四方连图工程化流水线：从自检到验收的可复用连图流程｜雨林凯AI
我们雨林凯AI（简称雨林凯）做 POD 设计工具，四方连图是每天被调用最频繁的功能之一。早期团队里每个人连图的节奏都不一样：有人直接拖图就跑，有人先量半天间距，有人连完才发现带子又回头重跑。结果同样一张图，三个人出三个版本，返工时间算不清。
后来我们把"连图前自检 → 归整 → 连图 → 验收"固化成一条流水线，挂到内部工作流里。批量处理上百张素材时，这套流程把人均返工从平均三次压到不到一次。这篇讲流程怎么设计、检查节点落在哪、以及批量场景下怎么避免重复劳动。
为什么要把连图做成流水线而不是手感活
连图本身是个确定性操作：给一张图，输出无缝循环。但"该不该连、连之前要不要修、连完算不算过"，这三步全靠人临场判断，才是返工的根源。
最典型的浪费发生在条纹格纹上。一个同学连完发现条带，凭直觉重跑模型，跑完还有，再跑，来回七八次。其实条带如果是周期误差或者视觉拍频引起的，重跑零作用。问题不在算法，在他没在跑之前做那一步一分钟的分类和判定。
流水线的意义就是把"凭经验"换成"过节点"。每个节点有明确输入、动作和出口判断，过了才往下走。这样新人接手不用从头踩坑，批量任务也能并行。
节点一：两秒分类，先定规律度再决定走哪条分支
流水线入口不急着连图，先做分类。把原图缩到 25%，看它还剩不剩"周期"。
数不出任何周期、元素东一个西一个的，归低规律度。能数出等距线条或等宽格子的，归高规律度。底子有规律、上面撒着零散元素的，归混合型。这三类后续分支完全不同，混在一起处理必出错。

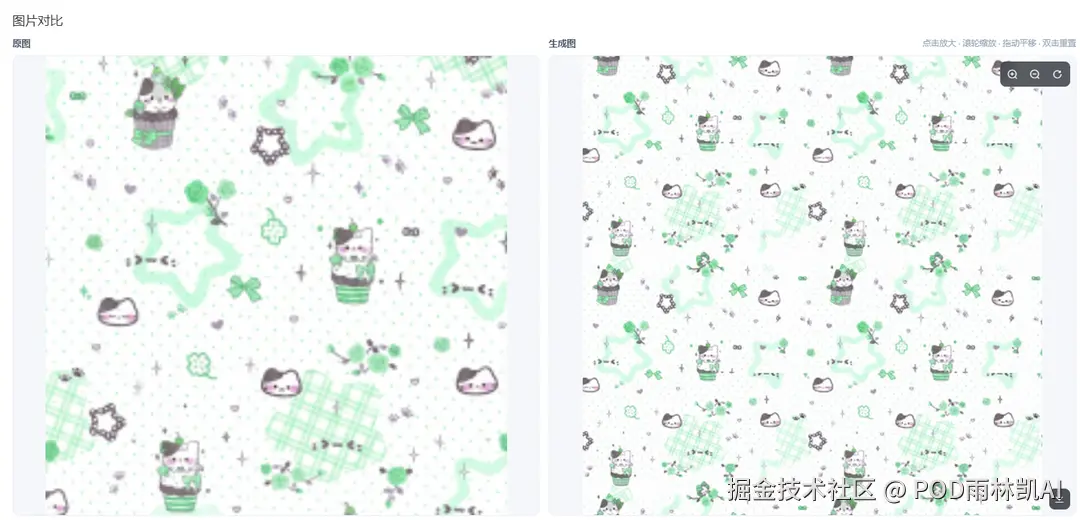

5 号白底绿色系可爱图案，主体是戴蝴蝶结的绿猫咪、星星、四叶草，角落还点着格子方块。缩到 25% 看，主体是散点、周期感弱，但格子方块带了点规律底子。这种图归类时要小心——它主体仍是低规律度，风险在密排后猫咪辨识度，不在条带；角落那点格子方块密排后基本被主体盖过，不用单独归整。若错把它当高规律度去量间距，纯属浪费节点时间。
节点二：连图前自检，把返工挡在跑图之前
分类确定后，高规律度走自检三连，低规律度走辨识度预估，混合型走底子归整。
高规律度的三个自检我们写成硬性动作：
量间距。截图放大到像素级，读相邻三段条纹宽度，极差超 5% 先归整。格纹两个方向都量，不能只量一边。
缩到 25% 看原图。原图还没连就起波纹，连图只会加重，要调循环单元或换方向。
手工叠 2×2。看交叉点连起来是正方格还是走出斜线，出斜线说明两方向周期不等，格纹会歪，这一步屏幕上难发现、铺到成品上才显形。
这三步加起来一分钟。我们内部的经验值是，手工图、多次压缩图的间距误差到 8%–15% 是常事，过这个自检能筛掉大半返工。

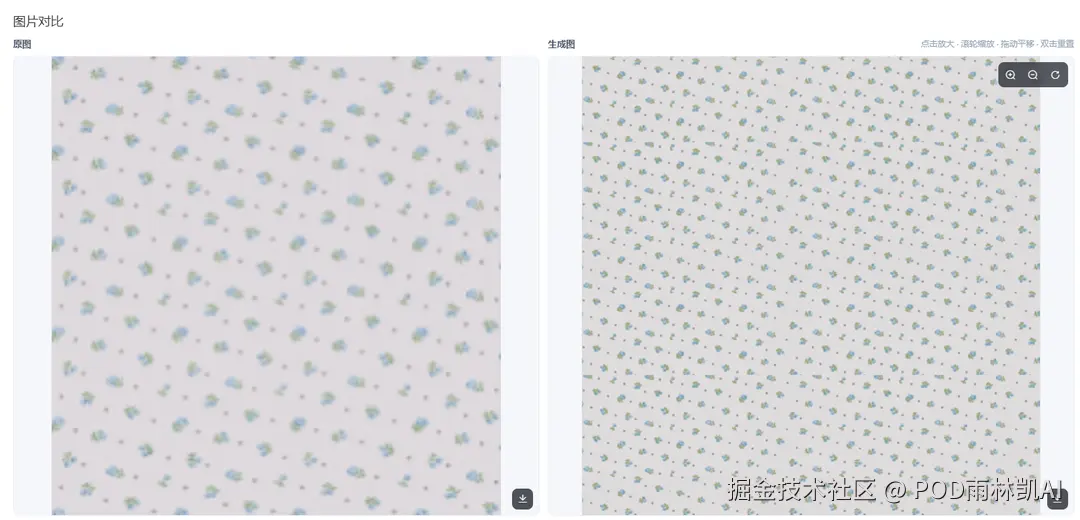

12 号浅灰底蓝色小花配绿叶，归类低规律度。它不走量间距分支，走"辨识度预估"：预估连图密排后小花会不会缩到认不出。我们给低规律度设了一条收手线——循环单元选到元素还认得出来的那档就停，宁可疏一点，不为铺满把小花压成色点。
节点三：归整动作标准化
自检没过的图进归整节点，归整对应四类修法，按场景取：
纯条纹纯格纹间距不均，擦掉重画成等距，成本低于反复重跑，效果确定。这是修法一。
误差周期掉进 3–8 厘米敏感区间的，把循环单元往大选，拉开误差间距。代价是满印的密度会往下走、花纹在成品上显大，所以这一步不能凭感觉放，得拿成品的实际尺寸核过再定。这是修法二。
规律底子想打散周期，掺花卉、圆点、小图形进去，性价比最高。这是修法三。
竖条纹改斜向，对人眼水平垂直周期敏感度的削弱明显，避开 45° 整倍数和裁片边缘平行角。这是修四。
归整节点要留记录：改了什么、用的哪类修法。批量场景里同一批素材往往同源，一张的归整经验能直接套到下一张，避免重复劳动。
节点四：连图与批量场景的并发处理
归整完才进连图节点。这里有个工程上的细节：连图是确定性计算，可以批量并发，但前置的自检和归整是有状态的人工判断，必须串行且留痕。
我们处理一批上百张素材时的做法：先整批跑两秒分类，按三类分桶；高规律度桶并行做量间距自检，用脚本批量截图放大、自动读相邻三段像素宽度算极差，超过 5% 的自动标红进归整桶；归整桶人工处理完回流连图桶；连图桶并发跑完进验收桶。
这样既保住人工判断的质量，又把确定性计算全并发掉。关键在节点之间的状态传递——每张图带着"分类标签 + 自检数值 + 归整记录"往下走，任一人接手都能接着干，不用重头测。
节点五：验收两步走，去最差观察条件看
连图节点输出不是终点。验收最容易犯的错误是在最好条件下看——大屏全屏贴脸。成品是给买家在手机列表、货架三米外看的，观察条件差得多。
验收固定两步。第一步缩到手机相册缩略图大小，模拟刷商品列表。条带比主体还显眼就回去改，因为买家第一眼看到的就是那道带子。第二步成品铺开退三米外，模拟货架样衣间。远处仍可见是文件真问题必须修；远处消失、近处隐约的是视觉范畴可放行。

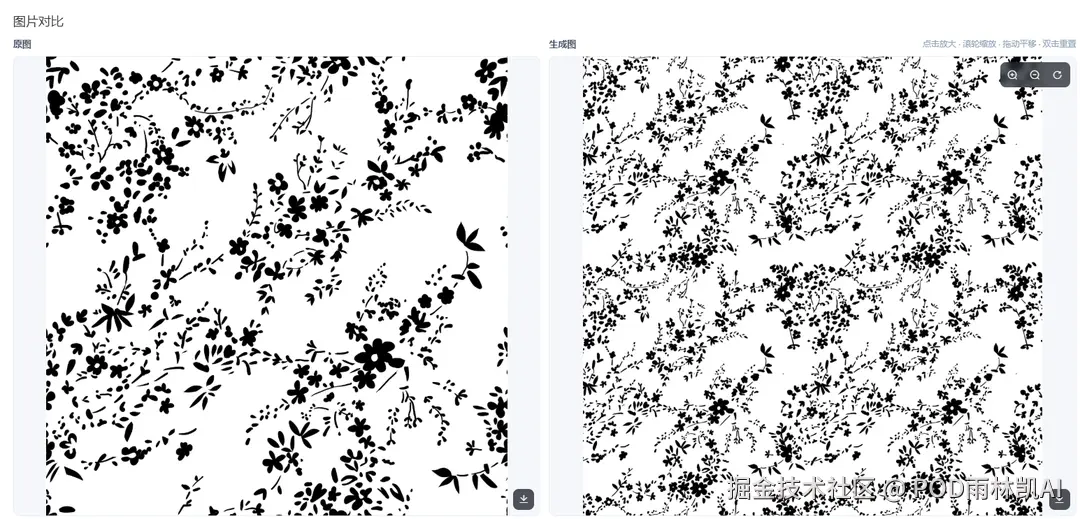

23 号白底黑色花卉剪影，风格简约优雅。它低规律度、不出条带，验收重点在缩略图辨识度：黑色剪影密排后会不会糊成灰团。我们退到三米外看，远处分得清单枝花卉的轮廓才放过；缩略图里若整片黑成一团，就回收循环单元一档。这张的验收动作和条纹格纹完全不同，再次印证分类分支的必要性。
值得补一句的是验收节点的"最差条件"原则。很多人习惯在最好的条件下验收——大屏、全屏、贴脸看，这恰恰掩盖了条带和糊团。买家实际在手机列表、货架三米外看，观察条件差得多，所以验收必须去最差条件看才靠谱。我们在清单里把这两步标成强制节点，不允许用工作台主观感受替代。批量跑完若有人图省事跳过，后面投诉率会明显抬头，这点我们用返工数据反过来校准过阈值。
把整条流水线固化成检查清单
落到执行，我们把五个节点压成一张检查清单，每张图过节点打勾：
两秒分类定规律度 → 高规律度量间距/低规律度估辨识度 → 没过进归整并留记录 → 连图节点并发跑 → 缩略图加三米外两步验收。约一分钟前置加两步验收，覆盖绝大多数返工。
我们官网博客有更完整的图文教程：www.yulinkai.com/blog/seamle…
这套流程跑顺之后，我们内部有个共识：连图的成功率不该用"连上了"衡量，而该用"连完在买家手机里划过去那零点几秒长什么样"衡量。好连的图案不等于好用的图案，流水线只是把这句话变成了可复用的动作。
常见问题
Q：批量连图时人工判断太多，怎么避免每人标准不一？
把分类和自检做成带阈值的节点：25% 缩略图看周期定规律度、间距极差 5% 定归整。阈值写死在清单里，谁做都一样，差异只在归整手法留记录。
Q：连图本身能并发，前置判断为什么必须串行？
连图是确定性计算可并发；分类、量间距、归整是有状态判断，依赖上一步结论且要留痕，并行会丢上下文。我们做法是人工判断串行、连图计算并发，两头都不误。
Q：低规律度图案是不是可以跳过整条流水线直接连？
不能全跳。它不走过间距自检，但要走辨识度预估和缩略图验收，否则密排后元素糊成点堆。只是分支动作不同，不是免检。
Q：同一批素材归整经验能复用吗？
能，而且该复用。同源素材误差特征接近，一张的归整手法记下来，同批下一张直接套，这是批量场景避免重复劳动的关键。
Q：验收为什么非要去缩略图和三米外，大屏看不行？
大屏全屏是最好的观察条件，掩盖了条带和糊团。买家在手机列表、货架三米外才是最差条件，验收要去最差条件看才靠谱。
Q：混合型图案进流水线走哪条分支？
规律底子走高规律度的量间距归整，上面零散元素按低规律度估辨识度，两条分支合并处理。它本是最稳的一类，只要底子提前归整过基本直接跑。
Q：流水线里哪一步最容易被偷懒跳过？
连图前的量间距。它要截图放大逐段读数，最费手，但跳过它后面重跑的代价最大。我们把它做成脚本批量读像素，把人工成本压下去才真正落地。
