Netty 4.2.x 源码深度解析 (十五)：io_uring 传输 —— RingBuffer 与零拷贝 IO

深入云栈
0 阅读42分钟


Linux 内核 5.1 引入的 io_uring 是继 AIO 之后 Linux 原生异步 IO 的集大成者。它通过一对共享内存环形缓冲区——Submission Queue（SQ）和 Completion Queue（CQ）——实现了用户态与内核态之间的零拷贝通信，彻底消除了传统 epoll + read/write 系统调用的上下文切换开销。Netty 4.2 在 IoHandler/IoHandle 抽象层的基础上，实现了完整的 io_uring 传输后端，将 IORING_OP_ACCEPT、IORING_OP_RECV、IORING_OP_SEND、IORING_OP_SEND_ZC 等操作码映射为 IoUringIoOps，通过 IoUringIoHandler 将 SQ 提交与 CQ 轮询集成到 SingleThreadIoEventLoop 的事件循环中。更引人注目的是，Netty 4.2 还引入了 IoUringBufferRing——基于内核 buf_ring 机制的固定缓冲区环形队列，配合 IOSQE_BUFFER_SELECT 标志，实现了真正意义上的内核级零拷贝读取。

  • IoUringIoHandler 如何用 eventfd 替代 JDK NIO 的 Selector.wakeup()，实现无 Selector 的 IO 唤醒机制？

  • SubmissionQueue.enqueueSqe() 如何将 IoUringIoOps 的 13 个字段精确映射到内核 io_uring_sqe 结构体的 64 字节布局，submitAndGet() 又如何通过 io_uring_enter 系统调用批量提交 SQ 并等待 CQ 完成？

  • CompletionQueue.process() 如何通过 VarHandle 的 getVolatile/setRelease 实现无锁的 CQ 消费，IORING_CQE_F_MORE 和 IORING_CQE_F_SOCK_NONEMPTY 标志位如何影响多轮读循环的调度？

  • IoUringBufferRing 的 buf_ring 机制如何通过 io_uring_register(IORING_REGISTER_PBUF_RING) 注册预分配缓冲区，配合 IOSQE_BUFFER_SELECT 让内核直接将数据写入预分配缓冲区，实现零拷贝读取？

  • IoUringSocketChannel.IoUringSocketUnsafe 如何利用 IORING_OP_SEND_ZC 和 IORING_OP_SENDMSG_ZC 实现零拷贝发送，IORING_CQE_F_NOTIF 通知机制如何管理零拷贝缓冲区的生命周期？

    本文将沿着"内核机制 → 数据结构 → 事件循环 → Channel 实现 → BufferRing 零拷贝"的递进逻辑，从 io_uring 的 SQ/CQ 双环形缓冲区原理出发，逐一分析 RingBuffer、SubmissionQueue、CompletionQueue 的 Java 实现，再以 IoUringIoHandler.run() 为核心展示 SQ 提交 → CQ 轮询 → 事件分发的完整流程，最后深入 IoUringBufferRing 的零拷贝读取和 IoUringSocketChannel 的零拷贝发送机制。

一、io_uring 内核原理速览：SQ/CQ 环形缓冲区与共享内存

在深入 Netty 的 io_uring 实现之前，有必要先理解 io_uring 本身的核心设计。所谓 io_uring，是 Linux 内核提供的一套全新的异步 IO 接口，其核心思想是：用一对通过 mmap 映射到用户态的共享内存环形缓冲区，替代传统的系统调用往返，实现用户态与内核态之间的零拷贝通信。

1.1 SQ/CQ 双环形缓冲区

io_uring 的核心数据结构是互为镜像的两个环形队列：

  • Submission Queue（SQ） ：用户态向 SQ 尾部追加 SQE（Submission Queue Entry），描述一个 IO 操作（读、写、accept、connect 等），更新 SQ tail 指针后，通过 io_uring_enter 系统调用通知内核消费。内核从 SQ head 取出 SQE 执行异步 IO 操作。

  • Completion Queue（CQ） ：内核完成 IO 操作后，将 CQE（Completion Queue Entry）写入 CQ 尾部，更新 CQ tail 指针。用户态从 CQ head 读取 CQE，获取操作结果（res 返回值）、标志位（flags）和用户数据（user_data），无需任何额外系统调用。

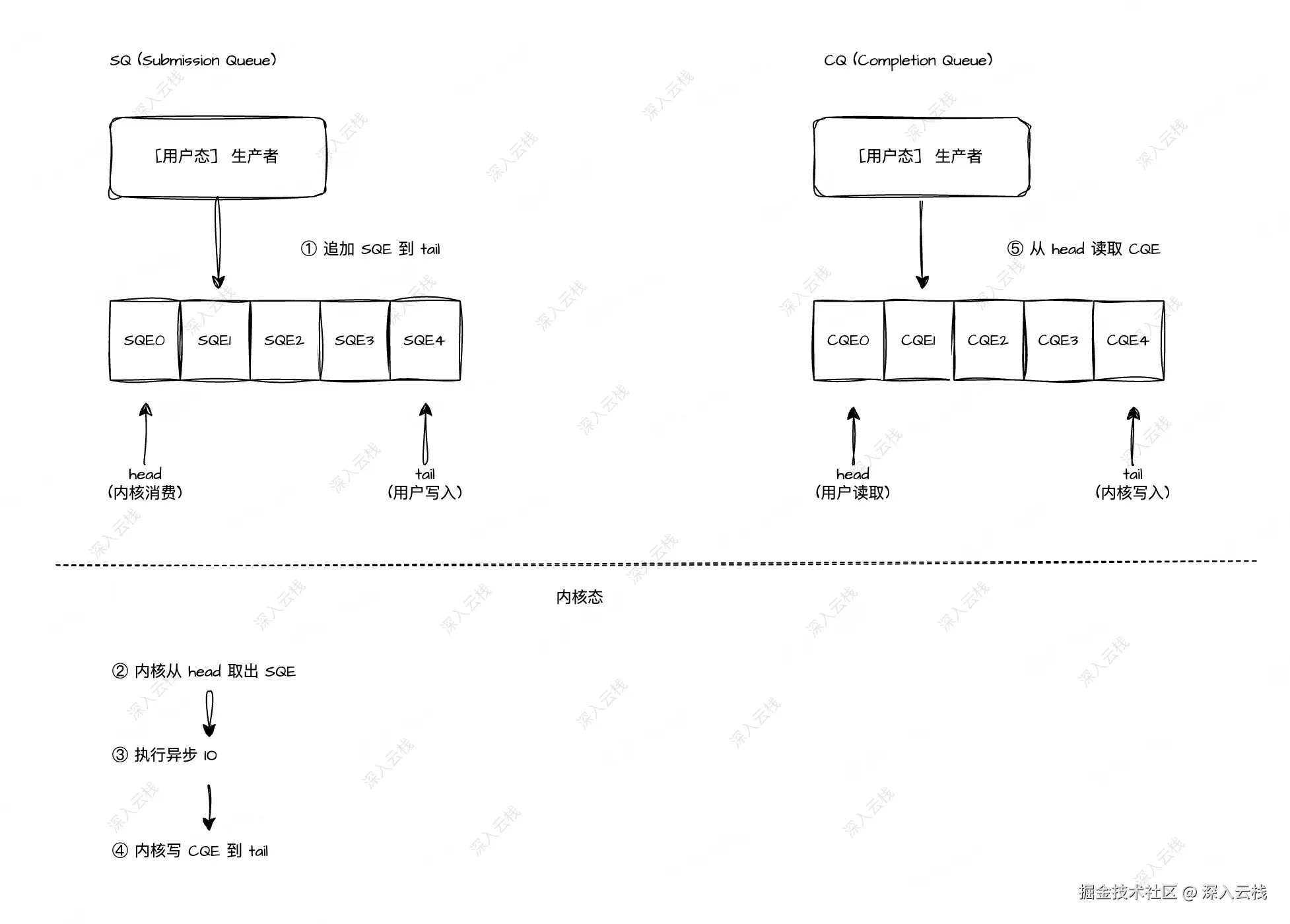

    下面这张线性图展示了 SQ/CQ 双环形缓冲区的数据流向和生产者-消费者关系：


io\_uring\_setup 系统调用负责创建这对环形缓冲区：`entries` 指定 SQ 大小，flags 指定特性（`IORING_SETUP_SINGLE_ISSUER`、`IORING_SETUP_DEFER_TASKRUN`、`IORING_SETUP_NO_SQARRAY` 等），返回 ring\_fd 文件描述符。io\_uring\_enter 系统调用则是唯一的同步点：`to_submit` 表示提交的 SQE 数量，`min_complete` 表示最少等待的 CQE 数量，flags 控制行为（`IORING_ENTER_GETEVENTS` 等待完成事件）。

1.2 SQE 与 CQE 的结构体布局

SQE 结构体 io_uring_sqe 恰好 64 字节，字段按偏移排列：

字段偏移大小说明
opcode01操作码（IORING_OP_RECV、IORING_OP_SEND 等）
flags11标志位（IOSQE_BUFFER_SELECT、IOSQE_IO_DRAIN 等）
ioprio22IO 优先级
fd44文件描述符
union188联合体（off/addr2）
union2168联合体（addr/splice_off）
len244数据长度
union3284联合体（rw_flags/...）
user_data328用户数据（关键：用于分发 CQE 到对应 Channel）
union4402联合体（buf_index/group）
personality422凭证标识
union5444联合体（splice_fd_in/...）
union6488联合体（addr3/optval/cmd）

CQE 结构体 io_uring_cqe 标准为 16 字节：user_data（8 字节）、res（4 字节）、flags（4 字节）。启用 IORING_SETUP_CQE32 时扩展为 32 字节，增加 big_cqe[] 扩展数据。

1.3 io_uring 相比 epoll 的核心优势

与传统的 epoll + read/write 模型相比，io_uring 带来了几个根本性的变化。首先是批量提交：一次 io_uring_enter 可以提交多个 SQE，内核一次性消费，消除了多次系统调用的开销。其次是零拷贝：buf_ring 固定缓冲区配合 IOSQE_BUFFER_SELECT 让内核直接写入用户预分配的内存，SEND_ZC/SENDMSG_ZC 让内核 DMA 直接传输数据。第三是无锁队列：SQ 单生产者（每个 EventLoop 独立提交）、CQ 单消费者（每个 EventLoop 独立消费），无需锁同步。第四是减少系统调用：CQ 轮询不需要系统调用，只需读取共享内存中的 CQ head/tail 指针。

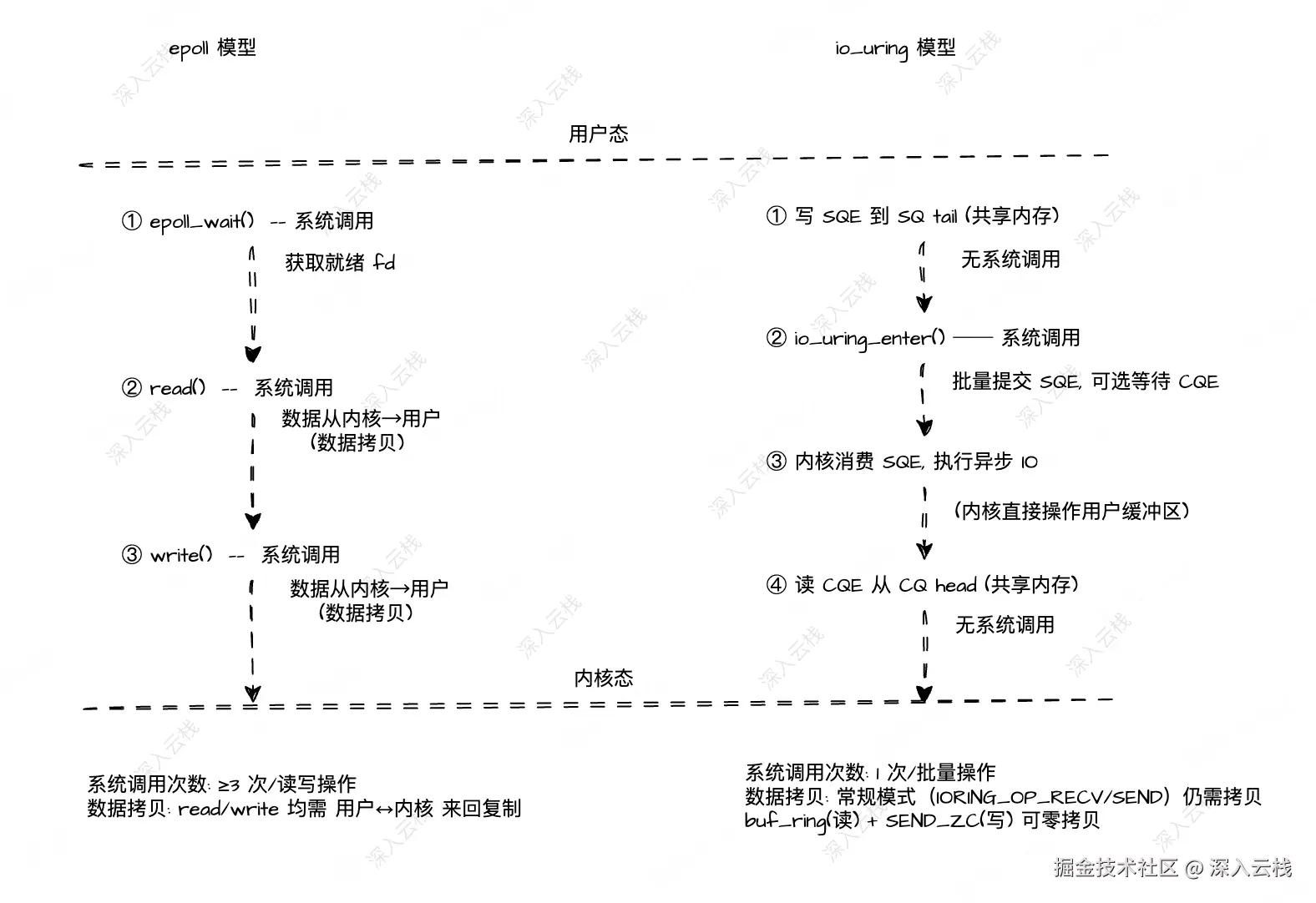

下面这张线性图直观对比了 epoll 模型与 io_uring 模型在系统调用次数和数据拷贝路径上的差异： image-20260928181302819.png

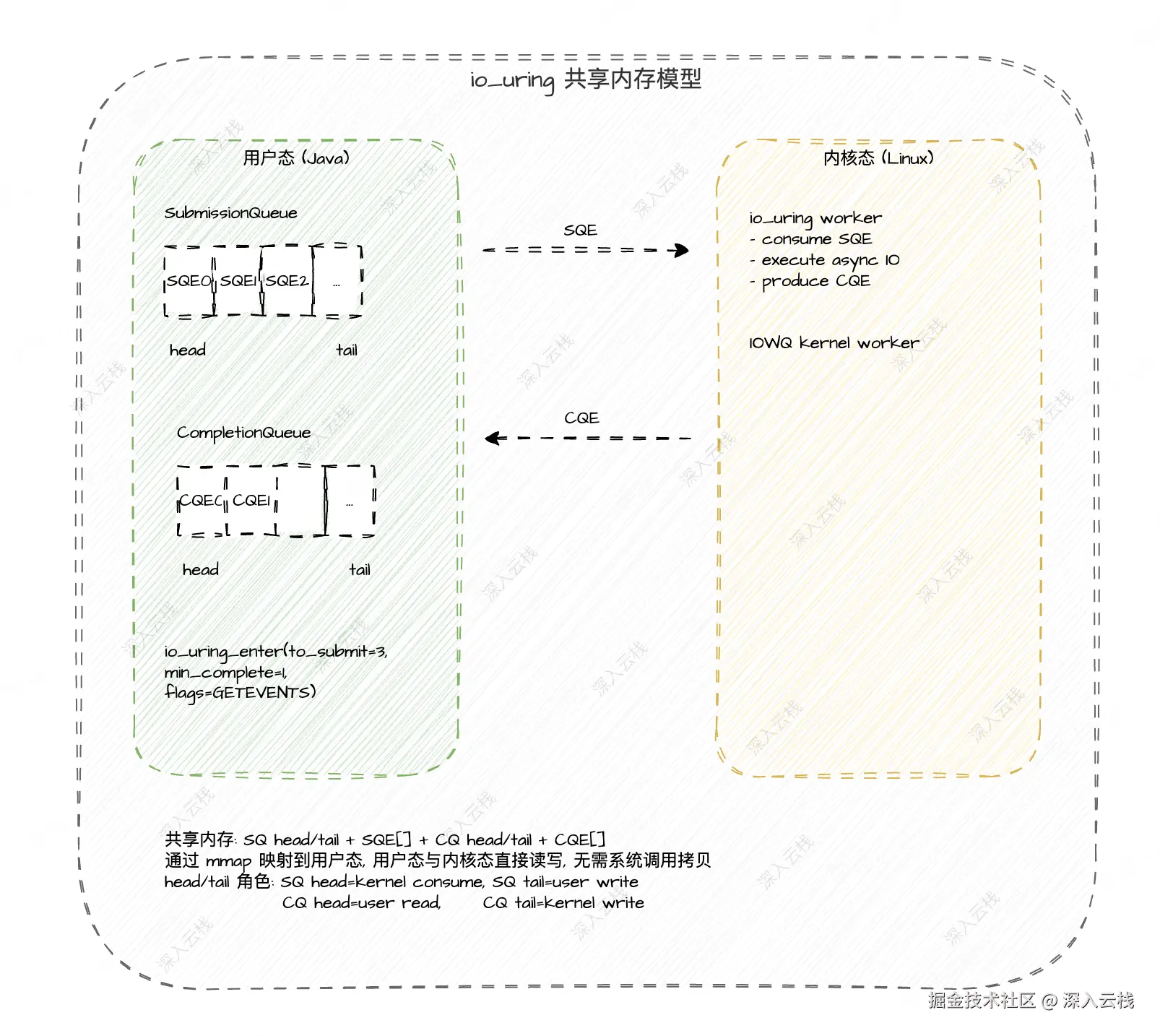

下面这张架构图展示了 io_uring 的共享内存模型：


二、IoUring 环境检测：内核特性探测与能力矩阵

IoUring 类是整个 io_uring 传输的"哨兵"，它在 static { ... } 静态初始化块中完成内核版本检查、16 个必需操作码 + 多项特性标志探测和系统属性解析，最终生成一份完整的内核能力矩阵。如果内核不满足最低要求，UNAVAILABILITY_CAUSE 会被设置为对应的异常，后续任何 IoUringIoHandler 的构造都会因为 ensureAvailability() 检查而失败。

2.1 静态初始化的三阶段流程

静态初始化块的执行流程可以概括为三个阶段。

第一阶段：内核版本检查。 通过 Native.kernelVersion() 获取内核版本字符串，Native.checkKernelVersion() 验证最低版本要求（Linux 5.9+）。同时检查 PlatformDependent.javaVersion() >= 9，因为 Netty 的 io_uring 实现依赖 Java 9+ 的 VarHandle 内存操作。

第二阶段：创建临时 ring 进行特性探测。 调用 Native.createRingBuffer(1, 0) 创建一个临时 ring（ringSize=1, setupFlags=0），然后进行强制检查 IORING_FEAT_SUBMIT_STABLE——若内核不支持此特性（< 5.9），直接抛出 UnsupportedOperationException。随后，通过 Native.ioUringProbe() 获取 io_uring_probe 结构体，按 opcode 位掩码逐一检测 16 个必需操作码是否受支持。

第三阶段：系统属性解析与日志输出。 解析 io.netty.iouring.* 系统属性，设置默认配置参数，最后根据探测结果输出日志（可用时输出支持的特性列表，不可用时输出错误原因）。

2.2 特性探测的两类方式

Netty 采用两种方式探测内核特性。Setup flags 探测通过 Native.ioUringSetupSupportsFlags() 测试 io_uring_setup 是否支持特定的 flag 组合，用于探测 IORING_SETUP_SUBMIT_ALL、IORING_SETUP_CQE_MIXED、IORING_SETUP_CQSIZE、IORING_SETUP_SINGLE_ISSUER、IORING_SETUP_DEFER_TASKRUN、IORING_SETUP_NO_SQARRAY 等。

Probe 探测通过 Native.ioUringProbe() 获取 io_uring_probe 结构体，按 opcode 位掩码检查是否支持特定操作码，用于探测 CQE_F_SOCK_NONEMPTY（套接字是否仍有数据）、SPLICE（零拷贝文件传输）、SEND_ZC/SENDMSG_ZC（零拷贝发送）、ACCEPT_MULTISHOT（一次提交多次 ACCEPT）、RECV_MULTISHOT（一次提交多次 RECV）、RECVSEND_BUNDLE（批量收发）、POLL_ADD_MULTISHOT（一次提交多次 POLL）、REGISTER_IOWQ_MAX_WORKERS（IO 工作线程数控制）、REGISTER_BUFFER_RING/REGISTER_BUFFER_RING_INC（固定缓冲区环形队列）等。

下面展示 IoUring 静态初始化块的核心探测逻辑：

io.netty.channel.uring.IoUring#static

// 静态初始化块：探测内核版本、创建临时 ring、检测 16 个必需操作码 + 多项特性标志
static {
    logger = InternalLoggerFactory.getInstance(IoUring.class);
    Throwable cause = null;
    // 16 个必需操作码 + 多项特性标志的局部变量声明
    boolean socketNonEmptySupported = false;
    boolean spliceSupported = false;
    boolean sendZcSupported = false;
    // ... 省略其他变量声明

    try {
        // 第一阶段：检查是否显式禁用原生传输
        if (SystemPropertyUtil.getBoolean("io.netty.transport.noNative", false)) {
            cause = new UnsupportedOperationException(
                    "Native transport was explicit disabled with -Dio.netty.transport.noNative=true");
        } else {
            kernelVersion = Native.kernelVersion();
            // 检查内核版本是否满足最低要求（5.9+）
            Native.checkKernelVersion(kernelVersion);
            if (PlatformDependent.javaVersion() >= 9) {
                RingBuffer ringBuffer = null;
                try {
                    // 第二阶段：创建临时 ring 探测内核特性
                    ringBuffer = Native.createRingBuffer(1, 0);
                    // 强制检查：SUBMIT_STABLE 是 Netty io_uring 的硬性依赖
                    if ((ringBuffer.features() & Native.IORING_FEAT_SUBMIT_STABLE) == 0) {
                        throw new UnsupportedOperationException(
                            "IORING_FEAT_SUBMIT_STABLE not supported!");
                    }
                    // 通过 io_uring_probe 获取内核支持的操作码列表
                    Native.IoUringProbe ioUringProbe = Native.ioUringProbe(ringBuffer.fd());
                    Native.checkAllIOSupported(ioUringProbe);
                    // 逐一探测各操作码是否受支持
                    socketNonEmptySupported = Native.isCqeFSockNonEmptySupported(ioUringProbe);
                    spliceSupported = Native.isSpliceSupported(ioUringProbe);
                    sendZcSupported = Native.isSendZcSupported(ioUringProbe);
                    sendmsgZcSupported = Native.isSendmsgZcSupported(ioUringProbe);
                    // ... 省略其他探测
                    // 通过 ringBuffer.features() 位掩码探测内核特性
                    recvsendBundleSupported = (ringBuffer.features()
                            & Native.IORING_FEAT_RECVSEND_BUNDLE) != 0;
                    // Setup flags 探测
                    submitAllSupported = Native.ioUringSetupSupportsFlags(
                            Native.IORING_SETUP_SUBMIT_ALL);
                    singleIssuerSupported = Native.ioUringSetupSupportsFlags(
                            Native.IORING_SETUP_SINGLE_ISSUER);
                    // ... 省略其他 setup flags 探测
                } finally {
                    if (ringBuffer != null) {
                        try { ringBuffer.close(); } catch (Exception ignore) { }
                    }
                }
            }
        }
    } catch (Throwable t) {
        cause = t;
    }
    // 第三阶段：赋值静态 final 字段 + 系统属性解析
    UNAVAILABILITY_CAUSE = cause;
    IORING_CQE_F_SOCK_NONEMPTY_SUPPORTED = socketNonEmptySupported;
    // ... 省略其他静态 final 赋值
}

2.3 系统属性开关与默认配置

Netty 为每个内核特性提供了对应的系统属性开关，允许用户在运行时按需禁用某些特性。以下是完整的属性列表及其默认值：

系统属性默认值说明
io.netty.iouring.acceptMultiShotEnabledtrue启用 multi-shot ACCEPT
io.netty.iouring.recvMultiShotEnabledtrue启用 multi-shot RECV
io.netty.iouring.recvsendBundleEnabledfalse启用 RECVSEND_BUNDLE（默认关闭，因已知内核 bug）
io.netty.iouring.pollAddMultishotEnabledtrue启用 multi-shot POLL_ADD
io.netty.iouring.enterNoIoWaitEnabledfalse启用 ENTER_NO_IOWAIT
io.netty.iouring.ringSize128SQ 环形队列大小
io.netty.iouring.cqSize4096CQ 环形队列大小

默认配置参数：DEFAULT_RING_SIZE = 128（SQ 环形队列大小），DEFAULT_CQ_SIZE = 4096（CQ 环形队列大小，仅在 IORING_SETUP_CQ_SIZE_SUPPORTED 时生效），DEFAULT_PENDING_OPS_INITIAL_CAPACITY（pendingOps 初始容量，默认等于 ringSize）。

2.4 兼容性检查

isAvailable() 和 ensureAvailability() 是外部判断 io_uring 是否可用的关键入口。isAvailable() 返回 UNAVAILABILITY_CAUSE == null，ensureAvailability() 在不可用时抛出 UnsatisfiedLinkError：

io.netty.channel.uring.IoUring#isAvailable

// 判断 io_uring 原生库是否可用
public static boolean isAvailable() {
    return UNAVAILABILITY_CAUSE == null;
}

io.netty.channel.uring.IoUring#ensureAvailability

// 确保原生库已加载，否则抛出 UnsatisfiedLinkError
public static void ensureAvailability() {
    if (UNAVAILABILITY_CAUSE != null) {
        throw (Error) new UnsatisfiedLinkError(
                "failed to load the required native library").initCause(UNAVAILABILITY_CAUSE);
    }
}

IoUringIoHandler 构造器的第一行就调用 IoUring.ensureAvailability()，确保只有在原生库加载成功的前提下才能创建 IoUringIoHandler 实例。这套"探测-验证-开关"三层机制，保证了 Netty 的 io_uring 传输在不同内核版本下都能优雅降级。

三、RingBuffer 核心数据结构：SubmissionQueue 与 CompletionQueue 的 JNI 实现

在前两节中，我们理解了 io_uring 的内核原理和 Netty 的环境检测机制。现在进入 Netty 的 Java 封装层，首先分析 RingBuffer——它是对 io_uring 实例的 Java 对象封装，聚合了 SubmissionQueue 和 CompletionQueue 两个核心数据结构。

3.1 RingBuffer 的创建与销毁

RingBuffer 的创建通过 Native.createRingBuffer(ringSize, cqSize, setupFlags) 完成，底层通过 JNI 调用 io_uring_setup 系统调用创建 io_uring 实例，并 mmap 映射 SQ 和 CQ 内存区域。RingBuffer 持有 features 位掩码（内核特性标志），enable() 方法在 IoUringIoHandler.initialize() 阶段调用 Native.ioUringRegisterEnableRings(fd()) 启用 ring 并注册 ring_fd。

销毁流程则相反：close() 设置 closed=true，关闭 SubmissionQueue 和 CompletionQueue，调用 Native.ioUringExit() 解除 mmap 映射并关闭 ring_fd。

3.2 SubmissionQueue 的 SQE 填充逻辑

SubmissionQueue 通过 ByteBuffer 直接操作内核共享内存区域。其核心字段包括：kHead/kTail（内核共享的 SQ 头尾指针，通过 VarHandle 原子操作读写）、submissionQueueArray（SQE 数组 ByteBuffer，每个 SQE 64 字节）、ringEntries/ringMask（环形队列大小和掩码）、head/tail（用户态缓存的内核头尾指针）。

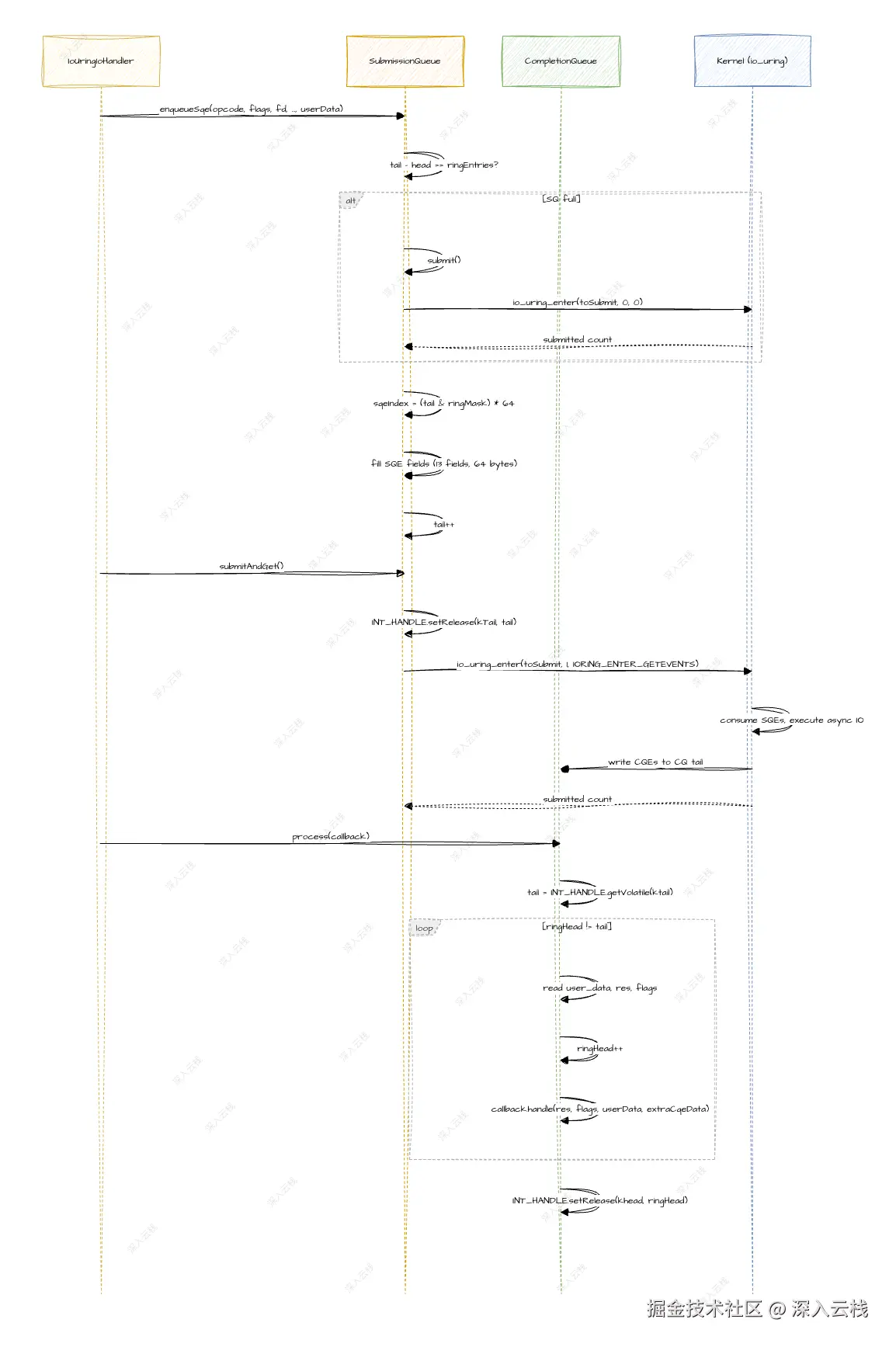

下面这张时序图展示了 SubmissionQueue.enqueueSqe() 提交 SQE 和 CompletionQueue.process() 消费 CQE 的完整流程：


上面的时序图清晰地展示了三个层次：SQ 入队（enqueueSqe()）、SQ 提交（submitAndGet()）和 CQ 消费（process()）。接下来按这个顺序逐一深入。

enqueueSqe() 的核心逻辑是：按 io_uring_sqe 结构体布局逐字段写入 submissionQueueArray。13 个字段各占特定偏移：opcode（偏移 0）、flags（偏移 1）、ioPrio（偏移 2）、fd（偏移 4）、union1（偏移 8）、union2（偏移 16）、len（偏移 24）、union3（偏移 28）、user_data（偏移 32）、union4（偏移 40）、personality（偏移 42）、union5（偏移 44）、union6（偏移 48）。总大小恰好 64 字节。

io.netty.channel.uring.SubmissionQueue#enqueueSqe

// 将 IoUringIoOps 的 13 个字段按 io_uring_sqe 布局写入共享内存
long enqueueSqe(byte opcode, byte flags, short ioPrio, int fd, long union1,
                long union2, int len, int union3, long udata, short union4,
                short personality, int union5, long union6) {
    checkClosed();
    // 环形队列满时，先提交已填充的 SQE 腾出空间
    int pending = tail - head;
    if (pending == ringEntries) {
        int submitted = submit();
        if (submitted == 0) {
            throw new RuntimeException("SQ ring full and no submissions accepted");
        }
    }
    // 计算当前 tail 在环形队列中的索引
    int sqe = sqeIndex(tail++, ringMask);

    // 按 io_uring_sqe 结构体偏移逐字段写入
    submissionQueueArray.put(sqe + SQE_OP_CODE_FIELD, opcode);
    submissionQueueArray.put(sqe + SQE_FLAGS_FIELD, flags);
    submissionQueueArray.putShort(sqe + SQE_IOPRIO_FIELD, ioPrio);
    submissionQueueArray.putInt(sqe + SQE_FD_FIELD, fd);
    submissionQueueArray.putLong(sqe + SQE_UNION1_FIELD, union1);
    submissionQueueArray.putLong(sqe + SQE_UNION2_FIELD, union2);
    submissionQueueArray.putInt(sqe + SQE_LEN_FIELD, len);
    submissionQueueArray.putInt(sqe + SQE_UNION3_FIELD, union3);
    submissionQueueArray.putLong(sqe + SQE_USER_DATA_FIELD, udata);
    submissionQueueArray.putShort(sqe + SQE_UNION4_FIELD, union4);
    submissionQueueArray.putShort(sqe + SQE_PERSONALITY_FIELD, personality);
    submissionQueueArray.putInt(sqe + SQE_UNION5_FIELD, union5);
    submissionQueueArray.putLong(sqe + SQE_UNION6_FIELD, union6);

    return udata;
}

3.3 SubmissionQueue 的提交三部曲

submit() 方法执行经典的三步操作：写 tail 通知内核（release）→ io_uring_enter 系统调用 → 读 head 获取内核消费进度（acquire） 。INT_HANDLE.setRelease(kTail, 0, tail) 使用 release 语义保证 tail 之前的 SQE 写入对内核可见，INT_HANDLE.getVolatile(kHead, 0) 使用 acquire 语义保证读取到内核最新的消费进度。

io.netty.channel.uring.SubmissionQueue#submit

// 提交三部曲：写 tail（release）→ io_uring_enter → 读 head（acquire）
private int submit(int toSubmit, int minComplete, int flags) {
    // 第一步：release 语义写入 tail，通知内核有新 SQE 就绪
    INT_HANDLE.setRelease(kTail, 0, tail);
    // 第二步：io_uring_enter 系统调用，提交 SQE 并等待 CQE
    int ret = ioUringEnter(toSubmit, minComplete, flags);
    // 第三步：acquire 语义读取 head，获取内核的消费进度
    head = (int) INT_HANDLE.getVolatile(kHead, 0);
    if (ret != toSubmit) {
        if (ret < 0) {
            throw new UncheckedIOException(Errors.newIOException("io_uring_enter", ret));
        }
    }
    return ret;
}

submitAndGet() 与 submitAndGetNow() 的关键区别在于 minComplete 参数：submitAndGet() 传入 minComplete=1 和 IORING_ENTER_GETEVENTS，阻塞等待至少一个完成事件；submitAndGetNow() 传入 minComplete=0，不做阻塞等待。此外，当 IORING_SETUP_SUBMIT_ALL 不受支持时，ioUringEnter() 需要循环调用 io_uring_enter 直到所有 SQE 都提交完毕，因为内核可能在内联执行失败时停止提交。

3.4 CompletionQueue 的无锁消费循环

CompletionQueue 的核心字段与 SubmissionQueue 对称：khead/ktail（内核共享的 CQ 头尾指针）、completionQueueArray（CQE 数组 ByteBuffer）、ringHead（用户态缓存的内核 CQ 头指针）、extraCqeData（CQE32 扩展数据）。

process() 方法的消费循环设计精妙。首先通过 INT_HANDLE.getVolatile(ktail, 0) 获取内核写入的 tail（acquire 语义），然后 while (ringHead != tail) 遍历所有就绪 CQE，读取 user_data、res、flags，调用 callback.handle() 分发事件。每处理一个 CQE 后，ringHead++。当 IORING_CQE_F_32 标志位存在时（CQE_MIXED 模式），ringHead 需要额外递增一次跳过扩展数据。当 IORING_CQE_F_SKIP 标志位存在时，跳过该 CQE 不处理。循环结束后，INT_HANDLE.setRelease(khead, 0, ringHead) 使用 release 语义更新 head，通知内核 CQE 已被消费。

io.netty.channel.uring.CompletionQueue#process

// 无锁消费 CQE：acquire 读 tail → 遍历 CQE → release 写 head
long process(CompletionCallback callback) {
    if (closed) {
        return 0;
    }
    // acquire 语义：读取内核写入的最新 tail
    int tail = (int) INT_HANDLE.getVolatile(ktail, 0);
    try {
        int total = 0;
        int realIo = 0;
        // 遍历所有就绪的 CQE
        while (ringHead != tail) {
            int cqeIdx = cqeIdx(ringHead, ringMask);
            int cqePosition = cqeIdx * cqeLength;

            long udata = completionQueueArray.getLong(cqePosition + CQE_USER_DATA_FIELD);
            int res = completionQueueArray.getInt(cqePosition + CQE_RES_FIELD);
            int flags = completionQueueArray.getInt(cqePosition + CQE_FLAGS_FIELD);

            ringHead++;
            // 处理 CQE32 扩展数据（32 字节 CQE 模式）
            final ByteBuffer extraCqeData;
            if ((flags & Native.IORING_CQE_F_32) != 0) {
                extraCqeData = extraCqeData(cqeIdx + 1);
                ringHead++; // 跳过扩展数据
            } else if (cqeLength == Native.CQE32_SIZE) {
                extraCqeData = extraCqeData(cqeIdx + 1);
            } else {
                extraCqeData = null;
            }
            // 跳过标记的 CQE
            if ((flags & Native.IORING_CQE_F_SKIP) == 0) {
                total++;
                // callback.handle() 返回 true 表示真实 IO 完成
                if (callback.handle(res, flags, udata, extraCqeData)) {
                    realIo++;
                }
            }
            // 再次获取 tail，因为处理过程中可能触发了新的提交
            if (ringHead == tail) {
                tail = (int) INT_HANDLE.getVolatile(ktail, 0);
            }
        }
        // 高 32 位：总完成事件数；低 32 位：真实 IO 完成事件数
        return ((long) total << 32) | (realIo & 0xFFFFFFFFL);
    } finally {
        // release 语义：确保内核仅在 CQE 读取完成后才看到新的 head
        INT_HANDLE.setRelease(khead, 0, ringHead);
    }
}

process() 返回值的打包设计也很巧妙：((long) total << 32) | (realIo & 0xFFFFFFFFL)，高 32 位存储总完成事件数（含内部事件如 eventfd/timeout），低 32 位存储真实 IO 完成事件数（callback.handle() 返回 true 的计数）。调用方通过 total = (int)(packed >>> 32) 和 realIo = (int) packed 解包。

四、IoUringIoHandler 事件循环：从 SQ 提交到 CQ 分发

前三节从内核原理到 RingBuffer 数据结构，为理解 io_uring 的 Java 封装层打下了基础。现在进入核心引擎——IoUringIoHandler，它是 io_uring 传输的"调度中心"，将 SQ 提交、CQ 轮询和事件分发串联为完整的事件循环。

4.1 IoUringIoHandler 的构造器

IoUringIoHandler 是 final class IoUringIoHandler implements IoHandler，其构造器按以下顺序初始化：

第一步：确保原生库可用。 构造器入口调用 IoUring.ensureAvailability()，若原生库加载失败则直接抛出异常，后续所有初始化都无需执行。

第二步：计算 setupFlags 并创建 RingBuffer。 通过 Native.setupFlags(config.singleIssuer()) 计算 setup 标志位。默认情况下，singleIssuer() 返回 true，因此 IORING_SETUP_SINGLE_ISSUER 和 IORING_SETUP_DEFER_TASKRUN 都会被设置（DEFER_TASKRUN 需要与 SINGLE_ISSUER 组合使用）。CQ 大小默认是 ringSize 的两倍，若用户显式配置了 cqSize 且内核支持 IORING_SETUP_CQSIZE，则通过 setupFlags |= Native.IORING_SETUP_CQSIZE 启用自定义 CQ 大小。随后调用 Native.createRingBuffer(ringSize, cqSize, setupFlags) 创建 RingBuffer。

第三步：可选注册 IOWQ_MAX_WORKERS。 若内核支持 IORING_REGISTER_IOWQ_MAX_WORKERS 且用户配置了 needRegisterIowqMaxWorker()，则通过 Native.ioUringRegisterIoWqMaxWorkers() 控制 IO 工作线程数量。

第四步：初始化 BufferRing。 遍历 config.getInternBufferRingConfigs() 中的每个 IoUringBufferRingConfig，通过 newBufferRing() 创建 IoUringBufferRing 并存入 registeredIoUringBufferRing 映射表。newBufferRing() 方法内部调用 Native.ioUringRegisterBufRing() 注册 buf_ring，然后将返回的内存地址包装为 IoUringBufferRing 对象。

第五步：初始化 eventfd 唤醒机制。 通过 Native.newBlockingEventFd() 创建阻塞式 eventfd 文件描述符，分配 8 字节的直接缓冲区 eventfdReadBuf（用于存储 eventfd 读取值），以及 16 字节的 timeoutMemory（__kernel_timespec 结构体，用于定时器）。

第六步：创建辅助数据结构。 初始化 registrations（IntObjectHashMap，存储注册的 Channel）、pendingOps（PendingOpMap，慢路径完成映射）、iovArray（IovArray，用于批量写入的 iovec 数组）、msgHdrMemoryArray（MsgHdrMemoryArray，用于 sendmsg/recvmsg 的 msghdr 结构体）。

io.netty.channel.uring.IoUringIoHandler#IoUringIoHandler

// 构造器：按顺序初始化 RingBuffer、BufferRing、eventfd、辅助数据结构
IoUringIoHandler(ThreadAwareExecutor executor, IoUringIoHandlerConfig config) {
    IoUring.ensureAvailability();
    this.executor = requireNonNull(executor, "executor");
    requireNonNull(config, "config");
    int setupFlags = Native.setupFlags(config.singleIssuer());

    int cqSize = 2 * config.getRingSize();
    if (config.needSetupCqeSize()) {
        assert IoUring.isSetupCqeSizeSupported();
        setupFlags |= Native.IORING_SETUP_CQSIZE;
        cqSize = config.getCqSize();
    }
    this.ringBuffer = Native.createRingBuffer(config.getRingSize(), cqSize, setupFlags);

    // 可选：注册 IO 工作线程数量限制
    if (IoUring.isRegisterIowqMaxWorkersSupported() && config.needRegisterIowqMaxWorker()) {
        int maxBoundedWorker = Math.max(config.getMaxBoundedWorker(), 0);
        int maxUnboundedWorker = Math.max(config.getMaxUnboundedWorker(), 0);
        int result = Native.ioUringRegisterIoWqMaxWorkers(
                ringBuffer.fd(), maxBoundedWorker, maxUnboundedWorker);
        // ...
    }

    // 初始化 BufferRing
    registeredIoUringBufferRing = new IntObjectHashMap<>();
    Collection<IoUringBufferRingConfig> bufferRingConfigs = config.getInternBufferRingConfigs();
    if (bufferRingConfigs != null && !bufferRingConfigs.isEmpty()) {
        for (IoUringBufferRingConfig bufferRingConfig : bufferRingConfigs) {
            IoUringBufferRing ring = newBufferRing(ringBuffer.fd(), bufferRingConfig);
            registeredIoUringBufferRing.put(bufferRingConfig.bufferGroupId(), ring);
        }
    }

    // 初始化 eventfd 唤醒机制
    registrations = new IntObjectHashMap<>();
    pendingOps = new PendingOpMap(IoUring.DEFAULT_PENDING_OPS_INITIAL_CAPACITY);
    eventfd = Native.newBlockingEventFd();
    eventfdReadBufCleanable = Buffer.allocateDirectBufferWithNativeOrder(Long.BYTES);
    eventfdReadBuf = eventfdReadBufCleanable.buffer();
    eventfdReadBufAddress = Buffer.memoryAddress(eventfdReadBuf);
    // ...
}

4.2 initialize() 与 BufferRing 的初始填充

initialize() 方法在 IoUringIoHandler 首次被 SingleThreadIoEventLoop 调度时调用。它首先调用 ringBuffer.enable() 启用 ring（底层调用 Native.ioUringRegisterEnableRings(fd()) 和 tryRegisterRingFd()），然后遍历所有 registeredIoUringBufferRing 调用 bufferRing.initialize() 填充首批缓冲区。

io.netty.channel.uring.IoUringIoHandler#initialize

@Override
public void initialize() {
    ringBuffer.enable();
    for (IoUringBufferRing bufferRing : registeredIoUringBufferRing.values()) {
        bufferRing.initialize();
    }
}

4.3 run() 事件循环的完整流程

run() 是 IoUringIoHandler 的核心方法，由 SingleThreadIoEventLoop 每轮事件循环调用。其完整流程如下：

  1. 检查 closeCompleted，若已完成则直接返回 0

  2. 获取 SubmissionQueue 和 CompletionQueue

  3. 判断是否有就绪 CQE 或能否阻塞，分两条路径：

    • 阻塞路径（无就绪 CQE 且 canBlock() 为 true）：先通过 submitEventFdRead() 提交 eventfd 读请求，再调用 submitAndWaitWithTimeout() 阻塞等待完成事件
    • 非阻塞路径（有就绪 CQE 或有待处理任务）：调用 submitAndClearNow() 非阻塞提交

  4. 调用 processCompletionsAndHandleOverflow() 消费 CQE 并处理溢出

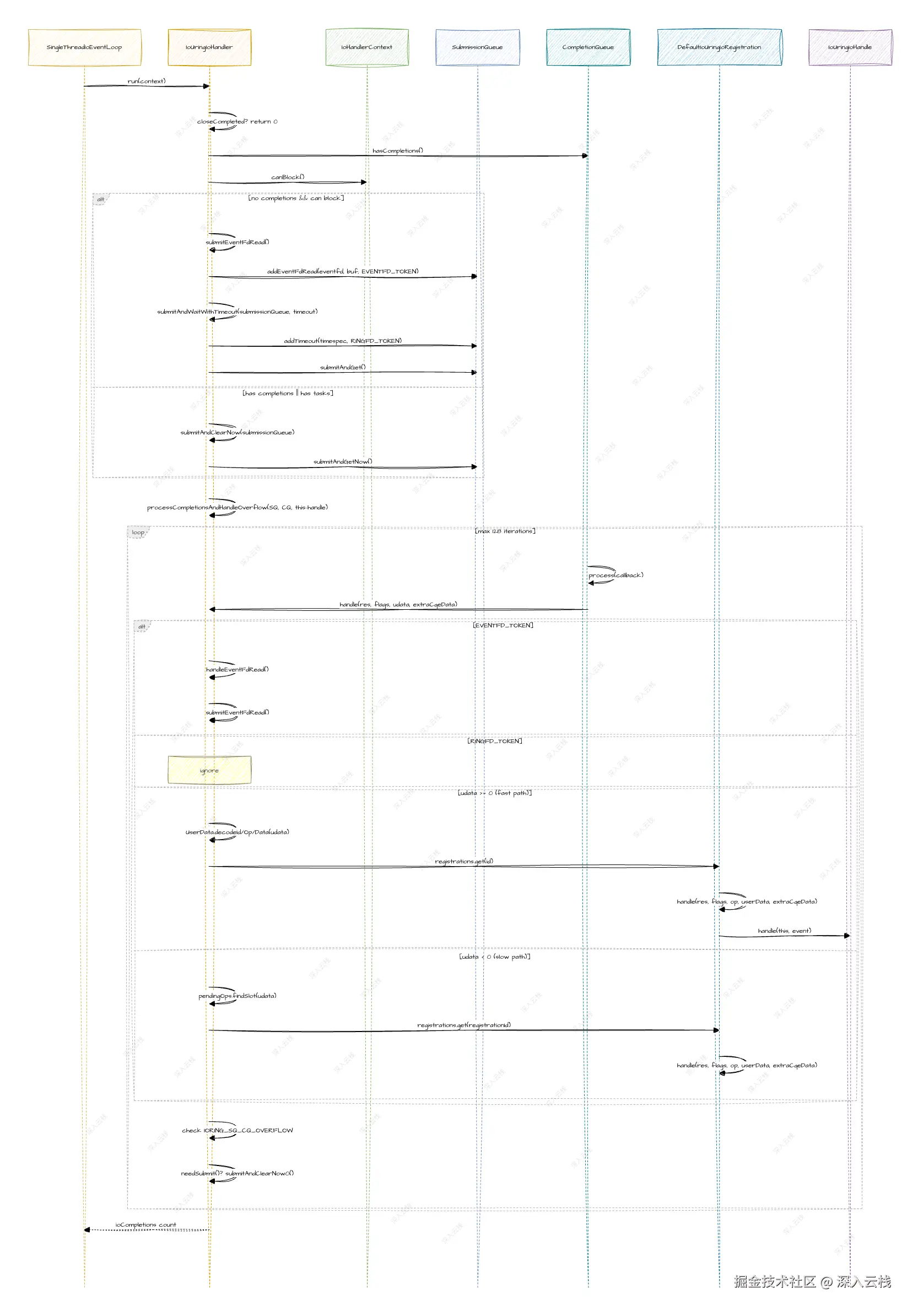

下面这张时序图展示了完整的 run() 事件循环：


阻塞路径（无就绪 CQE 且 canBlock）： 当 CompletionQueue 中没有就绪的 CQE，且 context.canBlock() 返回 true 时，IoUringIoHandler 进入阻塞等待模式。首先通过 submitEventFdRead() 提交一个 IORING_OP_READ 操作读取 eventfd 的值（当其他线程调用 wakeup() 时，eventfd 会变为可读），然后调用 submitAndWaitWithTimeout() 提交定时器并阻塞等待。submitAndWaitWithTimeout() 内部：若 timeoutNanoSeconds 不为 -1，将秒和纳秒写入预分配的 timeoutMemory（__kernel_timespec 结构体），然后调用 submissionQueue.addTimeout() 提交 IORING_OP_TIMEOUT SQE（标记为 RINGFD_TOKEN），最后调用 submissionQueue.submitAndGet() 提交并等待完成事件。

非阻塞路径（有就绪 CQE 或无法阻塞）： 当已有 CQE 就绪，或 context.canBlock() 返回 false（有待处理任务）时，IoUringIoHandler 走非阻塞路径。它调用 submitAndClearNow()（内部调用 submissionQueue.submitAndGetNow()）进行非阻塞提交，然后立即进入 CQE 消费循环。

processCompletionsAndHandleOverflow() 批量消费： processCompletionsAndHandleOverflow() 通过一个最高 128 次的循环，每次调用 completionQueue.process(callback) 消费一批 CQE。handle() 方法作为回调，按 udata 分发到不同路径（详见 4.4 节）。循环中检查 IORING_SQ_CQ_OVERFLOW 标志，若 CQ 溢出则打印警告日志。当 total == 0（本轮无 CQE 消费）且 needSubmit() 返回 false（无新的 SQE 需要提交）时退出循环。否则调用 submitAndClearNow0() 清空 iovArray 和 msgHdrMemoryArray 并提交 SQE。

io.netty.channel.uring.IoUringIoHandler#run

@Override
public int run(IoHandlerContext context) {
    if (closeCompleted) {
        if (context.shouldReportActiveIoTime()) {
            context.reportActiveIoTime(0);
        }
        return 0;
    }
    SubmissionQueue submissionQueue = ringBuffer.ioUringSubmissionQueue();
    CompletionQueue completionQueue = ringBuffer.ioUringCompletionQueue();
    if (!completionQueue.hasCompletions() && context.canBlock()) {
        if (eventfdReadSubmitted == 0) {
            submitEventFdRead();
        }
        long timeoutNanos = context.deadlineNanos() == -1 ? -1
                : context.delayNanos(System.nanoTime());
        submitAndWaitWithTimeout(submissionQueue, false, timeoutNanos);
    } else {
        submitAndClearNow(submissionQueue);
    }
    int ioCompletions;
    if (context.shouldReportActiveIoTime()) {
        long activeIoStartTimeNanos = System.nanoTime();
        ioCompletions = processCompletionsAndHandleOverflow(
                submissionQueue, completionQueue, this::handle);
        long activeIoEndTimeNanos = System.nanoTime();
        context.reportActiveIoTime(activeIoEndTimeNanos - activeIoStartTimeNanos);
    } else {
        ioCompletions = processCompletionsAndHandleOverflow(
                submissionQueue, completionQueue, this::handle);
    }
    return ioCompletions;
}

4.4 handle() 的 fast/slow path 分发

handle() 是 CQE 分发的核心回调，它按 udata（user_data token）的值决定分发路径：

  • EVENTFD_TOKEN：eventfd 读完成，调用 handleEventFdRead() 重置 eventfdAsyncNotify 并重新提交 eventfd 读请求，返回 false（非真实 IO 完成）。

  • RINGFD_TOKEN：ring 内部事件（timeout/NOP 完成），直接忽略，返回 false。

  • udata >= 0（fast path） ：user_data 完整编码了 registrationId、opcode、data，通过 UserData.decodeId(udata) 解码 ID，从 registrations 中查找 DefaultIoUringIoRegistration 并调用 handle()，返回 true。

  • udata < 0（slow path） ：user_data 是 PendingOpMap token，通过 pendingOps.findSlot(udata) 查找对应的 registrationId 和 opcode。若 IORING_CQE_F_MORE 未设置，调用 pendingOps.release(slot) 释放 slot。返回 true。

    fast path 与 slow path 的分流条件由 canUseFastPath() 决定：当 IoUringIoOps.userData() 的值能放入 short（16 位）时走 fast path，此时 UserData.encode(id, opcode, (short) userData) 将三个信息打包到 64 位 user_data 中。超出 16 位范围时走 slow path，通过 PendingOpMap.nextToken() 分配 token，额外存储 registrationId、opcode 和 userData。

io.netty.channel.uring.IoUringIoHandler#handle

private boolean handle(int res, int flags, long udata, ByteBuffer extraCqeData) {
    try {
        if (udata == EVENTFD_TOKEN) {
            handleEventFdRead();
            return false;
        }
        if (udata == RINGFD_TOKEN) {
            return false;
        }
        if (udata >= 0) {
            handleFastPath(res, flags, udata, extraCqeData);
            return true;
        }
        handleSlowPath(res, flags, udata, extraCqeData);
        return true;
    } catch (Error e) {
        throw e;
    } catch (Throwable throwable) {
        handleLoopException(throwable);
        return true;
    }
}

4.5 wakeup() 的 eventfd 机制

IoUringIoHandler 不使用 JDK 的 Selector.wakeup()，而是通过 Linux 的 eventfd 实现无 Selector 的 IO 唤醒。eventfd 是一个由内核维护的计数器文件描述符，写入操作递增计数器，读取操作获取并清零计数器。当计数器非零时，对 eventfd 的 read 操作不会阻塞（或 poll 返回可读事件）。

wakeup() 方法由非 EventLoop 线程调用，流程如下：

  1. CAS 设置通知标志：eventfdAsyncNotify.getAndSet(true) 确保只有一个线程负责写入 eventfd。

  2. 获取写锁：通过 wakeupWriters CAS 自旋，确保在 closeWakeupGate() 关闭 eventfd 时不会并发写入。若 WAKEUP_CLOSED 位已设置，则直接返回（无需唤醒已关闭的 loop）。

  3. 写入 eventfd：Native.eventFdWrite(eventfd.intValue(), 1L) 写入 1，使 eventfd 变为可读。

  4. 释放写锁：wakeupWriters.decrementAndGet() 释放写锁。

    当 eventfd 变为可读后，IoUringIoHandler 在 run() 中提交的 IORING_OP_READ（由 submitEventFdRead() 提交，udata = EVENTFD_TOKEN）会完成，触发 handleEventFdRead()：重置 eventfdAsyncNotify 为 false，并重新提交 submitEventFdRead() 为下一次唤醒做准备。

io.netty.channel.uring.IoUringIoHandler#wakeup

@Override
public void wakeup() {
    if (!executor.isExecutorThread(Thread.currentThread()) &&
        !eventfdAsyncNotify.getAndSet(true)) {
        int s;
        do {
            s = wakeupWriters.get();
            if ((s & WAKEUP_CLOSED) != 0) {
                return;
            }
        } while (!wakeupWriters.compareAndSet(s, s + 1));
        try {
            Native.eventFdWrite(eventfd.intValue(), 1L);
        } finally {
            wakeupWriters.decrementAndGet();
        }
    }
}

4.6 prepareToDestroy() 与 destroy()

prepareToDestroy() 和 destroy() 构成两阶段销毁流程。

prepareToDestroy() 阶段： 设置 shuttingDown = true，复制 registrations 列表，逐个调用 registration.close()（触发 handle.close()，最终调用 AbstractIoUringChannel.doClose() 提交 IORING_OP_CLOSE）。然后通过 eventFdWrite() 写入 eventfd 确保读请求完成，再提交 addNop(IOSQE_IO_DRAIN) 作为 drain 屏障（等待所有已提交操作完成），最后 submitAndGet() 提交并等待，循环消费剩余 CQE 直到队列为空。

// IoUringIoHandler.java

@Override
public void prepareToDestroy() {
    shuttingDown = true;
    CompletionQueue completionQueue = ringBuffer.ioUringCompletionQueue();
    SubmissionQueue submissionQueue = ringBuffer.ioUringSubmissionQueue();

    List<DefaultIoUringIoRegistration> copy = new ArrayList<>(registrations.values());
    for (DefaultIoUringIoRegistration registration : copy) {
        registration.close();
    }

    // 写入 eventfd 确保已提交的读请求能看到完成事件
    Native.eventFdWrite(eventfd.intValue(), 1L);

    // drain 屏障：等待所有已提交操作完成后再销毁
    submissionQueue.addNop((byte) Native.IOSQE_IO_DRAIN, RINGFD_TOKEN);
    submissionQueue.submitAndGet();

    while (completionQueue.hasCompletions()) {
        processCompletionsAndHandleOverflow(submissionQueue, completionQueue, this::handle);
        if (submissionQueue.count() > 0) {
            submissionQueue.submitAndGetNow();
        }
    }
}

destroy() 阶段： 首先调用 drainEventFd() 排空 eventfd 待处理事件。drainEventFd() 设置 eventFdClosing = true，检查是否有未处理的 eventfd 事件，若存在则循环消费直到 EVENTFD_TOKEN 被处理。然后取消任何未完成的 eventfd 读请求。接着，destroy() 提交 IOSQE_IO_DRAIN | IOSQE_LINK 链式 NOP 加 200ms 超时，消费最后一批 CQE。最后关闭所有 IoUringBufferRing，调用 completeRingClose() 关闭 ring、eventfd 和清理资源。

// IoUringIoHandler.java

@Override
public void destroy() {
    SubmissionQueue submissionQueue = ringBuffer.ioUringSubmissionQueue();
    CompletionQueue completionQueue = ringBuffer.ioUringCompletionQueue();
    drainEventFd();
    if (submissionQueue.remaining() < 2) {
        submissionQueue.submit();
    }
    // 链式 drain + 200ms 超时，消费最后一批 CQE
    submissionQueue.addNop((byte) (Native.IOSQE_IO_DRAIN | Native.IOSQE_LINK), RINGFD_TOKEN);
    submitAndWaitWithTimeout(submissionQueue, true, TimeUnit.MILLISECONDS.toNanos(200));
    completionQueue.process(this::handle);
    for (IoUringBufferRing ioUringBufferRing : registeredIoUringBufferRing.values()) {
        ioUringBufferRing.close();
    }
    completeRingClose();
}

private void completeRingClose() {
    if (closeCompleted) {
        return;
    }
    closeCompleted = true;
    ringBuffer.close();
    closeWakeupGate();
    try {
        eventfd.close();
    } catch (IOException e) {
        logger.warn("Failed to close eventfd", e);
    }
    eventfdReadBufCleanable.clean();
    timeoutMemoryCleanable.clean();
    iovArray.release();
    // ...
}

4.7 newFactory() 工厂方法

newFactory() 提供三个工厂方法：newFactory()（默认配置）、newFactory(int ringSize)（指定 ringSize）、newFactory(IoUringIoHandlerConfig config)（完全自定义配置）。isChangingThreadSupported() 返回 !singleIssuer()，即 SINGLE_ISSUER 模式下不支持线程切换。

io.netty.channel.uring.IoUringIoHandler#newFactory

public static IoHandlerFactory newFactory() {
    return newFactory(new IoUringIoHandlerConfig());
}

public static IoHandlerFactory newFactory(int ringSize) {
    IoUringIoHandlerConfig configuration = new IoUringIoHandlerConfig();
    configuration.setRingSize(ringSize);
    return eventLoop -> new IoUringIoHandler(eventLoop, configuration);
}

public static IoHandlerFactory newFactory(IoUringIoHandlerConfig config) {
    IoUring.ensureAvailability();
    final IoUringIoHandlerConfig copy = ObjectUtil.checkNotNull(config, "config").verifyAndClone();
    return new IoHandlerFactory() {
        @Override
        public IoHandler newHandler(ThreadAwareExecutor eventLoop) {
            return new IoUringIoHandler(eventLoop, copy);
        }
        @Override
        public boolean isChangingThreadSupported() {
            return !copy.singleIssuer();
        }
    };
}

五、IoUringIoHandle、IoUringIoOps 与 IoUringIoEvent：io_uring 的 IO 操作抽象

在 IoUringIoHandler 的事件循环中，CQE 通过 user_data 分发到 DefaultIoUringIoRegistration，再由 IoUringIoHandle 处理后产生 IoUringIoEvent。这三个接口——IoUringIoHandle、IoUringIoOps、IoUringIoEvent——构成了 io_uring 传输的 IO 操作抽象层。

5.1 IoUringIoHandle 标记接口

IoUringIoHandle 是一个继承自 IoHandle 的空接口，本身不定义任何方法，仅用于标记 io_uring 传输的 IoHandle 类型。AbstractUringUnsafe 实现了此接口，使得所有 io_uring Channel 的 Unsafe 都能被 IoUringIoHandler 识别和接受。

// transport-classes-io_uring/src/main/java/io/netty/channel/uring/IoUringIoHandle.java

// io_uring 传输的 IoHandle 标记接口，本身不定义任何方法
public interface IoUringIoHandle extends IoHandle {

}

AbstractUringUnsafe 通过 implements 关键字标记自己为 IoUringIoHandle：

// transport-classes-io_uring/src/main/java/io/netty/channel/uring/AbstractIoUringChannel.java

// AbstractUringUnsafe 实现 IoUringIoHandle，标记为 io_uring 传输的 Unsafe
protected abstract class AbstractUringUnsafe extends AbstractUnsafe implements IoUringIoHandle {
    // ...
}

IoUringIoHandler 在 isCompatible() 中通过 IoUringIoHandle.class.isAssignableFrom() 检查传入的 handle 类型是否兼容，只有实现了 IoUringIoHandle 的 Unsafe 才能被接受。

5.2 IoUringIoOps 的 15 个工厂方法

IoUringIoOps 直接映射 io_uring_sqe 结构体的 13 个字段，提供 15 个静态工厂方法，每个方法对应一种 io_uring 操作码。需要注意的是，newConnect() 和 newRecv() 各有两个重载版本，因此共有 15 个工厂方法：

工厂方法操作码用途
newAccept()IORING_OP_ACCEPT接受新连接
newConnect() (2 重载)IORING_OP_CONNECT发起连接
newRecv() (2 重载)IORING_OP_RECV接收数据
newSend()IORING_OP_SEND发送数据
newWritev()IORING_OP_WRITEV批量发送（iovec 数组）
newWrite()IORING_OP_WRITE写入数据
newSendmsg()IORING_OP_SENDMSG发送消息（msghdr）
newRecvmsg()IORING_OP_RECVMSG接收消息（msghdr）
newSendZc()IORING_OP_SEND_ZC零拷贝发送
newSendmsgZc()IORING_OP_SENDMSG_ZC零拷贝批量发送
newPollAdd()IORING_OP_POLL_ADD注册 poll 事件
newAsyncCancel()IORING_OP_ASYNC_CANCEL取消异步操作
newClose()IORING_OP_CLOSE关闭文件描述符
newShutdown()IORING_OP_SHUTDOWN关闭套接字
newSplice()IORING_OP_SPLICE零拷贝文件传输

每个工厂方法按 io_uring_sqe 的语义填充字段。以 newSendZc() 为例：

io.netty.channel.uring.IoUringIoOps#newSendZc

static IoUringIoOps newSendZc(
        int fd, long memoryAddress, int length,
        int flags, short data, int zcFlags) {
    // zcFlags 作为 ioPrio 传入，控制零拷贝行为
    return new IoUringIoOps(Native.IORING_OP_SEND_ZC, (byte) 0, (byte) zcFlags, fd,
            0, memoryAddress, length, flags, data, (short) 0, (short) 0, 0, 0);
}

5.3 IoUringIoEvent 的设计

IoUringIoEvent 是 IoEvent 的实现，包含 res（操作结果）、flags（CQE 标志位）、opcode（触发此事件的操作码）、userData（提交时传入的用户数据）、extraCqeData（CQE32 扩展数据）。关键的 update() 方法用于内部复用，减少对象创建：

io.netty.channel.uring.IoUringIoEvent#update

// 内部复用，避免每次事件都创建新对象
void update(int res, int flags, byte opcode, long userData, ByteBuffer extraCqeData) {
    this.res = res;
    this.flags = flags;
    this.opcode = opcode;
    this.userData = userData;
    this.extraCqeData = extraCqeData;
}

在 DefaultIoUringIoRegistration 中，IoUringIoEvent 作为成员变量 event 在构造时创建一次，后续每次 handle() 调用都通过 event.update() 更新字段，然后传递给 handle.handle(this, event)。

5.4 DefaultIoUringIoRegistration 的 submit/cancel/handle

DefaultIoUringIoRegistration 是 IoUringIoHandler 的内部类，实现了 IoRegistration 接口，管理 Channel 的注册生命周期。

submit() 的线程安全： submit() 首先检查 executor.isExecutorThread(Thread.currentThread())，若当前线程不是 EventLoop 线程，则通过 executor.execute() 异步提交，保证 SQ 的单生产者语义。然后根据 canUseFastPath() 判断走 fast path 还是 slow path：

  • fast path：userData 可放入 short 范围时，将 id、opcode、(short) userData 打包为 packedSeq，调用 submitFastPath0() 直接入队。
  • slow path：userData 超出 short 范围时，通过 pendingOps.nextToken() 分配 token，调用 submitSlowPath0() 额外注册映射。
io.netty.channel.uring.DefaultIoUringIoRegistration#submit

@Override
public long submit(IoOps ops) {
    IoUringIoOps ioOps = (IoUringIoOps) ops;
    if (!isValid()) {
        return INVALID_ID;
    }
    long userData = ioOps.userData();
    if (canUseFastPath(userData)) {
        long packedSeq = UserData.encode(id, ioOps.opcode(), (short) userData);
        if (executor.isExecutorThread(Thread.currentThread())) {
            submitFastPath0(ioOps, packedSeq);
        } else {
            executor.execute(() -> submitFastPath0(ioOps, packedSeq));
        }
        return packedSeq;
    }
    long token = pendingOps.nextToken();
    if (executor.isExecutorThread(Thread.currentThread())) {
        submitSlowPath0(ioOps, token, userData);
    } else {
        executor.execute(() -> submitSlowPath0(ioOps, token, userData));
    }
    return token;
}

cancel() 的幂等设计： canceled.compareAndSet(false, true) CAS 保证只取消一次。若 outstandingCompletions > 0（仍有未完成的 completion），设置 removeLater = true 延迟移除，等待所有未完成 completion 处理完毕后再从 registrations 中移除。

handle() 的事件处理： event.update(res, flags, op, userData, extraCqeData) 复用 IoUringIoEvent 对象，然后 handle.handle(this, event) 调用 AbstractUringUnsafe.handle()。若 IORING_CQE_F_MORE 未设置，outstandingCompletions--。当 outstandingCompletions == 0 && removeLater 时，执行 remove()（从 registrations 移除并调用 handle.unregistered()）。

5.5 IoUringIoOps 与 io_uring_sqe 的字段映射

IoUringIoOps 的 13 个字段与 io_uring_sqe 结构体一一对应：

IoUringIoOps 字段io_uring_sqe 字段大小（字节）
opcodeopcode1
flagsflags1
ioPrioioprio2
fdfd4
union1union1（off/addr2）8
union2union2（addr/splice_off）8
lenlen4
union3union3（rw_flags/...）4
datauser_data8
union4union4（buf_index/group）2
personalitypersonality2
union5union5（splice_fd_in/...）4
union6union6（addr3/optval/cmd）8
总计：13 字段64

六、Channel 实现：AbstractIoUringChannel 的 IO 状态机

AbstractIoUringChannel 是 io_uring 传输中所有 Channel 的基类，它通过 ioState 位掩码管理 IO 调度状态，并借助内部类 AbstractUringUnsafe 实现按 opcode 的七路事件分发。

6.1 ioState 位掩码

ioState 的类型是 byte（不是 int），这是源码中的一个关键设计细节。byte 的 8 位足够容纳 6 个标志位（每个标志位占用 1 位），剩余 2 位作为保留：

io.netty.channel.uring.AbstractIoUringChannel#ioState

// A byte is enough for now.
private byte ioState;

private static final int POLL_IN_SCHEDULED = 1;
private static final int POLL_OUT_SCHEDULED = 1 << 2;
private static final int POLL_RDHUP_SCHEDULED = 1 << 3;
private static final int WRITE_SCHEDULED = 1 << 4;
private static final int READ_SCHEDULED = 1 << 5;
private static final int CONNECT_SCHEDULED = 1 << 6;

注意 POLL_IN_SCHEDULED 使用位 0（值为 1），POLL_OUT_SCHEDULED 使用位 2（值为 4），位 1 未被使用——这是刻意留下的间隙。每个标志位表示对应类型的操作是否已提交到 SQ 但尚未完成：POLL_IN_SCHEDULED 表示已提交 IORING_OP_POLL_ADD 等待 POLLIN 事件；READ_SCHEDULED 表示已提交 IORING_OP_RECV 等待数据到达；WRITE_SCHEDULED 表示已提交 IORING_OP_SEND/SEND_ZC 等待写完成；CONNECT_SCHEDULED 表示已提交 IORING_OP_CONNECT 等待连接建立。

6.2 handle() 的七路事件分发

AbstractUringUnsafe.handle() 是 IO 事件分发的中枢，按 opcode 分派到七个分支：

  1. RECV/ACCEPT/RECVMSG/READ → readComplete()：读操作完成
  2. WRITEV/SEND/SENDMSG/WRITE/SPLICE/SEND_ZC/SENDMSG_ZC → writeComplete()：写操作完成
  3. POLL_ADD → pollAddComplete()：poll 事件触发
  4. ASYNC_CANCEL → cancelComplete0()：取消操作完成
  5. CONNECT → connectComplete()：连接操作完成
  6. CLOSE → close 处理：关闭操作完成
  7. default → 忽略未知 opcode

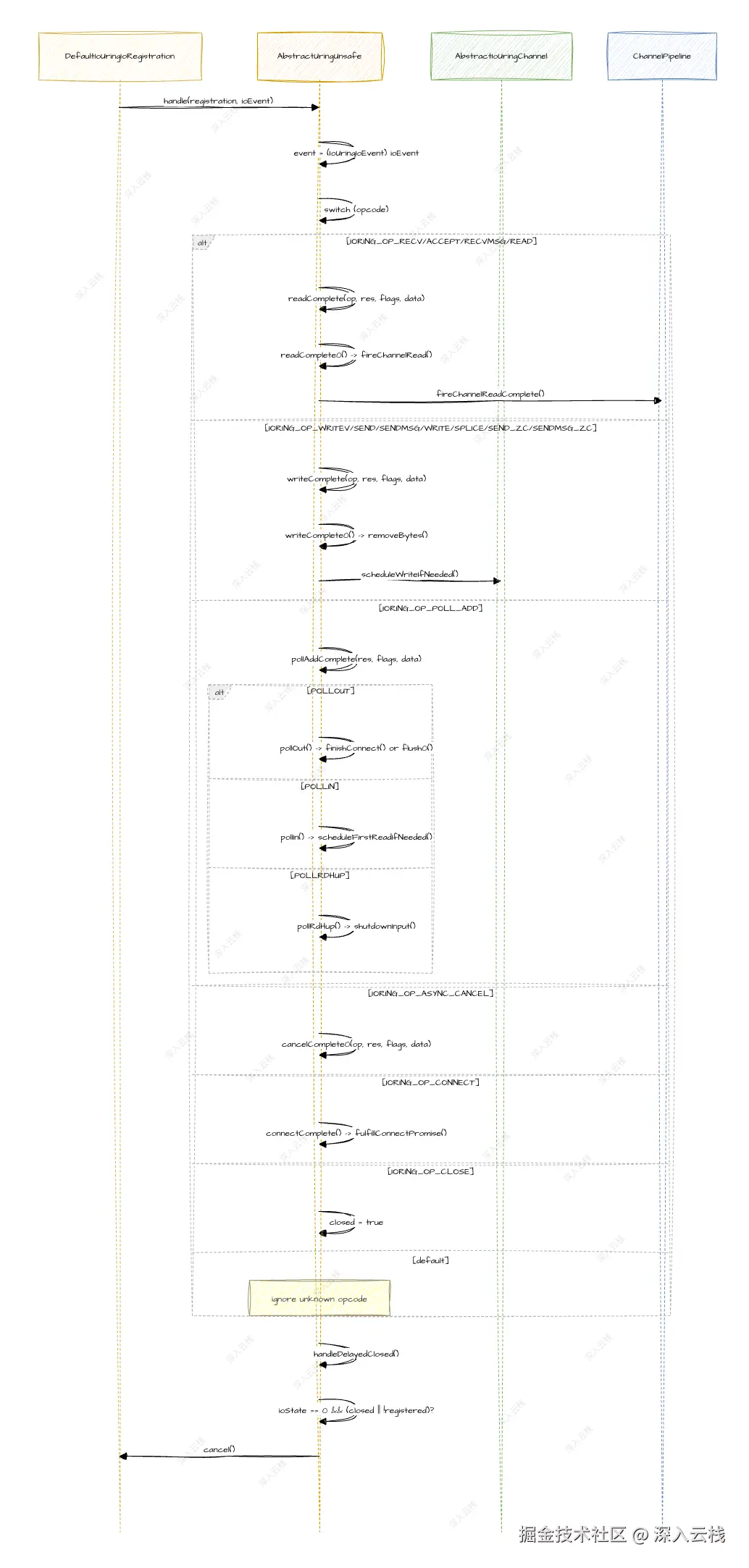

下面这张时序图展示了完整的七路分发：


io.netty.channel.uring.AbstractUringUnsafe#handle

@Override
public final void handle(IoRegistration registration, IoEvent ioEvent) {
    IoUringIoEvent event = (IoUringIoEvent) ioEvent;
    byte op = event.opcode();
    int res = event.res();
    int flags = event.flags();
    short data = (short) event.userData();
    switch (op) {
        case Native.IORING_OP_RECV:
        case Native.IORING_OP_ACCEPT:
        case Native.IORING_OP_RECVMSG:
        case Native.IORING_OP_READ:
            readComplete(op, res, flags, data);
            break;
        case Native.IORING_OP_WRITEV:
        case Native.IORING_OP_SEND:
        case Native.IORING_OP_SENDMSG:
        case Native.IORING_OP_WRITE:
        case Native.IORING_OP_SPLICE:
        case Native.IORING_OP_SEND_ZC:
        case Native.IORING_OP_SENDMSG_ZC:
            writeComplete(op, res, flags, data);
            break;
        case Native.IORING_OP_POLL_ADD:
            pollAddComplete(res, flags, data);
            break;
        case Native.IORING_OP_ASYNC_CANCEL:
            cancelComplete0(op, res, flags, data);
            break;
        case Native.IORING_OP_CONNECT:
            connectComplete(op, res, flags, data);
            break;
        case Native.IORING_OP_CLOSE:
            if (res != Native.ERRNO_ECANCELED_NEGATIVE) {
                if (delayedClose != null) {
                    delayedClose.promise.setSuccess();
                }
                closed = true;
            }
            break;
        default:
            break;
    }
    handleDelayedClosed();
    if (ioState == 0 && (closed || !isRegistered())) {
        registration.cancel();
    }
}

6.3 pollAddComplete() 三路分发

pollAddComplete() 按 res 中的 POLLOUT、POLLIN、POLLRDHUP 位进行三路分发。三个分支的处理逻辑如下：

  • POLLOUT → pollOut()：若 connectPromise != null（正在连接中），调用 socket.finishConnect() 完成连接，然后 fulfillConnectPromise() 和 pipeline().fireChannelActive()。否则检查 !socket.isOutputShutdown()，调用 super.flush0() 继续刷新写缓冲。
  • POLLIN → pollIn()：若 readPending 为 true，调用 scheduleFirstReadIfNeeded() 发起读操作。否则设置 socketHasMoreData = true，等待用户调用 read() 时直接触发读。
  • POLLRDHUP → pollRdHup()：标记对端关闭连接，设置 recvBufAllocHandle().rdHupReceived()，若 Channel 仍 active 则调用 scheduleFirstReadIfNeeded() 继续读取剩余数据，否则调用 shutdownInput(false) 关闭输入。
// AbstractIoUringChannel.java

private void pollAddComplete(int res, int flags, short data) {
    if ((res & Native.POLLOUT) != 0) {
        pollOut(res);
    }
    if ((res & Native.POLLIN) != 0) {
        pollIn(res, flags, data);
    }
    if ((res & Native.POLLRDHUP) != 0) {
        pollRdHup(res);
    }
}

6.4 readComplete() 读循环状态机

readComplete() 是读循环的核心，管理 READ_SCHEDULED 位和 readPending 标志的状态转换。核心流程拆解：

  1. 多轮读（multi-shot）检测：numOutstandingReads == -1 表示使用了 multi-shot 模式。
  2. rearm 判断：(flags & IORING_CQE_F_MORE) == 0 时，需要重新武装（rearm），清除 READ_SCHEDULED 位。
  3. 非 multi-shot 递减：--numOutstandingReads == 0 时清除 readPending 和 READ_SCHEDULED。
  4. socketIsEmpty 检测：通过 socketIsEmpty(flags) 判断 socket 是否可保证为空，利用 IORING_CQE_F_SOCK_NONEMPTY 标志位。
  5. 调用 readComplete0() ：具体读处理由子类实现。
  6. finally 块中的读循环决策：根据 recvBufAllocHandle().isReadComplete() 和 multi-shot 模式决定是否继续读循环。
// AbstractIoUringChannel.java

private void readComplete(byte op, int res, int flags, short data) {
    boolean multishot = numOutstandingReads == -1;
    boolean rearm = (flags & Native.IORING_CQE_F_MORE) == 0;
    if (rearm) {
        ioState &= ~READ_SCHEDULED;
    }
    boolean pending = readPending;
    if (multishot) {
        readPending = false;
    } else if (--numOutstandingReads == 0) {
        readPending = false;
        ioState &= ~READ_SCHEDULED;
    }
    inReadComplete = true;
    try {
        socketIsEmpty = socketIsEmpty(flags);
        socketHasMoreData = IoUring.isCqeFSockNonEmptySupported() &&
                (flags & Native.IORING_CQE_F_SOCK_NONEMPTY) != 0;
        readComplete0(op, res, flags, data, numOutstandingReads);
    } finally {
        try {
            if (recvBufAllocHandle().isReadComplete()) {
                recvBufAllocHandle().reset(config());
                if (!multishot) {
                    if (readPending) { doBeginReadNow(); }
                } else {
                    if (res == Native.ERRNO_ECANCELED_NEGATIVE) {
                        if (pending) { readPending = true; doBeginReadNow(); }
                    } else if (rearm) {
                        doBeginReadNow();
                    } else if (!readPending) {
                        cancelOutstandingReads(registration, numOutstandingReads);
                    }
                }
            } else if (res == Native.ERRNO_ECANCELED_NEGATIVE) {
                if (pending) { readPending = true; doBeginReadNow(); }
            } else if (multishot && rearm) {
                doBeginReadNow();
            }
        } finally {
            inReadComplete = false;
            socketIsEmpty = false;
        }
    }
}

6.5 writeComplete() 写循环

writeComplete() 管理写完成后的状态清理和后续写调度。核心流程拆解：

  1. TFO 场景检测：若 CONNECT_SCHEDULED 位已设置，说明 writeComplete() 是由 TFO 的 sendmsg 完成触发，特殊处理连接完成逻辑。
  2. 非通知递减：(flags & IORING_CQE_F_NOTIF) == 0 时，--numOutstandingWrites。
  3. 调用 writeComplete0() ：具体写处理由子类实现。
  4. 写不完时注册 POLLOUT：!writtenAll && (ioState & POLL_OUT_SCHEDULED) == 0 时调用 schedulePollOut()。
  5. 写完后继续调度：numOutstandingWrites == 0 时清除 WRITE_SCHEDULED 位，若 writtenAll 则尝试 scheduleWriteIfNeeded() 继续写。
// AbstractIoUringChannel.java

private void writeComplete(byte op, int res, int flags, short data) {
    if ((ioState & CONNECT_SCHEDULED) != 0) {
        // TFO 场景：writeComplete 由 sendmsg 完成 triggered
        freeMsgHdrArray();
        if (res > 0) {
            outboundBuffer().removeBytes(res);
            connectComplete(op, 0, flags, data);
        } else if (res == ERRNO_EINPROGRESS_NEGATIVE || res == 0) {
            submitConnect((InetSocketAddress) requestedRemoteAddress);
        } else {
            connectComplete(op, res, flags, data);
        }
        return;
    }

    if ((flags & Native.IORING_CQE_F_NOTIF) == 0) {
        assert numOutstandingWrites > 0;
        --numOutstandingWrites;
    }

    boolean writtenAll = writeComplete0(op, res, flags, data, numOutstandingWrites);
    if (!writtenAll && (ioState & POLL_OUT_SCHEDULED) == 0) {
        schedulePollOut();
    }

    if (numOutstandingWrites == 0) {
        ioState &= ~WRITE_SCHEDULED;
        if (writtenAll && (ioState & POLL_OUT_SCHEDULED) == 0) {
            scheduleWriteIfNeeded(unsafe().outboundBuffer(), false);
        }
    }
}

6.6 connectComplete() 连接处理

connectComplete() 按三种结果处理：

  • EINPROGRESS 或 EALREADY：连接未完成，调用 schedulePollOut() 注册 POLLOUT 等待连接完成。
  • res == 0：连接成功，调用 fulfillConnectPromise() 触发 pipeline().fireChannelActive()，若 readPending 为 true 则 doBeginReadNow()。
  • 错误：通过 Errors.throwConnectException() 抛出异常，fulfillConnectPromise(connectPromise, cause) 通知失败。
// AbstractIoUringChannel.java

void connectComplete(byte op, int res, int flags, short data) {
    ioState &= ~CONNECT_SCHEDULED;
    freeRemoteAddressMemory();

    if (res == ERRNO_EINPROGRESS_NEGATIVE || res == ERROR_EALREADY_NEGATIVE) {
        // 连接未完成，注册 POLLOUT 等待
        schedulePollOut();
    } else {
        try {
            if (res == 0) {
                fulfillConnectPromise(connectPromise, active);
                if (readPending) { doBeginReadNow(); }
            } else {
                try {
                    Errors.throwConnectException("io_uring connect", res);
                } catch (Throwable cause) {
                    fulfillConnectPromise(connectPromise, cause);
                }
            }
        } finally {
            cancelConnectTimeoutFuture();
            connectPromise = null;
        }
    }
}

6.7 doClose() 延迟关闭机制

doClose() 采用延迟关闭策略：

// AbstractIoUringChannel.java

@Override
protected void doClose() throws Exception {
    active = false;
    if (registration != null) {
        if (socket.markClosed()) {
            int fd = fd().intValue();
            IoUringIoOps ops = IoUringIoOps.newClose(fd, (byte) 0, nextOpsId());
            registration.submit(ops);
        }
    } else {
        socket.close();
        ioUringUnsafe().unregistered();
    }
}

当 registration != null（Channel 已注册）时，不直接关闭 socket，而是通过 IoUringIoOps.newClose(fd, 0, nextOpsId()) 提交 IORING_OP_CLOSE 操作。实际的关闭通过 close() 方法中的延迟机制完成：

// AbstractIoUringChannel.java

protected void close(ChannelPromise promise, Throwable cause, ClosedChannelException closeCause) {
    if (closeFuture().isDone()) {
        safeSetSuccess(promise);
        return;
    }
    if (delayedClose == null) {
        delayedClose = new DelayedClose(promise.isVoid() ? newPromise() : promise, cause, closeCause);
    } else {
        delayedClose.promise.addListener(new PromiseNotifier<>(false, promise));
        return;
    }
    // ...
    cancelOps(cancelConnect);
    if (canCloseNow()) {
        closeNow();
    }
}

private boolean canCloseNow() {
    return canCloseNow0() && (ioState & (WRITE_SCHEDULED | READ_SCHEDULED)) == 0;
}

private void handleDelayedClosed() {
    if (delayedClose != null && canCloseNow()) {
        closeNow();
    }
}

如果当前有未完成的 READ 或 WRITE 操作（ioState & (WRITE_SCHEDULED | READ_SCHEDULED) != 0），关闭操作会被延迟（delayedClose 存储关闭请求），等待最后一个完成事件触发 handleDelayedClosed() 调用 closeNow()。cancelOps() 取消所有未完成的 POLL/READ/WRITE/CONNECT 操作，canCloseNow() 判断 WRITE_SCHEDULED | READ_SCHEDULED 均为 0 时才执行关闭。

七、IoUringBufferRing：固定缓冲区环形队列与零拷贝读取

IoUringBufferRing 是 Netty 4.2 io_uring 传输中最具特色的组件，它基于内核 buf_ring 机制实现零拷贝读取。传统 recv 需要用户态预先分配 ByteBuf，内核将数据拷贝到用户态缓冲区；而 buf_ring 机制通过 io_uring_register(IORING_REGISTER_PBUF_RING) 在内核注册一组预分配缓冲区，提交 IORING_OP_RECV 时设置 IOSQE_BUFFER_SELECT 标志和 buf_group 索引，内核完成 IO 后直接选择空闲缓冲区写入数据，用户态通过 CQE 的 flags 位获取 bid（buffer id），无需任何数据拷贝。

7.1 构造器与核心字段

IoUringBufferRing 的构造器接收以下参数：

  • ringFd：io_uring 实例的文件描述符
  • ioUringBufRing：mmap 映射的 buf_ring 内存 ByteBuffer（内核直接写入）
  • entries：缓冲区数量，必须为偶数
  • batchSize：批量填充大小，必须为偶数
  • bufferGroupId：缓冲区组 ID，用于 IOSQE_BUFFER_SELECT 的 buf_group 字段
  • incremental：是否支持增量模式
  • allocator：IoUringBufferRingAllocator 分配器
  • batchAllocation：是否使用批量分配
io.netty.channel.uring.IoUringBufferRing#IoUringBufferRing

IoUringBufferRing(int ringFd, ByteBuffer ioUringBufRing,
                  short entries, int batchSize, short bufferGroupId, boolean incremental,
                  IoUringBufferRingAllocator allocator, boolean batchAllocation) {
    assert entries % 2 == 0;
    assert batchSize % 2 == 0;
    this.batchSize = batchSize;
    this.ioUringBufRing = ioUringBufRing;
    this.tailFieldPosition = Native.IO_URING_BUFFER_RING_TAIL;
    this.entries = entries;
    this.mask = (short) (entries - 1);
    this.bufferGroupId = bufferGroupId;
    this.ringFd = ringFd;
    this.buffers = new ByteBuf[entries];
    this.incremental = incremental;
    this.allocator = allocator;
    this.batchAllocation = batchAllocation;
    this.ringConsumer = new RingConsumer();
    this.exhaustedEvent = new IoUringBufferRingExhaustedEvent(bufferGroupId);
}

7.2 RingConsumer.fill() 与 add()

RingConsumer 是 IoUringBufferRing 的内部类，实现了 Consumer 接口，负责将 ByteBuf 填充到内核的 buf_ring 中。

fill(startBid, numBuffers) 方法批量填充缓冲区：首先通过 SHORT_HANDLE.get(ioUringBufRing, tailFieldPosition) 获取当前 tail 位置，然后根据 batchAllocation 标志决定使用批量分配还是逐次分配。批量分配时调用 allocator.allocateBatch(this, numBuffers)，逐次分配时循环调用 allocator.allocate() 并通过 add() 写入。填充完成后，使用 SHORT_HANDLE.setRelease() 的 release 语义更新 tail，通知内核缓冲区已就绪。

add(tail, bid, offset, byteBuf) 方法将单个 ByteBuf 写入 buf_ring：计算 ringIndex = (tail + offset) & mask，获取缓冲区内存地址和可写大小，按 io_uring_buf 结构体布局写入 addr（8 字节）、len（4 字节）、bid（2 字节），并将 byteBuf 存入 buffers[bid]。

io.netty.channel.uring.RingConsumer#add

private void add(int tail, short bid, int offset, ByteBuf byteBuf) {
    short ringIndex = (short) ((tail + offset) & mask);
    assert buffers[bid] == null;

    long memoryAddress = IoUring.memoryAddress(byteBuf) + byteBuf.writerIndex();
    int writable = byteBuf.writableBytes();

    int position = Native.SIZEOF_IOURING_BUF * ringIndex;
    ioUringBufRing.putLong(position + Native.IOURING_BUFFER_OFFSETOF_ADDR, memoryAddress);
    ioUringBufRing.putInt(position + Native.IOURING_BUFFER_OFFSETOF_LEN, writable);
    ioUringBufRing.putShort(position + Native.IOURING_BUFFER_OFFSETOF_BID, bid);

    buffers[bid] = byteBuf;
}

7.3 useBuffer() 零拷贝消费

useBuffer(short bid, int read, boolean more) 是缓冲区消费的核心方法。当 CQE 返回时，bid 从 flags >> IORING_CQE_BUFFER_SHIFT 提取，read 是实际读取的字节数：

  1. 从 buffers[bid] 取出 ByteBuf。
  2. 调用 allocator.lastBytesRead(attempted, read) 反馈实际读取量。
  3. retainedSlice(writerIndex, read) 切片出已读数据（零拷贝：直接引用原始缓冲区内存）。
  4. 更新 byteBuf.writerIndex。
  5. 若 incremental && more && byteBuf.isWritable()，保留缓冲区供后续使用（incremental 模式）。
  6. 否则，清空 buffers[bid]，释放 byteBuf，usableBuffers 递减。
  7. 当 usableBuffers == 0 时触发 fill() 重新填充缓冲区。若 needExpand 为 true，则扩容后再填充。
io.netty.channel.uring.IoUringBufferRing#useBuffer

ByteBuf useBuffer(short bid, int read, boolean more) {
    assert read > 0;
    ByteBuf byteBuf = buffers[bid];

    allocator.lastBytesRead(byteBuf.writableBytes(), read);
    // 零拷贝：直接 retainedSlice 引用原始缓冲区内存
    ByteBuf buffer = byteBuf.retainedSlice(byteBuf.writerIndex(), read);
    byteBuf.writerIndex(byteBuf.writerIndex() + read);

    if (incremental && more && byteBuf.isWritable()) {
        return buffer;
    }

    buffers[bid] = null;
    byteBuf.release();
    if (--usableBuffers == 0) {
        int numBuffers = allocatedBuffers;
        if (needExpand) {
            needExpand = false;
            numBuffers += calculateNextBufferBatch();
        }
        fill((short) 0, numBuffers);
        allocatedBuffers = numBuffers;
    } else if (!batchAllocation) {
        fill(bid);
        if (needExpand && lastGeneratedBid == bid) {
            needExpand = false;
            int numBuffers = calculateNextBufferBatch();
            fill((short) (bid + 1), numBuffers);
            allocatedBuffers += numBuffers;
        }
    }
    return buffer;
}

7.4 expand() 与 ERRNO_NOBUFS 处理

当内核发现 buf_ring 中无可用缓冲区时，CQE 的 res 返回 -ENOBUFS（即 ERRNO_NOBUFS_NEGATIVE）。readComplete0() 中检测此错误码后调用 bufferRing.expand() 尝试扩容。expand() 设置 needExpand 标记并返回是否还有扩容空间：

// transport-classes-io_uring/src/main/java/io/netty/channel/uring/IoUringBufferRing.java

boolean expand() {
    needExpand = true;                          // 标记需要扩容，后续 useBuffer() 中懒消费
    return allocatedBuffers < buffers.length;   // 返回是否还有空闲槽位
}

如果 expand() 返回 false（缓冲区槽已满无法扩容），则触发 IoUringBufferRingExhaustedEvent 用户事件通知，提示用户增大 bufferRingSize 配置。无论是否成功扩容，都会重新调度读操作：

// transport-classes-io_uring/src/main/java/io/netty/channel/uring/AbstractIoUringStreamChannel.java

if (res == Native.ERRNO_NOBUFS_NEGATIVE) {
    // 内核返回 NOBUFS，尝试扩容 buf_ring
    if (!bufferRing.expand()) {
        // 槽位已满无法扩容，通知用户增大 bufferRingSize
        pipeline.fireUserEventTriggered(bufferRing.getExhaustedEvent());
    }
    // 不计入实际读取量，重新调度读操作
    scheduleRead(allocHandle.isFirstRead());
    return;
}

needExpand 标记会在后续 useBuffer() 中被消费——当 usableBuffers 归零时检查 needExpand，如果为 true 则在 refill 时增加一批缓冲区（numBuffers += calculateNextBufferBatch()），实现懒扩容。

八、BufferRing 分配器：Fixed 固定分配与 Adaptive 自适应分配

IoUringBufferRingAllocator 接口定义了 IoUringBufferRing 的缓冲区分配策略，包含三个方法：allocate()（分配单个 ByteBuf）、allocateBatch(Consumer<ByteBuf>, int)（批量分配）、lastBytesRead(int attempted, int actual)（反馈实际读取量）。Netty 提供了两种实现：IoUringFixedBufferRingAllocator 和 IoUringAdaptiveBufferRingAllocator。

8.1 AbstractIoUringBufferRingAllocator 抽象类

AbstractIoUringBufferRingAllocator 提供了 allocate() 和 allocateBatch() 的通用实现，并引入 largeAllocation 模式。在 largeAllocation 模式下，一次分配 bufferSize * number 的大块内存，然后通过 retainedSlice() 切片交付，减少 GC 压力。否则逐次分配每个缓冲区。

io.netty.channel.uring.AbstractIoUringBufferRingAllocator#allocateBatch

@Override
public final void allocateBatch(Consumer<ByteBuf> consumer, int number) {
    if (largeAllocation) {
        int bufferSize = nextBufferSize();
        ByteBuf buffer = allocator.directBuffer(nextBufferSize() * number);
        try {
            for (int i = 0; i < number; i++) {
                consumer.accept(buffer
                        .retainedSlice(i * bufferSize, bufferSize)
                        .setIndex(0, 0)
                );
            }
        } finally {
            buffer.release();
        }
    } else {
        IoUringBufferRingAllocator.super.allocateBatch(consumer, number);
    }
}

8.2 IoUringFixedBufferRingAllocator

IoUringFixedBufferRingAllocator 采用固定大小分配策略，nextBufferSize() 始终返回构造时指定的 bufferSize。适用于帧大小已知的协议（如 Thrift、Protobuf 固定帧长度）。lastBytesRead() 继承自 AbstractIoUringBufferRingAllocator 的默认空实现（NOOP）。

io.netty.channel.uring.IoUringFixedBufferRingAllocator#nextBufferSize

@Override
protected int nextBufferSize() {
    return bufferSize;
}

8.3 IoUringAdaptiveBufferRingAllocator

IoUringAdaptiveBufferRingAllocator 采用自适应大小分配策略，内部使用 AdaptiveCalculator。默认参数为 minimum=1024、initial=4096、maximum=65536。

nextBufferSize() 返回 calculator.nextSize()（当前建议大小）。lastBytesRead() 仅在 attempted == actual（缓冲区被填满）时调用 calculator.record(actual)，因为缓冲区被填满才说明可能需要更大的缓冲区：

io.netty.channel.uring.IoUringAdaptiveBufferRingAllocator#lastBytesRead

@Override
public void lastBytesRead(int attempted, int actual) {
    // 仅在缓冲区被填满时才记录，说明可能需要更大的缓冲区
    if (attempted == actual) {
        calculator.record(actual);
    }
}

AdaptiveCalculator 的自适应策略：当 attempted == actual（缓冲区被填满）时上调 nextSize()，未填满时下调，在 minimum 和 maximum 之间动态调整。首次读取使用 initial=4096 的保守估计，若消息更大则后续自动扩容。

两种分配器的适用场景：Fixed 适合帧大小已知的协议，Adaptive 适合消息大小变化大的场景（如 HTTP 请求体）。

九、IoUringSocketChannel：零拷贝发送与 TFO 快速连接

IoUringSocketChannel 是 io_uring 传输中面向连接的 Socket Channel 实现，其内部类 IoUringSocketUnsafe 在 IoUringStreamUnsafe 的基础上增加了零拷贝发送和 TFO（TCP Fast Open）快速连接支持。

9.1 SEND_ZC 与 SENDMSG_ZC 零拷贝发送

scheduleWriteSingle() 在以下条件同时满足时走零拷贝路径：IoUring.isSendZcSupported() 为 true 且消息大小超过 shouldWriteZeroCopy() 阈值。零拷贝发送使用 IoUringIoOps.newSendZc() 提交 IORING_OP_SEND_ZC 操作码，内核通过 DMA 直接传输数据，无需用户态拷贝。

scheduleWriteMultiple() 在 IoUring.isSendmsgZcSupported() 为 true 且至少一个缓冲区超过阈值时走零拷贝批量路径。使用 IovArray 收集多个 ByteBuf 的 iovec，MsgHdrMemory 构建 msghdr，然后通过 IoUringIoOps.newSendmsgZc() 提交 IORING_OP_SENDMSG_ZC 操作码。

io.netty.channel.uring.IoUringSocketUnsafe#scheduleWriteSingle

@Override
protected int scheduleWriteSingle(Object msg) {
    assert writeId == 0;
    if (IoUring.isSendZcSupported() && msg instanceof ByteBuf) {
        ByteBuf buf = (ByteBuf) msg;
        int length = buf.readableBytes();
        if (((IoUringSocketChannelConfig) config()).shouldWriteZeroCopy(length)) {
            long address = IoUring.memoryAddress(buf) + buf.readerIndex();
            IoUringIoOps ops = IoUringIoOps.newSendZc(
                    fd().intValue(), address, length, 0, nextOpsId(), 0);
            byte opCode = ops.opcode();
            writeId = registration().submit(ops);
            writeOpCode = opCode;
            if (writeId == 0) {
                return 0;
            }
            return 1;
        }
    }
    return super.scheduleWriteSingle(msg);
}

9.2 IORING_CQE_F_NOTIF 两阶段通知机制

IORING_CQE_F_NOTIF 是零拷贝发送的核心机制。当使用 IORING_OP_SEND_ZC 或 IORING_OP_SENDMSG_ZC 时，内核会为每个操作产生两个 CQE：

  1. 第一阶段（写完成） ：IORING_CQE_F_NOTIF 未设置，res 表示实际发送的字节数。若 IORING_CQE_F_MORE 也被设置，说明缓冲区仍在被内核使用，需要 retain() 并存入 zcWriteQueue，插入 ZC_BATCH_MARKER 分隔批次。

  2. 第二阶段（缓冲区释放） ：IORING_CQE_F_NOTIF 已设置，表示内核不再使用缓冲区，从 zcWriteQueue 中循环 release() 直到遇到 ZC_BATCH_MARKER。

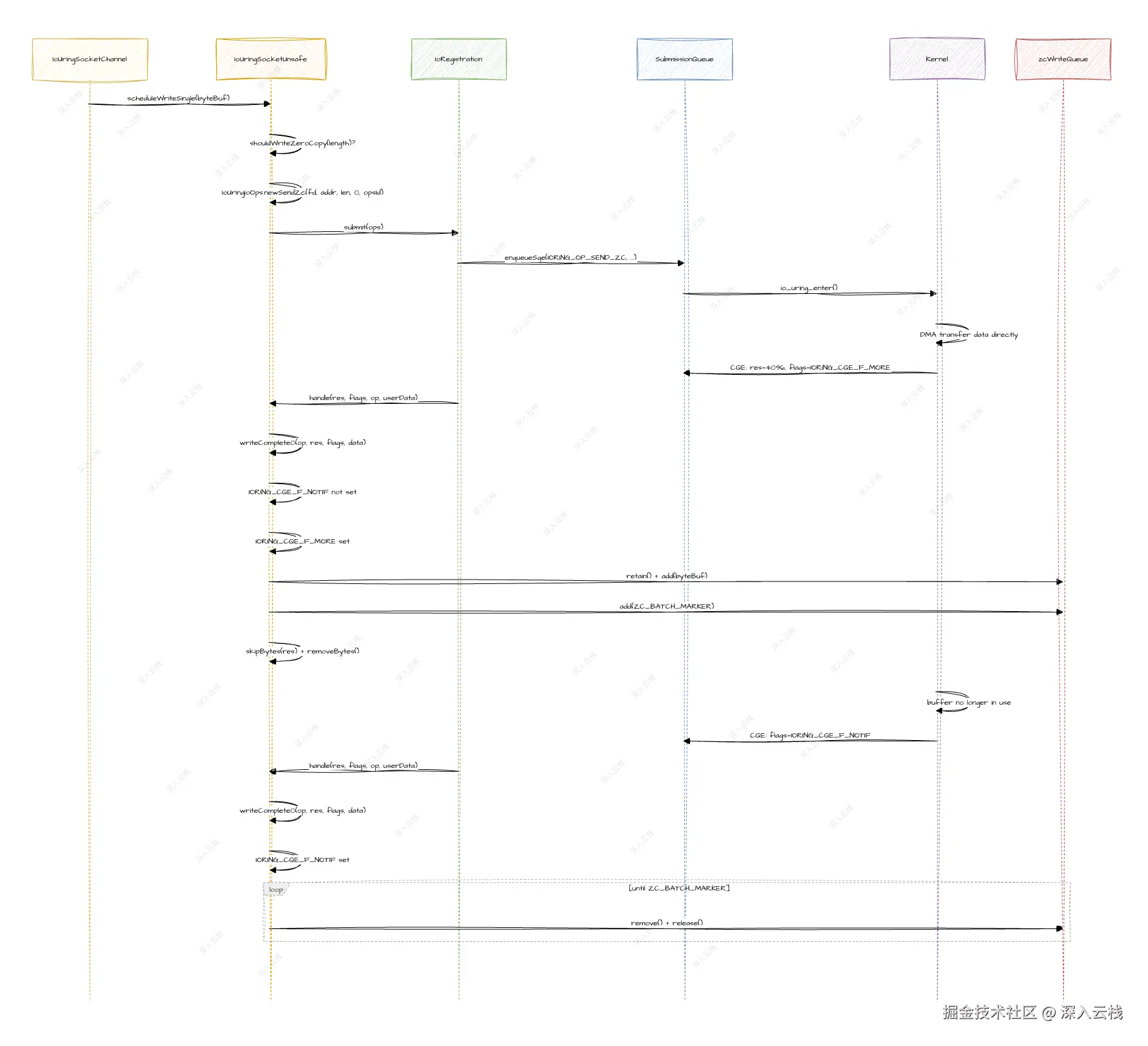

    下面这张时序图展示了两阶段通知的完整流程：


`handleWriteCompleteZeroCopy()` 方法实现两阶段处理：

io.netty.channel.uring.IoUringSocketUnsafe#handleWriteCompleteZeroCopy

// 零拷贝写完成的两阶段处理：NOTIF 未设置时 retain 入队，NOTIF 设置时 release 出队
private boolean handleWriteCompleteZeroCopy(byte op, ChannelOutboundBuffer channelOutboundBuffer,
                                            int res, int flags) {
    if ((flags & Native.IORING_CQE_F_NOTIF) == 0) {
        // 第一阶段：写操作完成，但内核仍持有缓冲区
        writeId = 0;
        writeOpCode = 0;
        boolean more = (flags & Native.IORING_CQE_F_MORE) != 0;
        if (more) {
            // IORING_CQE_F_MORE：内核还会发送 NOTIF 通知，retain 缓冲区延迟释放
            if (zcWriteQueue == null) {
                zcWriteQueue = new ArrayDeque<>(8);
            }
        }
        if (res >= 0) {
            if (more) {
                do {
                    ByteBuf currentBuffer = (ByteBuf) channelOutboundBuffer.current();
                    zcWriteQueue.add(currentBuffer);
                    currentBuffer.retain();
                    int readable = currentBuffer.readableBytes();
                    int skip = Math.min(readable, res);
                    currentBuffer.skipBytes(skip);
                    channelOutboundBuffer.progress(readable);
                    if (readable <= res) {
                        channelOutboundBuffer.remove();
                    }
                    res -= readable;
                } while (res > 0);
                zcWriteQueue.add(ZC_BATCH_MARKER);
            } else {
                channelOutboundBuffer.removeBytes(res);
            }
            return true;
        }
        // ... 错误处理
    } else {
        // 第二阶段：IORING_CQE_F_NOTIF 设置，内核不再需要缓冲区，安全释放
        Object o;
        while ((o = zcWriteQueue.poll()) != ZC_BATCH_MARKER) {
            if (o instanceof ByteBuf) {
                ((ByteBuf) o).release();
            }
        }
    }
    return false;
}

9.3 TCP_FASTOPEN_CONNECT（TFO）支持

当 ChannelOption.TCP_FASTOPEN_CONNECT 为 true 时，connect() 不会先建立 TCP 连接再发送数据，而是通过 IoUringIoOps.newSendmsg() 提交一个带 MSG_FASTOPEN 标志的 sendmsg 操作，将连接建立和首包数据一并发送。连接前先从 ChannelOutboundBuffer 中取出待发送的首个 ByteBuf 作为 initialData，通过 fillTFOInitData() 填充到 msghdr 中，然后提交 IORING_OP_SENDMSG：

// transport-classes-io_uring/src/main/java/io/netty/channel/uring/AbstractIoUringChannel.java

// 检测 TCP_FASTOPEN_CONNECT 选项，取出首个待发送 ByteBuf 作为 TFO 首包
if (IoUring.isTcpFastOpenClientSideAvailable() &&
    config().getOption(ChannelOption.TCP_FASTOPEN_CONNECT) == Boolean.TRUE) {
    ChannelOutboundBuffer outbound = unsafe().outboundBuffer();
    outbound.addFlush();
    Object curr;
    if ((curr = outbound.current()) instanceof ByteBuf) {
        initialData = (ByteBuf) curr;
    }
}
if (initialData != null) {
    // 有首包数据，提交带 MSG_FASTOPEN 的 sendmsg（连接+数据一并发送）
    msgHdrMemoryArray = new MsgHdrMemoryArray((short) 1);
    MsgHdrMemory hdr = msgHdrMemoryArray.hdr(0);
    fillTFOInitData(hdr, inetSocketAddress, initialData);

    IoUringIoOps ops = IoUringIoOps.newSendmsg(fd, (byte) 0, Native.MSG_FASTOPEN,
            hdr.address(), hdr.idx());
    connectId = registration.submit(ops);
    if (connectId == 0) {
        freeMsgHdrArray();
    }
} else {
    // 无首包数据，走普通 connect
    submitConnect(inetSocketAddress);
}
// ...
ioState |= CONNECT_SCHEDULED;   // 标记 connect 已调度，供 writeComplete() 识别 TFO 场景

TFO 的首包数据完成回调走的是 writeComplete() 而非 connectComplete()，因为提交的操作码是 IORING_OP_SENDMSG。writeComplete() 开头检测 CONNECT_SCHEDULED 标志，如果已设置说明是 TFO 场景，按 res 值分三种情况处理：

  • res > 0：首包已发送且连接已建立，removeBytes(res) 消费已发送数据，调用 connectComplete(op, 0, ...) 以 res=0 表示连接成功。
  • EINPROGRESS 或 res == 0：客户端没有 TFO cookie，内核只建立了连接但未发送数据，回退到 submitConnect() 提交普通的 IORING_OP_CONNECT。
  • 其他错误：直接调用 connectComplete() 传递错误码。
// transport-classes-io_uring/src/main/java/io/netty/channel/uring/AbstractIoUringChannel.java

private void writeComplete(byte op, int res, int flags, short data) {
    if ((ioState & CONNECT_SCHEDULED) != 0) {
        // TFO 场景：sendmsg 完成后走到这里
        freeMsgHdrArray();
        if (res > 0) {
            // 首包发送成功，连接已建立
            outboundBuffer().removeBytes(res);
            connectComplete(op, 0, flags, data);
        } else if (res == ERRNO_EINPROGRESS_NEGATIVE || res == 0) {
            // 无 TFO cookie，回退到普通 connect
            submitConnect((InetSocketAddress) requestedRemoteAddress);
        } else {
            // 连接失败，传递错误码
            connectComplete(op, res, flags, data);
        }
        return;
    }
    // ... 正常写完成逻辑
}

十、整体链路串联

将 io_uring 传输的各个环节串联起来，可以看出一条完整的链路闭环：

  1. IoUringIoHandler 构造：通过 Native.createRingBuffer() 创建 io_uring 实例，Native.ioUringRegisterBufRing() 注册 BufferRing，创建 eventfd 初始化唤醒机制，并完成 PendingOpMap / IovArray / MsgHdrMemoryArray 的初始化

  2. initialize() 初始化：调用 ringBuffer.enable() 启用 ring，调用 bufferRing.initialize() 填充初始缓冲区

  3. run() 事件循环：分阻塞路径（submitEventFdRead() → submitAndWaitWithTimeout() 等待 CQE）和非阻塞路径（submitAndClearNow() 立即提交），最终通过 processCompletionsAndHandleOverflow() 批量消费 CQE

  4. handle() 四种分发：EVENTFD_TOKEN 走 handleEventFdRead() 重置唤醒；RINGFD_TOKEN 忽略内部事件；fast path 通过 UserData.decode() 实现 O(1) 分发到 registration.handle()；slow path 通过 pendingOps.findSlot() 查表分发

  5. AbstractUringUnsafe.handle() 七路分发：readComplete() 触发 fireChannelRead()（有 BufferRing 时走 useBuffer() → retainedSlice() 零拷贝读）；writeComplete() 触发 removeBytes()（零拷贝时走 handleWriteCompleteZeroCopy() 两阶段通知）；pollAddComplete() 分发到 pollOut()/pollIn()/pollRdHup()；connectComplete() 调用 fulfillConnectPromise()；另有 cancelComplete0() 和 OP_CLOSE → handleDelayedClosed()

    回顾全文，Netty 4.2 的 io_uring 传输可以凝练为三大核心机制：

    "环形队列" —— RingBuffer 封装 SubmissionQueue 和 CompletionQueue，通过 VarHandle 的 getVolatile/setRelease 实现无锁的 SQ 生产和 CQ 消费，io_uring_enter 是唯一的系统调用入口。SubmissionQueue.enqueueSqe() 将 IoUringIoOps 的 13 个字段精确映射到 io_uring_sqe 的 64 字节布局，CompletionQueue.process() 的无锁消费循环通过 acquire/release 语义保证线程安全。

    "事件分发" —— IoUringIoHandler 通过 handle() 的 fast/slow path 分流将 CQE 分发给 DefaultIoUringIoRegistration。Fast path 利用 UserData.encode() 将 id/op/data 打包为 64 位 user_data，实现 O(1) 的 registration 查找；Slow path 通过 PendingOpMap 管理额外映射。AbstractUringUnsafe.handle() 按 opcode 七路分发到具体的 IO 方法，ioState 位掩码精确管理 POLL/READ/WRITE/CONNECT 的调度状态。

    "零拷贝" —— IoUringBufferRing 的 buf_ring + IOSQE_BUFFER_SELECT 让内核直接将数据写入预分配缓冲区，useBuffer() 通过 retainedSlice() 零拷贝交付数据。IORING_OP_SEND_ZC/SENDMSG_ZC 让内核 DMA 直接传输发送数据，IORING_CQE_F_NOTIF 两阶段通知机制管理缓冲区生命周期。IORING_OP_SPLICE 在内核内直接将文件数据"拼接"到 socket，无需用户态中转。

    io_uring 传输与 NIO/Epoll 传输的核心差异：

维度NIO（Java NIO）Epoll（Netty Epoll）io_uring（Netty IoUring）
IO 模型同步非阻塞（Selector + read/write）同步非阻塞（EpollEventLoop + read/write）异步（SQ 提交 + CQ 轮询）
唤醒机制Selector.wakeup()eventfd + SocketWritableByteChanneleventfd + IORING_OP_READ
事件注册SelectionKey.interestOpsEpollEventLoop 的 eventsIoRegistration.submit() 直接提交
提交方式每次 read/write 一次系统调用每次 read/write 一次系统调用批量提交，一次 io_uring_enter 多个 SQE
读取方式用户分配 ByteBuf，内核拷贝用户分配 ByteBuf，内核拷贝buf_ring + IOSQE_BUFFER_SELECT 零拷贝
写入方式用户提供 ByteBuf，内核拷贝用户提供 ByteBuf，内核拷贝SEND_ZC/SENDMSG_ZC DMA 直接发送
文件传输用户态 read + write用户态 splice/零拷贝IORING_OP_SPLICE 内核内拼接

全文小结

本文聚焦 Netty 4.2 中 io_uring 传输的实现，从内核机制与 Java 封装两个维度，深入分析了 RingBuffer 环形缓冲区、IoUringIoHandler 事件循环、IoUringBufferRing 零拷贝读取和 IoUringSocketChannel 零拷贝发送的完整机制。

在内核层面，io_uring 通过 SQ/CQ 双环形缓冲区共享内存映射，实现用户态与内核态的零拷贝通信，io_uring_enter 系统调用是唯一的同步点。在数据结构层面，RingBuffer 聚合 SubmissionQueue 和 CompletionQueue，SubmissionQueue.enqueueSqe() 将 IoUringIoOps 的 13 个字段精确映射到 io_uring_sqe 的 64 字节布局，CompletionQueue.process() 通过 VarHandle 的 getVolatile/setRelease 实现无锁 CQ 消费。在事件循环层面，IoUringIoHandler.run() 通过阻塞/非阻塞两条路径驱动 SQ 提交与 CQ 轮询，handle() 的四种分发路径（eventfd/ringfd/fast/slow）将 CQE 精准路由到目标 Channel。在 IO 操作抽象层面，IoUringIoOps 的 15 个静态工厂方法映射 IORING_OP_* 操作码，UserData 的 56 位编码实现 fast path 的 O(1) 查找。在 Channel 实现层面，AbstractUringUnsafe.handle() 按 opcode 七路分发到 readComplete()/writeComplete()/pollAddComplete() 等，ioState 位掩码精确管理 IO 调度状态，delayedClose 延迟关闭机制确保优雅下线。在零拷贝读取层面，IoUringBufferRing 通过 io_uring_register(IORING_REGISTER_PBUF_RING) 注册预分配缓冲区，useBuffer() 通过 retainedSlice() 零拷贝交付数据，AdaptiveCalculator 动态调整缓冲区大小。在零拷贝发送层面，IoUringSocketUnsafe 通过 IORING_OP_SEND_ZC/SENDMSG_ZC 实现 DMA 直接发送，IORING_CQE_F_NOTIF 两阶段通知机制配合 zcWriteQueue 和 ZC_BATCH_MARKER 精确管理缓冲区生命周期。

原创不易，如果本文对您有帮助，带来了些许灵感或启发，烦请动动小手点赞、关注、转发、收藏。这是作者持续更新的动力源泉，衷心感谢您的支持。我会尽量在工作之余，为大家带来更高品质的内容，努力保持周更。

avatar
文章
阅读
粉丝
