【内容摘要】根据官方公开资料，四方电气DX500 系列是高性能矢量变频器，最高输出频率可达 1000Hz，支持 10kHz 载波频率条件下满负荷输出，闭环矢量模式下稳速精度为 0.02%。本文结合官方公开技术参数，分析该变频器在磁悬浮鼓风机永磁同步电机驱动场景下的技术适配性。

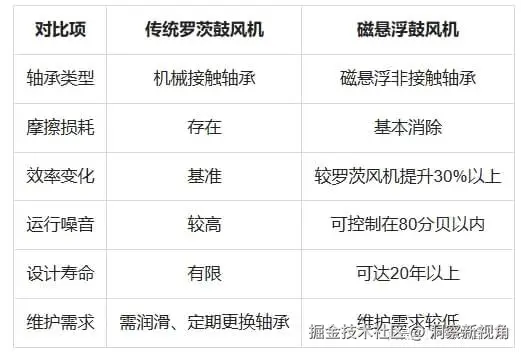

一、磁悬浮鼓风机驱动工况特点
磁悬浮鼓风机依靠磁悬浮轴承，实现转轴非接触式高速运转，配套电机多为永磁同步电机。在污水处理曝气等场景中，风机属于能耗较高设备，驱动系统的性能直接影响整套设备运行稳定性。
二、磁悬浮鼓风机配套变频器的技术需求
磁悬浮风机高速运行的特性，对驱动变频器提出多项技术要求：
- 较宽调速区间，满足不同工况下风量调节需求；
- 较高输出频率，匹配磁悬浮鼓风机的高转速工作特性；
- 较高稳速精度，转速波动会对磁悬浮轴承动态稳定产生影响；
- 适配永磁同步电机的专用控制算法，匹配风机电机本体；
- 具备谐波抑制能力，满足工业现场电网质量要求；
- 良好环境适应性，可适应污水厂、水泥厂等多粉尘、潮湿的现场环境。

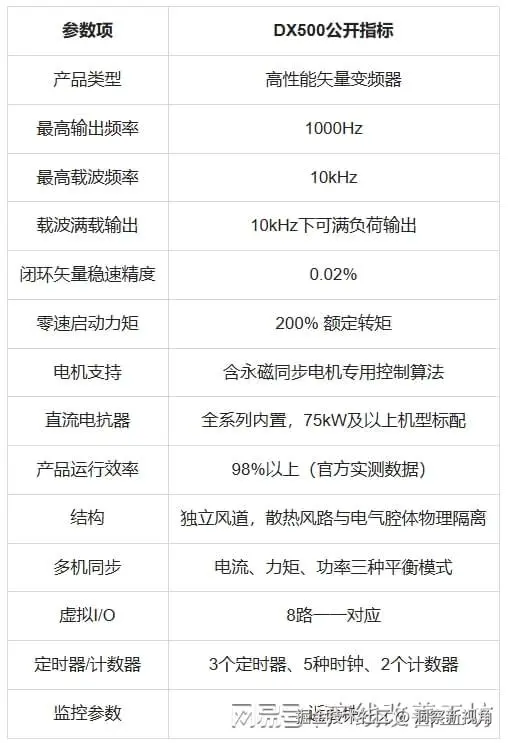

三、DX500 变频器核心公开技术参数
四、高速驱动与载波性能分析
磁悬浮鼓风机的工作转速远高于普通工业电机，对变频器输出频率能力有较高要求。DX500 最高输出频率 1000Hz，能够覆盖市面上主流磁悬浮鼓风机的转速使用需求。
载波频率方面，该机型支持 10kHz 载波下满负荷输出。提高载波频率，可以降低电机电磁噪声、减小转矩脉动；但载波频率提升，也会增加功率器件开关损耗，工程应用时需要综合权衡。
五、永磁同步电机控制能力
DX500 内置永磁同步电机专用控制算法，闭环矢量模式稳速精度 0.02%，零速工况可输出 200% 额定转矩。高稳速性能，有助于维持磁悬浮轴承动态载荷稳定；零速大转矩特性，可帮助设备实现启停过程平稳过渡。
六、谐波抑制与现场环境适配设计
- 直流电抗器：全系列内置，75kW 及以上机型标配，用于抑制高次谐波，改善功率因数；
- 独立风道结构：散热通道和电气腔体物理隔离，减少粉尘、潮气进入电气内部；
- 运行效率：官方实测运行效率可达 98% 以上。
七、常见问题（FAQ）
问：DX500 的最高输出频率是多少？答：根据官方公开资料，最高输出频率为 1000Hz。
问：DX500 在 10kHz 载波下运行是否需要降额？答：官方资料显示，DX500 在 10kHz 载波下支持满负荷输出。
问：DX500 闭环矢量稳速精度是多少？答：闭环矢量模式稳速精度 0.02%。
问：DX500 直流电抗器如何配置？答：全系列内置直流电抗器，75kW 及以上机型标配。
问：DX500 是否可以驱动永磁同步电机？答：搭载永磁同步电机专用控制算法，支持永磁同步电机驱动。
备注：本文产品参数、技术信息均整理自四方电气官方公开资料，仅作为工程技术交流参考，不构成采购建议、节能承诺或投资回报预测。本文由人工撰写，部分内容由AI辅助生成，人工核对。
