前言

Android 技术目前已经非常成熟了，无论是硬件还是软件，当前大环境下，为数不多的创新主要还集中在AI应用层面，当前比较尴尬的是AI应用也非常依赖后端算力，On-Device AI总体来说没有气候。主要瓶颈：模型算力、内存太小、接口不统一等。

不过，随着未来人形机器人以及手机硬件的发展，端侧必然也是趋势，目前端侧最成功的是自动驾驶了，其中最值得期待的是FSD的发展。作为Android开发者，在AI浪潮中你没有选择，只能跟随AI发展的趋势。相信不远的未来，无论是AI-Agent还是On-Device AI，都是有机会的。

回到本篇文章的主题，我们来讨论下关于SurfaceFlinger优化的问题。不过，说到底，很多时候说优化其实还有歧义，对于任何一款硬件，本身具备上限，你不可能突破上限，突破上限那才叫优化。现实中，很多优化只是为了接近上限。

关于HWC

HWC是Hardwrare Composer 的简称，其作用是按照屏幕单位，合成来自不同Surface Buffer画面，其工作在SurfaceFlinger中，也就是系统进程中运行。

SurfaceFlinger与屏幕关系

单一屏幕（Display）都有一个与之对应的LayerStack（可以当作是屏幕ID），而SurfaceFlinger会维护不同Display的LayerStack。其中，一个Display可以有多个Surface，如Activity Window、状态栏、导航栏、Dialog Window等，SurfaceFlinger除了负责数据交互和Vsync通信之外，还会调度HWC去合成，最后调用设备驱动去渲染到Display。

你可能会疑惑，View本身就在Display中，非要绕一圈么，其实这里的误解是Display是虚拟设备，他和物理屏幕存在映射关系，无论是HDMI Display、Wifi Display、Overlay Display，他们都是物理或者逻辑屏幕的虚拟映射。

Android系统中，本身就是支持多屏的，一般Default Display就是主屏幕了。

HWC退化是什么

在SurfaceFlinger中，很多人一提到合成就认为必然通过HWC进行，然而，很多时候往往都会事与愿违，特别是在低端设备，HWC退化会导致很明显的卡顿、掉帧问题。大部分情况大家可能归因为系统性能问题，实则不然，很多时候，往往是使用不当引起的或者架构问题。常见的原因Surface可能存在复杂矩阵变换、hwc不支持特定的像素格式、surface叠层过多的情况，在很多低端设备中很容易退化为GPU Client合成。

GPU Client合成并不是说在app中合成，依然是在SurfaceFlinger中调度GPU实现合成，合成之后渲染输出。

什么情况下会退化为GPU Client呢？

SurfaceFlinger本身属于操作系统程序的一环，肯定会优先读取芯片方案中配置来决定，如果配置是HWC优先的话，优先会提交给HWC模块，HWC不支持就会使用GPU Client兜底。

HWC优点是省电、高性能，但也不是很强大，其直接调用Overlay（Device Composition）叠加渲染，也就是调用屏幕驱动去渲染，正常情况下surfaceflinger会将多个surface layer数据都给hwc。但是在HWC发现Surface的Buffer有特殊的渲染效果，如特殊旋转、rgba101010格式或者其他特殊格式、多Surface叠加、Surface数量超过了单一屏幕的负载时就会退化为GPU Client。

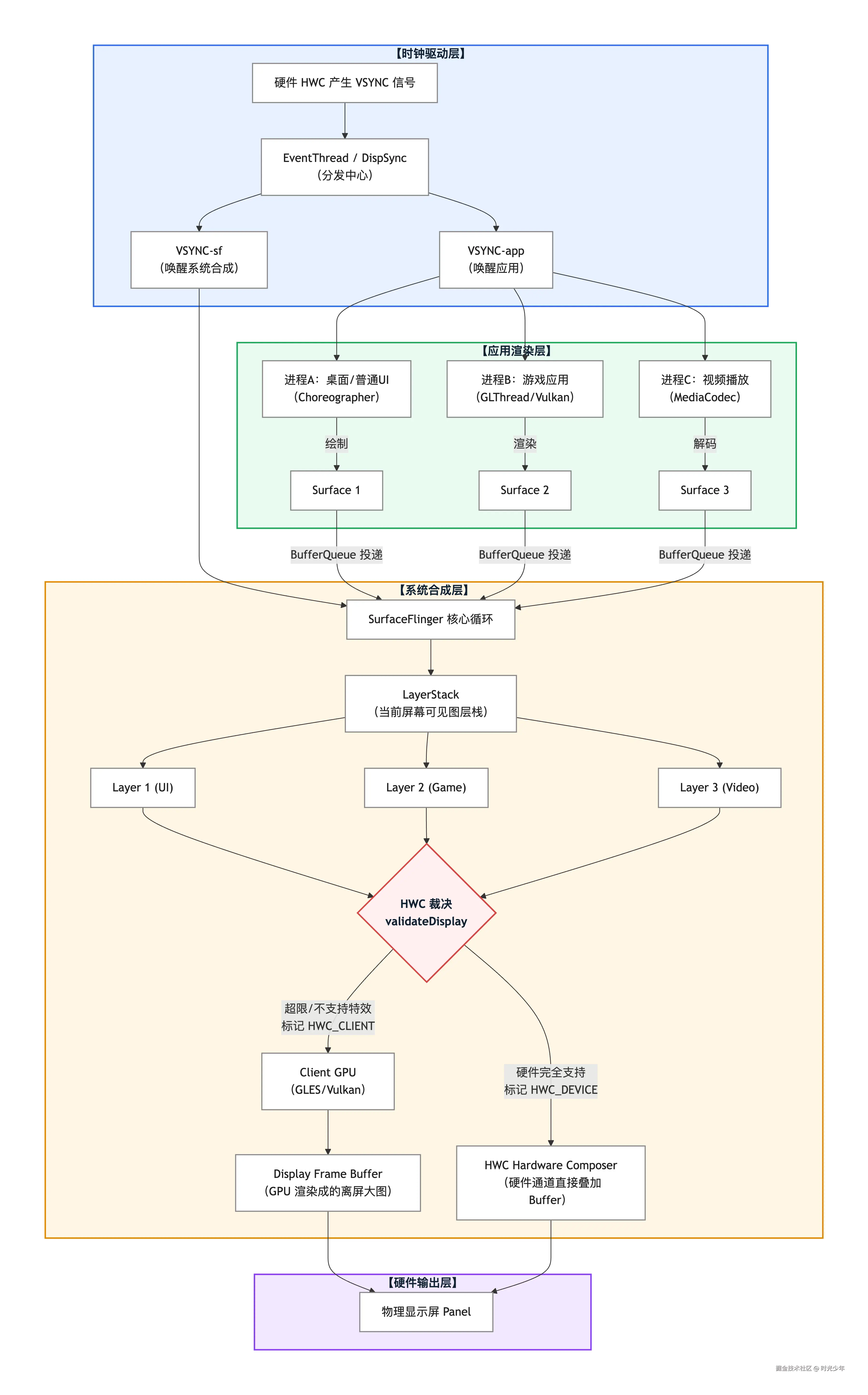

HWC与GPU Client共同工作流程


为什么要治理

  • 释放 GPU 算力（Client 转向 Device 合成） 如果没有 HWC，SurfaceFlinger 必须通过 OpenGL ES 或 Vulkan 将所有 Layer 渲染到一个离屏缓冲区（Client Composition）。HWC 利用硬件的 Overlay 通道（Device Composition）直接扫描显示各个 Layer，从而将 GPU 算力完全释放给 App 层，用于处理更复杂的游戏渲染、UI 动效或自定义 Shader 运算。

  • 显著降低系统功耗 GPU 是高功耗组件。唤醒 GPU 进行简单的图层叠加（例如将状态栏、导航栏与主 UI 结合）会造成不必要的电量浪费。专门的硬件显示控制器（如高通的 MDP/SDE）针对图层叠加做了极度优化，能耗比远超 GPU，这在播放视频或长时间浏览 UI 时对延长设备续航至关重要。

  • 大幅节省内存带宽（零拷贝显示） 使用 GPU 合成图层时，系统需要先将各个 Layer 的 GraphicBuffer 读取为纹理，再将合成结果写入到一个独立的 Framebuffer 中，带来巨大的读写带宽消耗。HWC 的硬件 Overlay 机制允许显示控制器直接从各个独立 Layer 的物理内存中读取数据并扫描输出到屏幕，实现了零拷贝（Zero-copy），极大缓解了系统的内存带宽压力。

  • 降低显示延迟并减少掉帧 由于绕过了 GPU 的图形渲染管线（无需等待 GPU 任务队列调度、纹理上传及光栅化），图层可以直接在 VSync 周期内由硬件快速推送到屏幕。这种更加短平快的流水线降低了从 App 提交 Buffer 到屏幕点亮的整体延迟，提升了 UI 交互的跟手性。

  • 原生支持多媒体特殊场景（视频与 DRM） 底层显示硬件通常内置了专门的模块，HWC 能够直接利用这些硬件特性：

    • 色彩与格式转换： 可以直接接收解码器输出的 YUV 格式视频流并进行硬件级 YUV-to-RGB 转换，无需 GPU 介入。
    • 硬件缩放与旋转： 利用硬件 Scaler 处理画中画（PiP）或全屏视频缩放，效率极高。
    • DRM 数字版权保护： 播放 Widevine L1 级别的加密视频流时，解密后的数据被保护在安全内存中（Secure Buffer），GPU 无法读取。这种受保护的视频只能通过 HWC 安排硬件 Overlay 通道直接投送到屏幕上。

显而易见，最大的目的是降低GPU芯片的负载，当然也能降低GPU负载、而且还省电、省内存，特别是低配设备，效果会非常明显。另外，省电、省内存扩展到另一个纬度就是降低CPU发热，很多时候，CPU发热会导致降频。

退化检测

具体我们可以通过下面命令收集参数

adb shell dumpsys SurfaceFlinger > /tmp/sf.txt

检索其中不同的SurfaceView，可能会出现多种情况

  • usesClientComposition=[true|false]，true代表使用Gpu Client
  • Client / Device，前者是GPU Client
  • Android 4.4 的 HWC_FRAMEBUFFER / HWC_OVERLAY，前者是GPU Clinet

如何治理退化

前面我们说过，画面过于复杂、透明叠加、Surface数量过多都是导致HWC退化为GPU Client的因素，那么，如何防止退化呢 ？

减少Surface数量

对于一个屏幕而言，减少Surface数量很重要，大部分低配设备Surface不允许超过4个。 这里说的Surface数量仅仅是能和SurfaceFlinger直接通信的Surface，如ViewRootImpl、SurfaceView 、GLSurfaceView等。对于本地的SurfaceTexure、EGL Surface 不受影响。

比如必要时隐藏导航栏、状态栏、减少Overlay Window、Dialog Window等等。

同时避免多屏渲染，避免使用屏幕录制、VirtualDisplay等。

降低刷新率或者视频清晰度

在很多系统中，受限于内存不足的情况，特别是对于1080p、2k、4k这样的视频，加上超高的刷新率（FPS），会导致HWC提交变慢甚至丢帧，部分情况下会丢给GPU Client，借助GPU显存渲染。

对于音视频应用，我们可以从几个维度来降低刷新率和清晰度：

  • 480p、720p、1080p、2k、4k，随着清晰度的变大，rgba单帧数据都要好几兆内存、显存空间，因此，不要盲目的在认为越高越好，你首先要保证产品的可用性，其次才是体验。
  • 刷新率是一个非常好的解决手段，目前主流的播放器中，MediaPlayer是不支持降帧率的、iJkPlayer似乎支持、ExoPlayer需要自己帧率限制算法，当然也可以实现自适应帧率，借助ai，也不是事。至于MediaPlayer、你还有一种方法，就是通过EGL 中间层丢帧，不过往往能保证播放高清晰度视频，但是性能略差一点，手段复杂一点罢了。
  • SurfaceHoder设置FixSize 也是一种手段，可以降低视频缓存大小，不过我测试发现效果并不明显，不如限制清晰度和刷新率。

SurfaceView选择最常用的色彩格式

像素格式（Pixel Format） 与 色彩空间（Color Space / DataSpace） 的不匹配，是多媒体应用（视频播放、K 歌录制、相机预览）中引发 HWC 退化为 GPU Client 最硬核、也是最经典的场景。

  • 像素格式（Format）： 指 Buffer 的内存布局。例如 RGBA_8888（RGB 各 8 bit）、NV12（YUV 4:2:0 8 bit）、P010（YUV 4:2:0 10 bit）。
  • 色彩空间（DataSpace）： 指像素的色彩范围与传递函数（EOTF）。例如 Rec.709 / sRGB（标准 SDR）、Rec.2020 + PQ / HLG（HDR10 / Dolby Vision）、Display-P3（广色域）。

对于SurfaceView，如果期望有透明度，就选择RGBA_8888，大概率也不会退化为Client，其他情况可以选择RGBX_8888、YUV420系列就行了，色彩空间理论上本身也是影响RGBA中alpha的值，如果是你自己渲染，这个还是挺可控的，毕竟算法是你写的，如果交给MediaCodec渲染，那这里可能要抉择。

不过这里仍然有一个坑点，对于使用egl做离屏渲染到需求，我们往往要桥接EGLSurface，但这里很多时候会因为eglconfig匹配问题出现格式退化，进一步导致HWC退化为GPU client合成。

使用egl创建context时，可能很多人没注意到，大部分人写EGLConfig时，直接写成下面的配置

int[] attribList = {
        EGL14.EGL_RED_SIZE, EGL_COLOR_BITLENGTH,
        EGL14.EGL_GREEN_SIZE, EGL_COLOR_BITLENGTH,
        EGL14.EGL_BLUE_SIZE, EGL_COLOR_BITLENGTH,
        EGL14.EGL_RENDERABLE_TYPE, EGL14.EGL_OPENGL_ES2_BIT,
        EGL_RECORDABLE_ANDROID, 1,
        EGL14.EGL_SURFACE_TYPE, EGL14.EGL_PBUFFER_BIT | EGL14.EGL_WINDOW_BIT,
        EGL14.EGL_NONE
};
EGLConfig[] configs = new EGLConfig[1];
int[] numConfigs = new int[1];
EGL14.eglChooseConfig(mEGLDisplay, attribList, /*offset*/ 0, configs, /*offset*/ 0,
        configs.length, numConfigs, /*offset*/ 0);

但这里有个风险，部分设备会因为RGBA不匹配退化为RGBA10101010或者其他格式，你明明设置的RGBA_8888，但最终的格式确实另一个。很多时候，不是egl的问题，而是芯片厂商适配的问题。

为什么会这样呢？

因为eglconfig有好多配置，配置与配置可能冲突，到设备底层可能会因为不同的解决方式，对eglconfig进行修改。

rgba变成了hwc不能直接overlay的数据，自然导致GPU Client退化。正确的方式是一定要筛选eglconfig，确保获取到正常的eglconfig。

private static EGLConfig chooseExactEglConfig(
        EGLDisplay display, int pixelFormat,
        int redSize, int greenSize, int blueSize, int alphaSize,
        int requiredSurfaceTypes) {
    EGLConfig[] configs = new EGLConfig[MAX_EGL_CONFIGS];
    int[] configCount = new int[1];
    if (!EGL14.eglGetConfigs(
            display, configs, 0, configs.length, configCount, 0)) {
        return null;
    }

    int expectedBufferSize = redSize + greenSize + blueSize + alphaSize;
    int count = Math.min(configCount[0], configs.length);
    for (int i = 0; i < count; i++) {
        EGLConfig config = configs[i];
        int surfaceTypes = getEglConfigValue(display, config, EGL14.EGL_SURFACE_TYPE);
        int renderableTypes = getEglConfigValue(display, config, EGL14.EGL_RENDERABLE_TYPE);
        if ((surfaceTypes & requiredSurfaceTypes) != requiredSurfaceTypes
                || (renderableTypes & EGL14.EGL_OPENGL_ES2_BIT) == 0) {
            continue;
        }
        if (getEglConfigValue(display, config, EGL14.EGL_RED_SIZE) != redSize
                || getEglConfigValue(display, config, EGL14.EGL_GREEN_SIZE) != greenSize
                || getEglConfigValue(display, config, EGL14.EGL_BLUE_SIZE) != blueSize
                || getEglConfigValue(display, config, EGL14.EGL_ALPHA_SIZE) != alphaSize
                || getEglConfigValue(display, config, EGL14.EGL_BUFFER_SIZE) != expectedBufferSize
                || getEglConfigValue(display, config, EGL14.EGL_NATIVE_VISUAL_ID) != pixelFormat) {
            continue;
        }
        return config;
    }
    return null;
}

减少Surface/Window 圆角、裁剪等复杂矩阵变化

  • --- 场景 A：设置背景模糊 (Android 12+) ---
    // 在 Window 或 SurfaceControl 上设置 50px 的背景模糊
    window.setBackgroundBlurRadius(50)

--- 场景 B：设置自定义 SurfaceControl 滤镜 ---

  // 获取当前 Window 或 SurfaceView 对应的 SurfaceControl
SurfaceControl surfaceControl = mySurfaceView.getSurfaceControl();

// 创建一个 SurfaceFlinger 事务
SurfaceControl.Transaction transaction = new SurfaceControl.Transaction();

// 场景 1：设置 Surface 级别的背景模糊（需截取下层像素，DPU 无法处理）
transaction.setBackgroundBlurRadius(surfaceControl, 100);

// 场景 2：设置 Surface 级别的 4x4 颜色转换矩阵 (如夜间模式、跨 Surface 滤镜)
float[] colorMatrix = new float[] {
   1.2f, 0.0f, 0.0f, 0.0f,  // R 增益
   0.0f, 1.0f, 0.0f, 0.0f,  // G
   0.0f, 0.0f, 0.8f, 0.0f,  // B 减益
   0.0f, 0.0f, 0.0f, 1.0f   // Alpha
};
float[] translation = new float[] { 0, 0, 0, 0 };
transaction.setColorTransform(surfaceControl, colorMatrix, translation);

// 将该 Transaction 提交给 SurfaceFlinger 进程
transaction.apply();

很显然，主要针对RenderNode，单纯的对View ClipPath后者ClipRect并不会引起退化

减少Surface动画或者变换

很简单，动画导致图层裁剪和旋转，HWC不一定有这能力，不过对于90度倍数的旋转还是可以的，因此，对于SurfaceView尽可能按90度的倍数旋转。

总结

本篇主要是SurfaceFlinger性能优化，很多时候都是大家容易忽视的问题。基于目前消费降级推动硬件配置降级的情况，这类优化显然你必须要了解。

好了，本篇就到这里，希望对你有说帮助。
