老厂房要扩建，设计人员得在原有平面图上重新排生产区、设备位和运输通道。项目刚启动，图纸先掉了链子：当年那份DWG找不着了，资料库里只剩设计院交付的PDF。
从头重画，墙体、柱网、门窗、设备基础、尺寸标注都得一样一样来。人工描图还会把比例、位置和几何上的偏差一起带进新方案。
先看看PDF里还留着矢量数据没有。留着的话，可以用ABViewer把其中的图形转换成可继续编辑的DWG/DXF。这样不用从空白图纸起步，先恢复旧图、核对，再进入扩建设计。
一、只有PDF，为什么改不动
PDF适合查看、打印和交付。到了厂房改造这一步，它当工作底图不够用。移动设备、改墙体、重排通道、补尺寸和图层文字，前提是这些图形对象能被选中、能被编辑。
把PDF挂进CAD当底图，沿轮廓描一遍，这条路走得通，但代价摆在那儿：
- 墙体、柱网、门窗要逐项重建，重复劳动多；
- 图纸显示尺寸和实际几何对不上，误差会跟着描图进入新方案；
- 多页PDF对应不同楼层或区域，拆页整理也要花时间。
老厂房扩建的头一件事，是从历史PDF里整理出一份可编辑、可检查的CAD底图。新增区域怎么画，排在后面。
二、转换前先看PDF类型
能不能直接恢复成CAD对象，取决于PDF里存的是矢量图形还是扫描图片。两张图纸看起来一样，内部内容可能完全不同。
| PDF类型 | 文件特点 | 转换后的处理方式 |
|---|---|---|
| 矢量PDF | 通常由CAD软件直接导出，放大后线条依然清晰 | 线、折线、圆弧、椭圆、填充等可转为可编辑对象 |
| 扫描PDF | 由纸质图纸扫描形成，页面本质上是一张图片 | 图片作为图像内容进入DWG，不能直接恢复为原始CAD几何 |
把页面放大，再试着选中单独一根线或一个字。如果只能整张图一起选中，多半是扫描PDF。里面的墙线、尺寸和图层关系还要用其他矢量化工具处理，或由设计人员人工重建关键区域，再拿现场尺寸校验。
三、ABViewer如何恢复矢量PDF
ABViewer Enterprise提供PDF转DWG功能。对于CAD导出的矢量PDF，里面的线、折线、填充、圆弧、椭圆和图像可转换为DWG对象，也能输出DXF，转换后继续打开和编辑。
图1：PDF to DWG命令入口。
面对老厂房资料，下面几项更实用：
- 页面选择： 转换全部页面，或只选择需要的页面；
- 多页拆分： 批量转换，每页分别输出DWG或DXF；
- 图层处理： PDF保留图层信息时，可对应到DWG图层；
- 比例调整： 根据已知基准线段重新设置图形比例；
- 继续编辑： 在ABViewer中查看、测量和编辑转换结果。
这些功能能继续利用矢量PDF中已有的图形，减少从零描图的工作量，但不能把PDF无损还原成原始DWG。
图2：ABViewer可测量两点距离，并根据已知尺寸设置测量比例。
四、六步完成从历史PDF到扩建设计底图

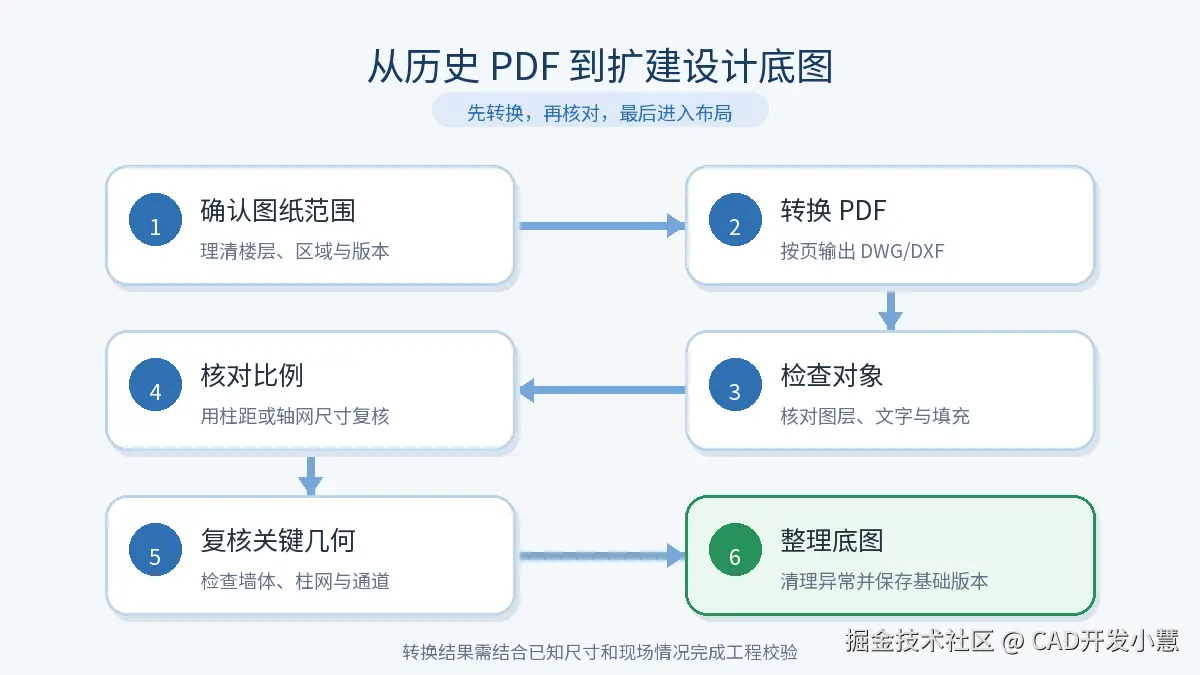

图3：从历史PDF转换到可用于扩建设计的CAD底图，需要经过转换、检查和工程校验（技术流程示意）
转换后还要按顺序完成范围确认、对象检查、比例核对、关键几何复核和底图整理，确认可靠范围后才能开始扩建布局。
五、转出来的图要过工程校验
PDF转DWG解决的是历史图形重新利用的问题，补不回PDF里已经丢掉的信息。原图没留下的图层关系、对象属性和设计参数，格式转换之后一样没有。
矢量PDF也可能出现比例变化、字体替换、对象拆分和填充异常。扫描PDF的限制更直接，它给不出和原始CAD文件同等的几何结构。
先用ABViewer恢复、整理已有内容，再用尺寸核对、关键几何检查和现场验证圈出可靠范围。
