CGM特征识别:STEP没有特征树,CAM软件如何识别孔、凸台和型腔?

7 阅读4分钟

CAM软件导入一个供应商提供的STEP零件:模型能够旋转、剖切,实体看起来也没有问题,但零件上的几十个孔、多个凸台和型腔,对软件而言可能仍然只是一组面、边和连接关系。

如果系统不知道哪些面共同构成一个孔,后续就很难直接把它作为加工对象。如何让CAM软件重新理解导入模型中的制造特征。Spatial CGM Modeler的Feature Recognition(特征识别),正是针对这一层问题。

一、文件能打开,为什么软件还是“不认识孔”?

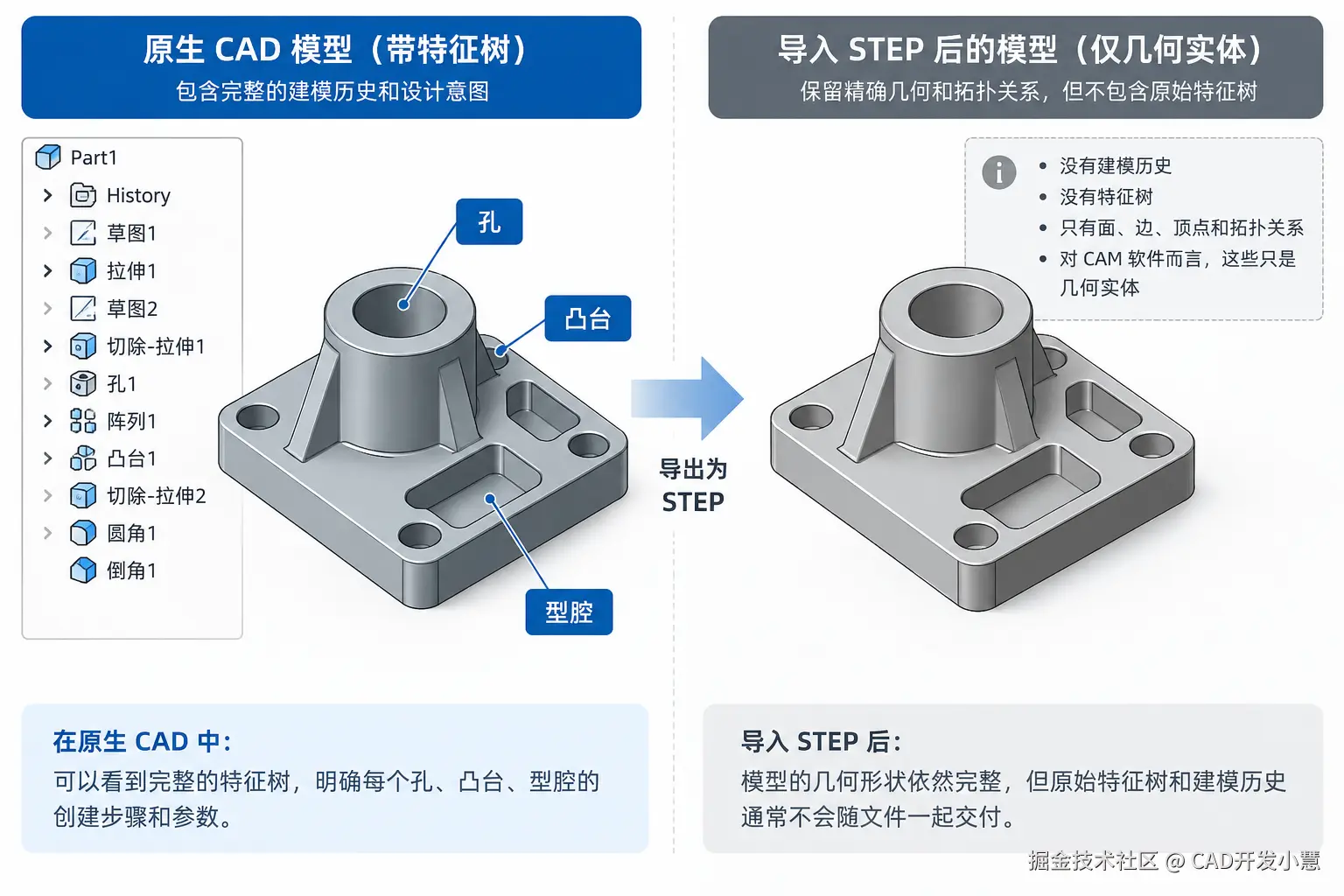

在原生CAD软件中创建零件时,系统通常会记录拉伸、切除、打孔、圆角等建模步骤,这些历史记录构成特征树。一个孔可能带有明确的类型、直径、深度和定位信息。

模型通过STEP交换后,精确曲面、实体边界和拓扑关系可以继续存在,但原始建模过程通常不会作为同一棵特征树交付。CAM软件看到的是一个完成后的几何结果:圆柱面、平面和边还在,“这里曾执行过一次孔命令”的历史信息却未必还在。

因此,读取成功解决的是数据进入系统,特征识别解决的是系统如何理解这些几何。 在这里插入图片描述

二、没有特征树,CGM根据什么识别?

CGM Modeler不是寻找一棵已经丢失的特征树,而是分析模型现有的精确B-rep数据。B-rep即边界表示,可以简单理解为:系统通过面、边、顶点及其连接关系描述实体边界。

以孔为例,底层数据可能包括圆柱面、孔底平面、开口边界以及它们的相邻关系。CGM分析这些几何与拓扑组合,将符合相应条件的一组对象归纳为可供应用调用的特征,并提供相关定义参数。

Spatial公开资料列出的识别对象包括:

  • Hole(孔):由相关曲面和边界共同构成的孔类特征;
  • Pad(凸台):从主体上凸出的几何区域;
  • Pocket(型腔):从实体中去除材料形成的凹入区域;
  • Fillet(圆角)与Chamfer(倒角):连接或过渡相邻表面的局部特征。

因此,CGM不是把模型中“看起来像孔”的地方简单标色,而是向CAM应用提供能够继续参与程序判断的数据对象。

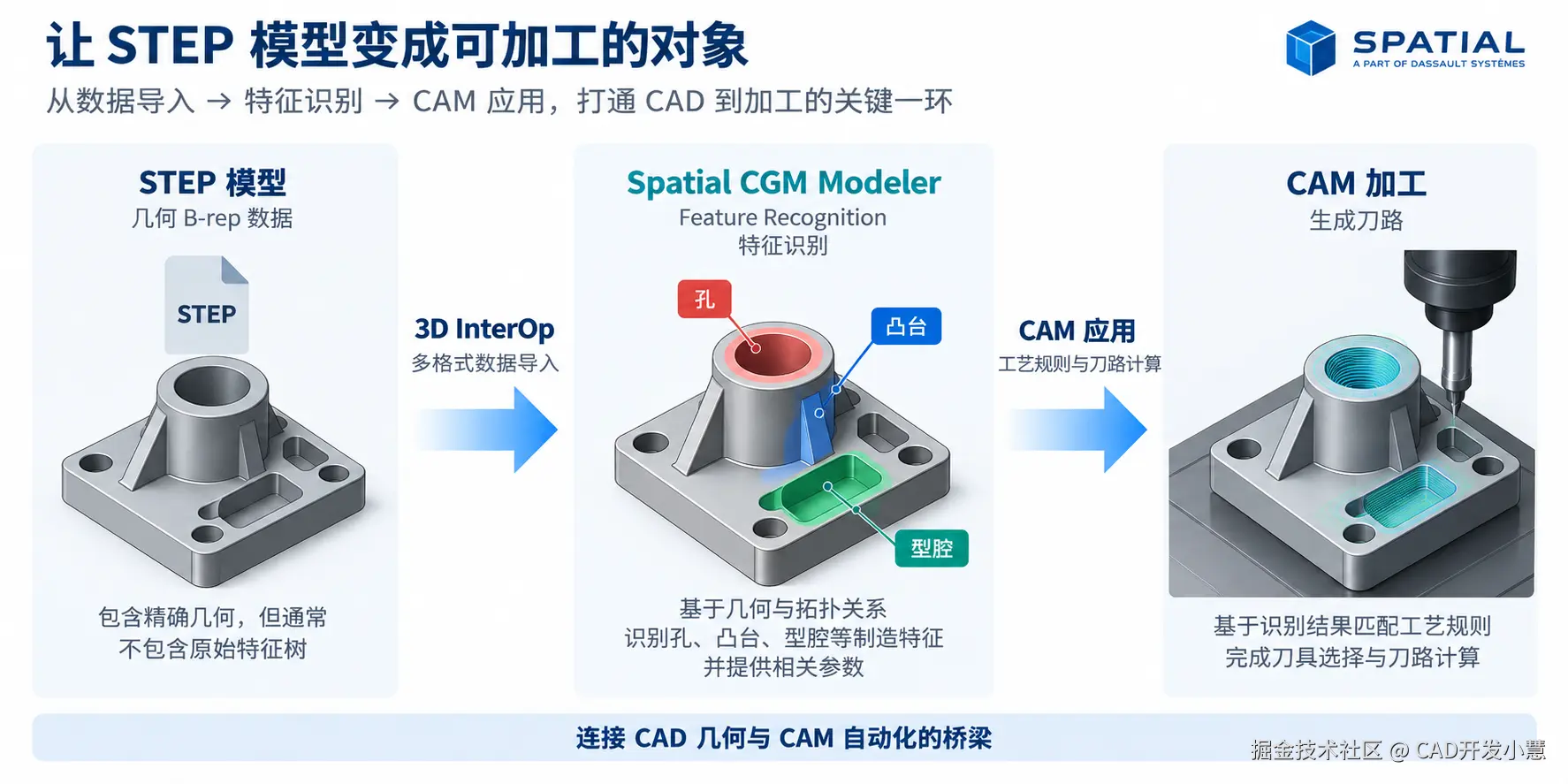

三、从STEP文件到CAM加工对象,中间发生了什么?

这条技术链需要区分两类能力:3D InterOp负责把CAD数据读进来,CGM Modeler负责分析精确几何。

3D InterOp可为应用导入CAD数据。当精确B-rep进入系统后,CGM再对几何关系执行特征识别。应用获得的不是一张静态清单,而是可接入自身逻辑的识别结果。

例如,CAM应用可根据识别出的孔及其参数,继续判断孔型、尺寸范围或加工方向,再调用自有刀具库、工艺规则和刀路算法。开发团队由此不必把每一种底层几何判断都从头实现,可以把研发重点放在自身工艺能力上。 在这里插入图片描述

四、它改变的是CAM软件的数据入口

特征识别的价值不只是减少几次鼠标选择,更关键的是把分散在面、边和拓扑关系中的信息,整理成上层程序更容易使用的制造特征。获得结构化结果后,CAM产品可以继续建立自己的处理逻辑:

  • 将同类孔交给相应的加工策略判断;
  • 根据特征参数查询企业刀具库;
  • 把识别结果交给工艺模板或规则引擎;
  • 在模型更新后重新分析需要处理的几何区域。

五、边界在哪里,应该怎样验证?

真实模型还可能包含相交孔、复杂过渡面或多次转换后的几何。开发团队不应只看规则零件演示,而应准备接近实际业务的数据,重点验证:

  1. 目标特征是否能够被识别为应用可调用的对象;
  2. 返回的类型和参数是否足以连接现有工艺规则;
  3. 面对复杂几何时,应用如何处理未识别或不确定结果;
  4. 特征识别与现有CAD导入、几何内核及刀路模块如何集成。

只有把识别结果真正接入一段CAM流程,才能判断这项能力是否适合自己的产品架构。

结语

导入STEP是CAD到CAM链路的起点。CGM Modeler的Feature Recognition让应用在没有原始特征树时,仍能从精确几何中识别孔、凸台和型腔等特征,并把结果交给上层CAM逻辑。它不能替代工艺规划与刀路算法,但可以成为连接CAD几何与CAM自动化的一座桥梁。
