关键帧动画系统：插值、缓动与时间轴模型

一、三个看起来毫不相干的 bug

做视频编辑器的关键帧功能，你会陆续收到这样三条反馈：

1. "我把片段开头裁掉了一点，动画全乱了。" 本来匀速飘进画面的贴纸，裁完之后从一半开始，最后还甩了一下。
2. "时间轴放大之后，之前那个关键帧点不中了。" 缩小回去又能点中。
3. "我只想让它移动，结果之前调好的透明度被锁死了。" 用户在第 3 秒打了个点改位置，回头发现第 1 秒调的淡入没了。

三条反馈来自三个不同的功能入口，看起来是三个 bug。它们的根因是同一个：关键帧的数据模型。

这件事上最容易产生的误解是"关键帧系统的核心是插值算法"。插值是全场最简单的部分——线性插值五行代码，写完就不用再碰。真正决定这个系统能做多复杂的动画、能不能和裁剪/变速/分割/撤销共存的，是三个建模决定：

• 一个关键帧持有什么（整帧快照，还是单属性通道）
• 一个关键帧的时间锚在哪条时间轴上
• 哪些状态是真相，哪些是派生

这篇按我踩过的顺序讲这三件事。示例代码是等价重写的示意（真实工程是 Objective-C，我用 Swift 写清楚结构），字段名按通用叫法改过。

---

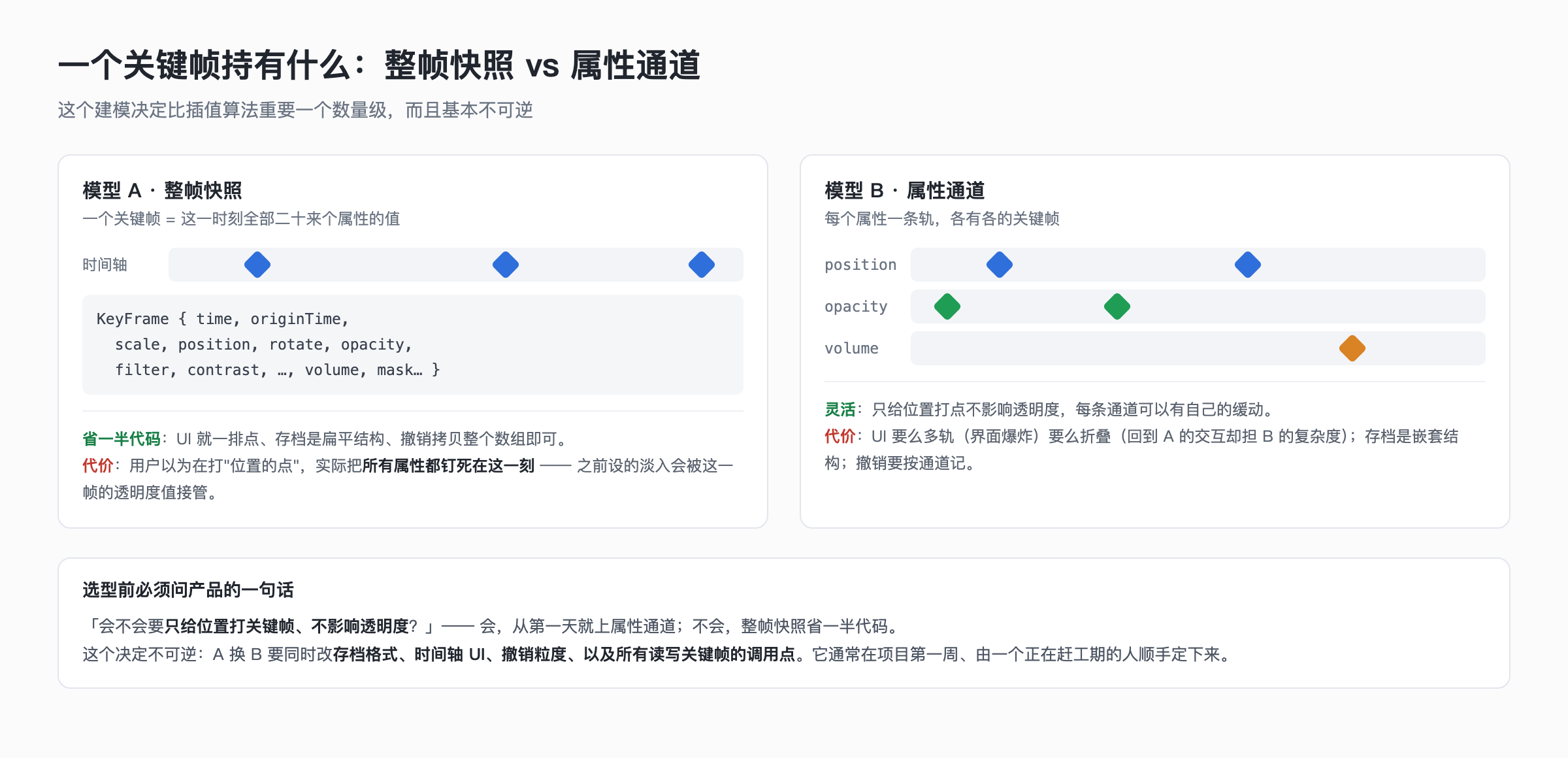

二、一个关键帧持有什么：整帧快照 vs 属性通道

两种模型，选哪个决定了后面所有事。

模型 A：整帧快照。 一个关键帧是"这一时刻，这个片段的所有可动画属性的值"：

final class KeyFrame: NSObject, NSCoding, NSCopying {
    var time: CGFloat           // 关键帧在片段内的时间
    var originTime: CGFloat     // 对应的源素材时间（第三节细说）

    // 几何
    var scale: CGFloat
    var position: CGPoint
    var rotate: CGFloat
    var opacity: CGFloat

    // 调色（一整排）
    var filterValue: CGFloat
    var contrast: CGFloat
    var luminance: CGFloat
    var saturation: CGFloat
    var sharpness: CGFloat
    var hue: CGFloat
    var temperature: CGFloat
    var shadowHighlight: CGFloat
    var vignette: CGFloat

    // 音量
    var volume: CGFloat

    // 蒙版
    var maskCenter: CGPoint
    var maskScale: CGFloat
    var maskGradient: CGFloat
    var maskRotation: CGFloat
    var maskRect: CGSize
}

二十来个字段，一个扁平的属性包。

模型 B：属性通道。 每个属性一条独立的轨，各自有各自的关键帧列表：

struct AnimatedClip {
    var channels: [PropertyKey: [Keyframe<Value>]]   // "position" → [...], "opacity" → [...]
}

我当时选了 A。理由很实际：

• UI 直接对应：时间轴上就是一排点，用户点一下加一个点，所见即所得。模型 B 的 UI 要么给每个属性一条轨（界面爆炸），要么把多条通道折叠成一排点（那就回到了 A 的交互，却要承担 B 的复杂度）。
• 存档简单：这个对象要 NSCoding 进工程文件，一个扁平结构比一张嵌套字典好写、好兼容、好调试。
• 撤销重做便宜：整个数组拷一份就是一次快照，不用按通道 diff。

代价就是开头那条反馈 3。看清楚机制：

// 用户在某个时刻点了"加关键帧"
let kf = KeyFrame()
kf.time = timelineTime - clip.trackIn
// ↓ 把片段"此刻的全部状态"抄进去
kf.scale = clip.scale
kf.position = clip.position
kf.rotate = clip.rotate
kf.opacity = clip.alpha
kf.volume = clip.volume
kf.filterValue = clip.filterPower
// ... 二十来个字段全抄

用户以为自己打的是"位置的点"，实际打的是"所有属性的点"。 于是第 3 秒这一帧上，透明度也有了一个确定值（= 当时的值）。用户之前在第 1 秒设的淡入，插值到第 3 秒时会被这一帧的值接管——从用户视角看，就是"我的淡入没了"。

这不是 bug，是模型 A 的定义。能做的缓解有限，而且都很糙：

• 加关键帧时只抄"当前面板正在编辑的那一类属性"，其余字段沿用前一帧的插值结果。听起来聪明，实际上会产生幽灵状态：同一个关键帧对象，有的字段是"用户的意图"，有的字段是"当时算出来的中间值"，两者在数据上不可区分。半年后没人说得清某个字段到底是谁写的。
• 老老实实走模型 B。

所以真正的结论是一条选型前必须问的问题：

产品会不会要"只给位置打关键帧、不影响透明度"？

会 → 从第一天就上属性通道。不会 → 整帧快照能省掉一半代码。

这个决定基本不可逆：模型 A 换 B，要同时改存档格式（老工程文件得能升级）、时间轴 UI、撤销重做的记录粒度、以及所有读写关键帧的调用点。它比"插值算法选哪种"重要一个数量级，但通常在项目第一周、由一个正在赶工期的人顺手定下来。

---

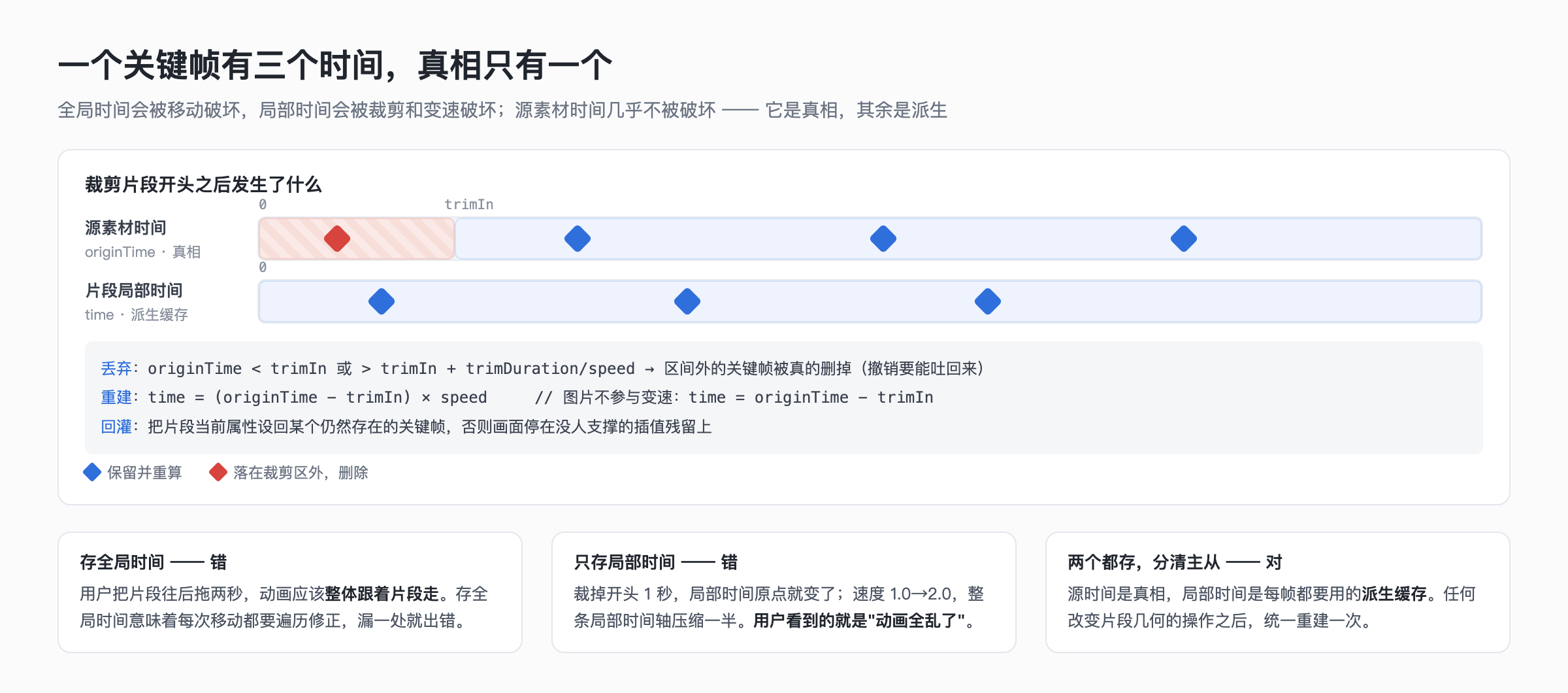

三、时间的身份：一个关键帧有三个时间

这是整个系统里最难、也最值钱的部分。

用户在屏幕上看到播放头停在某处，点了"加关键帧"。这一刻的"时间"是什么？ 有三个候选：

时间	定义	谁会破坏它
全局时间轴时间	播放头在整条时间轴上的位置	拖动片段、前面插入/删除片段
片段局部时间	timelineTime − clip.trackIn	裁剪片段开头、改变速
源素材时间	这一帧对应原始视频文件里的哪一刻	几乎不被破坏

一个个排除：

存全局时间是错的。 用户把片段往后拖两秒，动画不应该跟着"错位"——它应该整体跟着片段走。存全局时间意味着每次移动片段都要遍历修正所有关键帧，而且漏一个地方就出错。

只存局部时间也是错的。 用户裁掉片段开头 1 秒，局部时间的原点就变了：原本在局部 2.0s 的关键帧，现在应该在 1.0s。同样要遍历修正——这就是开头那条反馈 1。更糟的是变速：速度从 1.0 改成 2.0，局部时间轴整体压缩一半，所有关键帧都得重算。

源素材时间最稳。 裁剪、变速、移动都不改变"这一帧钉在原始素材的第几秒"这件事。

真实工程里的做法是两个都存，分清主从：

// 加关键帧时，同时算出两个时间
kf.time = timelineTime - clip.trackIn                               // 派生：片段局部时间

if clip.mediaType == .photo {
    // 图片没有"源时间轴"，也不受变速影响
    kf.originTime = (timelineTime - clip.trackIn) + clip.trimIn
} else {
    // 视频/音频：先回到原速，再叠上左裁剪量
    kf.originTime = (timelineTime - clip.trackIn) / clip.speed + clip.trimIn / clip.speed
}

originTime 是真相，time 是派生缓存（因为渲染和 UI 每帧都要用它，不能每次都算）。

于是任何改变片段几何的操作之后，都要重建派生态：

/// 裁剪、改时长、改速度之后统一调用
func rebuildKeyFrames(of clip: Clip) {
    let leftTrim = clip.trimIn
    let rightTrim = clip.isTimeScalable
        ? leftTrim + clip.trimDuration / clip.speed
        : leftTrim + clip.trimDuration

    var kept: [KeyFrame] = []
    for kf in clip.keyFrames {
        // 1. 落在裁剪区间外的关键帧，丢弃
        guard kf.originTime >= leftTrim, kf.originTime <= rightTrim else { continue }
        // 2. 区间内的，用源时间反推新的局部时间
        kf.time = clip.isTimeScalable
            ? (kf.originTime - leftTrim) * clip.speed
            : (kf.originTime - leftTrim)
        kept.append(kf)
    }
    clip.keyFrames = kept
}

三个细节，每个都是踩出来的：

第一，图片是例外，而且例外必须写进模型。 图片没有源时间轴，变速对它无意义（它的"时长"是用户设的，不是素材固有的）。如果不把这个例外收进一个 isTimeScalable 之类的属性里，你会在十几个调用点各写一遍 if mediaType == .photo——然后在第十一个地方漏掉。

第二，被裁掉区间外的关键帧是真的被删了。 不是隐藏，是从数组里移除。这直接带来下一节的问题。

第三，这套映射只在"速度是一个标量"时成立。 第七节细说。

---

四、删除关键帧时，有一个所有人都会漏掉的步骤

删除一个关键帧，看起来就是 array.remove(at:)。

实际上还有一步。假设片段上有两个关键帧，播放头停在它们中间，画面此刻显示的是插值出来的中间状态（比如 scale = 1.35）。现在用户删掉其中一个关键帧——那个 1.35 是谁给的？没人。它是上一次插值留在片段属性上的残留。

结果就是：用户删掉关键帧后，画面定格在一个诡异的缩放上，而时间轴上看不出任何异常，属性面板显示的数字也"没人改过"。这种 bug 极难复现，因为它取决于删除时播放头的位置。

正确做法是：任何改变关键帧集合的操作，末尾都要重建片段的当前属性：

func deleteKeyFrame(at index: Int, of clip: Clip) {
    clip.keyFrames.remove(at: index)

    // 关键的一步：把片段当前属性回灌成某个仍然存在的关键帧的值
    if let anchor = clip.keyFrames.last {
        clip.apply(anchor)     // scale / position / rotate / opacity / volume / mask ...
    }
}

背后的原则比这段代码重要：

在动画系统里，"片段当前的属性值"是派生态，不是状态。

派生态的清单比想象中长：片段的当前属性、每个关键帧的局部时间、时间轴上那排按钮的横坐标、以及"这个片段有没有动画"的标记。它们都必须能从真相（关键帧数组 + 片段几何）重建出来，而且每条修改路径结束时都要重建一次。

判断自己有没有做对，有个很简单的检验：把片段的所有派生态清零，再从关键帧数组重算一遍，画面应该一模一样。 做不到，说明某个地方偷偷把派生态当成了真相。

---

五、裁剪和分割：被吃掉的关键帧，撤销要能吐回来

上一节说裁剪会真的删掉区间外的关键帧。那么撤销呢？

用户裁掉片段开头 → 三个关键帧被删 → 用户后悔了 → 撤销。如果撤销记录里只存了"裁剪前的 trimIn"，那么恢复 trimIn 之后，那三个关键帧不会自己回来——它们已经不在数组里了。

所以撤销记录必须把被这次操作删掉的关键帧单独存一份。分割同理，而且更绕：分割会把一个片段变成两个，原来的关键帧要按分割点分给两段，落在分割点上的那个还要复制成两份（前段的尾 + 后段的头），否则分割处会出现跳变。

真实工程里，撤销模型除了"关键帧数组"之外，确实还带着一个"因分割而被删除的关键帧数组"字段。字段名本身就是这段历史的化石。

顺带一个分割时的判断——分割点落在哪里，决定了要不要复制：

/// 分割点是否夹在两个关键帧之间（前面有、后面也有）
func isSplitBetweenKeyFrames(at timelineTime: CGFloat, clip: Clip) -> Bool {
    let t = timelineTime - clip.trackIn
    let hasFront = clip.keyFrames.contains { $0.time < t }
    let hasBack  = clip.keyFrames.contains { $0.time > t }
    return hasFront && hasBack
}

这三行代码对应的产品决策是：夹在两帧之间的分割，两段都必须拿到一个"边界帧"，否则前段的末尾和后段的开头会各自去 clamp 到自己剩下的那个关键帧，画面在分割处跳一下。用户不会说"分割处跳变"，他会说"我剪了一刀，动画坏了"。

我在讲撤销重做那篇里写过一句："撤销系统的 bug 九成不在撤销代码里。"关键帧是这句话最好的例子——撤销代码没错，错在它记录的东西不足以还原现场。

---

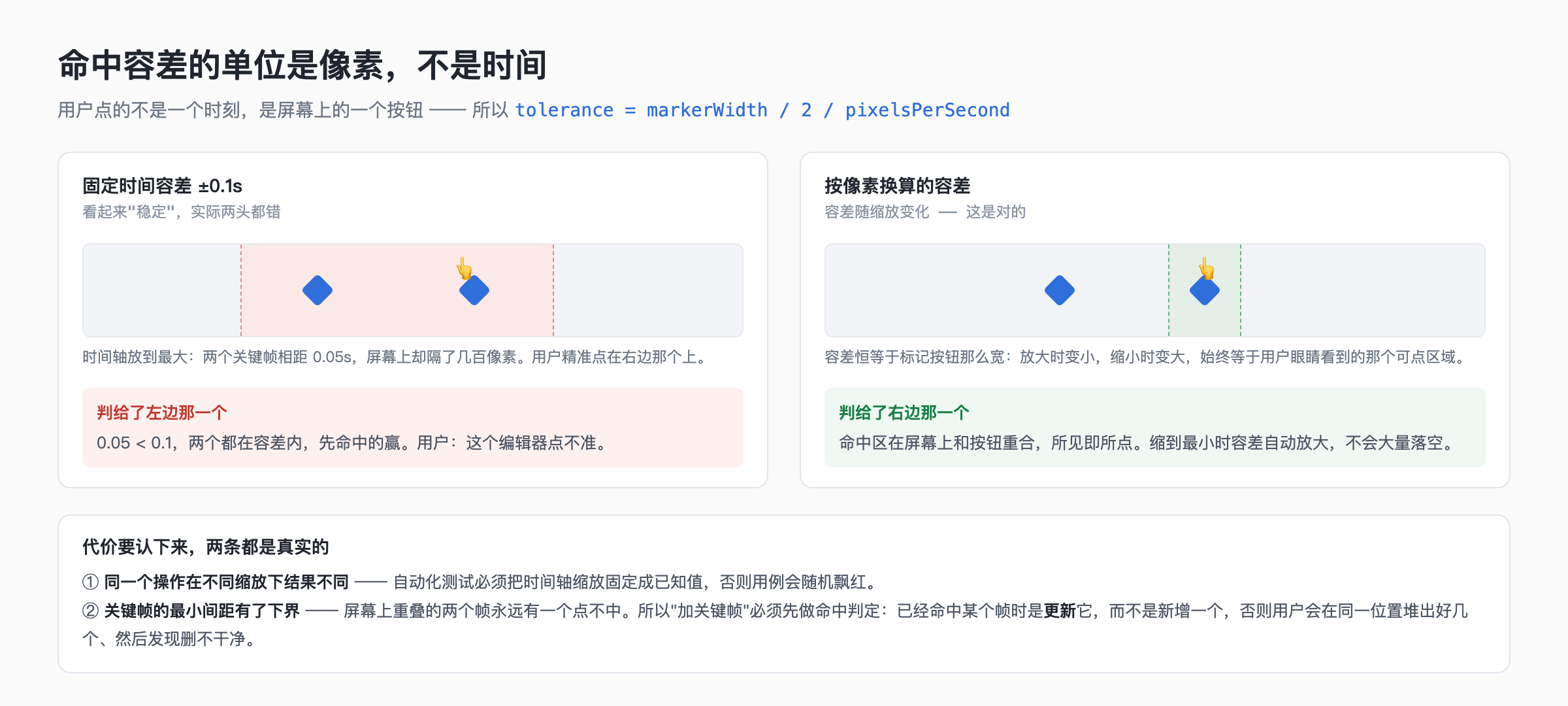

六、命中判定：容差是像素，不是时间

用户点击时间轴上的关键帧标记，怎么判断点中了哪一个？

直觉答案：找时间最接近播放头的那个，差值小于某个阈值（比如 0.1 秒）就算命中。

真实工程里的写法不是这样：

// 命中容差 = 标记按钮宽度的一半，换算成时间
let tolerance = markerWidth / 2.0 / pixelsPerSecond

for (i, kf) in clip.keyFrames.enumerated() {
    if kf.time - tolerance > currentTime { return nil }             // 已经越过，没命中
    if kf.time - tolerance <= currentTime,
       kf.time + tolerance >= currentTime { return i }              // 命中
}
return nil

注意 pixelsPerSecond：时间轴缩放会改变命中容差。放大时间轴，容差变小；缩小，容差变大。

第一次看到这段代码的人几乎都会想改掉它——容差怎么能随缩放漂移呢？

但它是对的，而且是我在这套系统里最喜欢的一个设计：

用户点的不是一个时刻，是屏幕上的一个按钮。 容差的正确单位就是像素，时间只是它的投影。

如果用固定的时间容差，会出现这种情况：把时间轴放到最大，两个相距 0.05 秒的关键帧在屏幕上相隔几百像素，用户精准地点在右边那个上——却因为 0.05 < 0.1 被判给了左边那个。用户会觉得这个编辑器"点不准"。反过来，缩到最小时，一个按钮宽度可能对应两秒钟，此时固定容差会让大量点击全部落空。

代价也要认下来，它们都是真实的：

• 同一个操作在不同缩放下结果不同，所以自动化测试必须把缩放固定成一个已知值，否则用例会随机飘红。
• 关键帧的最小间距有了下界：两个关键帧如果在屏幕上重叠，永远有一个点不中。所以"加关键帧"要挡一下——当前位置已经命中某个关键帧时，就是更新它而不是新增一个。这一步不做，用户会在同一个位置堆出好几个关键帧，然后发现删不干净。

---

七、缓动：这套系统里没有缓动函数，这不是偷懒

说个可能让人意外的事实：这套关键帧系统只有线性插值，没有任何缓动函数。没有贝塞尔手柄，没有 ease-in/ease-out 枚举，什么都没有。

func value(at t: CGFloat, from a: KeyFrame, to b: KeyFrame) -> CGFloat {
    guard b.time > a.time else { return a.value }
    let k = (t - a.time) / (b.time - a.time)      // 线性，仅此而已
    return a.value + (b.value - a.value) * k
}

这是个有意识的取舍，理由有三条：

1. C 端剪辑用户不画曲线。 会用贝塞尔手柄的人本来就在用专业工具。给他们提供一个残缺版手柄，不如不提供。
2. 缓动和"整帧快照"打架。 模型 A 里一个关键帧承载二十来个属性，缓动挂在哪？挂在关键帧上，意味着所有属性共享同一条缓动——位置在加速的同时透明度也必须加速，这经常不是用户要的。挂在属性上，就等于被迫走向模型 B。
3. 密集关键帧能顶掉大部分需求。 用户想要"慢进快出"，多打两个点就有了，而且所见即所得。

什么时候必须上缓动？当产品要的是线性拼不出来的东西——弹性回弹、过冲、抖动。这些用密集关键帧硬凑，用户要打十几个点，而且调不准。

真要加，我会这样加（注意这是个可加字段，老工程文件读不到它时按 .linear 处理，不破坏任何已有存档）：

enum Easing: Int, Codable {
    case linear = 0, easeIn = 1, easeOut = 2, easeInOut = 3
}
// 缓动描述的是"从这一帧到下一帧"的过程，所以挂在起始帧上
kf.easingToNext = .easeOut

枚举，不是自由手柄。 四个选项覆盖九成场景，UI 是四个图标，存档多一个 int。自由手柄要配一个曲线编辑器、要处理手柄越界和非单调（同一时刻两个值）、要定义手柄在变速后怎么变换——那是另一个季度的工作量。

---

八、当 speed 从标量变成曲线

第三节那个时间映射：

kf.time = (kf.originTime - leftTrim) * clip.speed

它成立的前提是 speed 是一个常数。整段片段 2 倍速，源时间和局部时间之间是一个线性变换，乘一下就完事。

然后产品要曲线变速——速度在片段内部连续变化（比如前半段 0.5 倍慢放、中间加速到 3 倍、结尾回到 1 倍）。速度本身被描述成一串点：

struct SpeedPoint {
    var time: CGFloat        // 在片段内的位置
    var speedValue: CGFloat  // 该点的速度
    var percentTime: CGFloat // 归一化位置
}

这一刻，上面那行乘法就不成立了。源时间到局部时间的关系不再是乘一个系数，而是对速度曲线求积分：

localTime(t_origin) = ∫[trimIn → t_origin]  1 / v(τ)  dτ

即：从左裁剪点积到目标源时刻，被 1/速度 加权。
速度恒定时它退化成一次乘法 —— 那就是上面那行代码。

如果继续用标量 speed 去算，关键帧会在变速区间里逐渐漂移——慢放段漂得多，匀速段看不出来。用户的描述会是"变速之后动画对不上了，但只有中间那一段不对"。

正确的做法不是在每个调用点都写一遍积分，而是把时间映射收成一个对象：

/// 源时间 ↔ 片段局部时间的双向映射。标量变速是它的一个特例。
protocol TimeMap {
    func toLocal(_ originTime: CGFloat) -> CGFloat
    func toOrigin(_ localTime: CGFloat) -> CGFloat
}

struct ConstantSpeedMap: TimeMap { let speed: CGFloat; let trimIn: CGFloat /* 乘除 */ }
struct CurveSpeedMap: TimeMap  { let points: [SpeedPoint] /* 预积分成查找表，再二分 */ }

关键帧、波形图、贴纸出入点、字幕时间——所有需要在两条时间轴之间换算的地方，只调这个接口。加曲线变速时，改的是一个实现，不是二十个调用点。

而一旦把速度写成 [SpeedPoint]，会发现一件很值得停下来想一想的事：

速度曲线本身就是一组关键帧。 (time, speedValue) 和关键帧数组是同构的：一串带时间的采样点，中间靠插值，两端要 clamp，改动要进撤销栈，存档要兼容。

我是在做完曲线变速之后才意识到这个同构的。如果一开始就看见，变速完全可以复用关键帧的"通道 + 插值 + 时间映射"那套代码，而不是独立实现一遍——包括它独立踩一遍的边界问题。

这条经验可以推广：当你在一个系统里第二次写出"带时间戳的点列 + 插值"时，停下来，把它抽象成一个东西。 第三次出现的时候，你已经没机会了——那时它们已经各自长出了不兼容的边界行为。

---

九、求值：唯一一段必须是纯函数的代码

渲染时按时间取值，逻辑很短：

func evaluate(_ clip: Clip, at localTime: CGFloat) -> ClipState {
    let frames = clip.keyFrames          // 已按 time 排序
    guard let first = frames.first else { return clip.staticState }
    guard frames.count > 1 else { return ClipState(first) }

    if localTime <= first.time { return ClipState(first) }        // 左端 clamp
    if localTime >= frames.last!.time { return ClipState(frames.last!) }  // 右端 clamp

    // 二分找到 localTime 落在哪两帧之间
    var lo = 0, hi = frames.count - 1
    while hi - lo > 1 {
        let mid = (lo + hi) / 2
        if frames[mid].time <= localTime { lo = mid } else { hi = mid }
    }
    let a = frames[lo], b = frames[hi]
    let k = (localTime - a.time) / (b.time - a.time)
    return ClipState.interpolate(a, b, k)
}

三条纪律：

第一，两端必须 clamp，不能外推。 第一个关键帧之前、最后一个之后，属性保持不变。外推会在用户裁剪出一段"没有关键帧覆盖"的区域时产生离谱的值（缩放变成负数、透明度超过 1）。

第二，这必须是纯函数。 同一个 localTime 必须永远给出同一个结果，不依赖"上一帧算到哪了"。

第二条看起来是废话，直到你发现预览和导出走的是两条不同的时间推进路径：预览由播放器驱动、可能跳帧、用户还会随机 seek；导出是按固定帧率一帧帧推进的。如果求值函数里藏了任何"上次的状态"——比如为了省事缓存了"当前在第几段区间"——那么预览正常、导出错位，而且错得很隐蔽（只在跳帧或 seek 之后才对不上）。

这类"预览对、导出不对"的问题，我的排查顺序永远是：先确认求值是不是纯的，再看时间映射，最后才怀疑渲染。九成停在第一步。

第三，属性子集要显式。 贴纸没有音量，音频没有蒙版。整帧快照模型里所有字段都存在，所以必须有一张"这个媒体类型参与哪些属性"的表，写在一处。否则给音频片段插值蒙版参数这种事，会悄无声息地发生，然后在某次重构后变成一个诡异的显示问题。

---

十、什么时候不该自己写

• 只是界面动效 → Core Animation / SwiftUI 的动画，别自造。它们的缓动、打断、反向播放都比你写得好。
• 只是播放一段固定动效 → Lottie 或序列帧（上一篇讲特效素材协议时提过这个边界）。设计师做好、端上播放，不需要"用户能编辑"。
• 必须自己写的情况只有一种：用户要在你的时间轴上打点，而且这份动画数据要存档、要进撤销栈、要跟裁剪/变速/分割联动。

第三种情况下，工作量的分布大概是：插值 5%，UI 25%，时间映射与派生态重建 70%。如果你的排期是按"插值算法有多难"估的，那个排期从一开始就是错的。

---

十一、收尾：三条可以带走的

第一，关键帧系统的难点是时间的身份，不是插值。 一个"时刻"在不同坐标系下有不同的名字，而破坏坐标系的操作（裁剪、变速、移动、分割）每一个都是产品必备功能。先想清楚谁是真相、谁是派生，再写第一行插值代码。这条对所有"内容 + 时间轴"的系统都成立：字幕、波形、弹幕、埋点回放。

第二，派生态必须能被整体重建，而且要有一个检验它的办法。 把派生态清零、从真相重算一遍、结果应该一模一样——这个检验能写成测试，也能在开发期当断言跑。做不到这一点的系统，会在每次新增编辑操作时冒出一个新的"显示不对"。

第三，第二次写出"带时间戳的点列 + 插值"就该抽象。 关键帧和曲线变速是同一个东西的两次实现，我是做完第二次才看出来的。代价不是多写了一份代码，是两份代码各自长出了不一样的边界行为——之后再想合并，就得先做一轮"哪边的行为才是对的"的考古。

回到开头那三条反馈：裁剪导致动画乱掉，是因为时间锚错了坐标系；放大后点不中，是命中容差的单位问题（而那个"奇怪"的写法恰恰是对的）；改位置锁死透明度，是整帧快照模型的定义。三个问题，三个不同的建模决定，没有一个能靠改插值算法解决。

---

如果你的关键帧动画"预览是对的、导出不对"，先别查渲染——把求值函数拿出来，确认它对同一个时间输入永远给同一个输出。九成问题停在这一步。

---

关于本文的代码与数据

文中 Swift 示例是对真实实现（Objective-C）的等价重写，用于说明数据模型与时间映射的结构，未逐行编译验证；字段名、类型名按通用叫法改写，不对应任何产品的线上代码。裁剪后重建、删除后回灌、命中容差按像素换算、分割点夹在两帧之间的判断，均为真实实现中存在的机制，描述的是机制本身而非任何产品的业务数据。曲线变速的积分式是对"速度非常数时时间映射应有的形状"的推导，不是某个具体实现的还原。文中没有任何产品指标或内部数据。
