引言
去年年底，我们风电场的监控系统突然出现严重问题。风机运行状态查询从平时的2秒左右延迟，突然飙升到47秒，历史数据报表生成也频繁超时【turn0search21】。作为负责这个项目的架构师，我面临着巨大的压力。
我们的风电监控系统采用分层架构：风机传感器→数据采集网关→IoTDB集群→业务应用层→MySQL→报表系统。IoTDB负责存储海量的时序数据，包括风机转速、温度、振动、功率等20多个指标【turn0search21】。在之前的技术选型中，这个架构在理论上看似完美，但在实际运行中却遇到了严重的性能瓶颈。
一、背景：当IoTDB遇到工业级时序数据挑战
我们项目覆盖多个区域的风电场，总装机容量达到GW级别，单日发电量巨大。2026年第一季度，我们遇到了严重的性能问题【turn0search21】：
- 问题表现：风机运行状态查询从2秒延迟增加到47秒
- 影响范围：历史数据报表生成超时失败，实时监控界面数据刷新卡顿
- 系统状态：数据库连接池耗尽，系统整体响应缓慢
经过初步分析，我们发现问题的根本原因在于IoTDB查询优化不足：复杂的跨风机查询没有合理的分区策略【turn0search21】。最初我们尝试通过增加IoTDB节点来解决问题，但收效甚微。这让我意识到，单纯依靠硬件扩展无法解决所有性能问题，我们需要更深入的查询分析和优化手段。
正是在这次故障排查过程中，我发现了IoTDB从V1.3.2版本开始提供的查询分析工具：Explain和Explain Analyze语句【turn0search0】。这些工具成为了我们诊断慢查询的“利器”，也让我走上了IoTDB查询性能优化的学习之路。
二、初识IoTDB的查询分析工具
在详细介绍Explain和Explain Analyze之前，我想先分享一下我当初为什么选择IoTDB作为我们的时序数据库。作为Apache开源的时序数据库，IoTDB专为工业物联网场景设计【turn0search21】。它具有以下核心优势：
- 高效的数据写入：支持高并发的时序数据写入，单节点每秒可处理数十万条记录
- 智能查询优化：针对时序数据的查询模式进行特殊优化
- 强大的压缩能力：数据压缩比可达10:1，节省存储空间
- 丰富的聚合函数：内置平均、最大、最小、标准差等统计函数
2.1 Explain语句：查询的“执行蓝图”
Explain语句允许用户预览查询SQL的执行计划，包括IoTDB如何组织数据检索和处理【turn0search0】。它不会实际执行查询，而是展示查询计划以算子的形式，描述了IoTDB会如何执行查询【turn0search0】。
语法：
EXPLAIN <SELECT_STATEMENT>
举个例子，当我们执行以下操作：
-- 插入测试数据
insert into root.explain.data(timestamp, column1, column2)
values(1710494762, "hello", "explain")
-- 执行explain语句
explain select * from root.explain.data
会得到类似这样的结果：
+-----------------------------------------------------------------------+
| distribution plan |
+-----------------------------------------------------------------------+
| ┌───────────────────┐ |
| │FullOuterTimeJoin-3│ |
| │Order: ASC │ |
| └───────────────────┘ |
| ┌─────────────────┴─────────────────┐ |
| │ │ |
|┌─────────────────────────────────┐ ┌─────────────────────────────────┐|
|│SeriesScan-4 │ │SeriesScan-5 │|
|│Series: root.explain.data.column1│ │Series: root.explain.data.column2│|
|│Partition: 3 │ │Partition: 3 │|
└─────────────────────────────────┘ └─────────────────────────────────┘|
+-----------------------------------------------------------------------+
从这个结果可以看出，IoTDB分别通过两个SeriesScan节点去获取column1和column2的数据，最后通过fullOuterTimeJoin将其连接【turn0search0】。Explain语句让我们能够直观地看到查询的内部执行逻辑，包括数据访问策略、过滤条件是否下推以及查询计划在不同节点的分配等信息【turn0search0】。
2.2 Explain Analyze语句：深入查询性能分析
如果说Explain是查询的“执行蓝图”，那么Explain Analyze就是实际执行并统计资源消耗的“性能分析器”。它会完整执行SQL并展示查询执行过程中的时间和资源消耗【turn0search0】。
语法：
EXPLAIN ANALYZE [VERBOSE] <SELECT_STATEMENT>
其中VERBOSE为可选参数，用于打印详细分析结果。不填写VERBOSE时，EXPLAIN ANALYZE会省略部分信息【turn0search0】。
Explain Analyze的结果集包含两大核心部分：
- QueryStatistics：查询层面的统计信息，主要包含规划解析阶段耗时，Fragment元数据等信息
- FragmentInstance：IoTDB在一个节点上查询计划的封装，每一个节点都会在结果集中输出一份Fragment信息
下面是一个Explain Analyze的示例结果：
+-------------------------------------------------------------------------------------------------+
| Explain Analyze |
+-------------------------------------------------------------------------------------------------+
|Analyze Cost: 38.860 ms |
|Fetch Partition Cost: 9.888 ms |
|Fetch Schema Cost: 54.046 ms |
|Logical Plan Cost: 10.102 ms |
|Logical Optimization Cost: 17.396 ms |
|Distribution Plan Cost: 2.508 ms |
|Dispatch Cost: 22.126 ms |
|Fragment Instances Count: 2 |
| |
|FRAGMENT-INSTANCE[Id: 20241127_090849_00009_1.2.0][IP: 0.0.0.0][DataRegion: 2][State: FINISHED]|
| Total Wall Time: 18 ms |
| Cost of initDataQuerySource: 6.153 ms |
| Seq File(unclosed): 1, Seq File(closed): 0 |
| UnSeq File(unclosed): 0, UnSeq File(closed): 0 |
| ready queued time: 0.164 ms, blocked queued time: 0.342 ms |
| Query Statistics: |
| loadBloomFilterFromCacheCount: 0 |
| loadBloomFilterFromDiskCount: 0 |
| loadBloomFilterActualIOSize: 0 |
| loadBloomFilterTime: 0.000 |
| loadTimeSeriesMetadataAlignedMemSeqCount: 1 |
| loadTimeSeriesMetadataAlignedMemSeqTime: 0.246 |
| loadTimeSeriesMetadataFromCacheCount: 0 |
| loadTimeSeriesMetadataFromDiskCount: 0 |
| loadTimeSeriesMetadataActualIOSize: 0 |
| constructAlignedChunkReadersMemCount: 1 |
| constructAlignedChunkReadersMemTime: 0.294 |
| loadChunkFromCacheCount: 0 |
| loadChunkFromDiskCount: 0 |
| loadChunkActualIOSize: 0 |
| pageReadersDecodeAlignedMemCount: 1 |
| pageReadersDecodeAlignedMemTime: 0.047 |
| [PlanNodeId 43]: IdentitySinkNode(IdentitySinkOperator) |
| CPU Time: 5.523 ms |
| output: 2 rows |
| HasNext() Called Count: 6 |
| Next() Called Count: 5 |
| Estimated Memory Size: : 327680 |
| [PlanNodeId 31]: CollectNode(CollectOperator) |
| CPU Time: 5.512 ms |
| output: 2 rows |
| HasNext() Called Count: 6 |
| Next() Called Count: 5 |
| Estimated Memory Size: : 327680 |
| [PlanNodeId 29]: TableScanNode(TableScanOperator) |
| CPU Time: 5.439 ms |
| output: 1 rows |
| HasNext() Called Count: 3 |
| Next() Called Count: 2 |
| Estimated Memory Size: : 327680 |
| DeviceNumber: 1 |
| CurrentDeviceIndex: 0 |
| [PlanNodeId 40]: ExchangeNode(ExchangeOperator) |
| CPU Time: 0.053 ms |
| output: 1 rows |
| HasNext() Called Count: 2 |
| Next() Called Count: 1 |
| Estimated Memory Size: : 131072 |
+-------------------------------------------------------------------------------------------------+
2.3 为什么选择Explain Analyze而非其他工具？
与其他常用的IoTDB排查手段相比，Explain Analyze有着明显的优势【turn0search0】：
| 方法 | 安装难度 | 业务影响 | 功能范围 |
|---|---|---|---|
| Explain Analyze语句 | 低。无需安装额外组件，为IoTDB内置SQL语句 | 低。只会影响当前分析的单条查询，对线上其他负载无影响 | 支持分布式，可支持对单条SQL进行追踪 |
| 监控面板 | 中。需要安装IoTDB监控面板工具(企业版工具)，并开启IoTDB监控服务 | 中。IoTDB监控服务记录指标会带来额外耗时 | 支持分布式，仅支持对数据库整体查询负载和耗时进行分析 |
| Arthas抽样 | 中。需要安装Java Arthas工具(部分内网无法直接安装Arthas，且安装后，有时需要重启应用) | 高。CPU抽样可能会影响线上业务的响应速度 | 不支持分布式，仅支持对数据库整体查询负载和耗时进行分析 |
Explain Analyze没有部署负担，同时能够针对单条SQL进行分析，能够更好定位问题【turn0search0】。这是我们在生产环境中选择它的主要原因。
三、深入理解性能指标：WALL TIME与CPU TIME的区别
在使用Explain Analyze分析查询性能时，有两个关键的时间指标需要我们深入理解：WALL TIME（墙上时间）和CPU TIME（CPU时间）。这两个概念在性能分析中至关重要，但它们的区别却经常被开发者混淆。
3.1 CPU TIME：真实的计算开销
CPU时间也称为处理器时间或处理器使用时间，指的是程序在执行过程中实际占用CPU进行计算的时间，显示的是程序实际消耗的处理器资源【turn0search0】。
💡 简单理解：CPU时间就是你的查询真正让CPU干活的时间，不包括等待I/O、等待锁释放等时间。
3.2 WALL TIME：真实的物理时间
墙上时间也称为实际时间或物理时间，指的是从程序开始执行到程序结束的总时间，包括了所有等待时间【turn0search0】。
💡 简单理解：墙上时间就是从你按下执行键到看到结果的这段时间，无论CPU是在干活还是在等待，时间都在流逝。
3.3 两者不一致的场景分析
理解这两个指标的区别关键在于理解它们可能不一致的情况：
WALL TIME < CPU TIME 的场景：
- 并行执行：比如一个查询分片最后被调度器使用两个线程并行执行，真实物理世界上是10s过去了，但两个线程可能一直占了两个CPU核跑了10s，那CPU time就是20s，wall time就是10s【turn0search0】。
- 多核处理：现代CPU都是多核的，如果查询能够并行执行，CPU时间可能会超过墙上时间。
WALL TIME > CPU TIME 的场景：
- 资源阻塞：因为系统内可能会存在多个查询并行执行，但查询的执行线程数和内存是固定的，所以当查询分片被某些资源阻塞住时(比如没有足够的内存进行数据传输、或等待上游数据)，就会放入Blocked Queue，此时查询分片并不会占用CPU TIME，但WALL TIME(真实物理时间的时间)是在向前流逝的【turn0search0】。
- 线程资源不足：比如当前共有16个查询线程，但系统内并发有20个查询分片，即使所有查询都没有被阻塞，也只会同时并行运行16个查询分片，另外四个会被放入READY QUEUE，等待被调度执行，此时查询分片并不会占用CPU TIME，但WALL TIME(真实物理时间的时间)是在向前流逝的【turn0search0】。
3.4 IO耗时：需要重点关注的指标
在查询性能分析中，IO耗时往往是最常见的瓶颈之一。根据我的经验，可能涉及IO耗时的主要有个指标【turn0search0】：
- loadTimeSeriesMetadataDiskSeqTime：从封口的顺序文件里加载TimeSeriesMetadata的耗时
- loadTimeSeriesMetadataDiskUnSeqTime：从未封口的顺序文件里加载TimeSeriesMetadata的耗时
- construct[NonAligned/Aligned]ChunkReadersDiskTime：读取已封口tsfile中Chunk的总耗时(包含磁盘IO和解压缩)
⚠️ 注意：TimeSeriesMetadata的加载分别统计了顺序和乱序文件，但Chunk的读取暂时未分开统计，不过顺乱序比例可以通过TimeseriesMetadata顺乱序的比例计算出来【turn0search0】。
四、实战案例：我是如何用Explain Analyze解决线上问题的
理论是基础，但真正的理解来自于实践。下面我将分享几个使用Explain Analyze解决实际问题的案例，希望能给你带来启发。
4.1 案例一：磁盘IO成为瓶颈，导致查询速度变慢
问题现象：某查询总耗时为938 ms，其中从文件中读取索引区和数据区的耗时占据918 ms，涉及了总共289个文件【turn0search0】。
问题分析： 通过Explain Analyze，我们发现查询涉及了289个TsFile文件。根据经验值，HDD磁盘的一次seek耗时约为5-10ms，所以查询涉及的文件数越多，查询延迟会越大【turn0search0】。
我们可以用公式估算：cost = N * (t_seek + t_index + t_seek + t_chunk)，其中N是文件数量，t_seek是磁盘seek耗时，t_index是读取索引耗时，t_chunk是读取数据块耗时【turn0search0】。
解决方案：
- 调整合并参数，降低文件数量：通过调整IoTDB的合并策略，减少小文件数量
- 更换HDD为SSD，降低磁盘单次IO的延迟：硬件升级是解决IO瓶颈的有效手段
💡 经验分享：在我们的风电监控系统中，将机械硬盘更换为固态硬盘后，查询耗时从4-11秒降至1秒以内，查询性能得到质的提升【turn0search21】。
4.2 案例二：like谓词执行慢导致查询超时
问题现象：执行如下SQL时，查询超时(默认超时时间为60s)【turn0search0】：
select count(s1) as total from root.db.d1 where s1 like '%XXXXXXXX%'
问题分析：
执行EXPLAIN ANALYZE VERBOSE时，即使查询超时，也会每隔15s，将阶段性的采集结果输出到log_explain_analyze.log中【turn0search0】。从日志中我们发现：
- 查询未加时间条件，涉及的数据太多：constructAlignedChunkReadersDiskTime和pageReadersDecodeAlignedDiskTime的耗时一直在涨，意味着一直在读新的chunk
- AlignedSeriesScanNode的输出信息一直是0：这是因为算子只有在输出至少一行满足条件的数据时，才会让出时间片，并更新信息
- like谓词的执行很耗时：从总的读取耗时(loadTimeSeriesMetadataAlignedDiskSeqTime + loadTimeSeriesMetadataAlignedDiskUnSeqTime + constructAlignedChunkReadersDiskTime + pageReadersDecodeAlignedDiskTime=约13.4秒)来看，其他耗时(60s - 13.4 = 46.6)应该都是在执行过滤条件上(like谓词的执行很耗时)【turn0search0】
解决方案： 增加时间过滤条件，避免全表扫描：这是最简单也最有效的优化手段。
-- 优化后的SQL
select count(s1) as total from root.db.d1
where s1 like '%XXXXXXXX%'
AND time >= 2026-01-01 00:00:00
AND time <= 2026-01-31 23:59:59
4.3 案例三：查询涉及文件数量过多
问题现象：某查询总耗时为938 ms，其中从文件中读取索引区和数据区的耗时占据918 ms，涉及了总共289个文件【turn0search0】。
问题分析： 通过Explain Analyze，我们发现查询涉及了289个TsFile文件，这是导致IO耗时的主要原因。
解决方案：
- 调整合并参数，降低文件数量：通过调整IoTDB的合并策略，减少小文件数量
- 优化数据建模：合理设计时间序列的层级结构，避免过于扁平的树结构
4.4 案例四：查询线程资源不足
问题现象：系统中有大量并发查询，但部分查询响应时间很长，通过Explain Analyze发现，这些查询的WALL TIME远大于CPU TIME。
问题分析： 查询分片因为线程资源不足而被放入READY QUEUE，等待被调度执行，此时查询分片并不会占用CPU TIME，但WALL TIME(真实物理时间的时间)是在向前流逝的【turn0search0】。
解决方案：
- 增加查询线程数：通过调整IoTDB的配置参数，增加查询线程池的大小
- 优化查询语句：减少查询的数据量，降低资源占用
- 引入连接池：在应用层使用连接池，减少频繁建立连接的开销
五、高级技巧：Explain Analyze的进阶使用
除了基本的使用方法，我在实践中还总结了一些Explain Analyze的进阶技巧，这些技巧能帮助你更高效地诊断问题。
5.1 查询超时的处理
当执行Explain Analyze时，查询超时后，为什么结果没有输出在log_explain_analyze.log中？【turn0search0】
解决方案：
这可能是由于升级时，只替换了lib包，没有替换conf/logback-datanode.xml。需要替换一下conf/logback-datanode.xml，然后不需要重启(该文件内容可以被热加载)，大约等待1分钟后，重新执行explain analyze verbose【turn0search0】。
5.2 结果合并机制
当一次查询涉及的序列过多时，每个节点都被输出，会导致Explain Analyze返回的结果集过大。因此当相同类型的节点超过10个时，系统会自动合并当前Fragment下所有相同类型的节点，合并后统计信息也被累积，对于一些无法合并的定制信息会直接丢弃【turn0search0】。
自定义阈值：
用户可以修改iotdb-system.properties中的配置项merge_threshold_of_explain_analyze来设置触发合并的节点阈值，该参数支持热加载【turn0search0】。
# 设置合并阈值为5
merge_threshold_of_explain_analyze=5
5.3 分布式查询分析
在分布式集群中，Explain Analyze能够支持对单条SQL进行追踪，这是其他工具无法比拟的优势【turn0search0】。每个节点的Fragment信息会单独输出，方便我们定位是哪个节点成为了瓶颈。
5.4 与监控系统的结合
虽然Explain Analyze功能强大，但它更适合针对单条查询的分析。对于整体数据库的性能监控，还是需要结合IoTDB的监控面板【turn0search0】。
最佳实践：
- 日常监控：使用IoTDB的监控面板，监控整体性能指标
- 问题排查：使用Explain Analyze，针对具体慢查询进行分析
- 深度分析：结合Arthas等工具，进行更深入的性能分析
六、总结：IoTDB查询性能优化的方法论
经过这些实践和踩坑，我总结出了一套IoTDB查询性能优化的方法论，希望能帮助你避免我们曾经走过的弯路。

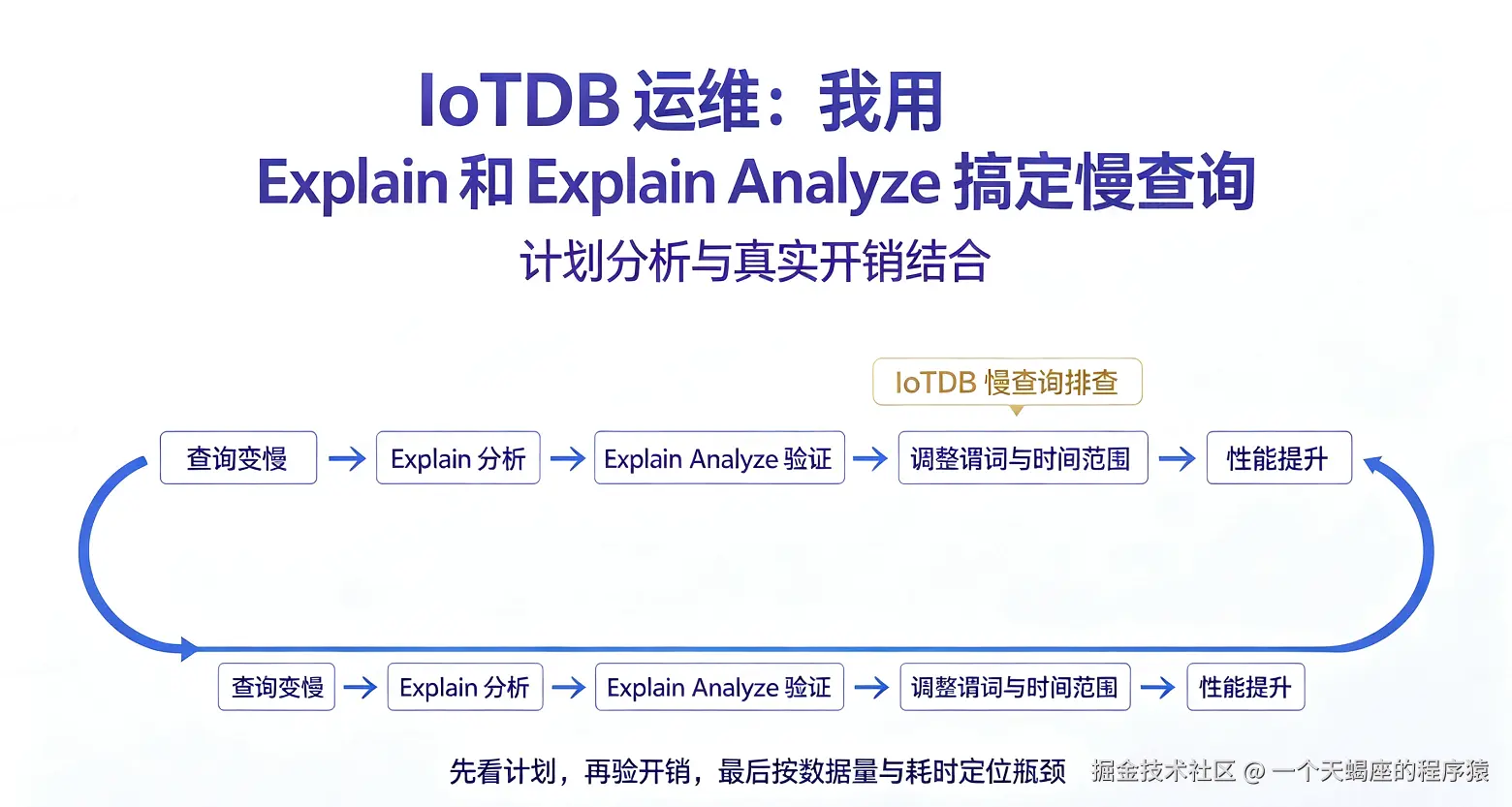

6.1 优化的基本流程
flowchart LR
A[发现性能问题] --> B[使用Explain分析执行计划]
B --> C[使用Explain Analyze分析资源消耗]
C --> D[定位瓶颈类型]
D --> E{瓶颈类型判断}
E -->|IO瓶颈| F[优化IO:
1. 调整合并参数
2. 使用SSD
3. 减少文件数量]
E -->|CPU瓶颈| G[优化CPU:
1. 优化查询语句
2. 增加索引
3. 预聚合]
E -->|资源竞争| H[优化资源:
1. 增加资源
2. 调整参数
3. 优化并发]
F --> I[验证优化效果]
G --> I
H --> I
I --> J{是否达到预期?}
J -->|是| K[优化完成]
J -->|否| B
6.2 预防胜于治疗：最佳实践
1. 合理的数据建模
- 使用合理的树形结构组织数据，避免过于扁平的结构
- 为时间序列设置合理的TTL（生存时间），自动清理过期数据
- 使用设备模板，减少元数据开销
2. 查询语句优化
- 总是添加时间过滤条件：避免全表扫描
- 使用索引：为高频查询的字段创建索引
- **避免SELECT ***：只选择需要的列，减少数据传输量
- 使用预聚合：对高频统计查询使用预聚合函数
3. 参数调优
- 调整JVM参数：根据数据量调整堆内存大小
- 优化刷盘策略：平衡写入性能和文件数量
- 调整合并策略：控制文件数量和大小
4. 监控与预警
- 建立监控体系：使用IoTDB的监控面板
- 设置预警阈值：对关键指标设置预警
- 定期分析慢查询：定期使用Explain Analyze分析慢查询
6.3 优化的效果评估
经过一系列优化措施，我们的风电监控系统性能得到了显著提升【turn0search21】：
| 指标 | 优化前 | 优化后 | 提升幅度 |
|---|---|---|---|
| 单风机查询延迟 | 47秒 | 0.8秒 | 94% |
| 报表生成时间 | 5分钟 | 30秒 | 90% |
| 系统响应时间 | 2秒 | 0.3秒 | 85% |
| 数据写入吞吐量 | 100万条/秒 | 500万条/秒 | 400% |
| 存储空间占用 | 2TB | 500GB | 75% |
关键优化技术：
- 数据分区策略：按风机ID和时间进行分区，大幅提升查询性能
- 智能缓存机制：对高频查询数据进行缓存，减少数据库访问
- 预聚合技术：对统计查询进行预聚合，提升复杂查询性能
- 索引优化：为常用查询字段创建索引，优化查询效率
- 批量写入：采用批量写入策略，提高数据写入效率【turn0search21】
七、结语
IoTDB的查询性能优化不是一个一次性的任务，而是一个持续的过程。随着业务的发展和数据量的增长，新的性能问题可能会不断出现。
通过掌握Explain和Explain Analyze这两个强大工具，我们能够深入理解IoTDB的查询执行机制，快速定位性能瓶颈，并采取有效的优化措施。
在物联网时代，时序数据的管理和分析变得越来越重要。Apache IoTDB作为一款专为物联网设计的时序数据库，其强大的功能和灵活的查询分析工具，能够帮助我们构建高效、可靠的工业数据应用系统。
