前言
多段线能承载直线段与圆弧段，又自带宽度与几何属性。它是真实的工程图纸中使用率最高的图元，如建筑墙体、市政管线、道路边线、地块轮廓。本文作为基础绘图的进阶篇，将带大家深入多段线，并在 Web 端复刻 AutoCAD PLINE 命令交互。
一、多段线概念
多段线（Polyline）是由多个顶点依次连接而成的单一实体，相邻顶点之间既可以是直线段，也可以是圆弧段。它与零散直线段最本质的区别在于：无论包含多少段，它在图纸数据库中始终是"一个对象"。
- 选择与编辑以整体为单位： 一条包含 200 个顶点的管线，点选即整体，移动、删除都是一次操作；
- 自带几何属性：可直接查询总长度与包围面积，是工程量统计的基础；
- 支持整体变换： 偏移（画双线墙体）、打碎（还原为基本图元）等操作天然以它为对象。

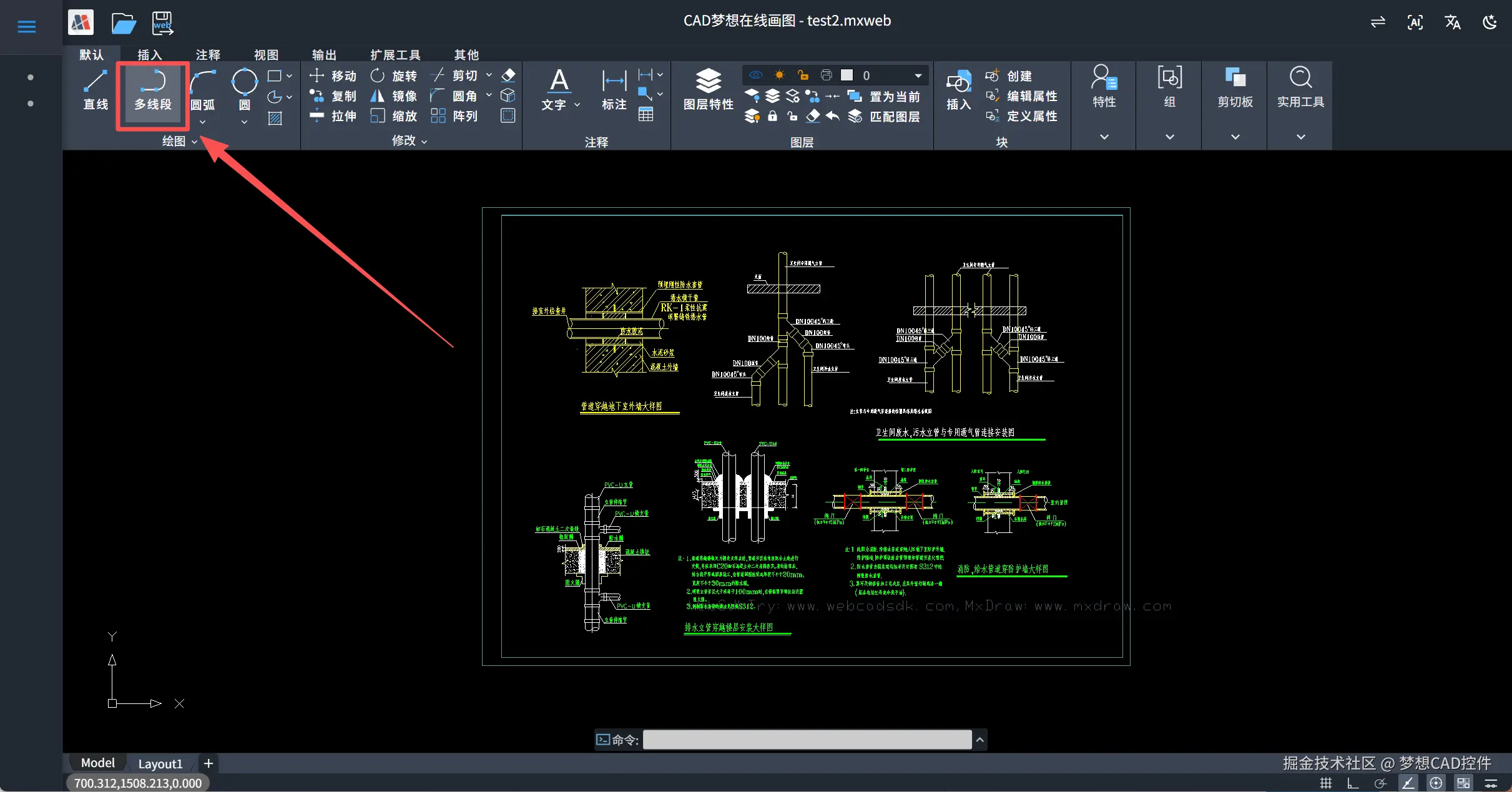

在 mxcad 中，多段线实体由 McDbPolyline 类表示。绘制一条多段线的最简形式，是依次添加顶点后提交：
import { McDbPolyline, MxCpp } from "mxcad";
const pl = new McDbPolyline();
pl.addVertexAt(pt1); // 依次添加顶点
pl.addVertexAt(pt2);
pl.addVertexAt(pt3);
pl.addVertexAt(pt4);
pl.isClosed = true; // 首尾闭合
MxCpp.getCurrentMxCAD().drawEntity(pl); // 提交绘制
addVertexAt 方法
mxcad 提供的 addVertexAt 方法除了写入顶点坐标，还能为每个顶点设置凸度与宽度两类属性：
- 顶点：多段线的基本组成单元，决定路径走向；
- 凸度：控制相邻两顶点之间是直线还是圆弧；
- 宽度：控制线段的粗细，支持渐变。
/**
* 在指定位置添加顶点
* @param pt 顶点坐标
* @param bulge 凸度（默认 0，即直线段）
* @param startWidth 起始宽度（默认 0）
* @param endWidth 结束宽度（默认 0）
* @param index 插入位置（默认追加到末尾）
*/
addVertexAt(pt, bulge?, startWidth?, endWidth?, index?): boolean
二、多段线的三大核心要素
1. 顶点
顶点按添加顺序连接成路径，是多段线最基本的操作单元。围绕顶点的常用 API 如下：
const num = pl.numVerts(); // 顶点总数
const pt = pl.getPointAt(2).val; // 读取第 2 号顶点坐标
pl.setPointAt(2, newPt); // 移动第 2 号顶点
pl.removeVertexAt(2); // 删除第 2 号顶点
pl.isClosed = true; // 闭合：末顶点自动连回首顶点
需要特别注意的是，顶点是有序的，顶点的顺序决定了多段线的方向。比如，多段线中圆弧的切向计算就是依赖顶点的先后顺序。
2. 凸度
与对象捕捉使用数值编码捕捉模式类似，多段线使用一个数值（凸度）完整描述一段圆弧。

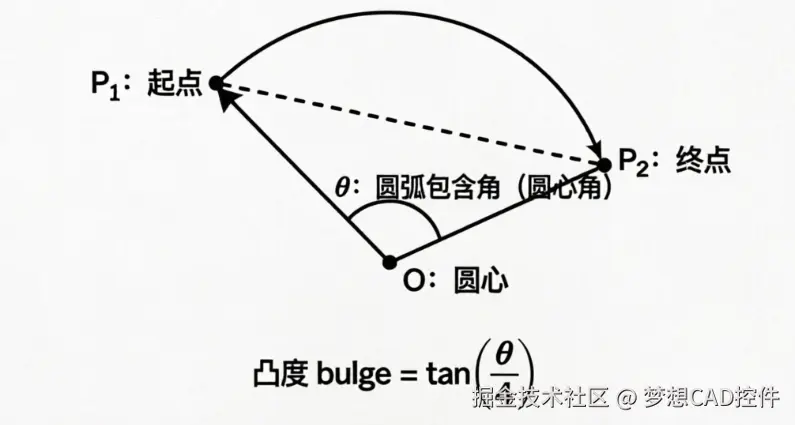

凸度的定义： 凸度等于圆弧包含角（圆心角）四分之一的正切值，即 bulge = tan(θ/4)。
其中 θ 为该弧段所对的圆心角（弧度制）。围绕定义有三条规则：
- 符号表方向：
bulge > 0为逆时针弧，bulge < 0为顺时针弧； - 特征值：
bulge = 0是直线段；|bulge| = 1恰好是半圆（tan45° = 1）； - 存放位置： 凸度挂在弧段的起始顶点上，用于描述当前顶点到下一顶点中间的这一段。
日常开发记住这张速查表即可：
| 圆弧包含角 θ | bulge = tan(θ/4) | 说明 |
|---|---|---|
| 0° | 0 | 直线段 |
| 90° | √2 − 1 ≈ 0.4142 | 四分之一圆，倒圆角常用 |
| 180° | 1 | 半圆 |
| 270° | √2 + 1 ≈ 2.4142 | 优弧 |
由于手动换算凸度既繁琐又易错，因此 mxcad 提供了现成的工具函数 MxCADUtility.calcBulge()，只需要给出圆弧的起点、弧上任意一点、端点，即可直接得到目标圆弧的凸度值：
import { MxCADUtility } from "mxcad";
const ret = MxCADUtility.calcBulge(startPt, arcMidPt, endPt);
if (ret.ret) {
console.log(ret.val); // 凸度值，可直接作为 addVertexAt 的第 2 参数
}
对已经绘制在图纸上的多段线，还可以按索引读写凸度：
const bulge = pl.getBulgeAt(2); // 读取第 2 号顶点凸度
pl.setBulgeAt(2, 0); // 置 0：该段变为直线
3. 宽度
多段线的宽度属性常被忽视，但它是示意图级绘图的关键。宽度分两个层级：
-
全局宽度(constantWidth)： 整条多段线统一粗细，只需设置一个属性：
pl.constantWidth = 10; // 整条多段线宽 10 -
逐顶点宽度(addVertexAt)：
addVertexAt的第 3、4 个参数分别是该顶点的起始宽度与结束宽度，线段宽度从起始值线性渐变到结束值。利用这一点，几行代码就能画出带箭头的标注线：const pl = new McDbPolyline(); pl.addVertexAt(pt1, 0, 4, 4); // 等宽段：箭杆 pl.addVertexAt(pt2, 0, 12, 0); // 渐变段：宽度从 12 收拢到 0，形成箭头 pl.addVertexAt(pt3);
对已经绘制在图纸上的多段线，用 setWidthsAt / getWidthsAt 按索引读写宽度。
// 设置第 0 号顶点段的宽度：起始宽度 10、结束宽度 10（等宽段）
pl.setWidthsAt(0, 10, 10);
// 读取第 0 号顶点段的宽度信息
const width = pl.getWidthsAt(0);
if (width.ret) {
// val1 为起始宽度，val2 为结束宽度
console.log(width.val1, width.val2);
}
三、构建完整的多段线绘制命令

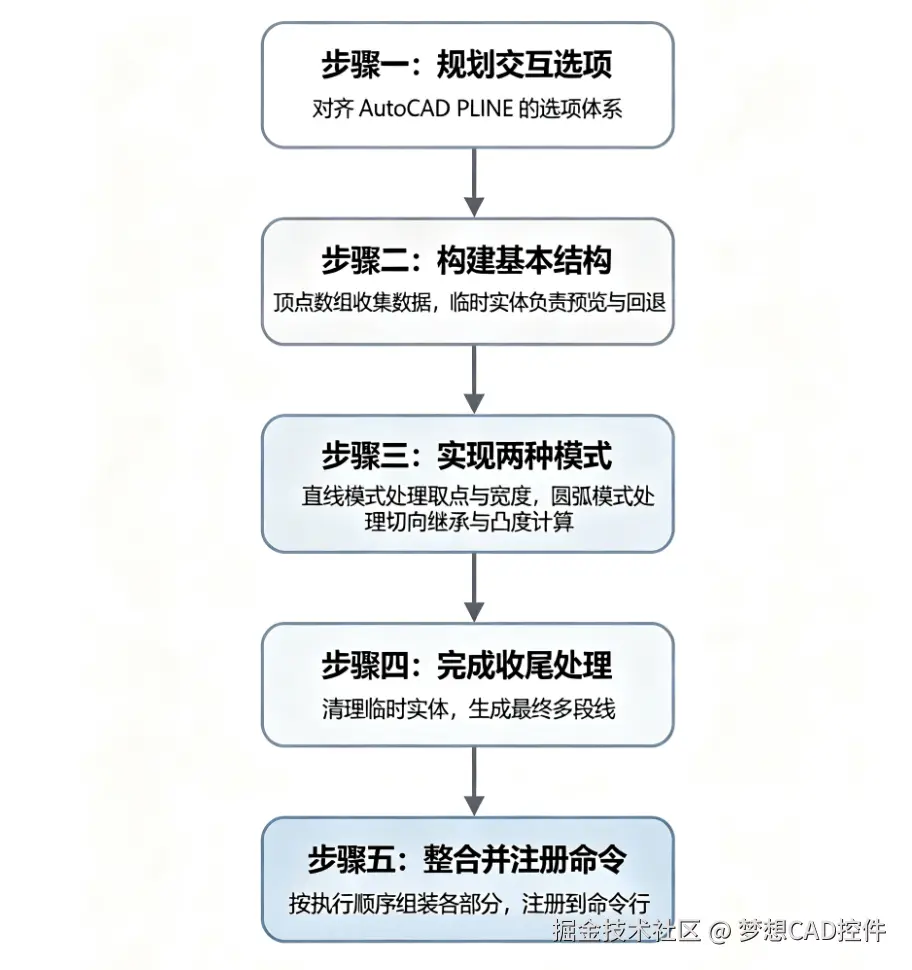

命令的实现分为五步：规划交互选项、构建数据收集与实体生成的基本结构、分别实现直线模式与圆弧模式、完成收尾处理，最后将所有部分整合为一个完整的命令并注册。
1. 交互设计

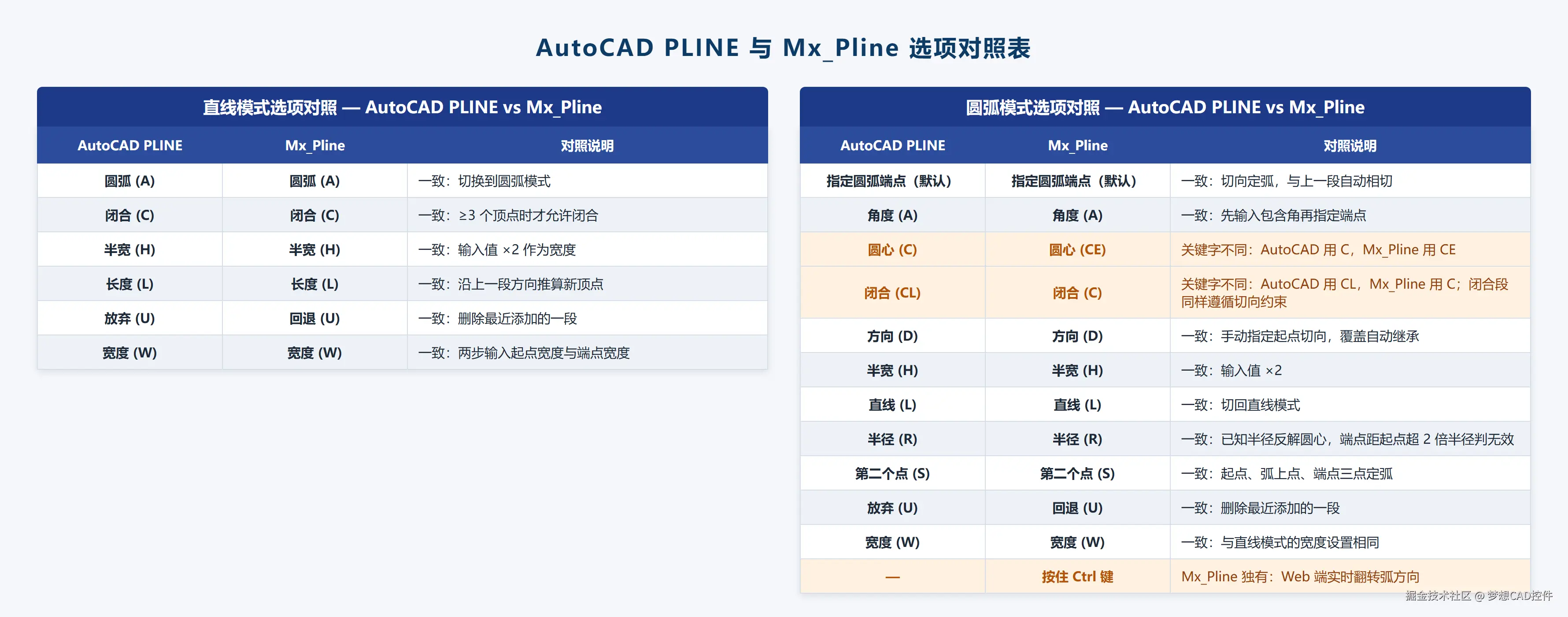

编写代码前，先规划命令的交互形态。MxCAD 对齐 AutoCAD 的操作习惯，因此直接采用 PLINE 的选项体系。其中，PLINED的实现主要分为以下的两种模式：
- 直线模式：围绕顶点 + 宽度；
- 圆弧模式：围绕凸度。
根据 AutoCAD 中绘制多段线的操作，可以将命令的实现步骤分为：先收集顶点、构建实体，再处理宽度，最后处理凸度。
2. 命令的基本结构
2.1 顶点数据的收集
命令需要用数组记录用户确认的每一个顶点。回看 addVertexAt 的参数——坐标、凸度、起始宽度、结束宽度，数组中每条记录包含这四个字段。这样设计的好处是：生成最终实体时，逐条调用 addVertexAt 即可：
// 顶点数据：坐标 + 凸度 + 起止宽度
interface VertexData {
pt: McGePoint3d;
dBulge: number;
dStartWidth: number;
dEndWidth: number;
}
const vecData: VertexData[] = [];
// 添加起点：直线段凸度为 0，宽度默认 0
vecData.push({ pt: firstPoint, dBulge: 0, dStartWidth: 0, dEndWidth: 0 });
2.2 临时实体：实时显示与回退
交互过程中，每确认一段需要立刻显示图形，回退时需要能够撤销。因此引入临时实体：每确认一段，用最近两个顶点绘制一条两点多段线临时显示，其 ID 记入 vecTmpObjectId；回退时删除对应的临时实体；命令结束时删除全部临时实体，用完整的顶点数据一次性生成最终多段线：
// 提交一段：用最近两个顶点画临时多段线
function commitSegment() {
const len = vecData.length;
if (len < 2) return;
const seg = new McDbPolyline();
seg.addVertexAt(vecData[len - 2].pt, vecData[len - 2].dBulge,
vecData[len - 2].dStartWidth, vecData[len - 2].dEndWidth);
seg.addVertexAt(vecData[len - 1].pt);
vecTmpObjectId.push(mxcad.drawEntity(seg));
}
// 回退（U）：弹出顶点数据 + 删除最近临时实体
function undoSegment() {
if (vecData.length <= 1) return;
vecData.pop();
vecTmpObjectId[vecTmpObjectId.length - 1].erase();
vecTmpObjectId.pop();
}
数据收集与实体生成相互分离：顶点数组保存数据，临时实体用于实时显示，最终实体在命令结束时生成。
2.3 主循环与模式切换
命令的主体是一个循环。用布尔变量 isDrawLine 标记当前处于直线模式还是圆弧模式，循环据此切换两套交互分支，关键字 A（圆弧）与 L（直线）用于切换模式：
while (true) {
if (isDrawLine) {
// ---- 直线模式（见第 3 小节）----
} else {
// ---- 圆弧模式（见第 4 小节）----
}
}
基本结构确定后，下面分别实现两个分支的逻辑。
3. 直线模式：顶点收集与宽度设置
直线模式的主要流程是：取点、保存顶点数据、提交临时段；关键字分支处理宽度、长度、回退、闭合：
const getNextPoint = new MxCADUiPrPoint();
getNextPoint.setMessage("\n指定下一个点:");
// 关键字随顶点数动态变化：≥3 个顶点才允许闭合（与 AutoCAD 一致）
let sKeyWord = "[圆弧(A)/宽度(W)/长度(L)/半宽(H)]";
if (vecData.length >= 3) sKeyWord = "[回退(U)/圆弧(A)/宽度(W)/长度(L)/半宽(H)/闭合(C)]";
else if (vecData.length >= 2) sKeyWord = "[回退(U)/圆弧(A)/宽度(W)/长度(L)/半宽(H)]";
getNextPoint.setKeyWords(sKeyWord);
// 动态预览：光标移动时实时画出"上一顶点 → 光标"的橡皮筋段
const drawData = vecData[vecData.length - 1];
getNextPoint.setUserDraw((currentPoint, pWorldDraw) => {
const pl = new McDbPolyline();
pl.addVertexAt(drawData.pt, drawData.dBulge, drawData.dStartWidth, drawData.dEndWidth);
pl.addVertexAt(currentPoint);
pWorldDraw.drawMcDbEntity(pl, true); // 第二参数 true：仅预览，不入数据库
});
const ptNext = await getNextPoint.go();
if (ptNext !== null) {
// 取点成功：保存新顶点数据（凸度 0），提交临时段
vecData.push({ pt: ptNext, dBulge: 0, dStartWidth, dEndWidth });
commitSegment();
} else if (getNextPoint.getStatus() === MrxDbgUiPrBaseReturn.kKeyWord) {
if (getNextPoint.isKeyWordPicked("A")) {
isDrawLine = false; // 切换圆弧模式
} else if (getNextPoint.isKeyWordPicked("W")) {
// 宽度：起点宽、端点宽两步输入
const getWidth = new MxCADUiPrDist();
getWidth.setMessage("指定起点宽度");
if (await getWidth.go() === null) break;
dStartWidth = getWidth.value();
getWidth.setMessage("指定端点宽度");
if (await getWidth.go() === null) break;
dEndWidth = getWidth.value();
// 宽度写回当前顶点，作用于下一段；端点宽延续为后续默认值
vecData[vecData.length - 1].dStartWidth = dStartWidth;
vecData[vecData.length - 1].dEndWidth = dEndWidth;
dStartWidth = dEndWidth;
} else if (getNextPoint.isKeyWordPicked("C")) {
isClose = true; break; // 闭合
} else if (getNextPoint.isKeyWordPicked("U")) {
undoSegment(); // 回退
}
// H 半宽（输入值 ×2）、L 长度（沿上一段方向推算顶点）逻辑类似，此处省略
} else {
break; // 右键/回车结束
}
这里有两个关键细节：
- 动态预览通过
setUserDraw回调实现，第二参数传true表示仅预览、不写入数据库，因此预览图形不会写入图纸； - 宽度的生效规则：宽度写回的是当前顶点（作用于即将绘制的下一段），且端点宽度会延续为后续段的默认起始宽度，与 AutoCAD PLINE 宽度持续生效的规则一致。
4. 圆弧模式：切向继承与凸度计算
4.1 切向继承：保证圆弧平滑衔接
切换到圆弧模式后，首先需要计算当前弧段的起点切向。AutoCAD 规定，圆弧段默认与上一段相切衔接——上一段是直线，切向就是直线方向；上一段是圆弧，切向就是该弧终点的切线方向。据此实现：
let vecArcTangent = new McGeVector3d();
if (vecData.length < 2) {
// 第一段就是圆弧：无参照，切向取水平方向
vecArcTangent.copy(McGeVector3d.kXAxis);
} else {
const size = vecData.length;
const pt1 = vecData[size - 2].pt; // 上一段起点
const dBulge = vecData[size - 2].dBulge; // 上一段凸度
const pt2 = vecData[size - 1].pt; // 上一段终点（当前弧起点）
if (dBulge === 0) {
// 上一段是直线：切向 = 直线方向
vecArcTangent = pt2.sub(pt1);
} else {
// 上一段是圆弧：构造临时多段线，求终点一阶导数（切向量）
const tmpPl = new McDbPolyline();
tmpPl.addVertexAt(pt1, dBulge);
tmpPl.addVertexAt(pt2);
const tmpVec = tmpPl.getFirstDeriv(new McGePoint3d(pt2.x, pt2.y, 0));
if (tmpVec.ret) vecArcTangent = tmpVec.val;
else vecArcTangent.copy(McGeVector3d.kXAxis);
}
}
如上文所述，顶点的顺序决定了多段线的方向。vecData 中顶点的先后次序决定了这里"上一段"的方向；根据该切向，新弧段即可与已有路径平滑衔接。
4.2 默认方式：直接指定端点（切向定弧）
确定切向后，用户只需指定圆弧端点——起点、端点、起点切向三者唯一确定一段圆弧。用辅助函数 CalcArcBulge 由这三者计算凸度，核心思路是：圆心既在弦的垂直平分线上、又在起点切线的垂线上，两线求交得到圆心；选取与切向一致的弧中点；最后三点调用 calcBulge：
// ---------- 辅助函数：由起点、端点、起点切向计算凸度 ----------
// 思路：圆心同时在弦的垂直平分线与起点切线的垂线上，两线求交得圆心；
// 选取与切向一致的弧中点后，用三点调用 calcBulge
function CalcArcBulge(firstPoint: McGePoint3d, nextPoint: McGePoint3d,
vecArcTangent: McGeVector3d): number {
if (firstPoint.isEqualTo(nextPoint)) return 0;
// 弦中点，及弦的垂直平分线
const midPt = firstPoint.c().addvec(nextPoint.c().sub(firstPoint).mult(0.5));
const vecMid = nextPoint.c().sub(firstPoint);
vecMid.rotateBy(Math.PI / 2, McGeVector3d.kZAxis);
const tmpMidLine = new McDbLine(midPt, midPt.c().addvec(vecMid));
// 起点切线的垂线
const vecVertical = vecArcTangent.c();
vecVertical.rotateBy(Math.PI / 2, McGeVector3d.kZAxis);
const tmpVerticalLine = new McDbLine(firstPoint, firstPoint.c().addvec(vecVertical));
// 两线求交得圆心
const aryPoint = tmpMidLine.IntersectWith(tmpVerticalLine, McDb.Intersect.kExtendBoth);
if (aryPoint.isEmpty()) return 0;
const arcCenPoint = aryPoint.at(0);
const dR = arcCenPoint.distanceTo(firstPoint);
// 从圆心出发有两个候选弧中点，选取与切向夹角更小的一个
vecMid.normalize();
vecMid.mult(dR);
const arcMidPt1 = arcCenPoint.c().addvec(vecMid);
const arcMidPt2 = arcCenPoint.c().subvec(vecMid);
const vecArcDir1 = arcMidPt1.c().sub(firstPoint);
const vecArcDir2 = arcMidPt2.c().sub(firstPoint);
const arcMidPt = (vecArcDir1.angleTo1(vecArcTangent) > vecArcDir2.angleTo1(vecArcTangent))
? arcMidPt2 : arcMidPt1;
return MxCADUtility.calcBulge(firstPoint, arcMidPt, nextPoint).val;
}
getNextPoint.setUserDraw((currentPoint, pWorldDraw) => {
// Ctrl 键按下时切向取反 → 弧的凹凸方向实时翻转
const tangent = isCtrl ? vecArcTangent.clone().negate() : vecArcTangent;
const dBulge = CalcArcBulge(startPt, currentPoint, tangent);
const pl = new McDbPolyline();
pl.addVertexAt(startPt, dBulge, dStartWidth, dEndWidth);
pl.addVertexAt(currentPoint);
pWorldDraw.drawMcDbEntity(pl, true);
});
const ptNext = await getNextPoint.go();
if (ptNext !== null) {
// 确认：凸度写回当前顶点，新端点入数组
// 凸度写回的是弧段的起始顶点，新端点的凸度保持 0
vecData[vecData.length - 1].dBulge = CalcArcBulge(
startPt, ptNext, isCtrl ? vecArcTangent.clone().negate() : vecArcTangent);
vecData.push({ pt: ptNext, dBulge: 0, dStartWidth, dEndWidth });
commitSegment();
}
4.3 角度 (A)：由夹角解直角三角形
如果用户先输入圆弧的包含角、再指定端点，可以借助直角三角形求解：把半弦长作为对边，结合夹角解出半径与弦心距，进而定位弧中点，最后交给 calcBulge：
const getBulge = (pt: McGePoint3d) => {
// 弦中点与半弦长（直角三角形对边）
const midPt = new McGePoint3d((pt.x + startPoint.x) / 2, (pt.y + startPoint.y) / 2);
const oppositeSide = midPt.distanceTo(startPoint);
// 解直角三角形：半径 = 斜边，弦心距 = 邻边
const angleA = Math.PI / 2 - angle / 2;
const radius = oppositeSide / Math.sin(angleA);
const adjacentEdge = oppositeSide / Math.tan(angleA);
// 弦中点沿垂线偏移"矢高"（半径 − 弦心距）得弧中点；Ctrl 切换优弧方向
const vet = midPt.sub(startPoint).rotateBy(Math.PI / 2).normalize()
.mult(isCtrl ? -radius - adjacentEdge : radius - adjacentEdge);
const midPoint = midPt.addvec(vet);
return MxCADUtility.calcBulge(startPoint, midPoint, pt).val;
};
4.4 其余定弧方式
用同样的思路，还可以实现其余几种定弧方式：
- 第二个点 (S)： 起点、弧上点、端点直接定弧，预览阶段用
McDbArc.computeArc实时拟合，确认后转算凸度； - 圆心 (CE)： 圆心 + 端点（或角度、弦长）定弧，用向量夹角区分优弧劣弧；弦长超过直径时提示无效；
- 半径 (R)：已知半径反解圆心位置，端点距起点超过 2 倍半径同样判为无效；
- 方向 (D)：让用户手动指定起点切向，覆盖自动继承的切向，用于需要强制指定出弧方向的场景。
这些方式的实现目标相同：计算凸度，并写入当前顶点。

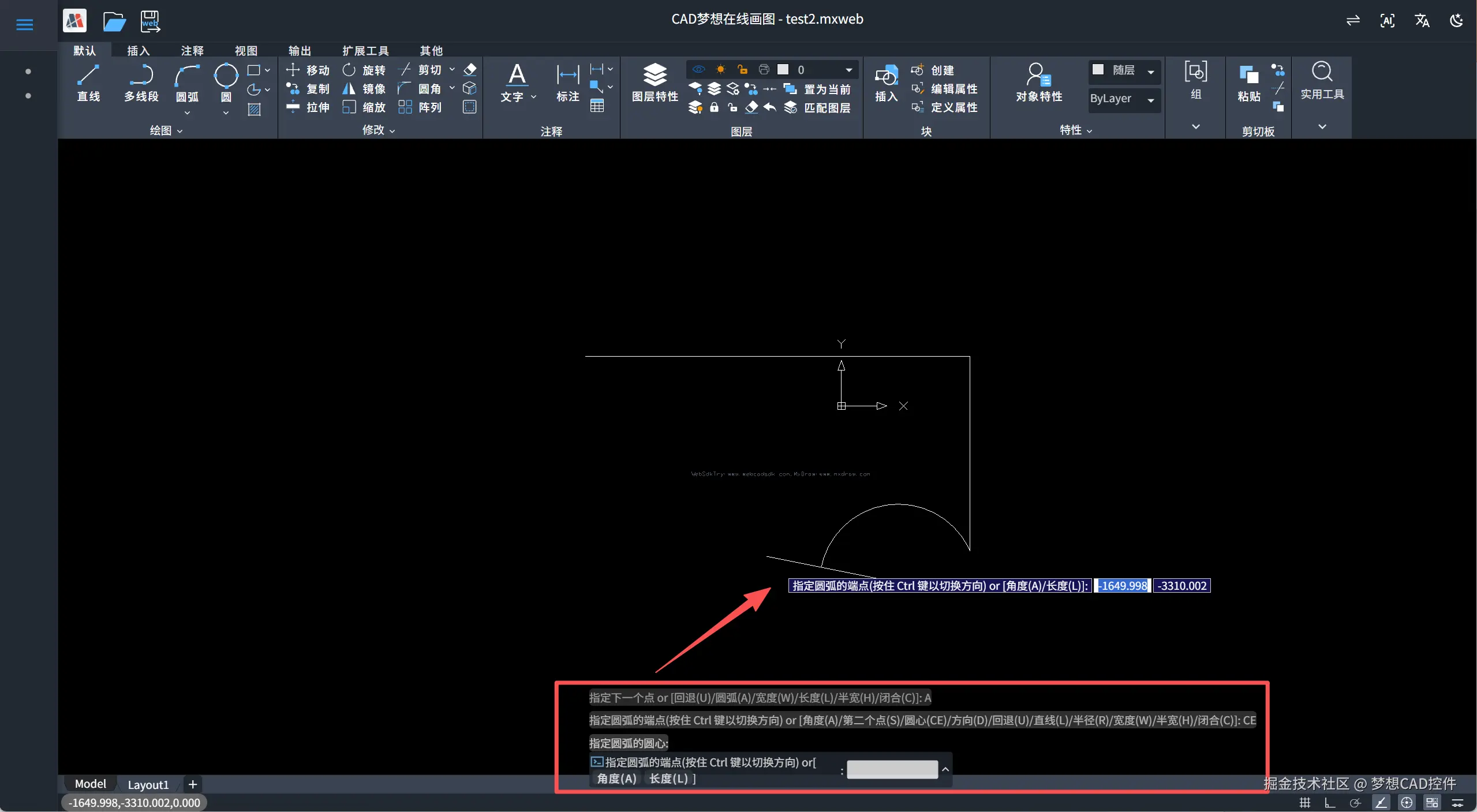

4.5 Ctrl 键：Web 端的方向切换交互
桌面 CAD 中切换弧的凹凸方向需要走命令行子选项，而 Web 端的命令可以直接利用浏览器键盘事件——按住 Ctrl 键即可实时翻转弧方向：切向定弧时对切向取反，角度模式改取优弧，三点模式把弧上点关于圆心对称。光标移动过程中按住/松开 Ctrl，预览图形实时翻转：
let isCtrl = false;
window.addEventListener("keydown", (e) => { if (e.key === "Control") isCtrl = true; });
window.addEventListener("keyup", () => isCtrl = false);
5. 收尾：闭合、清理与最终提交
命令结束时需要完成三项处理：
// 1. 圆弧模式下闭合：闭合段同样遵循切向约束，按当前切向计算凸度
if (getNextPoint.isKeyWordPicked("C")) {
vecData[vecData.length - 1].dBulge = CalcArcBulge(
currentPt, firstPoint, isCtrl ? vecArcTangent.clone().negate() : vecArcTangent);
isClose = true;
break;
}
// 2. 清空全部临时实体
for (let i = 0; i < vecTmpObjectId.length; i++) {
vecTmpObjectId[i].erase();
}
// 3. 用完整的顶点数据一次性生成最终多段线
if (vecData.length > 1) {
const pNew = new McDbPolyline();
for (let i = 0; i < vecData.length; i++) {
pNew.addVertexAt(vecData[i].pt, vecData[i].dBulge,
vecData[i].dStartWidth, vecData[i].dEndWidth);
}
pNew.isClosed = isClose;
return mxcad.drawEntity(pNew);
}
最后，把命令注册进 MxCAD，使其与内置命令一样可以通过命令行调用。
6. 整合：完整的 Mx_Pline 命令
前五个小节分别实现了命令的各个组成部分。最后一步是把它们按执行顺序组装起来，形成完整的 drawPolyLine 函数。各部分的对应关系如下：
| 代码位置 | 对应小节 | 内容 |
|---|---|---|
| 导入与辅助函数 | 4.2 | CalcArcBulge：由起点、端点、切向计算凸度 |
| 状态变量 | 2.1 / 4.5 | 顶点数组 vecData、临时实体数组、宽度变量、模式开关、Ctrl 监听 |
| 主循环 - 直线分支 | 3 | 取点、宽度设置、回退、闭合、切换圆弧模式 |
| 主循环 - 圆弧分支 | 4 | 切向继承、按切向定弧、凸度写回起始顶点 |
| 循环结束后 | 5 | 删除临时实体、生成最终多段线 |
完整代码如下：
import {
McDb, McDbLine, McDbPolyline, McGePoint3d, McGeVector3d, McObjectId,
MxCADUiPrPoint, MxCADUiPrDist, MxCADUtility, MxCpp, MxFun
} from "mxcad";
export async function drawPolyLine() {
const mxcad = MxCpp.getCurrentMxCAD();
// 【2.1】顶点数组；【2.2】临时实体数组
const vecData: VertexData[] = [];
const vecTmpObjectId: McObjectId[] = [];
// 宽度变量：当前段宽度，同时延续为后续段的默认值
let dStartWidth = 0;
let dEndWidth = 0;
// 【2.3】模式开关与闭合标志
let isDrawLine = true;
let isClose = false;
// 【4.5】Ctrl 键监听：按住时实时翻转弧方向
let isCtrl = false;
const onKeydown = (e: KeyboardEvent) => { if (e.key === "Control") isCtrl = true; };
const onKeyup = () => isCtrl = false;
window.addEventListener("keydown", onKeydown);
window.addEventListener("keyup", onKeyup);
// 【2.2】提交一段：用最近两个顶点画临时多段线
function commitSegment() {
const len = vecData.length;
if (len < 2) return;
const seg = new McDbPolyline();
seg.addVertexAt(vecData[len - 2].pt, vecData[len - 2].dBulge,
vecData[len - 2].dStartWidth, vecData[len - 2].dEndWidth);
seg.addVertexAt(vecData[len - 1].pt);
vecTmpObjectId.push(mxcad.drawEntity(seg));
}
// 【2.2】回退（U）：弹出顶点数据 + 删除最近临时实体
function undoSegment(getNextPoint: MxCADUiPrPoint) {
if (vecData.length <= 1) return;
vecData.pop();
vecTmpObjectId[vecTmpObjectId.length - 1].erase();
vecTmpObjectId.pop();
getNextPoint.setLastInputPoint(vecData[vecData.length - 1].pt);
}
// 取起点，加入顶点数组
const getFirstPoint = new MxCADUiPrPoint();
getFirstPoint.setMessage("\n指定起点:");
const firstPoint = await getFirstPoint.go();
if (!firstPoint) return;
vecData.push({ pt: firstPoint, dBulge: 0, dStartWidth: 0, dEndWidth: 0 });
// 【2.3】主循环：根据模式切换交互分支
while (true) {
const getNextPoint = new MxCADUiPrPoint();
if (isDrawLine) {
// 【3】直线模式
getNextPoint.setMessage("\n指定下一个点:");
// 关键字随顶点数动态变化：≥3 个顶点才允许闭合（与 AutoCAD 一致）
let sKeyWord = "[圆弧(A)/宽度(W)/长度(L)/半宽(H)]";
if (vecData.length >= 3) sKeyWord = "[回退(U)/圆弧(A)/宽度(W)/长度(L)/半宽(H)/闭合(C)]";
else if (vecData.length >= 2) sKeyWord = "[回退(U)/圆弧(A)/宽度(W)/长度(L)/半宽(H)]";
getNextPoint.setKeyWords(sKeyWord);
// 动态预览：光标移动时实时画出"上一顶点 → 光标"的橡皮筋段
const drawData = vecData[vecData.length - 1];
getNextPoint.setUserDraw((currentPoint, pWorldDraw) => {
const pl = new McDbPolyline();
pl.addVertexAt(drawData.pt, drawData.dBulge, drawData.dStartWidth, drawData.dEndWidth);
pl.addVertexAt(currentPoint);
pWorldDraw.drawMcDbEntity(pl, true);
});
const ptNext = await getNextPoint.go();
if (ptNext !== null) {
// 取点成功：保存新顶点数据（凸度 0），提交临时段
vecData.push({ pt: ptNext, dBulge: 0, dStartWidth, dEndWidth });
commitSegment();
} else if (getNextPoint.isKeyWordPicked("A")) {
isDrawLine = false; // 切换圆弧模式
} else if (getNextPoint.isKeyWordPicked("W")) {
// 宽度：起点宽、端点宽两步输入
const getWidth = new MxCADUiPrDist();
getWidth.setMessage("指定起点宽度");
if (await getWidth.go() === null) break;
dStartWidth = getWidth.value();
getWidth.setMessage("指定端点宽度");
if (await getWidth.go() === null) break;
dEndWidth = getWidth.value();
// 宽度写回当前顶点，作用于下一段；端点宽延续为后续默认值
vecData[vecData.length - 1].dStartWidth = dStartWidth;
vecData[vecData.length - 1].dEndWidth = dEndWidth;
dStartWidth = dEndWidth;
} else if (getNextPoint.isKeyWordPicked("H")) {
// 半宽：与宽度相同流程，输入值 ×2（实现省略）
} else if (getNextPoint.isKeyWordPicked("L")) {
// 长度：沿上一段方向推算新顶点（实现省略）
} else if (getNextPoint.isKeyWordPicked("C")) {
isClose = true; break; // 闭合
} else if (getNextPoint.isKeyWordPicked("U")) {
undoSegment(getNextPoint); // 回退
} else {
break; // 右键/回车结束
}
} else {
// 【4】圆弧模式
// 【4.1】切向继承：上一段为直线取直线方向，为圆弧取终点切线方向
let vecArcTangent = new McGeVector3d();
if (vecData.length < 2) {
vecArcTangent.copy(McGeVector3d.kXAxis);
} else {
const size = vecData.length;
const pt1 = vecData[size - 2].pt;
const dBulge = vecData[size - 2].dBulge;
const pt2 = vecData[size - 1].pt;
if (dBulge === 0) {
vecArcTangent = pt2.sub(pt1);
} else {
const tmpPl = new McDbPolyline();
tmpPl.addVertexAt(pt1, dBulge);
tmpPl.addVertexAt(pt2);
const tmpVec = tmpPl.getFirstDeriv(new McGePoint3d(pt2.x, pt2.y, 0));
if (tmpVec.ret) vecArcTangent = tmpVec.val;
else vecArcTangent.copy(McGeVector3d.kXAxis);
}
}
// 本节仅实现默认方式（切向定弧）；
// 角度(A)、第二个点(S)、圆心(CE)、半径(R)、方向(D) 见 4.3 ~ 4.4 小节
getNextPoint.setMessage("\n指定圆弧的端点(按住 Ctrl 键以切换方向)");
getNextPoint.setKeyWords("[直线(L)/宽度(W)/半宽(H)]");
const startPt = vecData[vecData.length - 1].pt;
// 【4.2】动态预览：光标位置即端点，实时计算凸度并预览
getNextPoint.setUserDraw((currentPoint, pWorldDraw) => {
const tangent = isCtrl ? vecArcTangent.clone().negate() : vecArcTangent;
const dBulge = CalcArcBulge(startPt, currentPoint, tangent);
const pl = new McDbPolyline();
pl.addVertexAt(startPt, dBulge, dStartWidth, dEndWidth);
pl.addVertexAt(currentPoint);
pWorldDraw.drawMcDbEntity(pl, true);
});
const ptNext = await getNextPoint.go();
if (ptNext !== null) {
// 【4.2】凸度写回弧段起始顶点，新端点凸度保持 0
vecData[vecData.length - 1].dBulge = CalcArcBulge(
startPt, ptNext, isCtrl ? vecArcTangent.clone().negate() : vecArcTangent);
vecData.push({ pt: ptNext, dBulge: 0, dStartWidth, dEndWidth });
commitSegment();
} else if (getNextPoint.isKeyWordPicked("L")) {
isDrawLine = true; // 切回直线模式
} else if (getNextPoint.isKeyWordPicked("W")) {
// 宽度设置，与直线模式相同（实现省略）
} else if (getNextPoint.isKeyWordPicked("H")) {
// 半宽设置，与直线模式相同（实现省略）
} else if (getNextPoint.isKeyWordPicked("C")) {
// 【5】圆弧模式闭合：闭合段按当前切向计算凸度
vecData[vecData.length - 1].dBulge = CalcArcBulge(
startPt, firstPoint, isCtrl ? vecArcTangent.clone().negate() : vecArcTangent);
isClose = true;
break;
} else if (getNextPoint.isKeyWordPicked("U")) {
undoSegment(getNextPoint); // 回退
} else {
break; // 右键/回车结束
}
}
}
//【5】收尾处理
// 1. 删除全部临时实体
for (let i = 0; i < vecTmpObjectId.length; i++) {
vecTmpObjectId[i].erase();
}
// 2. 用完整的顶点数据一次性生成最终多段线
if (vecData.length > 1) {
const pNew = new McDbPolyline();
for (let i = 0; i < vecData.length; i++) {
pNew.addVertexAt(vecData[i].pt, vecData[i].dBulge,
vecData[i].dStartWidth, vecData[i].dEndWidth);
}
pNew.isClosed = isClose;
mxcad.drawEntity(pNew);
}
// 3. 移除键盘监听
window.removeEventListener("keydown", onKeydown);
window.removeEventListener("keyup", onKeyup);
}
// 注册命令
MxFun.on("init", () => {
MxFun.addCommand("Mx_Pline", drawPolyLine);
});
几点说明：
- 完整度边界：上方代码是可直接运行的完整框架，覆盖取点、宽度、回退、闭合、切向定弧与动态预览；半宽与长度选项标记为"实现省略"，其余定弧方式（角度、第二个点、圆心、半径、方向）可参照 4.3、4.4 小节的思路逐一补齐；
- 组装顺序： 辅助函数 → 状态变量 → 两个局部函数（
commitSegment/undoSegment）→ 取起点 → 主循环 → 收尾，即"先定义、后使用"的自然顺序； - 局部函数的好处：
commitSegment与undoSegment定义为drawPolyLine内部的函数，可以直接访问vecData与vecTmpObjectId，不需要额外传参。
至此，一个与 AutoCAD PLINE 交互一致、支持直线/圆弧混合绘制、宽度可变、可回退、可闭合、带实时动态预览的多段线命令就完成了。
四、总结
我们从零构建了一个完整的多段线绘制命令，整个命令的实现遵循一套可复用的思路：规划交互选项 → 数据收集与实体生成分离 → 按模式分别实现 → 收尾处理 → 整合注册。主循环管理交互流程，顶点数组与临时实体支持实时绘制与回退，凸度把圆弧几何简化为一个数值。掌握这套方法后，实现其他复合图元的绘制命令也有据可循。
