一、行业痛点：多设备分离方案带来的现实困扰
从事射频研发、产线校验、通信运维的工程师几乎都会遇到同一个两难处境：
1. **实验室工位：设备堆砌，调试流程繁琐**
调试滤波器、放大器、射频线缆、排查 PCB 电磁干扰，常规方案是频谱分析仪 + 独立信号源，做传输损耗还需要矢网。多台台式仪器占用大量工作台空间，每次试验都要反复接线、参数对齐，测试前准备工作耗时很长。
2. **外场作业：台式设备无法移动，便携设备性能缩水**
基站干扰排查、天馈链路巡检、野外无线电监测，台式仪器完全无法搬运；市面上不少廉价手持设备仅具备频谱接收能力，没有内置激励源，做器件增益 / 损耗测试还得额外携带信号源、电源、多组馈线，外勤背包负重大，现场部署慢。
3. **综合成本居高不下**
实验室、外场两套设备分开采购，硬件投入翻倍；不同仪器配件不通用，转接头、馈线库存繁杂；多台仪器需要分批计量校准，长期维护成本不可忽视。
一直在寻找兼顾性能与便携的轻量化方案，近期深度了解国商技术 HTOOL‑SA8T 手持频谱信号一体机，下面结合硬件参数与软件能力展开分析。
## 二、HTOOL‑SA8T 硬件概况与关键射频指标
### 2.1 整机硬件特性

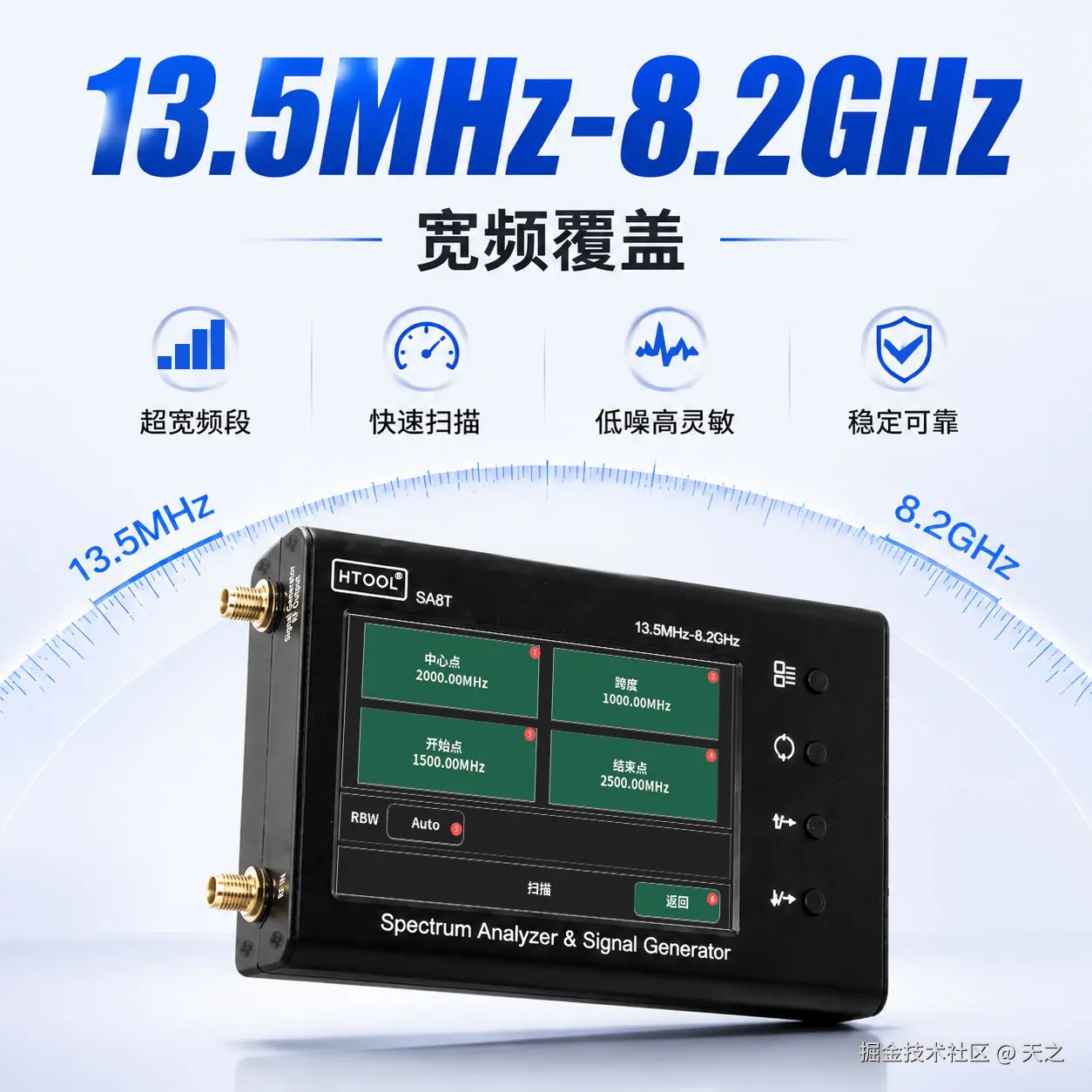

整机尺寸仅 **125 mm×75 mm×20 mm**，全金属机壳，兼顾电磁屏蔽与抗振能力；搭载 4 寸高亮 IPS 电阻触摸屏，强光下可读，支持戴手套操作，非常适合户外工程场景。
内置 5000 mAh 锂电池，连续工作时长可达 6.5 小时以上；Type‑C 接口同时实现充电、数据通信、固件升级；射频接口采用行业通用 SMA，标配原厂 SMA 馈线，可直接对接市面绝大多数射频被测件。
### 2.2 核心射频参数
表格
| 参数项 | HTOOL‑SA8T 规格 |
|---|---|
| 工作频率 | 13.5 MHz ~ 8.2 GHz |
| 极限底噪 | -105 dBm |
| RBW 分辨率带宽 | 2.5 KHz / 5 KHz / 10 KHz / 25 KHz |
| 全频段最快扫描 | 0.75 s |
| 内置信号源输出 | 13.5‑6.4 GHz：‑11~‑29 dBm 可调；6.4‑8.2 GHz：固定‑29 dBm |
| S21 扫频点数 | 200 / 300 / 400 / 500 可选 |
| RF 输入衰减 | +15 dB / 0 dB /-15 dB 三档 |
| 系统阻抗 | 50 Ω |
## 三、三大集成能力，一台设备替代多套测试仪器
### 3.1 频谱分析：干扰排查与信号捕获
完整的频谱接收能力，‑105 dBm 极限底噪可以捕捉微弱信号与杂散；四档 RBW 灵活切换，按需权衡扫描速度和频率分辨率。

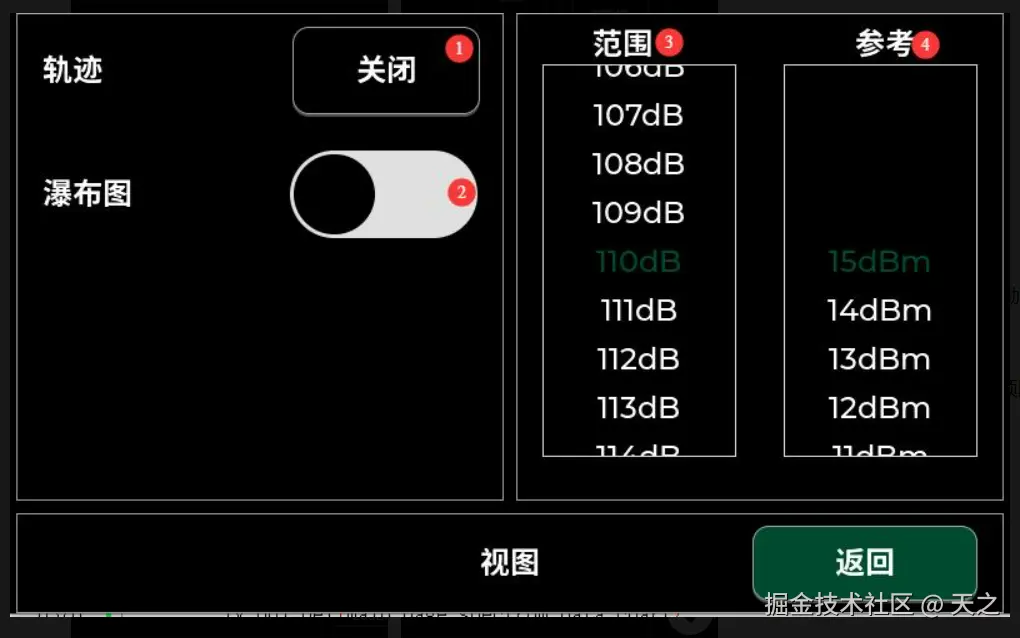

支持最大保持、最小保持、5 次 / 10 次迹线平均，搭配瀑布图功能观察信号随时间的动态变化，典型用途：
- 实验室 PCB 板电磁干扰、射频模块杂散排查
- 外场基站、对讲机等无线电干扰定位
- 业余无线电频谱监测、信号环境摸底
### 3.2 内置信号源 + S21 扫频：简化器件传输特性测试
传统器件损耗测试，必须信号源提供激励、频谱仪负责接收，两台设备协同。SA8T 把激励源集成在机身，提供两种工作模式：
1. **点频模式**：输出固定频点，快速完成射频线缆、放大器单点增益 / 损耗验证；
2. **S21 扫频模式**：设置起止频率，选择扫频点数，通过**直通校准**一键归一化，自动扣除线缆、接头带来的损耗，输出传输特性曲线，可完成滤波器、射频链路的基础增益、损耗测试。
>
> 测试前完成直通校准，是保证 S21 结果准确的关键步骤，可以很大程度消除外接馈线引入的系统误差。
### 3.3 上位机软件 + SCPI 程控，支撑自动化测试需求
该设备不止可以手持单机操作，配套 PC 上位机软件，支持中 / 英 / 俄三语界面；电脑端可完成频率功率配置、瀑布图启停、标记 / 峰值设置、测试数据批量保存导出。
同时开放完整 SCPI 指令集，通过 USB 串口通信，可实现：
- 信号源开关、频点、功率读写；
- S21 扫频参数配置；
- 标记设置、峰值读取、原始频谱帧数据获取。
适合产线批量出厂检测、搭建实验室自动化测试平台。
## 四、全场景覆盖：实验室｜产线｜外场｜教学
1. **研发实验室**：频谱杂散观测、滤波器带宽调试、放大器与射频线缆 S21 测试、PCB 干扰定位；
2. **生产产线**：参数预设保存与一键调用，标准化测试流程，批量采集存储测试数据；
3. **通信外场**：基站干扰排查、天馈链路巡检、现场频谱环境勘测；
4. **高校与教学实训**：射频原理演示、滤波器 / 放大器实验、瀑布图动态信号教学。
## 五、和传统分离方案对比：采购、运维、效率三方面收益
1. **降低硬件采购成本**
单台设备集成频谱接收、信号源、基础 S21 测试能力，中小团队无需同时采购多台台式仪器，减少前期硬件投入。
2. **缩减配件与长期运维开销**
统一 SMA 标准接口，减少特殊转接头采购；仅一台设备需要定期计量校准；外场测试不需要携带多台仪器、多路电源和大量馈线，降低外勤装备负担。
3. **提升测试效率**
- 实验室：省去两台仪器同步调试，S21 直通校准一键完成，不用手动补偿线缆损耗；
- 外场：机身小巧、续航充足，现场开机即可开展测试，无需复杂搭建；
- 自动化场景：SCPI 标准化指令，便于对接工控系统，减少人工重复设置参数。
## 六、客观看待产品边界：哪些场景并不适合
做选型不能只看优势，也要认清能力边界，方便大家做设备评估：
1. 和高端台式矢量网络分析仪相比，SA8T 的 S21 仅用于**增益、损耗这类传输参数基础测试**，不支持反射、驻波、相位深度分析，不适合高精度器件研发；
2. 信号源最大输出功率‑11 dBm，针对大功率功放测试，需要额外外接功率放大器；
3. 4 英寸屏幕适合现场快速调试，长时间室内精细读数，体验不如大屏台式设备。
>
> 定位更偏向快速验证、外场巡检、产线初筛、教学实验，而非高精度计量级研发。
## 七、拓展思考：外壳模具化与测试流程 “模具化”
聊完性能指标，很多做产品化、量产的朋友会关心：这类手持射频设备能不能模具化？这里分为**硬件外壳开模**和**测试方案标准化（流程模具化）**两个维度。
### 7.1 设备外壳：可以模具化量产，但要权衡批量与射频性能
SA8T 当前采用 CNC 全金属机壳，优势是电磁屏蔽性能好、抗振动，样机与小批量阶段开发周期短。如果后续走向大批量量产，可以选择两种开模路线：
1. **铝合金压铸模具**
金属壳体可以保留良好电磁屏蔽能力，相比 CNC 单件加工，大批量下单件成本显著下降，卡扣、接口定位、结构筋位可以一体成型。但模具一次性投入高，压铸后需要喷砂、阳极氧化处理；射频腔体、接地、屏蔽槽设计难度高，模具修改成本昂贵。
2. **工程塑料注塑模具**
注塑模具成本低于压铸，整机重量更轻，外观造型自由度高。但塑料本身不具备电磁屏蔽能力，壳体内壁必须做导电喷涂或者加装导电泡棉、铜箔；长期摩擦、高温环境下屏蔽层存在脱落风险，会直接劣化频谱底噪指标，需要大量可靠性验证。
>
> 选型建议：射频手持设备优先考虑**铝压铸模具**；纯注塑外壳更多用于低指标消费类无线产品。小批量几百台级别，CNC 壳体性价比更高；年出货数千台以上，产品定型不再大改，开压铸模具才有明显成本收益。
### 7.2 测试方案 “模具化”：实现标准化可复用测试模板
对产线工程师而言，模具化也代表测试流程固化，形成可重复调用的 “测试模板”，SA8T 完全支持该能力：
1. 仪器本地预设功能：把 S21 直通校准、扫频区间、RBW、信号源功率等整套参数保存，后续相同产品测试一键调用；
2. 上位机 + SCPI 脚本：编写固定自动化测试序列，统一测试步骤、数据存储格式，批量器件测试重复执行；
3. 搭配外部测试工装夹具，实现被测件快速插拔，减少反复接线带来的人为误差。
这套模式适合滤波器、射频线缆等同型号产品大批量出厂检测。当然它也存在局限：只适配固定型号、固定频段的被测件，产品型号更换后，整套测试模板就需要重新调整。
## 八、总结 & 同行讨论
HTOOL‑SA8T 的核心价值在于把**频谱接收、信号激励、S21 基础测试**整合到便携手持形态，解决很多团队 “实验室一套、外场另一套” 的割裂问题，对中小射频研发团队、通信运维、教学实验室、无线电爱好者是一个高性价比选择。
在这里抛出几个问题，欢迎大家评论区交流讨论：
1. 你们团队现在是多台台式仪器搭配使用，还是已经在用一体化手持设备？实际使用体验差距如何？
2. 在做外场射频巡检时，你优先看重：续航、底噪指标，还是整机便携尺寸？
3. 如果用过其他国产手持频谱一体机，对比 SA8T，你觉得优缺点分别是什么？
4. 搭建自动化测试时，你更依赖上位机可视化界面，还是更看重 SCPI 指令的开放性？
5. 你们公司手持仪器外壳是选用 CNC 加工还是压铸开模？产线有没有把测试流程固化为标准化模板，实现测试 “模具化”？
