无人值守变电站的环境哨兵：PoE供电以太网温湿度传感器在强电磁干扰下的生存法则
0
在110kV/220kV无人值守变电站，以太网温湿度传感器不再是普通的“环境仪表”，而是继保室、GIS室、蓄电池室的最后一道环境防线。这里没有机房里的“温柔环境”：开关分合闸瞬间高达100kV/μs的dv/dt、母线周围强工频磁场、接地网电位差波动、户外极端温湿度……普通以太网设备在站内往往“活不过一周”。
PoE供电的以太网温湿度传感器，要在这种强电磁干扰（EMI）环境下长期生存，必须遵循一套从芯片级到系统级的“抗干扰生存法则”。

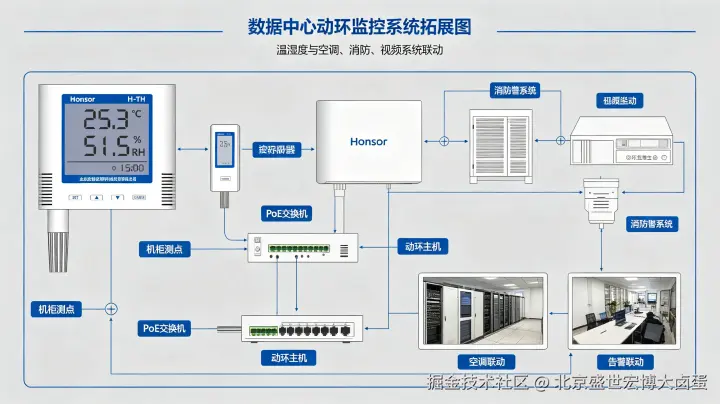

0
一、变电站的电磁“生存环境”画像
1. 典型干扰源
| 干扰类型 | 来源 | 特征 | 对传感器的影响 |
|---|---|---|---|
| 电快速瞬变脉冲群（EFT） | 断路器、隔离开关分合闸 | 纳秒级脉冲，重复频率高 | 死机、复位、RJ45端口击穿 |
| 浪涌（Surge） | 雷击、操作过电压 | 微秒级大能量冲击 | PoE PD芯片烧毁、网络变压器损坏 |
| 工频磁场 | 母线、大电流电缆 | 50Hz强磁场（可达100A/m） | 温湿度采样漂移、ADC读数异常 |
| 地电位差 | 接地网电流分布不均 | 设备间电位差可达几伏~几十伏 | 共模干扰、通信中断、烧接口 |
| 射频干扰 | 对讲机、无线基站 | 高频电磁辐射 | 误码率飙升、SNMP Trap丢失 |
2. 变电站分区风险等级
- 高风险区：GIS室、开关场、电容器组附近（EFT/Surge风险极高）
- 中风险区：继保室、蓄电池室（工频磁场+地电位差）
- 低风险区：主控室、通信室（相对友好，但仍需工业级防护）
二、生存法则一：硬件架构的“免疫设计”
1. PoE供电链路的“三级防护”
PoE接口是干扰进入设备的主要路径，必须建立“防浪涌—滤纹波—稳电源”的防御链。
[PoE交换机]──Cat5e/6──▶[RJ45]
├── 第一级：TVS阵列（防Surge/EFT）
│ └── 选用钳位电压<60V的TVS（如SMBJ58A）
├── 第二级：共模扼流圈（CMC）
│ └── 抑制共模噪声，阻抗≥100Ω@100MHz
├── 第三级：π型LC滤波
│ └── 滤除高频纹波，L=10μH，C=0.1μF
└── PoE PD芯片（如TPS23753A）
└── 内置热插拔与过流保护
关键设计点：
- TVS选型：必须选用专为以太网设计的TVS阵列（如Semtech RClamp系列），而非普通稳压管。
- 隔离变压器：网络变压器隔离电压≥3kV，且需满足IEC 61000-4-5浪涌等级。
- 电源解耦：PD芯片输出后增加LC滤波，再接入DC-DC，防止PoE纹波干扰敏感电路。
2. 信号链路的“屏蔽与隔离”
- RJ45屏蔽：选用金属屏蔽型RJ45插座，屏蔽壳与设备金属外壳360°搭接。
- 差分信号保护：以太网TX/RX差分线对并联低电容TVS（电容<5pF，避免影响信号完整性）。
- 模拟信号隔离：温湿度传感器ADC与MCU之间增加数字隔离器（如Si862x），切断地环路。
- 探头屏蔽：分体探头线缆采用双绞屏蔽线，屏蔽层单端接地（主机端）。
3. 接地策略：“一点接地”原则
变电站接地复杂，错误的多点接地会引入地环路电流。
- 设备外壳：通过安装导轨或螺丝直接接变电站保护地（PE）。
- 信号地：设备内部数字地与模拟地单点连接，再通过磁珠接外壳地。
- 屏蔽层接地：网线屏蔽层、探头屏蔽层仅在传感器端接PE，交换机端悬空（避免地环路）。
- 禁止：将设备接地接至变电站逻辑地或信号地。
三、生存法则二：软件算法的“容错机制”
硬件防护是基础，软件容错是保障。在强干扰下，传感器必须具备“自我修复”能力。
0
1. 数据滤波与异常剔除
- 滑动平均滤波：对原始采样值进行N点（如N=10）滑动平均，抑制脉冲干扰。
- 中值滤波：在滑动窗口中取中值，有效剔除单点脉冲导致的野值。
- 阈值突变检测：若当前值与前一值差值超过物理可能范围（如温度瞬间跳变±5℃），判定为干扰，丢弃并沿用前值。
- CRC冗余校验：Modbus TCP数据包启用CRC校验，SNMP Trap启用校验和，丢弃错误包。
2. 通信链路的“自愈逻辑”
- 看门狗（Watchdog）：硬件看门狗（IWDG）监控MCU运行状态，死机后自动复位。
- 连接保活：定期（如30秒）发送SNMP Keep-alive或Modbus心跳包，检测链路中断。
- 自动重连：网络断开后，自动释放PHY、重新协商（Auto-negotiation），避免假死。
- 本地缓存续传：断网期间数据存入Flash，网络恢复后按时间戳补传，确保数据链完整。
3. 参数自恢复机制
- 配置备份：关键配置（IP、阈值、采样率）存入非易失性Flash，上电自动加载。
- 默认值保护：固件升级或异常复位后，若配置校验失败，自动回滚至出厂默认安全配置。
- 寄存器映射锁定：Modbus寄存器映射版本号固化，防止干扰导致映射错乱。
四、生存法则三：工程部署的“避坑指南”
再好的设备，错误的安装也会让其失效。
1. 布线路径选择
- 远离强电：网线与高压电缆（10kV及以上）平行间距≥50cm，交叉时垂直通过。
- 避开干扰源：远离避雷器、电容器组、电抗器等强干扰设备（距离≥2m）。
- 独立桥架：优先使用独立的弱电桥架，若与强电共用，需金属隔板隔离。
- 户外防护：户外布线选用铠装网线，铠装层两端接地（防感应雷）。
2. 设备安装位置
- 继保室/GIS室：安装在端子箱、屏柜内侧，避开母线正下方和刀闸操作机构。
- 蓄电池室：安装在远离蓄电池组（防酸雾腐蚀）和充电装置（防纹波干扰）的位置。
- 户外终端：选用IP67防护等级设备，加装防太阳辐射罩。
3. 交换机端口配置
- 端口隔离：传感器接入端口启用port-security，限制MAC地址数量（仅允许传感器MAC）。
- 风暴控制：启用广播/组播风暴抑制，防止异常流量拖垮端口。
- 双工模式：强制设置为全双工（避免自动协商在干扰下频繁切换）。
- PoE管理：启用PoE端口功率管理，设置最大功率（如15.4W），防止过流。
五、实战案例：220kV变电站继保室传感器部署
1. 场景描述
某220kV变电站继保室，部署12台PoE以太网温湿度传感器，监测主变保护屏、线路保护屏、蓄电池组环境。
2. 抗干扰设计
- 设备选型：工业级PoE传感器，隔离电压3kV，防护等级IP65，支持-40~+85℃宽温。
- 供电防护：PoE交换机端口增加防雷模块（20kA），传感器端RJ45内置TVS阵列。
- 信号隔离：传感器探头与主板数字隔离，探头线缆屏蔽层单端接地。
- 软件配置：采样间隔5秒，启用滑动平均滤波，本地存储1万条记录。
3. 部署规范
- 布线路径：沿屏柜顶部独立弱电桥架敷设，与强电电缆间距≥60cm。
- 安装位置：传感器安装在屏柜顶部侧面，避开母线槽和散热风扇直吹。
- 网络配置：静态IP，VLAN 200（独立监控VLAN），交换机端口强制全双工。
- 接地：传感器外壳通过屏柜接地螺栓接保护地，接地电阻<4Ω。
4. 运行效果
- 稳定性：连续运行18个月，无死机、无数据异常。
- 抗干扰：开关分合闸期间，SNMP Trap无丢失，Modbus TCP通信无中断。
- 数据准确性：与便携式校准仪比对，温度误差<±0.3℃，湿度误差<±2%RH。
- 运维效率：远程监控覆盖率100%，现场巡检周期从每日1次降至每周1次。
六、选型核查清单（变电站专用）
采购变电站用PoE以太网温湿度传感器时，务必核对以下指标：
- EMC等级：满足IEC 61000-4-4 EFT 4级（±4kV）、IEC 61000-4-5 Surge 4级（±4kV）
- 隔离电压：网络变压器隔离≥3kV，电源输入隔离≥2kV
- 防护等级：室内IP65，户外IP67，防腐蚀（蓄电池室）
- 工作温度：-40~+85℃（宽温，适应户外/无空调环境）
- PoE兼容性：IEEE 802.3af/at标准，内置PD芯片，支持反极性保护
- 协议支持：Modbus TCP（502端口）、SNMP v2c/v3，支持MQTT（可选）
- 本地存储：≥1万条环形缓存，断网续传
- 看门狗：硬件看门狗，自动复位
- 接地设计：金属外壳，屏蔽RJ45，支持单点接地
- 认证：通过电力行业相关认证（如电科院检测报告）
七、小结：从“能工作”到“可靠生存”
在无人值守变电站，PoE以太网温湿度传感器的价值，不在于“能连上网”，而在于在强电磁干扰、恶劣环境、无人干预的条件下，持续、准确、可靠地提供环境数据。
硬件上，通过“三级防护+屏蔽隔离+一点接地”构建物理免疫；软件上，通过“滤波容错+链路自愈+参数自恢复”实现逻辑健壮；工程上，通过“规范布线+合理选址+端口加固”消除外部诱因。
唯有遵循这套“生存法则”，传感器才能真正成为变电站的“环境哨兵”，在无人值守的漫漫长夜里，默默守护电网的安全。
