Web特效010—坐标系：网页上的一个点，为什么到了 WebGL 里就变了？

在网页上，我们经常把鼠标坐标、元素位置和 Canvas 坐标混在一起使用：鼠标明明点在图形上，命中检测却偏了一截；画布明明设置成了 800 像素，WebGL 中的顶点却不能直接写成 800；同一个点经过 CSS 缩放、设备像素比和 GPU 变换之后，为什么会出现在完全不同的位置？这些问题的根源，往往不是公式太难，而是页面中同时存在多套坐标系。本文将从一个网页上的普通点出发，依次认识 DOM 坐标、Canvas 像素坐标、Canvas 2D 坐标、WebGL 标准化设备坐标以及裁剪空间，解释它们各自的原点、方向、范围和单位，并通过坐标转换公式说明一个点如何从鼠标事件进入画布，再进入 GPU 渲染管线。理解这些坐标系之间的转换关系后，后续无论是做粒子跟随、鼠标交互、三维模型拾取，还是制作水流、电流等网页特效，都能知道坐标到底在哪一步发生了变化。

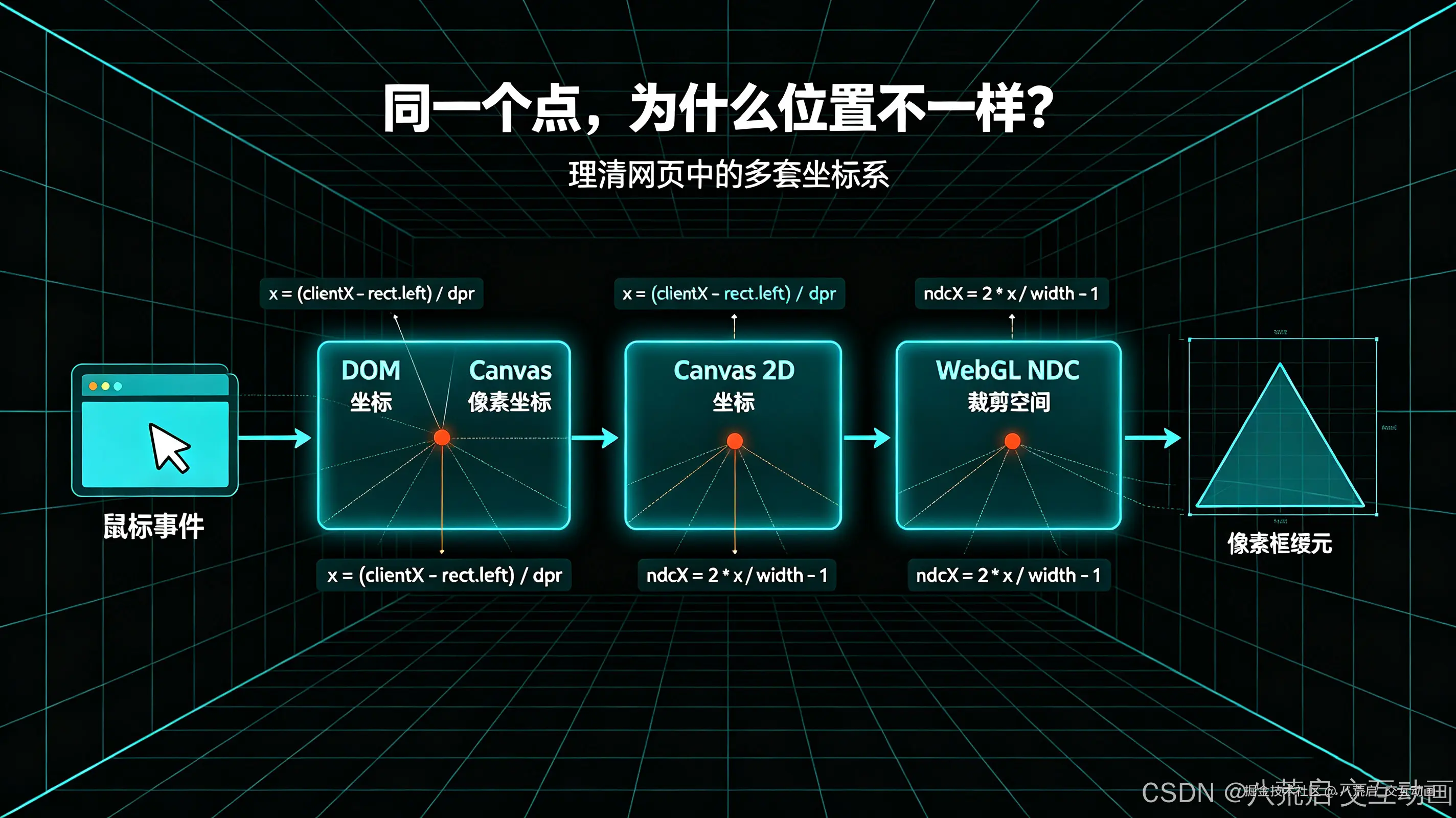

请添加图片描述

一、先别急着画：网页里为什么同时存在这么多套坐标系

1. 同一个“点”，在不同系统里可能有不同答案

做网页交互动画时，我们经常会遇到一个看起来很奇怪的问题：鼠标明明点在圆上，程序却判断没有点中；画布在页面上显示得很大，WebGL 顶点却不能直接写成屏幕像素；一个元素向右移动了 100 像素，在另一个绘制系统里却完全不是同样的数值。

问题通常不在鼠标事件或绘图 API 本身，而在于我们把不同坐标系中的数字混用了。

用户点击的位置：浏览器窗口坐标
元素所在的位置：页面布局坐标
Canvas 内部的位置：画布像素坐标
WebGL 顶点的位置：标准化设备坐标
GPU 处理的位置：裁剪空间与其他中间空间

它们描述的可能是屏幕上同一个位置，但原点、方向、范围和单位并不相同。就像同一栋楼可以用“距离市中心 5 公里”“位于地图横坐标 300”“房间号 502”来描述，每一种说法都有效，只是参考系不同。

坐标不是一个固定的数字，而是“数字 + 所属坐标系”的组合。

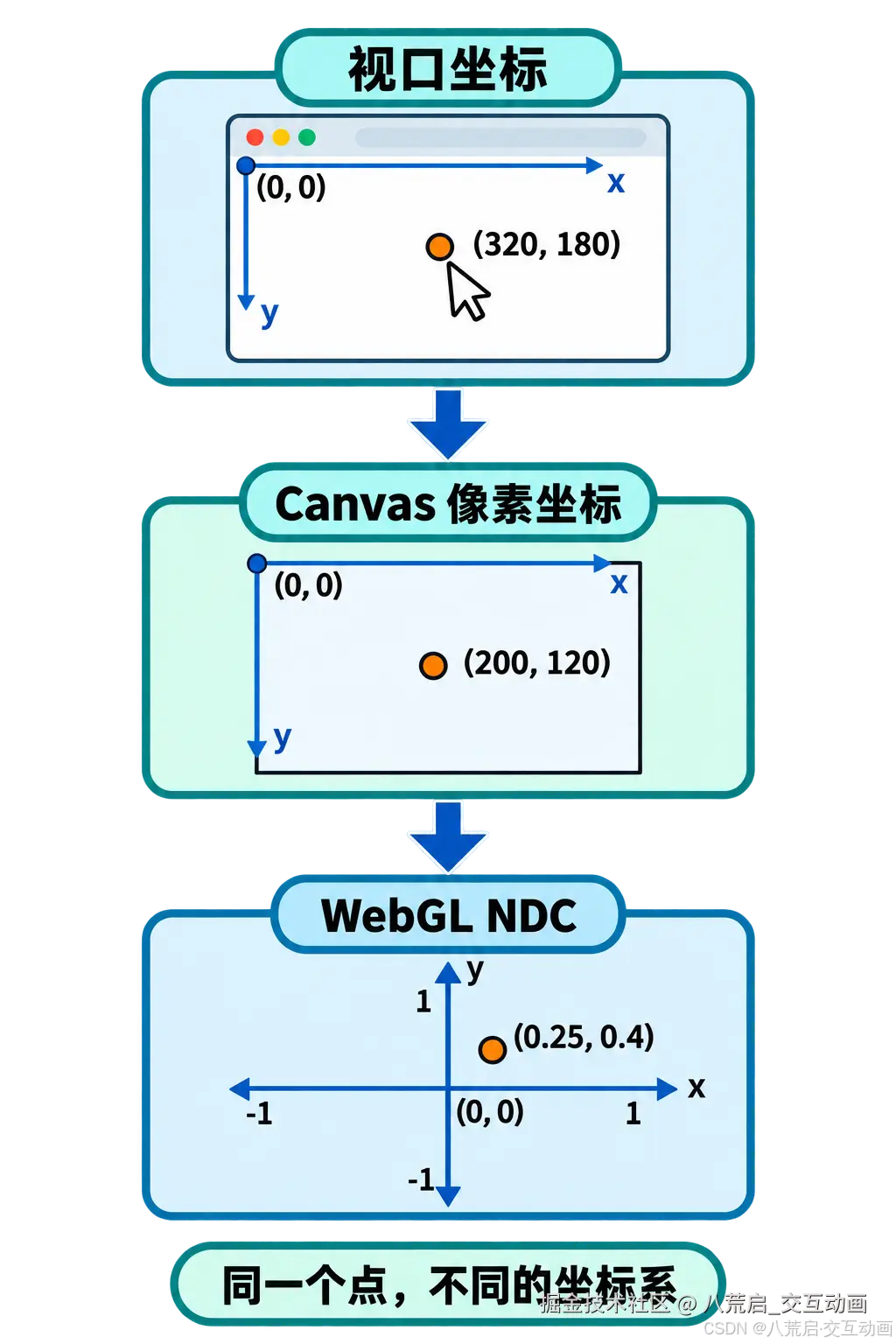

在这里插入图片描述

如果不先说清楚这个数字属于哪套坐标系，后面的计算即使公式完全正确，结果也可能错位。

2. 网页交互为什么特别容易遇到坐标错位

普通 DOM 页面已经替我们处理了大量布局工作。浏览器知道元素在页面中的位置，也能把鼠标事件分发给对应的元素。但 Canvas 和 WebGL 通常是一块“自己负责绘制的区域”，浏览器不会自动知道画布里面的某个圆、粒子或三角形是什么。

例如，鼠标事件提供的坐标来自页面或视口，而 Canvas 绘制使用的是画布内部坐标：

canvas.addEventListener("pointermove", (event) => {
  console.log(event.clientX, event.clientY);
  // 这是相对于浏览器视口的坐标
});

如果 Canvas 被 CSS 缩放过，或者页面滚动过，event.clientX 和 event.clientY 就不能直接拿来当作 Canvas 内部的绘制坐标。必须先减去画布在视口中的位置，再根据显示尺寸和内部像素尺寸进行比例换算。

const rect = canvas.getBoundingClientRect();

const x = event.clientX - rect.left;
const y = event.clientY - rect.top;

这段代码只完成了第一步：把视口坐标变成 Canvas 显示区域内的 CSS 坐标。后面还可能需要考虑设备像素比、Canvas 内部尺寸和 WebGL 坐标范围。

3. 一次绘制为什么要经过好几套空间

在 Canvas 2D 中，我们常常可以直接使用像素坐标：左上角是 (0, 0)，向右是 x 增大，向下是 y 增大。这个坐标系和网页布局比较接近，所以入门时感觉很直观。

但 WebGL 面向的是 GPU 渲染管线，它通常使用标准化设备坐标（NDC）表达顶点位置，水平和垂直范围大致都是 -1 到 1：

Canvas 2D：
左上角附近是 (0, 0)
向右、向下增加

WebGL NDC：
中心附近是 (0, 0)
向右增加 x
向上增加 y
范围通常是 -1 到 1

所以，一个屏幕宽度为 800 的画布，不能直接把 x = 400 写成 WebGL 顶点坐标。需要先把像素坐标映射到 NDC：

const ndcX = (pixelX / canvas.width) * 2 - 1;
const ndcY = 1 - (pixelY / canvas.height) * 2;

这里的 x 映射把左边的 0 转成 -1，把右边的 canvas.width 转成 1；y 则需要翻转方向，因为 Canvas 像素坐标通常向下为正，而 WebGL 的 NDC 通常向上为正。

4. 坐标转换不是多余步骤，而是让不同系统能够对话

把不同坐标系区分开，并不意味着网页特效必须变得复杂。恰恰相反，一旦知道每个坐标属于哪套空间，就能把转换写成清晰、可复用的函数。

flowchart TD
    A[鼠标或触摸坐标] --> B[视口坐标]
    B --> C[Canvas 显示区域坐标]
    C --> D[Canvas 内部像素坐标]
    D --> E[WebGL NDC 坐标]
    E --> F[顶点着色器中的空间变换]
    F --> G[最终屏幕位置]

例如，粒子跟随鼠标时，粒子系统可以统一使用自己的世界坐标；只有在接收鼠标输入或提交 GPU 绘制时，才分别执行“输入坐标转世界坐标”和“世界坐标转渲染坐标”。这样，业务数据不会被某一种绘图 API 绑死。

后面的内容会分别展开 DOM、Canvas 和 WebGL 中最重要的坐标系。现在先记住一个原则：看到任何位置数字时，第一反应应该是问一句——它相对于谁？原点在哪里？向哪个方向增长？单位是什么？

二、DOM 和鼠标坐标：用户点到的地方，浏览器是怎么告诉你的

上一节我们说到，网页里的“一个点”并不只有一种坐标。用户点击屏幕时，浏览器首先拿到的是鼠标事件坐标；而我们真正想操作的元素，可能是一个按钮、一张图片，也可能是 Canvas 里的某个交互对象。它们处在不同的坐标体系里，所以不能看到 clientX、clientY 就直接拿来当作元素内部坐标使用。

这一节先从 DOM 开始，看看鼠标事件到底提供了哪些坐标，以及怎样把视口坐标转换成元素自己的局部坐标。这个过程看起来只是做一次减法，却是网页拖拽、点击命中、Canvas 交互和 WebGL 鼠标拾取的共同起点。

1. 鼠标事件给你的，首先是“视口里的位置”

当用户移动鼠标、点击页面或触摸屏幕时，浏览器会创建一个事件对象，并把指针的位置放进去：

const panel = document.querySelector('.panel');

panel.addEventListener('pointerdown', (event) => {
  console.log(event.clientX, event.clientY);
});

这里的 clientX 和 clientY 表示指针相对于浏览器视口左上角的位置。视口可以理解为“当前用户看到的那块网页区域”，它的左上角是 (0, 0)，向右是 x 正方向，向下是 y 正方向。

需要注意的是，clientX、clientY 并不是相对于某个 DOM 元素的坐标。即使事件监听器写在 .panel 上，它们仍然描述的是指针在视口中的位置。

视口左上角 (0, 0)
        ↓
        └── 指针位置 (clientX, clientY)

页面滚动时，元素可能已经位于文档中的更深位置，但 clientX、clientY 仍然以当前视口为参考。这正是它适合描述“用户当前看到哪里”，却不能直接表示“点击了元素内部哪里”的原因。

2. getBoundingClientRect()：先找到元素在视口中的边界

要把视口坐标转换成元素内部坐标，需要先知道元素左上角在视口中的位置。DOM 提供的 getBoundingClientRect() 就是用来获取这个信息的：

const rect = panel.getBoundingClientRect();

console.log({
  left: rect.left,
  top: rect.top,
  width: rect.width,
  height: rect.height,
});

返回的 rect.left 和 rect.top，分别表示元素左边和上边距离视口左上角的距离。于是，指针相对于元素左上角的位置可以这样计算：

panel.addEventListener('pointerdown', (event) => {
  const rect = panel.getBoundingClientRect();
  const x = event.clientX - rect.left;
  const y = event.clientY - rect.top;

  console.log('元素内部坐标：', x, y);
});

这一步的本质是：把两个都使用“视口左上角”的位置相减，消掉共同的参考点。

元素内部坐标 = 鼠标视口坐标 − 元素左上角的视口坐标

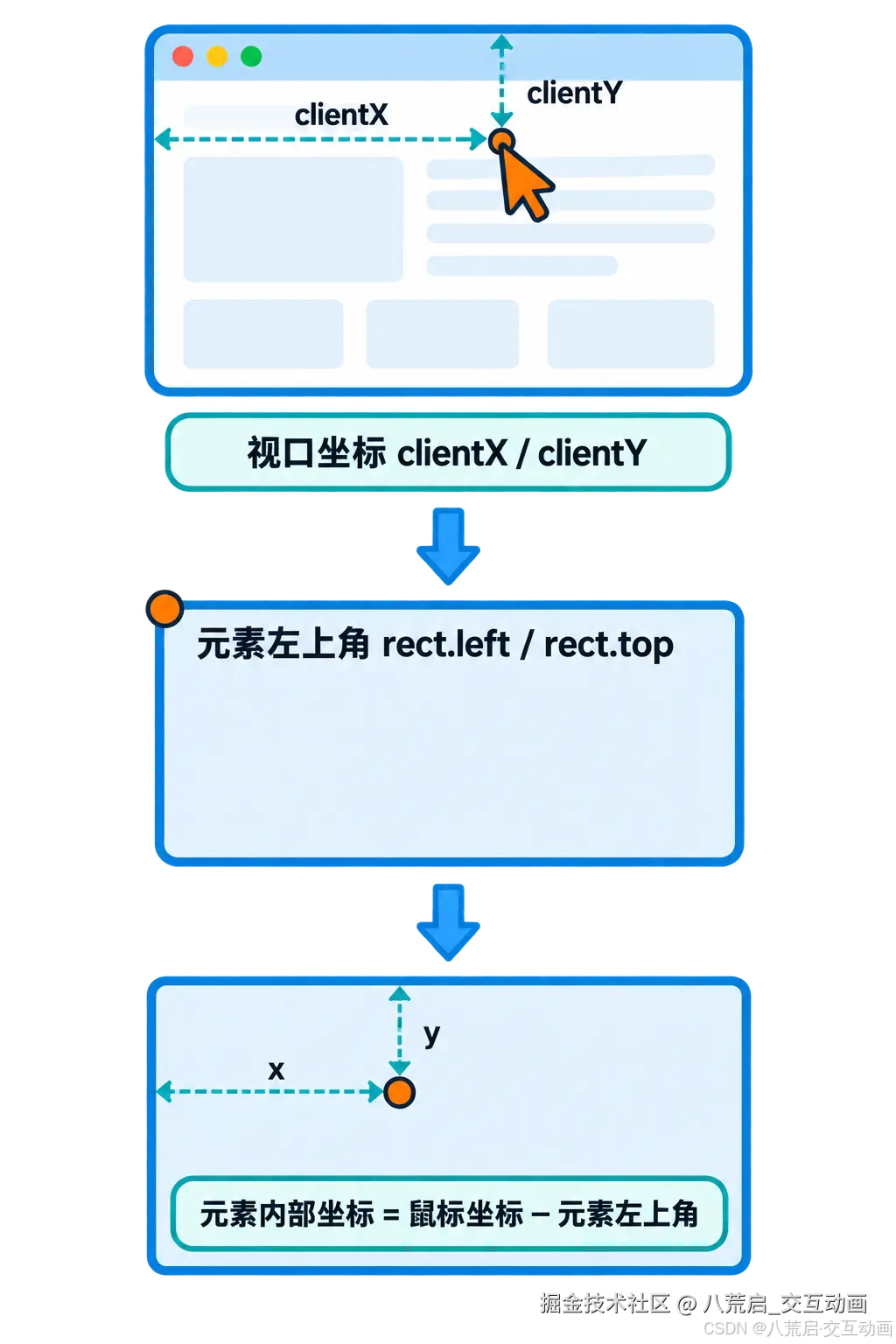

在这里插入图片描述

如果元素左上角位于视口中的 (200, 100)，鼠标位于 (260, 145)，那么鼠标在元素内部就是 (60, 45)。无论元素整体位于页面什么位置，内部坐标都从元素自己的左上角重新开始计算。

3. 页面滚动和 CSS 变换，为什么不能靠猜

getBoundingClientRect() 返回的是元素当前相对于视口的矩形，因此它会随着页面滚动、窗口尺寸变化和 CSS 变换而变化。不要把元素初始位置写死，也不要只在页面加载时读取一次：

function getPointerPosition(element, event) {
  const rect = element.getBoundingClientRect();

  return {
    x: event.clientX - rect.left,
    y: event.clientY - rect.top,
  };
}

panel.addEventListener('pointermove', (event) => {
  const point = getPointerPosition(panel, event);
  panel.textContent = `${point.x.toFixed(0)}, ${point.y.toFixed(0)}`;
});

如果元素经过了 transform: scale()、旋转或复杂的矩阵变换，简单的“坐标相减”只能得到元素布局矩形中的位置，不能自动还原到变换前的局部空间。这时还要结合 CSS 变换矩阵，或者使用更适合的坐标转换方案。

不过对于普通的矩形面板、按钮和未旋转的 Canvas，这个公式已经足够可靠，也是绝大多数网页交互的第一步。

4. 从 DOM 坐标继续往下：交互对象需要自己的空间

把鼠标转换成元素内部坐标后，我们才真正拥有了一个可以交给业务逻辑的点：

const point = getPointerPosition(panel, event);

if (point.x >= 0 && point.x <= panel.clientWidth &&
    point.y >= 0 && point.y <= panel.clientHeight) {
  console.log('指针位于元素内部');
}

对于 DOM 元素，这个点通常用来判断按钮区域、拖拽范围或卡片命中；对于 Canvas，它还要继续从 CSS 显示坐标换算成画布像素坐标；对于 WebGL，则还要进一步换算成以中心为原点、范围通常为 -1 到 1 的 NDC 坐标。

所以，鼠标事件并没有直接告诉你“点击了哪个图形”。浏览器只提供了一个基于视口的观测结果，剩下的坐标转换和命中判断，要由我们根据当前渲染系统继续完成。

这也是网页特效中经常出现“鼠标和图形对不上”的根源：事件坐标、元素坐标、Canvas 像素坐标和 WebGL 坐标没有处在同一个空间里。

三、Canvas 坐标：CSS 尺寸、画布像素与设备像素比如何换算

DOM 坐标解决的是“用户点到了元素里的什么位置”，但如果这个元素是 Canvas，问题还没有结束。Canvas 在网页中通常同时拥有两套尺寸：CSS 决定它在页面上显示多大，HTML 属性 width 和 height 决定它内部实际有多少个像素。

这两套尺寸刚好相等时，坐标换算很简单；一旦使用了响应式布局，或者遇到高清屏幕，显示尺寸和内部像素尺寸就可能不同。如果直接把鼠标坐标当成 Canvas 像素坐标，绘制位置就会出现偏移，线条和文字也可能变得模糊。

1. Canvas 为什么有两套尺寸

先看一个最常见的 Canvas：

<canvas id="canvas" width="800" height="400"></canvas>

这里的 width="800" 和 height="400" 是 Canvas 的内部绘图缓冲区尺寸，表示它内部有 800 × 400 个像素。它也可以通过 CSS 设置显示尺寸：

canvas {
  width: 400px;
  height: 200px;
}

此时，Canvas 内部仍然是 800 × 400 像素，但页面上只显示为 400 × 200 CSS 像素。浏览器会把内部画面缩放后显示出来：

内部绘图尺寸：800 × 400 像素
页面显示尺寸：400 × 200 CSS 像素
缩放比例：2

如果代码执行 ctx.fillRect(400, 200, 20, 20)，它使用的是内部像素坐标。这个矩形最终会显示在画布的中心附近，而不是页面中的 (400, 200) CSS 位置。

CSS 尺寸决定“画布在页面上看起来多大”，HTML 属性尺寸决定“画布内部实际画多少像素”。

2. 鼠标位置要先换成 Canvas 内部像素

上一节得到的 x、y，只是指针相对于 Canvas 显示区域左上角的 CSS 坐标。要把它换成内部像素坐标，还要分别乘上两个方向的缩放比例：

const canvas = document.querySelector('#canvas');

canvas.addEventListener('pointerdown', (event) => {
  const rect = canvas.getBoundingClientRect();

  const cssX = event.clientX - rect.left;
  const cssY = event.clientY - rect.top;

  const pixelX = cssX * canvas.width / rect.width;
  const pixelY = cssY * canvas.height / rect.height;

  console.log('Canvas 内部像素坐标：', pixelX, pixelY);
});

这里不能简单地写成 event.clientX - rect.left，因为 rect.width 可能和 canvas.width 不一样。正确公式是：

Canvas 像素 x = Canvas 内 CSS 坐标 x × 内部宽度 / 显示宽度
Canvas 像素 y = Canvas 内 CSS 坐标 y × 内部高度 / 显示高度

3. 设备像素比：同样大小的屏幕，为什么清晰度不同

现代屏幕通常存在设备像素比（Device Pixel Ratio，简称 DPR）。例如，某个元素在 CSS 中显示为 400 × 200，但设备像素比为 2 时，浏览器可能需要用 800 × 400 个物理像素来呈现它，才能保持足够清晰。

可以用 window.devicePixelRatio 读取当前设备像素比：

console.log(window.devicePixelRatio);

通常的高清 Canvas 初始化方式是：让内部像素尺寸等于 CSS 尺寸乘以 DPR，同时把绘图坐标系缩放回 CSS 尺寸：

function resizeCanvas(canvas, context) {
  const rect = canvas.getBoundingClientRect();
  const dpr = window.devicePixelRatio || 1;

  canvas.width = Math.round(rect.width * dpr);
  canvas.height = Math.round(rect.height * dpr);

  context.setTransform(dpr, 0, 0, dpr, 0, 0);
}

const canvas = document.querySelector('#canvas');
const ctx = canvas.getContext('2d');

resizeCanvas(canvas, ctx);
window.addEventListener('resize', () => {
  resizeCanvas(canvas, ctx);
});

这样做之后，Canvas 内部拥有更高的像素密度，但代码中的 ctx.fillRect(100, 50, 20, 20) 仍然可以理解为“在 CSS 坐标 (100, 50) 处绘制”。

4. 高清绘制和鼠标换算要保持同一套约定

如果绘图上下文已经通过 setTransform(dpr, 0, 0, dpr, 0, 0) 缩放，那么绘图 API 使用的是 CSS 坐标，鼠标位置也应该使用 CSS 坐标，而不是再次乘上 DPR：

function getCanvasPoint(canvas, event) {
  const rect = canvas.getBoundingClientRect();

  return {
    x: event.clientX - rect.left,
    y: event.clientY - rect.top,
  };
}

canvas.addEventListener('pointermove', (event) => {
  const point = getCanvasPoint(canvas, event);

  ctx.clearRect(0, 0, canvas.clientWidth, canvas.clientHeight);
  ctx.beginPath();
  ctx.arc(point.x, point.y, 12, 0, Math.PI * 2);
  ctx.fillStyle = '#16a6b6';
  ctx.fill();
});

另一种做法是不调用 setTransform()，而是始终使用内部像素坐标。那就必须把鼠标位置乘以 canvas.width / rect.width 和 canvas.height / rect.height。两种方式都可以，关键是不能一部分代码使用 CSS 坐标，另一部分代码使用内部像素坐标。

flowchart TD
    A[鼠标 clientX / clientY] --> B[减去 Canvas 的 rect.left / rect.top]
    B --> C[得到 Canvas 显示区域内的 CSS 坐标]
    C --> D{绘图上下文是否按 DPR 缩放}
    D -->|是| E[直接用 CSS 坐标绘制]
    D -->|否| F[按内部尺寸与显示尺寸的比例换算]
    E --> G[高清 Canvas 绘制]
    F --> G

所以，Canvas 坐标问题可以归结为三个数字之间的关系：页面上显示了多少 CSS 像素，Canvas 内部存了多少绘图像素，当前设备的 DPR 是多少。只要在初始化、鼠标输入和绘制这三个环节使用同一套坐标约定，画面清晰度和交互位置就能同时保持正确。

四、WebGL 坐标：为什么顶点不能直接写成屏幕上的像素值

Canvas 2D 可以直接写 (200, 100) 这样的像素坐标，但 WebGL 的顶点着色器通常不能这样理解它。WebGL 顶点进入渲染管线时，首先要使用裁剪空间坐标；经过透视除法之后，才会得到标准化设备坐标（Normalized Device Coordinates，简称 NDC）。只有到了视口变换阶段，NDC 才会映射成 Canvas 上的像素位置。

这意味着，WebGL 中的 x = 200 并不是“屏幕横坐标 200 像素”。它已经远远超出了默认裁剪范围，顶点很可能会被裁剪掉。要让一个顶点出现在屏幕上的指定位置，必须先把像素坐标转换到 WebGL 使用的坐标空间。

1. WebGL 默认认的是中心原点和 -1 到 1

在最简单的 WebGL 绘制中，顶点坐标通常写在 -1 到 1 的范围内：

const vertices = new Float32Array([
  -1, -1,
   1, -1,
   0,  1,
]);

这三个点组成一个覆盖较大区域的三角形。这里的坐标不是 Canvas 像素坐标，而是裁剪空间中的齐次坐标分量。与 Canvas 2D 的区别很明显：

坐标系统原点x 方向y 方向常见范围
Canvas 2D左上角向右增大向下增大像素范围
WebGL NDC中心向右增大向上增大-1 到 1

所以，Canvas 中的左上角不是 WebGL 中的 (0, 0)。在没有额外矩阵变换的情况下，WebGL 的 (0, 0) 位于画布中心附近。

2. 像素坐标怎样映射到 NDC

假设 Canvas 内部像素尺寸是 width × height，某个像素点是 (pixelX, pixelY)，可以按比例把它换算成 NDC：

function pixelToNDC(pixelX, pixelY, width, height) {
  return {
    x: pixelX / width * 2 - 1,
    y: 1 - pixelY / height * 2,
  };
}

const point = pixelToNDC(200, 100, canvas.width, canvas.height);
console.log(point);

横坐标把像素区间 [0, width] 映射到 NDC 区间 [-1, 1]：

ndcX = pixelX / canvas.width × 2 − 1

纵坐标还要反转，因为 Canvas 像素坐标向下增大，而 WebGL NDC 通常向上增大：

ndcY = 1 − pixelY / canvas.height × 2

顶部像素对应 ndcY = 1，底部像素对应 ndcY = -1。实际项目中，如果要定位到某个像素的中心，还可以使用 pixelX + 0.5 和 pixelY + 0.5，避免把坐标理解成像素边缘。

3. 顶点为什么会被裁剪

WebGL 的裁剪阶段会检查顶点是否位于可见范围附近。如果顶点经过顶点着色器处理后，裁剪空间坐标超出允许范围，相关图元可能被裁掉：

attribute vec2 a_position;

void main() {
  gl_Position = vec4(a_position, 0.0, 1.0);
}

此时，如果 JavaScript 传入 [200, 100]，它不是“位于画布中间偏右的位置”，而是一个远远超出裁剪范围的坐标。浏览器不会自动把它当作像素值，也不会自动帮我们除以画布宽高。

也可以把像素尺寸作为 Uniform 传入顶点着色器，在 GPU 中完成转换：

attribute vec2 a_pixelPosition;
uniform vec2 u_resolution;

void main() {
  vec2 zeroToOne = a_pixelPosition / u_resolution;
  vec2 clipSpace = zeroToOne * 2.0 - 1.0;

  gl_Position = vec4(clipSpace * vec2(1.0, -1.0), 0.0, 1.0);
}

这种写法把 JavaScript 中的像素顶点转换成裁剪空间坐标，最后翻转 y 方向。实际工程中，把分辨率作为 Uniform 传给 Shader，通常比在 JavaScript 中预先改写所有顶点更灵活。

4. 视口变换负责把 NDC 送到画布

完成裁剪和透视除法后，GPU 还要通过视口变换，把 [-1, 1] 范围的 NDC 映射到 Canvas 的实际绘制区域：

gl.viewport(0, 0, gl.drawingBufferWidth, gl.drawingBufferHeight);

如果视口宽度为 W、高度为 H，NDC 到像素的大致映射关系可以写成：

pixelX = (ndcX + 1) × W / 2
pixelY = (1 − ndcY) × H / 2

正向映射和反向映射是同一件事的两个方向：

flowchart TD
    A[Canvas 像素坐标] --> B[按宽高归一化]
    B --> C[映射到 -1 到 1]
    C --> D[翻转 y 方向]
    D --> E[WebGL NDC / 裁剪空间]
    E --> F[裁剪与光栅化]
    F --> G[视口变换]
    G --> H[Canvas 绘制缓冲区像素]

还要注意，canvas.width 是 HTML Canvas 的内部宽度，而 gl.drawingBufferWidth 是 WebGL 实际绘制缓冲区的宽度。高 DPR、CSS 缩放或上下文配置变化时，两者不一定完全相同。进行精确换算时，应优先使用当前 WebGL 绘制缓冲区的实际尺寸。

因此，WebGL 并不是不能使用像素坐标，而是像素坐标必须经过明确的空间转换。只要把“像素 → NDC → 裁剪 → 视口 → 像素”这条链路理顺，WebGL 依然可以精确地在屏幕指定位置绘制图形，只是这份换算责任不会由 API 自动替你完成。

五、从局部空间到屏幕空间：一个点怎样经过矩阵一路变换

前面我们已经知道，WebGL 不能直接把屏幕像素当成顶点坐标。更完整地说，一个顶点通常也不会一直停留在它最初的坐标系里，而是会经过多个空间：模型自己的局部空间、场景中的世界空间、相机看到的观察空间、用于裁剪的裁剪空间，最后才变成屏幕像素。

这些变化并不是靠一堆手写的加减法完成的，而是由矩阵统一描述。矩阵可以把平移、旋转、缩放、相机观察和投影压缩成一条清晰的变换链，让同一个顶点在不同空间之间稳定地移动。

1. 局部空间：顶点最初属于自己的模型

假设我们要绘制一架纸飞机、一个按钮图标或一个粒子，它的顶点最初只描述自己在模型内部的形状：

局部空间（Local Space）
原点：模型自己的原点
单位：模型内部约定的单位
用途：描述模型的几何形状

例如，一个三角形模型可能使用下面三个顶点：

const localVertices = [
  [-0.5, -0.5, 0.0],
  [ 0.5, -0.5, 0.0],
  [ 0.0,  0.5, 0.0],
];

这些坐标只说明三角形长什么样，并没有说明它应该出现在页面的左边还是右边。我们可以把同一个模型复制很多次，每次使用不同的平移、旋转和缩放矩阵，把它们放到场景的不同位置。

这一步得到的是世界空间坐标：

世界坐标 = 模型矩阵 × 局部坐标

在数学上，顶点通常会补上一个齐次坐标分量，写成 vec4(x, y, z, 1.0)。最后这个 1.0 让矩阵可以对顶点执行平移；方向向量则通常使用 w = 0.0，避免被平移影响。

2. 世界空间和观察空间：相机也需要一套坐标

世界空间描述“物体在整个场景中的位置”，但 GPU 还需要知道相机在哪里、朝向哪里。观察矩阵（View Matrix）负责把世界空间转换成相机视角下的观察空间：

观察坐标 = 观察矩阵 × 世界坐标

可以把观察矩阵理解成“把整个世界反向移动，让相机回到原点”。相机向右移动时，观察矩阵会让场景看起来向左移动；相机旋转时，场景也会产生相反方向的旋转。

因此，模型、相机和投影可以合并成一条常见的变换链：

裁剪坐标 = 投影矩阵 × 观察矩阵 × 模型矩阵 × 局部坐标

在顶点着色器中，通常会写成：

attribute vec3 a_position;

uniform mat4 u_model;
uniform mat4 u_view;
uniform mat4 u_projection;

void main() {
  vec4 localPosition = vec4(a_position, 1.0);

  gl_Position =
      u_projection *
      u_view *
      u_model *
      localPosition;
}

矩阵的书写顺序不能随意调换，因为矩阵乘法通常不满足交换律。这里的含义是：先用模型矩阵放置物体，再用观察矩阵转换到相机空间，最后用投影矩阵转换到裁剪空间。

3. 投影矩阵：把三维世界压进可裁剪的范围

投影矩阵负责把观察空间中的物体映射到裁剪空间。常见的投影方式有两种：正交投影和透视投影。

正交投影不会因为物体远近而改变大小，适合 2D 场景、UI、地图和一些平面技术图：

远处的物体不会因为距离变远而缩小
平行线仍然保持平行

透视投影更接近人眼看到的效果，远处物体会变小，适合 3D 场景：

近处物体更大
远处物体更小
视野通常由视场角、宽高比、近裁剪面和远裁剪面决定

投影矩阵输出的是裁剪空间中的齐次坐标。随后，GPU 会执行透视除法：

NDC.x = clip.x / clip.w
NDC.y = clip.y / clip.w
NDC.z = clip.z / clip.w

这一步正是透视效果出现的关键。不同深度的顶点拥有不同的 w，除以 w 后，远处物体的屏幕尺寸就会相对变小。

4. NDC 到屏幕空间：最后一次映射

经过透视除法后，顶点进入标准化设备坐标（NDC）。在常见的 WebGL 约定中，x、y 方向大致落在 -1 到 1 的范围内。此时它还不是像素坐标，还要经过视口变换：

flowchart TD
    A[局部空间<br/>模型自己的顶点] --> B[模型矩阵]
    B --> C[世界空间<br/>物体在场景中的位置]
    C --> D[观察矩阵]
    D --> E[观察空间<br/>相机看到的场景]
    E --> F[投影矩阵]
    F --> G[裁剪空间
等待裁剪]
    G --> H[透视除法
除以 w]
    H --> I[NDC
范围约为 -1 到 1]
    I --> J[视口变换]
    J --> K[屏幕空间
Canvas 绘制缓冲区像素]

假设视口左下角是 (0, 0)，宽度为 W)，高度为 H`，则可以近似写成：

screenX = (ndcX + 1) × W / 2
screenY = (ndcY + 1) × H / 2

这里要特别注意，WebGL 的视口坐标通常以左下角为原点，而 DOM 和 Canvas 的鼠标坐标通常以左上角为原点。如果要把 WebGL 屏幕位置和鼠标事件坐标对应起来，常见的 y 方向转换是：

const domY = canvas.clientHeight - webglY;

在高 DPR 场景中，还要区分 CSS 像素和绘制缓冲区像素：

const scaleX = gl.drawingBufferWidth / canvas.clientWidth;
const scaleY = gl.drawingBufferHeight / canvas.clientHeight;

const bufferX = domX * scaleX;
const bufferY = (canvas.clientHeight - domY) * scaleY;

于是，一个顶点真正走过的路径可以概括为：

局部坐标决定模型形状，模型矩阵决定它放在哪里，观察矩阵决定相机怎么看，投影矩阵决定它怎样进入屏幕，视口变换最终把它落成像素。

这就是矩阵在 WebGL 中的价值：它把不同坐标空间之间的关系组织起来。以后看到一组看似神秘的 u_model、u_view 和 u_projection，可以把它们理解成同一件事的三个阶段——摆放物体、摆放相机、决定成像方式。

六、坐标转换真正用在哪里：从鼠标命中到网页特效交互

前面几节一直在做坐标转换，看起来像是在处理一堆数字，但它最终服务的并不是数学本身，而是网页和用户之间的互动。用户点击一个按钮、拖动一个图形、移动鼠标让粒子跟随，背后都需要先回答同一个问题：用户输入的这个点，怎样转换成当前渲染系统能够理解的位置？

坐标转换一旦建立起来，DOM、Canvas 2D 和 WebGL 就可以共享同一套输入。浏览器负责提供事件位置，我们负责把它逐层转换到元素、画布、世界或模型空间，再交给命中检测和动画逻辑处理。

1. 鼠标命中：先把输入点变成对象能理解的坐标

最简单的命中检测，是判断鼠标是否落在一个矩形区域内。第一步是把事件坐标转换成元素内部坐标，第二步才是判断范围：

function getLocalPoint(element, event) {
  const rect = element.getBoundingClientRect();

  return {
    x: event.clientX - rect.left,
    y: event.clientY - rect.top,
  };
}

function isInsideRect(point, rect) {
  return point.x >= rect.x &&
    point.x <= rect.x + rect.width &&
    point.y >= rect.y &&
    point.y <= rect.y + rect.height;
}

panel.addEventListener('pointermove', (event) => {
  const point = getLocalPoint(panel, event);

  panel.classList.toggle('is-hovered', isInsideRect(point, {
    x: 0,
    y: 0,
    width: panel.clientWidth,
    height: panel.clientHeight,
  }));
});

圆形命中检测则需要比较距离：

function isInsideCircle(point, circle) {
  const dx = point.x - circle.x;
  const dy = point.y - circle.y;

  return dx * dx + dy * dy <= circle.radius * circle.radius;
}

这里的关键不是公式有多复杂，而是参与计算的点和圆必须属于同一个坐标空间。鼠标点是 Canvas 内部坐标，圆心也必须使用 Canvas 内部坐标；不能拿视口坐标去和元素内部的圆心比较。

2. 拖拽交互：记录偏移量，而不是让对象跳到鼠标下面

拖拽时常见的“跳动”问题，也和坐标空间有关。如果按下鼠标后直接把对象左上角设置为鼠标坐标，鼠标就会瞬间吸附到对象角落。更自然的做法是记录按下时鼠标与对象之间的偏移量：

let dragging = false;
let offsetX = 0;
let offsetY = 0;

panel.addEventListener('pointerdown', (event) => {
  const point = getLocalPoint(panel, event);

  dragging = true;
  offsetX = point.x - box.x;
  offsetY = point.y - box.y;
  panel.setPointerCapture(event.pointerId);
});

panel.addEventListener('pointermove', (event) => {
  if (!dragging) return;

  const point = getLocalPoint(panel, event);

  box.x = point.x - offsetX;
  box.y = point.y - offsetY;
  render();
});

panel.addEventListener('pointerup', (event) => {
  dragging = false;
  panel.releasePointerCapture(event.pointerId);
});

其中 box.x、box.y 必须与 point.x、point.y 使用同一套元素内部坐标。这样无论用户从图形的中心还是边缘开始拖动，图形都能保持与指针的相对位置。

3. Canvas 特效：鼠标位置怎样驱动粒子和光晕

在 Canvas 特效中，鼠标坐标通常不会直接决定某一个 DOM 元素，而是会作为粒子系统的输入参数。例如，粒子可以根据自己与鼠标的距离产生排斥、吸引或发光效果：

const mouse = {
  x: 0,
  y: 0,
  active: false,
};

canvas.addEventListener('pointermove', (event) => {
  const rect = canvas.getBoundingClientRect();

  mouse.x = event.clientX - rect.left;
  mouse.y = event.clientY - rect.top;
  mouse.active = true;
});

canvas.addEventListener('pointerleave', () => {
  mouse.active = false;
});

function updateParticle(particle) {
  if (!mouse.active) return;

  const dx = particle.x - mouse.x;
  const dy = particle.y - mouse.y;
  const distance = Math.hypot(dx, dy);
  const radius = 120;

  if (distance > 0 && distance < radius) {
    const force = (radius - distance) / radius;
    particle.vx += dx / distance * force * 0.8;
    particle.vy += dy / distance * force * 0.8;
  }
}

这个例子中，particle.x、particle.y 和 mouse.x、mouse.y 都使用 Canvas 显示坐标。即使 Canvas 为了高清显示而把内部缓冲区放大了，只要绘图上下文已经按 DPR 缩放，动画逻辑仍然可以使用 CSS 尺寸对应的坐标，代码会更直观。

4. WebGL 交互：把鼠标反算回 NDC 或世界空间

WebGL 的鼠标交互通常需要反向转换。浏览器给出的是左上角原点的 DOM 坐标，而 WebGL 常用的是中心原点、范围约为 -1 到 1 的 NDC：

function pointerToNDC(canvas, event) {
  const rect = canvas.getBoundingClientRect();
  const x = event.clientX - rect.left;
  const y = event.clientY - rect.top;

  return {
    x: x / rect.width * 2 - 1,
    y: 1 - y / rect.height * 2,
  };
}

canvas.addEventListener('pointermove', (event) => {
  const ndc = pointerToNDC(canvas, event);
  gl.uniform2f(pointerUniform, ndc.x, ndc.y);
});

如果特效中的交互平面位于世界空间，而不是 NDC，还需要使用投影矩阵和观察矩阵的逆矩阵，把鼠标射线反算回场景：

DOM 坐标
  → Canvas 局部坐标
  → NDC
  → 裁剪空间中的射线
  → 观察空间或世界空间
  → 与交互平面求交

这类反变换常用于 3D 场景中的鼠标拾取、粒子吸附、平面拖拽和模型交互。它比 2D 命中检测复杂，但核心原则完全一样：先明确输入点属于哪个空间，再通过对应的变换进入目标空间。

5. 把整篇文章压缩成一条交互链

坐标转换真正重要的地方，在于它让不同系统之间能够稳定地对话：

flowchart TD
    A[鼠标或触摸事件] --> B[视口坐标]
    B --> C[DOM 元素内部坐标]
    C --> D{目标渲染系统}
    D -->|DOM| E[按钮命中或拖拽判断]
    D -->|Canvas 2D| F[Canvas 坐标与粒子逻辑]
    D -->|WebGL| G[NDC 或世界空间]
    E --> H[更新交互状态]
    F --> H
    G --> H
    H --> I[重新绘制下一帧]

整篇文章可以归纳为四个检查问题：

  1. 这个坐标的原点在哪里？
  2. x、y 方向分别朝哪里增长？
  3. 它的单位是 CSS 像素、Canvas 像素还是归一化数值？
  4. 它下一步要被哪个坐标空间使用？

只要这四个问题能回答清楚，很多“鼠标和图形对不上”“高清屏幕上位置偏移”“WebGL 图形跑出画布”的问题，就不再是凭感觉调数字，而是可以沿着坐标链逐步定位。

网页特效的交互，本质上不是让鼠标直接控制图形，而是把鼠标所在的空间转换成图形所在的空间。

从 DOM 的视口坐标，到 Canvas 的内部像素，再到 WebGL 的 NDC、世界空间和模型空间，坐标转换就是连接用户输入与 GPU 画面的那座桥。

七、关于八荒启

八荒启是一家专注于交互体验产品与解决方案的品牌，持续探索交互技术在教育教学、产品展示、过程模拟、操作训练和数据可视化等场景中的应用。

我们不仅分享技术实现，也持续创作和沉淀交互动画、数字作品、开发教程、项目案例与行业解决方案，希望通过交互技术，让复杂事物变得更加容易理解、探索、操作和创造。

八荒启，专为交互动画而生
让复杂事物可探索、可操作、可反馈

如果你正在寻找交互作品、学习相关技术，或者希望把一个想法转化为可实际操作的交互项目，欢迎访问八荒启官网了解更多案例与服务。

  • 官方网站：bahuangqi.com
  • 主要内容：交互动画、3D 可视化、教育互动、仿真模拟与技术教程
  • 定制服务：可通过官网提交需求或联系人工客服进行评估

感谢阅读。如果本文对你有所帮助，欢迎点赞、收藏和关注，我们会继续分享更多交互作品与项目实践。

avatar
文章
阅读
粉丝
