一个基于 GB/T 33190-2016 国标的全功能 OFD 库，浏览器端纯前端渲染，文件不出本机
试用联系：694243440@qq.com
一、先说结论
我们做了一件在 OFD 圈子里不太常见的事：把完整的 OFD 内核编译成 WASM，让浏览器不依赖任何服务端就能打开、渲染、提取文本、验签，甚至把 PDF 转成 OFD。
- 解析 / 渲染 / 文本与图像提取 / 数字签名与验签 / SM4+SM2 加解密 / 文档合并 / 水印 / OFD-A 档案合规检查，一套 Rust 内核全部覆盖；
- 同一套内核出四种形态：CLI、WASM（前端）、C ABI、Python / C# / Java 绑定；
- 网页端渲染与桌面端渲染逐像素比对，6 份样例差异 0.000% ；
- 73 份真实 OFD 样例（数科 / 百望电子发票、OFD R&W 测试集、国标文档）全部可解析、可渲染、可签名、可加解密。
如果你正为 OFD 文件打不开、发票要人工录入、验签没有趁手的工具 这类问题发愁，可以直接跳到第四节看演示，或拉到文末联系试用。
二、OFD 到底难在哪
OFD（Open Fixed-layout Document，开放版式文档）是国家标准 GB/T 33190-2016 定义的版式文档格式，用于电子发票、电子公文、电子证照、档案归档。它的“难”，不是难在格式本身，而是难在生态。
坑一：浏览器不认，前端几乎无库可用
PDF 有 PDF.js，一个 JS 文件就能在网页里渲染。OFD 没有对应的东西。想在网页里展示 OFD，现实中的选项只有两个：买商业 SDK，或者搭一个服务端把 OFD 转成图片再传给前端。
服务端方案的代价是：每翻一页都要请求一次、图片体积大、并发上来 CPU 直接吃满；更要命的是文件必须上传到你的服务器——发票、公文、证照这类文件，客户往往不接受“上传到你那儿”。
坑二：文档常常不是自包含的
一份 OFD 是一个 ZIP 包，里面是 XML 描述 + 资源（字体、图像）+ 页面图形指令流。问题在于字体经常不嵌入，尤其是电子发票：它假定阅读器所在机器有相应字体。渲染器找不到字体，结果就是白页或者满屏豆腐块。
坑三：渲染语义处处反直觉
这是最耗时间的一类坑。OFD 有两套坐标系（页面空间 / 对象空间），Boundary 是对象空间的原点偏移，Clip 用的是相对 Boundary 的坐标而不是页面绝对坐标；DeltaX/DeltaY 的 g n v 语义是“值 v 重复 n 次”而不是循环取组值；C 是闭合路径指令而不是三次贝塞尔的别名（贝塞尔是 B）……
这些细节的可怕之处在于：错了页面也能画出来，只是画得不对。我们第一次跑通渲染时，发票文字全堆在页面底部——因为对象坐标系方向实现反了。rc=0 不等于渲染正确，这类问题只能靠逐像素比对和真实样例兜住。
坑四：签章是国密体系，验签不是“验一个签名值”
电子发票、电子公文上的签章走的是国密路线：SM2 签名、SM3 摘要、SM4 加密，签名结构是 SES（GB/T 35275 / GB/T 38540）。验签要回答三个层次的问题：
- 签名值本身有效吗——用证书里的 SM2 公钥验 SignedValue；
- 文档被改过吗——签名的 References 里逐文件列了摘要，要一个一个比对，任何一项不一致就是“文档在签名后被修改”；
- 签名人可信吗——证书链能不能走到你信任的根（信任锚）。这一点最容易被忽略：一份签名值完全有效、摘要全部匹配的发票，也可能来自一张自签证书。
WebCrypto 里既没有 SM2 也没有 SM3，这套东西在纯前端做，只能自己实现算法。
坑五：存量 PDF 要转 OFD，工具链闭源且重
政企系统里大量存量 PDF 要进 OFD 归档体系（GB/T 42133-2022《信息技术 OFD 档案应用指南》）。转换工具要么是闭源商业 SDK（贵、有水印或页数限制、不可能进浏览器），要么是 Java 服务端方案（部署重、要维护一整套服务）。浏览器里直接转，几乎没有可选方案。
三、我们的做法：一个 Rust 内核，四种形态
项目叫 rust-ofd，核心思路是把 OFD 的全部能力收敛到一套 Rust 内核里，再按需要编译成不同形态。
crates/
├── ofd-core 数据模型（CT_/ST_ 类型体系）+ XML 序列化 + ZIP 容器读写 + 文本/图像提取
├── ofd-render 渲染引擎：tiny-skia 位图（PNG）与 Canvas 2D 指令流双后端
├── ofd-convert PDF→OFD 转换（pdf-rs 解析 + 内容流重建）
├── ofd-sign 数字签名/验签（SM3withSM2、SES、X.509、证书链）
├── ofd-crypto 加密解密（SM4-CBC 内容加密 + SM2 数字信封 + SM3 完整性校验）
├── ofd-tool 文档合并、文字水印
├── ofd-archive OFD-A 合规检查（9 条规则）与去技术化转换
├── ofd-ffi C ABI 动态库（ofd_ffi.dll + include/ofd.h）
└── ofd-wasm WASM 绑定（wasm-bindgen，含 PDF→OFD 转换）
关键设计一：渲染双后端。 服务端和 CLI 出 PNG 位图（tiny-skia）；浏览器出的是 Canvas 2D 指令流——不是图片，而是一串绘制指令，由 JS 侧在 canvas 上重放。
这个选择的收益很直接：一页 A4 位图动辄几百 KB，而同一页的指令流通常只有几十 KB；更重要的是缩放不用重新请求，浏览器矢量重绘，200%、300% 放大依旧锐利。下面“国标正文页 200%”那张图，就是同一个指令流用更大的变换矩阵重放的结果。
关键设计二：网页渲染和桌面渲染是同一个内核。 不是“网页版近似实现”，而是同一份 Rust 代码。我们用 parity-check 做逐像素验证：同一份 OFD，分别走 WASM 路径和原生 CLI 路径，渲染成同尺度 PNG 后逐像素比对。
关键设计三：文件不出浏览器。 WASM 形态下，解析、渲染、验签、PDF 转换全部在本机内存里完成，没有任何网络请求。这对发票、公文这类敏感文件是决定性的。
四、跑起来看看：Vue 示例完整演示
示例在 examples/vue-demo，三步起服务：
cd examples/vue-demo
npm install
npm run dev
打开页面是这样一个干净的初始状态：顶部两个入口——打开 OFD 与 PDF 转 OFD（转换完成后还会多出一个“下载 OFD”）。
图 1 示例初始状态
4.1 PDF 直接转 OFD：14 页国标文档 0.47 秒
点击“PDF 转 OFD”，选一份 PDF。我们直接拿 GB/T 42133-2022《信息技术 OFD 档案应用指南》国标原文（方正书版排版，1.0MB，14 页）做测试：
- 转换耗时 0.47 秒，产物 1533.9 KB；
- 138 个嵌入字体全部保真搬运，0 个退化为轮廓；
- 图像 2 个，书签 / 注释 / 附件 / DocInfo 元数据全量迁移。
转换完成后页面顶部给出报告，并自动把 OFD 下载到本地（也保留了手动“下载 OFD”入口）。

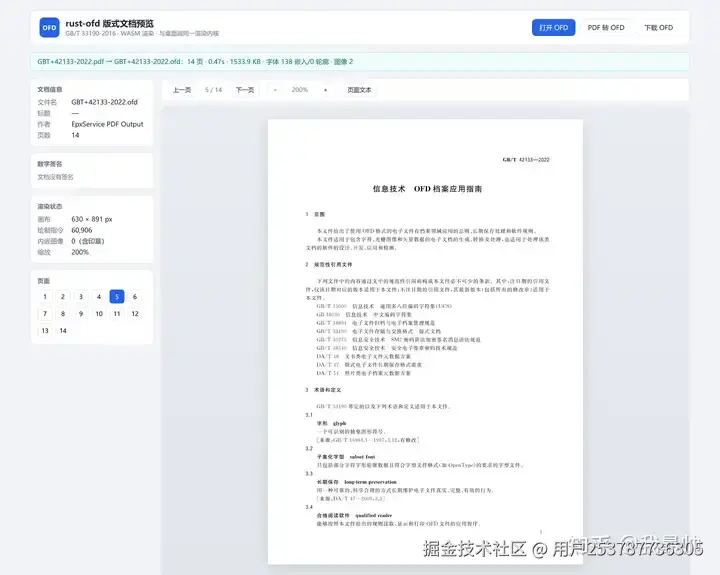

图 2 PDF→OFD 转换结果与报告
放大到 200% 看正文页，中文排版、表格、字号层级、页眉页脚全部原样，矢量清晰：
图 3 国标正文页 200% 缩放
这份样例值得单独说一句：它是方正书版（BookMaker） 排版的 PDF，嵌入字体是裸 CFF（没有 sfnt 容器），早期版本转出来满页错字。现在的处理是现场解析 CFF 的 header / INDEX / Top DICT / charset，合成 head/maxp/hhea/hmtx/post 表拼出一个最小 OTF 容器，把字形按原样搬进 OFD。转换警告数从 152 条降到 1 条。
4.2 打开电子发票：文本可直接复制，信息可批量提取
打开一份数科增值税电子普通发票（案例样本，已含 SES v4 签名）：

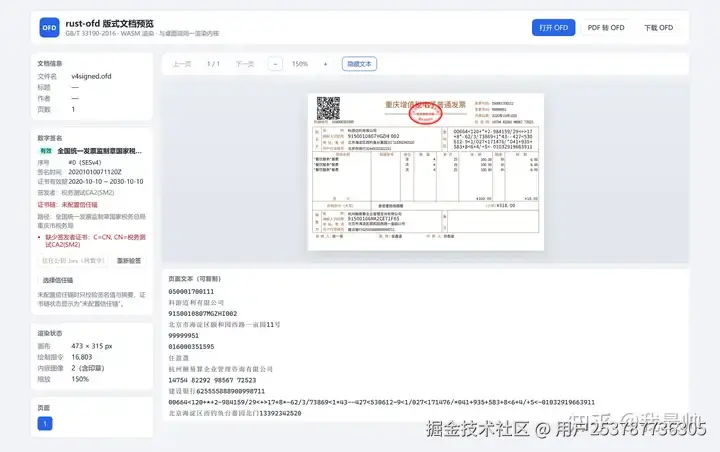

图 4 电子发票渲染与页面文本提取
右侧“页面文本（可复制）”是 pageText() 的输出——发票代码、购买方名称、纳税人识别号、地址电话、开户行账号、金额、开票人全在，直接可复制、可正则提取、可入库查重。
这条能力对财务共享中心、费控报销、发票查验平台是硬需求：过去这些字段要么靠 OCR（有错误率、要调模型），要么靠人工录入。
4.3 数字签名验签：SM2 签名值 + 逐文件摘要 + 证书链
同一份发票，左侧“数字签名”卡片在打开文档时自动完成验签：

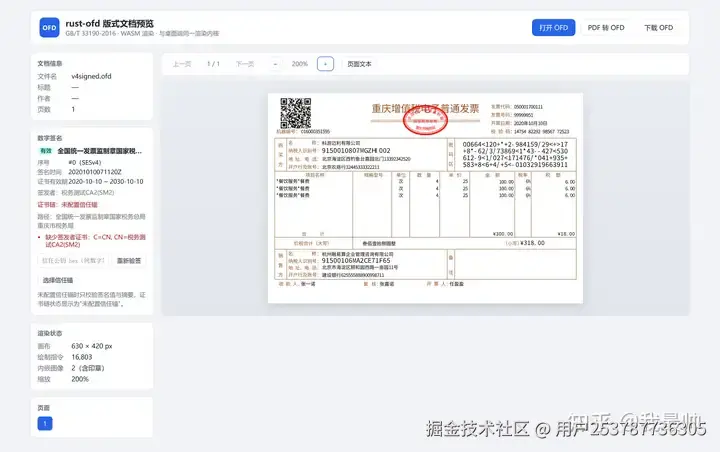

图 5 数字签名验签结果
这份样例展示了验签的完整输出：
- 徽章显示“有效” ——SM2 签名值有效，且 References 中逐个受保护文件的摘要全部匹配；
- 签名人 / 序号 / 签名时间：#0（SESv4），签名时间 20201010071120Z；
- 证书信息：主体为“全国统一发票监制章国家税务总局重庆市税务局”，签发者“税务测试CA2(SM2)”，有效期 2020-10-10 ~ 2030-10-10；
- 证书链：未配置信任锚——注意这里没有报“有效但可疑”，而是明确告诉你链的结论：这份文档只嵌了签名者证书、缺上级证书，因此只能证明“签名值有效且内容未被篡改”，不能证明“签名人可信”。要得到“受信任”结论，需要提供税务 CA 根证书作为信任锚。
面板下方可以直接粘贴信任公钥（纯数字签名场景），或选择 .cer/.crt/.pem 证书文件作为信任锚重新验签。对应接口：
const doc = new OfdDoc(fileBytes);
doc.signatureCount; // 签名数量
const reports = doc.verifySignatures(trustedKeyHex, anchors);
// 每项含 signatureValid / digestValid / signer / signTime / certSubject /
// chainStatus('trusted'|'no-anchor'|'incomplete'|'untrusted-root'|'expired'|...)
// / chainPath / references(逐文件比对结果)
4.4 印章细节
放大到 300% 看发票监制章——这是矢量绘制的印章注释（SEAL 类型 Annot），不是位图贴图：

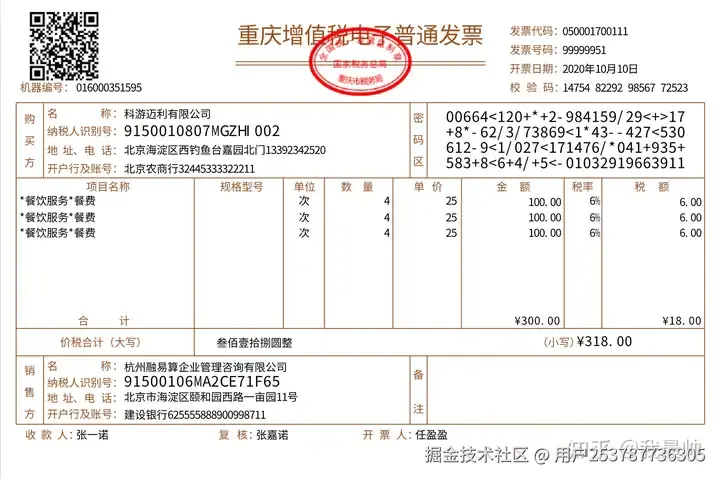

图 6 印章细节 300%
4.5 长文档：42 页幻灯片秒开
换成一份 42 页的演示类 OFD，左侧页列表直接铺开 42 个页码，点击即跳转：
图 7 42 页文档与页列表
五、几个真正难啃的地方
如果只写“我们做了什么”，这篇文章就没价值了。下面是踩过的坑里最值得说的几个。
5.1 坐标系：错了也能画出来，只是画得不对
对象空间的实现一开始和国标是相反的。国标规定页面空间原点在左上、Y 轴向下；对象局部空间经 CTM 线性变换后，再按 Boundary（左上角）平移。我们最初按“绝对坐标 + 翻转 Y”实现，结果是一页文字整块堆到页面底部。
更隐蔽的是 Clip。转换端（PDF→OFD）最初把裁剪区域写成页面绝对毫米坐标，而渲染器和野生 OFD 里 Clip 的 Gpts 是相对 Boundary 的坐标——差了一个原点偏移。表现出来是“文字只剩一些残条”，肉眼几乎看不出是哪一层出的问题。最后靠逐层 dump 绘制指令定位，把 clips_mm 统一加上 origin 参数做相对化。
教训：OFD 渲染的问题不会以崩溃的形式出现，只会以“看起来差不多但不对”的形式出现。必须建立像素级回归。
5.2 字体：裸 CFF、CID-keyed、按名查 GID
方正书版那类老式排版软件输出的 PDF，嵌入字体不是标准的 TrueType / OpenType，而是裸 CFF（Type1C，魔数 01 00 04 xx） 。直接用 ttf-parser 解析必然失败，于是早期实现判定“无嵌入字体”，退化成用回退字体按字符编码猜 Unicode——画出满页错字。
解决办法是手写一个最小 OTF 封装器：
-
解析 CFF 的 header、INDEX、Top DICT、charset；
-
合成 head / maxp / hhea / hmtx / post 表。head 表必须是 54 字节——created / modified 各是 8 字节 LONGDATETIME，少写会导致 NoHeadTable；
-
post 2.0 用 CFF charset 里的自定义字形名（SID ≥ 391）承载 PDF Differences 里的 G 名，从而支持按名查 GID；
-
CID-keyed（Top DICT 里带 ROS 操作符）的字体额外产出一张 CID→GID 映射表。
另一个必须记住的坑：回退字体的轮廓退化路径只能按 Unicode 寻址。拿原字体的 gid 去查回退字体是错的——两个字体的字形空间毫无关系。
5.3 PDF→OFD 的文本双模式
转换不是“把 PDF 内容画成矢量路径”就完事——那样转出来的 OFD 只是一张“能看的图”，文本不可检索、不可复制。我们的策略是分两条路：
嵌入模式（优先） ：PDF 里的 TrueType / OpenType 字体文件原样搬进 OFD 包，每个字形写入 TextCode.Glyphs（字形 ID 直写），同时迁移 ToUnicode 保证可检索。这一路出来的是结构完整、可搜索、可复制的 OFD。
轮廓模式（兜底） ：源 PDF 的字体没有可解析的嵌入文件（Base14、Type3 等），按字形轮廓转成矢量路径。视觉保真，但文本不可检索。
图像侧同样做了分流：JPEG（DCT）字节透传零重编码（不重新压缩就不损失质量、也不耗时）；Flate / LZW 采样数据解码后重编码为 PNG；带 SMask 的合成 alpha；ImageMask 按当前填充色栅格化。
5.4 二维码：MMR + MQ 算术解码
电子发票左上角的二维码是个典型的“看起来简单、做起来要命”的需求。很多发票把二维码存成 JBIG2 图像，而 JBIG2 的算术编码用的是 MQ 编码器（JPEG2000 同款）。实现要点： -
段解析（segment header + 引用关系）；
-
MMR（Group 4）解码，码表对照 RFC 804；
-
MQ 算术解码的正确配置——概率状态表、INITDEC、GBAT、TPGDON、上下文位权，任何一项错了，输出就是随机噪点（不报错，只是图像全黑或者花屏）；
-
泛型区域（generic region）解码。
这块我们是拿 pdf.js 的 JBIG2 实现做参照逐个参数对齐，再用真实发票的二维码做回归——渲染出来的二维码必须能被手机扫码识别，这是唯一的验收标准。
5.5 验签的三个层次与“按签名时间判定”
前面提过验签要分三层。这里补充两个容易做错的细节：
有效期按签名时间判定，而不是“现在”。 数科 2019 年的发票证书有效期是 2019~2022，现在验签如果按“当前时间”判就全部误报“证书过期”。长期验证的正确语义是：看签署那一刻证书是否有效。
空信任锚 ≠ 链不完整。 没有配置信任锚时统一报 no-anchor（“未配置信任锚”）；只有在提供了锚、但链走不到锚时，才区分 incomplete（缺中间证书）/ untrusted-root（根不在锚里）等结论。把这两种情况混为一谈，会让人误以为文档有问题。
还有一个工程性很强的坑：给已签名的 OFD 追加签名。默认保存路径会把 XML 按模型重新序列化，字节全变，原签名立刻失效。我们为此做了保字节的 raw_package 模式：以原始字节为基，只补入包内缺失的文件，仅当 OFD.xml 缺 Signatures 指针时才改写它。效果是对已签名文档追加签名后，原签名依然有效。
5.6 网页端的那些坑
WASM 路径和原生路径的表现差异，多数是 canvas 语义差异造成的： -
canvas 后端最初没有输出描边样式，结果电子发票的边框全变成黑色；
-
虚线状态跨路径残留，导致不该有虚线的图形出现虚线；
-
空的 Clip 会把整页抹掉——原生的空裁剪是无操作，canvas 里 clip() 之后就什么都画不出来了；
-
指令流里的图像资源序列化时变成了 Map，JS 侧取 Object.keys() 拿到空数组。
还有一个前端经典问题：canvas 在条件渲染里，fileName 一赋值 要到下一次 DOM 刷新才存在，同步取 ref 拿到的是 null，渲染被静默跳过——表现是“首次打开空白，点一下缩放或翻页才出现”。
这些坑的共同点是只在网页端复现，原生测试全绿。所以我们的验证方式是“网页渲染 = 原生渲染”逐像素比对，而不是各写一套测试。
六、我们诚实地知道边界
一个负责任的介绍应该把做不到的说清楚： -
JBIG2 的 symbol dictionary / text region 段尚未解码，遇到这类图像会画占位框（结构解析不受影响）；JPEG2000 同样暂不支持；
-
无 ToUnicode 的老式排版 PDF，转出来的 OFD 文本不可检索。这是源文件里就不存在的信息，转换阶段无法恢复。字形本身按嵌入字体保真渲染、视觉是对的，但 TextCode.Text 为空；
-
PDF 里的 shading（sh 操作符）和混合模式做了近似处理，AcroForm 表单、Type3 字体按轮廓近似；
-
与其它厂商阅读器的互操作还需逐项核对。签名 / 加密实现遵循 SM2、SM3、SM4 与 SES 结构的标准技术路线，但要下“完全互操作”的结论，必须拿 GB/T 35275、GB/T 38540、GM/T 0099 原文逐条比；
-
性能尚未做系统基准测试，本文的数字都是单机实测值。
七、验证数据
我们不相信“跑通一次就算支持”，所以建立了三层验证。
7.1 样例矩阵
73 份真实 OFD（OFD R&W 测试集、数科 / 百望电子发票、非标命名空间、缺失资源、附件、水印、签名样本等）× 7 项功能（info / list / render / sign / verify / encrypt / decrypt）。73 份样例全部可解析、可渲染、可签名、可加解密；验签对原始签名给出明确的有效 / 无效判定（部分样例本身是被篡改过的测试文件，报“文档已被修改”是正确结果）。
7.2 网页 = 原生
6 份样例的 WASM 渲染与原生 CLI 渲染逐像素比对，差异像素 0.000% （阈值 0.5%）。
7.3 测试
Rust 侧 85 项测试全部通过，覆盖解析、序列化、渲染、签名验签与篡改检测、加解密往返、合并、合规检查、PDF 转换（含裸 CFF 包装、文本双模式、图像分流、SMask、书签注释附件迁移）；Python 绑定与 C# 绑定各有独立测试。
八、试用与联系 -
邮箱：694243440@qq.com（试用申请、技术交流、合作均可）
-
线上地址，ofd.11m18.cn
-
欢迎测试使用并提出建议发现 bug 我会尽快修复。
现在就可以通过邮件联系我们，说明你的场景（例如：发票批量信息提取、公文预览、OFD 归档合规检查、PDF→OFD 批量转换、验签服务），我们可以先提供对应的 SDK 形态给你做验证：
- 表 1 不同技术栈可用的形态**
| 你的技术栈 | 可用形态 |
|---|---|
| Web 前端（Vue / React / 原生 JS） | npm 包 rust-ofd（WASM + Canvas 播放器 + TS 类型） |
| 服务端 / 桌面（任何语言） | ofd-cli 命令行 |
| C / C++ / Go / Rust | ofd_ffi 动态库 + include/ofd.h |
| Python | PyO3 绑定（pip 包） |
| .NET | P/Invoke 绑定（.NET 9，含测试） |
| Java | JNA 绑定 |
本文中的全部截图均来自 examples/vue-demo 的真实运行结果（Chromium / Edge，Windows），转换耗时、文件体积、字体数量等数据为单机实测值。
