设备维修工单里只写着“右侧防护板孔位对不上”，工程师很难据此判断问题对应图纸中的哪个位置。
设备档案、维修记录和 CAD 图纸通常分别存放。工程师需要根据设备编号查找图纸，再确认版本、图层和孔位。遇到需要测量或标注的情况，还要打开其他软件、截取图片，再把结果传回工单。
VectorDraw Web Library 可以作为网页图形组件接入售后系统。工程师查看设备档案和工单时，可以在同一页面查看图纸、控制图层、选择对象、测量距离并添加标注，让维修问题与具体图纸位置和图纸版本保持关联。
一、截图为什么说不清孔位问题
截图能够指出大致区域，却不会自动保留图纸中的对象信息。图片经过裁切后，图号、版本、图层、单位和周边结构也可能不在画面内。接收截图的人通常还要确认设备型号、零件名称、观察方向和现场测量值，沟通才会继续。
把图纸操作放到工单处理过程中，首先要补齐以下信息：
| 需要确认的信息 | 只看截图时的问题 | 工单中应保留的内容 |
|---|---|---|
| 设备与图纸 | 无法判断截图属于哪台设备、哪张图纸 | 设备编号、图纸编号和关联规则 |
| 图纸版本 | 新旧图纸外观接近，容易用错版本 | 版本号、更新时间和当前状态 |
| 问题位置 | 圈选区域与实际图形对象没有直接关系 | 对象、图层、显示区域和缩放状态 |
| 核对依据 | 图片中的尺寸可能不完整，也无法重新测量 | 图纸值、现场值、单位和复核说明 |
| 处理结果 | 截图与回复分散在聊天或附件中 | 标注、处理人员、时间和结论 |
这些信息进入同一条工单后，后续人员可以重新打开对应图纸和问题位置，不必依靠文件名或截图内容猜测。
二、Web Library如何完成动作
售后系统调用对应图纸后，VectorDraw Web Library在浏览器中显示图形。工程师可以缩放、平移图纸，控制图层显示，并选择具体的安装孔、轮廓或其他图形对象。
Web Library还可以读取点位、对象长度和几何属性。开发人员可基于这些数据配置孔距、边距等测量功能，并调用新增文字、直线和矩形等能力制作标注工具。
Web Library提供图形显示和操作能力，图纸匹配、访问权限、版本选择和标注保存由售后系统负责。

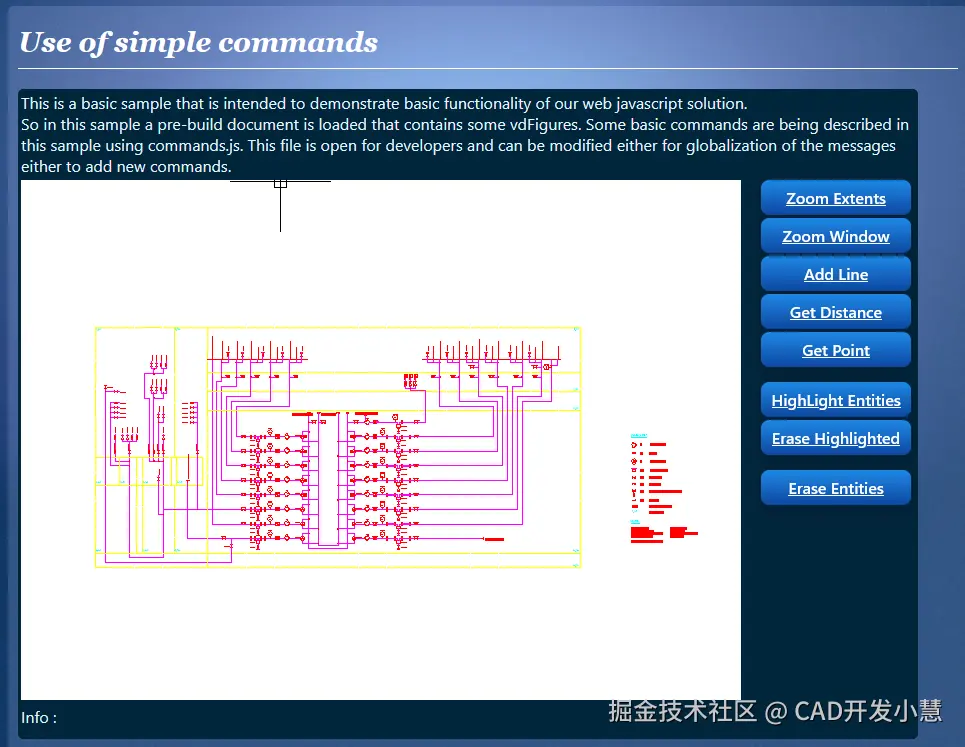

图1：VectorDraw Web Library官方示例中的图纸查看、距离测量、对象高亮和线条添加界面
三、孔位问题的处理流程
工单处理需要把图纸版本、问题位置、测量依据和处理记录连在一起。流程中的前三项用于找到正确对象并完成复核，标注用于说明问题，最后由售后系统保存工单、设备、图纸版本和处理记录之间的关系。

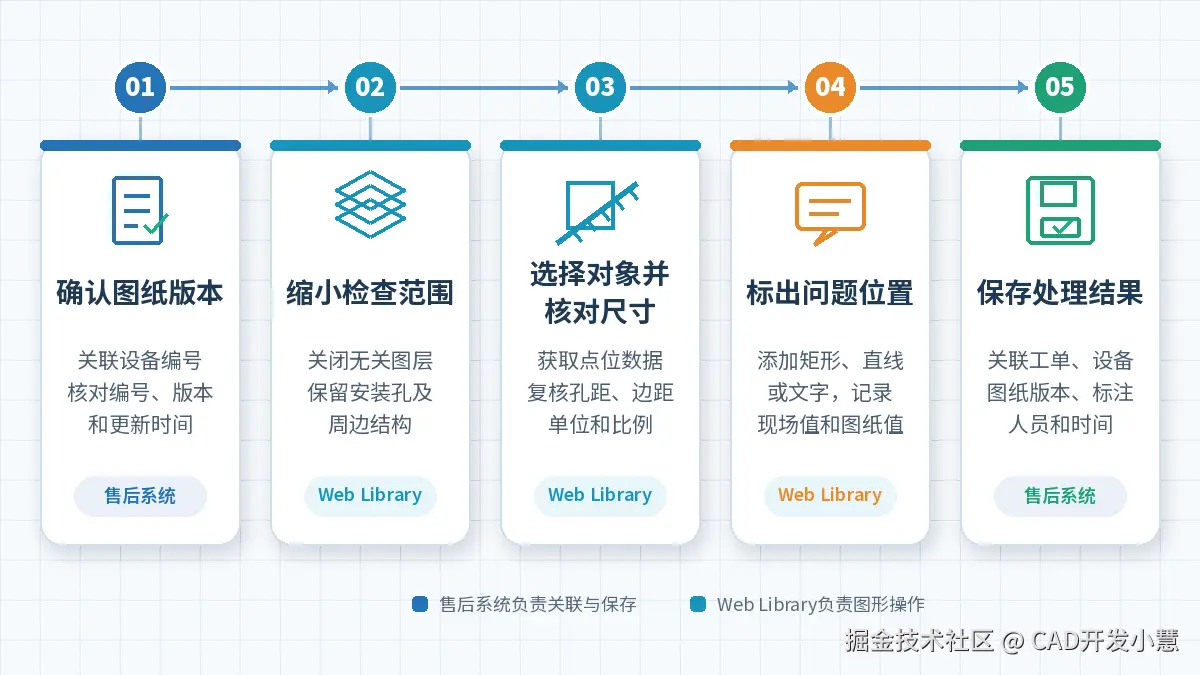

图2：图纸版本确认、检查范围缩小、尺寸核对、问题标注与结果保存流程（示意图）
四、接入前需要检查什么
正式接入前，需要用企业现有图纸和真实维修工单验证数据、权限和保存方式。检查内容可以集中在以下几项：
| 检查项 | 需要确认的内容 |
|---|---|
| 图纸关联 | 设备编号能否稳定找到对应图纸，设备改型后是否仍能识别正确文件 |
| 版本管理 | 工单是否显示图纸编号、版本和更新时间，历史工单能否继续打开原版本 |
| 访问权限 | 不同角色能否按照权限查看、测量、标注或保存，文件地址和访问凭证是否受控 |
| 单位与测量 | 图纸单位、显示比例和测量计算是否一致，现场值与图纸值是否由工程师复核 |
| 标注保存 | 标注内容、显示区域、缩放比例和图层状态需要保存到哪里，重新打开后能否恢复 |
| 处理记录 | 工单编号、设备编号、图纸版本、处理人员和时间能否形成可查询的关联记录 |
验证时可以选择一条真实的孔位问题工单，完整执行图纸匹配、版本确认、图层控制、对象选择、距离核对、问题标注和重新打开。测试结果应确认工程师看到的是正确图纸和正确版本，标注能够回到原位置，其他有权限的人员也能复核同一处理记录。
完成这些配置后，工程师可以在工单页面中直接理解问题位置和核对依据，减少在多个软件、截图和聊天记录之间反复查找。图纸中的几何数据可以支持定位和测量，最终维修判断仍需结合现场情况、受控图纸和工程经验完成。
