一句常被当成八卦的误解：深度相机投出去的散斑，是不是"随手撒了一把点"？答案是"不是"。投影模组里藏着一张严密设计的"编码母版"——画面里每一小块窗口对应母版哪处，必须唯一确定"对得上号"。双目匹配、结构光解码，第一件事都是几何上的"定位"，一旦小窗在母版出现不止一次，窗口"撞了脸"，深度错之千里。
本文循着链路拆解：解码为何是定位，母版如何用伪随机与 De Bruijn 序列把唯一性刻进每扇窗，窗口大小与深度分辨率如何拉扯，DOE 怎样铺满视场，双投射器又如何"时间分片"防互扰。
阅读收获：看懂"解码即定位"的本质；理解伪随机母版与 De Bruijn 序列怎样保证窗口唯一；看懂窗口越小点越密的权衡；认识 DOE 铺场与双投射器分时的代价。
一、解码的第一步，不是认点而是定位
人眼靠双眼位差判断远近，深度相机演着类似戏法，但前提常被漏掉：你得先能在多幅图中认出"这是同一点"。
双目相机拿到左右两帧，关心的是同一物理点落在左右像素(列)上的位差(视差)，可匹配的第一步却是先找：左图这个带图案的小块，在右图里长得一样的那个在哪儿？结构光更直接，先要知道投出的"编码母版图"，再看观察到的局部图案是母版哪一段。两者都落进同一问题：这一小窗图案，在全幅空间里的坐标唯一吗？
散斑工程第一信条可压成一句：**解码即定位，定位靠唯一。**后面所有母版设计、自相关抑制、双投射器时间片，都在给"唯一"建地基。散斑不是随手抖动的斑点，而是满屏刻意安排的"唯一身份证"阵列。
二、局部歧义：为什么窗口"长重复"就没救

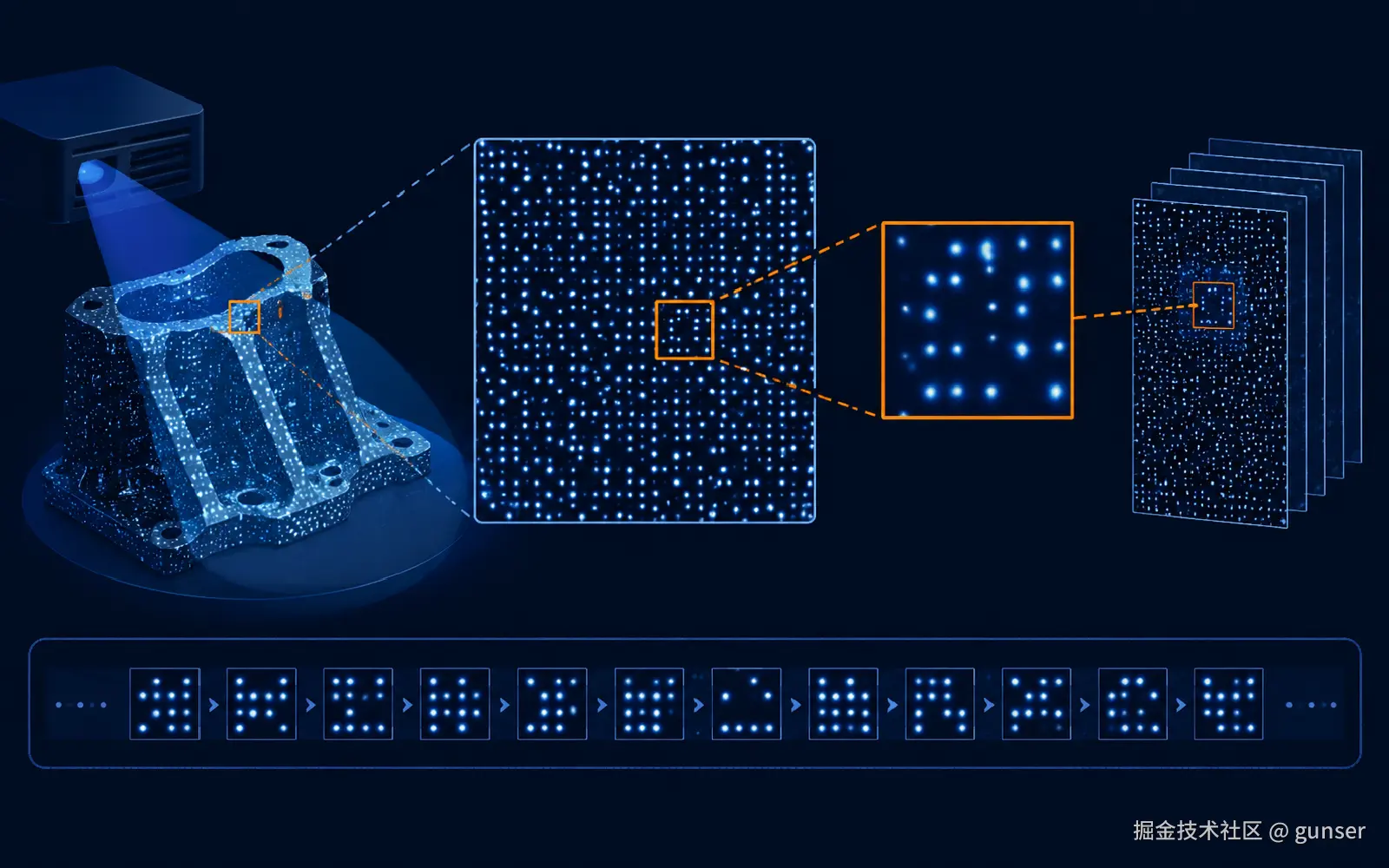

图可见，母版被切成一扇扇小窗，解码要判断"每扇窗落在母版哪一处"，窗口若在局部重样就歧义。把问题推到底：若母版有两串光点分布高度近似甚至逐点相同会怎样？双目那边右图搜索出现两个高相似候选，代价函数"多峰"，argmin 判不出谁对，视差跳错，深度图整片错位或跳变；结构光更依赖"这段编码只对应母版唯一一段"，一旦重复就把两段天南地北的 3D 混淆进同一观察，深度直接崩。
这同视觉的"重复图案陷阱"是同一物理根源：**凡长得一样的局部图案，都必然稀释匹配的信息量。**区别在自然场景你控不了周期纹理，但散斑是你自己投出去的——图案长什么样，图纸上全由你说了算，于是工程师能把"局部重复"提前掐死在图纸里。表归纳各失效源：
| 失效来源 | 表象 | 母版设计的应对 |
|---|---|---|
| 局部图案重复 | 匹配多峰、深度跳变/错位 | 让任意小窗在母版内只出现一次 |
| 随机均匀但含周期 | 表面密，算法撞车 | 抑制周期性，强调随机 |
| 窗口内内容太贫 | 无可比对的纹理 | 保证每窗口内特征足够可分 |
结论：**别让母版里任何两处小窗长得一样，**这正是下文"伪随机母版"登场的原因。
三、伪随机母版：把唯一性写进设计
既然要"任意小窗在母版内只出现一次"，直白做法是让母版"很随机"。但工程要的是可证明性质的随机——**"任意给定大小的窗口在全幅中唯一"**这一强条件，而非"看起来乱"。先分清"真随机"与"伪随机"：
| 概念 | 含义 | 用在散斑上 |
|---|---|---|
| 真随机 | 每次生成不可复现、不可设计 | 无法离线验证窗口唯一，不可取 |
| 伪随机 | 由确定算法生成、可复现 | 母版可离线全幅扫描验证唯一性 |
伪随机的价值：一是可复现，同种子得同母版，产线一致；二是可离线全幅核查，投产后逐窗扫描揪出重复；三是可定量"制造随机"——哪里加点、哪里留白都由参数控制，不必赌运气。母版常作"规则可控的伪随机格栅"排布，光点既不落周期矩阵(带来周期歧义)，也不过度聚集(否则窗口内特征失衡)。而真正把"任意小窗唯一"变成可证明性质的，往往是组合数学里的现成工具——De Bruijn 序列。
四、De Bruijn 序列：一张编码生出满窗口唯一
证明"任意长 n 的小窗唯一"最顺手的教科书工具，就是 De Bruijn 序列。直白定义：取含 k 个"字母"的符号集，De Bruijn 序列是一条能从头到尾、每个长度为 n 的连续子串在序列中恰好只出现一次的循环序列。它有极漂亮的性质：一条长到 kⁿ 的序列，把所有 kⁿ 种长度为 n 的窗口"不重不漏"全装了进去。
这一性质对散斑编码堪称天作之合：每个可能的局部模式都有唯一位置且都在全幅中。化作验证逻辑大约是：
用 k 元符号集构造阶 n 的 De Bruijn 序列 B，铺成散斑格栅；
遍历全幅提取每个长 n 的窗口片；
断言：任何两片窗口片互不相等 —— 唯一性成立。
要强调，De Bruijn 给的不是"大概率不重复"，而是可证明、全覆盖的不重复，等于把"随机撞车"换成"数学上不可能撞车"。真正落到物理散斑还叠加灰度、多点占位等考量，但骨架正是"有限字母表 + 窗口唯一"的组合数学，目标收敛到一句：让算法在任一局部窗口都能无歧义说出"我是母版哪位"。
五、窗口越小、匹配点越密：编码设计的两难
唯一性讲清后是分辨率权衡——**匹配窗口取多大？直觉上窗口越大信息越多、匹配越稳，但坏处双重：一是在母版里"撞脸"机会变大，唯一性更难保；二是匹配点变稀疏。**一个匹配点来自"在一个可靠的唯一窗口上找到对应"，锚点撒得稀，点间靠插值填补；反过来，窗口越小，同一视场能放下越多"各自唯一的锚窗"，匹配点越密、深度图越细。
| 匹配窗口 | 唯一性难度 | 匹配点密度 | 深度图细腻度 | 代价 |
|---|---|---|---|---|
| 偏大 | 较易排但占空间 | 稀疏 | 粗，靠插值 | 细节易丢 |
| 偏小 | 每窗在母版唯一，更难 | 密 | 细 | 编码算法更苛刻 |
这也是为什么"散斑看似乱点"，背里却常跑着一套精密的编码理论——密度与唯一性是互相咬合的旋钮，拧小窗这一头，就须在编码那头付出更多。
六、DOE 复制：一段编码如何铺满视场
还有个量产现实：怎么在一块有限元件上投影出铺满整片视场、又保持局部唯一的图案？关键词是 DOE（衍射光学元件）。思路近似"印模盖章"：不要求整张视场是独一无二的大手稿，而是先设计一小片含编码语义的"母版单元"，再借 DOE 衍射复刻成百上千份铺满视场。
引入 DOE 复制，唯一性迁移为：重复单元内部的每个局部窗口，在全幅(含跨副本边界)仍只对应一个真实物理位置——副本间要能被同一套"窗口定位"规则无歧义地衔接，不能跑着跑着跳进另一份副本认错坐标。这把"设计唯一大母版"折算成"设计小母版 + 保跨副本唯一"：元件制造与成本可控、规格一致，一套小母版合格即可铺满，产线验收简单；代价是编码与 DOE 设计耦合加深，母版单元分界、副本间距都不能破坏解码的全局定位。
七、双投射器：两套编码如何时间分片防互扰
某些场型需双投射器——扩大覆盖、增加亮度或消除单投射器盲区。但两套散斑同时打向同一场景，光点叠在同一张红外图里，一旦无法区分，解码立即被"双份图案"搅乱，产生大片互扰伪影。工程通行解法是时间分片（时分交替）：两套编码轮流开、轮流关，某时刻场景只亮一套，相机只在亮的那一帧采图，另一套的"污染"被彻底隔开：
| 手段 | 怎么做 | 换来什么 | 代价 |
|---|---|---|---|
| 空间分片 | 各管一片投影区 | 各片区不受干扰 | 交叠区仍互扰、覆盖割裂 |
| 时分交替 | 某时刻只亮一套，相机切到该套采样 | 从根本消除叠加污染 | 帧率按分片份数摊薄 |
| 波长/编码区分 | 各用各的波段或码型 | 复用同一时段 | 光学与解码复杂度上升 |
两套图案的"码"仍需独立设计，可共享 DOE 复制思路，却必须让各自窗口唯一性在互斥时段里各自成立，任意时刻都不出现"另一套残影混充本套窗口"的歧义。时分交替以牺牲帧吞吐换极高的干扰一致性且几乎不添光学元件，是消费级/机器人深度方案里相当稳妥的主干线。
总结
收拢成几条硬结论：
- 解码即定位，定位靠唯一——双目与结构光的第一步都是认出小窗来自母版何处，窗口重复就挂。
- 散斑不是随手撒点，是精心编码——要在图纸层面预先掐死全部局部重复。
- 伪随机与 De Bruijn 把唯一性变成可证明性质——任意小窗只出现一次，一窗即一份身份证。
- 窗口越小匹配点越密、图越细，编码也越苛刻——密度与唯一性互相咬合。
- DOE 把"设计唯一"折算成"复制+保跨副本唯一"，可控铺满视场。
- 双投射器用两套独立编码 + 时间分片，从时间轴根除互扰。
给工程的踩坑三句：选型别只看"点数密"，要追问局部唯一性怎么保证与验证；定窗口大小时记住，省下的唯一性难度正以深度图稀疏作代价；上双投射器前先算清分时把帧率摊薄后应用能否承受。
参考资料
- 散斑投影编码与结构光/主动双目解码原理的系统资料。
- 组合序列(De Bruijn 序列)构造与"任意窗口唯一"性质推导。
- DOE 衍射复制母版、多投射器时分复用的公开工程说明。
