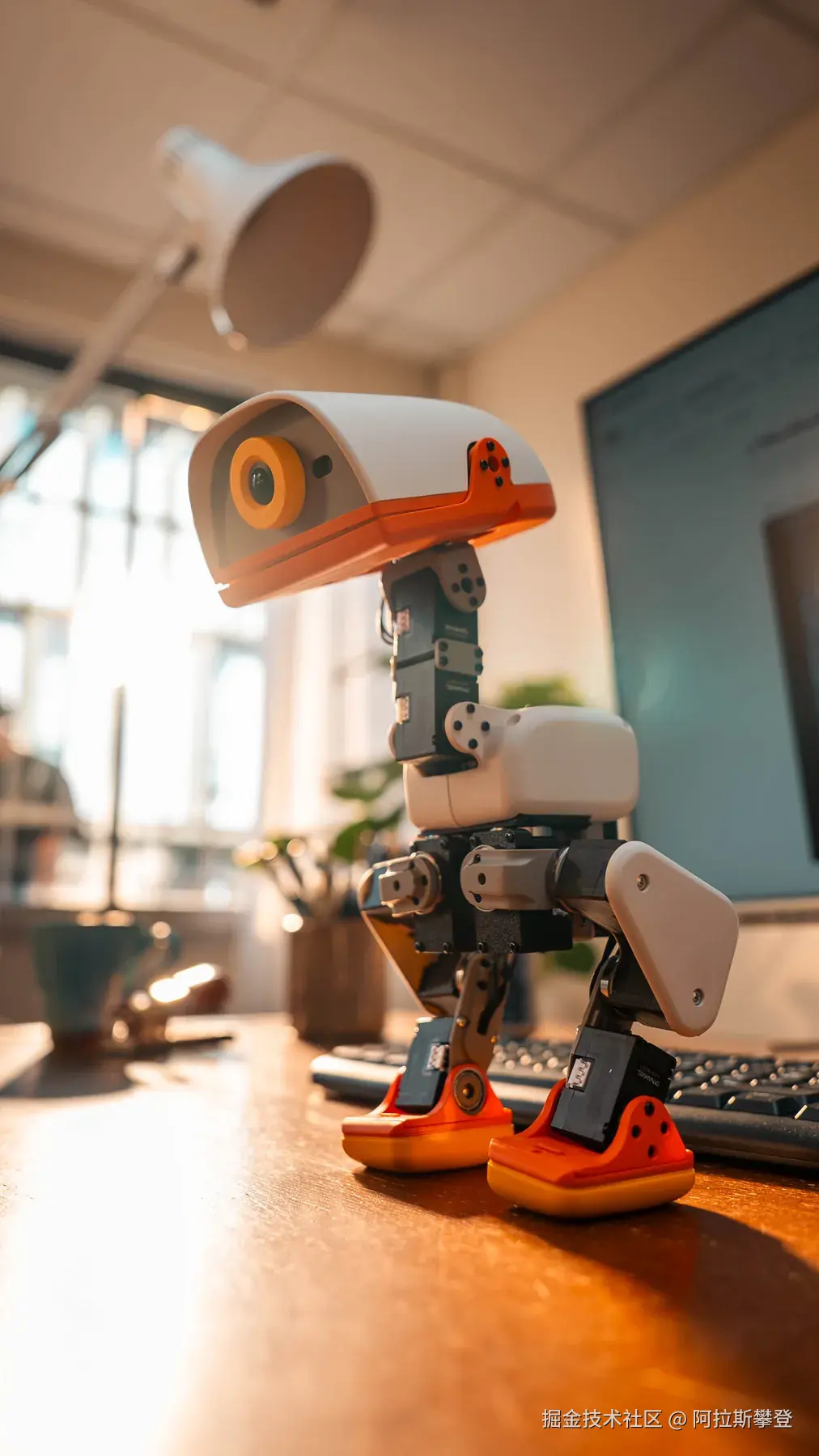

在这里插入图片描述

06-如何做自己的microduck：从硬件选型到第一行代码的完整路线图

引子：分析完了，动手！

大家好，我是黒漂技术佬。

前五篇文章，我们把 microduck 这只 25 厘米小鸭子的技术细节拆了个底朝天：架构、控制环、进程通信、OTA、sim2real。分析别人的作品很爽，但真正的收获，永远是"自己做一个"。

今天开始系列二的第一篇（也是本系列目前规划里的一篇重磅收尾）：如何做自己的 microduck。

先泼一盆冷水，也是实话：你大概率不会真的做出一个和 microduck 一模一样的鸭子。 15 个 Dynamixel 舵机 + RK3566 板卡 + 定制的结构件 + MuJoCo 仿真训练，全套下来成本轻松破千甚至几千元，而且 3D 打印结构、舵机调参、RL 训练的门槛都不低。

但这不意味着这件事不值得做。恰恰相反，做一个"丐版 microduck" 的收益极高：

  • 你可以用几百元预算、手头现有的板子（树莓派、RK 板、甚至 ESP32 也行），复刻它的软件架构思想；
  • 你可以不搞 RL，先用手写步态（或者说"机械步态"）跑通整个链路，RL 是后话；
  • 你收获的不是一只鸭子，而是一套完整的"单板机器人软件工程"能力——这玩意在面试、在项目中都值钱。

这篇文章就是你的施工蓝图。我会按照"硬件 → 系统 → 软件骨架 → 控制 → 进阶（RL）"的顺序，给你一条从零到一的路线图，每一阶段都标注清楚：要买什么、要写什么、会遇到什么坑。

一、路线图总览：五个阶段

先看全貌，再逐段拆解：

阶段一：硬件选型      选主控、舵机、传感器、结构    （约 500~1500 元）
阶段二：系统底座      装 Linux、配开发环境           （半天）
阶段三：舵机控制      打通总线，让舵机动起来          （1~2 天）
阶段四：控制环骨架    实现自己的 50Hz 控制环          （2~3 天）
阶段五：进阶玩法     手写步态 → 仿真 RL → OTA       （按需投入）

关键原则：先用最便宜的方式跑通最小闭环，再逐步升级。 千万别一上来就买齐 15 个高级舵机 + 3D 打印机 + GPU 服务器——那是把"学习项目"做成了"创业项目"。

二、阶段一：硬件选型（丐版 vs 完整版）

2.1 主控（大脑）

microduck 用的是瑞芯微 RK3566。选择理由很典型：四核 A55 + 0.8 TOPS NPU + 支持 MPP 硬解码 + 价格便宜（核心板一百多元），是嵌入式 AI 视觉机器人的性价比之王。

你的选择：

方案主控适合场景成本
丐版树莓派 Zero 2W / 4B快速上手、生态好、资料多100~300 元
主流RK3566 核心板（如香橙派 3B、Radxa Zero 3W）对标 microduck，有 NPU 可玩视觉200~400 元
进阶RK3588算力强（6 TOPS NPU），但价格上浮600+ 元

我的建议：入门首选树莓派（社区资料最全，能少踩一半的坑）；想对标 microduck 且后续要跑视觉/RL 端侧推理，选 RK3566 方案。

顺带一提：microduck 的文档里透露他们用的是 Radxa Zero 3W（一款 RK3566 小板的调试记录）。你想复刻，可以直接抄这个作业。

2.2 舵机（肌肉）

这是整个项目最烧钱的部分，也是决定成败的部分。

microduck 用的是 Dynamixel（ROBOTIS 出品）——串行总线舵机，15 个串联在一条 UART 上。它的优势：位置/速度/力矩控制精度高、可回读角度、串联方便、菊花链拓扑省线。

但 Dynamixel 的价格劝退很多人——一个 XL330 就要一百多元，15 个就是两千多。

丐版替代方案：

方案舵机优点缺点
总线舵机（国产）乐迪/LX-16A、飞特 STS3215 等价格低（几十元/个）、串行总线、可回读精度/耐用性略逊 Dynamixel
PWM 舵机SG90/MG996R（航模舵机）几元到十几元一个，极其便宜只能发角度、不能回读位置、精度差
Dynamixel 正品XL330 系列官方同款、精度高、生态好贵

我的建议：预算允许就上国产总线舵机（STS3215 这类）——可回读位置是控制环的刚需。PWM 舵机不能回读，意味着你的控制环只能"开环"（发指令就认为执行到位），精度和鲁棒性都会差一截，但作为入门验证够用。

注意一个架构层面的约束：总线舵机 + IMU 共享一条 UART 是 microduck 控制环设计的前提（第 02 篇讲过）。选舵机时，优先选支持串口总线的，这样你能完整复刻它的"单总线 + 独占"设计。

2.3 传感器（感官）

  • IMU（惯性测量单元）：MPU6050（十几元）或 ICM-20948，用于姿态感知——这是平衡控制的关键传感器；
  • 距离/深度（可选）：VL53L5CX ToF 传感器（microduck 同款，8×8 深度矩阵），用于避障/交互；
  • 摄像头（可选）：树莓派/RK 板都有现成 Camera 模块，后续做视觉识别用。

2.4 结构（骨架）

microduck 是 25cm 双足。自己做的话：

  • 丐版：用铝型材 + 舵机支架搭一个简易双足（很多舵机厂家出配套支架），或者直接用3D 打印（如果你有打印机）；
  • 进阶：下载 microduck 的模型文件，用 3D 打印复刻它的结构（项目开源，模型应该可以拿到）；
  • 简化版思路：先做单腿站立/单关节的验证机，比如"一只会摆动的机械腿"，把总线控制跑通，再考虑完整双足。

2.5 供电

这是新手最容易翻车的环节，单独立一条警告：

多个舵机同时大扭矩动作时，瞬间电流很大，USB 口供电必死，电池电压会瞬间跌落导致主控重启。

  • 电池：2S/3S 锂电池或 7.4V 航模电池；
  • 电调/稳压：舵机总线要稳定的电压（Dynamixel 要求 7.4V 左右），主控要 5V——必须做电压分离，舵机电源和主控电源分开；
  • 大电容：舵机电源端并一个大电容（1000µF+），吸收瞬间电流冲击。

三、阶段二：系统底座（半天）

硬件到齐后，先把"大脑"跑起来：

# 1. 烧系统（以 RK3566 为例，树莓派类似）
#    用官方工具把 Armbian 或 Debian 镜像烧到 TF 卡/SD 卡

# 2. 串口登录，配网，SSH
#    这一步正好可以用我们前几篇文章讲过的 Dropbear：
#    Armbian 系统自带 OpenSSH，如果你用的是自建 rootfs，就装 dropbear

# 3. 安装 Rust 工具链（板子上直接装，或者交叉编译）
curl --proto '=https' --tlsv1.2 -sSf https://sh.rustup.rs | sh
rustc --version

开发方式决策：小项目直接在板子上编译（A55 编 Rust 项目几秒钟到几十秒，能接受）；项目大了就交叉编译（PC 上配 aarch64-linux-gnu 工具链）。

四、阶段三：舵机控制（1~2 天）

这是第一个"里程碑"：让 15 个舵机中的一个动起来。

如果你用的是 Dynamixel 或国产串行总线舵机，控制协议类似：通过串口发送指令帧。

4.1 打开串口

# 查看串口设备（USB 转串口或板载 UART）
ls /dev/ttyUSB0 /dev/ttyS0

# 测试串口能否正常打开（用 Python 或直接 cat）
python3 -c "import serial; s=serial.Serial('/dev/ttyUSB0', 1000000); print('OK')"

4.2 发一个舵机指令

以 Dynamixel 协议为例（Protocol 2.0），让 ID=1 的舵机转到 512（中位）：

import serial, struct

s = serial.Serial('/dev/ttyUSB0', 1000000, timeout=0.1)

# Dynamixel Protocol 2.0 写指令帧：
# 包头(FF FF) + 舵机ID + 长度 + 指令(0x03=Write) + 地址 + 数据 + 校验和
def dxl_write(servo_id, addr, data):
    length = 3 + len(data)  # 指令(1) + 地址(2) + 数据(n)
    packet = b'\xff\xff' + bytes([servo_id, length, 0x03, addr & 0xff, addr >> 8]) + data
    packet += bytes([(sum(packet[2:]) & 0xff) ^ 0xff])  # 校验和
    s.write(packet)

# 设置舵机目标位置（地址 116，32 位），转到 2048（0 度附近）
dxl_write(1, 116, struct.pack('<I', 2048))

验证：舵机转到对应角度，说明总线打通了。

注意几个坑：

  • 波特率：Dynamixel 默认 57600 或 1Mbps，要和舵机配置一致；
  • ID：新舵机默认 ID 都可能是 1，多个舵机前要挨个改 ID；
  • 地线：总线舵机必须共地，电源负极、主控 GND、舵机 GND 要连在一起，否则通信会随机失败；
  • 方向：USB 转串口模块要支持 TTL 电平且能处理舵机的半双工应答（有些需要外加电平转换/方向控制电路）。

五、阶段四：控制环骨架（2~3 天）

舵机能动之后，进入真正的"工程"阶段——实现一个 50Hz 控制环。

5.1 最小控制环（Rust 示例）

核心就是那个 20ms 的循环，我们用 Rust 的 tokio + 串口库实现一个骨架：

use std::time::{Duration, Instant};
use tokio::time::sleep;

// 一次"读状态→算动作→写舵机"的周期
async fn control_tick() {
    // ① 读 15 个舵机角度 + IMU 姿态（串口总线读取）
    let angles = read_servos().await;
    let imu = read_imu().await;

    // ② 状态估计：用最新样本更新姿态/里程计
    let state = estimate_state(&angles, &imu);

    // ③ 策略推理：查表 or 神经网络（这里先用简单的目标角度）
    let targets = compute_targets(&state);

    // ④ 安全校验：关节限位、姿态异常
    let targets = safety_check(&state, targets);

    // ⑤ 下发 15 个舵机目标角度
    write_servos(&targets).await;
}

#[tokio::main]
async fn main() {
    loop {
        let start = Instant::now();
        control_tick().await;
        // ⑥ 计时：如果提前完成，睡到 20ms 边界
        let elapsed = start.elapsed();
        if elapsed < Duration::from_millis(20) {
            sleep(Duration::from_millis(20) - elapsed).await;
        }
        // 如果超了 20ms，也继续跑（记录超时次数，别让循环停摆）
    }
}

这个骨架已经包含了 microduck 控制环的四个核心要素：

  1. 固定周期（50Hz 的 sleep 到边界）；
  2. 读-算-写流水线；
  3. 安全校验层（第 ④ 步）；
  4. 不阻塞（全是异步调用，没有 thread::sleep 卡死）。

5.2 让鸭子站起来：手写步态（可选但强烈推荐）

RL 是后话，先用最朴素的方式让机器人动起来，能极大增强信心：

  • 姿态平衡（PID）：读 IMU 的俯仰角，用 PID 控制器输出髋/踝关节修正——让机器人"站住"；
  • 简易步态：左右腿交替抬脚 + 重心转移。先别追求优雅，能"挪动"就是胜利；
  • 这个阶段你会真切体会到第 02 篇说的那些设计（控制频率、总线时序、安全限位）为什么是刚需。

六、阶段五：进阶玩法（按需投入）

基础跑通后，你有三条进阶路径，按兴趣选：

路径 A：仿真 RL（对标 microduck 的完整路线）

  1. 建 URDF 模型：用 Fusion 360/SolidWorks 导出机器人几何，或直接找 microduck 的模型；
  2. MuJoCo 仿真：Python + mujoco 库，加载 URDF，验证动力学；
  3. PPO 训练：用 microduck_rl 项目（开源）的代码作为起点，或参考 RL 教程搭一个 gymnasium 环境；
  4. 域随机化 + 奖励设计：抄第 05 篇的作业——摩擦随机、舵机延迟随机、平滑惩罚；
  5. ONNX 导出 + 端侧部署：PyTorch → ONNX → Rust 加载，接进你的 50Hz 控制环。

这条路径的终点就是"你自己的 microduck"。需要一台带 GPU 的电脑（哪怕是云 GPU）。

路径 B：视觉 + 自主行为

  • 用 RK3566 的 NPU 跑鸭子检测器（microduck 的 npu-bringup 文档里正好有）；
  • 摄像头采集 → 目标检测 → 生成行为意图 → 发给控制环。这正好用上你做视觉的经验。

路径 C：OTA + 遥控（工程化）

  • 抄第 04 篇的 updaterd：签名验证 + 版本切换 + 健康门控；
  • 加 WebRTC 远程视频（第 03 篇的 mediad 思路）；
  • 做手机 App / 手柄遥控——把"玩具"做成"产品"。

七、常见坑速查表（自制 microduck 版）

坑现象解决
USB 供电不足舵机一动，主控重启电池供电 + 电压分离 + 大电容
串口乱码/通信失败指令发出去没反应检查波特率、共地、TTL 电平、半双工方向
舵机 ID 冲突发指令所有舵机一起动逐个改 ID，别让默认 ID 撞车
控制环卡顿导致抖动机器人抽搐检查是不是有阻塞调用；把日志/网络操作移出控制环
一走路就摔步态参数没调好先做姿态平衡（PID），再谈走路；降低重心、放慢步频
RL 训练很久不收敛奖励太稀疏加密集中间奖励、加平滑惩罚、加域随机化
舵机过热长时间大扭矩检查负载、降低速度限制、加强散热
电池掉电快续航短这是双足机器人的宿命，多备电池

八、总结

"做自己的 microduck"这件事，核心不是复刻一个鸭子，而是跑通一条完整的嵌入式机器人开发链路：

  1. 硬件：主控（树莓派/RK3566）+ 总线舵机 + IMU + 独立供电——先用丐版跑通，再升级；
  2. 系统：Linux 底座 + Rust 工具链，一个最小开发环境；
  3. 舵机：打通串行总线，让一个舵机动起来——这是第一个里程碑；
  4. 控制环：实现 50Hz 的"读-算-写"骨架，加上安全校验——这是你的 robotd；
  5. 进阶：手写步态 → 仿真 RL → OTA 遥控，按兴趣和预算选择。

最后送你一句我的真心话：这条路我走过，最大的教训是——别追求一步到位，先把"最小闭环"跑起来。 一个只能摆动一条腿的"半只鸭子"，比一份画在纸上的"完整鸭子设计图"有价值一百倍。因为前者让你真正理解控制环、理解总线时序、理解嵌入式实时系统的血与肉；后者只是让你觉得自己懂了。

从一只舵机开始，慢慢来。

我是黒漂技术佬，咱们下篇见。
