我用 C++17 + Unitree SDK2 做了一个 G1 Web 开发工作台：SLAM、WebSocket、D435i相机、机器人控制与语音交互

GitHub：github.com/ershui2500/…

最近我在做 Unitree G1 EDU 的二次开发时，把原本分散的 SDK2 状态、SLAM、点云、相机、关节调试和语音能力整理成了一个浏览器工作台：UniRoboGui。

它不是一个“网页遥控器”，更像是运行在 G1 PC2 上的开发基础设施：

Unitree SDK2 DDS
      │
      ▼
C++17 Backend
Boost.Asio / Beast
      │
 ┌────┴─────┐
HTTP     WebSocket
 │           │
 └────┬──────┘
      ▼
Browser

项目地址：

github.com/ershui2500/…

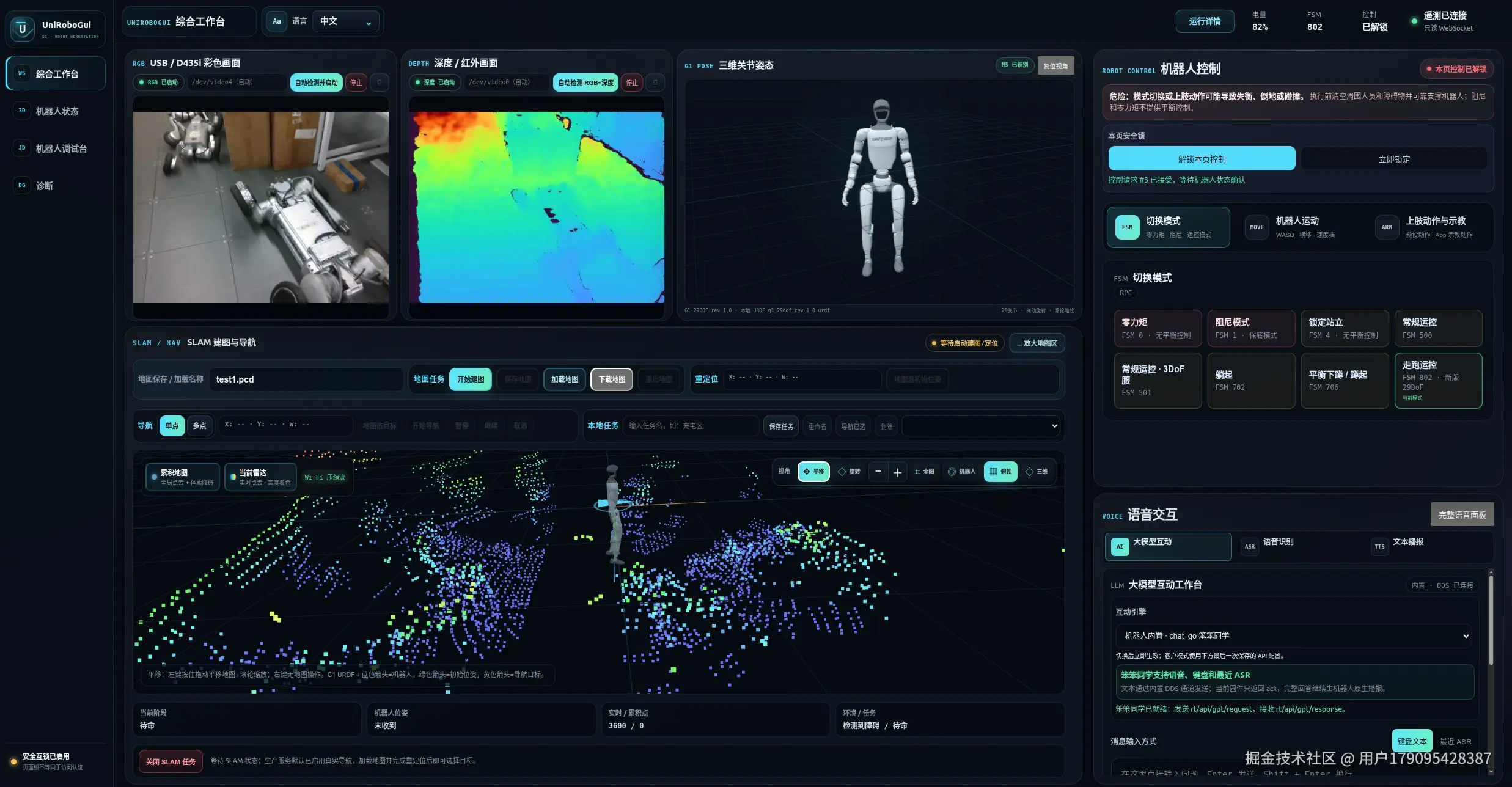

Unitree G1 UniRoboGui 综合 Web 开发工作台

这篇主要从开发者视角讲一下它的架构和几个比较关键的工程选择。

1. 问题不是 SDK2 没能力，而是能力太分散

Unitree SDK2 已经提供大量机器人接口。

真正做项目时的问题往往是：为了验证每一条链路，都要再做一层自己的调试工具。

比如：

LowState / BMS / IMU 的 DDS Subscriber；
FSM 和里程计状态；
29DoF 可视化；
Mid-360 PointCloud2；
SLAM 建图状态；
地图保存和加载；
导航目标；
D435i RGB / Depth；
关节目标控制；
动作示教；
ASR / TTS；
LLM API。

如果这些东西都以单独 Demo 的形式存在，开发时很快会变成：

5 个终端 + 3 个脚本 + 1 个 RViz + 1 个浏览器

所以我给 UniRoboGui 定了一个比较克制的目标：

不重做 SDK2，只把已经存在的能力整理成一个统一 Web workbench。

2. 为什么后端直接用 C++17？

机器人核心通信本身就在 C++ SDK2 里。

如果为了 Web 再引入一套独立 runtime 和桥接层，会增加：

数据复制；
状态同步；
部署依赖；
现场问题定位复杂度。

所以后端直接使用：

C++17
Unitree SDK2
Boost.Asio
Boost.Beast
JsonCpp

根据模块再可选：

libcurl
OpenCV
librealsense2
ZeroMQ

入口进程里把几个核心服务组合起来：

UnitreeDataSource
VoiceService
ControlService
PerceptionService
CameraService
HttpServer

这样所有机器人侧状态都在同一个后端进程里汇总，浏览器只是客户端。

3. DDS 数据统一进入 SnapshotStore

机器人实时状态主要从 SDK2 DDS 来。

目前直接订阅：

rt/lf/lowstate
rt/lf/bmsstate
rt/lf/secondary_imu
rt/lf/mainboardstate
rt/odommodestate
rt/sportmodestate

Subscriber 收到数据后，不是让每个 HTTP Handler 自己去读 DDS，而是统一更新 SnapshotStore。

因此数据流变成：

DDS Subscriber
      ↓
SnapshotStore
      ↓
Serializer
      ├── GET /api/snapshot
      └── /ws/telemetry

这个结构很普通，但对于机器人 UI 很实用。

浏览器拿到的是统一时间点附近的状态快照，不需要了解底层每个 Topic 的 Subscriber 生命周期。

4. WebSocket 默认 10 Hz 推送遥测

HTTP 适合命令和按需数据，但机器人状态如果让前端不断轮询，会比较别扭。

因此项目提供：

/ws/telemetry

默认 10 Hz 推送 snapshot。

C++ 端直接用 Boost.Beast WebSocket session，写完一次 snapshot 后通过 timer 调度下一次发送。

浏览器因此可以持续更新：

DDS online；
FSM；
BMS；
IMU；
里程计；
29 个关节；
Control / Voice 相关状态。

而像全局点云这种体积更大的内容则通过独立 API 按序列变化拉取，不把所有重数据都硬塞进主遥测流。

5. 29DoF：数值表和 URDF Viewer 同时存在

只看关节数组，很难快速理解整机姿态。

所以 Web 端使用 Three.js + URDF Loader 显示 G1 模型。

LowState motor state
       ↓
29 joint mapping
       ↓
WebSocket JSON
       ↓
Three.js URDF

另一方面，纯 3D 模型又不适合检查温度、力矩、电压等具体字段。

所以状态页面同时保留：

三维姿态；
关节表格；
搜索和状态过滤。

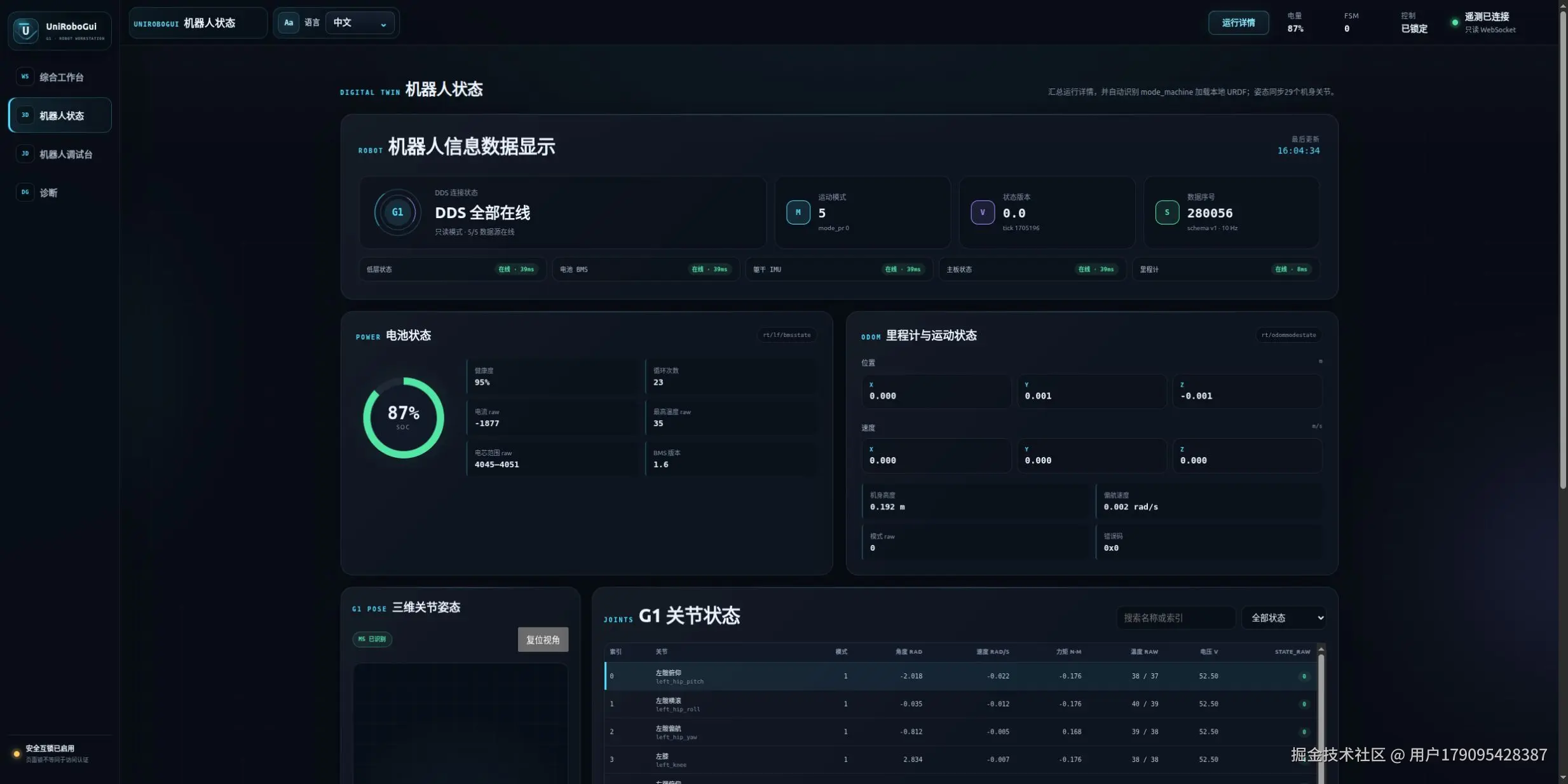

Unitree G1 SDK2 机器人状态与 29DoF URDF 实时姿态

这是一个典型的“可视化不替代原始数据”的设计。

6. 点云不能直接无脑塞给浏览器

SLAM / LiDAR 是这个项目里数据量比较大的模块。

PerceptionService 会处理 PointCloud2，并提供面向 Web 的过滤：

Decode PointCloud2
       ↓
Range crop
       ↓
Z crop
       ↓
Voxel grid
       ↓
Optional isolated voxel removal
       ↓
Maximum web point cap

点结构只保留浏览器渲染需要的：

x, y, z, intensity

这样可以降低 JSON 和 WebGL 的压力。

实时点云和累计地图也不是一个概念：

实时点云强调当前传感器数据；
累计地图强调建图过程中的全局环境。

建图期间后端持续合并全局点云，并通过 global_sequence 告诉前端什么时候需要刷新 /api/perception/global-map。

7. 地图显示为什么做成 2.5D Voxel？

一开始很容易想到“把地图轮廓平滑一下，看起来更漂亮”。

但机器人调试有个问题：视觉上的“干净”不一定是信息上的“准确”。

短墙、桌腿、低矮障碍，如果被轮廓阈值直接过滤掉，页面会让开发者误判环境。

因此现在更倾向于：

保留有效占据 voxel；
轻量去孤点；
蓝色半透明体素；
用高度体现环境层次；
不用“最小总周长”这种规则吞掉小障碍。

它不是 OctoMap，但显示思路更接近占据地图，而不是做一张好看的平面插画。

8. SLAM / 导航在工程上是一个状态机问题

导航 API 本身可能只有几个调用。

但 Web 工具需要管理更多状态：

idle
mapping
map saved
localizing
navigating
paused
cancelled

用户还会做这些操作：

保存地图；
加载地图；
退出地图；
选初始位姿；
选目标；
单点导航；
多点导航；
暂停；
继续；
取消。

所以项目没有把这些直接散落在前端按钮里，而是让后端 PerceptionService 管理机器人侧状态，再由 UI 根据状态决定哪些操作有效。

真实导航默认也不会因为程序启动就自动开放；它需要显式启用。

9. CameraService：不要相信 `/dev/videoN` 永远不变

RealSense 在机器人上另一个很典型的问题是设备枚举。

如果把设备永久写死为：

RGB   -> /dev/video0
Depth -> /dev/video2

USB 重新枚举后就可能直接失效。

因此 CameraService 支持：

librealsense2；
V4L2；
自动扫描；
根据像素格式判断 RGB / Z16；
状态 API 返回实际 source；
frame stale 检测。

页面中的设备输入仍然保留，但更适合作为手动 override，而不是唯一识别方式。

10. 关节调试：最重要的是互锁，不是 Slider

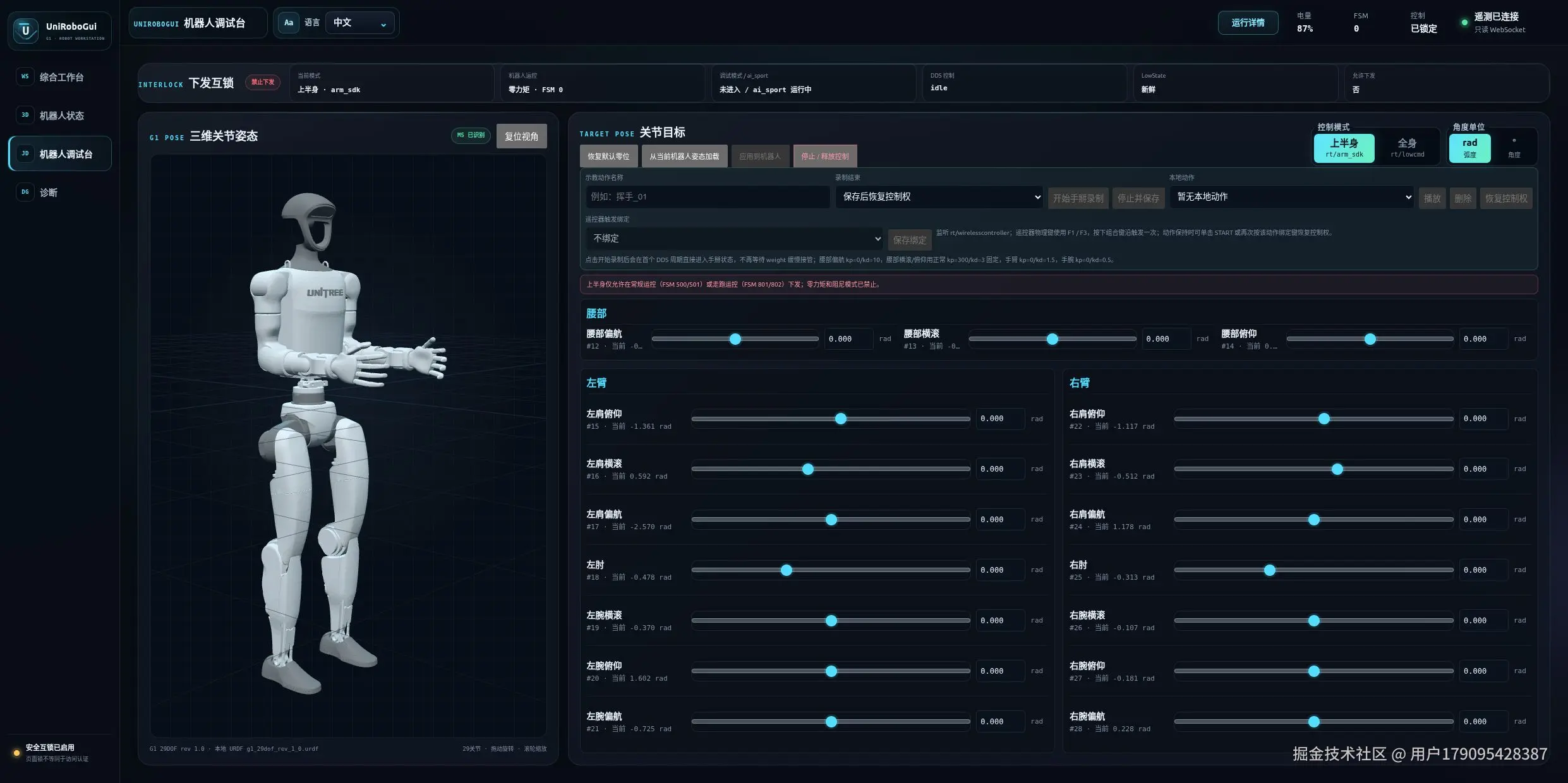

Unitree G1 29DoF 关节调试与手掰示教 Web GUI

机器人调试页最显眼的东西可能是 Slider，但真正重要的是 Slider 后面的限制。

例如：

LowState 必须是新鲜的；
FSM 必须在允许范围；
DDS Publisher 必须正常；
浏览器控制使用心跳租约；
URDF 限位前后端都要检查；
状态不满足时后端拒绝，而不是只让按钮变灰。

换句话说：

UI 安全提示是体验，后端拒绝才是边界。

11. 20 Hz 手掰示教如何进入 Web 工作流

项目支持把实际关节轨迹录下来。

流程：

开始手掰录制
       ↓
20 Hz sample LowState
       ↓
保存 trajectory
       ↓
Web 列表管理
       ↓
play / delete / bind

动作还带有结束语义：

release_control = true

播放后释放；或者：

hold_after_playback = true

播放到最后一帧后保持姿态。

并且可以把本地动作绑定到 G1 遥控器预留组合键。

这使得动作从“开发时的数据”变成了“现场可以重复调用的能力”。

12. VoiceService：内置链路和客户 LLM 共存

VoiceService 里同时处理：

ASR；
Unitree TTS；
本地 Kokoro；
G1 内置对话；
Customer LLM。

客户大模型采用 OpenAI-compatible Chat Completions 形式。

配置包含：

api_url
api_key
model
role_prompt
wake_word
qa_entries
tts_backend

Base URL 会规范化到 /chat/completions。

API Key 不会通过 telemetry 原样返回，浏览器端只拿“是否已配置”这类状态。

这类细节对 Demo 看起来没区别，但对真正长期运行的机器人应用很重要。

13. 本地 Kokoro 为什么值得单独做？

云端 LLM 不代表 TTS 也一定要走云。

当前项目提供机器人本地 Kokoro TTS 服务：

Customer LLM response
        ↓
Local Kokoro HTTP TTS
        ↓
16 kHz s16le PCM
        ↓
Unitree AudioClient
        ↓
G1 speaker

本地 TTS 的优点主要是：

不绑定外部 TTS 厂商；
网络异常时更可控；
角色和 LLM 服务可以更自由地组合。

同时仍保留 Unitree 原生 TTS 作为另一条链路。

14. Mock 是机器人项目非常值得保留的一层

程序启动参数里有：

--mock

Mock 模式不初始化真实 DDS。

数据源会持续生成模拟状态，因此可以测试：

页面布局；
WebSocket；
HTTP API；
控制状态机；
SLAM UI；
Camera UI；
Voice UI。

这让很多回归测试不需要让真实机器人承担物理副作用。

如果一个前端按钮的逻辑必须每次都靠真机走一步才能验证，开发成本和风险都会很高。

15. 当前 HTTP 接口

项目提供了一组直接可复用的接口，例如：

GET  /api/health
GET  /api/snapshot
GET  /api/control/status
POST /api/control/command
POST /api/control/velocity

GET  /api/perception/status
GET  /api/perception/frame
GET  /api/perception/global-map
POST /api/perception/command

GET  /api/camera/status
POST /api/camera/command

GET  /api/voice/status
POST /api/voice/tts
POST /api/voice/llm/chat

WS   /ws/telemetry

因此 UniRoboGui 自带页面只是一个客户端。

后续要做平板端、Electron 或自己的业务 UI，也可以继续复用后端。

16. 部署也分在线和离线

G1 自己能访问 GitHub

git clone https://github.com/ershui2500/UniRoboGui.git /home/unitree/UniRoboGui
cd /home/unitree/UniRoboGui
bash scripts/deploy_g1_online.sh

G1 不能访问 GitHub / PyPI

在联网 Linux PC：

git clone https://github.com/ershui2500/UniRoboGui.git
cd UniRoboGui
bash scripts/deploy_g1_from_pc.sh

PC 准备资源，再 SSH / rsync 到机器人。

我觉得机器人部署脚本如果不考虑这种现场网络差异，最后很容易只在作者自己的网络里可用。

17. 项目结构

UniRoboGui/
├── include/
├── src/
│   ├── unitree_data_source.cpp
│   ├── http_server.cpp
│   ├── control_service.cpp
│   ├── perception_service.cpp
│   ├── camera_service.cpp
│   └── voice_service.cpp
├── web/
├── tests/
├── scripts/
├── deploy/
├── docs/
└── CMakeLists.txt

项目 README：

github.com/ershui2500/…

18. 最后

UniRoboGui 目前最想解决的问题不是“再做一个机器人 UI”，而是：

让 G1 开发者少重复搭调试工具，更快从“SDK 有没有通”进入真正的机器人应用开发。

如果你在做：

Unitree G1；
Unitree SDK2；
G1 SLAM / Navigation；
机器人 Web GUI；
Humanoid Robot；
29DoF 关节调试；
Robot + LLM；

欢迎看看项目：
