根据Perfetto trace研究Android图像绘制流程

ChesterChai
14 阅读9分钟

前言：本文用实际中抓取的Perfetto trace，来研究Android图像绘制流程，不深入代码，让读者对Andoird图像绘制有一个大体方向的了解，前面我们以正常绘制流程讲解，之后分析一个CPU抢占导致的卡顿案例，对读者日后分析Android卡顿问题大有裨益。

一 一切的开始——Choreographer#onVsync

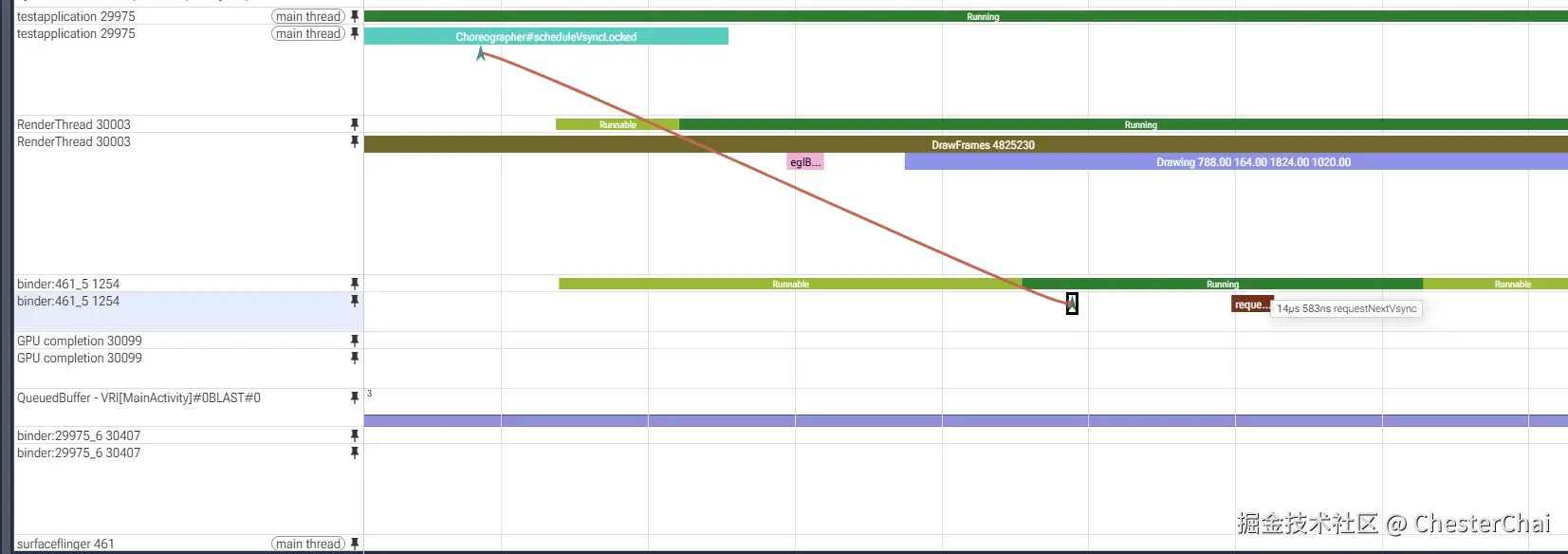

当APP画面变动的时候，除了RenderThread 动画、独立 Surface、游戏等可能绕开，一般最终都会调用到ViewRootImpl.scheduleTraversals，ViewRootImpl 会向 Choreographer 注册帧回调；Choreographer通过 DisplayEventReceiver 向系统显示调度链路请求下一次 VSync，在trace文件中以Choreographer#scheduleVsyncLocked标识，并且其是一次性的，只请求下一次 VSync。如果是动画的话，需要生成连续的多帧，则会在动画中判断动画是否结束，如果没有则继续申请下一次VSync；具体实现随 Android 版本变化。下图是APP线程向SurfaceFlinger请求下一次VSync的binder调用：


之后

HWC VSync 样本
      ↓
VSyncPredictor 预测下一次 VSync
      ↓
计算唤醒时间：
predictedVsync - workDuration - readyDuration
      ↓
timerfd 定时
      ↓
TimerDispatch 被唤醒
      ├─ 通知 SF 主线程开始合成
      └─ 通知 EventThread 向应用分发 VSync

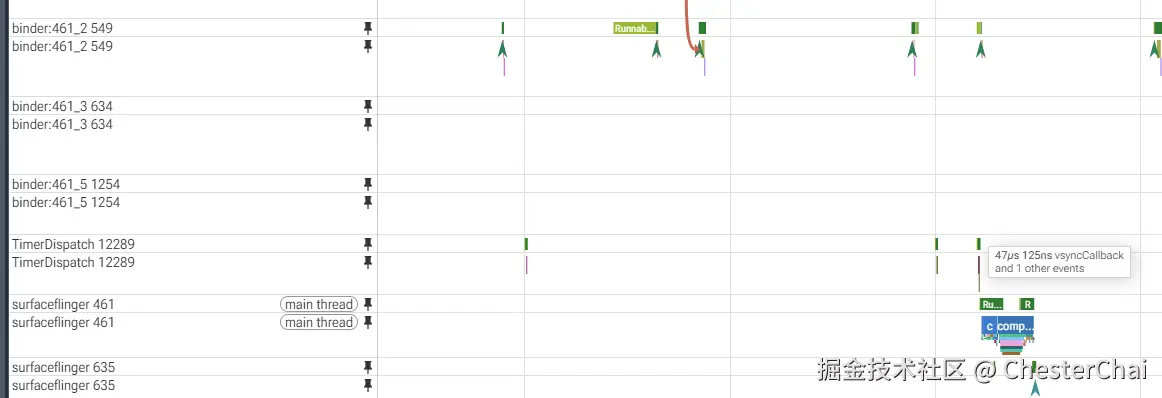

下图是TimerDispatch 被唤醒，调用VsyncCallback通知应用合成下一帧，并且通知SF开始合成当前帧。

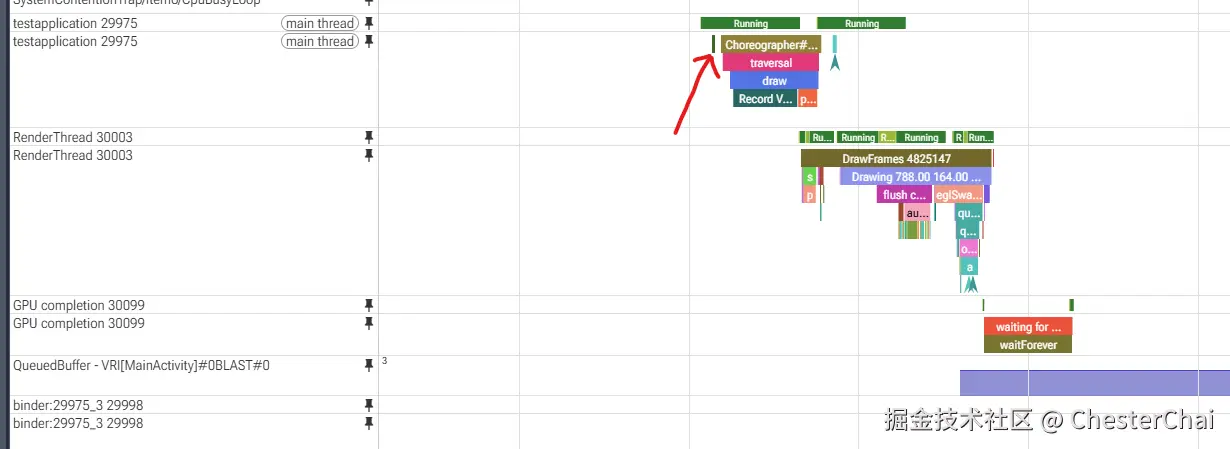

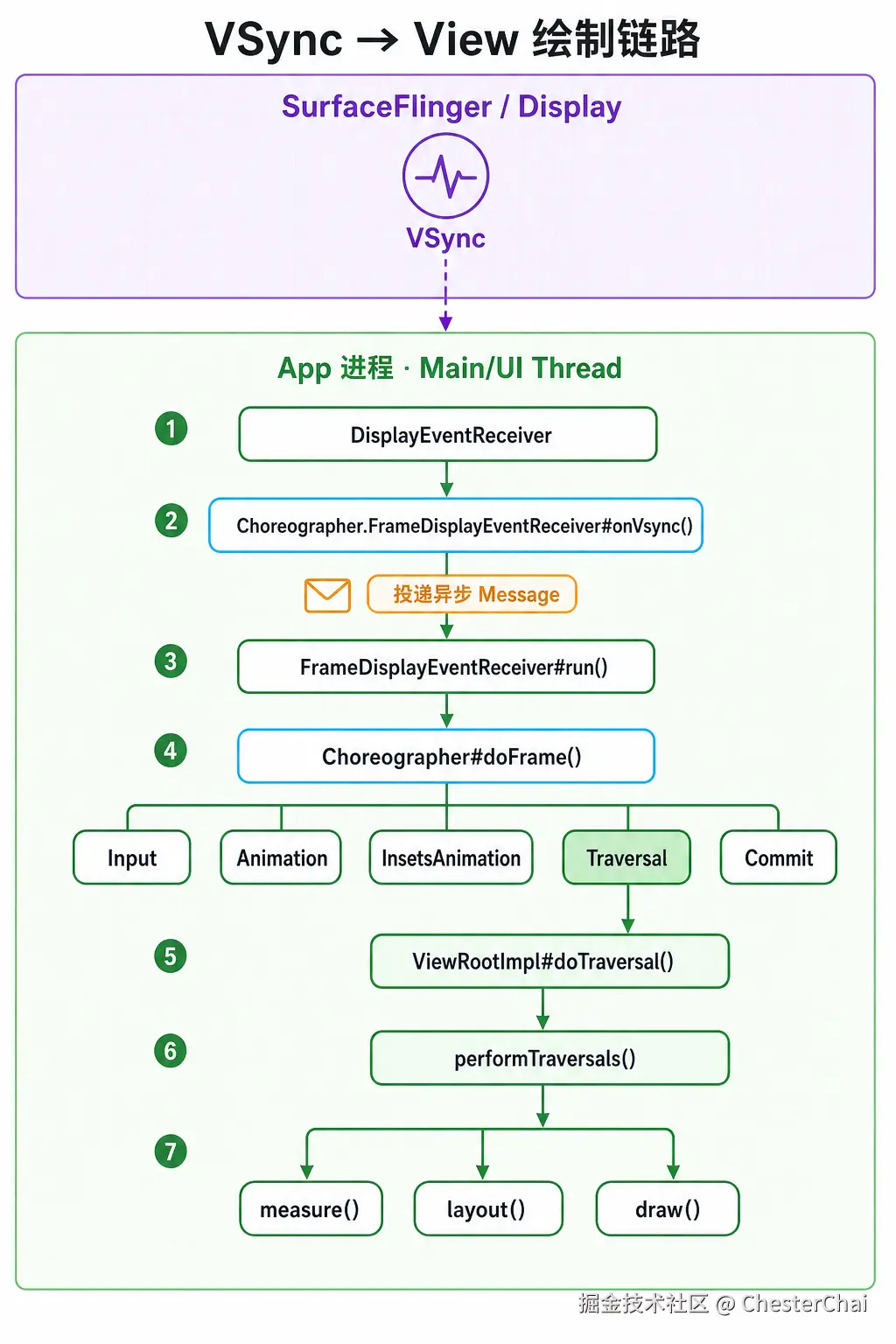

VsyncCallback最终回调到 Choreographer#onVsync，这也是一帧开始绘制的起点，如下图所示箭头所指就是Choreographer#onVsync：


请求到App Vsync信号之后，主线会完成以下工作：


这一点trace文件可以看出来：


在doFrame的工作末期会执行postAndWait与RenderThrad交接：

postAndWait() 做两件事：

  1. 主线程把 DrawFrameTask 放入 RenderThread 的任务队列。
  2. 主线程暂时等待 RenderThread 完成渲染状态同步。

RenderThread 随后：

→ 同步 RenderNode / DisplayList / 属性 （syncFrameState()）

→ 通知主线程交接完成

→ 主线程继续执行

→ 后续步骤

关键点：postAndWait 通常等待的是“UI 数据安全交接完成”，不是等待RenderThread工作完成。如果 RenderThread 忙、主线程会在这里阻塞较长时间。


完成上述工作后RenderThread将会dequeueBuffer， dequeueBuffer 是向 BufferQueue 申请一块“可写的空闲 GraphicBuffer”，作为当前帧的绘制目标，也就是我们常说的帧缓冲buffer，显示 Surface 通常采用三缓冲配置，但实际分配数和可用槽数量是动态的，如果三个缓冲全部被占用的话，dequeueBuffer只能暂时先等待了。这里有一个例子：


如上图所示QueuedBuffer 3个Buffer全部没有被释放，dequeueBuffer一直在等待，直到有buffer释放。申请到可以绘制的buffer之后：

  1. RenderThread 获取可写的 GraphicBuffer。
  2. Skia 遍历 DisplayList，把 drawRect、纹理、文字等转换成图形 API 命令。图形驱动把这些命令组织成 GPU Command Buffer。OpenGL 路径通过 glDraw*、glFlush、eglSwapBuffers 等提交；Vulkan 路径通过 vkQueueSubmit 提交给GPU执行。所以如果对显示性能有高要求的地方，可以直接自己申请surface进行绘制。
  3. GPU 开始异步执行命令，并开始将结果写入 GraphicBuffer。

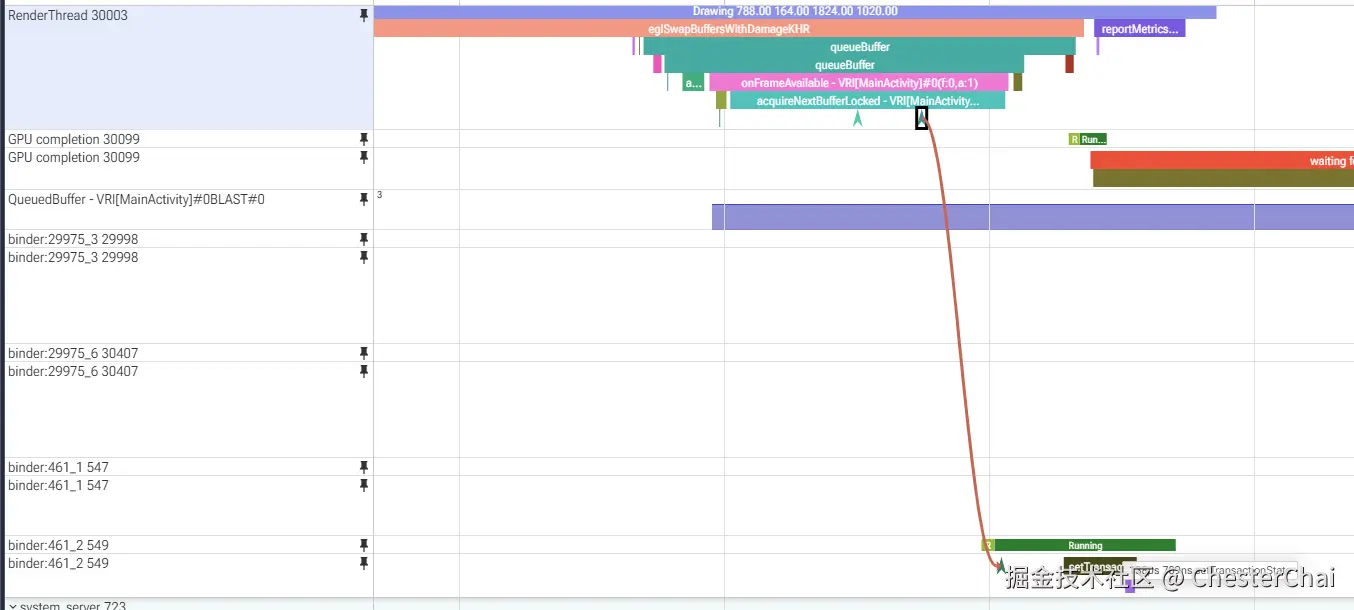

  4. 这一步与上一步同步执行，RenderThread 调用 queueBuffer()通知SurfaceFlinger有新的图像产生，如下图所示，是一个Binder调用，binder:461_1 549就是SurfaceFlinger中的binder线程，SurfaceFlinger收到通知会预测一个唤醒SurfaceFlinger主线程的时间，就是TimerDispatch的vsyncCallback，下图第二张图片所示，它会唤醒surfaceflinger的主线程，主线程去检查GPU是否写好了，写好了就进行下一步工作并显示。如何判断写好了是通过Buffer的Fence判断的，有3种Fence，下面有提到，这里是Acquire Fence，Fence有助于不同的进程和硬件之间同步状态。



  • Acquire Fence：生产者 queueBuffer() 时携带。SurfaceFlinger 必须等它变为 signaled，才能读取 Buffer。对 APP 来说，它本质上是 GPU Render Complete Fence。
  • Release Fence：SurfaceFlinger 使用完 Buffer 后返回。RenderThread 下次 dequeueBuffer() 得到该 Buffer 时，要等这个 Fence，才能重新写入。
  • Present Fence：由 HWC/显示系统返回，表示这一帧已经提交到显示设备。它主要用于显示时序统计，不等同于 Buffer 可立即复用。

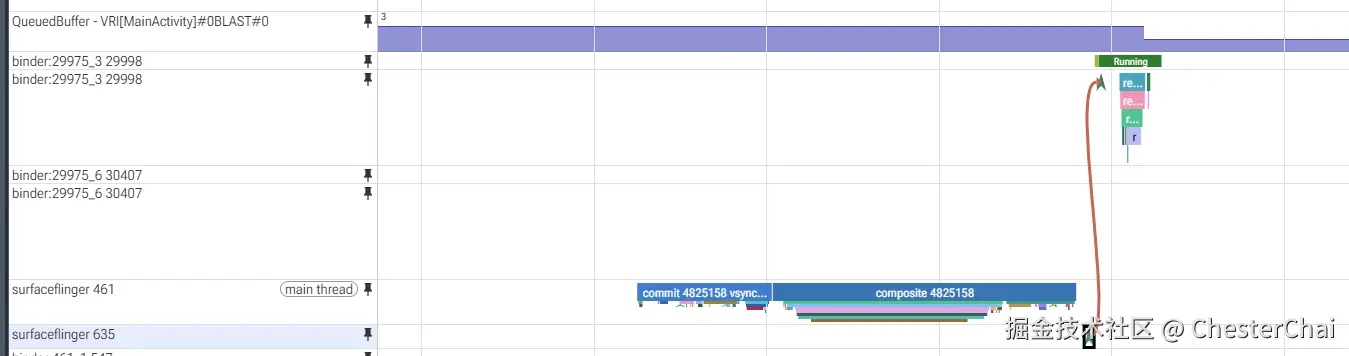

上面我们说到了SurfaceFlinger合成并显示的过程，之后需要释放Buffer，也是一个Buffer调用：


可以看到释放之后最上面的QueueBuffer -1了，之后会一直重复这个过程，正常无卡顿的trace看起来应该如下图所示：


总结来说： 以硬件加速的 View/HWUI 窗口为例：View 更新触发 scheduleTraversals()，Choreographer 请求下一次 App VSync。VSync 到达后，主线程进入 Choreographer#doFrame，依次处理输入、动画、Traversal 和 Commit 等回调；Traversal 中按需执行 measure、layout、draw，并记录或更新 DisplayList。

随后，主线程通过 syncAndDrawFrame() 将 DrawFrameTask 交给 RenderThread，并等待帧状态同步完成。RenderThread 使用 Skia 处理 RenderNode/DisplayList，将图形工作提交到 GLES 或 Vulkan 后端。RenderThread通过 BufferQueue 获取 Buffer，并在提交新 Buffer 时携带 Acquire Fence；此时 GPU 可能仍在异步写入该 Buffer。

SurfaceFlinger 在自己的合成调度周期中 latch 可用 Buffer，并与 HWC 协作选择 device composition 或 client/GPU composition，最终调用显示链路完成显示（present）。消费者不再使用旧 Buffer 后产生 Release Fence，使该 Buffer 可以再次被生产者复用；Present Fence 则用于描述帧实际呈现的时间点。

BufferQueue 的标准生命周期是 dequeueBuffer → queueBuffer → acquireBuffer → releaseBuffer；最大 Buffer 数量由生产者和消费者共同决定。

主要流程是：

→ App主线程： Choreographer#onVsync

→ App主线程： Choreographer#doFrame

→ App RenderThrad线程： dequeue获取Buffer

→ App RenderThrad线程： 将绘制命令转化为图形API命令并交给GPU绘制，同步告诉SurfaceFlinger有新帧要显示，预测一个时间唤醒SurfaceFlinger主线程去合成显示

→ GPU 队列/硬件执行阶段： 将绘制命令转化为图形API命令并交给GPU绘制，绘制完成后将Acquire Fence设置为signaled

→ SurfaceFlinger主线程： 被唤醒，检查Buffer Acquire Fence是否设置为了signaled，如果设置了，就去合成显示，显示完之后，释放旧 Buffer；对应槽位和 Release Fence 随后供APP复用。

知道以上生成帧的原理之后，我们以一个实际案例来分析卡顿问题

二 分析卡顿案例

相对于正常的帧动画，卡顿的动画非常明显，没有那么平滑流畅：

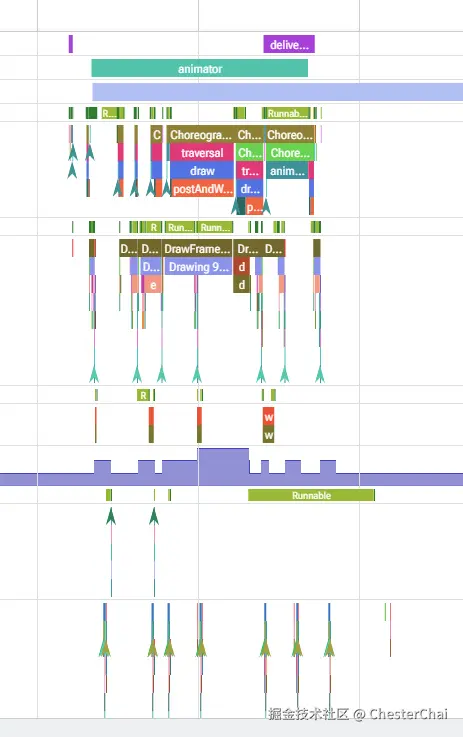

在进程状态中我们可以看到充斥着大量的runnable状态，所以这里其实很容易判断出卡顿是由于CPU资源不足导致的，有其他线程争抢到了CPU。接下来我们可以放大分析，看看每一帧卡顿究竟是怎么被影响的：

案例1：

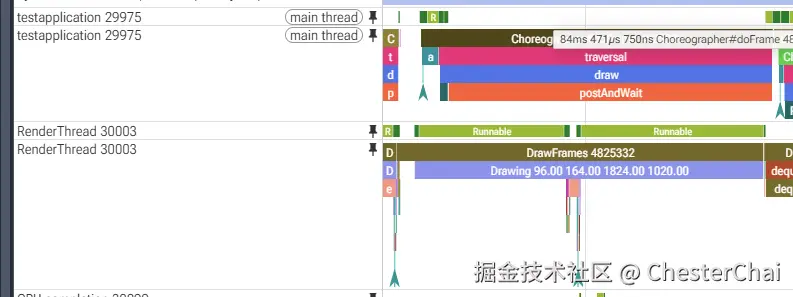

这里可以看到这一帧光在APP主线程中就耗费了84ms,造成这一结果的主要原因不是APP主线程自己的问题，主线程花费了大量时间在postAndWait中等待RenderThread的帧同步，而此时RenderThread还一直处于runnable状态，迟迟无法执行。

案例2：

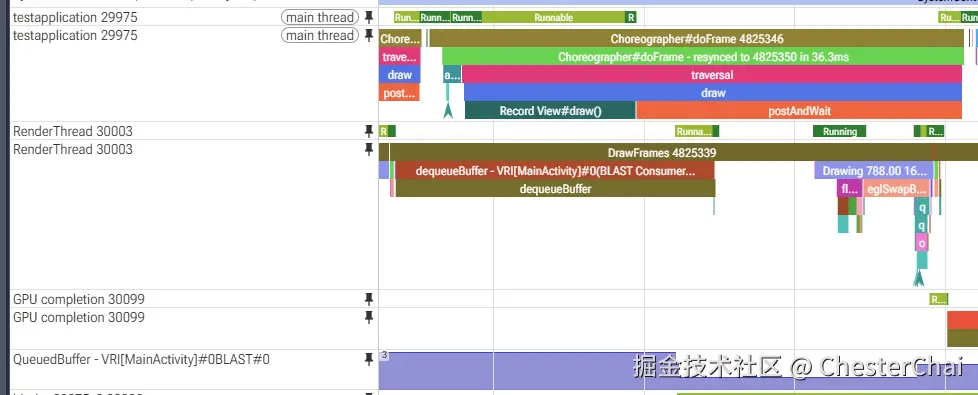

这一帧同样也花费了大量的时间，这里可以看到，一个是主线程自身处于runnable状态的时间有点久，导致view#draw花费了一些时间，第二是和案例一一样花费了大量时间在postAndWait中等待RenderThread的帧同步，而这一次RenderThread不是处于runnable状态，迟迟无法执行，而是等待在dequeueBuffer上了，为什么会等待在dequeueBuffer上，是因为QueuedBuffer迟迟没有可用的Buffer，可以看到最下面的数值一直处于3，所以接下来我们要探索的是为什么QueuedBuffer为什么一直是3没有被是否出一个可用Buffer，按照上面的帧生成分析，SurfaceFlinger主线程使用完Buffer就会去释放，所以我们要到SurfaceFlinger中去看看使用完之后怎样了：

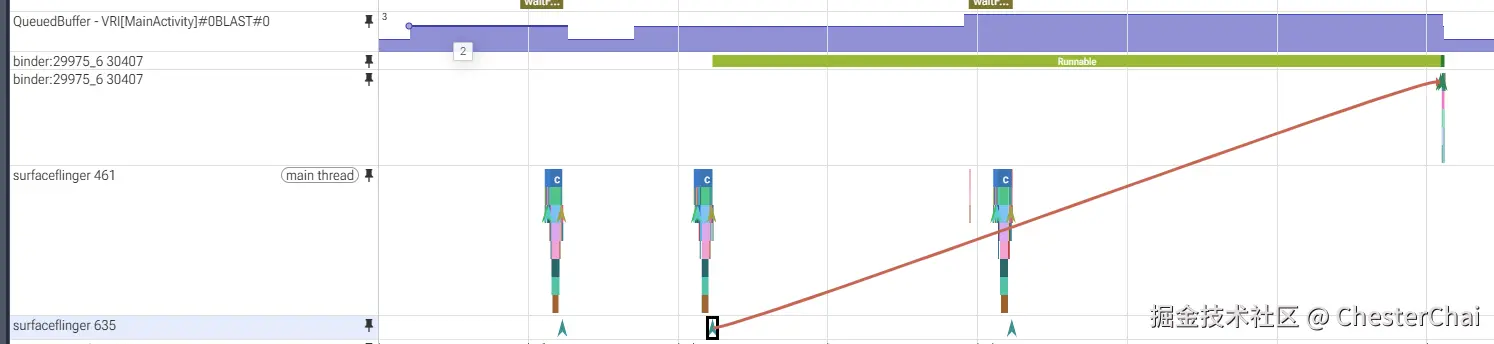

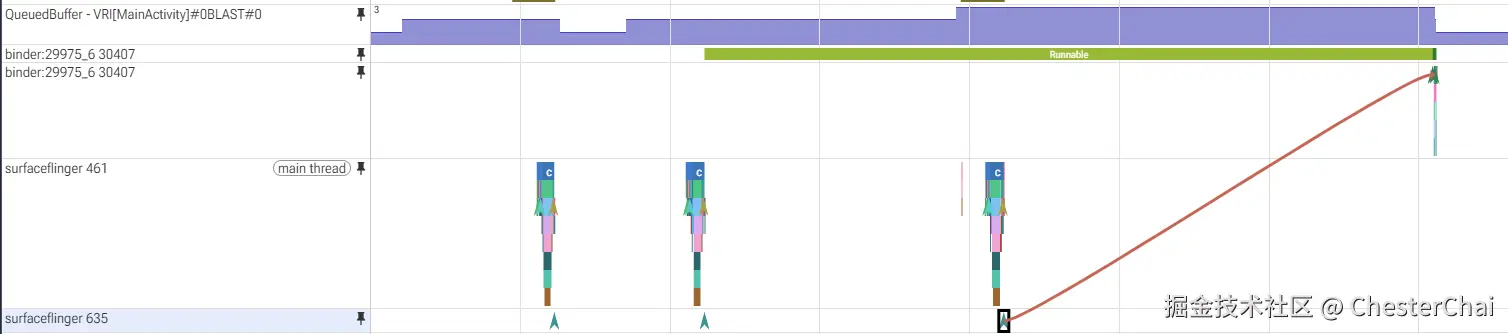

这里可以很明显的看到SurfaceFlinger使用完之后确实通知了binder:29975,也就是app中的binder进程进而去释放buffer，但是binder:29975却迟迟得不到执行，一直在runnable状态，甚至于更前面一帧的Buffer释放请求也没有得到执行：


所以当binder:29975得到执行的时候，一下子标识有2个Buffer都释放了，直接由3变成1。释放之后dequeueBuffer就可以返回执行后面的工作了。

Android卡顿问题常见有以下几类：

1. 主线程执行耗时任务

问题：文件读写、数据库查询、大 JSON 解析、图片解码、排序、SDK 初始化

现象：点击后没反应、进入页面时卡一下

trace现象：主线程绘制工作一直处于运行状态

2. 主线程消息积压

问题：大量 Handler 消息、频繁回调、短时间内集中更新

现象：UI单个任务不长，但滑动和动画持续不流畅

trace现象：主线程一直处于运行状态，但是却没有在执行绘制工作

3. 锁竞争或同步等待

问题：等待 synchronized 锁、Future.get()、join()、同步 Binder 调用

现象：CPU 不一定高，界面却停住

trace现象：相关绘制线程长时间处于sleeping状态

4. 布局和列表更新过重

问题：层级复杂、重复测量布局、频繁 requestLayout()、列表全量刷新、onBindViewHolder() 做重活

现象：列表滑动、数据刷新时掉帧

trace现象：主线程的绘制相关函数一直处于运行状态

5. 绘制和 GPU 压力大

问题：复杂自定义绘制、过度绘制、大面积透明叠加、模糊阴影、大纹理上传

现象：动画或图片密集页面卡顿，主线程未必很忙

trace现象：主线程和RenderThread线程的绘制相关函数一直处于运行状态,GPU绘制时间很长

此外 GC和CPU降频也可能导致卡顿问题

处理卡顿问题的时候可以先从下面3个方向排查

线程一直在运行：查它在计算、布局还是绘制，或者做业务工作，搞清楚为什么耗时。

线程在等待：查锁、I/O、Binder，以及它依赖的线程或进程。

线程想运行却没被调度：查 CPU 竞争、调度和设备负载。
