源码地址：

github.com/MoMeak9/scr…

第 6 篇封面：IR 编成字节码

1. 本文目标

第 5 篇我们已经能把简化 AST 降级成 IR：

load_const r0, 1
load_const r1, 2
binary r2, r0, r1, '+'
init_slot slot0, r2
load_slot r3, slot0
return r3

本篇继续向前走一步：

把人类可读的 IR 编码成 VM 可以顺序读取的数字 bytecode。

最终我们要得到：

{
  bytecode: [4, 0, 0, 4, 1, 1, 13, 2, 0, 1, 1, 7, 0, 0, 2, 6, 3, 0, 0, 19, 3],
  constantPool: [1, 2]
}

这里的数字只是一种示意，正式源码中的 opcode 来自 src/runtime/opcodes.ts。

2. 为什么需要 emit 阶段

IR 像施工步骤清单，人能直接读懂：

load_const r0, 1
binary r2, r0, r1, '+'

但 VM 更喜欢数字协议：

4, 0, 0, 13, 2, 0, 1, 1

形象化比喻：把菜谱翻译成机器按钮

厨师看得懂：

把鸡蛋打散，然后下锅翻炒。

自动炒菜机只认按钮编号：

08, 12, 03, 21

emit 阶段就是把“菜谱语言”翻译成“机器按钮编号”。

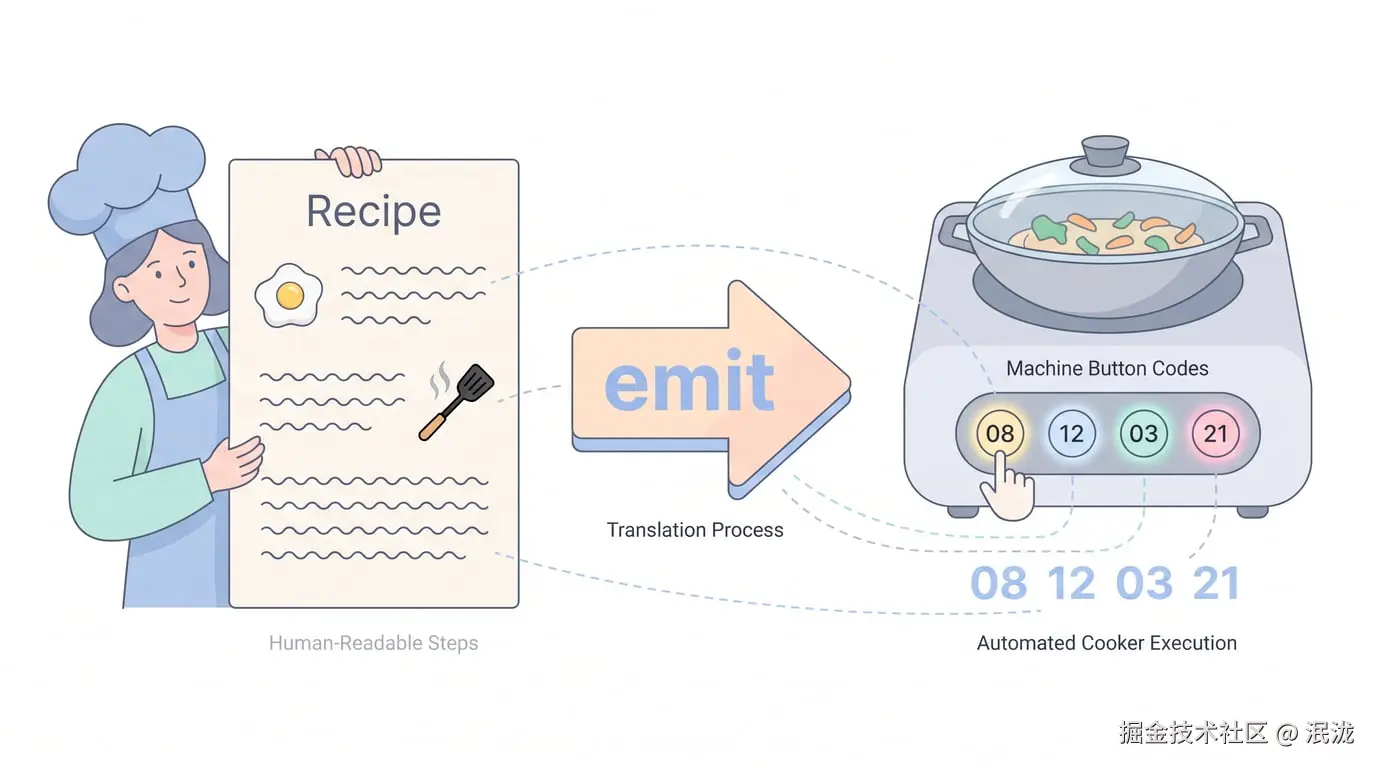

把菜谱翻译成机器按钮编号

3. 前置知识

概念说明
IR编译器内部的可读指令
BytecodeRuntime 消费的数字数组
Constant Pool保存常量值，bytecode 引用索引
Opcode指令编号
Operandopcode 后面的参数
Label控制流目标的名字
Fixup先占位，等 label 地址确定后回填

4. 源码中的对应位置

概念源码位置说明
emitBytecode()src/compiler/emit.tsIR 到 bytecode 的主函数
ConstantPoolsrc/compiler/emit.ts常量去重与索引分配
OPCODES / BINARY_OPSsrc/runtime/opcodes.ts指令和操作符数字编码
ProgramArtifactsrc/compiler/types.ts保存 bytecode、constantPool、functions

正式源码的 emitBytecode() 遍历每个函数的 IR 指令，根据 instruction.op 向 bytecode 数组 push 数字；遇到 label 会记录地址，遇到 jump 会先写 -1，最后再 fixup。

5. 核心数据结构

5.1 Bytecode

它解决什么问题

Bytecode 是 runtime 真正读取的程序格式。

它的数据结构

type Bytecode = number[];

教学版简化实现

const bytecode = [];
bytecode.push(OPCODES.LOAD_CONST, 0, 0);

5.2 Constant Pool

它解决什么问题

把常量集中放进池子，bytecode 里只保留索引，整个指令流保持纯数字。

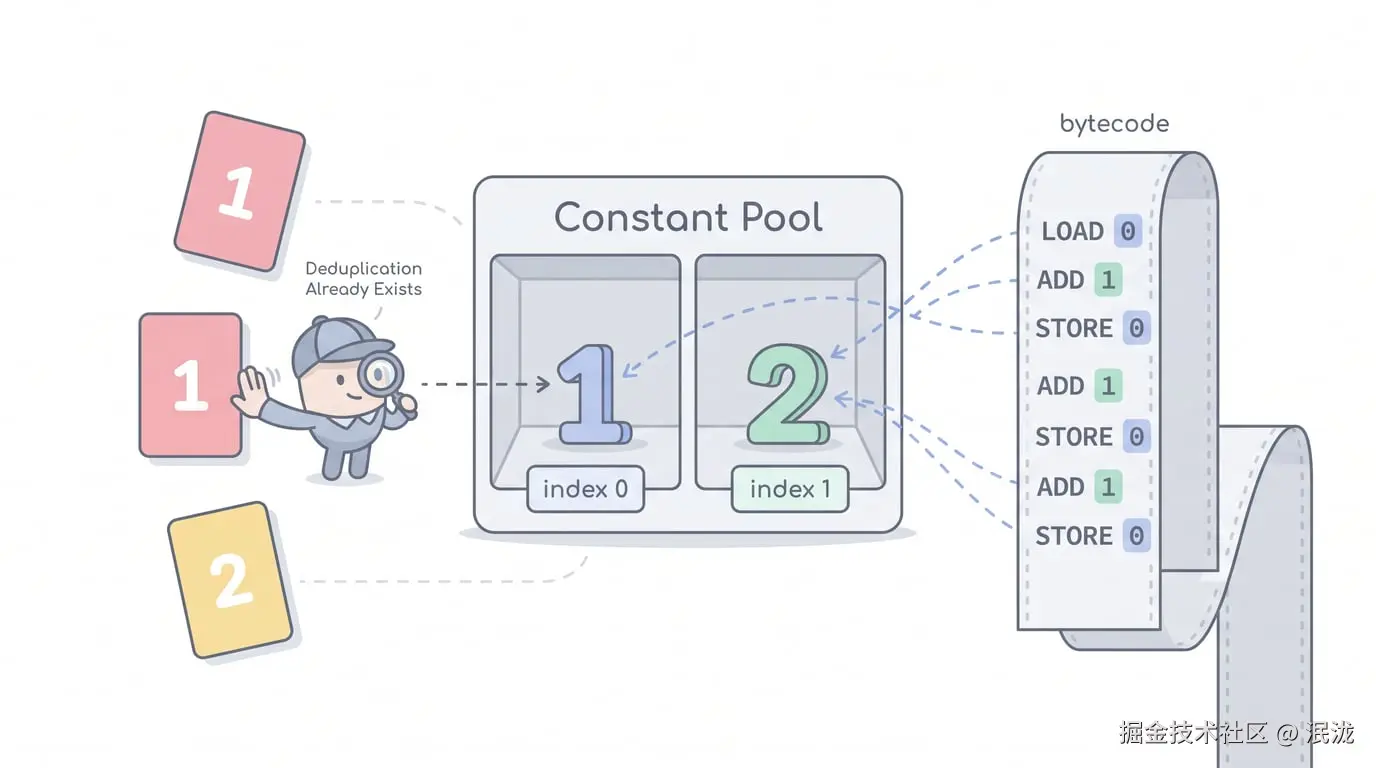

Constant Pool 去重与索引

教学版简化实现

class ConstantPool {
  constructor() {
    this.values = [];
    this.map = new Map();
  }

  add(value) {
    const key = JSON.stringify(value);
    if (this.map.has(key)) return this.map.get(key);
    const index = this.values.length;
    this.values.push(value);
    this.map.set(key, index);
    return index;
  }
}

5.3 ProgramArtifact

它解决什么问题

把 runtime 需要的所有数据放进统一产物。

教学版简化实现

const artifact = {
  bytecode,
  constantPool: pool.values,
  registerCount,
  slotNames,
};

5.4 Label 与 Fixup

它解决什么问题

跳转指令需要知道目标地址，但编译到跳转时，目标 label 可能还没出现。

形象化比喻：先贴便签，最后填门牌号

你装修房子时先在墙上贴一张便签：

这里通向“厨房”

等厨房门牌号确定后，再回来把“厨房”换成真正的地址。fixup 做的就是这件事：先占位，最后回填。

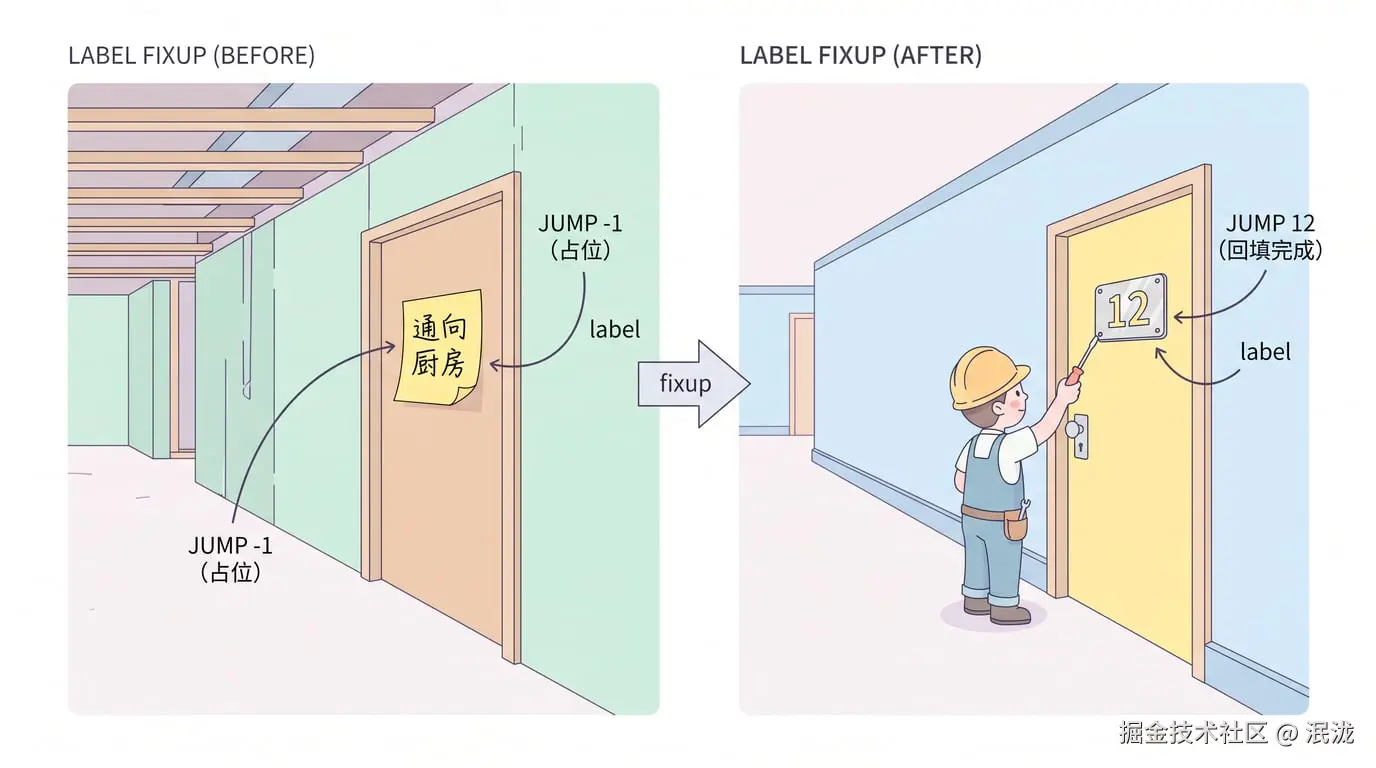

Label Fixup：先贴便签，最后填门牌号

教学版简化实现

fixups.push({ index: bytecode.length - 1, target: 'end' });

6. Mermaid 图解

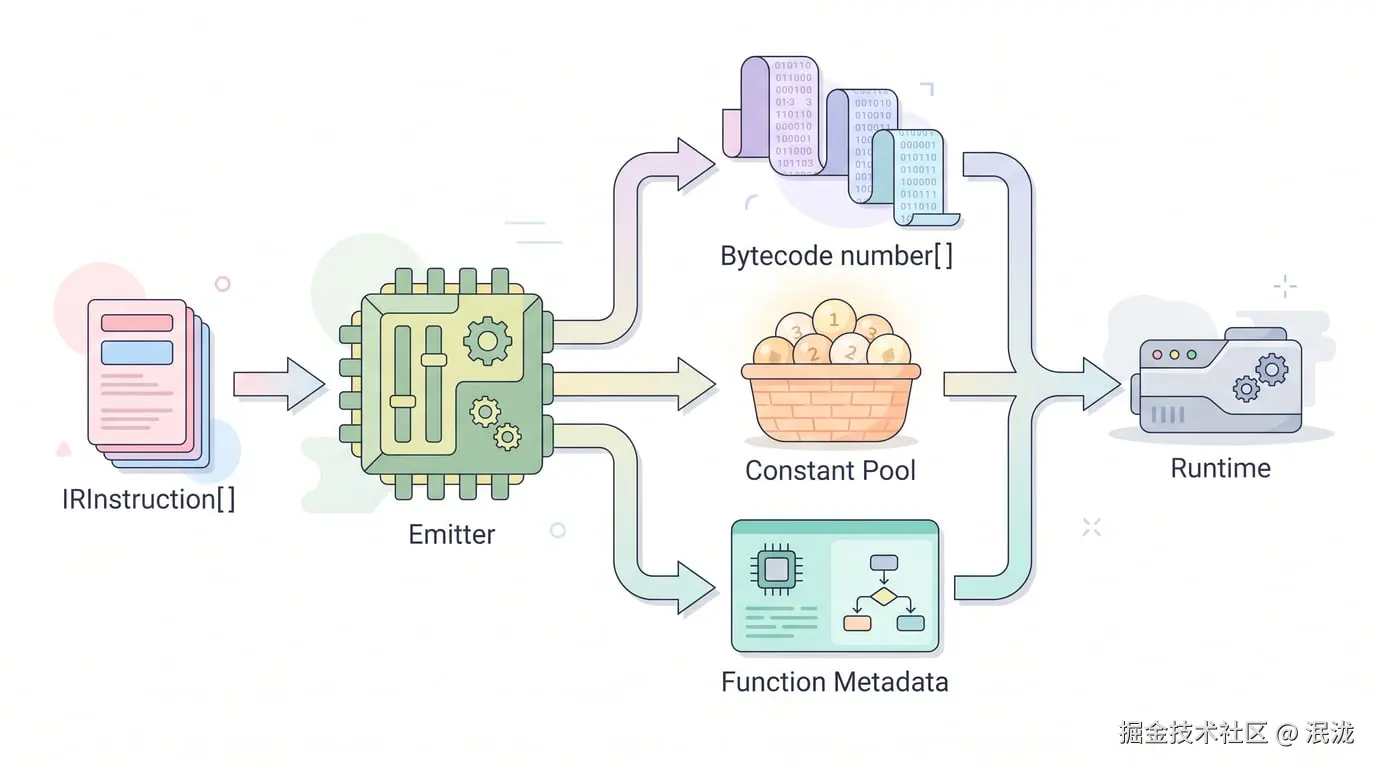

flowchart LR
    A["IRInstruction[]"] --> B["Emitter"]
    B --> C["Bytecode number[]"]
    B --> D["Constant Pool"]
    B --> E["Function Metadata"]
    C --> F["Runtime"]
    D --> F
    E --> F

Emitter 的输入与三路输出

flowchart TD
    A["遇到 jump end"] --> B["写入 JUMP -1"]
    B --> C["记录 fixup: index -> end"]
    C --> D["继续 emit"]
    D --> E["遇到 label end"]
    E --> F["记录 label end = 当前 bytecode 地址"]
    F --> G["回填 fixup 中的 -1"]

7. 伪代码

function emitBytecode(ir):
    pool = new ConstantPool()
    bytecode = []
    labels = Map()
    fixups = []

    for instruction in ir:
        if instruction.op is label:
            labels[instruction.name] = bytecode.length
            continue

        switch instruction.op:
            case load_const:
                index = pool.add(instruction.value)
                push LOAD_CONST, instruction.dst, index

            case binary:
                operator = BINARY_OPS[instruction.operator]
                push BINARY, dst, left, right, operator

            case jump:
                push JUMP, -1
                remember fixup

    for each fixup:
        bytecode[fixup.index] = labels[fixup.target]

    return { bytecode, constantPool: pool.values }

8. 教学版实现代码

const OPCODES = {
  LOAD_CONST: 4,
  LOAD_SLOT: 6,
  INIT_SLOT: 7,
  BINARY: 13,
  JUMP: 15,
  RETURN: 19,
};

const BINARY_OPS = { '+': 1, '-': 2, '*': 3, '/': 4 };

class ConstantPool {
  constructor() {
    this.values = [];
    this.map = new Map();
  }

  add(value) {
    const key = JSON.stringify(value);
    if (this.map.has(key)) return this.map.get(key);
    const index = this.values.length;
    this.values.push(value);
    this.map.set(key, index);
    return index;
  }
}

function emitBytecode(ir) {
  const pool = new ConstantPool();
  const bytecode = [];
  const labels = new Map();
  const fixups = [];

  for (const instruction of ir) {
    if (instruction.op === 'label') {
      labels.set(instruction.name, bytecode.length);
      continue;
    }

    switch (instruction.op) {
      case 'load_const':
        bytecode.push(OPCODES.LOAD_CONST, instruction.dst, pool.add(instruction.value));
        break;

      case 'load_slot':
        bytecode.push(OPCODES.LOAD_SLOT, instruction.dst, 0, instruction.slot);
        break;

      case 'init_slot':
        bytecode.push(OPCODES.INIT_SLOT, 0, instruction.slot, instruction.src);
        break;

      case 'binary':
        bytecode.push(
          OPCODES.BINARY,
          instruction.dst,
          instruction.left,
          instruction.right,
          BINARY_OPS[instruction.operator]
        );
        break;

      case 'jump':
        bytecode.push(OPCODES.JUMP, -1);
        fixups.push({ index: bytecode.length - 1, target: instruction.target });
        break;

      case 'return':
        bytecode.push(OPCODES.RETURN, instruction.src);
        break;

      default:
        throw new Error(`Unsupported IR op: ${instruction.op}`);
    }
  }

  for (const fixup of fixups) {
    const target = labels.get(fixup.target);
    if (target === undefined) throw new Error(`Unknown label: ${fixup.target}`);
    bytecode[fixup.index] = target;
  }

  return { bytecode, constantPool: pool.values };
}

9. 示例输入与输出

IR 输入

const ir = [
  { op: 'load_const', dst: 0, value: 1 },
  { op: 'load_const', dst: 1, value: 2 },
  { op: 'binary', dst: 2, left: 0, right: 1, operator: '+' },
  { op: 'return', src: 2 },
];

输出

{
  bytecode: [4, 0, 0, 4, 1, 1, 13, 2, 0, 1, 1, 19, 2],
  constantPool: [1, 2]
}

10. 执行过程拆解

StepIRBytecode 变化Constant Pool
1load_const r0, 1[4, 0, 0][1]
2load_const r1, 2[4, 0, 0, 4, 1, 1][1, 2]
3binary r2, r0, r1, +[..., 13, 2, 0, 1, 1][1, 2]
4return r2[..., 19, 2][1, 2]

11. 与原始源码的差异

主题教学版正式源码
函数数量单函数多函数统一 bytecode
FunctionMeta简化记录 entry/end/registerCount/slot 信息
Label只演示 jump支持 jump、条件跳转、try 等 fixup
操作符只支持四则运算支持更多 JS 二元 / 一元操作
Debug无可输出 debugInfo.instructions

12. 常见问题

Q1：为什么 bytecode 不直接保存字符串操作符？

因为 runtime 更适合消费数字协议。操作符和 opcode 一样，都可以通过映射表编成数字。

Q2：为什么 label 不能一开始就知道地址？

因为 bytecode 是线性生成的，跳转目标可能在后面才出现。

Q3：emit 阶段是不是优化阶段？

本系列里不是。emit 只负责编码，优化可以放在 IR 阶段或单独的优化阶段。

13. 本文小结

本文完成：

IR -> Bytecode + ConstantPool

下一篇将继续讲：

第 7 篇：控制流：if、while 与 jump
