在仓储货架行业干过的人都知道：货架不是焊结实了就完事，得算。 尤其是自动化立体库、高层货架，不做有限元分析（FEA）就敢出厂，那是拿安全开玩笑。
今天这篇文章，我从有限元分析的实际操作角度，讲清楚货架FEA的模型简化方法、荷载选取原则和结果判读要点。

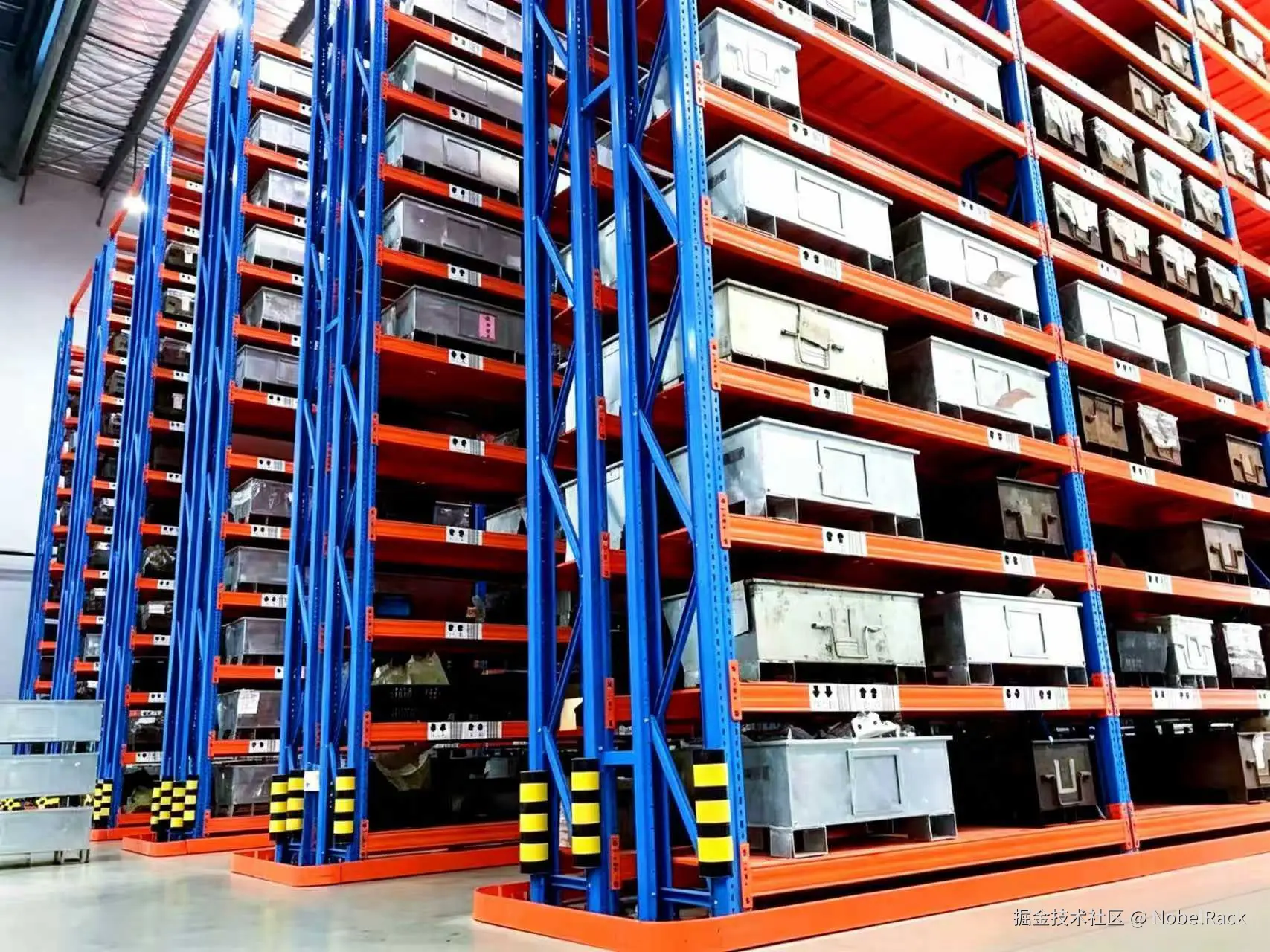

诺贝窄巷道货架客户使用现场：
一、为什么要做有限元分析？
货架是典型的钢结构空间框架体系，受力复杂：
- 竖向荷载（货物自重+货架自重）
- 水平荷载（叉车碰撞、地震作用、风荷载）
- 动态荷载（堆垛机加减速、穿梭车运行）
传统的手算方法只能做粗略的强度校核，无法准确评估整体稳定性和局部屈曲。
新国标《商用货架安全通用规范》明确要求货架结构必须通过7度抗震测试及12项荷载验证，安全系数不低于1.5（重型货架建议不低于1.8）。不做FEA，连合规都做不到。
二、模型简化——最关键的一步
原则：能简则简，但不能丢关键细节。 1. 立柱的简化 立柱是货架的“脊柱”，通常采用C型或U型冷弯薄壁型钢。在FEA模型中：
- 用梁单元（Beam Element） 模拟，而非实体单元。
- 截面属性按实际冷弯成型后的几何尺寸输入。 **注意：**冷弯成型后折弯处壁厚会变薄，不能直接用原材料壁厚。
2. 横梁的简化
横梁与立柱通过挂钩连接，不是刚接。这是货架结构最特殊的地方：
-
连接节点用半刚性连接模拟，不能当成固定端。
-
实测数据显示，横梁端部弯矩约为固端弯矩的30%-50%。
3. 支撑系统的简化 背拉、水平支撑、柱间支撑：
-
通常用桁架单元（Truss Element） 模拟。
-
只承受轴向力，不承受弯矩。
4. 底板的简化 立柱底板与地面的连接：
-
锚栓连接按铰接处理。
-
不能用固定端——底板不是嵌固的。
三、荷载选取——算不对荷载，FEA白做
1. 永久荷载（恒载）
- 货架结构自重
- 按实际钢材用量计算，软件可自动生成
2. 可变荷载（活载）
- 货物重量——最关键
- 按最大工况取值，不能按平均值
3. 水平荷载
**地震作用：**按《建筑抗震设计规范》和GB/T39830-2021《立体仓库钢结构货架抗震设计规范》执行
**风荷载：**室内货架可不考虑，室外货架必须考虑
**叉车碰撞力：**按EN 15620或SEMA标准取值，通常取水平力 = 竖向荷载的5%-10%
4. 动态荷载
- 堆垛机/穿梭车加减速产生的水平力
- 通常取设备自重×加速度
- 对于自动化立体库，动态荷载往往是控制工况
四、结果判读——看什么指标
1. 应力比（Stress Ratio）
- 各构件最大应力 / 钢材屈服强度
- ≤ 0.85 为合格（预留安全裕度）
2. 位移/变形
-
立柱顶部位移 ≤ H/1000（H为货架高度）
-
横梁挠度 ≤ L/200（L为横梁跨度）
-
这个指标直接影响堆垛机能否正常工作
3. 整体稳定性
-
特征值屈曲分析的第一阶屈曲荷载 ≥ 设计荷载×5
-
这是很多厂家FEA报告里最容易忽略的部分
4. 连接节点
-
挂钩连接的接触应力
-
锚栓的拉剪复合受力

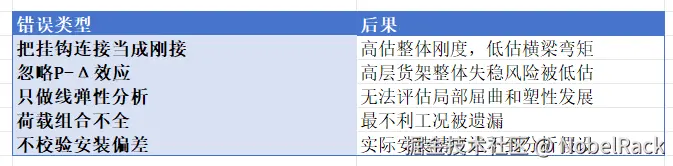

五、常见的FEA错误
货架FEA不是“走个过场”，而是要真正反映货架在实际使用中的受力状态。一份合格的FEA报告，应该能回答：这个货架在满载+地震+叉车碰撞的极端工况下，会不会倒？
