从 ViewState 推导平面地图相机

ViewState 只记录用户和布局能够直接表达的地图输入；Three.js 相机需要位置、四元数、视锥和矩阵。PlanarTransform.update(viewState) 的职责，是把前者一次性派生为后者，并发布一个与输入 key 对应的不可变 TransformSnapshot。

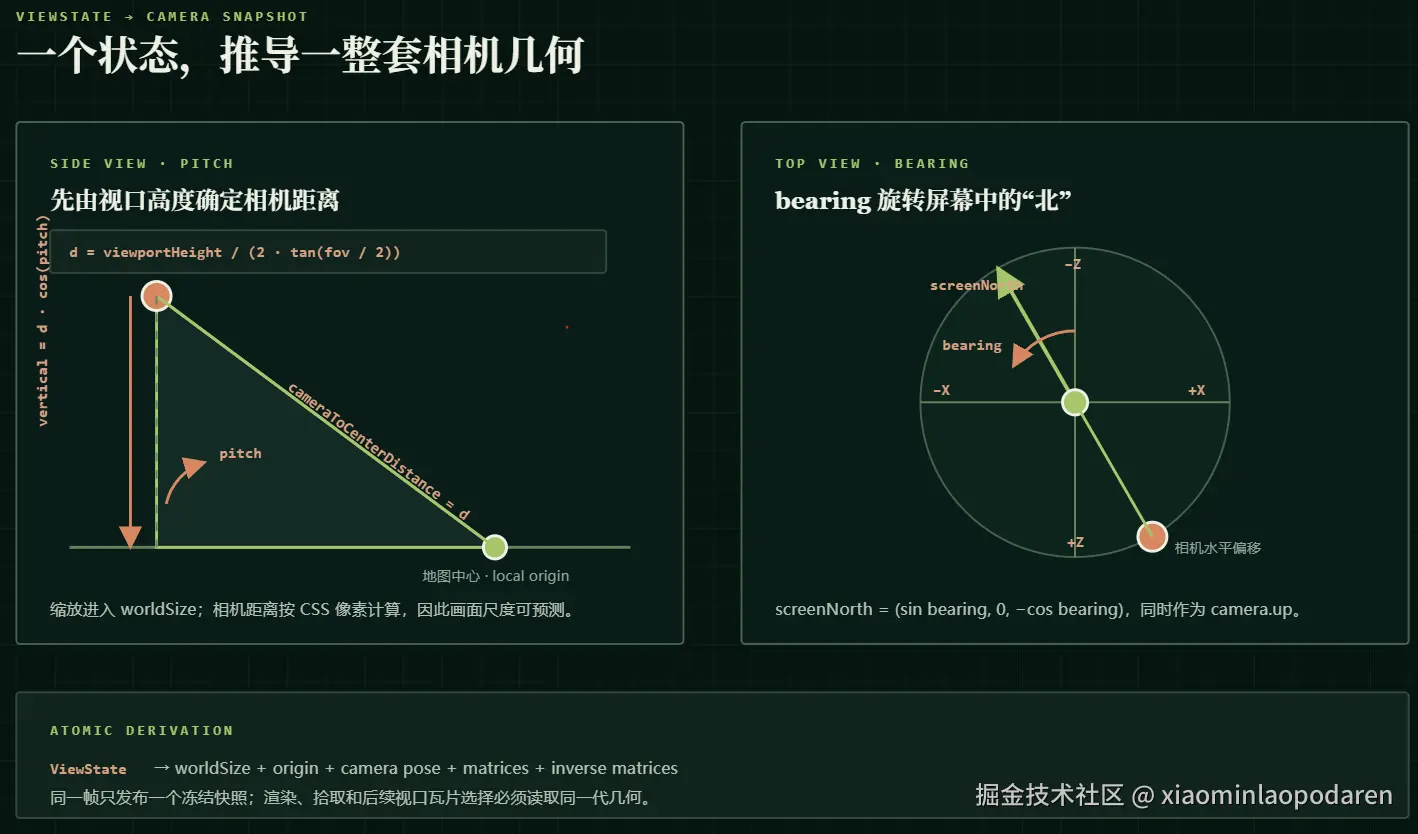

屏幕截图 2026-08-20 220759.png

1. 一条不可逆向的派生链

ViewState
  ├─ center + zoom → Mercator origin + worldSize
  ├─ viewport + fov → camera-to-center distance + aspect
  ├─ bearing + pitch → camera position + quaternion
  └─ near/far → projection matrix
       ↓
Three.js PerspectiveCamera + frozen TransformSnapshot

相机只在 update(viewState) 内被修改。renderer 可以读取它，调试工具可以投影点，但任何模块都不能把 camera.position 或 camera.quaternion 分解后回写 ViewState。

原因不只是整洁：矩阵分解有浮点误差和多组等价欧拉角。一旦相机成为反向权威，相同用户输入可能在每帧产生略有不同的新状态。

2. zoom 如何变成 worldSize

沿用第一篇定义：

worldSize=tileSize\cdot2^{zoom}

tileSize=512、zoom=13 时：

worldSize=512\cdot8192=4\,194\,304

Mercator 中相差 Δx 的两点，在 render-local X 上相差：

\Delta X=\Delta x\cdot worldSize

zoom 增大一，worldSize 加倍，同一地理差值在场景中也加倍。相机到中心的 render-local 距离不需要跟随 zoom 改变，因此屏幕上的地图尺度自然翻倍。

3. 为什么相机距离由 viewport height 决定

正俯视时，希望地面中心附近“一 render unit 对应一 CSS pixel”。垂直 FOV 为 θ，相机到中心距离为 d，目标平面的可见高度：

H_{ground}=2d\tan\frac{\theta}{2}

令它等于视口 CSS 高度 H：

\boxed{d=\frac{H}{2\tan(\theta/2)}}

例如 H=700px、FOV=45°：

d\approx844.97\;render\ units

这里使用 CSS height，而不是 device height。DPR 只提高 drawing buffer 采样密度，不应改变同一 CSS 视口看到的地图范围。

倾斜后，相机仍保持到中心点的欧氏距离 d，只是把一部分垂直距离转为水平距离。中心处投影尺度因此连续。

4. bearing 定义屏幕上方的地理方向

教学世界约定：

+X 向东；
+Y 向上；
+Z 向南，所以北方为 −Z。

令 bearing 为 β。屏幕上方在地面上的单位方向写为：

n_{screen}=\left(\sin\beta,\;0,\;-\cos\beta\right)

检查：

β=0°：n=(0,0,−1)，屏幕上方为北；
β=90°：n=(1,0,0)，屏幕上方为东；
β=−90°：屏幕上方为西。

相机要从屏幕下方一侧看向中心，所以水平位置在 −n_screen 方向。

5. pitch 把相机从天顶移向地平线

地图 pitch 为 p：

h=d\sin p

v=d\cos p

其中 h 是水平偏移，v 是相机高度。以 render-local 中心为原点，相机位置：

\boxed{c=-h\,n_{screen}+(0,v,0)}

当 p=0°，h=0、v=d，相机位于中心正上方；当 pitch 增大，相机沿屏幕下方后退并降低。

代码将 camera.up 设为 n_screen，再调用 lookAt(0,0,0)。Three.js 会把它正交化成最终屏幕上方向，避免手写欧拉角顺序。

6. 为什么 local origin 选择视图中心

ViewState center 投影为 normalized Mercator：

o=(x_c,y_c)

本帧把它作为 render-local origin。于是中心点位置严格为：

(X,Y,Z)=(0,0,0)

任意 Mercator 点：

X=(x-o_x)\cdot worldSize

Z=(y-o_y)\cdot worldSize

中心改变时 origin 会改变，但绝对 Mercator 身份不变。后续瓦片层用新 snapshot 重算实例变换，不需要改写 source content。

第二篇直接在每次 ViewState 事务后 rebase。更复杂的稳定 origin generation 和减少 rebasing 策略留到 GPU 生命周期章节。

7. near、far 与深度精度

PlanarTransform 构造时接收固定的 fov/near/far，每次 update 都把它们重新应用到相机。这样外部对相机的临时修改不会成为下一帧的隐藏输入。

near 必须大于 0；
far 必须大于 near；
两者单位都是 render units；
far 不是瓦片加载半径；
极大的 far/near 比值会降低深度精度。

教学网格位于零高度平面，没有厚度竞争。建筑和多层几何出现后，会重新审视深度预算。

8. TransformSnapshot 为什么保存矩阵数组

Three.js Matrix4 是可变对象。即使冻结外层 snapshot，调用者仍可修改 matrix.elements。因此快照发布的是冻结的 16 数字数组：

{
  viewStateKey,
  tileSize,
  worldSize,
  origin,
  fov,
  near,
  far,
  aspect,
  cameraToCenterDistance,
  cameraPosition,
  projectionMatrix,
  viewMatrix,
  viewProjectionMatrix,
  inverseViewProjectionMatrix,
}

renderer 仍使用 transform 私有维护的 PerspectiveCamera；Worker、调试器和异步任务消费 snapshot。它们可以比较 viewStateKey，但不能修改主相机。

9. 中心点是首要不变量

无论 bearing、pitch、viewport 或 zoom 如何变化，ViewState center 都必须投影到 NDC (0,0)，也就是 viewport 中心。

如果这个不变量失败，优先检查：

origin 是否等于中心 Mercator；
相机是否确实 lookAt(0,0,0)；
worldSize 是否只作用于地理差值；
bearing 旋转的是相机轨道而不是中心点；
projection aspect 是否来自同一 viewport。

这条检查比“画面大致像地图”更精确，也会成为 Stage 02 HUD 的固定诊断项。

10. 本章边界

当前相机假定：

地面是 Y=0 平面；
高度暂以米直接进入 render-local Y；
没有 terrain elevation；
没有 globe 曲率和地平线遮挡；
没有相机惯性或动画插值；
pitch 上限由 ViewState 保证为 85°。

下一章将使用同一相机做正向投影和屏幕射线反投影，并规定看向天空时必须返回 null。
