项目地址：YQisme/TwinCraft
基于 Vue 3 + Three.js 的 Web 端数字孪生编辑器（MVP）。浏览器内即可完成场景搭建、模型导入、数据绑定、事件联动与预览发布，无需安装客户端插件。
当前版本面向演示与原型验证，核心编辑与渲染链路可运行。 轻量化、协同、大文件解析、真实 IoT 等为演示级实现，接入生产前需对接自有后端与数据源。
功能概览
场景编辑
- 编辑 / 预览双模式：编辑态提供完整工具栏与变换器；预览态隐藏编辑面板并启动孪生运行时（数据源、事件、脚本）。
- 可停靠布局：场景树、资源库、属性为独立模块，可分别隐藏、拖动悬浮、调整大小，并停靠到视口 上 / 下 / 左 / 右；布局写入
localStorage，刷新后保持。 - 层级树：节点树浏览、拖拽调整父子关系、重命名、显隐与锁定；支持 Ctrl 多选、Shift 连续多选，删除作用于全部选中项。
- 变换控制器：视口正上方图标工具栏切换移动 / 旋转 / 缩放（W / E / R 或 1 / 2 / 3），以及聚焦选中（F）；风格对齐 Blender 精简图标。
- 标准视图：视口右上角导航 gizmo（透视立方体 + X/Y/Z 轴点）切换透视图、顶视图、左视图、正视图；正交视图下锁定旋转，左键平移。
- 着色模式：右上角下拉选择线框 / 实体 / 材质预览 / 渲染预览（默认材质预览），对齐 Blender 视口着色。
- 半透明（X-Ray）：Alt+Z 快速开关，或在着色下拉菜单中切换；开启后物体半透明以便观察遮挡关系。
- Shift + 拖 gizmo：在原位生成副本并拖动新物体（关联复制手势）。
- Ctrl + 拖移动：吸附到网格、其它物体包围盒边 / 面 / 中心、角点与枢轴，便于对齐。
- 属性面板：位置 / 旋转 / 缩放、几何体参数、材质（颜色、金属度、粗糙度）、灯光与相机参数；数值可在参数上 左右拖动 调节（Shift 精细 / Alt 粗调）。
- 撤销 / 重做：Ctrl+Z / Ctrl+Y（或 Ctrl+Shift+Z）；连续拖动变换等会合并为一步。
- 复制粘贴：Ctrl+C / Ctrl+V，Ctrl+D 复制节点。
资产与建模
- 模型库：管理预设设备模型与用户上传（含后台同步）的 GLB / glTF / OBJ；可在库中导入、替换、删除、重命名，并点击或拖入场景。FBX / STL 入口预留（第一阶段暂不解析）。
- 预设模型：水泵、风机、电机、变压器、机器人、摄像头等工业设备占位模型。
- 素材库（不含 3D 模型）包含四个子库，条目均可拖入场景：
- 材质库：预设材质 + 自定义材质；点击应用到选中物体，或拖到物体上应用；拖到空地生成材质样板立方体。
- 图片库：导入并管理图片；拖入场景生成立式贴图平面。
- 视频库：导入并管理视频；拖入场景在落点生成视频平面。
- 序列帧库：导入并管理序列帧图片；拖入场景生成贴图平面。
- 几何体：空节点、平面、立方体、球、圆柱、圆锥、圆盘、圆环、地形、3DText、环形结、线条；左侧可点击或拖入场景，悬浮卡片可查看说明；右侧按类型编辑尺寸、精度等参数（详见「使用说明 → 几何体」）。
- 灯光：平行光、点光源、聚光灯、半球光；左侧灯光库可点击或拖入场景，悬浮卡片可查看说明。平行光 / 点光 / 聚光支持阴影；半球光为天空色 + 地面色的柔和环境光，不投射阴影。
- 相机：多相机、FOV / 近远裁剪面，场景可指定活动相机。
- 自动轻量化（演示）：导入模型后走网格简化 + Draco / KTX2 管线演示，报告压缩率与三角面变化。
视觉与大场景
- 视口着色（Blender 风格）：
- 线框：只显示边线，便于观察拓扑，性能开销最低。
- 实体：简单光照的实体表面，适合摆放与建模。
- 材质预览（默认）：显示材质与纹理，使用环境光预览，不依赖场景灯。
- 渲染预览：使用场景真实灯光、阴影与 Bloom 等后期，接近成片效果。
- 半透明模式：与上述着色模式独立叠加；Alt+Z 切换。
- 环境特效：天空盒（工业蓝 / 摄影棚 / 黄昏 / 纯色）、雾、Bloom、描边、暗角、FXAA、阴影。
- 粒子：烟雾、火花、雪、火焰发射器。
- 音视频：场景内视频 / 音频节点（循环、音量、播放控制）。
- LOD：按相机距离切换 LOD0 / LOD1 / LOD2。
- 3D Tiles 演示：按视野加载 / 卸载网格瓦片，适合园区级场景。
- GIS 坐标：设置场景原点经纬度，局部坐标与地理坐标换算。
- 性能面板：FPS、DrawCall、三角面、几何体 / 纹理数量、LOD 分布与已加载瓦片。
- 演示场景：空场景、演示工厂、园区大场景（文件菜单一键加载）。
数字孪生运行时
数据不直接绑到网格，而是走 数据源 → 全局变量 → 绑定 / 事件 / UI / 脚本：
| 模块 | 说明 |
|---|---|
| 全局变量 | 场景内共享数据，如 Global.Temperature；UI 可用 {{Temperature}} |
| 数据源 | 模拟序列、HTTP、WebSocket、MQTT；支持 mock://equipment 联调 |
| 属性绑定 | 变量驱动节点 / UI 的颜色、显隐、透明度、自发光、进度等 |
| 事件 | 点击、双击、悬停、离开、数据阈值、定时器；动作包括改色、显隐、动画、报警、跑脚本 |
| 2D HUD | 文本、标签、面板、按钮、进度条、仪表、图表，叠加在视口上 |
| 动画 | 位移动画片段（位置 / 旋转 / 缩放 / 透明度），可循环与自动播放 |
| 时间轴 | 预览时播放场景时间线 |
| 低代码脚本 | JavaScript 沙箱，可读写 Global、调用 scene.setColor / setVisible、alarm() |
进入 预览模式 后自动启动 DataAdapter；底部状态栏会显示 DataAdapter ON。
协同、版本与发布
- 项目中心：
/admin登录后可创建 / 重命名 / 删除项目，并打开编辑器；可查看项目发布记录。 - 多人协同（演示）：房间 ID、在线用户、操作流（加入 / 选择 / 变换 / 导入等）。
- 版本管理：提交快照、打标、恢复；节点级 Diff（新增 / 修改 / 删除）。
- 权限：管理员 / 编辑者 / 只读预览；只读角色无法进入编辑模式。
- 分享：预览模式下生成只读链接
/s/:shareId，仅携带场景外观。 - 发布：高级菜单将完整孪生工程上线为
/p/:publishId运行页（数据、HUD、事件）；可配置公开、允许复制、水印，支持更新同一链接与下线。 - 导出：PNG 视口截图、场景 JSON、GLB 模型。
工程与持久化
- 本地：场景 JSON 存
localStorage，模型二进制存 IndexedDB；脏数据约 1.2s 自动保存，Ctrl+S 立即保存。 - 后台：Express + Node 内置 SQLite（
server/data/twin.sqlite），保存项目 JSON 与模型 BLOB。 - 离线降级：后台不可用时仍可本机编辑，状态栏提示「后台离线 · 仅本机」。
技术栈
| 层 | 技术 |
|---|---|
| 前端 | Vue 3、TypeScript、Vite 8、Vue Router、Pinia、Sass |
| 3D | Three.js（GLTFLoader / OBJLoader / TransformControls / 后处理） |
| 工具 | VueUse、uuid |
| 后端 | Express 5、Node.js 内置 node:sqlite |
| 包管理 | Yarn 1 |
环境要求
- Node.js 22+（后端使用
node:sqlite的DatabaseSync） - Yarn 1.22（仓库已指定
packageManager） - 现代浏览器（Chrome / Edge / Firefox 等，需 WebGL）
快速开始
yarn dev 会同时启动：
- 前端 Vite：
http://localhost:5173（host: true，局域网可访问） - 后端 API：
http://127.0.0.1:8787，Vite 将/api代理到该地址
浏览器打开终端提示的本地地址即可。首次进入编辑器 / 项目中心需登录：
- 项目中心：
/admin - 默认账号：
admin/123456（API 首次启动自动创建）
仅启动某一侧：
yarn dev:web # 只跑前端（无后台时走 IndexedDB / localStorage）
yarn dev:api # 只跑 SQLite API
yarn server # 同 yarn dev:api
生产构建：
yarn build # vue-tsc 类型检查 + Vite 打包
yarn preview # 预览 dist

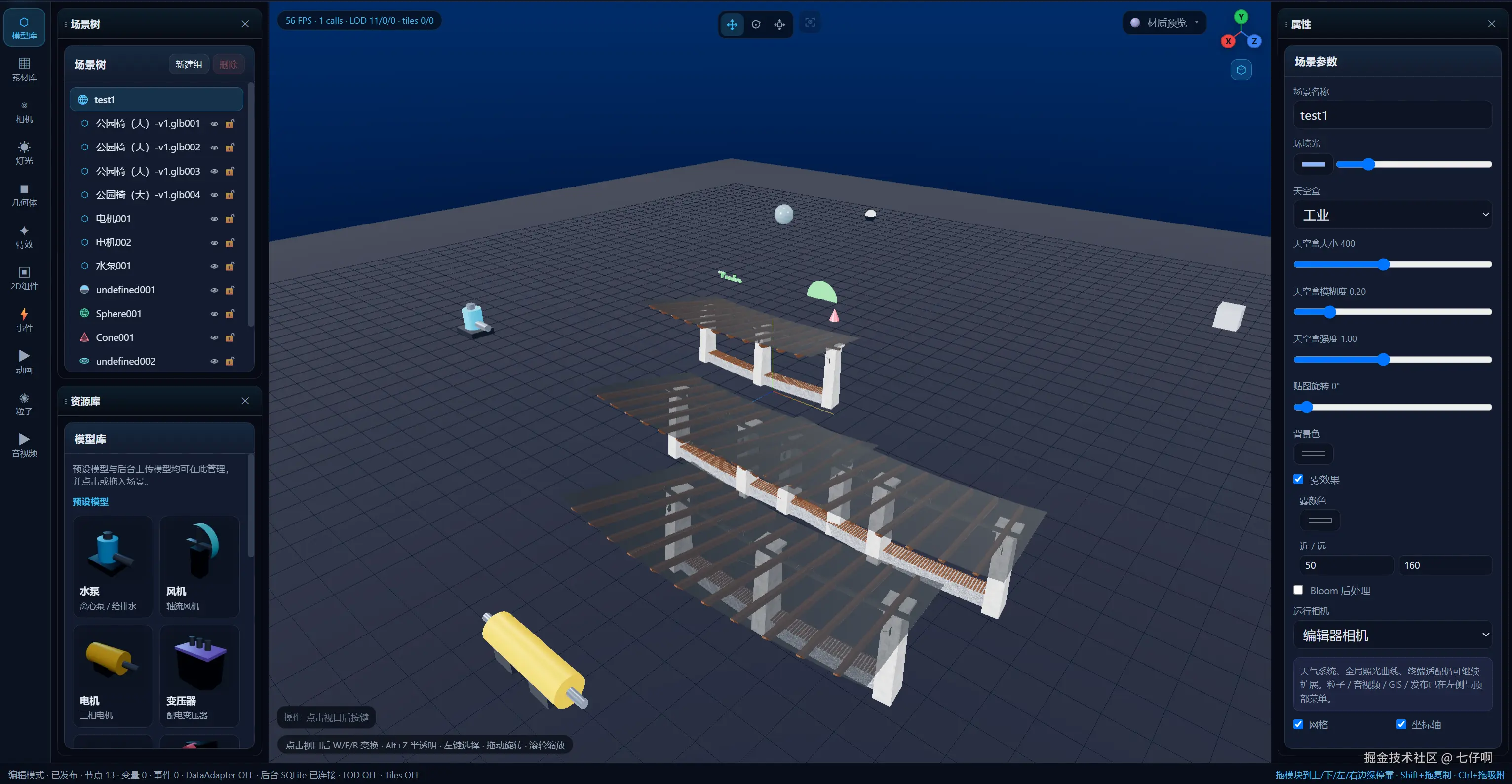

界面与操作
布局
┌────────── 顶栏：品牌 · 文件 · 孪生菜单 · 编辑/预览 · 分享/导出 ──────────┐
│ 工具 │ [可停靠：场景树 / 资源库 / 属性 · 上·下·左·右 / 悬浮] │
│ │ [移动/旋转/缩放/聚焦] Three.js 视口 │
│ │ [着色▼] [视图 gizmo] │
│ │ HUD / 时间轴 / 输入提示 │
└────────── 状态栏：模式 · 节点数 · 变量 · 后台连接 · LOD / Tiles ─────────┘
- 场景树 / 资源库 / 属性 各自独立：拖顶栏撕下为悬浮窗，靠近边缘松开即停靠；同一边可叠放多个，松手位置决定插入顺序。
- 停靠后拖面板边缘可改宽（左/右）或高（上/下）；✕ 隐藏后右上角可一键恢复。
- 左侧工具栏仍用于切换资源库当前类型（模型、灯光、几何体等）。
- 视口正上方：变换模式图标（移动 / 旋转 / 缩放）与聚焦。
- 视口右上角：着色模式下拉（线框 / 实体 / 材质预览 / 渲染预览 + 半透明）；右侧为透视 / 顶 / 左 / 正视图 gizmo（X 红 / Y 绿 / Z 蓝）。
左侧工具栏
模型库、素材库、相机、灯光、几何体、特效、2D 组件、事件、动画、粒子、音视频。
顶栏菜单
- 文件：新建、打开 JSON、保存、导出 JSON、空场景、演示工厂、园区大场景。
- 程序 / 全局变量 / 全局接口 / 模拟数据 / IoT / LOD / 3DTiles：打开对应抽屉。
- 高级：GIS、性能、权限、协作、发布上线。
快捷键
| 按键 | 作用 |
|---|---|
| W / E / R 或 1 / 2 / 3 | 移动 / 旋转 / 缩放（仅编辑模式；建议先点视口再按） |
| F | 聚焦选中节点 |
| Alt + Z | 开关半透明模式（X-Ray，可透视遮挡） |
| Delete / Backspace | 删除选中节点（支持多选）或 2D 组件 |
| Ctrl / ⌘ + 左键（层级树） | 点选 / 取消点选，自定义多选 |
| Shift + 左键（层级树） | 从锚点到当前项连续多选 |
| Shift + 拖 gizmo | 原位复制并拖动新物体 |
| Ctrl / ⌘ + 拖移动轴 | 吸附对齐（网格 / 物体边面中心等） |
| Ctrl / ⌘ + Z | 撤销 |
| Ctrl / ⌘ + Y 或 Ctrl+Shift+Z | 重做 |
| Ctrl / ⌘ + S | 保存（优先后台 SQLite，否则本机） |
| Ctrl / ⌘ + C / V | 复制 / 粘贴节点 |
| Ctrl / ⌘ + D | 复制选中节点 |
| Esc | 关闭导出菜单等浮层 |
在输入框中按快捷键不会触发场景操作。属性面板数值可在输入框上左右拖动调节。
视口视图与着色
编辑模式下可用视口叠加控件（预览模式自动隐藏）：
| 控件 | 位置 | 说明 |
|---|---|---|
| 变换工具栏 | 视口正上方 | 图标切换移动 / 旋转 / 缩放，以及聚焦选中 |
| 着色下拉 | 视口右上（gizmo 左侧） | 线框 / 实体 / 材质预览 / 渲染预览；菜单内可开关半透明 |
| 视图 gizmo | 视口右上 | 透视立方体；Y 顶视、Z 正视、X 左视（正交，不可旋转） |
着色模式差异简述：
| 模式 | 用途 |
|---|---|
| 线框 | 只看边线与拓扑，不看材质灯光 |
| 实体 | 简单光照实体面，日常摆放默认工作感 |
| 材质预览 | 材质纹理 + 预设环境光（本项目默认） |
| 渲染预览 | 场景真实灯光、阴影与后期，偏最终效果检查 |
灯光
左侧工具栏打开「灯光」，可点击添加或拖到视口地面放置。卡片上有简短描述，鼠标悬浮可查看完整说明。平行光 / 聚光灯沿箭头方向照射，可用旋转工具对准；场景级环境光在右侧属性面板的场景参数中调节。
| 类型 | 说明 |
|---|---|
| 平行光 | 模拟从无限远处的光源发出的光线，投射阴影均为平行，常用于模拟太阳光 |
| 点光源 | 从空间中一点向各个方向均匀发射光线，工作原理类似现实中的灯泡 |
| 聚光灯 | 从圆锥形中的单点发出光照，类似手电筒或舞台照明灯 |
| 半球光 | 光照强度与朝向有关：朝向天空最强，靠近地面为漫反射，用于柔和自然的环境光 |
属性面板可调颜色、强度；点光 / 聚光另有范围，聚光另有角度与半影；半球光可分别设置天空色与地面色（不支持阴影）。
几何体
左侧工具栏打开「几何体」，可点击添加或拖到视口地面放置。卡片上有简短描述，鼠标悬浮可查看完整说明；场景中已有几何体会列在面板下方，点击可选中。尺寸写在几何参数里（单位：米），节点缩放默认为 1；选中后可在右侧改几何参数与材质。空节点作为可变换的组，适合做层级父物体。
| 类型 | 说明 |
|---|---|
| 空节点 | 仅支持变换，不渲染实体网格，常用作模型层级中的父物体 |
| 平面 | 可调长度、宽度与细分的三维平面，适合地面、墙面或贴图载体 |
| 立方体 | 支持体积模式或长宽高模式定义尺寸的长方体 / 正方体 |
| 球 | 支持统一直径或 XYZ 分向直径（椭球），以及精度、弧度、切割等参数 |
| 圆柱 | 可设直径 / 上下径、高度、精度与细分；上下直径不同时形成圆台 |
| 圆锥 | 上部直径为 0 的圆柱变化而来，参数与圆柱类似 |
| 圆盘 | 可调半径、精度与弧度的圆形平面 |
| 圆环 | 由直径与厚度定义的三维圆环（甜甜圈） |
| 地形 | 程序化高度场生成起伏地形，可调范围、细分与起伏强度 |
| 3DText | 可自定义文字内容、字体、厚度与体积的三维文字 |
| 环形结 | 可调半径、厚度、绕组数 p / q 与精度的 TorusKnot |
| 线条 | 由控制点生成的虚拟路径或管道，可调管道半径与是否闭合 |
属性面板（按类型显示）
| 类型 | 可调参数 |
|---|---|
| 平面 | 长度、宽度、细分 |
| 立方体 | size 切换（体积 / 长宽高）；体积，或长度、宽度、高度 |
| 球 | 精度；size 切换（直径 / 分向）；直径，或 X/Y/Z 方向直径；弧度、切割点 |
| 圆柱 | size 切换（直径 / 上下径）；直径或上部/下部直径；高度、精度、细分、开启面切分 |
| 圆锥 | 下部直径、高度、精度、细分、开启面切分 |
| 圆盘 | 半径、精度、弧度 |
| 圆环 | 直径、厚度、精度、环向分段 |
| 地形 | 长度、宽度、细分、起伏强度 |
| 3DText | 文字内容、字体文件、深度、文字体积、差值、提取范围 |
| 环形结 | 半径、厚度、半径精度、厚度精度、绕组数 p、绕组数 q |
| 线条 | 管道半径、闭合路径、控制点（可增删，每点 X/Y/Z） |
3DText 字体文件位于 public/fonts/（Helvetiker Regular / Bold、Optimer）；首次加载会异步解析字体并替换占位网格。
导入模型
- 打开左侧「模型库」。
- 在「上传模型」区域点击或拖入
.glb/.gltf/.obj。 - 导入后写入模型库、生成缩略图，并跑一遍轻量化报告（演示数据）；后台在线时同步到数据库。
- 在列表中点「添加」或拖到场景即可置入；预设模型同样支持点击或拖入。
素材库
左侧「素材库」切换四个子库（不含 3D 模型，模型请用「模型库」）：
| 子库 | 管理 | 置入场景 |
|---|---|---|
| 材质库 | 预设材质；可新建 / 重命名 / 删除自定义材质 | 点击「应用」到当前选中物体；或拖到物体上应用；拖到空地生成样板立方体 |
| 图片库 | 导入 PNG / JPG / WebP 等，支持重命名与删除 | 拖入视口生成立式贴图平面 |
| 视频库 | 导入 MP4 / WebM 等 | 拖入视口在落点生成视频平面 |
| 序列帧库 | 导入序列帧图片 | 拖入视口生成贴图平面 |
操作提示：列表与预设卡片均可拖拽；拖到 3D 视口松开即可。
做一个最小孪生 Demo
- 文件 → 加载演示工厂（或自行摆放设备）。
- 全局变量 中添加
Temperature（number）。 - 模拟数据 中新建 sim 源，映射到该变量（序列 / 随机 / 正弦）。
- 给设备加 属性绑定 或 事件（例如温度 > 80 改红色并报警）。
- 左侧 2D 组件 放一个仪表，绑定
Temperature。 - 切到 预览，观察 HUD、报警与设备状态随数据变化。
分享与发布
- 分享（预览顶栏）：生成
/s/:shareId只读页，只带场景图，适合给人看一眼布局。 - 发布（高级 → 发布，或预览顶栏「发布」）：生成
/p/:publishId运行页，带数据适配器、HUD 与事件。同一发布 ID 更新不会改链接；下线后链接失效。 - 导出可选 PNG、场景 JSON、GLB。
目录结构
platform/
├── index.html
├── package.json
├── vite.config.ts # 端口 5173，/api 代理到 8787
├── server/
│ ├── index.mjs # Express + SQLite API
│ └── data/ # twin.sqlite（gitignore）
├── public/
│ └── fonts/ # 3DText 字体（helvetiker / optimer typeface.json）
└── src/
├── main.ts
├── App.vue
├── router/ # / 工作台，/s/:shareId 分享预览，/p/:publishId 发布运行页
├── types/ # 场景、孪生、高级能力类型（含 PrimitiveProps）
├── data/catalog.ts # 模型库、预设材质、灯光、几何体、菜单等静态目录
├── stores/ # Pinia：scene / twin / history / layout / advanced / collab / version …
├── engines/ # Three.js 引擎、对象工厂、几何生成、字体加载、LOD/瓦片、吸附与变换
├── runtime/ # DataAdapter、脚本沙箱、孪生运行时
├── services/ # 导入、导出、持久化、API、项目加载
├── views/ # Workspace、SharePreview、PublishPreview、Admin
└── components/ # 布局（可停靠面板）、编辑器、资源库、孪生抽屉、协同、预览
架构说明
用户操作 / 数据源
│
▼
Pinia Stores（场景图、孪生项目、高级配置、撤销历史、面板布局）
│
├── engines/threeEngine → WebGL 渲染、拾取、变换器、标准视图、着色/半透明、Shift 复制、Ctrl 吸附
├── stores/history → 场景快照撤销 / 重做
├── stores/layout → 模块停靠 / 悬浮 / 尺寸（localStorage）
├── runtime/twinRuntime → 预览态轮询适配器、事件、脚本
└── services/persistence → localStorage + IndexedDB
│
▼ (后台在线)
PUT /api/projects/:id
PUT /api/projects/:id/assets/:assetId
│
▼
SQLite (projects.json + assets.blob)
- 场景图：节点树（group / primitive / model / light / camera）+ 场景设置；几何体节点携带
primitiveProps（尺寸、精度、文字等）。 - 孪生项目：变量、数据源、绑定、事件、动画、HUD、脚本，随场景一起保存。
- 数据适配器：sim / HTTP / WebSocket / MQTT 统一产出 JSON，再按
FieldMapping.path写入变量，不直接改 3D 网格。
脚本沙箱 API
// 预览或手动运行时可用
if (Global.Temperature > 80) {
scene.setColor('node-id', '#ef4444')
alarm('温度过高', 'danger')
}
scene.setVisible('node-id', true)
scene.getNode('装配线-A')
后端 API
默认监听 127.0.0.1:8787，数据文件 server/data/twin.sqlite。
| 方法 | 路径 | 说明 |
|---|---|---|
| GET | /api/health | 健康检查，返回 db 路径 |
| POST | /api/auth/login | 登录，返回 token 与用户 |
| POST | /api/auth/logout | 退出 |
| GET | /api/auth/me | 当前用户（需登录） |
| GET | /api/projects | 项目列表（需登录） |
| POST | /api/projects | 新建空白项目（需登录） |
| GET | /api/projects/:id | 读取项目 JSON（需登录） |
| PUT | /api/projects/:id | 保存项目（需登录，JSON 上限 50MB） |
| PATCH | /api/projects/:id | 重命名项目（需登录） |
| DELETE | /api/projects/:id | 删除项目及其资产（需登录） |
| GET | /api/projects/:id/publications | 项目发布记录（需登录） |
| GET | /api/projects/:id/assets | 资产元数据列表（需登录） |
| PUT | /api/projects/:id/assets/:assetId | 上传模型二进制（需登录，上限 512MB） |
| GET | /api/projects/:id/assets/:assetId | 下载模型（公开，供运行页） |
| DELETE | /api/projects/:id/assets/:assetId | 删除资产（需登录） |
| GET | /api/publications/:id | 读取已发布工程（已下线返回 404） |
| PUT | /api/publications/:id | 发布或更新运行页快照（需登录） |
| DELETE | /api/publications/:id | 下线发布（需登录；加 ?hard=1 永久删除） |
| POST | /api/publications/:id/republish | 重新上线已下线发布（需登录） |
端口被占用时进程会退出并提示先关闭旧的 API 进程。可用环境变量 PORT 修改监听端口。
路由
| 路径 | 说明 |
|---|---|
/admin/login | 项目中心登录 |
/admin | 项目管理（需登录） |
/ | 主工作台（编辑 / 预览，需登录） |
/s/:shareId | 只读分享预览，仅 3D 场景 |
/p/:publishId | 已发布运行页，含孪生数据与 HUD |
现状与后续对接
当前为可运行 MVP。下列能力已有界面与数据流，生产环境建议替换为真实实现：
| 能力 | 现状 | 生产建议 |
|---|---|---|
| 轻量化 | 前端模拟压缩率与耗时 | 服务端网格简化 / Draco / gltf-transform |
| 协同 | 前端模拟房间与操作流 | WebSocket 或 CRDT 后端 |
| 版本 | 内存 / 本地快照 | 对象存储 + 版本表持久化 |
| FBX / STL | 格式入口，暂不解析 | 服务端转 glTF 再下发 |
| MQTT / 真实 IoT | 适配器骨架 + mock | 消息网关与鉴权 |
| 权限 | 前端角色切换 | 登录与后端鉴权 |
