前面我们学了点亮LED、控制电机旋转——这些都是直接控制“小电流”设备。但在实际生活中，很多电器（比如电灯、风扇、电机）需要的是220V高压交流电，ESP32的GPIO引脚（3.3V，最大电流几十毫安）根本没有能力直接驱动它们。
那怎么办？继电器就是来解决这个问题的。
继电器是一种用小电流控制大电流的“自动开关”。
今天这节课，我们就来学习如何用ESP32控制继电器，从而实现对高压电器（比如一盏220V的灯）的开关控制。掌握了这节课，你就掌握了智能家居远程控制的核心技术。
第一步：找到课程，看看成品效果

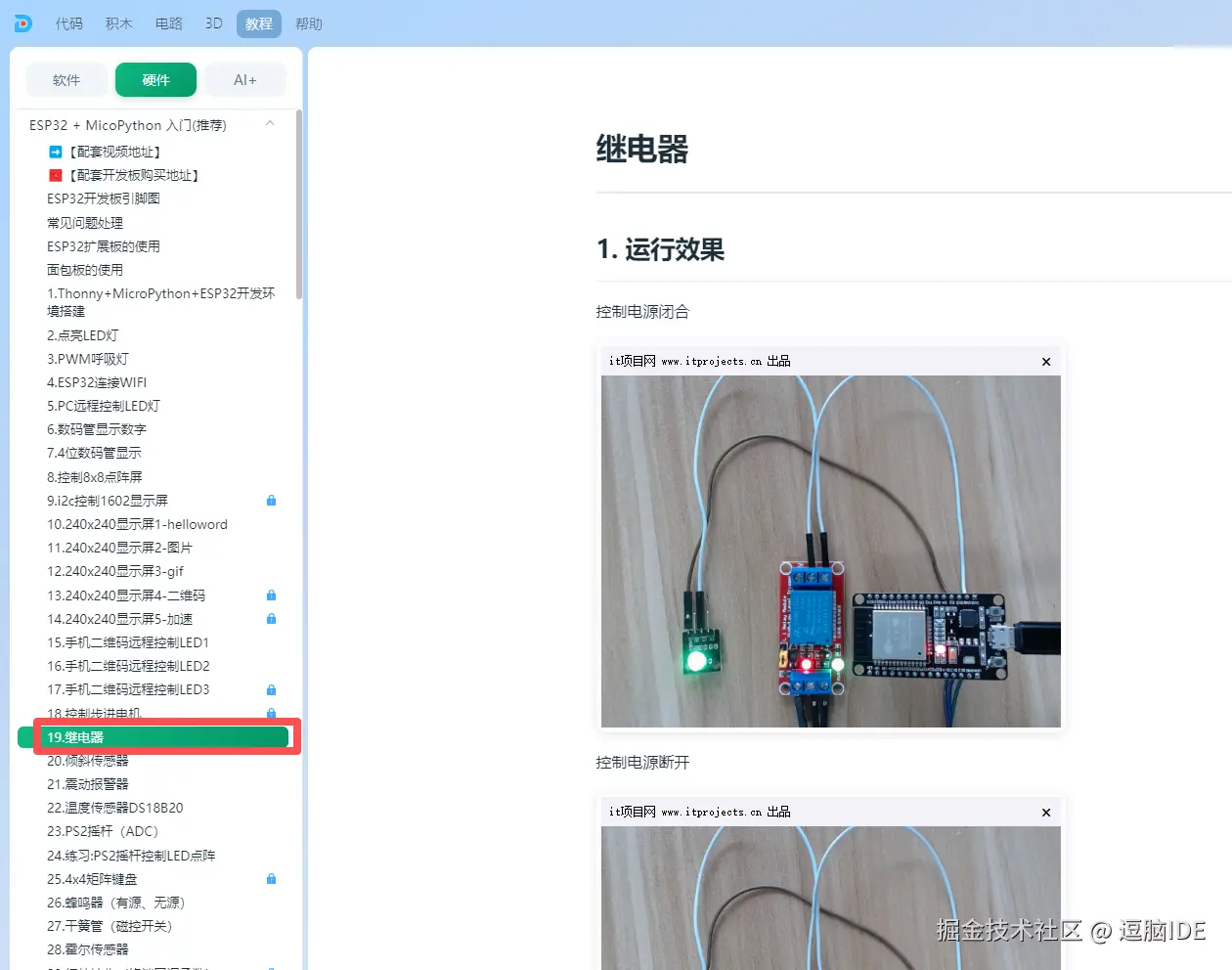

打开逗脑IDE，点击顶部 “教程”，在 “硬件” → “ESP32 + MicroPython” 分类下，找到继电器控制。

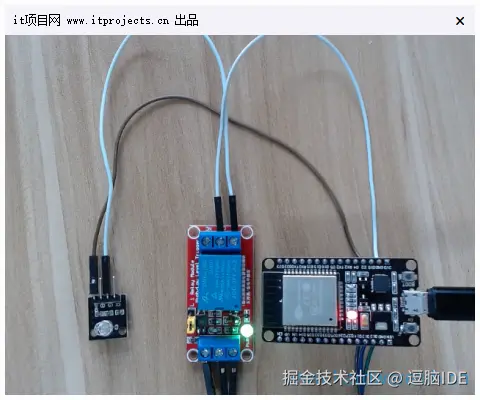

打开课件，你会看到本节课的最终效果——ESP32通过继电器控制RGB彩灯：代码里让灯亮它就亮，让灯灭它就灭。

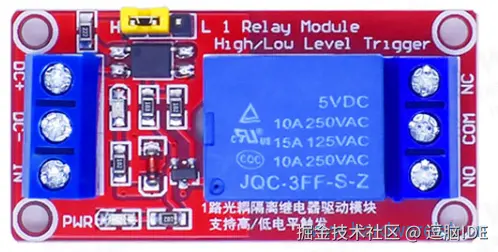

第二步：什么是继电器？
继电器就是一个由小信号控制的“开关”。
你可以把它想象成一个由ESP32遥控的开关：
- ESP32发出高电平（3.3V）→ 继电器内部线圈通电 → 开关吸合 → 大电流电路导通
- ESP32发出低电平（0V）→ 继电器内部线圈断电 → 开关断开 → 大电流电路断开
关键特性： 继电器输入端和输出端是电气隔离的——ESP32的3.3V控制电路和220V高压电路之间没有物理连接，非常安全。
第三步：继电器的原理（一句话总结）
继电器内部有一个电磁线圈。当线圈通电时，会产生磁力，把开关吸合；当线圈断电时，磁力消失，开关弹开。
“小电流通，大电流合；小电流断，大电流开。”

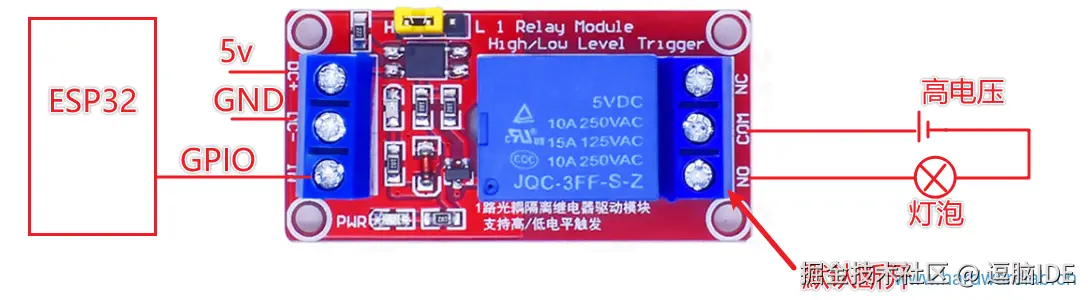

课件里有一张清晰的原理图：
- 左侧（低压侧）：GPIO接线圈，控制继电器吸合或断开
- 右侧（高压侧）：COM口接火线输入，NO/NC口接用电器
继电器三个重要端口：
| 端口 | 全称 | 作用 |
|---|---|---|
| COM | Common（公共端） | 连接火线输入 |
| NO | Normally Open（常开） | 继电器吸合时导通，断开时断路 |
| NC | Normally Closed（常闭） | 继电器断开时导通，吸合时断路 |
我们通常用NO端口——继电器吸合时电路导通，断开时电路断开，符合直觉。

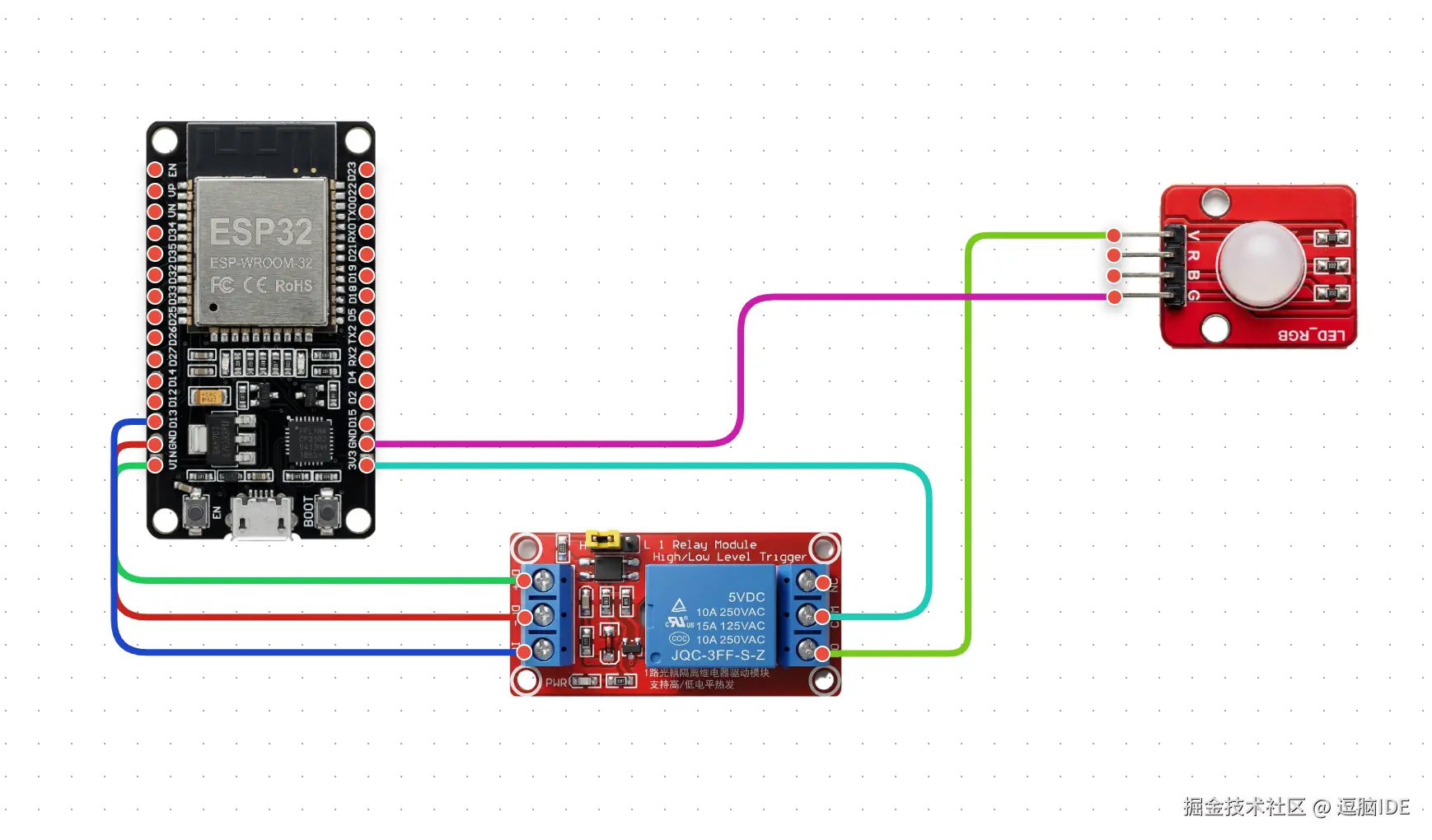

第四步：动手接线
接线分两部分：控制线和负载线。
控制线（ESP32 → 继电器模块）
| 序号 | 从 | 到 | 说明 |
|---|---|---|---|
| 1 | ESP32 5V | 继电器 DC+ | 继电器模块供电 |
| 2 | ESP32 GND | 继电器 DC- | 继电器模块供电地 |
| 3 | ESP32 GPIO13 | 继电器 IN | 控制信号（高电平吸合） |
负载线（继电器 ↔ RGB彩灯）
| 序号 | 从 | 到 | 说明 |
|---|---|---|---|
| 4 | ESP32 3.3V | 继电器 COM | 彩灯供电输入 |
| 5 | 继电器 NO | RGB彩灯 V引脚 | 控制彩灯正极通断 |
| 6 | RGB彩灯 G引脚 | ESP32 GND | 绿色通道直接接地 |
工作原理：
3.3V → COM → (吸合时NO与COM导通) → NO → 彩灯V → 彩灯内部LED → 彩灯G → GND
- 继电器吸合：回路完整 → 绿灯亮 ✅
- 继电器断开：回路中断 → 绿灯灭 ❌
第五步：代码——简单到极致
继电器的控制代码极其简单——就是控制一个GPIO引脚输出高电平或低电平。
from machine import Pin
# 定义控制继电器的引脚（GPIO13）
p13 = Pin(13, Pin.OUT)
# 吸合：让继电器导通（灯亮）
p13.value(1)
# 断开：让继电器断开（灯灭）
# p13.value(0)
代码逻辑极简：
p13.value(1)→ GPIO13输出高电平 → 继电器吸合 → 灯亮p13.value(0)→ GPIO13输出低电平 → 继电器断开 → 灯灭
就这么简单，两行代码就能控制220V的电器！
第六步：保存运行，看效果！
按 Ctrl + S 保存，选择ESP32开发板设备，给文件命名（比如relay.py），点击保存。

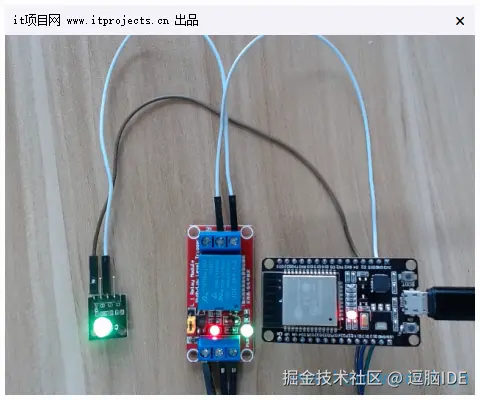

点击运行按钮，你会听到继电器“啪”的一声——吸合了！
此时你会看到灯珠亮起。
如果需要让灯熄灭，把 p13.value(1) 改成 p13.value(0)，重新运行，继电器会“啪”一声断开，灯熄灭。
继电器的应用——打开智能家居的大门
学会了继电器控制，你就掌握了智能家居最核心的技术：
| 应用场景 | 控制方式 |
|---|---|
| 智能插座 | ESP32 + 继电器，手机远程控制插座通断 |
| 智能照明 | 控制220V电灯的开关 |
| 智能门锁 | 控制电磁锁的吸合和断开 |
| 自动灌溉 | 控制水泵的启停 |
| 智能风扇 | 控制220V风扇的开关 |
| DIY智能家居 | 把家里的普通电器变成“智能电器” |
结合我们之前学的WiFi连接和远程控制：
电脑/手机 → 路由器 → ESP32 → 继电器 → 220V电器
把前几节课的WiFi连接 + 远程控制 + 本节课的继电器组合起来，你就拥有了远程控制家中任何电器的能力！
全程回顾
| 步骤 | 操作 | 效果 |
|---|---|---|
| 找到课程 | 教程→硬件→ESP32+MicroPython→继电器 | 了解继电器原理和效果 |
| 认识继电器 | 学习“小电流控制大电流”的原理 | 理解三个端口（COM/NO/NC）的作用 |
| 低压接线 | VCC→5V, GND→GND, IN→GPIO13 | 控制线就位 |
| 高压接线 | COM接火线输入，NO接灯泡 | 负载线就位（注意安全） |
| 打开代码 | 点击“打开”按钮 | 代码进入编辑器 |
| 保存运行 | Ctrl+S → 选择ESP32 → 运行 | 继电器吸合，灯亮 |
| 断开控制 | 改代码为 p13.value(0) 再运行 | 继电器断开，灯灭 |
如果你对本节课感兴趣，去官网（**www.dounao.cn**）下载逗脑IDE，准备好ESP32和步进电机，跟着课件走一遍。
有任何问题或建议，欢迎在评论区留言告诉我们。
