**摘要：**本文介绍如何使用免费 SQL 转 ER 图工具，通过粘贴 SQL 建表语句自动生成中文 ER 属性图和全局 ER 图。工具能自动识别表、字段、主键、外键和一对多关系，支持长字段注释自动换行、生成后拖动调整布局、双击修改字段显示名称，并导出 PNG/SVG 高清图片。适用于毕业设计、课程设计和数据库文档制作，无需安装软件，在线即可使用。
手工画 ER 图耗时又容易漏掉字段和外键。图小设提供免费 SQL 转 ER 图功能，粘贴 MySQL CREATE TABLE 建表语句即可生成中文 ER 属性图或全局 ER 图，自动整理表、字段、主键、外键和一对多关系。生成后可拖动布局、双击修改字段显示名称，并导出 PNG 或 SVG 图片，无需安装软件，打开浏览器即可使用。
在线体验：图小设免费 SQL 转 ER 图工具
为什么用 SQL 自动生成 ER 图
在毕业设计、课程设计和数据库设计文档中，ER 图几乎是必须准备的内容。但是数据表一多，手工绘制很容易出现以下问题：
-
逐个创建实体和字段，重复操作比较多；
-
容易遗漏主键、外键或表之间的关联；
-
SQL 结构发生变化后，ER 图还要重新修改；
-
字段注释较长时，图形容易变得过宽或挤在一起；
-
导出截图不清晰，放入论文后阅读效果不好。
如果数据库建表 SQL 已经写好，表、字段、主键和外键其实都已经包含在 SQL 中。与其重复手画，不如先根据 SQL 生成基础 ER 图，然后再进行少量调整。
图小设 SQL 转 ER 图能做什么
生成 ER 属性图

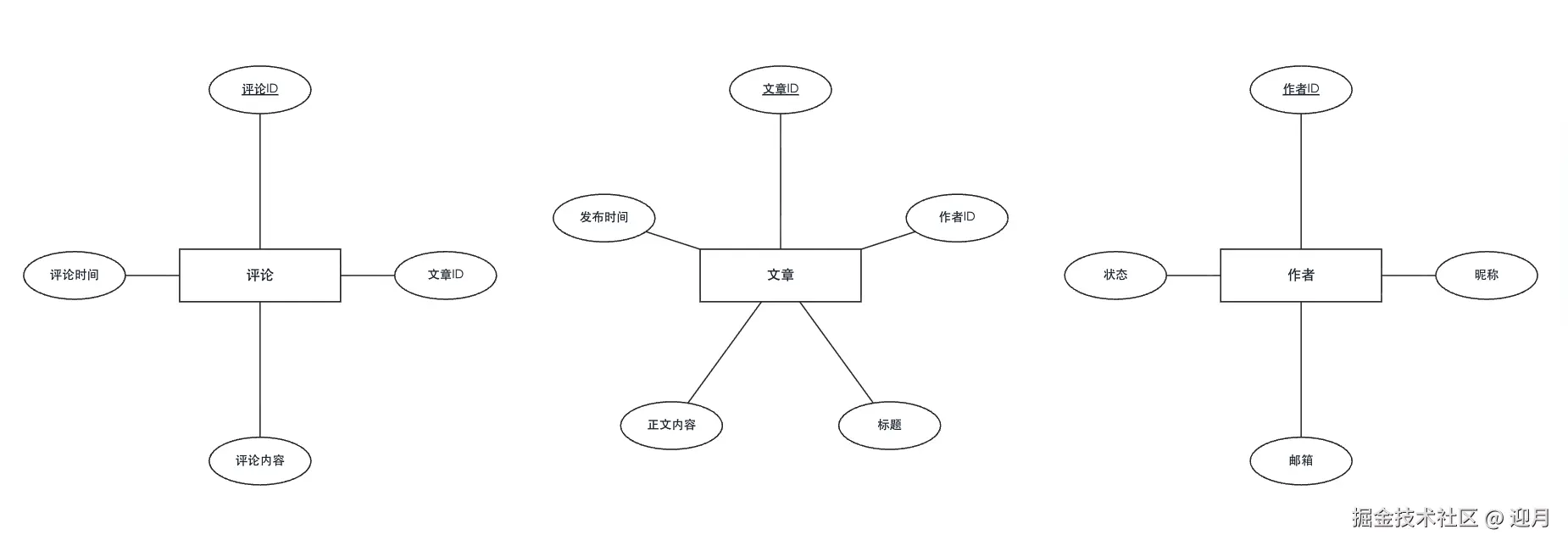

ER 属性图用矩形表示数据表，用椭圆表示字段，适合展示每张表的字段结构。

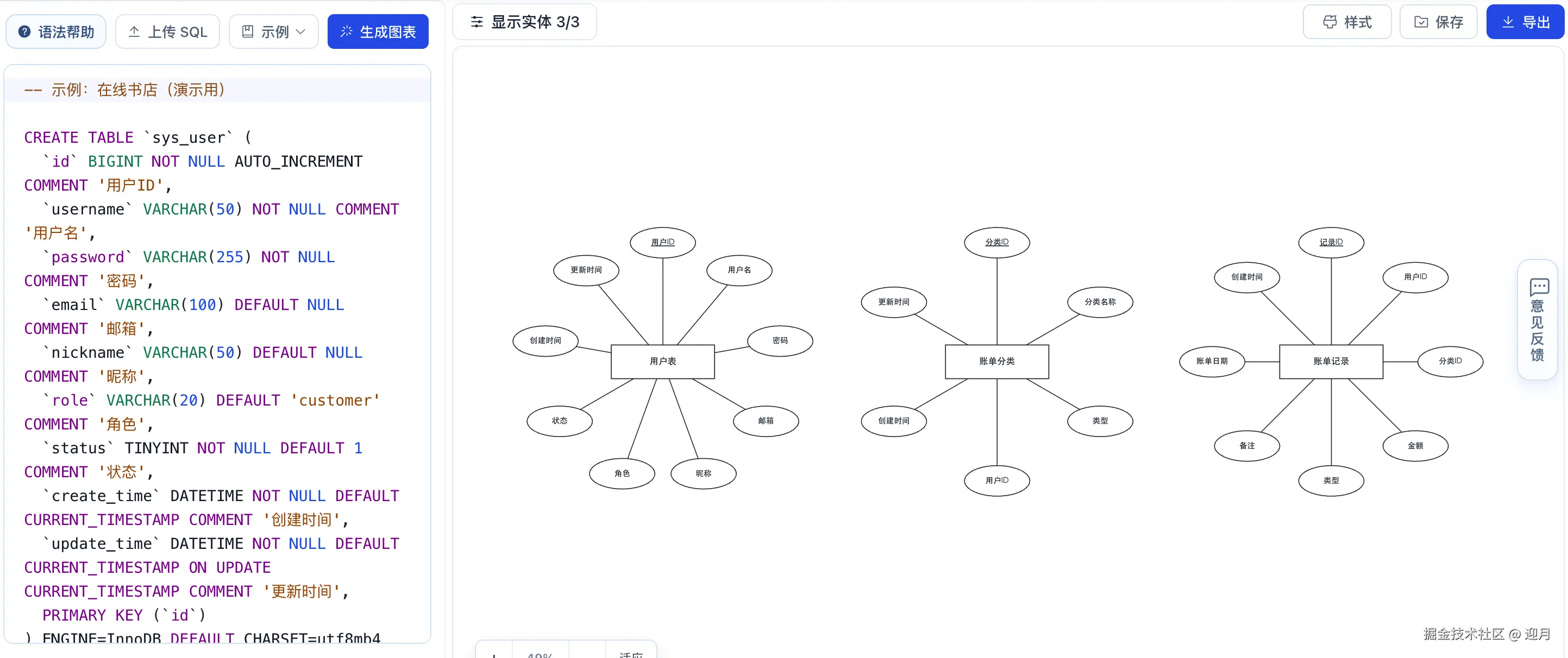

将 MySQL CREATE TABLE 语句粘贴到编辑器中，点击"生成图表"，系统会自动识别：
-
数据表名称和表注释；
-
字段名称和字段注释；
-
主键字段；
-
普通字段及其所属实体。
ER 属性图入口：免费生成 ER 属性图

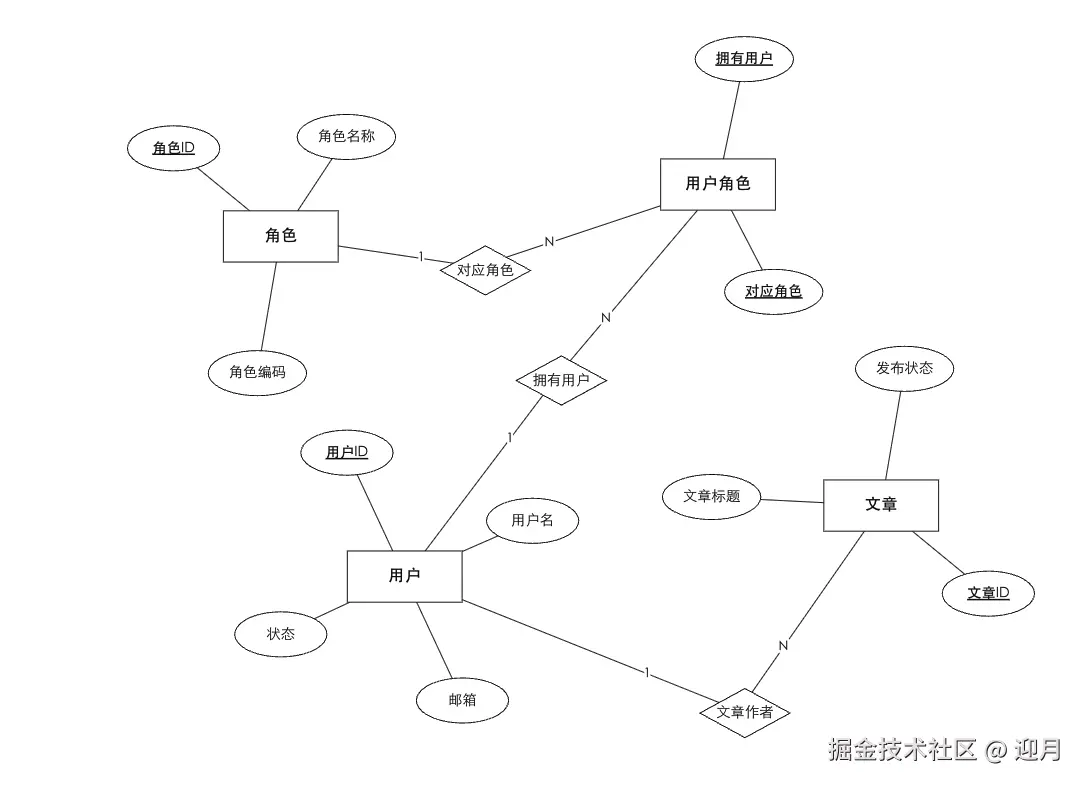

生成全局 ER 图
当数据库中有多张表时，只看单表字段往往不够，还需要检查实体之间的关系。
全局 ER 图支持解析 MySQL SQL 或 DBML，将多张表聚合到一张图中，并根据明确的外键定义展示：
-
实体与实体之间的联系；
-
外键对应的关联名称；
-
常见的
1和N基数； -
实体的主要属性信息。
生成后可以继续拖动节点和调整布局，适合用来检查数据库的整体结构。
全局 ER 图入口：免费生成全局 ER 图
长字段注释也能保持合理尺寸
实际项目中的字段注释不一定都很短。如果直接按文字长度无限扩展椭圆，很容易把整张 ER 图撑得特别大。
图小设会根据内容长度调整字段椭圆：
-
短字段保持紧凑尺寸；
-
中等长度的字段适度扩宽；
-
较长字段自动拆分为两行；
-
两行仍然过长时才使用省略号。
这样既能尽量保留字段语义，也不会让单个长注释破坏整体布局。
生成后还能继续调整
SQL 生成的结果不是一张无法修改的静态截图。生成后还可以：
-
拖动实体、属性和关系节点；
-
放大、缩小或一键适应画布；
-
选择需要展示的数据表；
-
双击字段椭圆，覆盖当前图中的显示名称；
-
导出 PNG 或 SVG 高清图片。
双击修改只会调整当前图表的显示内容，不会反向篡改原始 SQL，因此可以放心用于论文或文档中的表达优化。
使用方法
第一步：准备建表 SQL
下面是一个简化示例：
CREATE TABLE `users` (
`id` BIGINT NOT NULL AUTO_INCREMENT COMMENT '用户ID',
`username` VARCHAR(50) NOT NULL COMMENT '用户名',
`email` VARCHAR(100) DEFAULT NULL COMMENT '邮箱',
`created_at` DATETIME COMMENT '创建时间',
PRIMARY KEY (`id`)
) COMMENT='用户信息表';
CREATE TABLE `orders` (
`id` BIGINT NOT NULL AUTO_INCREMENT COMMENT '订单ID',
`user_id` BIGINT NOT NULL COMMENT '用户ID',
`amount` DECIMAL(10, 2) NOT NULL COMMENT '订单金额',
PRIMARY KEY (`id`),
CONSTRAINT `fk_orders_user`
FOREIGN KEY (`user_id`) REFERENCES `users` (`id`)
) COMMENT='订单表';
第二步：粘贴并生成
进入 ER 属性图或全局 ER 图页面，将 SQL 粘贴到左侧编辑器，然后点击"生成图表"。
第三步：检查和调整
检查表名、主键、外键和关系基数是否符合预期，必要时拖动节点或修改显示名称。
第四步：导出图片
根据文档用途选择 PNG 或 SVG。如果后续还需要放大或排版，建议优先使用 SVG 矢量格式。
如何让关系识别更准确
SQL 转 ER 图并不是凭空猜测表之间的业务关系。如果需要生成准确的全局 ER 图，建议：
-
在 SQL 中明确写出
FOREIGN KEY和REFERENCES； -
为表和字段补充准确的中文
COMMENT； -
生成后人工检查一对一、一对多等基数；
-
不要仅依赖
xxx_id这类字段名称猜测外键。
MySQL 建表语法可参考：MySQL CREATE TABLE 官方文档
是否需要付费或安装软件
图小设的核心 SQL 解析、ER 图生成和图片导出功能可以免费使用，不需要下载桌面软件。打开网页、粘贴 SQL、生成并导出即可。
如果只想快速根据 SQL 生成 ER 图，可以直接开始：
总结
SQL 转 ER 图的价值不是完全代替数据库设计，而是把已经存在于建表 SQL 中的表、字段、主键和外键信息自动转换成可视化图表，减少重复绘制和遗漏。
对于毕业设计、课程设计和数据库文档来说，先用图小设完成基础生成，再根据实际业务进行检查和调整，会比从空白画布开始更高效。
