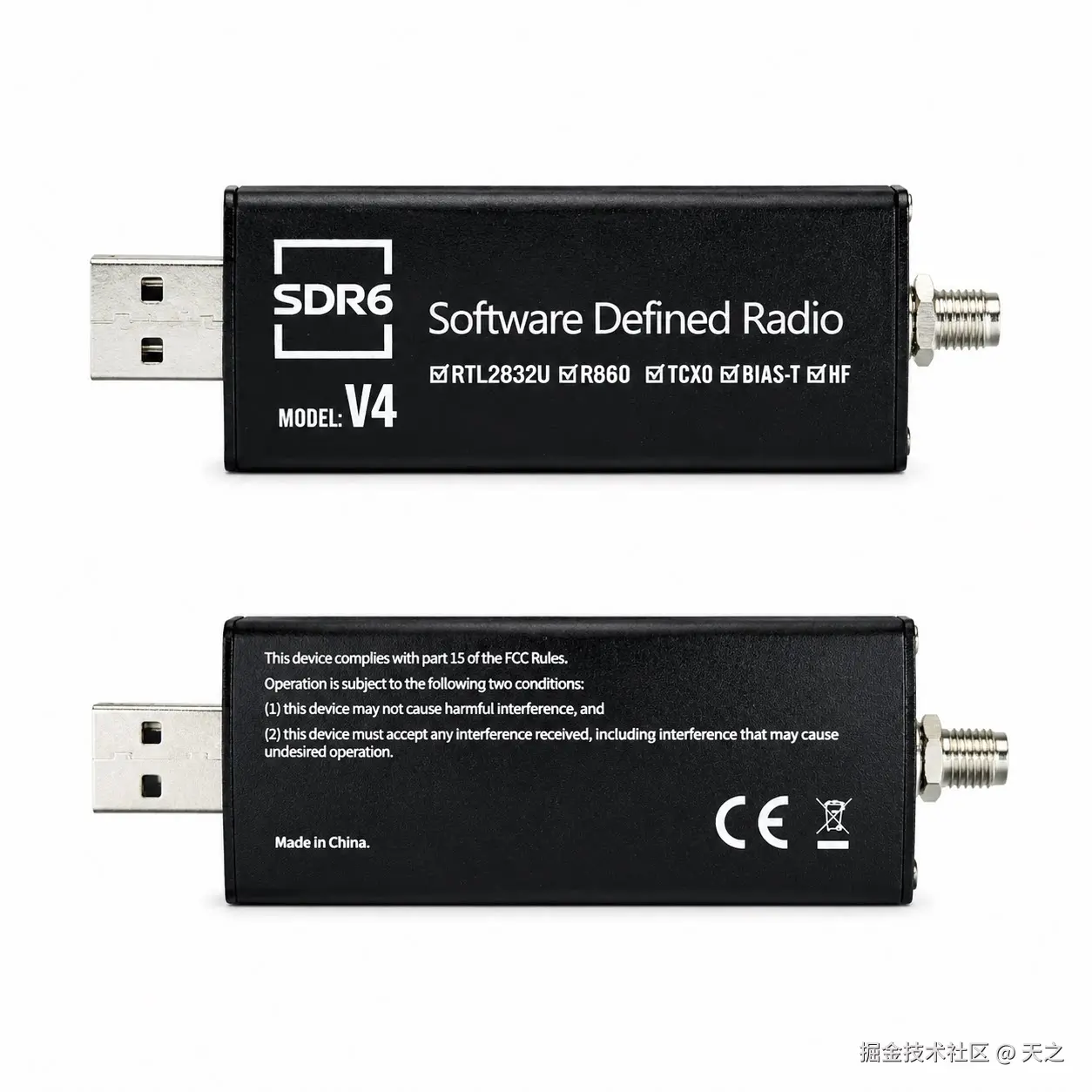

RTL-SDR V4 来了：R828D 调谐器带来了哪些硬核升级？RTL-SDR V3采用R820T（R860)芯片作为调谐器，而V4则使用R828D芯片

一、前言：从 "电视棒" 到专业 SDR 入门神器
RTL-SDR 可以说是软件定义无线电（SDR）领域最具传奇色彩的产品之一。最初，它只是一批被黑客发现 "隐藏技能" 的 DVB-T 电视接收棒 —— 通过逆向工程，开发者们发现 Realtek RTL2832U 芯片可以被配置为原始 I/Q 采样输出，从而摇身一变成为一台覆盖 24 MHz 到 1.7 GHz 的宽频 SDR 接收器。

参数	RTL-SDR V3	RTL-SDR V4
主控芯片	RTL2832U	RTL2832U
调谐器芯片	Rafael Micro R820T	Rafael Micro R828D
低频下限	500 kHz（直采模式）	500 kHz
高频上限	~1.7 GHz	~1.7 GHz
采样率	最高 3.2 MS/s（稳定 2.56 MS/s）	同 V3

经过多年迭代，RTL-SDR Blog 团队推出了多个版本。其中 V3（采用 R820T 调谐器）凭借其出色的性价比和 500 kHz 的低频扩展能力，成为众多无线电爱好者的首选入门设备。而如今，V4（采用 R828D 调谐器）正式登场，在高频性能、抗干扰能力和电源设计等方面带来了显著改进。
本文将从硬件架构层面，深度解析 V4 相对 V3 的五大核心升级。

二、核心芯片变更：R820T → R828D
在展开具体改进之前，我们先明确最根本的变化 —— 调谐器芯片的换代：
表格

参数    RTL-SDR V3    RTL-SDR V4
主控芯片    RTL2832U    RTL2832U
调谐器芯片    Rafael Micro R820T    Rafael Micro R828D
低频下限    500 kHz（直采模式）    500 kHz
高频上限    ~1.7 GHz    ~1.7 GHz
采样率    最高 3.2 MS/s（稳定 2.56 MS/s）    同 V3
主控依然是经典的 RTL2832U，但调谐器从 R820T 升级到了 R828D。正是这颗芯片的更换，带来了下面所有的改进。
三、五大核心改进详解
3.1 高频接收性能提升：内置上变频器取代直接采样
这是 V4 最具技术含量的改进。
V3 的工作方式：
在高频段，V3 采用的是直接采样（Direct Sampling）架构。在这种模式下，信号绕过调谐器的混频器，直接送入 ADC。这种方案虽然简单，但存在一个固有问题 ——奈奎斯特折叠现象。
具体来说，当采样率为 2.4 MS/s 时，奈奎斯特频率为 1.2 MHz，但由于直接采样路径的镜像响应，在 14.4 MHz 附近会出现明显的折叠杂散，导致该频段附近的信号被镜像干扰淹没，接收质量下降。

V4 的改进：
V4 利用 R828D 芯片内置的上变频器（Upconverter），将输入信号先搬移到更高的中频，再进行采样。这一架构带来了三个直接收益：
消除奈奎斯特折叠：14.4 MHz 附近的折叠现象不复存在
高频灵敏度提升：上变频架构的噪声系数更优
高频增益可调：可以通过软件调节高频段的增益，适配不同信号强度
💡 技术补充：上变频器的本质是一个混频器，将射频信号与本振（LO）相加，输出更高频率的中频信号。这样做的好处是可以避开低频段的镜像频率，同时利用调谐器内部的高线性度放大器。
需要注意的是，V4 的低频调谐范围仍然是 500 kHz，与 V3 保持一致。在强信号环境下，仍可能需要外接前端衰减器或滤波器。
3.2 改进的滤波（一）：三端口频段分配

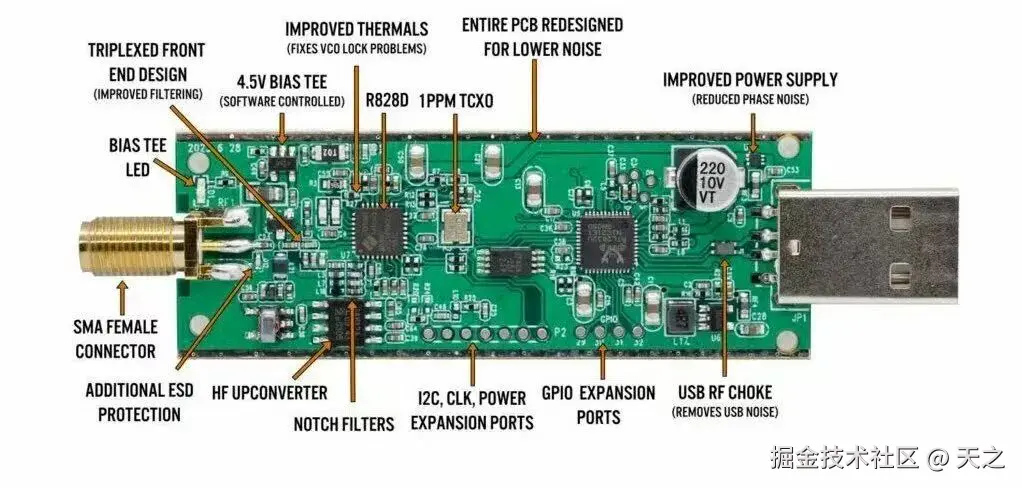

R828D 芯片相比 R820T 的一个显著硬件差异，是它具有三个独立的射频输入端口。RTL-SDR 团队巧妙地利用了这一特性：
plaintext
SMA 输入
│
├──→ 端口1：HF 频段（高频，3-30 MHz）
├──→ 端口2：VHF 频段（甚高频，30-300 MHz）
└──→ 端口3：UHF 频段（特高频，300 MHz+）
通过将 SMA 输入信号通过无源分配网络分别馈送到三个频段对应的输入端口，V4 在三个频段之间获得了一定的隔离度。
这意味着什么？
假设你正在接收 145 MHz 的业余无线电信号（VHF 段），而附近有一个 100 MHz 的强 FM 广播电台。在 V3 上，这个强信号可能通过调谐器内部的非线性路径产生互调产物，干扰你的目标信号。而在 V4 上，由于 FM 广播和目标信号分别走不同的输入端口，带外强信号的串扰被显著抑制，灵敏度下降和镜像干扰的概率大大降低。

3.3 改进的滤波（二）：开漏引脚驱动的陷波滤波器
除了三端口分配，V4 还挖掘了 R828D 的另一个硬件特性 ——开漏（Open-Drain）输出引脚。
开漏引脚可以被配置为控制外部电路的开关。RTL-SDR 团队利用这一点，在电路中添加了针对常见干扰频段的简单陷波滤波器（Notch Filter）：
广播 AM 频段（530-1710 kHz）
广播 FM 频段（88-108 MHz）
DAB 频段（174-240 MHz，欧洲数字音频广播）
这些陷波滤波器的衰减量虽然不大（仅几分贝），但在以下场景中可能发挥关键作用：
居住在广播发射塔附近，AM/FM 信号极强
接收微弱的短波信号时，AM 广播的二阶互调干扰严重
在欧洲地区使用时，DAB 频段对 VHF 航空频段（118-137 MHz）的邻道干扰

⚠️ 注意：这些陷波滤波器是硬件级的，通过软件控制开漏引脚的状态来切换启用 / 禁用。具体控制方式需参考官方驱动说明。
3.4 强信号下的相位噪声改善
相位噪声（Phase Noise）是衡量 SDR 接收器性能的关键指标之一，它直接影响着信号的解调质量，尤其是在强信号环境下。
V3 在接收强信号时，由于电源噪声耦合到本振（LO）电路，会导致相位噪声恶化，表现为信号频谱两侧出现 "裙边"，进而影响邻道信号的接收。
V4 通过电源设计优化，显著降低了电源噪声对本振的干扰：
更干净的电源轨设计
改进的去耦电容布局
可能采用了低噪声 LDO（低压差线性稳压器）
最终效果是：强信号下的相位噪声显著降低，邻道选择性更好，弱信号在强信号 "阴影" 下更容易被分辨出来。
3.5 发热量减少
最后一个改进虽然不如前几项 "性感"，但对于长时间运行的场景（如基站监听、频谱监测、ADS-B 接收等）非常实用。
得益于电源设计的优化，V4 相比 V3：
电流消耗略微降低
发热量减少
这意味着：
长时间工作时芯片温度更低，热漂移更小
配合金属外壳时散热更好
在嵌入式 / 无人值守场景下可靠性更高
四、V4 没有改变的地方
为了客观评价，我们也需要明确 V4 哪些方面与 V3 保持一致：

表格

特性	状态	说明
低频下限	不变	仍为 500 kHz
采样率	不变	最高 3.2 MS/s
主控芯片	不变	RTL2832U
接口	不变	USB 2.0
强信号前端处理	仍需注意	强信号时仍可能需要外接衰减 / 滤波

特性    状态    说明
低频下限    不变    仍为 500 kHz
采样率    不变    最高 3.2 MS/s
主控芯片    不变    RTL2832U
接口    不变    USB 2.0
强信号前端处理    仍需注意    强信号时仍可能需要外接衰减 / 滤波
五、实际应用场景建议
基于以上分析，以下场景的用户强烈建议升级到 V4：
短波（HF）监听爱好者：消除 14.4 MHz 折叠，高频灵敏度提升
居住在广播电台附近的用户：三端口隔离 + 陷波滤波器，抗干扰能力更强
需要长时间运行的项目：发热更低，稳定性更好
对相位噪声敏感的应用：如窄带数字信号解调、弱信号检测
而以下场景，V3 仍然足够：
纯 ADS-B 接收（1090 MHz）
简单的 FM 广播接收
预算极其有限的入门用户
六、总结
RTL-SDR V4 通过将调谐器从 R820T 升级到 R828D，并充分挖掘新芯片的硬件特性（内置上变频器、三输入端口、开漏引脚），在高频性能、抗干扰能力、相位噪声和功耗四个维度实现了全面提升。
对于已经拥有 V3 的用户，如果你的使用场景集中在 HF 短波监听或强干扰环境，V4 的升级是值得的；如果你只是偶尔玩玩 ADS-B 或 FM 广播，V3 依然能胜任。
对于新入坑的爱好者，直接选择 V4 无疑是更明智的决定 —— 它代表了 RTL-SDR 团队在入门级 SDR 领域的最新技术积累。
参考资料：
RTL-SDR Blog 官方 V4 发布说明
Rafael Micro R828D 数据手册
RTL-SDR V3 硬件设计文档

5.1 环境准备

首先安装必要的依赖库：

bash

# 安装系统依赖（Ubuntu/Debian）
sudo apt-get install rtl-sdr librtlsdr-dev

# 安装 Python 库
pip install pyrtlsdr numpy matplotlib scipy

Windows 用户：需要先安装 Zadig 驱动替换 RTL2832U 的默认驱动，然后 pip install pyrtlsdr 即可。

---

5.2 设备检测与基本参数配置

python

运行

from rtlsdr import RtlSdr

def detect_device():
    """检测 RTL-SDR 设备并打印基本信息"""
    try:
        sdr = RtlSdr()
        print("✅ RTL-SDR 设备检测成功！")
        print(f"   设备序列号: {sdr.get_device_serial_address()}")
        print(f"   支持的增益值: {sdr.get_gains()}")

        # 配置基本参数
        sdr.sample_rate = 2.048e6      # 采样率 2.048 MS/s
        sdr.center_freq = 100e6        # 中心频率 100 MHz（FM 广播频段）
        sdr.freq_correction = 60       # 频率校正（PPM，根据实际设备调整）
        sdr.gain = 'auto'              # 自动增益

        print(f"\n当前配置:")
        print(f"   采样率: {sdr.sample_rate / 1e6:.3f} MS/s")
        print(f"   中心频率: {sdr.center_freq / 1e6:.3f} MHz")
        print(f"   增益模式: {sdr.gain}")

        sdr.close()
        return True
    except Exception as e:
        print(f"❌ 设备检测失败: {e}")
        return False

if __name__ == "__main__":
    detect_device()

运行输出示例：

plaintext

✅ RTL-SDR 设备检测成功！
   设备序列号: 00000001
   支持的增益值: [0.0, 0.9, 1.4, 2.7, 3.7, 7.7, 8.7, 12.5, 14.4, 15.7, 16.6, 19.7, 20.7, 22.9, 25.4, 28.0, 29.7, 32.8, 33.8, 36.4, 37.2, 38.6, 40.2, 42.1, 43.4, 43.9, 44.5, 48.0, 49.6]

当前配置:
   采样率: 2.048 MS/s
   中心频率: 100.000 MHz
   增益模式: auto

---

5.3 实时频谱分析（FFT 瀑布图）

这是 SDR 最基础也最实用的功能 —— 观察当前频段的频谱。V4 在高频段的低噪声和抗干扰优势在这里会非常明显。

python

运行

import numpy as np
import matplotlib.pyplot as plt
from rtlsdr import RtlSdr

def live_spectrum(center_freq=100e6, sample_rate=2.048e6, num_samples=1024*1024):
    """
    实时频谱分析
    V4 优势：高频段噪声底更低，强信号邻道干扰更少
    """
    sdr = RtlSdr()
    sdr.sample_rate = sample_rate
    sdr.center_freq = center_freq
    sdr.gain = 'auto'

    print(f"正在采集 {center_freq/1e6:.1f} MHz 附近的频谱...")

    # 读取 I/Q 样本
    samples = sdr.read_samples(num_samples)
    sdr.close()

    # 计算 FFT
    fft_size = 1024
    num_ffts = len(samples) // fft_size

    # 使用 Welch 方法平均，降低噪声波动
    spectrum = np.zeros(fft_size)
    for i in range(num_ffts):
        segment = samples[i*fft_size:(i+1)*fft_size] * np.hanning(fft_size)
        spectrum += np.abs(np.fft.fftshift(np.fft.fft(segment)))**2
    spectrum /= num_ffts

    # 转换为 dB
    spectrum_db = 10 * np.log10(spectrum + 1e-12)

    # 频率轴
    freqs = np.fft.fftshift(np.fft.fftfreq(fft_size, 1/sample_rate)) + center_freq

    # 绘图
    plt.figure(figsize=(12, 6))
    plt.plot(freqs / 1e6, spectrum_db, linewidth=0.8, color='#1f77b4')
    plt.xlabel('频率 (MHz)', fontsize=12)
    plt.ylabel('功率谱密度 (dB)', fontsize=12)
    plt.title(f'RTL-SDR 频谱分析 - 中心频率 {center_freq/1e6:.1f} MHz', fontsize=14)
    plt.grid(True, alpha=0.3)
    plt.xlim((center_freq - sample_rate/2)/1e6, (center_freq + sample_rate/2)/1e6)
    plt.tight_layout()
    plt.savefig('spectrum.png', dpi=150)
    plt.show()

    # 打印噪声底估计
    noise_floor = np.median(spectrum_db)
    print(f"噪声底估计: {noise_floor:.1f} dB")
    print(f"峰值信号: {np.max(spectrum_db):.1f} dB")
    print(f"动态范围: {np.max(spectrum_db) - noise_floor:.1f} dB")

if __name__ == "__main__":
    live_spectrum(center_freq=100e6)  # 观察 FM 广播频段

V4 用户可以尝试：将 center_freq 设为 14.4 MHz（V3 的折叠频率），对比 V3 和 V4 的频谱纯净度差异。

---

5.4 宽频扫描：自动搜索活跃信号

利用 RTL-SDR 的宽频特性，我们可以编写一个频率扫描器，自动找出某个频段内的活跃信号。这在寻找未知信号、监测频段占用时非常有用。

python

运行

import numpy as np
from rtlsdr import RtlSdr

def frequency_scan(start_freq=88e6, end_freq=108e6, step=1e6, dwell_ms=50):
    """
    频率扫描器 - 扫描 FM 广播频段
    V4 优势：三端口隔离减少带外强信号干扰，扫描结果更准确
    """
    sdr = RtlSdr()
    sdr.sample_rate = 2.048e6
    sdr.gain = 'auto'

    num_samples = int(2.048e6 * dwell_ms / 1000)
    freqs = []
    powers = []

    current = start_freq
    print(f"开始扫描 {start_freq/1e6:.1f} - {end_freq/1e6:.1f} MHz...")

    while current <= end_freq:
        sdr.center_freq = current
        # 丢弃前几个样本（频率切换稳定时间）
        sdr.read_samples(4096)

        samples = sdr.read_samples(num_samples)
        # 计算平均功率
        power = 10 * np.log10(np.mean(np.abs(samples)**2) + 1e-12)

        freqs.append(current / 1e6)
        powers.append(power)

        marker = "🔴" if power > -30 else "🟡" if power > -40 else "⚪"
        print(f"  {marker} {current/1e6:7.2f} MHz  |  功率: {power:7.2f} dB")

        current += step

    sdr.close()

    # 找出活跃信号（功率高于阈值）
    threshold = np.median(powers) + 6  # 高于中位数 6dB 视为有信号
    active = [(f, p) for f, p in zip(freqs, powers) if p > threshold]

    print(f"\n扫描完成，共检测到 {len(active)} 个活跃频点:")
    for f, p in sorted(active, key=lambda x: -x[1]):
        print(f"  📻 {f:.2f} MHz  |  信号强度: {p:.2f} dB")

    return freqs, powers

if __name__ == "__main__":
    frequency_scan(start_freq=88e6, end_freq=108e6, step=0.5e6)

---

5.5 FM 广播解调（单声道）

下面是一个完整的 FM 广播解调示例，展示如何从原始 I/Q 数据解调出可播放的音频。

python

运行

import numpy as np
from scipy.signal import decimate, lfilter, firwin
from rtlsdr import RtlSdr
import wave
import struct

def fm_demodulate(freq=91.5e6, duration=5, output_file='fm_output.wav'):
    """
    FM 广播解调（单声道）
    参数：
        freq: 电台频率 (Hz)
        duration: 录制时长 (秒)
        output_file: 输出 WAV 文件名
    """
    # 配置 SDR
    sdr = RtlSdr()
    sdr.sample_rate = 2.048e6
    sdr.center_freq = freq
    sdr.gain = 'auto'

    print(f"正在接收 {freq/1e6:.1f} MHz 的 FM 广播，时长 {duration} 秒...")

    # 采集样本
    num_samples = int(2.048e6 * duration)
    samples = sdr.read_samples(num_samples)
    sdr.close()

    # ===== FM 解调流程 =====

    # 1. 下变频到基带（中心频率已经是目标频率，这里做精细偏移校正）
    # 实际电台频率可能与设定值有偏差，通过相位梯度估计频偏
    phase = np.angle(samples)
    phase_unwrap = np.unwrap(phase)
    freq_offset = np.mean(np.diff(phase_unwrap)) * 2.048e6 / (2 * np.pi)
    print(f"估计频偏: {freq_offset:.1f} Hz")

    # 应用频偏校正
    t = np.arange(len(samples)) / 2.048e6
    samples = samples * np.exp(-1j * 2 * np.pi * freq_offset * t)

    # 2. 信道滤波（FM 带宽约 200 kHz）
    fm_bandwidth = 200e3
    decimation_factor = int(2.048e6 / (2 * fm_bandwidth))
    samples_filtered = decimate(samples, decimation_factor, ftype='fir')
    sample_rate_after = 2.048e6 / decimation_factor

    # 3. 频率解调（相位差分）
    # FM 信号的信息包含在频率变化中，即相位的导数
    phase_diff = np.angle(samples_filtered[1:] * np.conj(samples_filtered[:-1]))

    # 4. 去加重（FM 广播使用 75μs 去加重）
    tau = 75e-6
    alpha = 1 - np.exp(-1 / (sample_rate_after * tau))
    audio = lfilter([alpha], [1, -(1-alpha)], phase_diff)

    # 5. 降采样到音频采样率（48 kHz）
    audio_decim = int(sample_rate_after / 48000)
    audio = decimate(audio, audio_decim, ftype='fir')
    audio_sample_rate = int(sample_rate_after / audio_decim)

    # 6. 归一化并转换为 16-bit PCM
    audio = audio / np.max(np.abs(audio)) * 0.8
    audio_int16 = (audio * 32767).astype(np.int16)

    # 保存为 WAV 文件
    with wave.open(output_file, 'w') as wf:
        wf.setnchannels(1)
        wf.setsampwidth(2)
        wf.setframerate(audio_sample_rate)
        wf.writeframes(audio_int16.tobytes())

    print(f"✅ 解调完成！音频已保存为 {output_file}")
    print(f"   音频采样率: {audio_sample_rate} Hz")
    print(f"   音频时长: {len(audio)/audio_sample_rate:.1f} 秒")

if __name__ == "__main__":
    fm_demodulate(freq=91.5e6, duration=10)  # 接收 91.5 MHz，录制 10 秒

提示：将解调后的 WAV 文件用任意播放器打开即可收听。如果听到的声音有杂音，尝试调整 sdr.gain 为固定值（如 20-30 dB），或者增加 freq_correction 的 PPM 校正值。

---

5.6 V4 高频增益调节示例

V4 的一个重要改进是高频增益可调。下面的代码展示如何在不同增益设置下对比接收效果：

python

运行

import numpy as np
from rtlsdr import RtlSdr

def gain_comparison(freq=14.2e6, sample_rate=2.048e6):
    """
    对比不同增益设置下的接收效果
    特别适合观察 V4 在 HF 频段的增益调节能力
    """
    sdr = RtlSdr()
    sdr.sample_rate = sample_rate
    sdr.center_freq = freq

    # 获取设备支持的增益列表
    gains = sdr.get_gains()
    print(f"设备支持的增益值: {gains}\n")

    # 测试几个典型增益值
    test_gains = [0, 10, 20, 30, 40]
    test_gains = [g for g in test_gains if g in gains]

    results = []

    for gain in test_gains:
        sdr.gain = gain
        # 等待增益生效
        sdr.read_samples(4096)

        samples = sdr.read_samples(262144)

        # 计算信号统计
        power_db = 10 * np.log10(np.mean(np.abs(samples)**2) + 1e-12)
        noise_std = np.std(np.abs(samples))
        peak = np.max(np.abs(samples))

        results.append({
            'gain': gain,
            'power': power_db,
            'noise_std': noise_std,
            'peak': peak
        })

        print(f"增益 {gain:4.1f} dB | 平均功率 {power_db:7.2f} dB | "
              f"噪声标准差 {noise_std:.4f} | 峰值 {peak:.4f}")

    sdr.close()

    # 分析最佳增益
    best = min(results, key=lambda x: x['noise_std'])
    print(f"\n📊 推荐增益: {best['gain']} dB（噪声最低）")

    return results

if __name__ == "__main__":
    # 测试 20m 业余无线电波段（14 MHz）
    # V4 在此频段无折叠干扰，增益调节效果更明显
    gain_comparison(freq=14.2e6)

---

5.7 长时间频谱监测（数据记录）

对于需要长时间运行的场景（如频谱占用监测、异常信号捕获），下面的代码可以周期性记录频谱数据并保存到 CSV：

python

运行

import numpy as np
import csv
import time
from datetime import datetime
from rtlsdr import RtlSdr

def spectrum_monitor(freq=433e6, interval=60, duration_minutes=60, output_file='spectrum_log.csv'):
    """
    长时间频谱监测
    V4 优势：低发热设计适合长时间运行，热漂移更小
    """
    sdr = RtlSdr()
    sdr.sample_rate = 2.048e6
    sdr.center_freq = freq
    sdr.gain = 'auto'

    print(f"开始监测 {freq/1e6:.1f} MHz，间隔 {interval}s，持续 {duration_minutes} 分钟")

    with open(output_file, 'w', newline='') as f:
        writer = csv.writer(f)
        writer.writerow(['timestamp', 'center_freq_mhz', 'avg_power_db',
                         'peak_power_db', 'noise_floor_db', 'samples'])

        start_time = time.time()
        end_time = start_time + duration_minutes * 60
        count = 0

        while time.time() < end_time:
            # 采集样本
            samples = sdr.read_samples(262144)

            # 计算指标
            power = np.abs(samples)**2
            avg_power = 10 * np.log10(np.mean(power) + 1e-12)
            peak_power = 10 * np.log10(np.max(power) + 1e-12)
            noise_floor = 10 * np.log10(np.median(power) + 1e-12)

            timestamp = datetime.now().strftime('%Y-%m-%d %H:%M:%S')
            writer.writerow([timestamp, freq/1e6, f"{avg_power:.2f}",
                           f"{peak_power:.2f}", f"{noise_floor:.2f}", len(samples)])
            f.flush()

            count += 1
            print(f"[{timestamp}] 第 {count} 次记录 | "
                  f"平均 {avg_power:.1f}dB | 峰值 {peak_power:.1f}dB | "
                  f"噪声底 {noise_floor:.1f}dB")

            time.sleep(interval)

    sdr.close()
    print(f"\n✅ 监测完成，共记录 {count} 条数据，保存至 {output_file}")

if __name__ == "__main__":
    # 监测 433 MHz ISM 频段（常见于遥控器、物联网设备）
    spectrum_monitor(freq=433.92e6, interval=30, duration_minutes=30)

---

六、实际应用场景建议

基于以上分析，以下场景的用户强烈建议升级到 V4：

1. 短波（HF）监听爱好者：消除 14.4 MHz 折叠，高频灵敏度提升
2. 居住在广播电台附近的用户：三端口隔离 + 陷波滤波器，抗干扰能力更强
3. 需要长时间运行的项目：发热更低，稳定性更好
4. 对相位噪声敏感的应用：如窄带数字信号解调、弱信号检测

而以下场景，V3 仍然足够：

1. 纯 ADS-B 接收（1090 MHz）
2. 简单的 FM 广播接收
3. 预算极其有限的入门用户

---

七、常见问题排查

python

运行

# Q1: 运行时报错 "No RTL-SDR devices found"
# A: 检查设备连接、驱动安装，Windows 用户需用 Zadig 替换驱动

# Q2: 接收的信号有明显的中心频率尖峰（DC spike）
# A: 这是 RTL2832U 的固有现象，可以通过偏移中心频率来避开
#    例如要接收 100 MHz，将中心频率设为 101 MHz，然后在基带处理时偏移

sdr.center_freq = 101e6  # 偏移 1 MHz
# 后续处理时将频谱向左移动 1 MHz

# Q3: 频率不准，信号偏离预期位置
# A: 调整 freq_correction（PPM），多数设备在 40-80 PPM 之间
sdr.freq_correction = 60

# Q4: 强信号导致过载，出现大量互调产物
# A: 降低增益或外接衰减器
sdr.gain = 10  # 使用较低的固定增益

---

八、总结

RTL-SDR V4 通过将调谐器从 R820T 升级到 R828D，并充分挖掘新芯片的硬件特性（内置上变频器、三输入端口、开漏引脚），在高频性能、抗干扰能力、相位噪声和功耗四个维度实现了全面提升。

配合 Python 生态中的 pyrtlsdr、numpy、scipy 等库，我们可以用极少的代码实现频谱分析、频率扫描、FM 解调、长时间监测等丰富的 SDR 应用。V4 的硬件改进让这些应用在高频段和强干扰环境下表现更加出色。

对于已经拥有 V3 的用户，如果你的使用场景集中在 HF 短波监听或强干扰环境，V4 的升级是值得的；如果你只是偶尔玩玩 ADS-B 或 FM 广播，V3 依然能胜任。

对于新入坑的爱好者，直接选择 V4 无疑是更明智的决定 —— 它代表了 RTL-SDR 团队在入门级 SDR 领域的最新技术积累。

---

#SDR# #软件无线电#

参考资料：

• RTL-SDR Blog 官方 V4 发布说明
• Rafael Micro R828D 数据手册
• RTL-SDR V3 硬件设计文档
• pyrtlsdr 官方文档：github.com/roger-/pyrt…
