一、设备概述与核心操作逻辑
HTOOL SDR V5 是一款设计精巧的便携式软件无线电接收机，其最大特点是摒弃了传统复杂的按键面板，仅通过机身右侧的一颗多功能旋钮配合屏幕焦点即可完成所有操作。理解“焦点”是掌握本设备的关键。
核心概念：屏幕焦点
屏幕上高亮选中的参数栏即为当前“焦点”。只有处于焦点状态的参数才能被修改。未高亮的参数为只读状态。所有操作都围绕“切换焦点”和“调整焦点内参数”展开。
二、多功能旋钮操作详解
2.1 旋钮的三种基础动作
旋钮支持三种交互方式，与屏幕焦点紧密配合：
| 动作 | 操作方式 | 功能 | 屏幕现象 |
|---|---|---|---|
| 单独旋转 | 顺时针/逆时针旋转（不按压） | 调整当前焦点内的参数值 | 焦点内数字或选项同步变化，频谱、瀑布图实时刷新 |
| 短按+旋转 | 按下旋钮不松手，同时左右旋转 | 横向切换屏幕焦点 | 高亮框在SPK、EAR、WFM等参数栏间依次跳动 |
| 长按 | 按压并保持约2秒 | 锁定并保存当前频道配置 | 屏幕所有焦点高亮消失，参数被锁定 |
2.2 焦点与参数联动实操
理解焦点锁定不同参数时，旋转旋钮带来的直观变化：
- 焦点锁定调谐频率：旋转旋钮，接收频率偏移，频谱中线光标左右移动，瀑布图横轴同步位移。
- 焦点锁定IF GAIN（中频增益）：旋转旋钮，频谱波形整体上下浮动，设备底噪同步变大或变小。
- 焦点锁定REF（参考电平）：旋转旋钮，频谱纵坐标标尺上下平移，信号波形随之移动，但信号实际强度数值不变。
- 焦点锁定WFM（解调模式）：旋转旋钮切换解调模式，屏幕自动匹配对应带宽，外放声音音色立即改变。
⚠️ 易错提醒：仅旋转而不按压，不会切换焦点。许多用户无法修改参数，正是因为没有切换到目标参数的焦点上。
三、设备版面说明

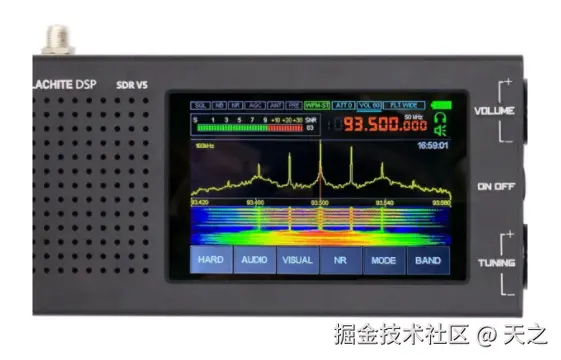

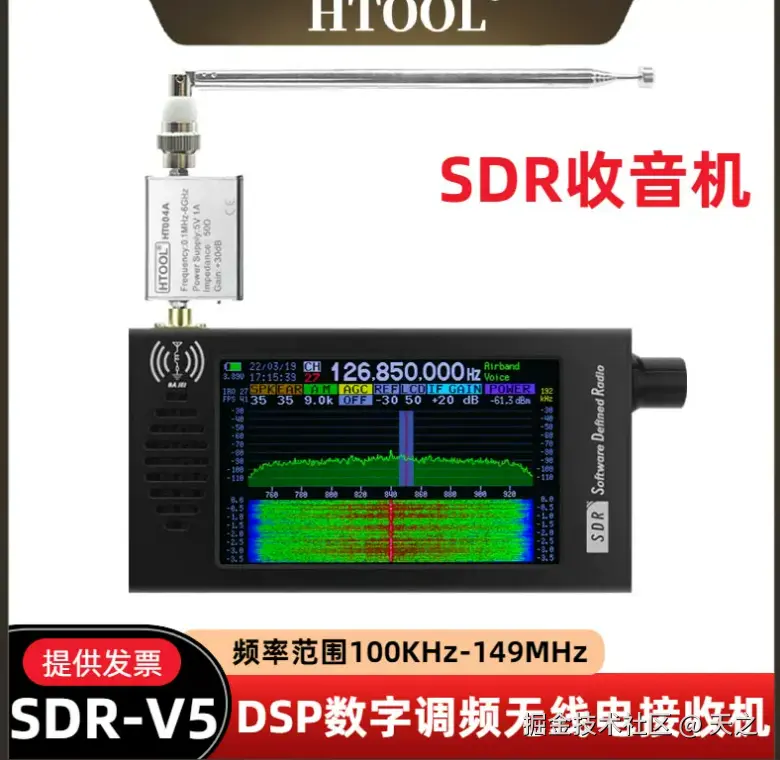

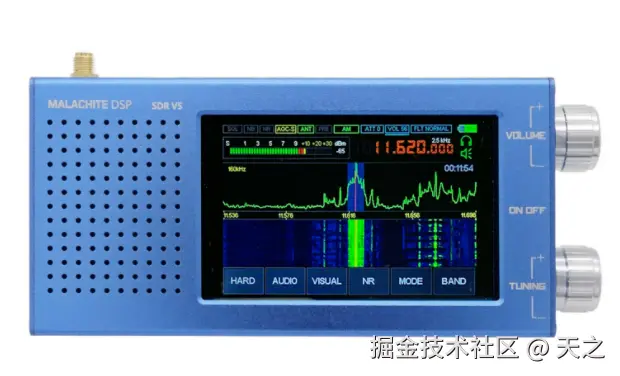

3.1 屏幕显示版面（自上而下四个分区）
| 分区 | 内容 | 是否可调 | 说明 |
|---|---|---|---|
| 顶部状态栏 | 设备电压、系统时间、CH频道号、中心接收频率 | 只读 | 信息展示区，无焦点，不可通过旋钮修改 |
| 中部参数栏 | SPK, EAR, WFM, AGC, REF, LCD, IF GAIN | 可编辑 | 焦点切换的唯一区域，所有可调参数集中于此 |
| 上部频谱区 | 横轴频率、纵轴信号电平（dBm） | 只读 | 直观显示当前频段内所有信号的强度与分布 |
| 下部瀑布图区 | 蓝-绿-黄三色时序图 | 只读 | 记录近30秒信号强度变化，蓝色为弱信号，黄/绿色为强信号，用于观察间歇性干扰 |

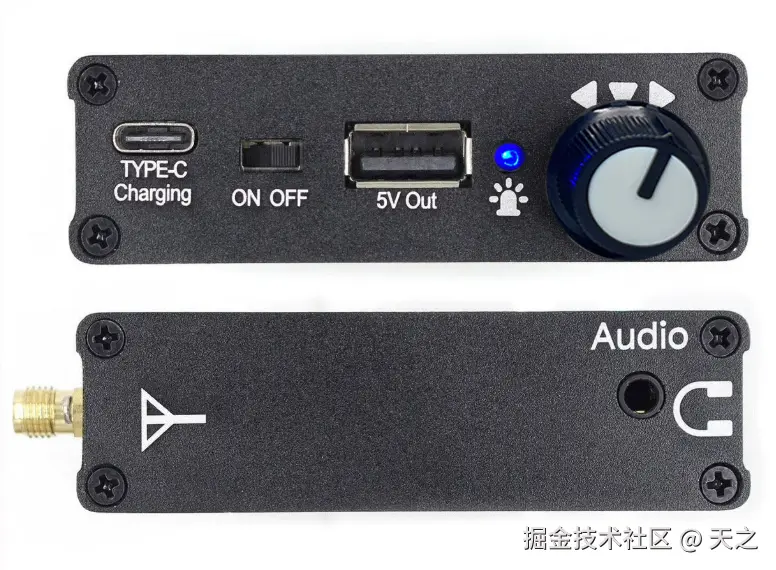

3.2 机身硬件接口
- 顶端：SMA天线接口（射频信号唯一输入口）。
- 左侧：扬声器出音孔。
- 右侧：多功能旋钮（整机唯一操控部件）。
- 底部：Type-C接口（充电与耳机输出二合一）。
四、核心参数功能详解（实测数据）
下表参数范围均为SDR V5实物反复测试得出，更具实践指导意义。
| 参数标识 | 中文名称 | 实测调节范围 | 步进值 | 功能与用途 |
|---|---|---|---|---|
| SPK | 扬声器音量 | 0 - 15级 | 1级 | 控制机身喇叭外放音量，0级为静音。 |
| EAR | 耳机音量 | 0 - 15级 | 1级 | 独立控制耳机输出音量，与外放音量互不干扰。 |
| WFM | 解调模式 | WFM / NFM / AM / USB / LSB | 模式切换 | WFM用于调频广播，NFM用于对讲机，AM用于中波，USB/LSB用于短波单边带。 |
| AGC | 自动增益控制 | Slow / Fast / Off | 模式切换 | Slow适用于广播等稳态信号；Fast适用于突发脉冲信号；Off关闭AGC，完全手动控制增益。 |
| REF | 参考电平 | -130dBm ~ -20dBm | 5dBm | 调整频谱显示标尺，避免强信号超出屏幕顶部。 |
| LCD | 屏幕背光 | 0 - 100级 | 5级 | 室内建议40-50级，户外强光下建议80级以上。 |
| IF GAIN | 中频增益 | 0dB ~ 48dB | 3dB | 关键参数。提升可增强弱信号接收灵敏度；降低可防止强信号过载失真及底噪过大。 |
| POWER | 实时信号功率 | -127dBm ~ 0dBm 【只读】 | 无 | 数值越接近0dBm信号越强。通常≤-110dBm可判定为无效弱信号。 |
五、快速操作技巧与故障排查
- 焦点不显示？ 短按一下旋钮即可唤醒焦点高亮。
- 频谱杂乱，全是噪声？
- 优先逆时针旋转旋钮降低IF GAIN（中频增益）。
- 将AGC设置为Off（关闭）。
- 检查天线连接，并远离电脑、充电器等干扰源。
- 如何快速熄屏省电？ 单击瀑布图区域中下方即可一键熄屏。点击屏幕任意位置可唤醒，熄屏不影响信号接收与监听。
- 保存常用频率： 调好频率及各项参数后，长按旋钮2秒，即可将当前配置保存到当前CH频道中。
六、总结
SDR V5 通过“单旋钮+焦点”的创新交互，极大地简化了软件无线电设备的操作门槛。掌握“短按切换焦点，旋转调整参数”的核心逻辑，并理解各参数（尤其是IF GAIN和AGC）对接收效果的影响，您就能充分发挥这台便携式接收机的强大性能，享受探索无线电频谱的乐趣。
