Androidiot蓝牙配网简单封装

1.蓝牙配网流程图：

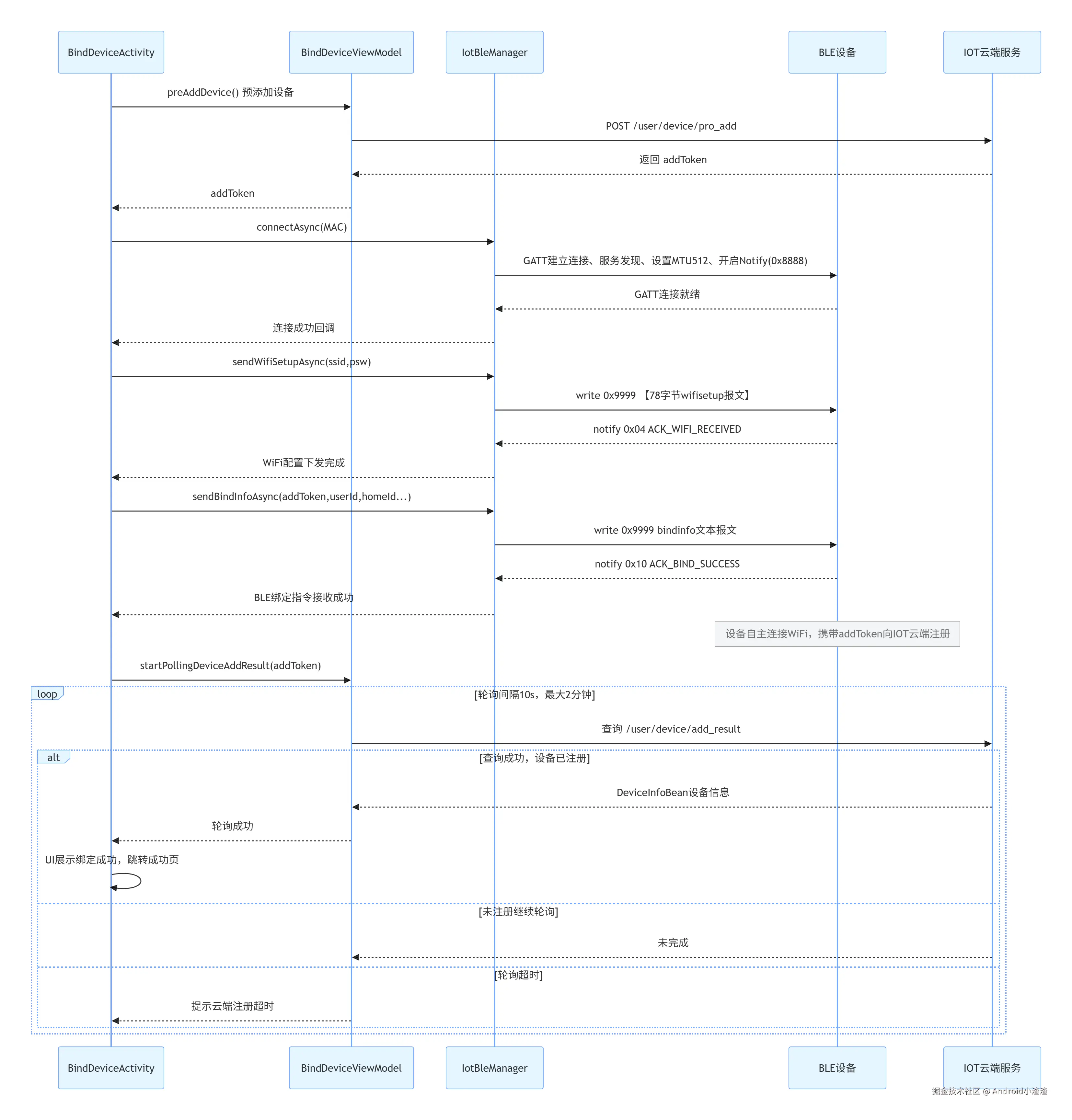

2.蓝牙配网时序图：

Iot_ BLE配网流程:

APP扫描BLE设备，过滤名称前缀IPC_XX_
进入配网页，关闭tange、ali其他配网分支
APP调用preAdd，云端生成会话，拿到addToken
BLE下发wifisetup报文（SSID+密码）
设备BLE返回0x04（WiFi配置报文已收到）
BLE下发bindinfo（addToken/userId/deviceMac/homeId等）
设备返回0x10成功 /0x11失败（bindinfo接收应答）
设备连接WiFi，携带addToken主动向IOT云端注册绑定
APP轮询pollAddResult(addToken)查询绑定结果
云端返回device_id，配网成功

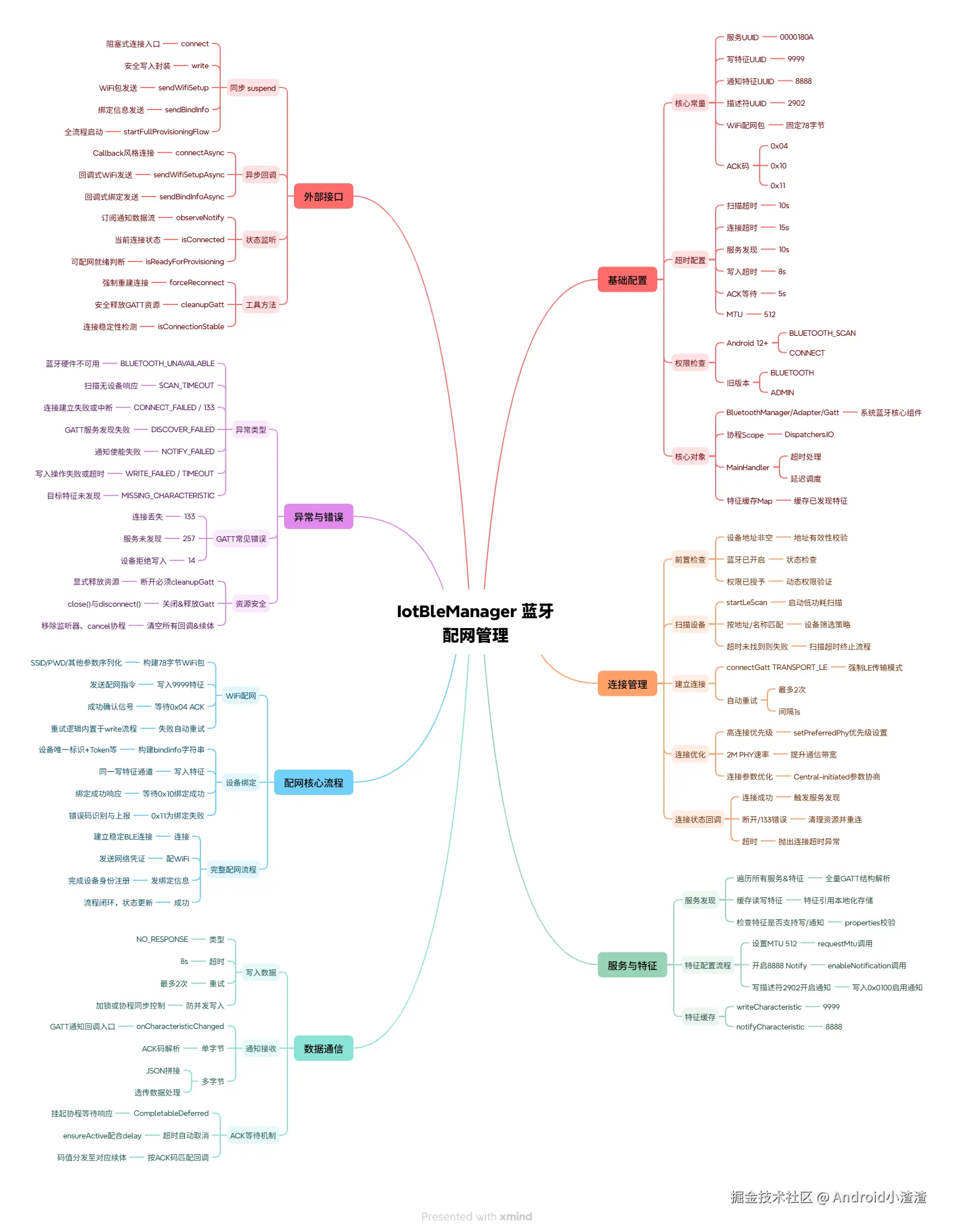

3.iot配网管理整体架构：

4.实现步骤：

用户点击开始配网
     ↓
进入Iot BLE Flow（暂停 Tuya 旧 BLE）
     ↓
BLE 连接设备
     ↓
发送 wifisetup（78 字节）
     ↓
收到 notify ACK = 0x04
     ↓
【Bind Phase 开始】
     ↓
调用 preAdd → 获取 add_token
     ↓
发送 bindinfo（包含 add_token / uid / deviceId / homeId）
     ↓
收到 notify ACK = 0x10 / 0x11
     ↓
开始 pollAddResult(add_token)
     ↓
轮询成功 → 返回 device_id
     ↓
UI 显示“添加成功”•

5.iot设备搜索:

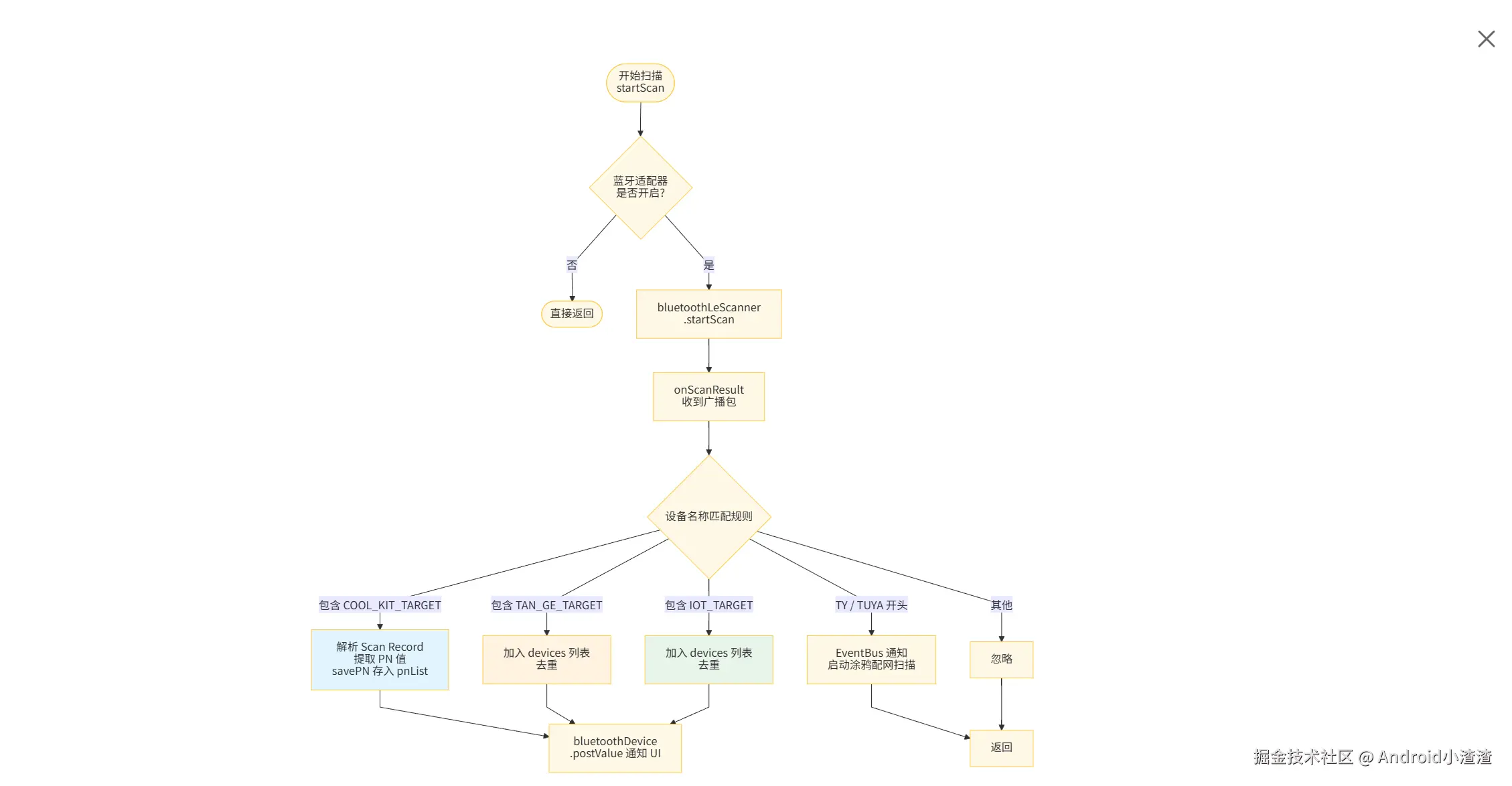

5.1 设备搜索流程图：

5.2 核心通信流程图：

CoolKit 设备通信流程

flowchart TD
A([connectGatt<br/>ssid, psd, deviceId]) --> B[HTTP 获取 secretKey<br/>GET /v2/device/fdbaseinfo]
B --> C[connectGatt<br/>autoConnect=false<br/>TRANSPORT_LE + PHY_LE_2M]
C --> D{onConnectionStateChange}
D -->|STATE_CONNECTED| E[gatt.discoverServices]
D -->|STATE_DISCONNECTED| F{reConnectTime < 3<br/>且未成功?}
F -->|是| C
F -->|否| G[bleConnStatus = false<br/>结束]
E --> H[onServicesDiscovered<br/>requestMtu512]
H --> I{遍历特征值}
I -->|UUID_WRITE<br/>0000bbb0| J[缓存 writeCharacteristic<br/>延迟2s写入数据]
I -->|UUID_READ<br/>0000bbb1| K[缓存 readCharacteristic<br/>延迟1s开启 Notify]

J --> L[写入 AES加密UUID<br/>握手请求]
K --> M[等待设备上报]

M -->|0x01| N[解析 deviceCode<br/>回传 AESUUID_deviceCode]
N --> M
M -->|0x03| O{data[4] == 0x00?}
O -->|是| P[回写 {4,0,3,0,1,0,5}<br/>启动 WiFi 扫描轮询]
O -->|否| Q[握手失败<br/>bleConnStatus=false]

P --> R[每5s下发扫描指令<br/>直至收到 0x06]
M -->|0x05| S[解析 SSID/BSSID/RSSI<br/>匹配目标 WiFi]
S --> T[构建 WiFi 连接请求包<br/>密码 AES 加密]
M -->|0x06| U[扫描结束<br/>发送 connWifiData]

M -->|0x08| V{WiFi 连接状态}
V -->|0x00| W[连接成功]
V -->|0x02| X[密码错误<br/>bleConnStatus=false]
V -->|其他| Y[连接失败<br/>bleConnStatus=false]

W --> Z[0x0A 上报设备信息<br/>deviceId / apikey / chipId]
Z --> AA[addDevice 注册到 CoolKit 云]
AA --> AB[下发调度服务器地址<br/>0x0B 指令]
AB --> AC[0x0C 配网完成<br/>status=0x00 成功]
AC --> AD[bleConnStatus = true<br/>close GATT]

style AA fill:#d4edda
style G fill:#f8d7da
style X fill:#f8d7da
style Y fill:#f8d7da

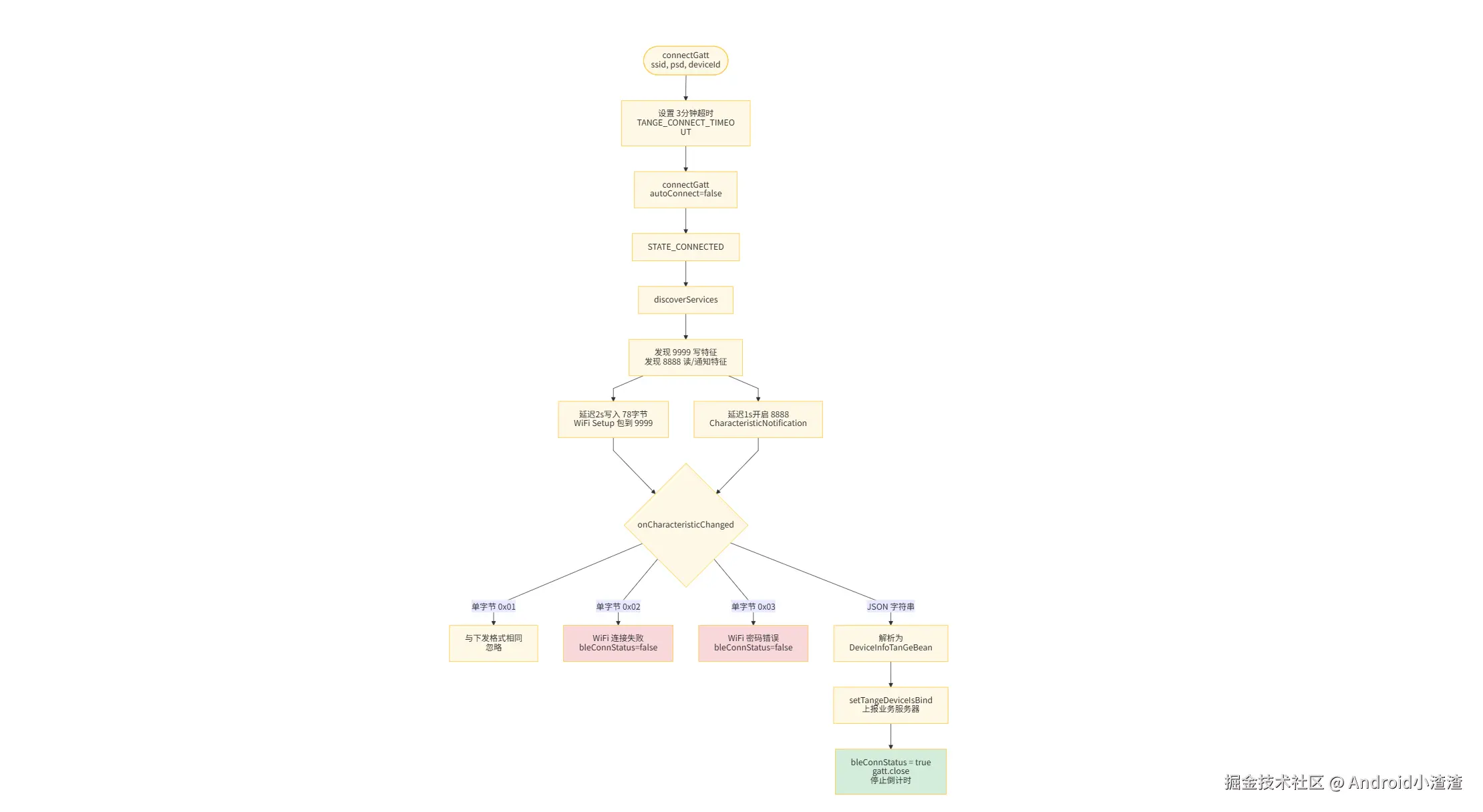

TanGe / IoT 设备通信流程

5.3 GATT 服务与特征值：

设备类型	方向	UUID	属性	说明
CoolKit	App → 设备	`0000bbb0-0000-1000-8000-00805f9b34fb`	Write	指令下发
CoolKit	设备 → App	`0000bbb1-0000-1000-8000-00805f9b34fb`	Read / Notify	状态与数据上报
TanGe/IoT	App → 设备	`00009999-0000-1000-8000-00805f9b34fb`	Write	WiFi 包 / 绑定信息写入
TanGe/IoT	设备 → App	`00008888-0000-1000-8000-00805f9b34fb`	Read / Notify	ACK / JSON 数据上报

5.5 扫描广播包解析（CoolKit PN 值）

偏移（相对 AD Type 段）	长度	内容	字节序
+2 ~ +3	2 bytes	PN 值	小端（需反转读取）
+4	1 byte	保留值	-
+5	1 byte	产品类型	-

5.5 CoolKit 设备通信协议

通用包结构（设备上报与 App 下发均遵循）：

[0]      cmd_id      // 指令标识
[1]      0x00        // 保留
[2]      len_low     // 后续数据长度（低字节）
[3]      len_high    // 后续数据长度（高字节）
[4..N]   payload     // 数据载荷

指令集

cmd_id	方向	指令	Payload 说明
`0x01`	设备→App	握手响应	`[len(2B), AES(deviceCode)]`
`0x03`	设备→App	握手确认	`[status: 0x00=成功]`
`0x05`	设备→App	WiFi 扫描结果	`[ssidLen, ssid..., bssid[6], rssi, isConnect]`
`0x06`	设备→App	WiFi 扫描结束	无 payload
`0x08`	设备→App	WiFi 连接状态	`[status]` `0`成功 `1`失败 `2`密码错 `3`无AP `4`超时
`0x0A`	设备→App	设备身份信息	`[deviceIdLen, deviceId..., apikeyLen, apikey..., chipIdLen, chipId...]`
`0x0C`	设备→App	配网完成状态	`[status: 0x00=成功]`
`0x0E`	设备→App	IP 获取结果	`[status: 0x00=成功]`

5.6 App 下发关键指令示例

场景	字节流	说明
初始握手	`{0,0,(byte)appCodeLen,0} + AES(UUID)`	UUID 为随机生成，AES 加密
握手回传	`{2,0,(byte)secretDataLen,0} + AES(UUID_deviceCode)`	设备返回 deviceCode 后回传
触发 WiFi 扫描	`{4,0,3,0,1,0,5}`	固定指令，每 5s 轮询发送
WiFi 连接请求	`{7,0,dataLen,0, bssid[6], isConnect, timeout, pwdLen} + AES(pwd)`	匹配到目标 SSID 后发送
下发调度地址	`{11,0,(byte)(urlLen+2),0,0,(byte)urlLen} + urlBytes`	CoolKit 云注册成功后下发

AES 加密参数

参数	值
算法	`AES/CBC/PKCS7Padding`
密钥	`secretKey`（Hex 解码为 16 字节）
IV	`1111111111111111`（16 字节 ASCII）这里只是举例
Base64	`Base64.NO_WRAP`

5.7 TanGe / IoT 设备通信协议

78 字节 WiFi 配置包（App → 设备）

通过 00009999 特征写入，固定 78 字节：

字节偏移	长度	内容	填充
0	1	`0x01`（帧头）	-
1 ~ 12	12	`"wifisetup"`（UTF-8）	不足补 `0x00`
13 ~ 44	32	SSID（UTF-8）	不足补 `0x00`
45 ~ 76	32	Password（UTF-8）	不足补 `0x00`
77	1	`0x04`（帧尾）	-

设备响应（设备 → App，通过 8888 Notify）

数据格式	内容	App 处理
单字节 `0x01`	与下发包格式相同	忽略
单字节 `0x02`	WiFi 连接失败	`bleConnStatus = false`
单字节 `0x03`	WiFi 密码错误	`bleConnStatus = false`
JSON 字符串	设备信息（`DeviceInfoTanGeBean`）	解析后上报云端，关闭 GATT，标记成功

6.关键机制说明：

机制	实现细节
连接重试	非探鸽设备断开时自动重连，最多 3 次（`reConnectTime` 计数）
探鸽超时	独立 3 分钟（180s）超时定时器，超时未成功则 `bleConnStatus = false`
总超时	180 秒 `countdownTask` 心跳超时，强制结束配网
WiFi 扫描轮询	每 5 秒通过 `scanWifiTask` 发送一次 `0x05` 扫描触发指令，直到收到 `0x06` 扫描结束
资源清理	`resetData()` 统一释放：停止扫描、关闭 GATT、清空设备列表、取消所有 Disposable、重置状态位
数据写入	所有下发数据统一走 `setWriteCharacteristicData(byte[])`，强制 `WRITE_TYPE_NO_RESPONSE`

7.Iot设备绑定：

7.1 绑定成功:


/**
 * 绑定成功
 */
private void showBindSuccess() {
        closeCountDown(); // 立即停止倒计时
        mDataBinding.ivFaild.setVisibility(View.GONE);
        mDataBinding.tvProgress.setVisibility(View.VISIBLE);
        mDataBinding.vProgress.setVisibility(View.VISIBLE);
        mDataBinding.btnProblem.setVisibility(View.GONE);
        mDataBinding.btnRebind.setVisibility(View.GONE);
        mDataBinding.tvBindingStatus.setText(UIUtils.getString(R.string.ty_bind_email_success));
        mDataBinding.tvBindingDesc.setText("Iot设备绑定成功");
        mDataBinding.titleview.setTitle(UIUtils.getString(R.string.ty_bind_email_success));
        mDataBinding.titleview.showLeftImage(false);
    }

/**
 * 进入下一步，绑定成功显示界面然后跳转到成功界面
 */
public void gotoNext() {
    if (mData != null) {
        SharedPrefs.getInstance().setBindDevicePic(mData.getPic());
        DeviceBindSuccessActivity.startActivity(mContext, mDevId, mData.getHome_device_id(), mProductId);
    } else {
        LogUploadUtils.d("bind device viewModel gotoNext mData is null");
        bindResult.setValue(false);
    }
}

7.2 绑定失败：

/**
 * 绑定失败ui
 */
private void showBindFailed() {
        if (isBindSuccess) return;
        mDownCount = 0;
        setClickText();
        mDataBinding.titleview.setTitle(UIUtils.getString(R.string.text_bind_faild));
        if (TextUtils.isEmpty(mRobotViewModel.bindErrorMsg)) {
            mDataBinding.tvErrorBind.setVisibility(View.GONE);
        } else {
            mDataBinding.tvErrorBind.setText(mRobotViewModel.bindErrorMsg);
            mDataBinding.tvErrorBind.setVisibility(View.VISIBLE);
        }
        mDataBinding.tvErrorBind.setVisibility(View.VISIBLE);
        mDataBinding.ivFaild.setVisibility(View.VISIBLE);
        mDataBinding.tvProgress.setVisibility(View.INVISIBLE);
        mDataBinding.vProgress.setVisibility(View.INVISIBLE);
        mDataBinding.btnProblem.setVisibility(View.VISIBLE);
        mDataBinding.btnRebind.setVisibility(View.VISIBLE);
        mDataBinding.llFailTipsNew.setVisibility(View.VISIBLE);
        mDataBinding.tvBindingStatus.setVisibility(View.GONE);
        mDataBinding.tvBindingDesc.setVisibility(View.GONE);
        mDataBinding.titleview.showLeftImage(false);
        mDataBinding.btnRebind.setOnClickListener(v -> {
            mRobotViewModel.onDestroyed();
            ProductListActivity3.startActivity(mContext, false, false);
        });
    }

8.总结

CoolKit 设备采用 "AES 加密握手 + 分阶段指令交互" 的私有协议，通过 bbb0/bbb1 完成身份校验、WiFi 扫描、连接、云端注册的全流程。
TanGe/IoT 设备采用 "78 字节定长 WiFi 包 + 单字节 ACK / JSON 响应" 的简化协议，通过 9999/8888 完成配网，成功后以 JSON 上报设备信息。
两者均依赖 BluetoothLeScanner 进行设备发现，通过名称前缀区分设备类型，并在 BleScanUtils 内部以静态状态机管理连接生命周期。
每个iot项目的配网协议不一样，但是核心差不多，根据自己的项目进行封装.
