零基础学ESP32：240x240彩色屏幕，让世界“色”起来！

逗脑IDE
0 阅读5分钟

前面我们学了1602 LCD屏幕，它能显示两行字符，但只有蓝底白字，看久了总觉得有点单调。今天我们要上一个档次——240x240分辨率的彩色TFT屏幕！

这块屏幕能显示65536种颜色，240x240分辨率，无论是显示文字、绘制图形，还是展示传感器数据，效果都比字符屏惊艳得多。

本节课就带大家从零开始，让ESP32驱动这块彩色屏幕，显示出绚丽的画面！

第一步：找到课程，看看成品效果

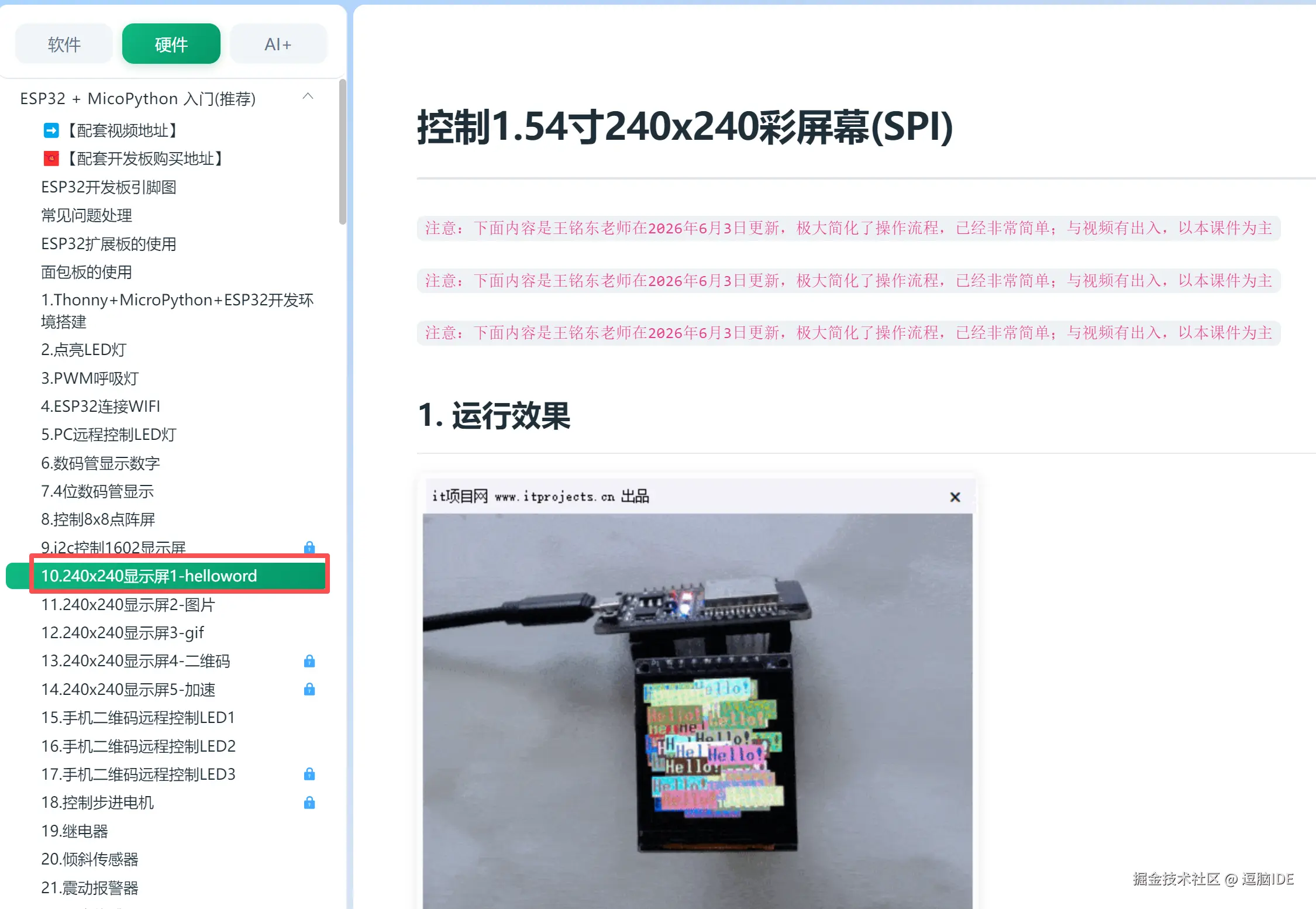

打开逗脑IDE，点击顶部 “教程”，在 “硬件” → “ESP32 + MicroPython” 分类下，找到240x240显示屏1。

在这里插入图片描述

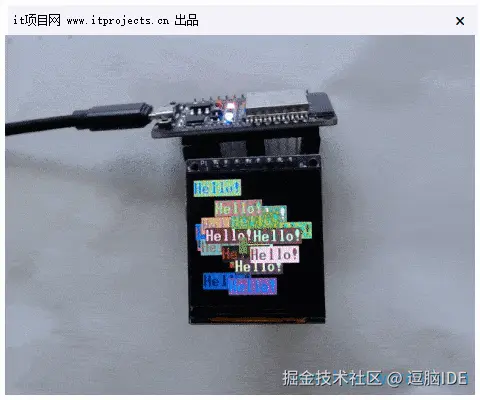

打开课件，你会看到本节课的最终效果——屏幕上一直在打印 Hello。

在这里插入图片描述

第二步：认识这块屏幕

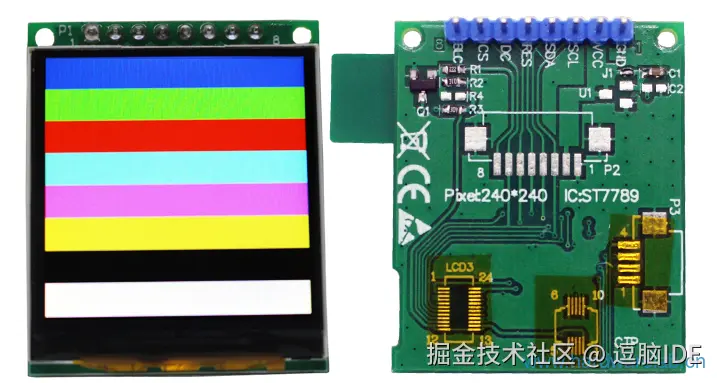

这块240x240屏幕，像素分辨率是240行×240列，虽然不大，但显示文字和图形已经非常够用了。

引脚说明：

引脚名称功能说明
VCC电源正极
GND电源负极
SCLSPI时钟线
SDASPI数据线
RES复位引脚
DC数据/命令选择引脚
CS片选引脚
BLK背光控制引脚

在这里插入图片描述

这块屏幕使用SPI协议进行数据传输，主控芯片是ST7789。

第三步：什么是SPI？比I2C更快！

我们在上一节课学了I2C（两根线传数据）。这节课的SPI和I2C类似，也是一种通信协议，但速度更快。

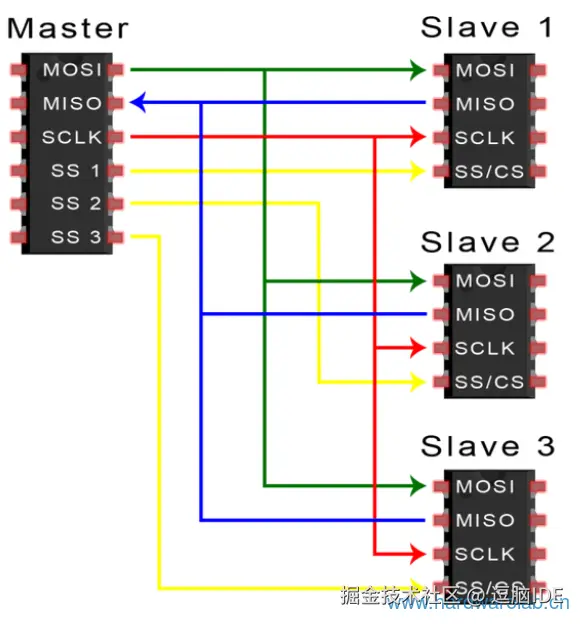

SPI使用4根线：

信号线全称作用
MOSIMaster Output Slave Input主机→从机，发送数据
MISOMaster Input Slave Output从机→主机，接收数据
SCLKSerial Clock时钟信号，控制传输节奏
SSSlave Select片选信号，选择跟哪个设备通信

在这里插入图片描述

第四步：动手接线——SPI四线搞定

接线依然很简单：

屏幕引脚连接ESP32引脚说明
VCCVCC3.3V
GNDGND电源地
SCLGPIO18SPI时钟
SDAGPIO23SPI数据
RESGPIO15复位
DCGPIO2数据
CSGPIO5片选
BLK5v（3.3V对面）背光控制，接高电平点亮

在这里插入图片描述

第五步：上传驱动和字体文件

本节课的代码需要两个额外文件才能运行：

  1. 驱动文件 st7789py.py：让屏幕能显示画面的底层驱动
  2. 字体文件夹 romfonts：包含显示文字所需的字体数据

操作流程：

  1. 点击课件中的下载链接，下载压缩包
  2. 解压缩得到文件夹和文件
  3. 将 st7789py.py 上传到ESP32
  4. 将 romfonts 整个文件夹上传到ESP32

第六步：一键打开代码，直接运行

驱动和字体都传好了，接下来就是主代码。

课件提供了两个示例，我们先看示例1——测试纯色填充和文字显示：

import random
import time
from machine import Pin, SPI
import st7789py
from romfonts import vga2_8x16 as font

# 唤醒屏幕
st7789py.wakeup(SPI(2, 60000000), dc=Pin(2), cs=Pin(5), rst=Pin(15))
time.sleep_ms(100)

# 创建显示对象
tft = st7789py.ST7789(SPI(2, 60000000), 240, 240,
                       reset=Pin(15), dc=Pin(2), cs=Pin(5), rotation=0)

# 测试纯色填充
tft.fill(st7789py.RED)    # 全屏红色
time.sleep(1)
tft.fill(st7789py.GREEN)  # 全屏绿色
time.sleep(1)
tft.fill(st7789py.BLUE)   # 全屏蓝色
time.sleep(1)
tft.fill(st7789py.BLACK)  # 清屏

# 显示文字
tft.text(font, "Hello", 0, 0, st7789py.RED, st7789py.WHITE)
tft.text(font, "World!", 0, 32, st7789py.WHITE, st7789py.RED)

找到对应的代码块，点击 “打开” 按钮，代码自动加载到编辑器中。

第七步：保存到开发板，看彩色画面！

按 Ctrl + S 保存，选择ESP32开发板设备，给文件命名（比如test1.py），点击保存。

保存成功后，点击运行按钮。

运行后——240x240彩色屏幕依次显示：

  1. 全屏红色 🔴
  2. 全屏绿色 🟢
  3. 全屏蓝色 🔵
  4. 最后显示 “Hello World!”，文字带有红白配色

进阶一下：随机彩色“Hello!”跑起来

示例1只是静态显示，示例2才是真正的炫酷效果：

程序会在屏幕上随机位置、随机颜色地不断显示“Hello!”文字，每次显示的位置和颜色都不一样，看起来就像彩色文字在屏幕上四处跳动。

import random
import time
from machine import Pin, SPI
import st7789py
from romfonts import vga2_8x16 as font  # 使用8位宽字体

# 唤醒屏幕
st7789py.wakeup(SPI(2, 60000000), dc=Pin(2), cs=Pin(5), rst=Pin(15))

time.sleep_ms(100)

# 创建显示屏对象
tft = st7789py.ST7789(SPI(2, 60000000), 240, 240,
                       reset=Pin(15), dc=Pin(2), cs=Pin(5), rotation=0)

def show_text():
    for rotation in range(4):
        tft.rotation(rotation)
        tft.fill(st7789py.BLACK)
        col_max = tft.width - font.WIDTH * 6
        row_max = tft.height - font.HEIGHT

        for _ in range(100):
            tft.text(
                font,
                "Hello!",
                random.randint(0, col_max),
                random.randint(0, row_max),
                st7789py.color565(random.getrandbits(8), random.getrandbits(8), random.getrandbits(8)),  # 随机前景色
                st7789py.color565(random.getrandbits(8), random.getrandbits(8), random.getrandbits(8))   # 随机背景色
            )
        time.sleep(1)

# 随机显示Hello!
while True:
    show_text()

在这里插入图片描述

从字符到彩色，你的屏幕升级了

回顾一下屏幕相关课程的升级路径：

屏幕特点
1602 LCD（字符屏）2行×16字符，蓝底白字
240x240 TFT（彩色屏）彩色显示、240×240分辨率、65536色

本节课的突破：

  1. 从字符显示升级为像素级彩色显示
  2. 学会了SPI协议（比I2C更快）
  3. 可以显示任意颜色、任意位置的文字和图形

应用场景：

  • 智能家居控制面板
  • 数据可视化仪表盘
  • 电子相册、时钟
  • 简易游戏机

全程回顾

步骤操作效果
找到课程教程→硬件→ESP32+MicroPython→240显示屏了解彩色屏幕效果
认识屏幕学习8个引脚和SPI协议理解硬件原理
动手接线5V-GND-SCL-SDA-RES-DC-CS-BLK硬件准备就绪
上传驱动上传st7789py.py到ESP32屏幕有了“驱动程序”
上传字体上传romfonts文件夹到ESP32显示文字有了“字库”
打开代码点击“打开”按钮示例代码进入编辑器
保存运行Ctrl+S → 选择ESP32 → 运行彩色画面出现！

去官网（www.dounao.cn**）下载逗脑IDE，准备好ESP32和240x240彩色屏幕，跟着第九节课走一遍。当屏幕上第一次出现彩色画面时，你会觉得——**前面所有的努力都值了。

有任何问题或建议，欢迎在评论区留言告诉我们。
