三维建模全流程:从工具链到优化技巧

0 阅读18分钟

本文将完整讲解从三维建模到模型优化的全流程,依次介绍建模工具链、项目前期资料筹备、标准化制作流程方法以及各类模型优化实用技巧。

正式分享前,先和大家建立数字孪生模型的基础认知:模型在数字孪生项目中属于前置核心环节,如果把搭建数字孪生场景类比为建造一栋楼宇,各类实景测绘、图纸资料就是打地基的原材料,倾斜摄影数据等素材构成基础基底,三维模型则是在此之上堆砌搭建建筑主体的砖瓦;后续引擎开发、交互功能开发相当于楼宇外立面粉刷、添置门窗桌椅,赋予场景完整使用功能。整套数字孪生场景能否稳定运行、视觉效果与耐久度是否达标,根基完全取决于三维模型的制作质量,建模环节工作量占比极高,下面针对全流程实操技巧展开完整拆解。

易知微「数字孪生实战训练营」首次完整公开一线交付团队的方法论与实战路径,带你系统拆解一个数字孪生项目从0到1的全过程。训练营所有课程均已完结,如需了解更多可滑到文末扫码进入专属群聊~(里面有内部项目干货与完整课件视频)

1. 模型使用软件简介

1.1. 建模相关软件工具链详解

三维建模软件品类丰富,不同软件适配不同项目角色与使用场景,主流常用软件包含Blender、Maya、3ds Max、C4D等,下面逐一梳理各软件优劣势与项目适配场景。

1.1.1. Blender

Blender是我们团队日常高频使用的建模软件,核心优势为免费开源、功能完整、插件生态庞大,搭建场景效率出众,配套社区资源充足。 针对GIS类数字孪生项目,Blender原生适配大量GIS插件,可直接导入SHP文件自动生成道路、地块等地理要素,项目制作中遇到各类功能瓶颈时,社区基本都能找到配套材质、功能插件解决需求。
但Blender存在明显流程化短板:多人员协同制作时文件同步难度高,不同软件版本、自定义插件会造成团队工作环境不统一,打乱标准化生产流程。 针对该问题,公司内部制定统一工作规范,全员使用同一版本Blender、安装标准化插件,以此规避协同障碍。综合来看,免费开源是Blender不可替代的优势,但软件特性限制其大规模标准化批量生产。

1.1.2. Maya与3ds Max

两款行业老牌三维软件合并讲解,是三维行业标杆级工具。Maya核心强项是建模、骨骼绑定、动画制作,处理高精度复杂动画时稳定性、细节精度表现优异;3ds Max操作逻辑更适配建筑、工业领域,硬表面挤出、室内外建筑建模流程简便,绝大多数客户交付的建筑模型文件均为Max格式。
两款软件统一优势是输出流程高度标准化,Maya文件全程禁止中文命名,材质、插槽全部使用英文标识,3ds Max同理,标准化命名规则能规避后续导入UE引擎、自研工具时出现文件崩溃、打包失败等各类隐性bug,跨软件流转兼容性稳定。
二者短板在于开放度不足,原生GIS插件稀少,仅3ds Max搭载少量简易GIS工具,大多企业需要自研插件满足地理建模需求,自定义拓展自由度远低于Blender;同时两款软件均为付费软件,长期使用成本较高。

综合对比,数字孪生轻量化快速制作更推荐Blender,标准化、高精度协同项目优先选用Maya、3ds Max。

1.2. 贴图制作软件

模型相当于泥塑毛坯,贴图是赋予模型墙砖、地面鹅卵石等纹理细节的核心环节,完整PBR贴图体系包含颜色贴图(Diffuse)、金属度、粗糙度、AO贴图等,制作贴图的最终目的是提升数字孪生场景沉浸感与视觉表现,同时实现低面数模型呈现高质量视觉效果,行业主流贴图制作软件为Substance 3D Painter(简称PT,原SP,被Adobe收购更名)与Photoshop。

1.2.1. Substance 3D Painter(PT)

PT是PBR贴图制作主流工具,支持导入完整三维模型直接绘制贴图,烘焙AO、法线贴图效率极高,内置海量智能材质球,可快速给模型添加磨损、污渍等细节,配套丰富线上材质资产库,材质混合可调参数繁多,视觉创作灵活度拉满。软件唯一短板为付费授权,无其他明显使用缺陷,是项目贴图制作首选工具。

1.2.2. Photoshop

Photoshop是老牌图形处理工具,PT普及前,行业曾依靠DDO软件搭配PS完成贴图手绘工作,如今PS退居二线,主要承担贴图后期细化工作。当PT导出贴图导入引擎后出现发灰、金属质感偏差、AO烘焙瑕疵等问题,无需返回PT重复导出流程,直接在PS内调整贴图对比度、修补瑕疵、微调材质参数即可快速优化;同时PS支持导出UV图纸手绘贴图,适合传统手绘需求,但整体制作效率低于PT,仅作为贴图后期辅助工具使用。

1.3. 项目辅助类软件

数字孪生项目横跨BIM、游戏、影视、工业多行业,客户常会交付现成模型图纸文件,这类配套制作软件统一归类为辅助软件,日常项目接触频率最高的三类为CAD、SketchUp(SU)、Revit,同时还有达索等工业设计软件,下文重点讲解三类核心辅助软件。

1.3.1. CAD

CAD是建筑图纸绘制专用软件,数字孪生建筑场景制作必备参考素材。建筑设计阶段会通过CAD绘制精准平面图纸,标注建筑长宽尺寸、设备管线布局,完成审图后才落地施工,CAD文件能提供精准建筑平面、结构尺寸参考,快速搭建场景比例认知。对接客户索要图纸时,无需收集电力、给排水等细分专项图纸,优先索要项目总平图,总平图包含完整地块规划、楼栋分布,单栋楼层平面图可补充建筑内部分层结构,完全覆盖建模所需基础数据,是项目不可或缺的参考资料。

1.3.2. SketchUp(SU)

SU多用于建筑前期方案推演,设计师依托CAD图纸快速拉取简易草图模型,完成空间布局验证后输出渲染效果图,当下建筑行业SU使用普及率持续提升,客户常会交付SU源文件。SU文件可导出FBX、OBJ通用三维格式作为建模比例参考,但SU矢量图形转网格体时极易出现法线翻转、模型结构错乱等问题;优势是自带简易贴图,可提供立体粗糙建筑参考模型,弥补二维CAD图纸无立体结构的短板。

1.3.3. Revit

Revit是Autodesk旗下标准化BIM软件,内置完整建筑构件协同管理体系,精度远超SU,每一个构件自带完整属性信息,包含长宽高、材质、造价等全套数据,可直接统计整栋建筑施工成本。Revit能完整还原CAD精准建筑结构,清晰呈现房屋内部细节,但文件构件细分程度极高,导出FBX格式后模型面数会大幅暴涨,后期处理工作量极大。小型项目、工期紧张场景可直接复用Revit模型,但模型细微尺寸偏差会导致引擎运行卡顿、软件崩溃;工期充裕的项目建议重新手工建模,保障底层模型稳定,支撑场景长期稳定运行。

1.4. 三维项目通用文件格式

不同软件间模型流转依靠通用格式完成互导,主流格式分为三维网格通用格式、实景测绘原始数据格式两大类。

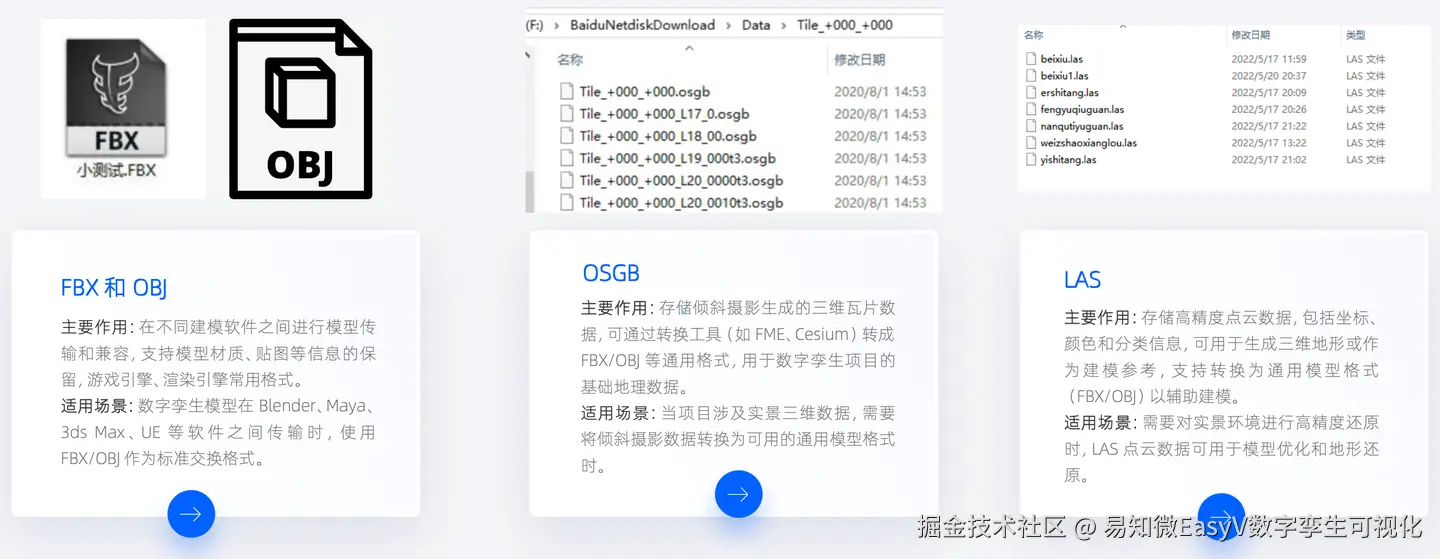

1.4.1. FBX与OBJ

二者属于三维网格万金油格式,Blender、Maya、3ds Max、SU、Revit等所有三维软件均支持导入导出,适配全流程跨软件流转。FBX拓展性更强,可同步导出模型、镜头、灯光数据,OBJ轻量化存储基础网格结构,是建模流程中最核心的交换格式。

1.4.2. OSGB

OSGB是倾斜摄影实景模型专用格式,通过无人机航拍采集影像,经空三运算生成三维瓦片数据,大疆制图等实景建模软件输出文件均为此格式。OSGB实景模型三角面数量庞大,完整复刻现实场景所有细节,地面杂物、光影痕迹都会完整保留;实操中可将OSGB转换为OBJ导入建模软件,作为实景空间、尺寸参考,后续课程会详细讲解航拍采集、格式转换实操方法。

1.4.3. LAS

LAS是点云数据通用格式,存储三维坐标、色彩、物体分类等地理信息,可转换为OBJ网格文件,但点云模型面片密度远高于倾斜摄影模型,数据体量巨大,主要用于地理数据还原、高精度模型校正优化,相关实操内容会在后续课程展开。

项目制作中格式转换属于常规操作,完整流转链路举例:Revit导出FBX导入Blender优化,优化完成导出OBJ转换OSGB三维瓦片导入引擎;或是LAS点云文件转网格模型,Blender修模后导出FBX交付UE引擎使用,各类格式如同制作原料,按需搭配组合完成完整数字孪生场景搭建。

2. 项目前期资料筹备

项目开工前素材资料筹备是核心前置工作,素材精度直接决定建模制作方式,参考素材越精准、直观,成品完整度越高。可用参考素材包含CAD图纸、倾斜摄影OSGB、LAS点云、SU/Revit数模、工业STEP模型、现场照片、实拍录像,任意可还原实景结构的物料均可作为辅助参考。

以港口数字孪生项目为例,常规制作逻辑为倾斜摄影还原整体地形基底,CAD图纸确认楼栋内部布局,建模完成后再依托倾斜摄影实景校正外立面样式,多素材交叉参考保障模型还原度。仅拥有CAD图纸与照片时,只能采用纯手工建模,对照照片、图纸逐构件搭建;配备倾斜摄影、点云数据后可半自动建模,软件内实景三维对照搭建,细节缺失位置再补充实拍素材完善。

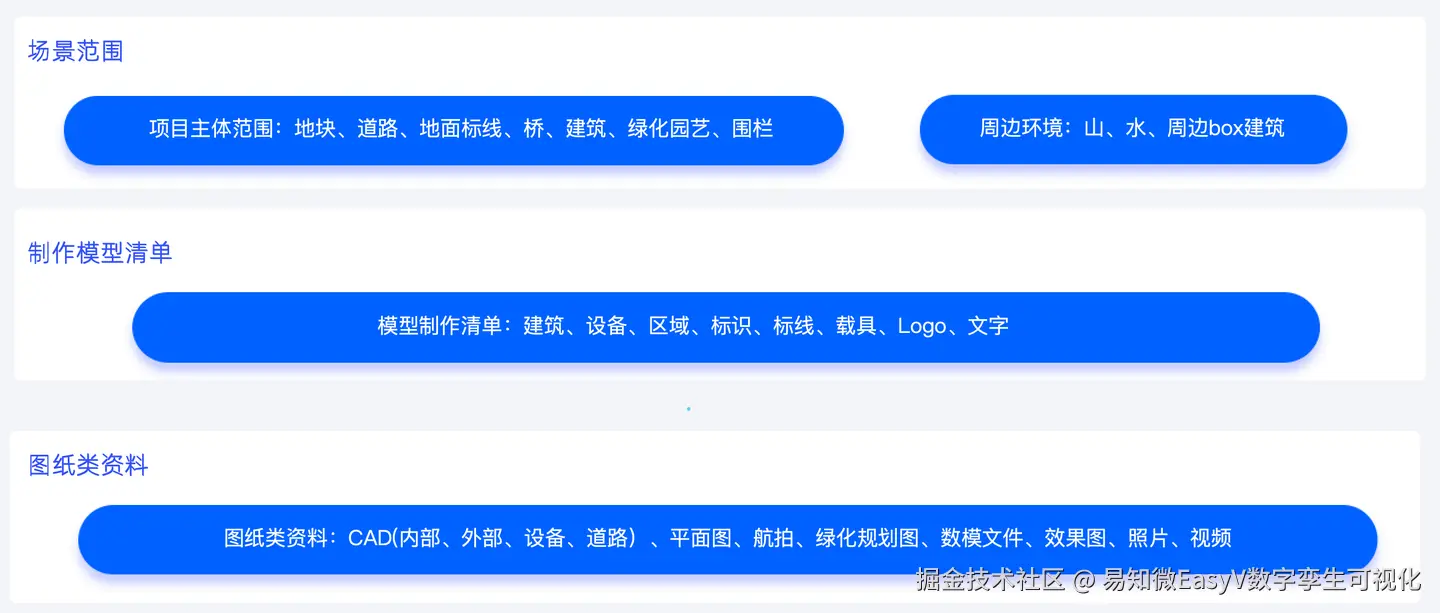

对接客户收集资料可分为四大板块统一索要:

第一,场景范围资料,包含地块边界、路面标线、地面标识等;

第二,模型制作清单,明确需要建模的建筑、设备、区域标识范围;

第三,全套图纸资料,CAD总平图、分层平面图、航拍实景图、绿化规划图纸;

第四,实拍素材,场地照片、现场录像。资料收集越齐全,建模细节越完善,整体制作质量会显著提升。

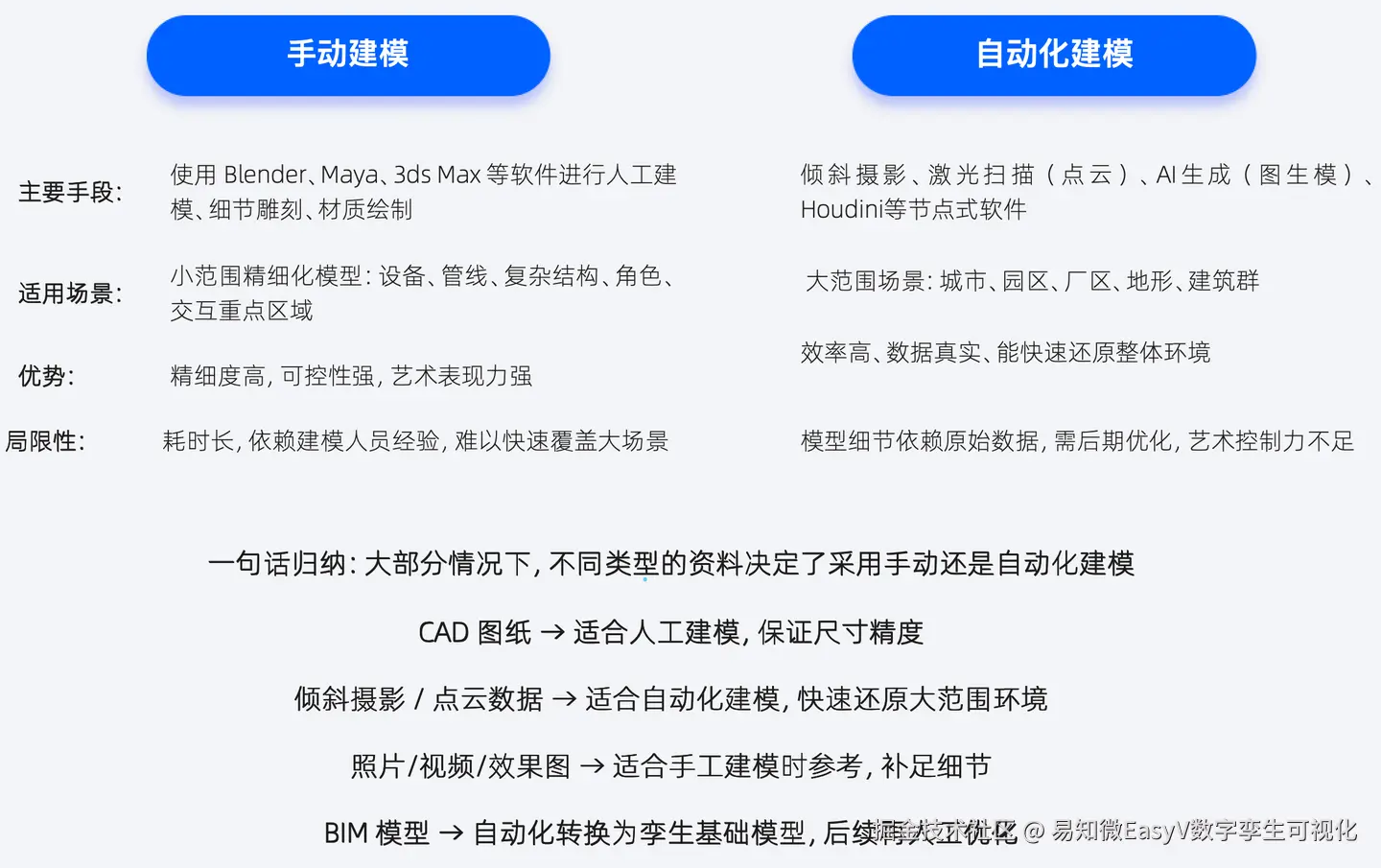

3. 两种主流建模技术方案

行业建模分为手动建模、自动化建模两大方向,真实项目普遍采用混合制作模式,大范围场景自动化生成,重点精细区域人工修模,素材类型决定建模方案选择。

3.1. 手动建模

依托Blender、Maya、3ds Max人工搭建模型,适用于精密设备、管线、核心展示重点区域。优势为模型可控性强、视觉表现力优秀,可通过贴图打造高精度细节;短板是制作周期长,高度依赖建模人员实操经验,无法快速完成超大范围城市、园区批量建模。

3.2. 自动化建模

依托倾斜摄影、点云、AI图生模、节点生成工具批量产出模型,适配城市、大面积地块等大范围场景,仅需基础地理数据即可快速生成基底模型。短板是对原始素材要求高,缺少高程图、地块矢量图等数据时生成效果极差,模型细节缺失严重。

实操标准流程:CAD图纸支撑人工精细建模,倾斜摄影、点云完成大场景基底自动化生成,实拍照片、效果图人工补充缺失细节,最终统一人工优化修正瑕疵。

4. 两种贴图制作工艺:独立贴图与四方贴图

贴图分为独立贴图、四方贴图两套制作体系,二者适用场景、制作流程、优劣势差异明显,核心取舍逻辑为精细展示选用独立贴图,大规模场景性能优化选用四方贴图。

4.1. 独立贴图

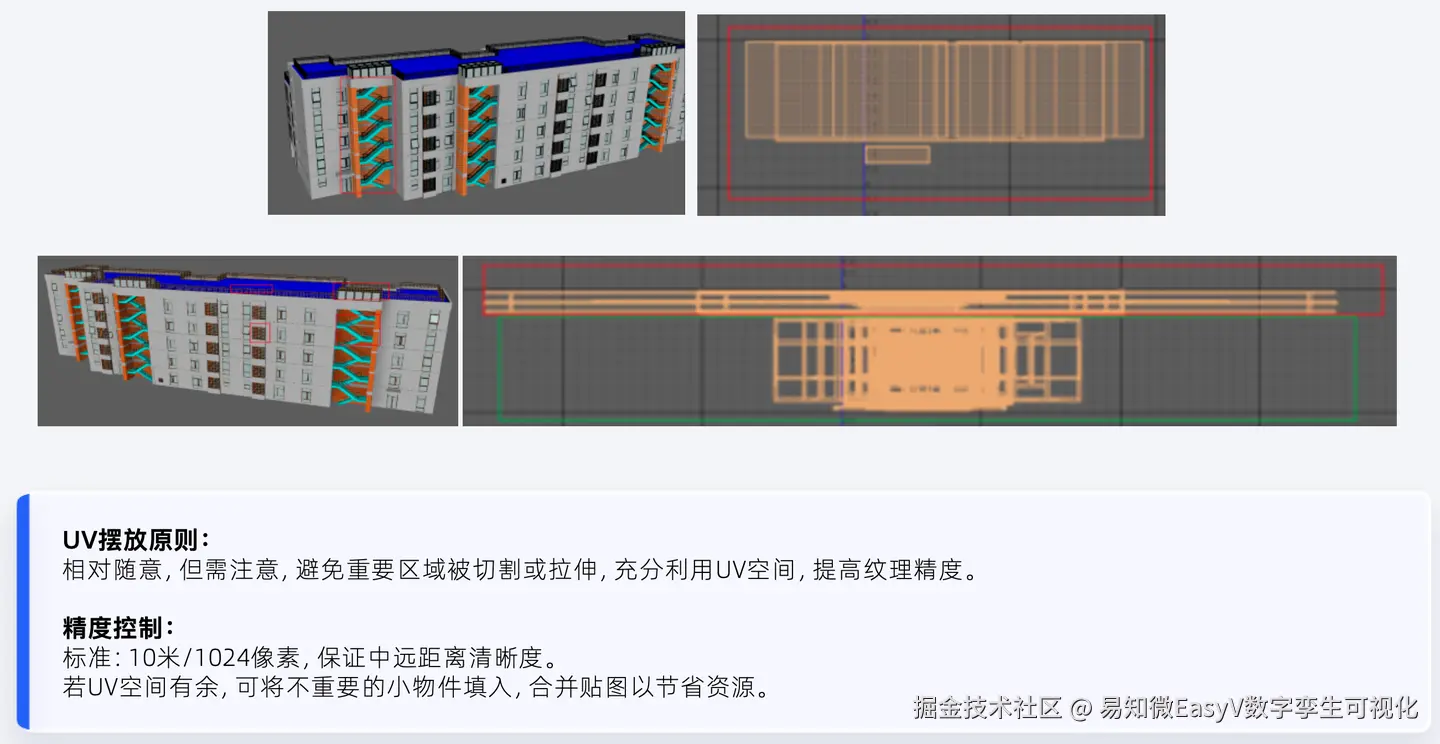

独立贴图适用于小型重点展示物件,核心逻辑为拆分独立UV,统一贴图精度标准,行业常用精度标准为10米1024、5米1024,精度数值代表现实厘米对应贴图像素数量,统一全场景贴图精度可避免画面清晰度失衡,提升整体视觉统一度。

4.1.1. 核心优劣势

  1. 优势:模型真实感、细节丰富度拉满,适合近景特写、核心展品展示;

  2. 劣势:制作成本高,高精度物件需拆分多套UV贴图,工作量大幅增加。

4.1.2. 完整制作流程

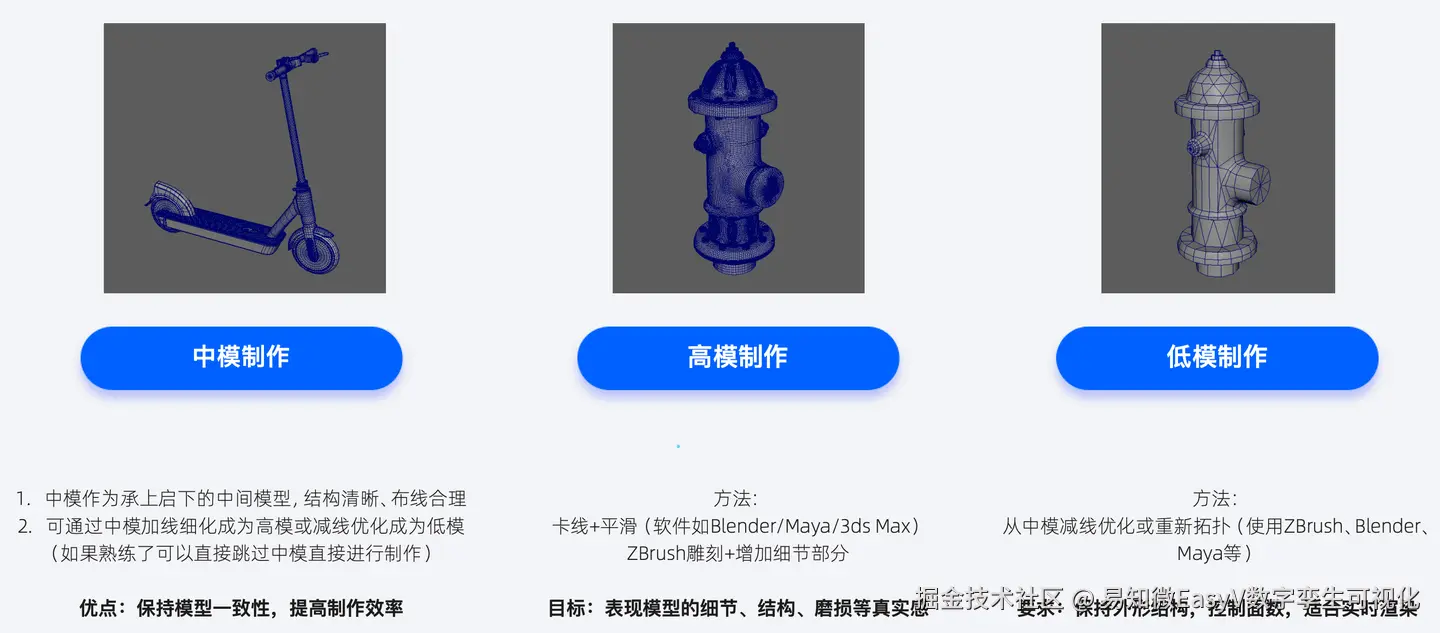

① 中模/高模搭建:可直接制作高模,也可先搭建结构清晰的中模,高模细化倒角、螺丝、磨损、凹凸等微型细节,复杂机械模型可导入ZBrush雕刻肌理;
② 低模拓扑减面:从中模减面或围绕高模重新拓扑低模,用低面数网格承载完整外形,依靠贴图烘焙还原高模细节,实现低负载高质量视觉效果;工期紧张项目可省略高模烘焙,直接低模卡线搭配PT遮罩快速制作;

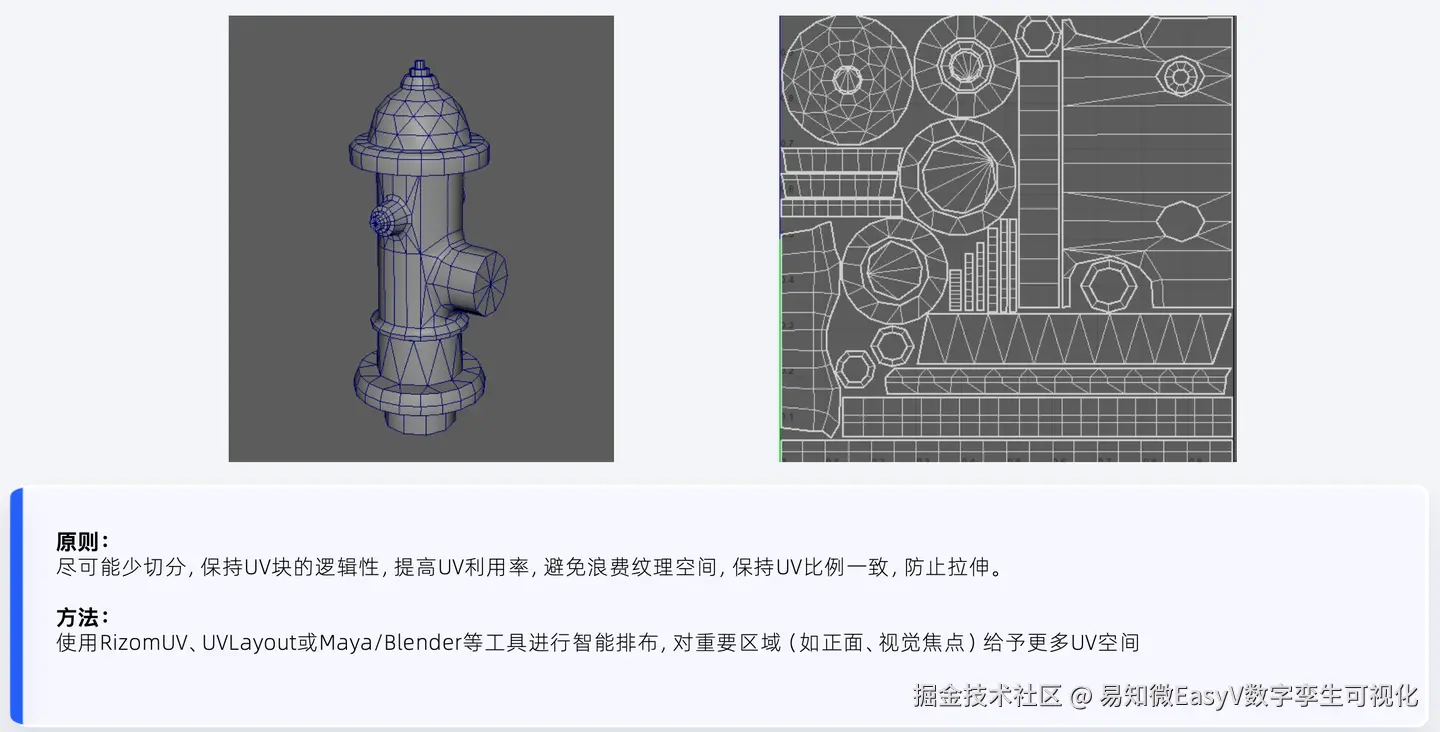

③ UV拆分:如同拆开快递纸盒,将三维模型表面拆分平铺至UV方格,排布原则为减少UV拆分数量、提升画布利用率,对称构件UV可重叠复用节省空间;

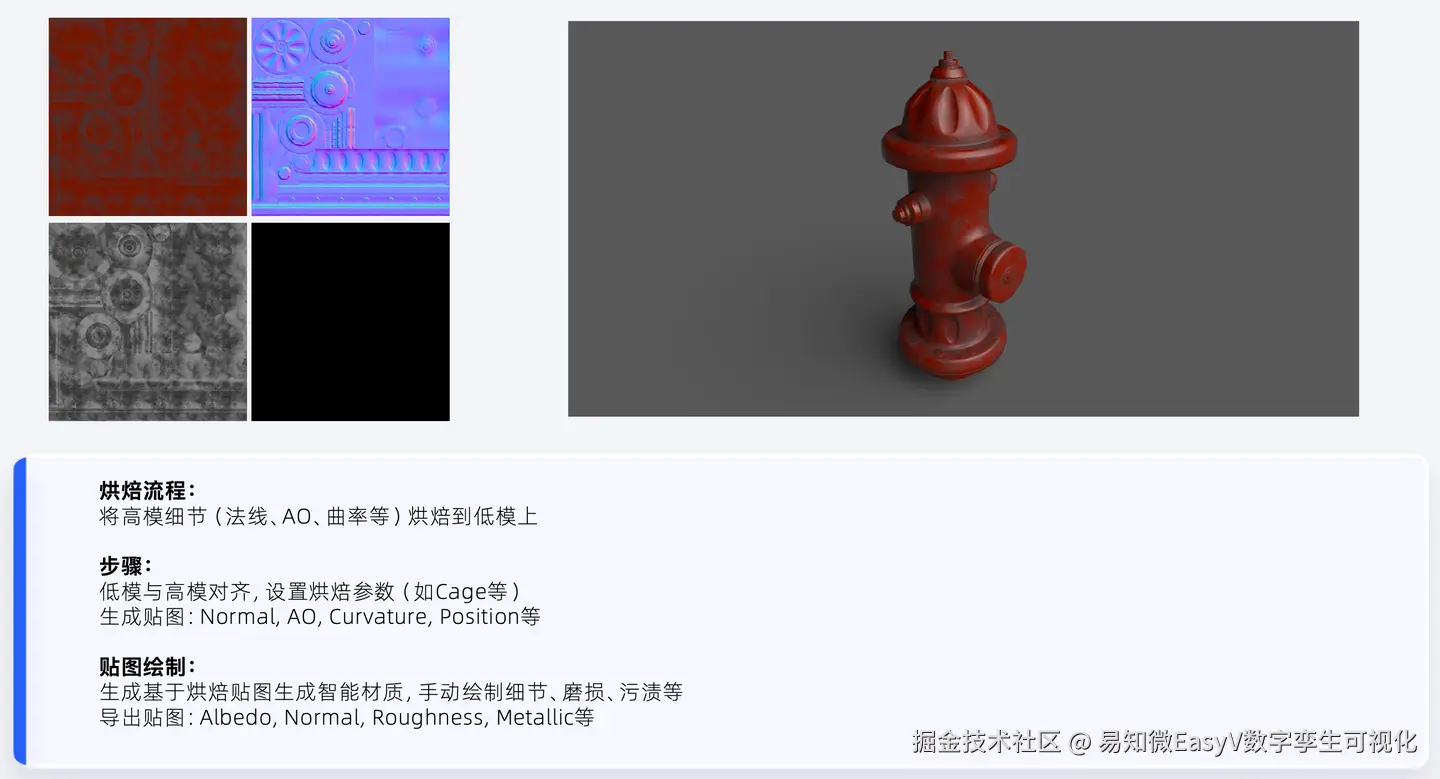

④ PBR贴图烘焙与绘制:高低模同文件导入PT,烘焙法线(Normal)、AO贴图,依靠智能材质球、手绘添加污渍、磨损细节,分别输出Diffuse颜色贴图、金属度、粗糙度贴图;依靠法线贴图将高模凹凸细节复刻至低模,金属度、粗糙度区分不同材质反光质感,完成真实物理光影表现。

4.2. 四方贴图

四方贴图多用于厂房、大片园区、城市建筑群等大场景,物件尺寸过大时,单张贴图无法满足统一精度,四方贴图依靠重复纹理平铺实现效果,无需复杂拆分独立UV,依靠材质球区分不同构件。

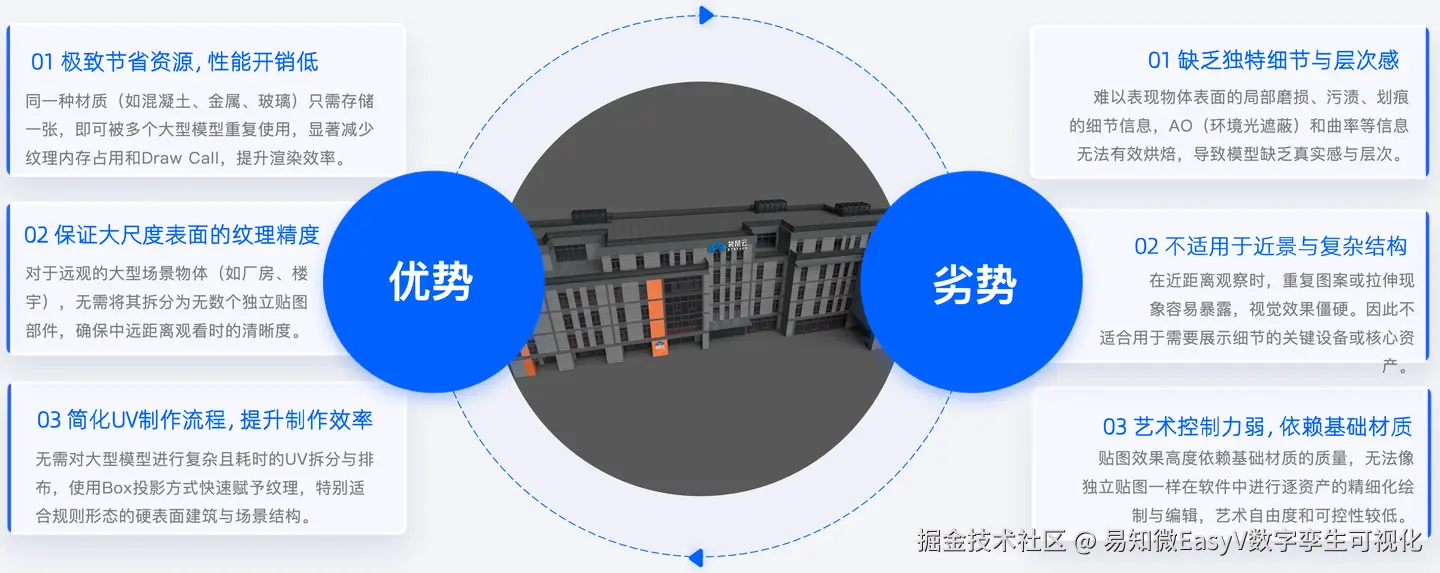

4.2.1. 核心优劣势

优势:贴图数量少、引擎性能消耗低,制作流程简单高效,适配大范围远景场景;

劣势:纹理重复感强,近景画面违和,无法烘焙AO、法线细节,复杂结构、近距离展示场景不适用。

4.2.2. 完整制作流程

① 模型精细化处理:无法依靠贴图表现细节,所有窗框、凹凸结构直接通过模型实体制作;墙角、构件边缘设置倒角规范,项目常规俯视视角倒角标准为40厘米,第一人称近距离场景倒角调整至3厘米,硬边倒角可替代法线贴图实现立体轮廓;

② 材质球分配:墙面、玻璃、楼顶、外立面等不同材质单独分配材质球,方便后期批量调整;
③ 辅助面片搭建:创建配套辅助面片铺满1:1标准UV画布,支持二方贴图拼接四方贴图,大幅简化贴图调整流程;

④ UV排布:排布限制宽松,允许超出1:1UV画布,规避重点可视区域纹理拉伸,不可见构件可合并UV节省画布空间;

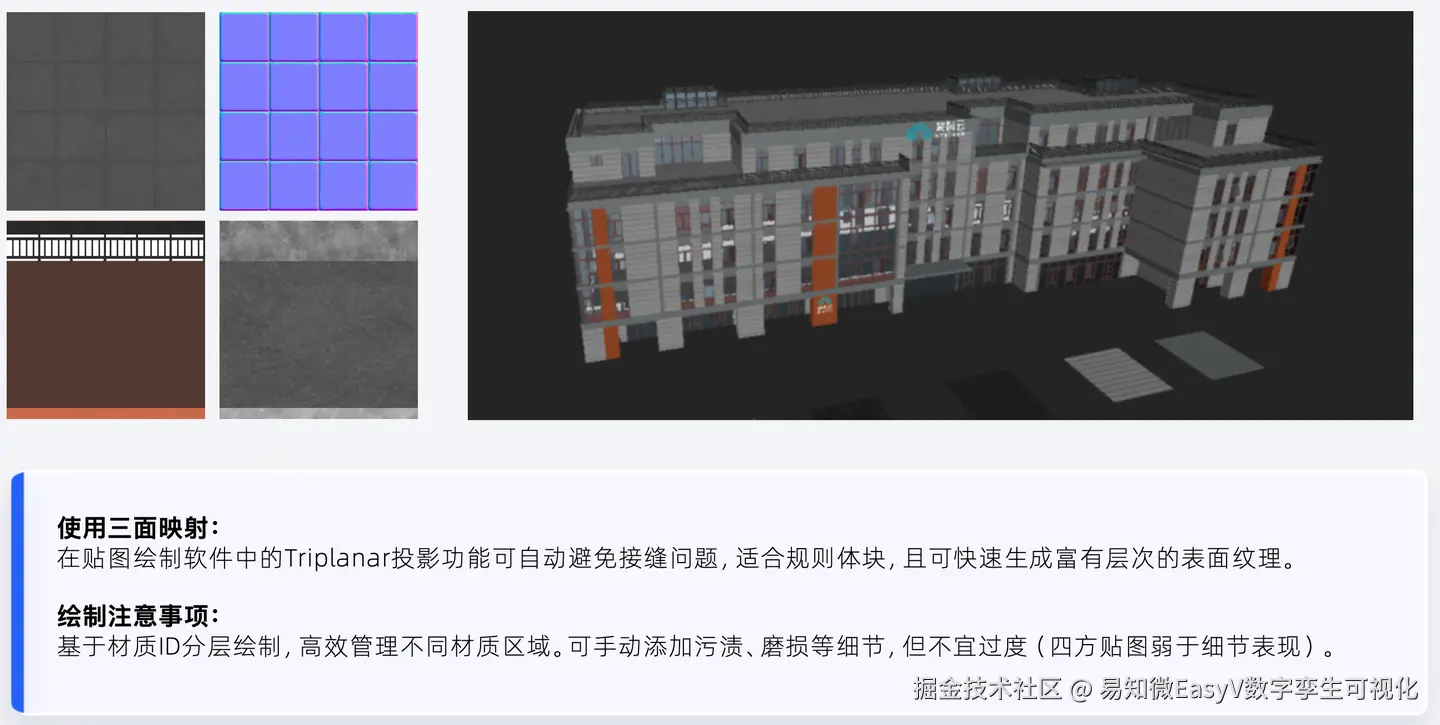

⑤ 贴图绘制:软件内开启三面投射功能弱化纹理重复感,分层制作材质,可少量添加凹槽污渍细节,禁止大面积手绘纹理,避免重复纹理产生虚假观感。

5. 模型优化实用技巧

模型制作完成后必须优化才可上线引擎,外部交付模型、场景运行卡顿均需要优化处理,优化核心原则是平衡渲染性能与视觉表现,不片面追求极致轻量化或极致画质。

5.1. 依托剪影优化模型轮廓

剪影即模型外轮廓,是判断模型细节是否合格的核心标准。独立贴图可依靠法线贴图制作凹槽、卡口细节,四方贴图无烘焙条件,需通过卡线、倒角打造清晰剪影轮廓,远距离观察仍能识别构件层次;制作时删除所有无效废点、废线、废面,剪影轮廓必须清晰可辨,无明显锯齿、残缺。

5.2. 面数精简优化

目标是在不破坏剪影轮廓的前提下降低面片总量,减少引擎渲染负载。

  1. 基础精简操作:删除模型底部与地面穿插的隐藏底面,批量复制模型时,单模型删减的面片会成倍降低整体面数;使用Blender精简修改器自动减面,常规可删减60%-70%面片;

  2. 减面规范:优先保留四边网格,避免三角面集中堆积,三角面会导致模型轮廓锯齿化;减面完成后通过剪影校验,轮廓无变形、锯齿方可使用,精细物件自动减面瑕疵过多时,采用手动删线、手动拓扑优化;

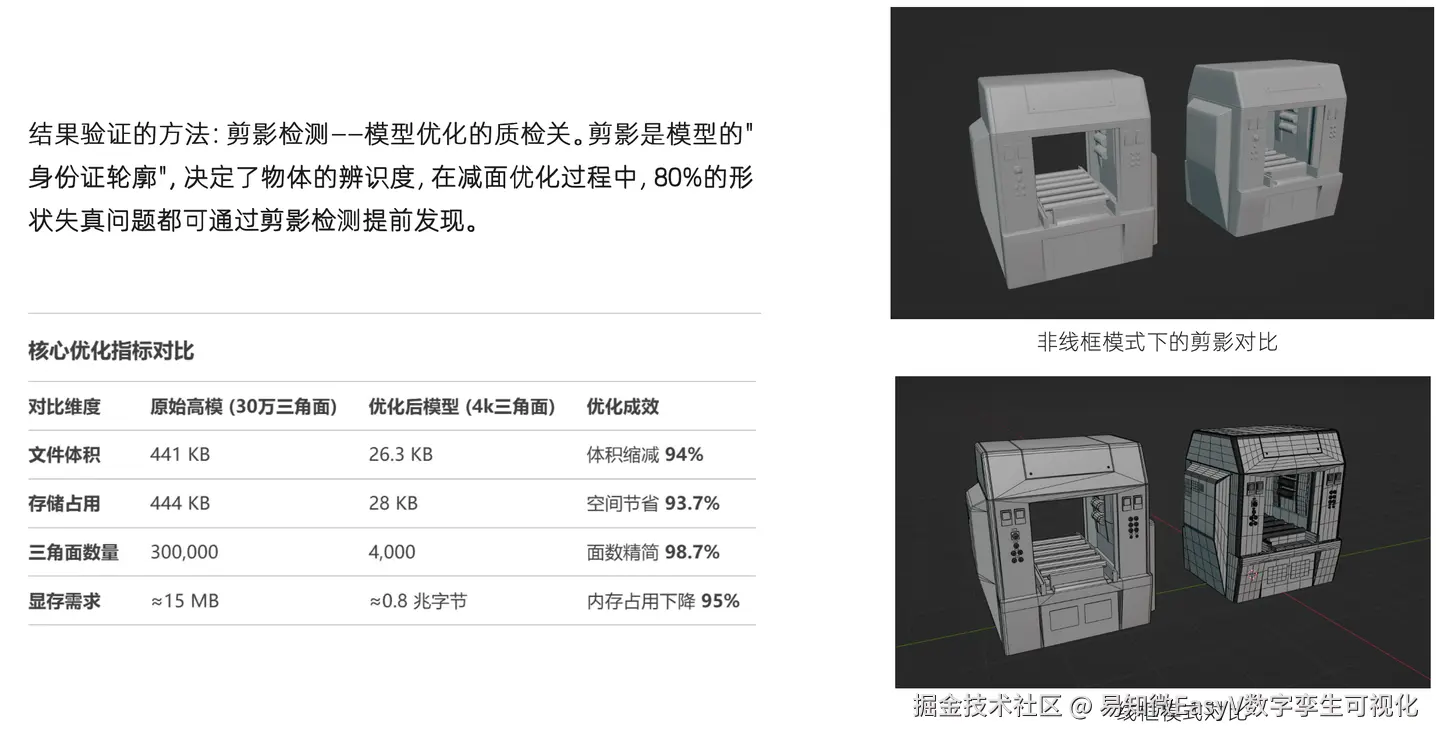

  3. 优化效果参考:高精度原始模型30万面,优化后可压缩至4000面,内存占用降低九成以上,大幅提升场景加载、运行流畅度。

5.3. 材质插槽合并优化

材质球数量直接影响引擎渲染调用开销,项目中16个独立材质球可合并压缩至3-6个,极致优化可统一为单个材质球。将多构件材质拼接至同一张贴图,大幅减少材质插槽调用频次,远距离观察画面无明显色差、细节丢失即可采用该方案。

5.4. 贴图通道合并优化(ORM贴图)

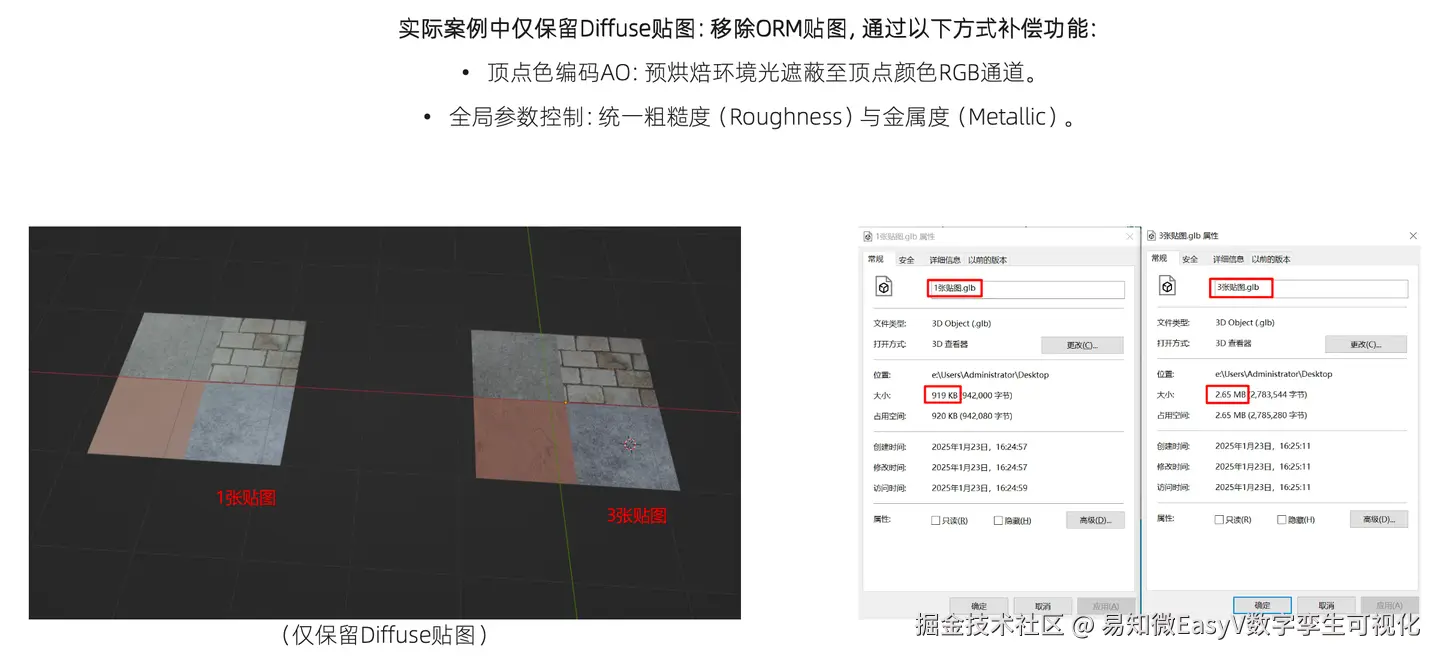

Diffuse颜色贴图为RGB三色通道,法线贴图同样占用完整RGB通道;金属度、粗糙度、AO均为黑白灰度图,可合并至单张贴图的R、G、B三个通道,制作ORM三合一贴图。该优化无任何画质损耗,可大幅减少贴图文件数量,降低显存、带宽占用,属于项目必做优化流程。拆分三张灰度贴图总占用2.65MB,合并ORM贴图后仅占用900KB,轻量化效果显著。

6. 总结

贴图优化、模型拓扑减面、材质合并等所有优化手段,核心目的不是降低画面质量,而是平衡性能与视觉效果,优质优化方案能让模型轻量化的同时保留完整视觉细节,保障数字孪生场景稳定流畅运行。本次分享完整覆盖建模软件选型、项目素材筹备、两种贴图制作工艺、全维度模型优化技巧,大家实操中遇到疑问可以加入交流群,群内配套完整资料,随时沟通探讨更高效的制作方案,行业内各类新型制作思路、优化技巧也欢迎在群内分享交流,共同完善数字化项目落地流程。
