本篇介绍壳电流（Current in Shells）物理场设置，以及热电效应（Thermoelectric Effect）多物理场耦合的配置方法。
1. 壳电流物理场基本设置
添加「壳电流（ecis）」物理场，边界选择所有边界（1~4）。
- 壳类型：多层壳
- 勾选「使用所有层」
2. 导电壳 1（Conductive Shell）
默认节点，应用于所有边界：
- 层类型：常规
- 面外材料方向：结合使用层合板坐标系（无更改）
- 本构关系 Jc-E：传导模型为电导率，即 Jc = σE
- 电导率从材料读取
3. 初始值 1
所有边界初始电势 V = 0 V。
4. 电绝缘边界
电绝缘 1：应用于所有侧边（边 1~6），模拟薄膜侧面无电流流出，电流仅在面内沿引线传导。
5. 接地边界（Ground）

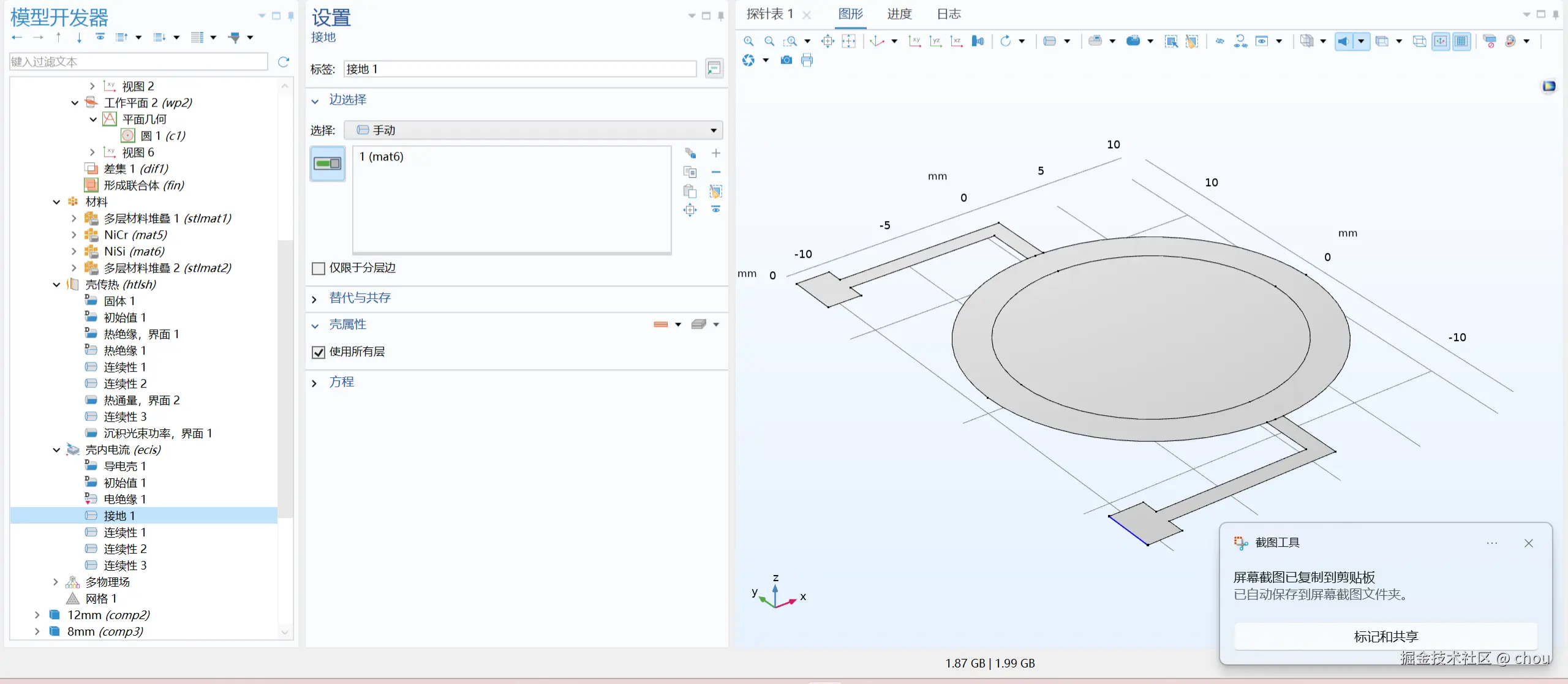

接地 1：手动选择边界 1（mat6，即 NiSi 引线的冷端），设置电势为 0V。这是热电偶的参考冷端，输出电压相对于该点测量。
接地端必须选在冷端引线处，且只选一个端点，否则会造成短路。热结点区域和 NiCr 引线保持浮空，由塞贝克效应自然产生电势差。
6. 层间连续性（电流场）
与传热场对应，设置三个连续性节点保证电势和电流密度连续：

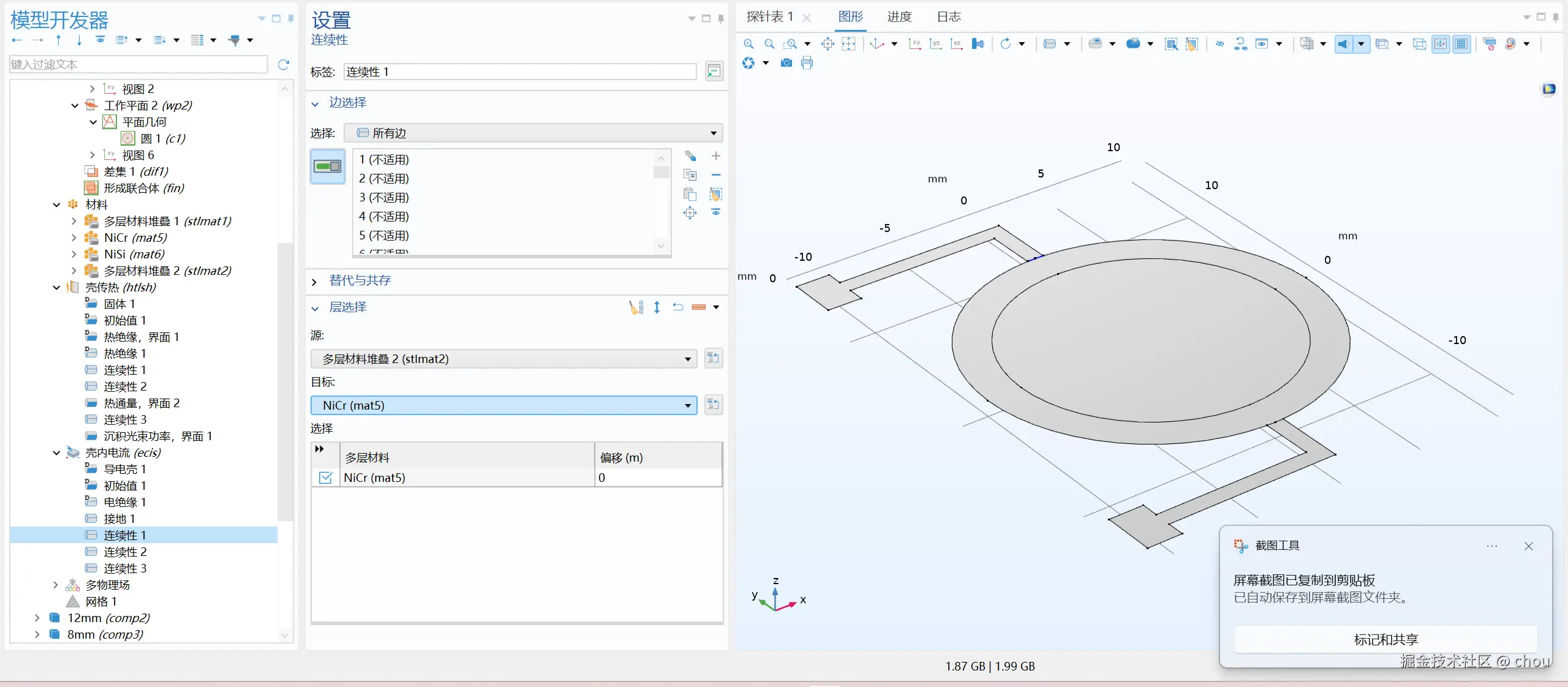

- 连续性 1：源 = stlmat2，目标 = NiCr (mat5)
- 连续性 2：源 = stlmat2，目标 = NiSi (mat6)
- 连续性 3：源 = stlmat1，目标 = stlmat2
7. 热电效应多物理场耦合（核心）
添加「热电效应，多层壳 1（teels1）」多物理场耦合节点：
- 边界选择：所有边界（1~4）
- 勾选「仅限于分层边界」
- 耦合接口：
- 传热：壳传热（htlsh）
- 电磁：壳电流（ecis）
- 壳属性：使用所有层
- 热电属性：塞贝克系数 S_s = 来自材料
该耦合节点实现了两种物理效应的双向耦合：
- 塞贝克效应：温度梯度 → 电势差（Seebeck, S・∇T）
- 汤姆逊效应 / 焦耳热：电流 → 发热（在本模型中电流极小，焦耳热可忽略）
8. 边探针设置（结果监测）
在全局定义中创建边探针 1（edge5），用于实时监测冷端输出电势：
-
探针类型：平均值
-
选择：手动选择边界 4（热结点区域的某条边）
-
表达式：V（电势）
-
表和绘图单位：mV
-
积分设置：方法 = 积分，积分阶次 = 4，坐标系 = 空间
目录
该探针在瞬态计算过程中实时输出热结点电势随时间的变化曲线，是热电偶响应特性的核心观测指标。
9. 物理场设置检查清单
表格
| 物理场 | 关键边界条件 | 备注 |
|---|---|---|
| 壳传热 | 沉积光束功率（高斯激光）+ 对流热通量 + 热绝缘 | 激光是唯一热源 |
| 壳电流 | 接地（NiSi 冷端）+ 电绝缘（侧边） | 单端接地 |
| 热电效应 | 耦合 htlsh 与 ecis，塞贝克系数来自材料 | 多物理场核心 |
| 边探针 | 监测 V，单位 mV | 输出热电势 |
下一篇介绍网格划分、瞬态研究设置与结果后处理。
