前面几节课，我们学会了控制LED灯、连接WiFi、远程控制。这些都是基础输入输出，今天我们要玩点新花样——让数码管显示数字。
你肯定见过数码管：微波炉上的时间、电梯里的楼层、电子钟的数字……这些都是数码管在干活。它看起来比单颗LED复杂，但本质其实很简单——它就是8颗LED灯拼在一起，控制哪颗亮，就显示哪个数字。
今天就带大家从零开始，用ESP32驱动数码管，让数字从0到9依次显示出来。
第一步：找到课程，看看成品效果
打开逗脑IDE，点击顶部 “教程”，在 “硬件” → “ESP32 + MicroPython” 分类下，找到第六节课——数码管显示数字。
打开课件，首先看到的是本节课的最终效果——数码管从0到9依次循环显示。
第二步：了解数码管的原理
课件中会详细介绍数码管的原理，这里给大家快速总结一下：
数码管里面就是8颗LED灯：

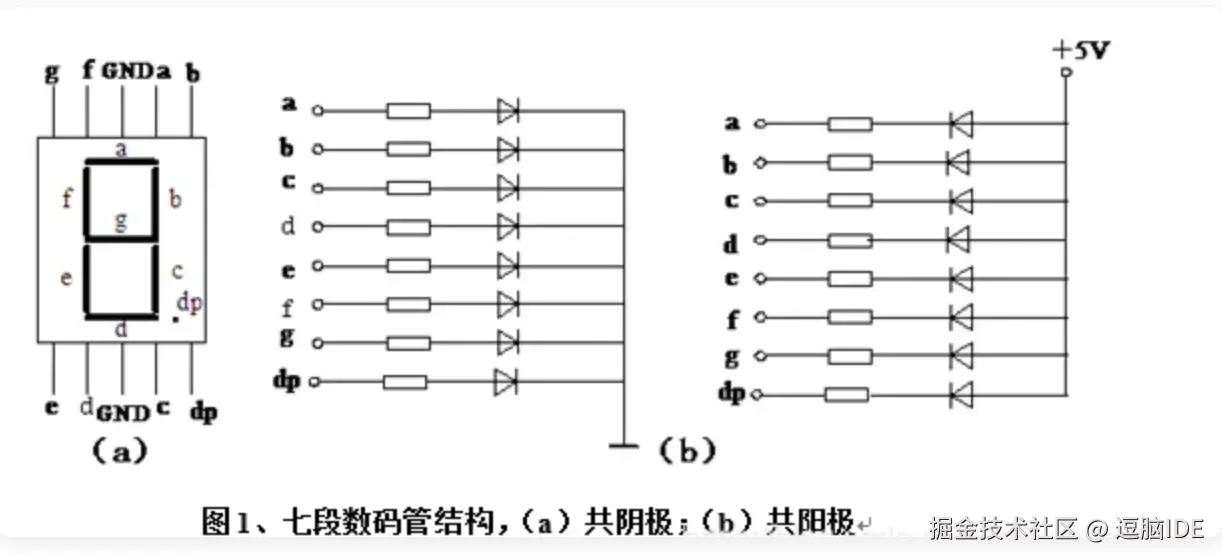

这8颗LED分别叫做a、b、c、d、e、f、g、dp（小数点）。通过控制哪几颗亮，就能组合出不同的数字。
比如显示数字 1，就让 b 和 c 亮；显示数字 8，就让 a、b、c、d、e、f、g 全亮。
数码管有两种类型：
- 共阴极： 公共端接GND，给某段高电平（1）它就亮
- 共阳极： 公共端接VCC，给某段低电平（0）它就亮
这两者的代码正好相反。课件里两种都提供了，大家可以根据自己手里的数码管类型选择。
第三步：看电路图——逗脑IDE内置交互式电路
这是逗脑IDE特别方便的一个功能——内置了电路图。
在课件的顶部的 “电路” 菜单下，可以找到本节课的电路图。
打开电路图后，你会看到ESP32开发板和数码管之间的完整连线图：
- 鼠标移动到引脚上，会显示该引脚的名称
- 鼠标点击连线，会清晰的看到开发板和数码管相连的两个引脚
这个交互式电路图非常直观，对照着去接线，不用担心连错引脚。课件里还列出了需要用到的配件清单，每一步怎么连接都配有实拍图，新手照着做完全没问题。
第四步：一键打开代码，直接运行
接线完成了，接下来就是代码环节。
课件提供了两种代码——共阴极和共阳极，你可以根据自己手里数码管的类型选择。
我们以共阴极代码为例，找到对应的代码块，点击 “打开” 按钮，代码自动加载到编辑器中。
import machine
import time
a = machine.Pin(13, machine.Pin.OUT)
b = machine.Pin(12, machine.Pin.OUT)
c = machine.Pin(14, machine.Pin.OUT)
d = machine.Pin(27, machine.Pin.OUT)
e = machine.Pin(26, machine.Pin.OUT)
f = machine.Pin(25, machine.Pin.OUT)
g = machine.Pin(33, machine.Pin.OUT)
dot = machine.Pin(32, machine.Pin.OUT)
number_led = [a, b, c, d, e, f, g, dot]
number_dict = {
0: "11111100",
1: "01100000",
2: "11011010",
3: "11110010",
4: "01100110",
5: "10110110",
6: "10111110",
7: "11100000",
8: "11111110",
9: "11110110",
"open": "11111111",
"close": "00000000"
}
def show_number(number):
if number_dict.get(number):
i = 0
for bit in number_dict.get(number):
if bit == "1":
number_led[i].value(1)
else:
number_led[i].value(0)
i += 1
def main():
# show_number("open") # 全亮
# show_number("close") # 全灭
for i in range(10):
show_number(i)
time.sleep(0.3)
if __name__ == "__main__":
main()
整个代码不需要修改任何内容——引脚已经根据电路图配好了，数字字典已经定义好了，直接保存就能用。
第五步：保存到开发板，看效果！
按 Ctrl + S 保存，选择你的ESP32开发板设备，给文件命名（比如led_display.py），点击保存。
保存成功后，点击运行按钮。
数码管开始依次显示：0、1、2、3、4、5、6、7、8、9，然后循环。
从点灯到显示数字，你的技能在升级
回顾一下这一路走来的路径：
| 课程 | 核心知识点 | 成果 |
|---|---|---|
| 第一课 | GPIO输出 | 点亮LED |
| 第二课 | 延时控制 | LED闪烁 |
| 第三课 | PWM模拟 | 呼吸灯 |
| 第四课 | WiFi连接 | 联网通信 |
| 第五课 | UDP控制 | 远程遥控LED |
| 第六课 | 多引脚协同控制 | 数码管显示0-9 |
这节课最大的突破是： 从控制一颗LED，升级到了同时控制8颗LED协同工作。这个思维转变很重要——以后控制RGB彩灯、点阵屏、LCD屏幕，原理都是一样的。
数码管的应用场景也非常广：
- 电子钟、计时器
- 温度湿度显示
- 计数器、跑马灯
- 智能家居面板
学会了这节课，你就掌握了多引脚协同输出的核心技能。
去官网（**www.dounao.cn**）下载逗脑IDE，准备好ESP32开发板和数码管，跟着第六节课走一遍。从接线到运行，一站式搞定。
有任何问题或建议，欢迎在评论区留言告诉我们。
