前面我们学了点亮单颗LED、控制数码管显示数字，今天我们要玩点更炫酷的——8x8点阵屏。
你在地铁站台看到的列车到站显示屏、商场门口的广告牌、甚至一些酷炫的电子徽章，背后都是点阵屏在干活。它其实就是64颗LED灯排成了一个8x8的方阵，控制哪些灯亮，就能组合出各种图案——数字、字母、箭头、爱心，甚至简单的动画。
今天这节课，就带大家从零开始，让8x8点阵屏亮起来，再让它动起来！
第一步：找到课程，看看能做出什么效果

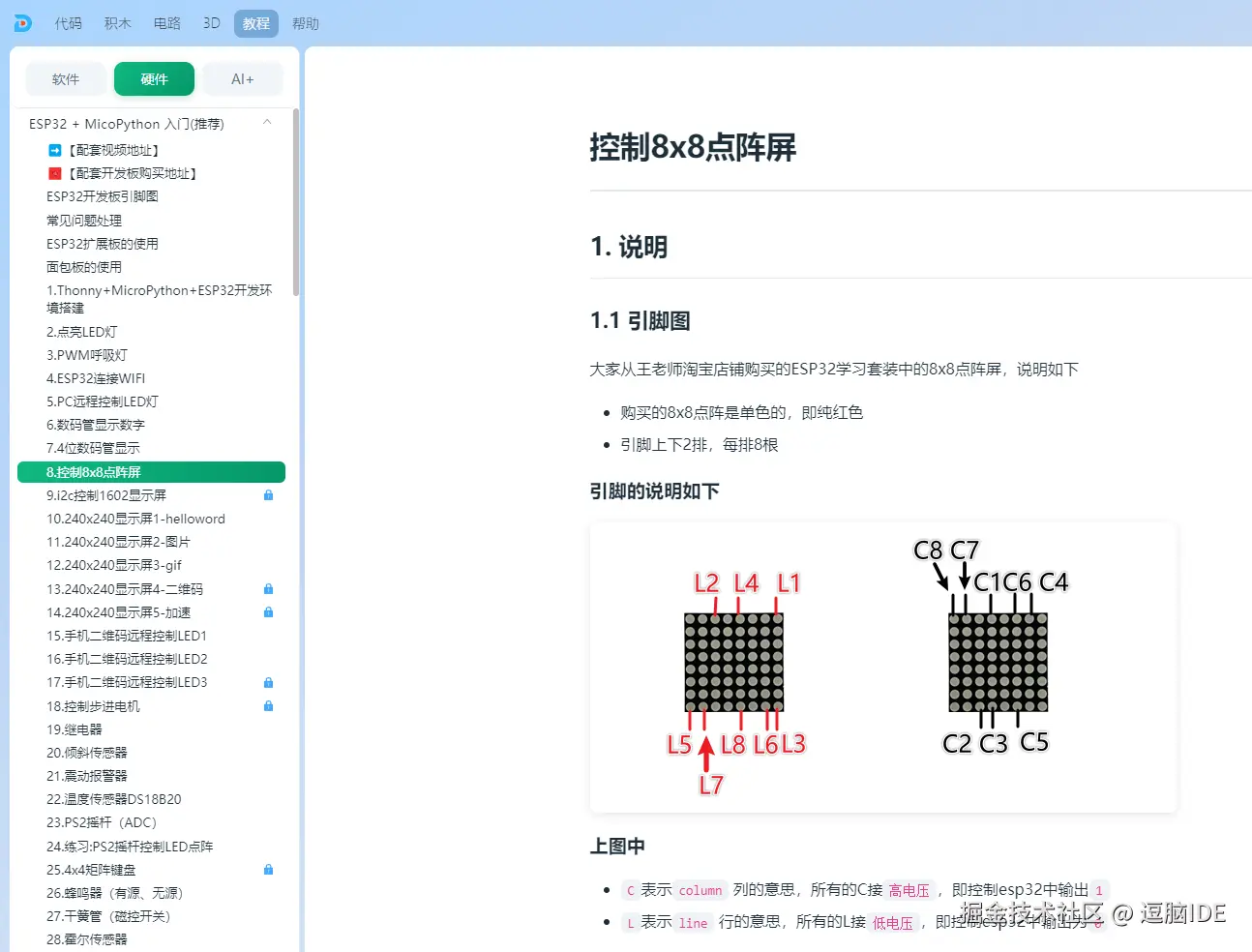

打开逗脑IDE，点击顶部 “教程”，在 “硬件” → “ESP32 + MicroPython” 分类下，找到第8节课——控制8x8点阵屏。
第二步：了解点阵屏的原理
关键概念：

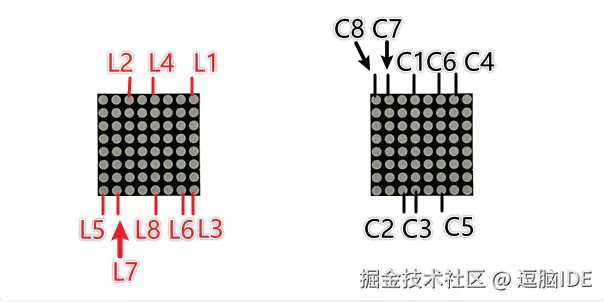

点阵屏的64颗LED灯，通过 8行（Row）× 8列（Column） 的方式来控制：
- L（Line/行）：控制哪一行导通。对应的引脚接低电压（0），即ESP32输出0。
- C（Column/列）：控制哪一列导通。对应的引脚接高电压（1），即ESP32输出1。
当某一行接低电平、某一列接高电平时，它们交叉点的那颗LED灯就会亮起。
打个比方： 就像电影院选座位，行是第几排，列是第几座，同时选中才能让那个位置的人站起来（亮灯）。
第三步：一分钟快速测试——先点亮一颗灯！
如果你是第一次接触点阵屏，最怕的就是连错线、没效果、不知道自己弄对了没有。
所以课程里特意安排了一个**“一分钟快速测试”环节**——不用写代码，先把一颗LED灯点亮再说！
操作步骤：
- 从ESP32的 3.3V 引脚，通过一个 220欧姆电阻，连接到点阵屏的 C7（第7列） 引脚
- 从ESP32的 GND 引脚，直接连接到点阵屏的 L5（第5行） 引脚

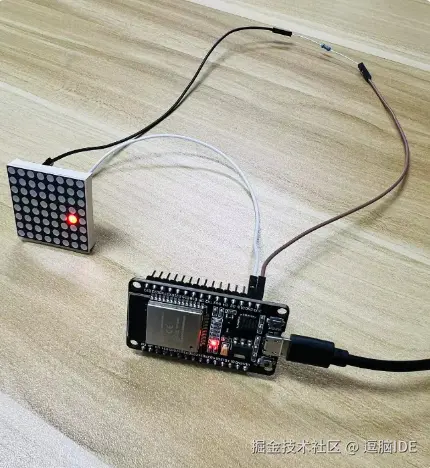

如果连接正确，你会看到点阵屏从上往下数第5行、从左往右数第7列的那个LED灯亮起来了！
第四步：动手接线——行列都要连
快速测试通过后，就可以把所有引脚都接上了。
课程中提供了完整的引脚对照表和接线图，按照图上的对应关系，把ESP32的GPIO引脚和点阵屏的引脚一一连接起来。
| 点阵屏引脚 | 连接ESP32引脚 | 点阵屏引脚 | 连接ESP32引脚 |
|---|---|---|---|
| L1（行1） | GPIO32 | C1（列1） | GPIO19 |
| L2（行2） | GPIO33 | C2（列2） | GPIO18 |
| L3（行3） | GPIO25 | C3（列3） | GPIO5 |
| L4（行4） | GPIO26 | C4（列4） | GPIO17 |
| L5（行5） | GPIO27 | C5（列5） | GPIO16 |
| L6（行6） | GPIO14 | C6（列6） | GPIO4 |
| L7（行7） | GPIO12 | C7（列7） | GPIO2 |
| L8（行8） | GPIO13 | C8（列8） | GPIO15 |
新手注意： 所有连线中，务必串联1个200~300欧姆的电阻，否则电流过大会烧坏点阵屏！课程里特别强调了这一点，大家千万别忽略。
第五步：一键打开代码，直接运行
硬件搞定了，接下来就是代码环节。
找到课件中的示例代码块，点击 “打开” 按钮，代码自动加载到编辑器中。
代码不需要任何修改——引脚已经按照电路图配好了，直接保存就能运行。
第六步：保存到开发板，看效果！

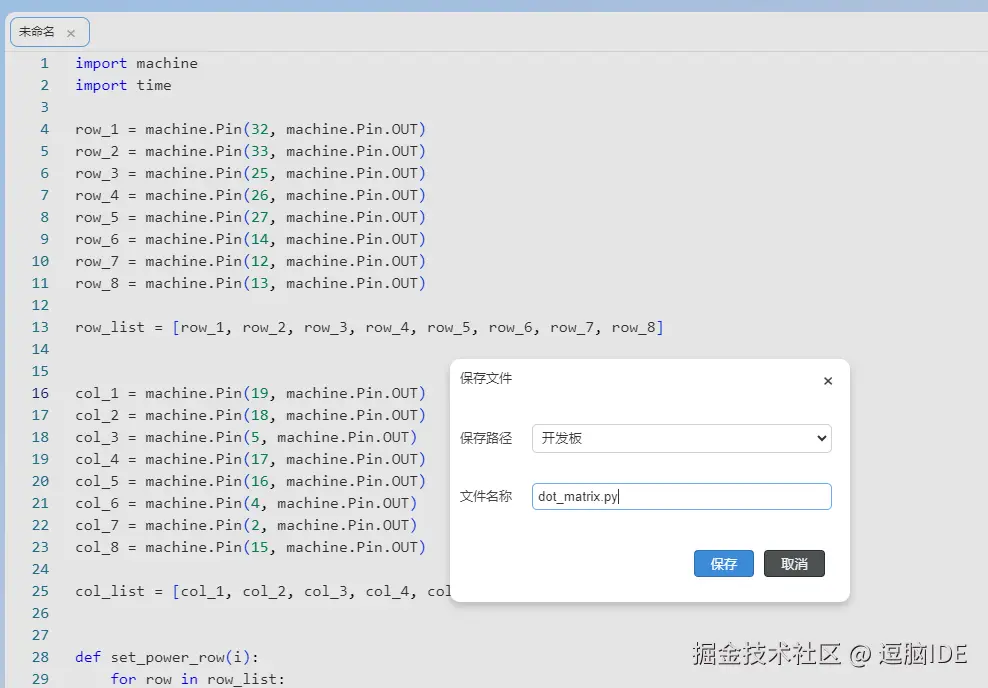

按 Ctrl + S 保存，选择ESP32开发板设备，给文件命名（比如dot_matrix.py），点击保存。
保存成功后，点击运行按钮，就会看到动态箭头左右移动的效果。
从控制一颗LED到“绘制”一幅像素画
回顾一下本节课的收获：
| 阶段 | 操作 | 效果 |
|---|---|---|
| 快速测试 | 3.3V→电阻→C7，GND→L5 | 一颗LED灯亮起 |
| 完整接线 | 按引脚对照表连接16根线 | 所有引脚就绪 |
| 打开代码 | 一键加载示例代码 | 无需修改，直接可用 |
| 运行流水灯 | 点击运行 | 光点逐行逐列扫描 |
| 运行箭头动画 | 程序自动切换 | 动态箭头左右移动 |
本节课最大的突破是： 从控制单颗LED，到控制64颗LED组成的阵列，再到让图案动起来。这是像素级显示控制的基础——以后做点阵屏动画、LED矩阵显示器、简易游戏机，原理都是相通的。
应用场景也很多：
- 电子徽章、胸牌
- 地铁到站显示屏
- 商场广告屏
- 创意DIY小项目
如果你想做出更有意思的图案，只要修改img_list里的坐标组合，就能画出爱心、笑脸、数字、字母……一切皆有可能。
全程回顾
| 步骤 | 操作 | 效果 |
|---|---|---|
| 找到课程 | 教程→硬件→ESP32+MicroPython→第8课 | 了解点阵屏原理和效果 |
| 一分钟测试 | 接3.3V→电阻→C7，GND→L5 | 一颗LED亮起，确认硬件OK |
| 完整接线 | 按引脚对照表连接全部16个引脚 | 硬件准备就绪 |
| 打开代码 | 点击“打开”按钮 | 完整代码进入编辑器 |
| 保存运行 | Ctrl+S → 选择ESP32 → 运行 | 流水灯+动态箭头交替播放 |
去官网（www.dounao.cn**）下载逗脑IDE，准备好ESP32开发板和8x8点阵屏，跟着第七节课走一遍。当看到那一排排像素点在你的控制下有规律地亮起时，那种感觉——**太爽了。
有任何问题或建议，欢迎在评论区留言告诉我们。
