用ESP32-S3开发板开发一个接收消息的BB机

从手机配网到云端 MQTT 消息下发，一个覆盖嵌入式固件、Android App、Cloudflare Worker 和 EMQX Cloud 的端到端 IoT 原型。

github源代码仓库地址

这个项目解决两个看似简单、实际横跨多个系统的问题：

1. 一块刚上电、尚未连接互联网的 ESP32-S3，如何安全、可恢复地拿到家庭 Wi-Fi 配置？
2. 设备联网后，手机如何不再依赖局域网，经过云端向指定设备发送消息？

项目目前已经跑通完整链路：Android 手机连接 ESP32 临时热点，将 2.4GHz Wi-Fi 凭据交给设备；设备验证联网成功后才持久化配置，随后通过 TLS 连接 EMQX。手机还可以 调用 Cloudflare Worker，由 Worker 将显示命令发布到 MQTT，ESP32 收到后通过串口、RGB 指示灯和 ACK 主题反馈结果。

当前使用的开发板是 YD-ESP32-23 / ESP32-S3-N16R8。OLED显示屏和蜂鸣器尚未接入， 因此消息展示暂时由串口输出和蓝灯闪烁代替，但云端到设备的消息链路已经完整闭环。

项目能力

• 长按 BOOT 5 秒进入 SoftAP 配网，短按可退出配网模式。
• Android 10 及以上通过系统 Wi-Fi 弹窗连接 esp32-xxx 临时热点。
• ESP32 提供本地 HTTP JSON API，负责设备信息、Wi-Fi 扫描、配置和状态查询。
• 每次启动配网模式都会生成随机 X-Provisioning-Token，保护修改类接口。
• 新 Wi-Fi 凭据只有在设备成功联网并取得 IP 后才会写入 NVS。
• 已保存凭据不会因一次切换失败或退出配网而被覆盖。
• ESP32 使用 TLS 8883 端口连接 EMQX，并支持自动重连和网络诊断。
• Android 通过 Cloudflare Worker 发送消息，无需再次连接 ESP32 热点。
• Worker 校验 Bearer Token、设备 ID、消息长度和时长，再以 QoS 1 发布 MQTT 命令。
• 固件订阅设备专属主题，校验命令后发布 ACK 和在线状态。
• App 在本机保存最近 10 条成功发送的消息，但不保存家庭 Wi-Fi 密码。

项目成本

硬件部分（全部费用在40元之内）

• ESP32-S3-N16R8开发板（非官方价格在25元左右）
• 0.96寸1306驱动4针OLED显示屏（可不购买）
• 3针高电平触发有源蜂鸣器（可不购买）
• 10-20cm母对母杜邦线7根（可不购买）

软件部分（费用0元）

• EMQX-MQTT平台，注册完成后使用免费额度
• Serverless平台-Cloudflare Workers，免费部署Workers 和Pages

仓库结构

.
├── android-app/                    # Kotlin + Jetpack Compose 配网与消息 App
├── embedded/
│   ├── firmware/wifi_provisioning/ # ESP32-S3 Arduino 固件
│   ├── hardware_check/             # Arduino 硬件检测程序
│   ├── circuitpython_check.py      # CircuitPython 硬件检查脚本
│   ├── img/                        # 开发板实拍资料
│   └── WIFI_PROVISIONING_PLAN.md   # 配网需求与协议设计记录
├── mqtt/                           # MQTT 证书资料
├── serverless/                     # Cloudflare Worker 消息 API
└── docs/images/                    # README 插画

四个主要边界各自承担一种职责：

模块	运行位置	职责
android-app	Android 手机	引导配网、调用本地设备 API、发送云端消息
embedded	ESP32-S3	SoftAP、HTTP API、NVS、Wi-Fi 状态机、MQTT 客户端
serverless	Cloudflare Workers	公网 API、鉴权、参数校验、调用 EMQX HTTP API
mqtt / EMQX	MQTT Broker	将云端命令路由到指定设备，并承载 ACK 与在线状态

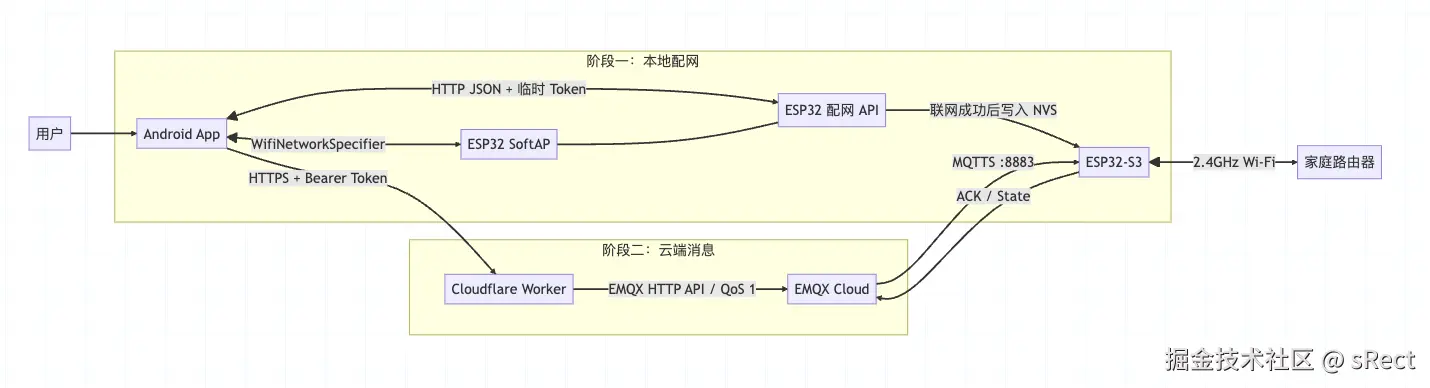

整体架构

配网和消息发送是两条独立链路。配网发生在手机与 ESP32 组成的临时局域网内；消息发送 发生在公网，要求 ESP32 已经连上家庭 Wi-Fi。

第一阶段：让未联网设备拿到 Wi-Fi

1. ESP32 进入配网模式

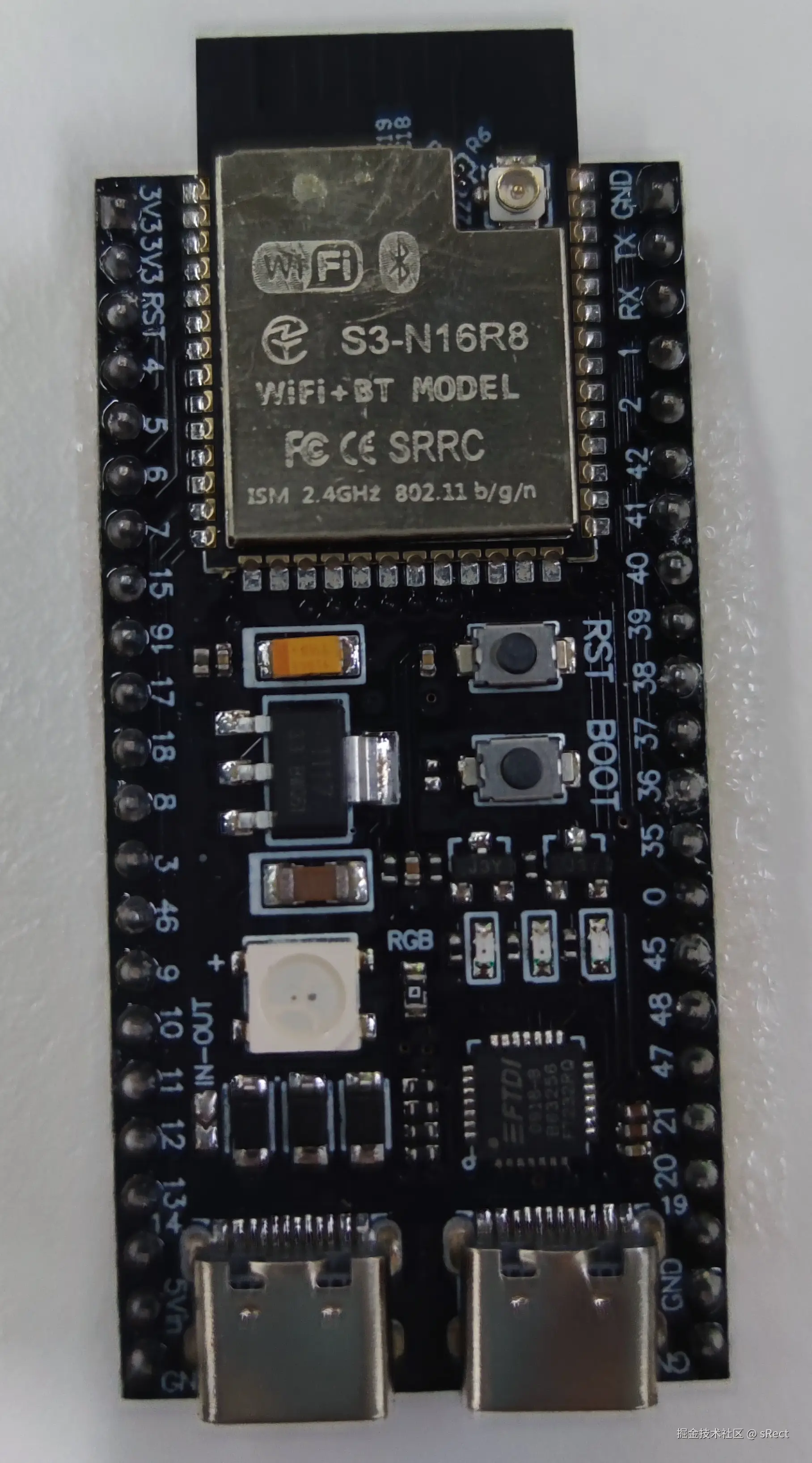

• ESP32-S3-N16R8开发板正面

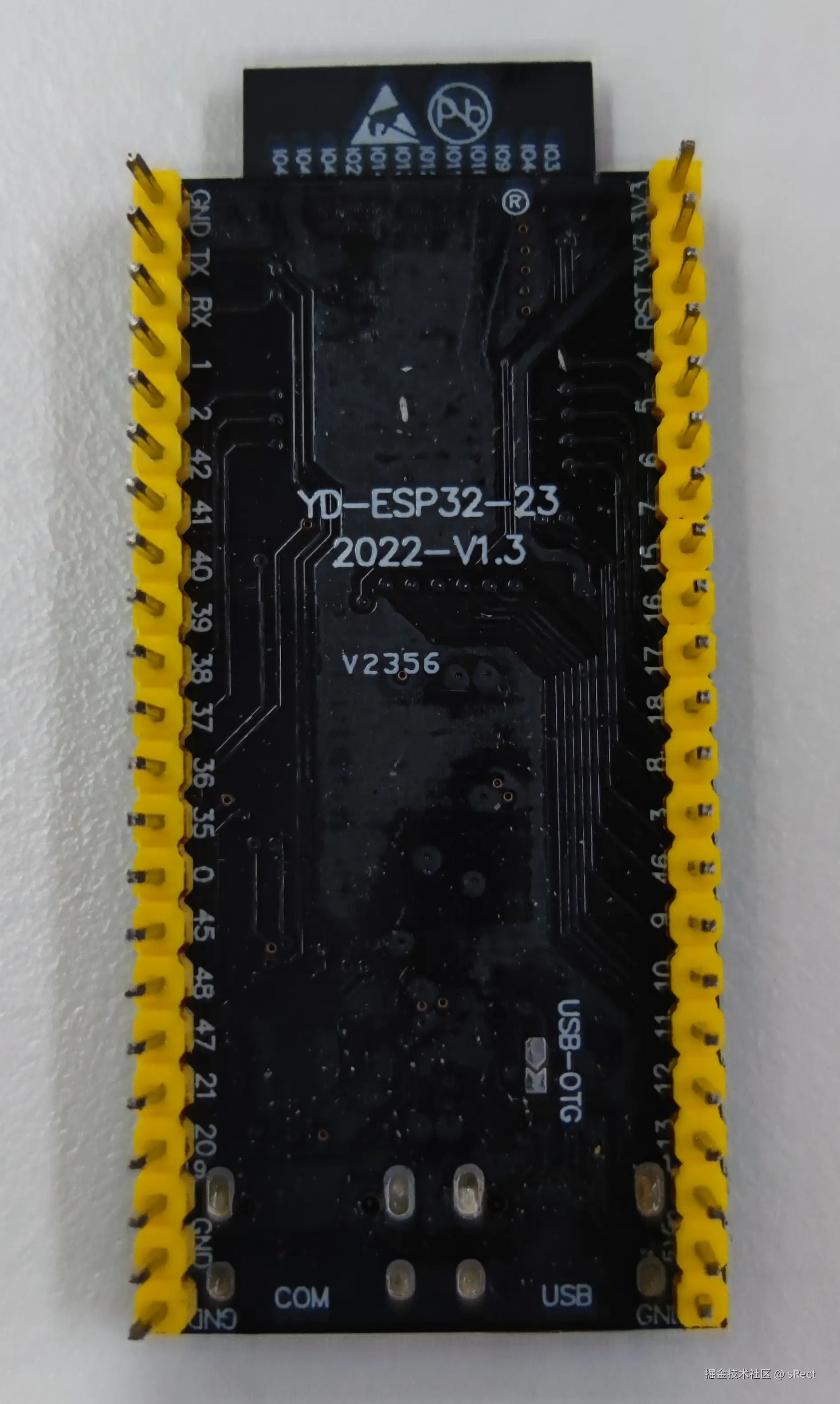

• ESP32-S3-N16R8开发板背面

设备启动时先从 NVS 读取已保存的 SSID、密码和 hasProvisionedBefore。如果存在有效 配置，固件会直接尝试连接；否则等待用户长按 BOOT。

长按 5 秒后，设备会：

1. 根据 eFuse MAC 生成设备 ID。
2. 取设备 ID 最后三位生成热点名，例如 esp32-c9c。
3. 生成 16 字节随机配网令牌。
4. 以 WIFI_AP_STA 模式启动开放热点。
5. 将 SoftAP 固定为 192.168.4.1，启动 DNS 和 HTTP 服务。
6. 用蓝色呼吸灯告诉用户设备正在等待配网。

固件中的核心逻辑如下（节选）：

void startProvisioningMode() {
  String ssidSuffix = deviceId.substring(deviceId.length() - 3);
  ssidSuffix.toLowerCase();
  apSsid = "esp32-" + ssidSuffix;
  provisioningToken = makeProvisioningToken();

  WiFi.mode(WIFI_AP_STA);
  const IPAddress apIp(192, 168, 4, 1);
  WiFi.softAP(apSsid.c_str(), nullptr, apChannel, false, 4);
  WiFi.softAPConfig(apIp, apIp, IPAddress(255, 255, 255, 0));

  dnsServer.start(53, "*", apIp);
  server.begin();
  provisioningState = ProvisioningState::kAwaitingConfig;
}

ESP32-S3 只有一套 2.4GHz 无线电。设备已经连接家庭 Wi-Fi 时再次打开 AP，AP 与 STA 需要共享信道，因此固件优先沿用当前 STA 信道，避免切换 Wi-Fi 时出现底层配置失败。

2. Android 请求连接设备热点

Android 10 之后，应用不能静默切换 Wi-Fi。App 使用 WifiNetworkSpecifier 描述目标 热点，再由系统弹窗让用户确认。这个确认过程不能绕过，也是实际配网体验的一部分。

val specifier = WifiNetworkSpecifier.Builder()
    .setSsid(ssid)
    .build()

val request = NetworkRequest.Builder()
    .addTransportType(NetworkCapabilities.TRANSPORT_WIFI)
    .removeCapability(NetworkCapabilities.NET_CAPABILITY_INTERNET)
    .setNetworkSpecifier(specifier)
    .build()

connectivityManager.requestNetwork(request, callback, 30_000)

设备热点没有互联网，Android 可能提示“此网络无法访问互联网”，这是正常现象。App 获得系统返回的 Network 对象后，不会修改全局网络，而是用 network.openConnection() 将 ESP32 API 请求明确绑定到临时热点。这样即使手机同时保留 蜂窝网络，也不会把 192.168.4.1 的请求错误地发到公网。

3. 建立一次性配网会话

App 首先匿名读取设备信息：

GET http://192.168.4.1/api/v1/device

响应包含设备 ID、固件版本、历史配网状态和本次会话令牌：

{
  "deviceModel": "ESP32-S3-N16R8",
  "deviceId": "7CE8B1B1FC9C",
  "firmwareVersion": "0.4.1",
  "provisioningState": "awaiting_config",
  "hasProvisionedBefore": true,
  "apSsid": "esp32-c9c",
  "provisioningToken": "本次启动随机生成的令牌"
}

除设备信息外，其余配网接口都必须带上令牌：

X-Provisioning-Token: <token>

固件统一校验该请求头，令牌错误会返回 401 INVALID_PROVISIONING_TOKEN。令牌只存在于 本次配网进程中，重启设备或重新进入配网模式后会发生变化。

4. 扫描并提交家庭 Wi-Fi

App 调用 /wifi/scan，ESP32 扫描附近网络并返回 SSID、RSSI、信道和加密类型。App 去重后按信号强度排序，只让用户选择实际可见的网络。ESP32-S3 仅支持 2.4GHz，因此 家庭路由器必须开启 2.4GHz 频段。

用户输入密码后，App 提交：

POST /api/v1/wifi/config
Content-Type: application/json
X-Provisioning-Token: <token>

{
  "ssid": "HomeWiFi",
  "password": "example-password"
}

固件限制 SSID 为 1–32 字节，密码为空或 8–63 字节，并限制请求体大小。请求通过后返回 202 Accepted，随后以 AP + STA 共存模式尝试连接家庭路由器。

5. 轮询状态，成功后才保存

App 每秒轮询一次 /wifi/status。状态机包括：

unprovisioned → awaiting_config → connecting → connected
                                      └──────→ failed

这里最重要的设计是“先验证，后覆盖”：用户提交的新 SSID 和密码先放在内存中；只有 ESP32 已连接路由器并取得非零 IP，固件才把新凭据写入 NVS。如果连接失败，旧配置仍然 保留，避免一次输错密码就让原本可用的设备彻底离线。

void processConnectionState() {
  if (provisioningState != ProvisioningState::kConnecting) return;

  if (WiFi.status() == WL_CONNECTED &&
      WiFi.localIP() != IPAddress(0, 0, 0, 0)) {
    finishSuccessfulConnection(); // 在这里保存 NVS
    return;
  }

  if (millis() - connectionStartedAt >= Config::kConnectionTimeoutMs) {
    finishFailedConnection();
  }
}

成功后 App 释放设备网络，Android 自动恢复原网络。ESP32 会暂时保留热点供 App 读到 最终状态，然后关闭 SoftAP，RGB 指示灯切换为低亮度绿色常亮。

完整时序如下：

sequenceDiagram
    actor User as 用户
    participant App as Android App
    participant OS as Android 系统
    participant ESP as ESP32-S3
    participant Router as 2.4GHz 路由器

    User->>ESP: 长按 BOOT 5 秒
    ESP->>ESP: 启动 esp32-xxx 与蓝色呼吸灯
    App->>OS: 请求连接指定 SoftAP
    OS->>User: 显示系统确认弹窗
    User-->>OS: 允许连接
    OS-->>App: 返回绑定热点的 Network
    App->>ESP: GET /api/v1/device
    ESP-->>App: 设备信息 + 临时 Token
    App->>ESP: GET /api/v1/wifi/scan
    ESP-->>App: 2.4GHz 网络列表
    User->>App: 选择 SSID 并输入密码
    App->>ESP: POST /api/v1/wifi/config
    ESP->>Router: 尝试连接
    loop 每秒查询，最多约 22 秒
        App->>ESP: GET /api/v1/wifi/status
        ESP-->>App: connecting / connected / failed
    end
    Router-->>ESP: DHCP 地址
    ESP->>ESP: 成功后写入 NVS
    ESP-->>App: connected
    App->>OS: 释放设备网络
    ESP->>ESP: 延时关闭 SoftAP，绿灯常亮

第二阶段：从 App 向设备发送消息

完成配网后，手机和 ESP32 不需要在同一个局域网。App 通过 HTTPS 调用 Worker，Worker 再通过 EMQX 的 HTTP API 发布 MQTT 命令。

1. Android 调用 Worker

App 将 Worker 地址、目标设备 ID 和本机构建时读取的 Token 放入 BuildConfig。请求格式：

POST /api/v1/devices/7CE8B1B1FC9C/messages
Authorization: Bearer <APP_API_TOKEN>
Content-Type: application/json

{
  "text": "Hello ESP32",
  "displayDurationMs": 10000,
  "buzzerDurationMs": 3000
}

文字限制为 1–120 个 Unicode 字符。发送成功后，App 保存 messageId、文字和本地发送 时间到 SharedPreferences，仅保留最近 10 条记录。

2. Worker 校验并发布 MQTT

Worker 不只是转发器，它承担公网入口的边界检查：

• 使用近似常量时间比较校验 Bearer Token。
• 只允许配置中的单个设备 ID。
• 限制请求体不超过 4096 字节。
• 校验文字、显示时长和蜂鸣时长。
• 为每条消息生成 UUID。
• 以 QoS 1、非 retained 消息发布到设备专属主题。

发布给 EMQX 的关键代码如下：

await fetch(`${env.EMQX_API_URL}/publish`, {
  method: "POST",
  headers: {
    authorization: basicAuthorization(env.EMQX_APP_ID, env.EMQX_APP_SECRET),
    "content-type": "application/json"
  },
  body: JSON.stringify({
    topic: env.DEVICE_COMMAND_TOPIC,
    qos: 1,
    retain: false,
    payload_encoding: "plain",
    payload: JSON.stringify(message)
  })
});

这里选择 retain: false，是为了避免设备离线后重新连接时把一条旧的临时显示命令当成 新消息再次执行。QoS 1 则让 Broker 至少确认一次消息投递。

3. ESP32 通过 TLS 接收命令

ESP32 在获取可信系统时间后，使用 DigiCert Global Root G2 CA 校验 EMQX 证书，并通过 8883 端口建立 TLS 连接。客户端 ID 和用户名均由设备 ID 派生：

客户端：esp32-7CE8B1B1FC9C
订阅：devices/7CE8B1B1FC9C/commands/display
发布：devices/7CE8B1B1FC9C/ack
发布：devices/7CE8B1B1FC9C/state

收到消息后，固件会解析 JSON，并再次检查 messageId、目标 deviceId、命令类型和 文字内容，不能只依赖 Broker 的主题隔离。

if (messageId[0] == '\0' ||
    strcmp(targetDeviceId, deviceId.c_str()) != 0 ||
    strcmp(type, "display") != 0 || text[0] == '\0') {
  publishCommandAck(messageId, "rejected", "INVALID_COMMAND");
  return;
}

Serial.printf("[mqtt] Text: %s\n", text);
rgbLedWrite(RGB_BUILTIN, 0, 0, Config::kButtonHoldLedBrightness);
publishCommandAck(messageId, "received");

在 OLED 和蜂鸣器接入之前，串口打印和 250ms 蓝灯闪烁就是端到端确认信号。之后只需在 同一处理函数中替换为真正的显示与蜂鸣驱动，云端协议不需要变化。

sequenceDiagram
    actor User as 用户
    participant App as Android App
    participant Worker as Cloudflare Worker
    participant EMQX as EMQX Cloud
    participant ESP as ESP32-S3

    User->>App: 输入文字并发送
    App->>Worker: HTTPS POST + Bearer Token
    Worker->>Worker: 鉴权、校验、生成 messageId
    Worker->>EMQX: HTTP API 发布 QoS 1 消息
    EMQX-->>Worker: 接受发布
    Worker-->>App: 202 Accepted + messageId
    EMQX->>ESP: MQTTS display command
    ESP->>ESP: 校验、串口输出、蓝灯闪烁
    ESP->>EMQX: ACK: received

接口与主题速查

ESP32 本地 API

基础地址：http://192.168.4.1/api/v1

方法	路径	Token	作用
GET	/device	否	获取设备信息和本次配网 Token
GET	/wifi/scan	是	扫描附近 Wi-Fi
POST	/wifi/config	是	提交候选 SSID 和密码
GET	/wifi/status	是	查询连接状态和错误原因
POST	/wifi/reset	是	清空 NVS 并重启
POST	/device/reboot	是	重启设备

Worker 公网 API

方法	路径	作用
GET	/health	检查服务配置和可用性，不返回秘密
POST	/api/v1/devices/:deviceId/messages	鉴权后发布设备显示命令

MQTT 主题

方向	主题	retained	说明
云端 → 设备	devices/:deviceId/commands/display	否	临时显示命令
设备 → 云端	devices/:deviceId/ack	否	接收或拒绝结果
设备 → 云端	devices/:deviceId/state	是	在线状态、固件版本和 IP

从零运行项目

1. 烧录 ESP32 固件

使用 Arduino IDE 打开：

embedded/firmware/wifi_provisioning/wifi_provisioning.ino

开发板配置：

Board: ESP32S3 Dev Module
Flash Size: 16MB (128Mb)
Flash Mode: QIO 80MHz
PSRAM: OPI PSRAM
Partition Scheme: 16M Flash (3MB APP/9.9MB FATFS)
CPU Frequency: 240MHz (WiFi)
Upload Speed: 460800
Upload Mode: UART0 / Hardware CDC
USB CDC On Boot: Disabled

安装 Arduino 库：

ArduinoJson
PubSubClient

复制 MQTT 密钥示例，并填写设备在 EMQX 中的认证密码：

cd embedded/firmware/wifi_provisioning
cp mqtt_secrets.h.example mqtt_secrets.h

mqtt_secrets.h 已被 Git 忽略。烧录后打开 115200 波特率串口监视器，可以看到设备 ID、 联网状态、MQTT 连接过程和收到的消息。

2. 配置并部署 Worker

进入 Worker 工程并安装依赖：

cd serverless
npm install

Cloudflare 环境需要配置以下变量或 Secret：

名称	类型	用途
EMQX_API_URL	Text	EMQX v5 HTTP API 地址
DEVICE_ID	Text	当前允许访问的设备 ID
DEVICE_COMMAND_TOPIC	Text	设备命令主题
EMQX_APP_ID	Secret	EMQX API Key
EMQX_APP_SECRET	Secret	EMQX API Secret
APP_API_TOKEN	Secret	Android 调用 Worker 的 Bearer Token

本地开发可将 .dev.vars.example 复制为 .dev.vars 并填入测试值；真实值不能提交。

npm test
npm run dev
npm run deploy

wrangler.jsonc 开启了 keep_vars，部署代码时不会删除 Cloudflare 控制台中已有的变量和 Secret。

3. 构建 Android App

在 Android Studio 中打开 android-app/，安装 Android SDK 36，使用 JDK 17。让 Android Studio 生成 android-app/local.properties 后，在其中追加：

APP_API_TOKEN=与Cloudflare中一致的Token

不要覆盖 Android Studio 写入的 sdk.dir。local.properties 已被 Git 忽略，仓库只保留 占位示例。Token 修改后需要重新构建 APK，因为它会被编译进 BuildConfig。

命令行构建与测试：

cd android-app
./gradlew test
./gradlew assembleDebug

Wi-Fi 配网必须使用真机验证：模拟器无法可靠测试附近 Wi-Fi、系统连接确认弹窗和无互联网 热点的路由行为。Android 13 及以上需要“附近的 Wi-Fi 设备”权限；Android 10–12 使用 相关 Wi-Fi API 时仍需要位置权限。

安全设计与当前边界

这个项目已经把“本地配网凭据”和“公网控制凭据”分开处理，但当前仍是单设备原型，不能 直接等同于量产安全方案。

风险点	当前措施	量产建议
开放 SoftAP 被旁观者访问	修改接口要求每次启动随机 Token	使用二维码携带设备秘密，增加应用层加密和配网超时
家庭 Wi-Fi 密码泄露	只在本地热点传输；不打印、不在 App 持久化	启用加密配网协议与 NVS Encryption
错误配置覆盖可用凭据	联网并取得 IP 后才写 NVS	增加双分区配置、回滚计数和恢复策略
Worker 被未授权调用	Bearer Token + 设备 ID + 输入校验	用户登录、短期令牌、设备归属和限流
Token 被逆向 APK 获取	Token 仅存本机配置但会编译进 APK	不在客户端保存长期共享秘密
MQTT 被窃听或冒充	TLS CA 校验、设备独立账号和主题	每设备证书、最小 ACL、密钥轮换
固件被篡改	当前尚未启用硬件安全能力	Secure Boot、Flash Encryption、签名 OTA

特别需要注意：SoftAP 虽然有临时 Token，但目前仍是开放热点，而且本地 HTTP 是明文。 这足以支持受控环境中的原型验证，不适合在不可信公共环境直接量产部署。

故障排查

手机找不到 esp32-xxx

• 确认持续按住 BOOT 满 5 秒，而不是短按。
• 观察板载 RGB 是否呈蓝色呼吸。
• 打开 115200 串口，检查是否输出 Provisioning mode started。
• 如果设备已联网，再次配网时 AP 会与家庭 Wi-Fi 共用信道。

Android 已连接热点，但读不到设备

• 接受系统的“连接到设备”弹窗。
• 不要因为“无互联网”提示而切断热点。
• 确认请求通过返回的 Network 执行，而不是普通 URL.openConnection()。
• 检查地址是否仍为 http://192.168.4.1。

ESP32 连不上家庭 Wi-Fi

• 确认使用 2.4GHz，而不是仅开启 5GHz 的 SSID。
• 检查密码长度和字符是否正确。
• 查看 /wifi/status 返回的 WIFI_NOT_FOUND、 WIFI_AUTH_OR_CONNECTION_FAILED 或 WIFI_CONNECTION_TIMEOUT。
• 失败后旧凭据仍保留，可以退出本次配网再重试。

Worker 返回 401 或 502

• 401 UNAUTHORIZED：检查 App 与 Cloudflare 中的 APP_API_TOKEN 是否一致，并重新构建 App。
• 404 DEVICE_NOT_FOUND：检查 App、Worker 和 ESP32 使用的设备 ID。
• 502 MQTT_PUBLISH_FAILED：检查 EMQX API 地址、App ID、Secret 和 ACL。

ESP32 已联网但收不到 MQTT

• 确认 mqtt_secrets.h 中已经配置设备密码。
• 等待 NTP 同步完成；系统时间不可信时固件不会跳过 TLS 证书校验。
• 检查 8883 端口、DNS 和 Broker CA。
• 固件连续失败会输出 DNS、TCP、TLS 诊断，并在达到阈值后刷新 Wi-Fi 连接。
• 确认 Worker 发布主题与设备订阅主题完全一致。

测试

Worker 使用 Node.js 内置测试运行器覆盖以下场景：

• 健康检查不泄露 Secret。
• 无效 Token 被拒绝。
• 文字与时长参数校验。
• MQTT 消息使用 QoS 1 且不 retained。
• EMQX 错误被映射为 502 MQTT_PUBLISH_FAILED。

cd serverless && npm test
cd android-app && ./gradlew test

硬件链路仍需真机验证，包括 BOOT 按键、RGB 状态、SoftAP、路由器连接、TLS 握手和 MQTT 收发。embedded/hardware_check/ 与 embedded/circuitpython_check.py 可用于开发板基础检查。

后期完善

• 接入 OLED，将 text 和 displayDurationMs 映射为真实显示任务。
• 接入蜂鸣器，并对 buzzerDurationMs 设置硬件级上限。
• 让 Worker 消费 ACK，向 App 展示“Broker 已接受”和“设备已执行”两个不同状态。
• 从单设备固定配置升级为用户、设备绑定和动态主题 ACL。
• 使用二维码承载设备 ID 与配网秘密，减少手工输入。
• 增加消息幂等处理，避免 QoS 1 重投导致重复执行。
• 增加签名 OTA、NVS Encryption、Flash Encryption 和 Secure Boot。
• 建立端到端自动化测试与多设备并发测试。

写在最后

如果文章对您有帮助，可以关注我的个人公众号半个柠檬2020，偶尔也会在公众号上面更新一些自己的学习笔记。
