VFS 对象地图：从 ext4 superblock 到 dentry、inode 和 address_space

上一篇把 struct file 定义为“一次打开实例”。但要回答“文件到底在哪里”，必须同时看到两套结构：

ext4 在块设备上持久化的 superblock、block group、group descriptor、inode table、目录项和 extent tree；
挂载后 Linux 在内存中建立的 VFS struct super_block、mount、dentry、inode 和 address_space。

如果先从一个具体 inode 号开始推导，读者会在尚未理解文件系统几何布局时，就被迫使用 s_blocks_per_group、bg_inode_table 等字段。本文因此改用从顶层向下的阅读顺序：

先抓住一个总原则：Linux 里的“文件”不是某一个结构体，而是同一对象在不同问题下的多种表示。

要回答的问题	关键对象/关系
这段设备字节应按什么格式解释？	on-disk superblock → block group → group descriptor

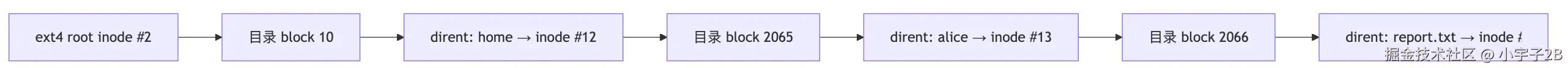

这个名字指向谁？	目录项（磁盘）/ dentry（内存）→ inode number / VFS inode
文件内容落在哪里？	on-disk inode → extent → ext4 block
文件在当前进程的路径视图中出现在哪里？	`struct path = mount + dentry`
已读写的内容缓存在哪里？	inode → `address_space` → folio

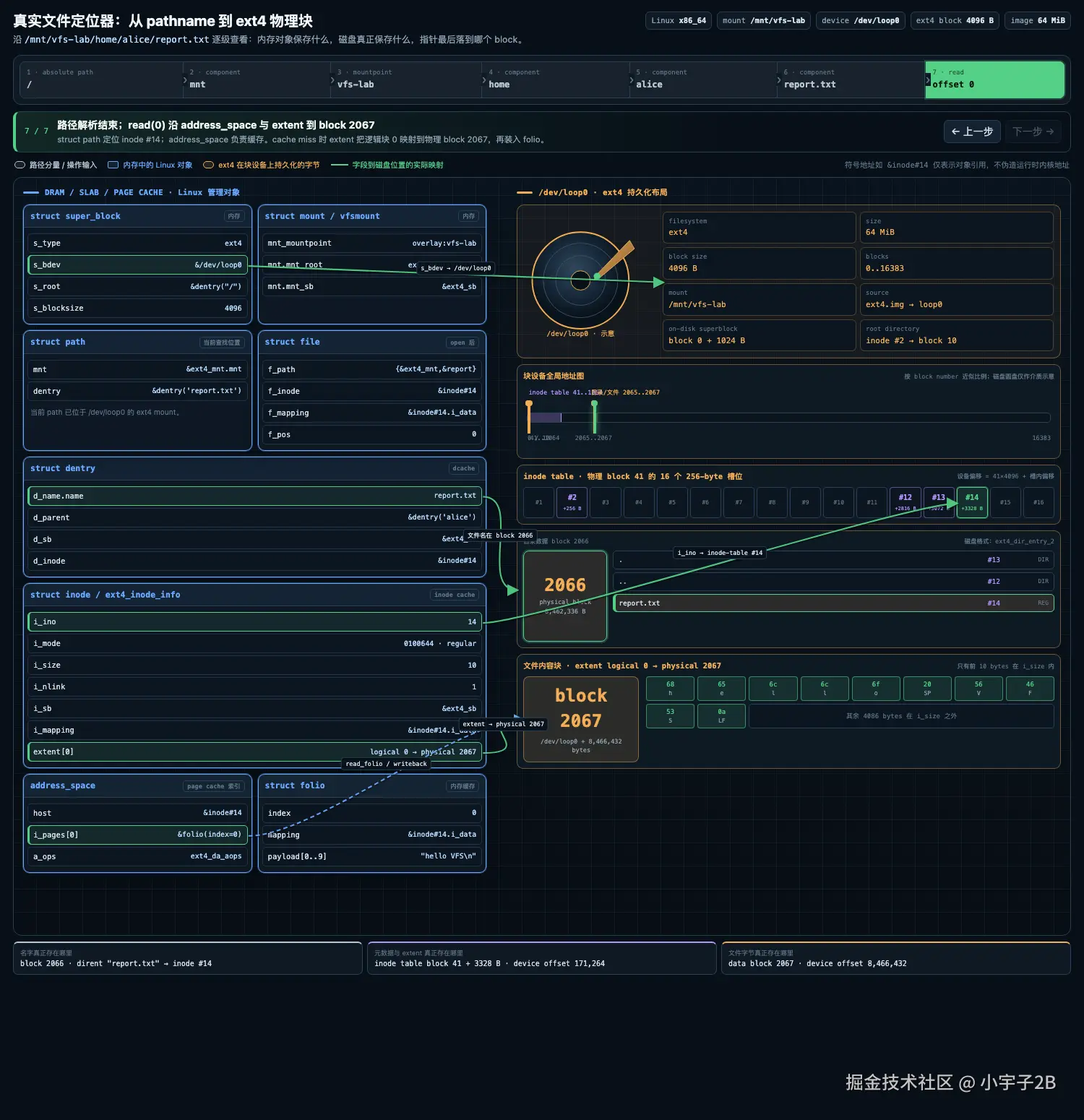

全文只做两次“跨层”：先从 ext4 的磁盘坐标走到一个具体 inode 和数据块，再从 mount namespace 的名字走到同一个 VFS inode。JBD2 事务细节、分配器策略，以及 RCU-walk、符号链接和最终分量的完整规则留给各自后文；这里仅在它们影响对象关系时点到为止。

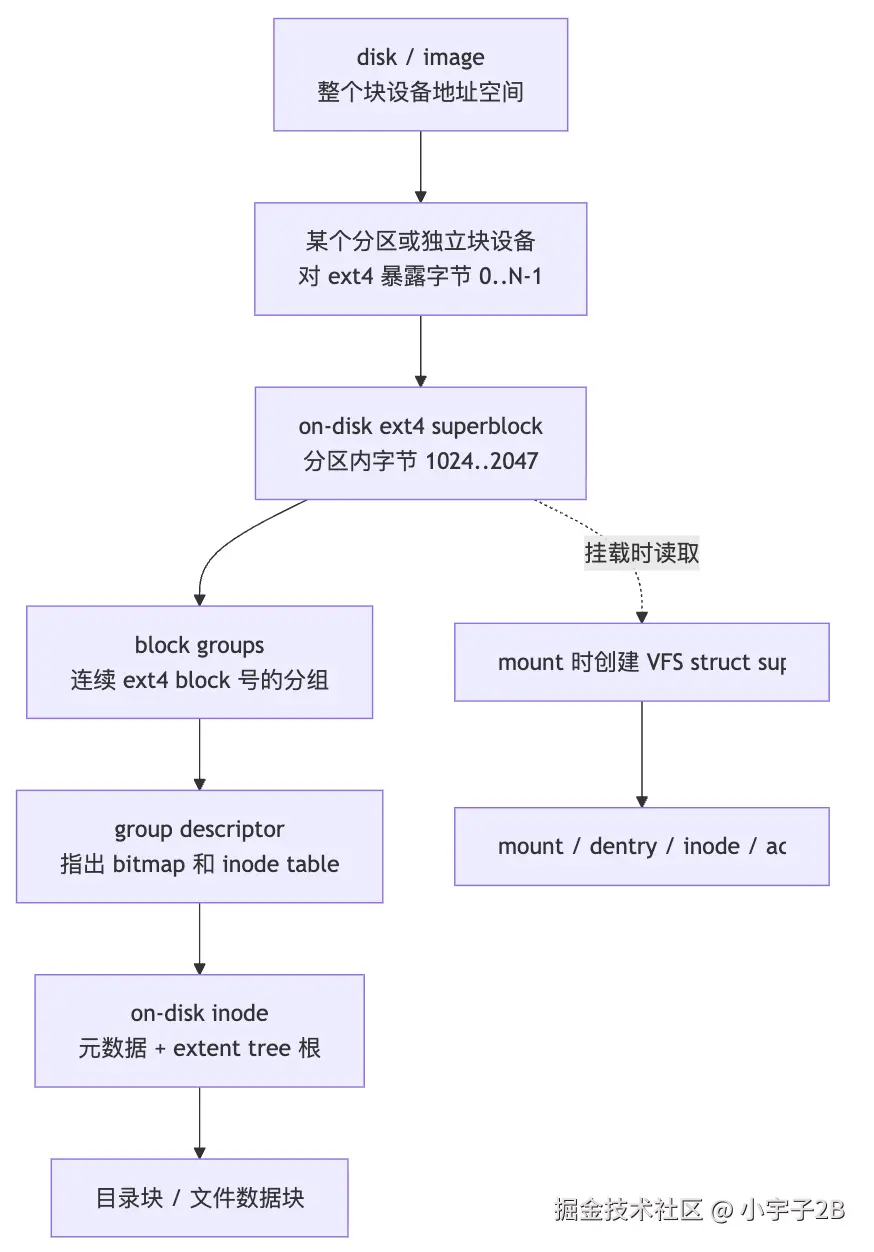

分区边界
  → ext4 on-disk superblock
  → block group
  → group descriptor / bitmap / inode table
  → on-disk inode

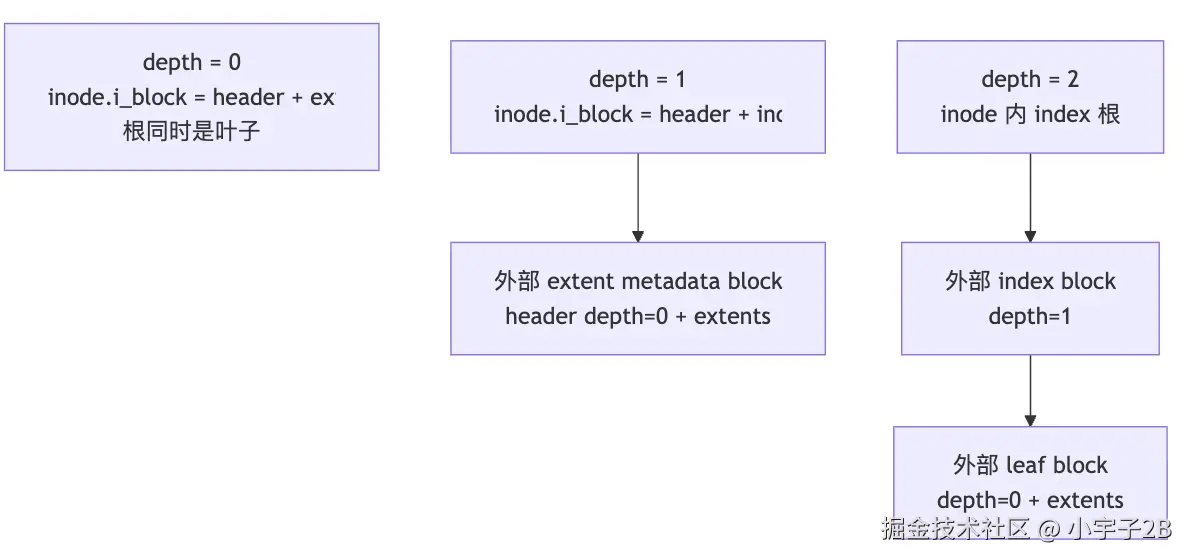

  → 目录项与 extent tree
  → 完整定位一个具体文件
  → 挂载后的 VFS 内存对象

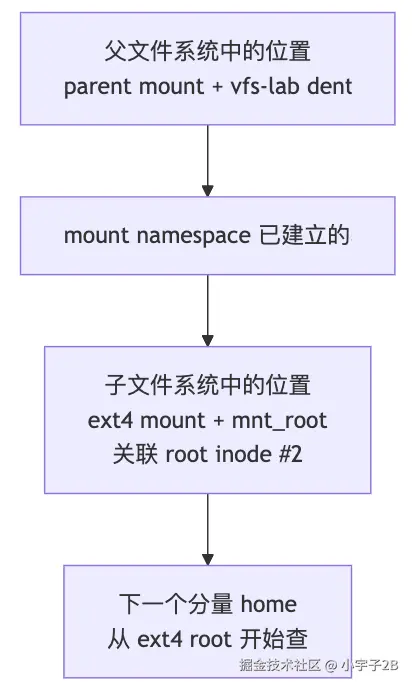

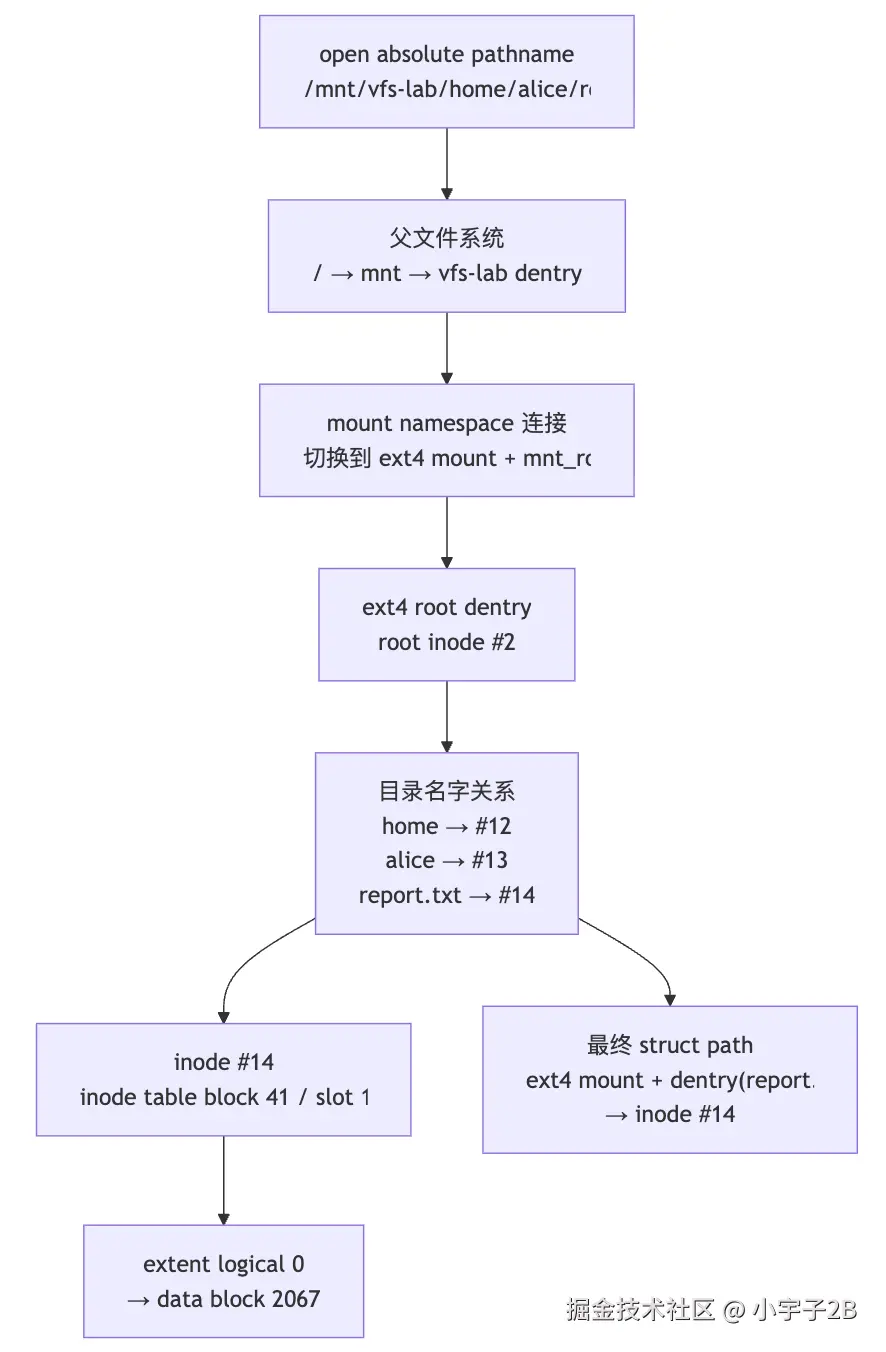

  → 用一次简单路径查找把两侧接起来

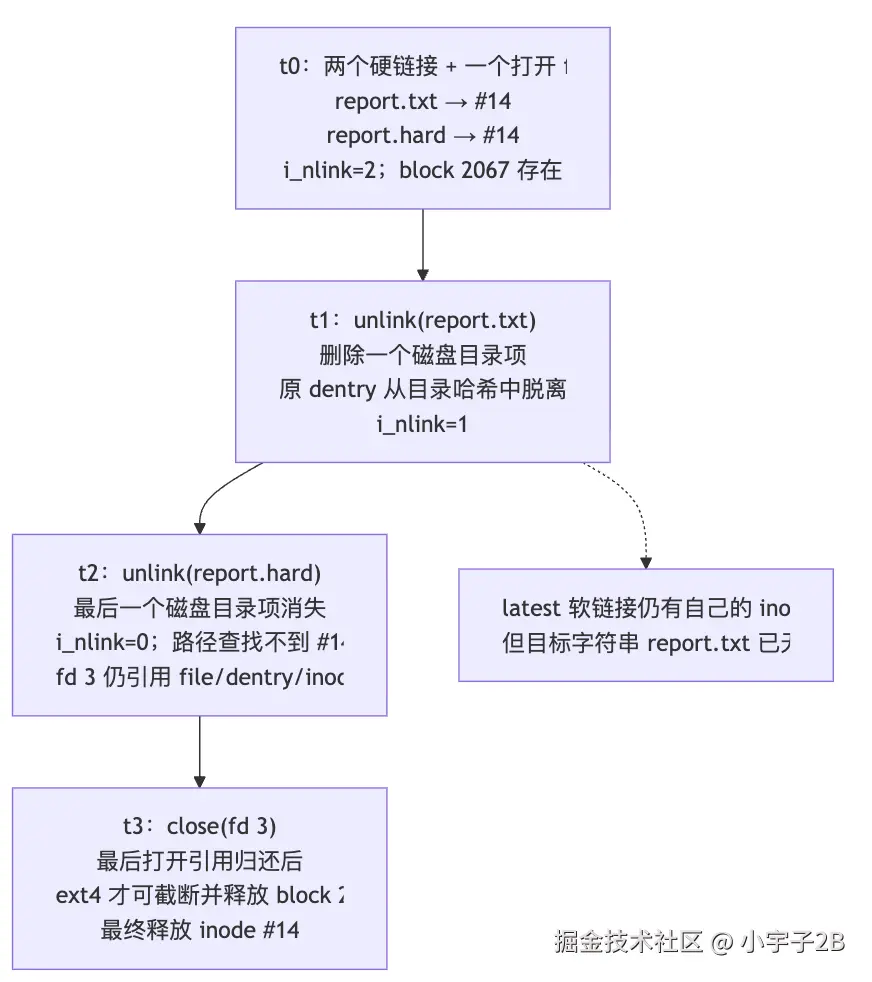

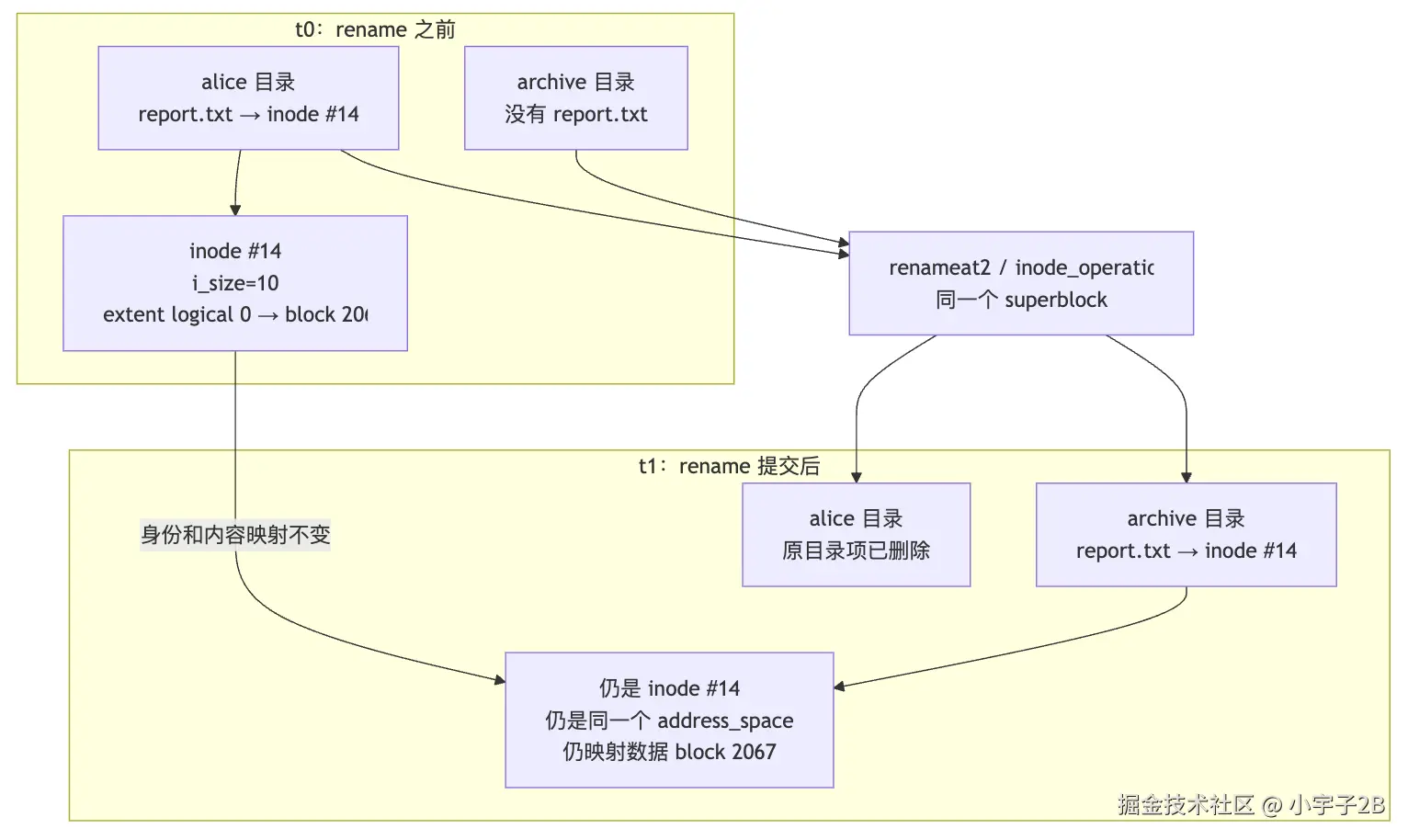

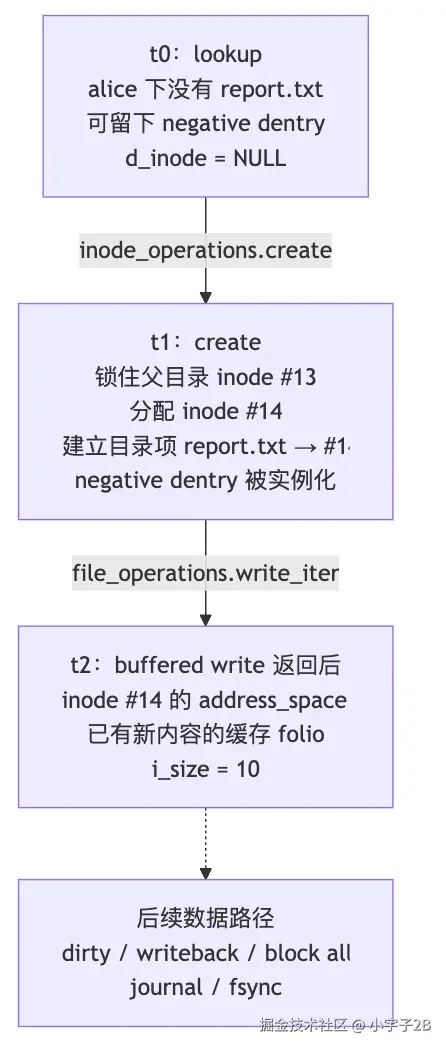

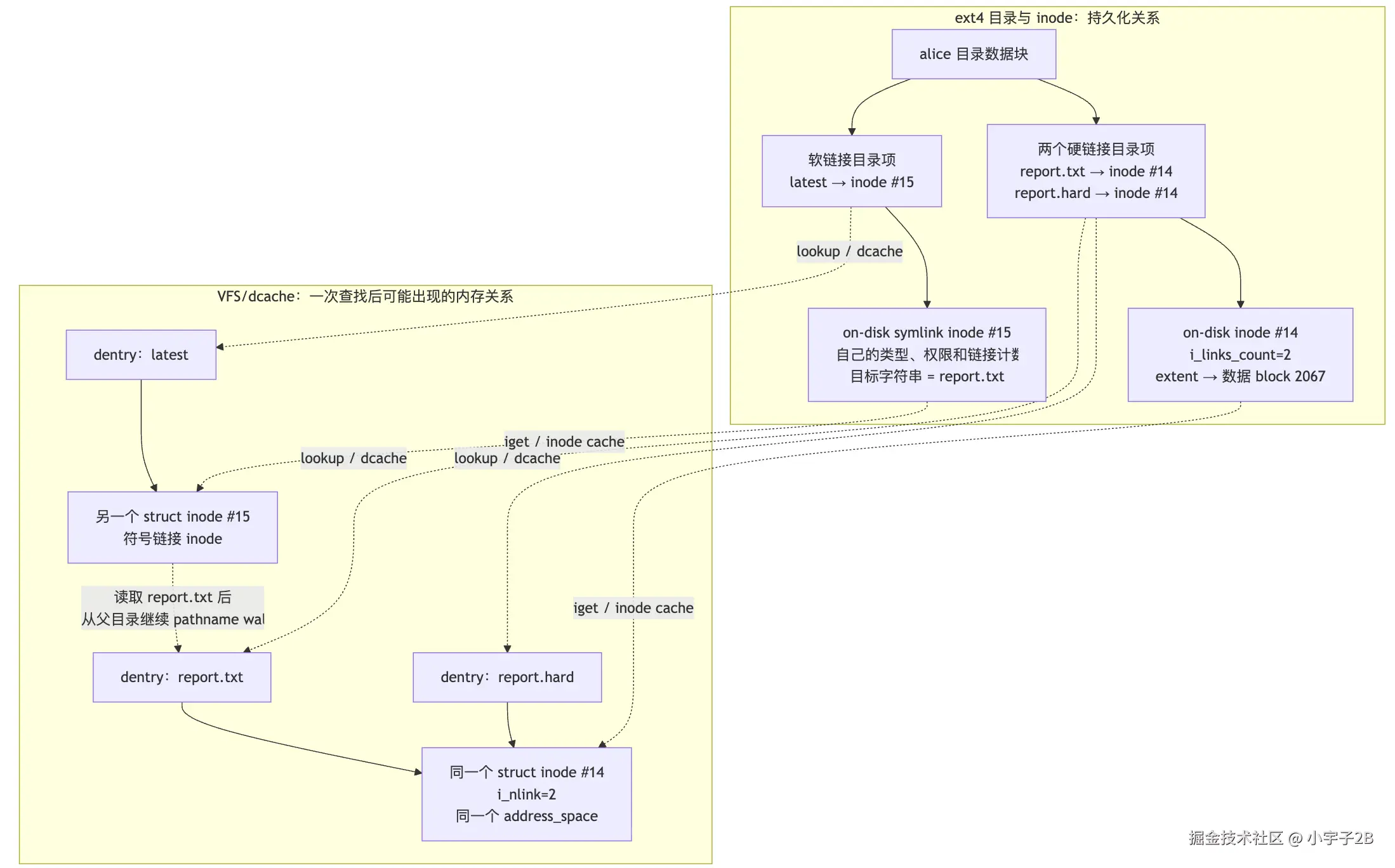

  → 观察 link/create/unlink/rename 如何改变关系

首次阅读可以先沿标题、关系图和每节结论走主线，把字段偏移表与第 8.2～8.4 节的逐字节计算当作复现时再查的“参考层”。这是一条概念依赖链，不是说每次运行都必须逐层读取磁盘。缓存命中时，许多 I/O 会被省掉，但对象之间的逻辑关系不变。所有磁盘格式结构讲完之前，本文也不使用 report.txt 的 inode #14 倒推格式；它会在后面作为一次完整验算。

一、先分清三层坐标：分区、ext4 块号、内存对象

同一个“位置”在本文中有三种坐标，必须先把它们分开：

层次	起点	典型坐标	本文例子
整块磁盘/虚拟磁盘	设备 LBA 0	分区起始 LBA、长度	环回设备后面的镜像文件
ext4 文件系统	该分区或块设备范围的字节 0	ext4 block number、块内偏移	block `2067`
VFS 内存对象	内核挂载后创建的对象	`super_block `、`inode `、`dentry *`	`&ext4_sb`、`&inode#14`

本文说“ext4 物理块 2067”时，指的是 ext4 自己块号空间中的 block，不是宿主 SSD 的最终 LBA。若 ext4 位于分区中，还要再加分区起始偏移；若块设备后面是 loop、device-mapper 或虚拟磁盘，则下面还有其他映射层。

二、从分区参数到 ext4 on-disk superblock

2.1 分区只给出可用边界，不会自动产生 ext4

分区表中最重要的是“起始 LBA + 长度”。内核为该分区创建块设备后，向 mkfs.ext4 暴露一个从字节 0 开始、长度为 partition_bytes 的设备视图。ext4 块号全部相对于这个视图；struct ext4_super_block 不需要保存分区在整盘上的起始 LBA。

mkfs.ext4 在构造文件系统时综合三类输入：

输入	例子	影响
设备几何	可用字节数、逻辑/物理扇区、I/O 对齐提示	总 block 数、元数据对齐
命令行参数	`-b 4096`、`-I 256`、`-i`、`-g`、`-O`	block size、inode size/密度、group 容量、feature flags
`mke2fs.conf` 与文件系统 profile	`small`、`big`、`huge`、`news` 等用途	未显式指定参数的默认值

因此“分区大小确定”并不能唯一推出所有 superblock 字段；block size、inode 密度、journal、64bit、flex_bg、metadata_csum 等都会受 mkfs 选项和 e2fsprogs 配置影响。

2.2 主 superblock 固定在文件系统内字节偏移 1024

ext4 的主 on-disk superblock 总长度是 1024 bytes，固定从文件系统起点后的字节偏移 1024 开始：

4 KiB block size：

filesystem byte 0                                      4095
│ block 0                                             │
├─ 0..1023：保留/引导空间
├─ 1024..2047：primary ext4 superblock（1024 bytes）
└─ superblock 仍在 ext4 block 0 内

1 KiB block size：

block 0              block 1                 block 2...
0..1023              1024..2047
保留/引导空间       primary superblock       group descriptor table...

这也解释了 s_first_data_block：1 KiB block 文件系统通常为 1，2 KiB 及以上通常为 0。它表示纳入 block-group 编号空间的第一个文件系统块，不是“第一个能存放普通文件内容的块”。

2.3 `struct ext4_super_block` 的 1024-byte 具体结构

这是磁盘格式结构，所有整数字段均按 little-endian 存储。它不含内核指针；其职责是保存足以解码整个文件系统的全局几何、能力与状态。

完整代码：Linux v6.12.65 struct ext4_super_block。下表只按本文主线重排字段职责，不代替完整定义。

superblock 内偏移	宽度	字段	作用
`0x000`	4	`s_inodes_count`	全文件系统 inode 总数
`0x004`	4	`s_blocks_count_lo`	block 总数低 32 位；启用 `64bit` 时与 `s_blocks_count_hi` 组合
`0x008`	4	`s_r_blocks_count_lo`	为特权用户保留的 block 数低位
`0x00C`	4	`s_free_blocks_count_lo`	全局空闲 block 摘要计数低位
`0x010`	4	`s_free_inodes_count`	全局空闲 inode 摘要计数
`0x014`	4	`s_first_data_block`	block-group 块号空间的起点
`0x018`	4	`s_log_block_size`	`block_size = 2^(10 + value)` bytes
`0x01C`	4	`s_log_cluster_size`	`bigalloc` 的 `cluster_size = 2^(10 + value)` bytes；未启用时与 block size 一致
`0x020`	4	`s_blocks_per_group`	每个 block group 最多管理多少 block
`0x024`	4	`s_clusters_per_group`	每 group 的 cluster 数；未启用 `bigalloc` 时等于 blocks/group
`0x028`	4	`s_inodes_per_group`	每 group 分配多少 inode 槽位
`0x02C`	4	`s_mtime`	最后挂载时间低位
`0x030`	4	`s_wtime`	最后写 superblock 的时间低位
`0x034`	2	`s_mnt_count`	自上次 fsck 以来的挂载次数
`0x036`	2	`s_max_mnt_count`	触发检查建议的挂载次数阈值
`0x038`	2	`s_magic`	ext2/3/4 签名，必须为 `0xEF53`
`0x03A`	2	`s_state`	cleanly unmounted、errors detected 等状态位
`0x03C`	2	`s_errors`	检测到错误时 continue / remount-ro / panic 策略
`0x040`	4	`s_lastcheck`	上次文件系统检查时间
`0x044`	4	`s_checkinterval`	检查时间间隔
`0x048`	4	`s_creator_os`	创建者 OS 编码
`0x04C`	4	`s_rev_level`	磁盘格式 revision
`0x054`	4	`s_first_ino`	第一个非保留 inode 号，现代 ext4 通常为 `11`
`0x058`	2	`s_inode_size`	每条 on-disk inode 记录的字节数
`0x05A`	2	`s_block_group_nr`	当前这份 superblock 副本所在的 group 号
`0x05C`	4	`s_feature_compat`	不识别某位时仍可读写挂载的兼容特性
`0x060`	4	`s_feature_incompat`	不识别某位必须拒绝挂载的不兼容特性
`0x064`	4	`s_feature_ro_compat`	不识别某位时最多只能读挂载的特性
`0x068`	16	`s_uuid`	文件系统 UUID，也参与多种 metadata checksum
`0x078`	16	`s_volume_name`	volume label
`0x088`	64	`s_last_mounted`	最近一次挂载目录字符串
`0x0CE`	2	`s_reserved_gdt_blocks`	为未来扩容保留的 GDT block 数
`0x0D0`	16	`s_journal_uuid`	外部 journal 的 UUID，如果使用
`0x0E0`	4	`s_journal_inum`	内部 journal 文件的 inode 号
`0x0E4`	4	`s_journal_dev`	外部 journal 设备号
`0x0E8`	4	`s_last_orphan`	旧式 orphan inode 链的起点
`0x0EC`	16	`s_hash_seed`	htree 目录哈希种子
`0x0FC`	1	`s_def_hash_version`	默认目录哈希算法
`0x0FE`	2	`s_desc_size`	启用 `64bit` 时的 group descriptor 字节数
`0x100`	4	`s_default_mount_opts`	文件系统内记录的默认挂载选项
`0x104`	4	`s_first_meta_bg`	`meta_bg` 布局的起始 meta block group
`0x108`	4	`s_mkfs_time`	文件系统创建时间低位
`0x150`	4	`s_blocks_count_hi`	block 总数高 32 位
`0x154`	4	`s_r_blocks_count_hi`	保留 block 数高 32 位
`0x158`	4	`s_free_blocks_count_hi`	空闲 block 数高 32 位
`0x15C`	2	`s_min_extra_isize`	已有 inode 的最小扩展字节数
`0x15E`	2	`s_want_extra_isize`	新 inode 期望保留的扩展字节数
`0x164`	2	`s_raid_stride`	RAID chunk 大小提示，单位为文件系统 block
`0x168`	8	`s_mmp_block`	multiple-mount protection 元数据块号
`0x170`	4	`s_raid_stripe_width`	RAID stripe width 提示
`0x174`	1	`s_log_groups_per_flex`	每个 flex group 包含 `2^value` 个 block group
`0x175`	1	`s_checksum_type`	metadata checksum 算法类型，当前有效值为 CRC32C
`0x194..0x1FF`	多字段	first/last error 记录	记录错误时间、inode、block、内核函数和行号
`0x240..0x280`	多字段	quota、backup groups、checksum seed、encoding、orphan file	新特性的全局入口
`0x284..0x3FB`	376	`s_reserved`	保留到 1024-byte 末尾
`0x3FC`	4	`s_checksum`	超级块 CRC32C checksum

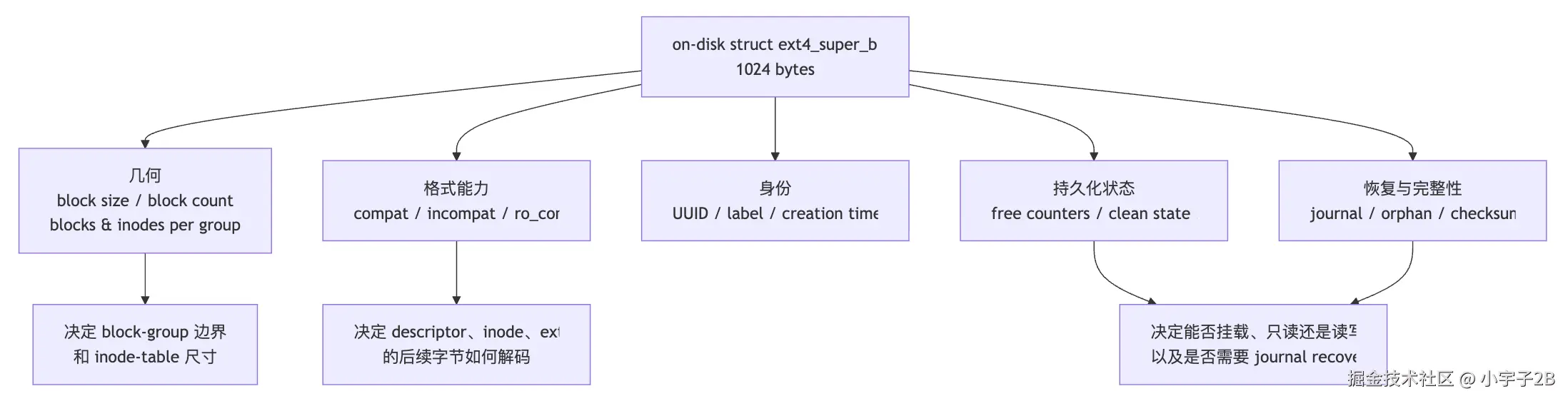

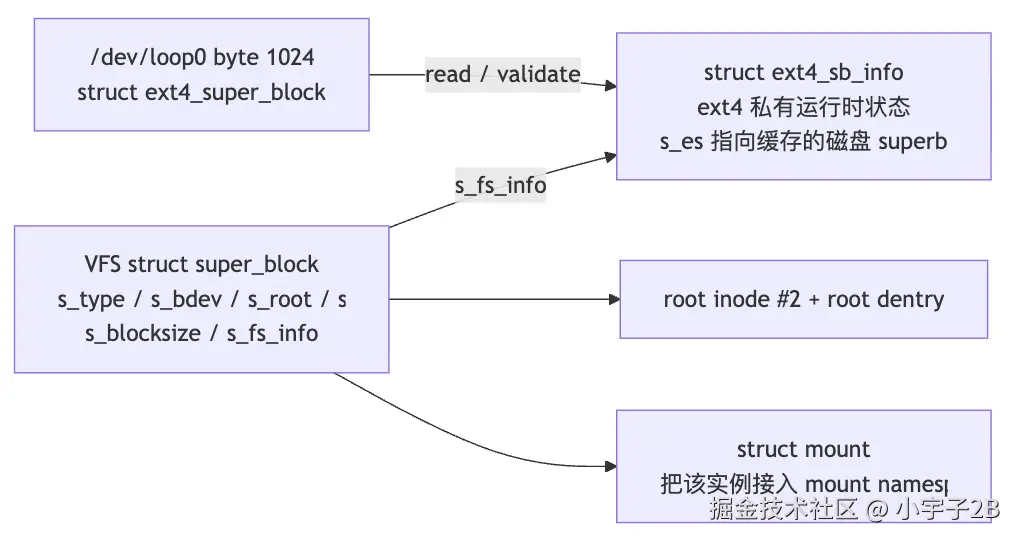

把偏移细节收起来，superblock 对下游结构的控制关系如下：

这张表最重要的不是记住偏移，而是看出五类信息：

几何：block/inode 总数、block size、每 group 容量、inode/descriptor size。
摘要状态：全局 free block/free inode 计数、保留量。
格式能力：compat/incompat/ro_compat 决定后续字节应如何解码。
身份与恢复：UUID、label、state、error policy、journal/orphan 入口。
完整性：checksum 以及对 group descriptor/bitmap checksum 所需的 UUID/seed。

抽象地说，on-disk superblock 是这个 ext4 实例的“解码说明书 + 全局总账”，不是一张逐文件索引表。它告诉内核后续结构怎样分组、字段怎样解释以及当前总体状态；具体文件仍要经过目录项、inode table 和 extent 才能找到。

例如本文 4 KiB 样本的 s_log_block_size = 2，因为：

block_size = 2^(10 + 2) = 4096 bytes

s_feature_incompat 中的 EXTENTS 表示文件系统能够出现 extent 格式 inode；64BIT 决定高位块号和扩展 descriptor 的解码；FLEX_BG 允许多个 group 的 bitmap/inode table 集中放置。不检查 feature flags 就直接套某一种结构，是磁盘解码中最危险的错误之一。

2.4 `mkfs.ext4` 如何从参数构造这些字段

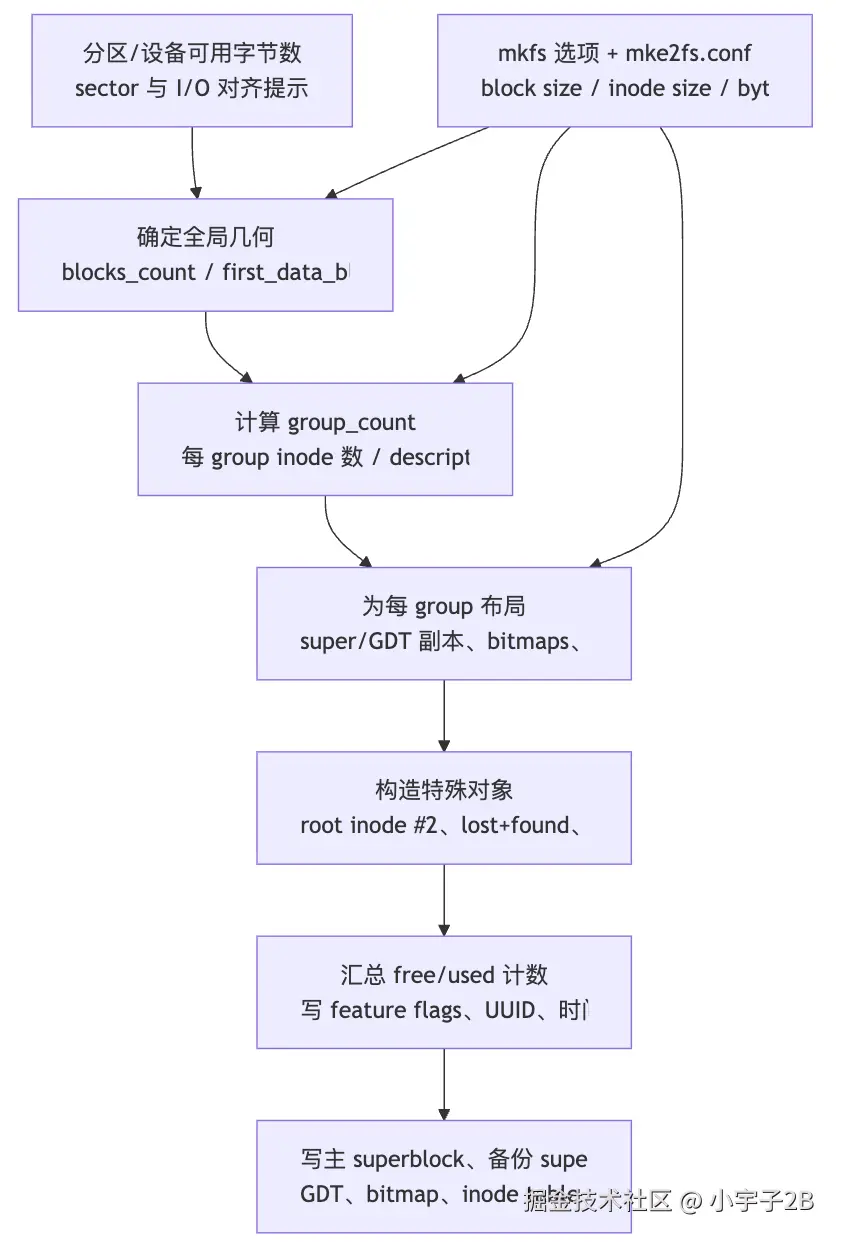

下面是逻辑依赖顺序，旨在说清哪个结果依赖哪个参数，不是对 e2fsprogs 函数调用顺序的逐行转录：

对本文的 64 MiB 镜像，命令明确指定 -b 4096 -I 256：

device_bytes       = 64 × 1024 × 1024 = 67,108,864
block_size         = 4096
blocks_count       = 67,108,864 / 4096 = 16,384
first_data_block   = 0
blocks_per_group   = 32,768
group_count        = ceil((16,384 - 0) / 32,768) = 1
inode_size         = 256
inodes_per_group   = 16,384
inode_table_blocks = ceil(16,384 × 256 / 4096) = 1,024
descriptor_size    = 64
GDT_blocks         = ceil(1 × 64 / 4096) = 1

-i bytes-per-inode 在这条命令中没有显式指定，因此 inode 密度来自当时 mke2fs.conf 为该容量选中的 profile。这次输出的有效密度是：

bytes_per_inode = 67,108,864 / 16,384 = 4096

然后 mke2fs 还要让 inode 总数、inodes_per_group 和 inode-table block 数满足 group 边界、bitmap 容量和对齐约束。所以不能在脱离 profile 与舍入/对齐规则时，只凭分区大小声称唯一推出 s_inodes_count。

blocks_per_group = 32768 并不意味着这个小镜像真的有 32768 个 block。它是一个 group 的容量上限；本文唯一的 group 0 是被文件系统边界截短的最后一组，实际只覆盖 block 0..16383。

确定几何后，mkfs.ext4 还必须完成下列构造，文件系统才不只是一份 superblock：

为每个 group 建立 descriptor，填入 block bitmap、inode bitmap 和 inode table 的实际块号；
在 bitmap 中先标记 superblock/GDT、bitmap、inode table、journal 等元数据已占用；
初始化保留 inode，其中 root directory 固定使用 inode #2，内部 journal 通常使用 inode #8；
创建根目录数据，常规 mke2fs 还会建立 lost+found；
根据已占用的元数据和初始文件，回填 superblock 全局 free counters 与每组 descriptor counters；
计算 superblock、group descriptor 和 bitmap 等元数据 checksum。

本文命令使用 lazy_itable_init=0,lazy_journal_init=0，因此在 mkfs 阶段完整初始化 inode tables 和 journal，而不是把部分清零工作延迟到挂载后。

2.5 主 superblock、备份与 group descriptor table 是什么关系

主 superblock 是挂载时的默认入口，但 ext4 可在后续 block group 中保留 superblock 和 group descriptor table 副本。启用常见的 sparse_super 时，副本位于 group 0、1，以及组号为 3、5、7 的正整数次幂的 group 中；sparse_super2 则用 s_backup_bgs[] 明确指定备份 group。

这里经常出现一个容易误解的说法：“主 GDT 紧随 primary superblock”中的“紧随”，以文件系统 block 为单位，而不是以字节为单位。 在传统的非 meta_bg 布局中，若包含 primary superblock 的文件系统块号为 sb_block，则：

primary_gdt_first_block = sb_block + 1

因此，4 KiB block 下的 superblock 虽然在 block 0 的字节 1024..2047，GDT 也不会从字节 2048 开始，而是从下一个完整的文件系统块——block 1——开始。1 KiB block 下，superblock 恰好位于 block 1，所以 GDT 从 block 2 开始。

图中的 block 2..8 是本文样本启用在线扩容能力后预留的 GDT blocks；它们不是 7 份当前 GDT，而是给未来增加 block group descriptor 使用的空间。其数量来自 superblock 的 s_reserved_gdt_blocks，实际边界可由 dumpe2fs 的 Reserved GDT blocks at 2-8 交叉验证。

更大文件系统中，只有 sparse_super 或 sparse_super2 选中的 block group 才在组首放置 backup superblock，并从下一块开始放置 backup GDT；普通 group 没有这两个副本。它们用于主元数据损坏后的恢复，并不是日常查找文件时轮询的多个“主人”。此外，上图描述的是传统 GDT 布局：启用 meta_bg 后，完整的 descriptor 集合可以分布到多个 meta block group，不能再把“整张 GDT 永远连续放在主 superblock 后面”当作无条件规则。

对本文只有一个 group 的 64 MiB 镜像，不存在后续 group 可供存放额外备份。更大文件系统才能直观看到 sparse backup 布局。

2.6 本文样本的 superblock 值从哪里看

dumpe2fs -h image 是用户态解码 on-disk superblock 的观察工具，它不参与内核运行时定位。本文 mkfs 参数下的结构性输出为：

Filesystem magic number:  0xEF53
Filesystem revision #:    1 (dynamic)
Filesystem features:      has_journal ... extent 64bit flex_bg ... metadata_csum
Inode count:              16384
Block count:              16384
First block:              0
Block size:               4096
Group descriptor size:    64
Reserved GDT blocks:      7
Blocks per group:         32768
Inodes per group:         16384
Inode blocks per group:   1024
Flex block group size:    16
First inode:              11
Inode size:               256
Journal inode:            8
Checksum type:            crc32c

UUID、checksum、创建时间和 free counters 会随每次创建与后续写入变化；文中不把它们当作固定常量。

三、block group：superblock 如何把连续块号分组

superblock 已经给出 s_first_data_block、s_blocks_per_group 和总 block 数。ext4 从 s_first_data_block 开始，每 s_blocks_per_group 个连续文件系统块划成一组。这是 mkfs 时确定的静态几何，不是运行中根据文件聚类临时分组。

对编号为 g 的 group：

group_first_block = first_data_block + g × blocks_per_group

group_last_block  = min(group_first_block + blocks_per_group - 1,
                        blocks_count - 1)

group_count       = ceil((blocks_count - first_data_block)
                         / blocks_per_group)

例如一个 4 KiB block、共 76800 个 block 的 ext4，若 first_data_block = 0、blocks_per_group = 32768：

group 0: block     0 .. 32767    （32768 个）
group 1: block 32768 .. 65535    （32768 个）
group 2: block 65536 .. 76799    （11264 个，最后一组）

未启用 bigalloc 时，一个 block bitmap 的每一 bit 对应一个文件系统 block。一张 bitmap 通常自己占一个 block，因此最多管理：

block_size × 8 bits

4 KiB block 时就是 4096 × 8 = 32768 个 block，也就是常见的 s_blocks_per_group = 32768。每个完整 group 因而覆盖 32768 × 4096 = 128 MiB。

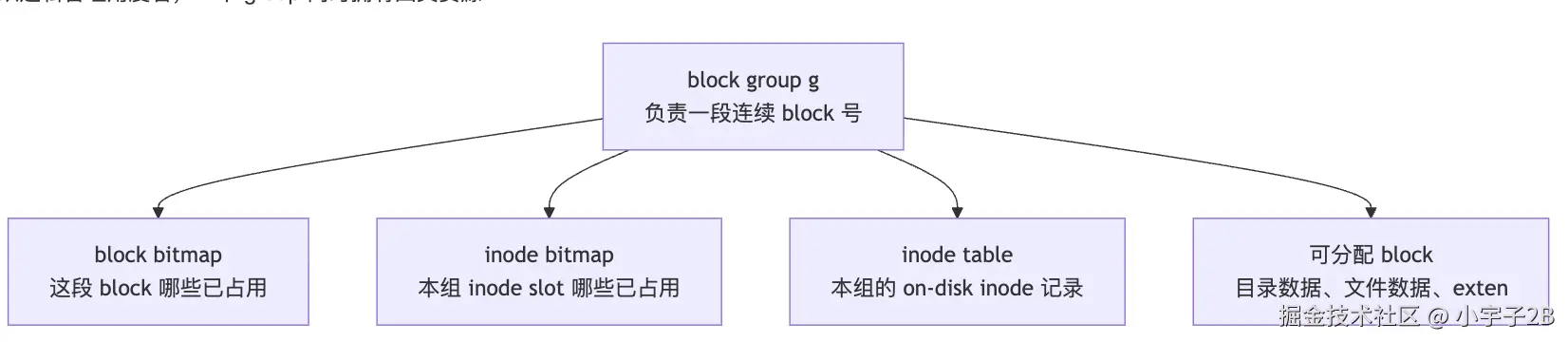

从逻辑管理角度看，一个 group 同时拥有四类资源：

这里的“拥有”表示逻辑归属。启用 flex_bg 后，多个 group 可组成 flex group，它们的 bitmap 和 inode table 可集中放到 flex group 前部，不一定物理落在各自所属的 group 范围内。因此 group 边界可以用公式计算，但 bitmap 和 inode table 的真实位置必须查 group descriptor。

四、group descriptor：每个 group 的资源地址簿

4.1 group descriptor table 是一组按 group 号索引的固定大小记录

每个 block group 都对应一条 struct ext4_group_desc。所有 descriptor 按 group 号排成 group descriptor table（GDT）：

group_desc[0]  → group 0 的 bitmap、inode table 与摘要计数
group_desc[1]  → group 1 的 bitmap、inode table 与摘要计数
...
group_desc[g]  → group g

descriptor size 来自 superblock 的 s_desc_size。未启用 64bit 的老格式通常为 32 bytes；本文样本启用 64bit，每条为 64 bytes。GDT 需要的 block 数为：

gdt_blocks = ceil(group_count × descriptor_size / block_size)

常规非 meta_bg 布局中，主 GDT 紧跟主 superblock 所在 block 之后。存在 superblock 备份的 group 通常也保留 GDT 备份；sparse_super、sparse_super2、meta_bg 和 resize 预留会改变备份布局，因此不应把“每个 group 都完整复制 GDT”当作无条件规则。

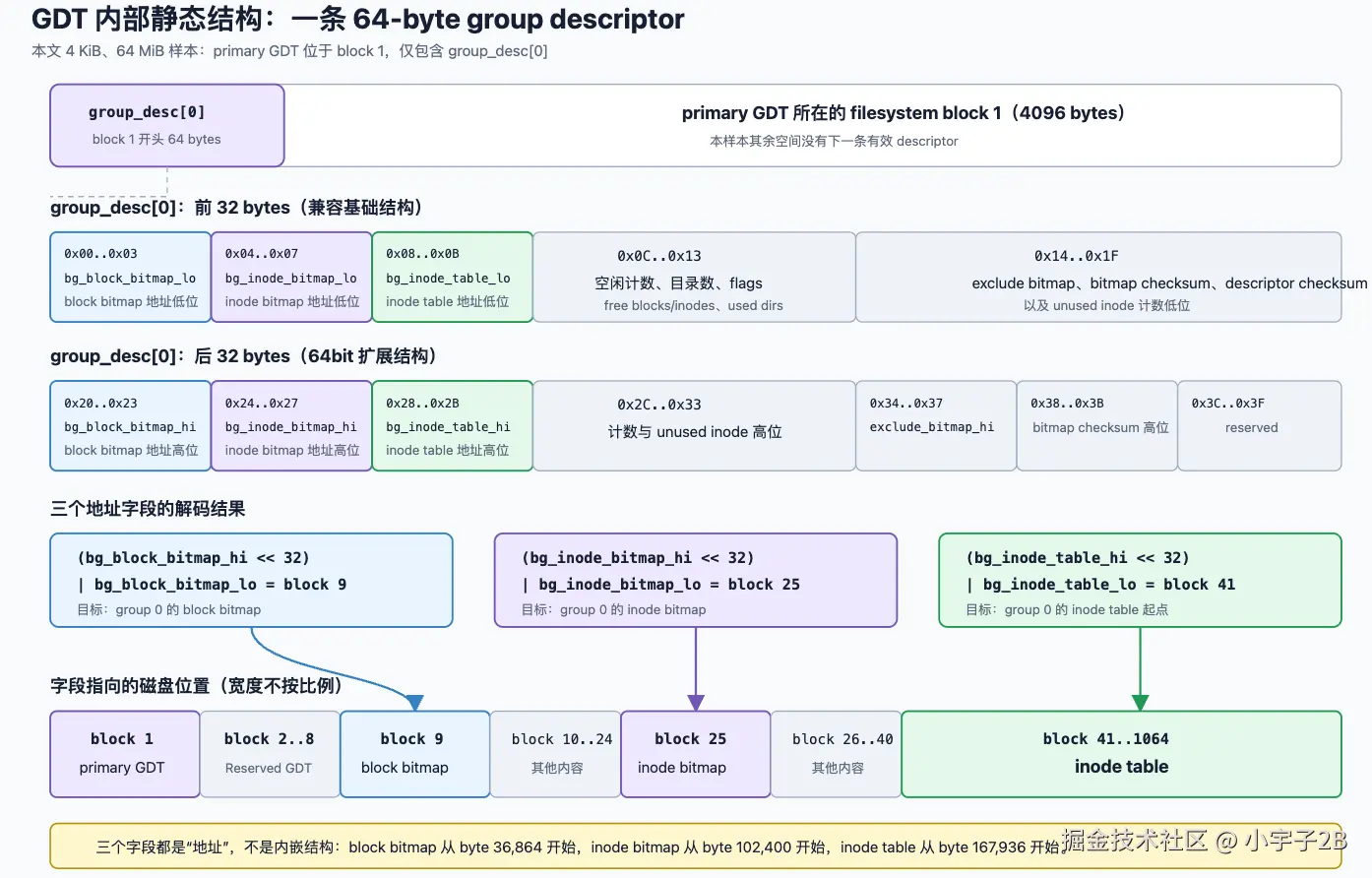

4.2 `struct ext4_group_desc` 的关键字段

完整代码：Linux v6.12.65 struct ext4_group_desc。

descriptor 内偏移	字段	作用
`0x00`	`bg_block_bitmap_lo`	block bitmap 物理块号低 32 位
`0x04`	`bg_inode_bitmap_lo`	inode bitmap 物理块号低 32 位
`0x08`	`bg_inode_table_lo`	inode table 起始物理块号低 32 位
`0x0C`	`bg_free_blocks_count_lo`	本组空闲 block 数低 16 位
`0x0E`	`bg_free_inodes_count_lo`	本组空闲 inode 数低 16 位
`0x10`	`bg_used_dirs_count_lo`	本组目录 inode 数低 16 位
`0x12`	`bg_flags`	inode/block bitmap 是否延迟初始化、inode table 是否已清零
`0x18`	`bg_block_bitmap_csum_lo`	block bitmap checksum 低位
`0x1A`	`bg_inode_bitmap_csum_lo`	inode bitmap checksum 低位
`0x1C`	`bg_itable_unused_lo`	inode table 末尾尚未使用的记录数低位
`0x1E`	`bg_checksum`	descriptor 自身 checksum 低 16 位
`0x20`	`bg_block_bitmap_hi`	block bitmap 块号高 32 位，仅扩展 descriptor
`0x24`	`bg_inode_bitmap_hi`	inode bitmap 块号高 32 位
`0x28`	`bg_inode_table_hi`	inode table 块号高 32 位
`0x2C..0x32`	count/unused 高位	free blocks、free inodes、used dirs、unused inode 计数高位
`0x38`	`bg_block_bitmap_csum_hi`	block bitmap checksum 高位
`0x3A`	`bg_inode_bitmap_csum_hi`	inode bitmap checksum 高位

高位与低位字段组合后才是完整块号，例如：

inode_table_start = (bg_inode_table_hi << 32) | bg_inode_table_lo

descriptor 存的是块号，不是 C 指针。它们全部位于同一 ext4 文件系统块号空间中。

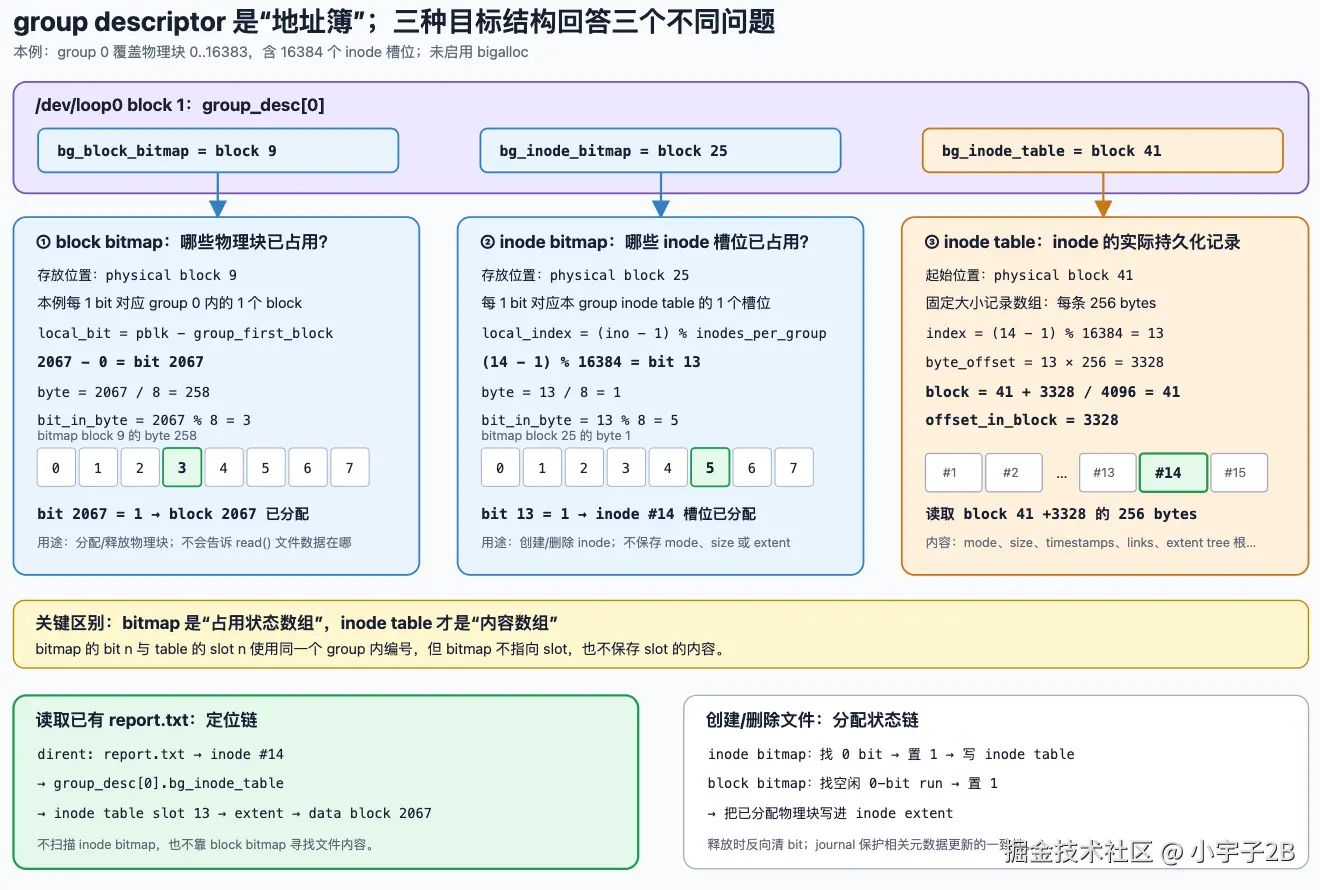

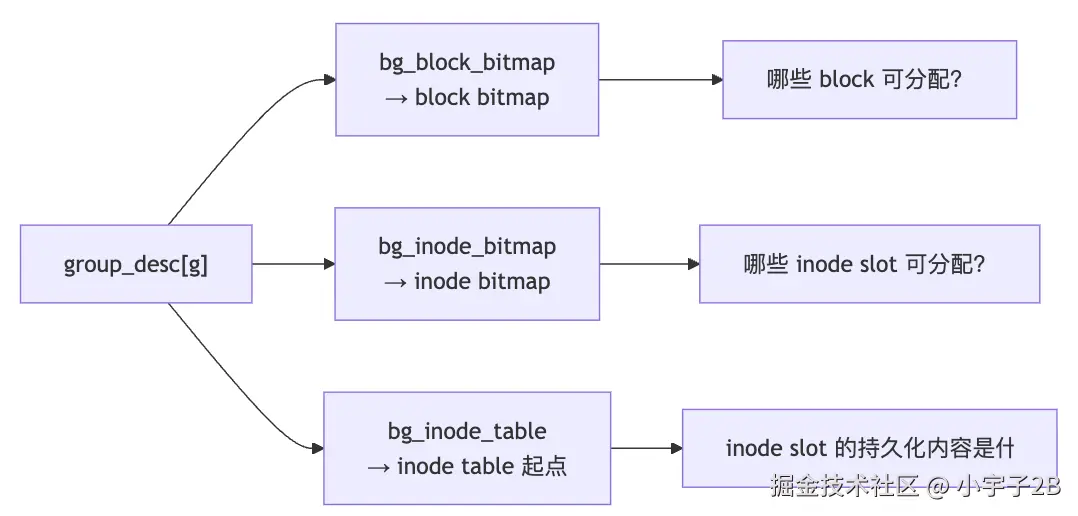

4.3 descriptor 指出的三个并列结构

三者不是“bitmap 指向 inode table”的三层指针链，而是使用同一 group-local index 的并列结构。

block bitmap

未启用 bigalloc 时，本组 block bitmap 的 bit n 表示“本组第 n 个文件系统 block 是否已占用”：

是否启用 bigalloc 由 superblock 的 s_feature_ro_compat 中 BIGALLOC feature bit 决定，dumpe2fs -h 的 Filesystem features 也会列出它。启用后 bitmap 的一个 bit 对应一个 cluster 而不是一个 block，下面这套逐 block 公式不能原样使用。

group = (physical_block - first_data_block) / blocks_per_group
group_first_block = first_data_block + group × blocks_per_group
local_block_index = physical_block - group_first_block

bitmap_byte = local_block_index / 8
bit_in_byte = local_block_index % 8

公式中的变量来源与含义如下。这里的 / 是向下取整的整数除法，% 是取余；group 号、组内 block index、byte index 和 byte 内 bit index 都从 0 开始。

变量	从哪里取得	含义
`physical_block`	不是从 bitmap 读取，而是本次准备查询的物理文件系统块号。验证已有文件时通常来自 inode extent；分配时则是分配器正在检查的候选块	要判断“是否已占用”的目标 block
`first_data_block`	on-disk superblock 的 `s_first_data_block`；`dumpe2fs -h` 显示为 `First block`	block group 编号空间的起点；4 KiB 文件系统通常为 `0`，1 KiB 文件系统通常为 `1`
`blocks_per_group`	on-disk superblock 的 `s_blocks_per_group`；`dumpe2fs -h` 显示为 `Blocks per group`	每个完整 block group 包含多少个文件系统 block
`group`	由第一条公式计算，不是磁盘中的独立字段	`physical_block` 属于哪个 block group
`group_first_block`	由 `first_data_block`、`group` 和 `blocks_per_group` 计算	该 group 的第一个物理文件系统块号
`local_block_index`	由目标块号减去组首块号得到	目标块在本 group 内的零基 block index，也就是 block bitmap 中的 bit index `n`
`bitmap_byte`	由 `local_block_index / 8` 计算	目标 bit 位于 block bitmap 内容的第几个 byte；这是相对 bitmap 起点的 byte offset
`bit_in_byte`	由 `local_block_index % 8` 计算	目标 bit 位于该 byte 内的第几位；ext4 的 bit `0` 对应该 byte 的最低有效位

block bitmap 本身位于哪里，要另外读取当前 group descriptor 的地址字段：

block_bitmap_block = (group_desc[group].bg_block_bitmap_hi << 32)
                     | group_desc[group].bg_block_bitmap_lo

bitmap_fs_offset = block_bitmap_block × block_size + bitmap_byte

其中 block_size = 1024 << s_log_block_size，s_log_block_size 来自 superblock；block_bitmap_block 是 bitmap 所在的物理文件系统块号，bitmap_fs_offset 是相对文件系统起点的实际字节偏移。若 ext4 位于分区内，设备绝对偏移还要再加分区起始偏移。本文样本的 group_desc[0] 给出 block_bitmap_block = 9。

bit 为 1 表示已分配，为 0 表示可分配。它用于分配和回收空闲空间，不保存“某文件逻辑块对应哪个物理块”的映射。文件块映射保存在 inode 的 extent tree 中。

inode bitmap

inode 号从 1 开始，group 与组内 index 从 0 开始：

inode_group = (ino - 1) / inodes_per_group
local_index = (ino - 1) % inodes_per_group

bitmap_byte = local_index / 8
bit_in_byte = local_index % 8

这里同样使用向下取整的整数除法和取余，所有 index 都从 0 开始。

变量	从哪里取得	含义
`ino`	查找已有文件时来自父目录的 directory entry，进入内存后也保存在 VFS `inode.i_ino`；它不是从 inode bitmap 扫描出来的	要查询的 ext4 inode number；有效编号从 `1` 开始
`inodes_per_group`	on-disk superblock 的 `s_inodes_per_group`；`dumpe2fs -h` 显示为 `Inodes per group`	每个 block group 管理多少个 inode-table slot
`inode_group`	由 `(ino - 1) / inodes_per_group` 计算	inode 属于哪个 block group；公式先减 `1`，是因为 inode number 从 `1` 开始而 group 从 `0` 开始
`local_index`	由 `(ino - 1) % inodes_per_group` 计算	inode 在本 group 内的零基 slot index，同时也是 inode bitmap 中对应的 bit index
`bitmap_byte`	由 `local_index / 8` 计算	对应 bit 位于 inode bitmap 内容的第几个 byte，是相对 bitmap 起点的 offset
`bit_in_byte`	由 `local_index % 8` 计算	对应 bit 位于该 byte 内的第几位

inode bitmap 的物理位置来自 group_desc[inode_group]，而不是由 inode 号直接推出：

inode_bitmap_block = (group_desc[inode_group].bg_inode_bitmap_hi << 32)
                     | group_desc[inode_group].bg_inode_bitmap_lo

bitmap_fs_offset = inode_bitmap_block × block_size + bitmap_byte

本文样本中，group_desc[0] 给出 inode_bitmap_block = 25。因此 inode bitmap 从文件系统字节偏移 25 × 4096 = 102400 开始，公式得到的 bitmap_byte 再在此基础上定位。

inode bitmap 的 bit local_index 只表示同编号 inode-table slot 是否已占用，不保存 mode、size、links 或 extent。创建 inode 时，分配器先根据 descriptor 的 free counters 选 group，再在 inode bitmap 找 0 bit，将它置 1，并初始化 inode table 的同 index 记录。

inode table

inode table 是 mkfs 时预先分配的固定大小记录数组：

inode_table_bytes  = inodes_per_group × inode_size
inode_table_blocks = ceil(inode_table_bytes / block_size)

变量	从哪里取得	含义
`inodes_per_group`	superblock 的 `s_inodes_per_group`	本 group 的 inode-table slot 总数
`inode_size`	superblock 的 `s_inode_size`；`dumpe2fs -h` 显示为 `Inode size`	每条 on-disk inode 记录占用的字节数
`block_size`	由 superblock 的 `s_log_block_size` 计算：`1024 << s_log_block_size`；`dumpe2fs -h` 显示为 `Block size`	一个 ext4 文件系统 block 的字节数
`inode_table_bytes`	由 `inodes_per_group × inode_size` 计算	一个 group 的全部 inode 记录合计需要多少 bytes
`inode_table_blocks`	由 `ceil(inode_table_bytes / block_size)` 计算	inode table 需要占用多少个完整文件系统 block；`ceil` 表示不足一块也要向上补成一整块
`bg_inode_table_lo/hi`	当前 group 的 on-disk `struct ext4_group_desc`，GDT 中按 group 号取得	inode table 起始物理块号的低 32 位与高 32 位

本文样本的值代入后为：

inode_table_bytes  = 16384 × 256 = 4194304
inode_table_blocks = ceil(4194304 / 4096) = 1024
inode_table_start  = (0 << 32) | 41 = block 41
inode_table_range  = block 41 .. block 1064

它的起始块不能由 group 号直接套固定偏移推出，必须读取 bg_inode_table_hi/lo。flex_bg 正是利用“descriptor 记录真实位置”这一点，让多个 group 的 inode tables 物理集中。

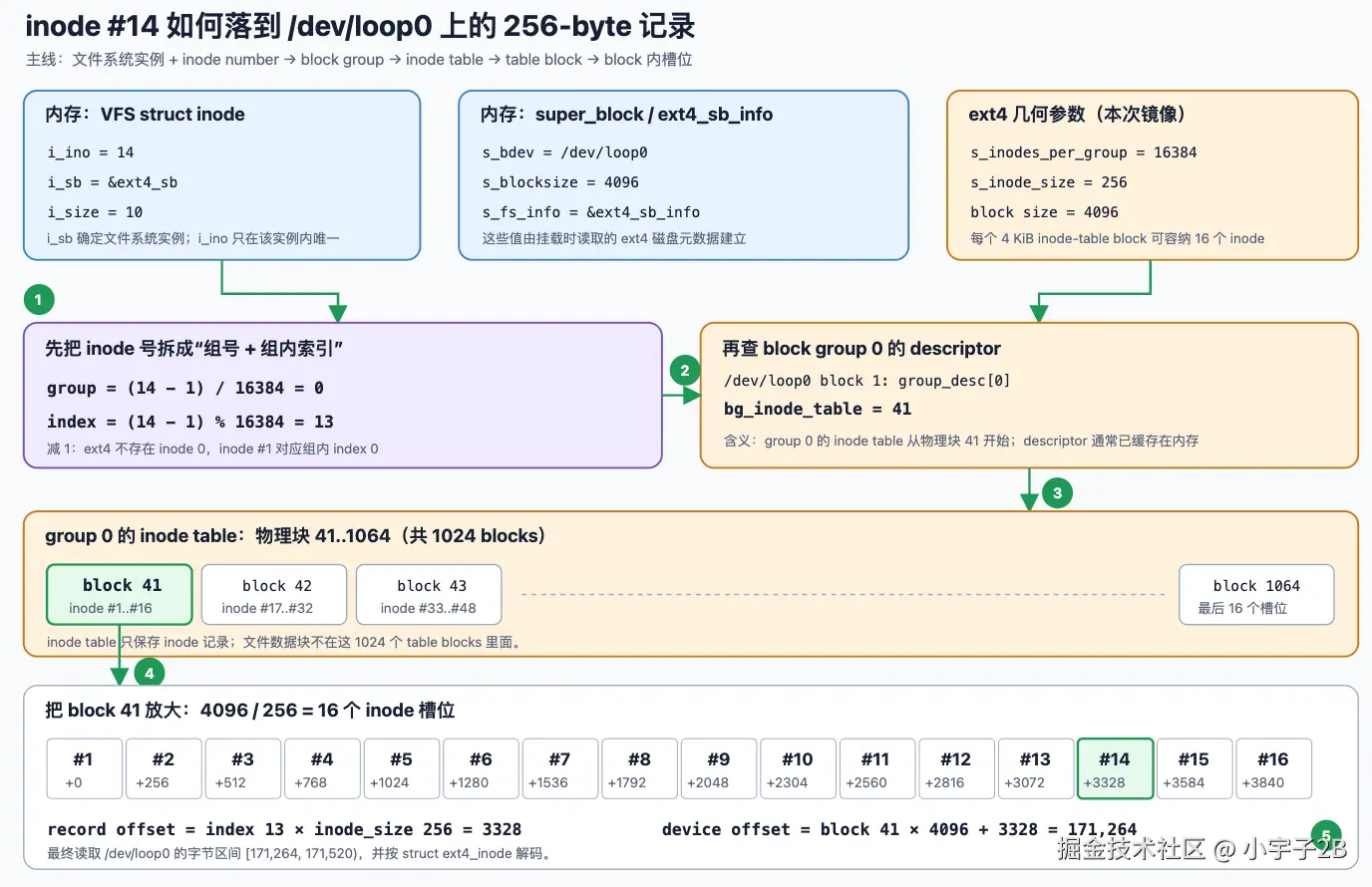

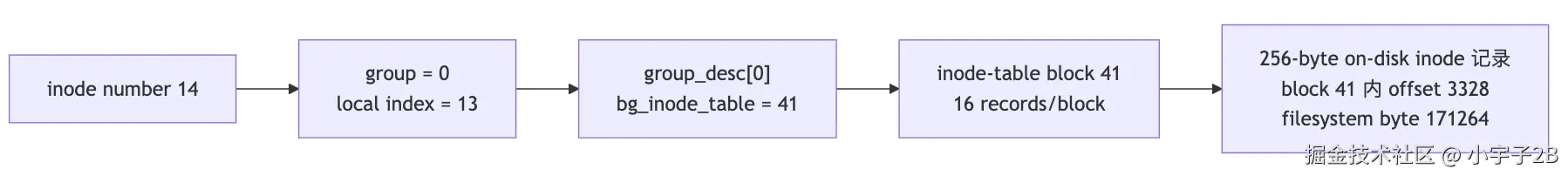

以 inode #14 为例，把 inode number → group → group descriptor → inode table slot 这条定位链展开如下：

4.4 读已有文件与分配新文件使用的不是同一条路

读已有文件：
directory entry → inode number → group_desc[g].bg_inode_table
                → inode table slot → extent → data block

创建/分配：
group free counters → inode bitmap 找 0 bit → 初始化 inode slot
                    → block bitmap 找空闲范围
                    → 把新块号写入 extent

所以读已有文件时不会扫描 block bitmap 去“找文件内容”，也不会扫描 inode bitmap 去“找 inode”。目录项和 extent 已经给出了精确索引。

五、on-disk inode：一条固定大小的文件元数据记录

5.1 inode 号是 table slot 的全局编号

ext4 inode number 不是物理块号。它先选中一个 block group，再选中该 group inode table 中的一条记录：

group       = (ino - 1) / inodes_per_group
index       = (ino - 1) % inodes_per_group
table_start = group_desc[group].bg_inode_table

byte_offset_in_table = index × inode_size
inode_block          = table_start + byte_offset_in_table / block_size
offset_in_block      = byte_offset_in_table % block_size

公式中的变量来源与含义如下。这里的 / 是向下取整的整数除法，% 是取余；group、index 和块内偏移都从 0 开始。

变量/字段	从哪里取得	含义
`ino`	查找文件时来自父目录的 directory entry；inode 进入内存后对应 VFS `inode.i_ino`	要定位的 ext4 inode number，从 `1` 开始编号
`inodes_per_group`	on-disk superblock 的 `s_inodes_per_group`；`dumpe2fs -h` 显示为 `Inodes per group`	每个 block group 管理的 inode-table slot 数量
`group`	由 `(ino - 1) / inodes_per_group` 计算，不是 inode 中存储的字段	目标 inode 所属的 block group 编号
`index`	由 `(ino - 1) % inodes_per_group` 计算	目标 inode 在该 group inode table 中的零基 slot index
`group_desc[group]`	从 GDT 中按 `group` 号选择的 `struct ext4_group_desc` 记录	保存该 group 的 bitmap、inode table 地址及空闲计数等信息
`bg_inode_table`	公式中的简写；实际由 descriptor 的 `bg_inode_table_hi/lo` 组合，即 `hi × 2^32 + lo`	该 group inode table 的起始物理文件系统块号
`table_start`	读取并组合 `group_desc[group].bg_inode_table_hi/lo` 得到	与 `bg_inode_table` 含义相同，是后续地址计算使用的 inode table 起始块号
`inode_size`	superblock 的 `s_inode_size`；`dumpe2fs -h` 显示为 `Inode size`	一条 on-disk inode 记录占用的字节数
`byte_offset_in_table`	由 `index × inode_size` 计算	目标 inode 记录相对 inode table 起点的字节偏移
`block_size`	由 superblock 的 `s_log_block_size` 计算：`1024 << s_log_block_size`；`dumpe2fs -h` 显示为 `Block size`	一个 ext4 文件系统 block 的字节数
`inode_block`	由 `table_start + byte_offset_in_table / block_size` 计算	实际包含目标 inode 记录的物理文件系统块号
`offset_in_block`	由 `byte_offset_in_table % block_size` 计算	目标 inode 记录在 `inode_block` 内的起始字节偏移

最终记录相对文件系统起点的字节偏移为：

inode_record_fs_offset = inode_block × block_size + offset_in_block

如果 ext4 位于磁盘分区中，换算为整块设备的绝对字节偏移时，还要加上该分区的起始字节偏移。

因为 inode 号从 1 开始，group 和数组 index 从 0 开始，公式中必须先减 1。对边界值做一个纯几何验算：若 inodes_per_group = 16384，inode #16384 是 group 0 的 index 16383，inode #16385 才是 group 1 的 index 0。

inode table 自身只是定长记录数组，里面没有每条记录的单独目录。只有先通过 superblock 得到 inode_size，才能正确跨过一条记录寻找下一条。

5.2 本文样本中 256-byte on-disk inode 记录的字段布局

内存 VFS struct inode 与磁盘 inode 记录不是同一个结构的直接镜像。记录前部由 on-disk struct ext4_inode 定义并按 little-endian 编码，基础部分沿用 ext2/3 布局；更大的 inode record 则在 128-byte 基础部分后容纳 ext4 扩展字段与 inode body 内联 xattr 空间。

完整代码：Linux v6.12.65 struct ext4_inode。

本文 mkfs 指定 inode_size = 256，与普通文件定位最相关的布局如下：

记录内偏移	大小	磁盘字段	含义
`0x00`	2	`i_mode`	文件类型和权限
`0x02`	2	`i_uid_lo`	UID 低 16 位
`0x04`	4	`i_size_lo`	文件长度低 32 位
`0x08`	4	`i_atime`	访问时间低位
`0x0C`	4	`i_ctime`	inode 状态变更时间低位
`0x10`	4	`i_mtime`	文件内容修改时间低位
`0x14`	4	`i_dtime`	删除时间，现代 ext4 的部分语义受 orphan 机制影响
`0x18`	2	`i_gid_lo`	GID 低 16 位
`0x1A`	2	`i_links_count`	硬链接计数
`0x1C`	4	`i_blocks_lo`	占用空间计数低位；通常以 512-byte sector 计，`huge_file` inode flag 可改变组合后计数的单位
`0x20`	4	`i_flags`	ext4 inode flags，包括 `EXT4_EXTENTS_FL` 等
`0x24`	4	`i_osd1`	OS 相关字段
`0x28..0x63`	60	`i_block[15]`	extent tree 根、旧式 block map、fast symlink 或其他内联内容
`0x64`	4	`i_generation`	inode generation，可用于 NFS 文件句柄等
`0x68`	4	`i_file_acl_lo`	扩展属性 block 号低 32 位
`0x6C`	4	`i_size_high`	普通文件 size 高 32 位
`0x70`	4	`i_obso_faddr`	已废弃的 fragment address
`0x74..0x7F`	12	`i_osd2`	blocks/UID/GID 高位和 inode checksum 低位等 OS 相关字段
`0x80`	2	`i_extra_isize`	128-byte 基础记录之后已使用的 ext4 扩展字节数
`0x82`	2	`i_checksum_hi`	inode checksum 高位
`0x84..0x93`	16	`i_ctime_extra/i_mtime_extra/i_atime_extra/i_crtime`	高精度时间与创建时间低位
`0x94..0x9F`	12	`i_crtime_extra/i_version_hi/i_projid`	创建时间扩展、version 高位、project ID
`0xA0..0xFF`	剩余空间	inode record 的剩余区域	可存放内联 extended attributes，实际起点受 `i_extra_isize` 影响

两个根本性事实：

on-disk inode 中没有 i_ino 字段。 inode 号就是这条记录在全文件系统 inode tables 中的编号。
on-disk inode 中不保存文件名。 文件名位于父目录的目录数据中，目录项只把名字映射到 inode number。

还要区分“inode 记录大小”和“当前结构字段已使用的大小”：s_inode_size = 256 表示 inode table 中每个 slot 占 256 bytes，不表示 struct ext4_inode 的命名字段恰好填满 256 bytes。i_extra_isize 说明 128-byte 基础部分之后有多少字节属于已定义的扩展 inode 字段，余下空间可用于 inode body 内联 xattr。

5.3 `i_block[60]` 是需要根据类型和 flags 解码的联合区域

i_block 不是无条件的“15 个数据块指针”。它的含义取决于 inode 类型、i_flags 和文件系统特性：

普通文件 + EXT4_EXTENTS_FL  → extent tree 的内联根
未使用 extent 的旧 inode       → direct/indirect block map
较短符号链接                 → 目标路径字符串（fast symlink）
inline-data inode               → 内联文件/目录内容的一部分

因此只有确认普通文件的 EXT4_EXTENTS_FL 后，才能将这 60 bytes 解码成下文的 extent tree。

六、目录数据：文件名如何变成 inode number

目录本身也是 inode。它的 extent 指向的不是普通用户字节流，而是由 ext4 目录项记录填充的目录数据 block。启用 filetype 特性时，常用记录是 struct ext4_dir_entry_2：

完整代码：Linux v6.12.65 struct ext4_dir_entry_2。

记录内偏移	大小	字段	含义
`0x00`	4	`inode`	该名字对应的 inode number；`0` 表示未使用记录
`0x04`	2	`rec_len`	本条目录项占用的总字节数，也用于跳到下一条
`0x06`	1	`name_len`	文件名字节数
`0x07`	1	`file_type`	regular/dir/symlink 等类型提示
`0x08`	`name_len`	`name[]`	不自带 NUL 结尾的文件名字节

rec_len 通常是 4-byte 对齐后的长度，并可包含记录后的空闲空间。删除目录项时，ext4 可合并相邻 rec_len，而不需把后面所有字节整体前移。file_type 是快速提示；inode 的 i_mode 才是文件类型的权威元数据。

查找一个路径分量的磁盘逻辑是：

当前目录 inode
  → extent tree
  → 目录数据 block
  → 查找 name 匹配的 ext4_dir_entry_2
  → 得到下一个 inode number

小目录可线性扫描目录项；启用 dir_index 且目录增大后，ext4 可使用 htree 快速选择目标叶子 block，最终仍要在目录项中验证文件名并取出 inode number。路径不保存在 superblock、group descriptor 或目标 inode 中；它是由多次“目录名字 → inode number”逐级连接出来的。

因此可以把磁盘侧主线压缩成三次换坐标：目录项把“名字坐标”换成 inode number，inode table 把 inode number 换成元数据记录位置，extent 再把“文件逻辑偏移”换成物理块位置。三个结构各做一次转换，谁也不能替代谁。

七、extent tree：文件逻辑块如何映射到 ext4 物理块

7.1 extent 是一段连续区间映射

extent 不是“一个逻辑块存一个物理块指针”，而是一条连续范围映射：

文件逻辑块 [ee_block, ee_block + length)
        →
ext4 物理块 [physical_start, physical_start + length)

例如：

ee_block       = 100
length         = 8
physical_start = 9000

logical 100..107 → physical 9000..9007

要查逻辑块 L，先确认 ee_block <= L < ee_block + length，然后：

physical = physical_start + (L - ee_block)

一条 12-byte extent 可以描述整段连续数据。两条 extent 之间没有映射的逻辑块是 hole，读取 hole 时文件系统返回零，不需要为它保存物理数据块。

7.2 extent tree 的根内联在 inode `i_block[60]`

ext4 on-disk extent tree 是一棵按文件逻辑块号有序、高度平衡的多路索引树。内部节点保存“逻辑起点 + 子节点物理块号”，真正的逻辑块到数据块映射只在叶子节点。

不论树多高，根始终位于 on-disk inode 的 60-byte i_block。根放不下所有叶子记录时，才分配额外 extent metadata block，并把 inode 内记录变成 index。

每个节点都以 12-byte struct ext4_extent_header 开头：

字段	宽度	意义
`eh_magic`	16 bits	固定为 `0xF30A`，用于验证节点格式
`eh_entries`	16 bits	当前有效 extent/index 记录数
`eh_max`	16 bits	当前节点最大记录容量
`eh_depth`	16 bits	从当前节点到叶子还有多少层；`0` 表示当前就是叶子
`eh_generation`	32 bits	extent tree generation 字段

inode 根共 60 bytes，扣掉 12-byte header 后正好容纳 4 条 12-byte extent 或 index。4 KiB 外部节点在启用 metadata checksum 时，扣掉 header 和 4-byte tail 后可容纳 floor((4096 - 12 - 4) / 12) = 340 条记录。ext4 磁盘格式将最大 extent depth 限制为 5。

7.3 内部 index 和叶子 extent 的结构

完整代码：Linux v6.12.65 struct ext4_extent、struct ext4_extent_idx 与 struct ext4_extent_header。

内部节点的每条 struct ext4_extent_idx 占 12 bytes：

字段	宽度	含义
`ei_block`	32 bits	该子树覆盖的第一个文件逻辑块
`ei_leaf_lo`	32 bits	子节点物理块号低 32 位
`ei_leaf_hi`	16 bits	子节点物理块号高 16 位
`ei_unused`	16 bits	保留

index 只保存子树的逻辑起点，不保存单独的逻辑终点。某条 index 覆盖到哪里，由下一条 index 的 ei_block 边界和子树中实际 extent 共同决定。

叶子节点的每条 struct ext4_extent 也占 12 bytes：

字段	宽度	含义
`ee_block`	32 bits	extent 覆盖的第一个文件逻辑块
`ee_len`	16 bits	extent 长度，同时编码 initialized/unwritten 状态
`ee_start_hi`	16 bits	数据物理起始块号高 16 位
`ee_start_lo`	32 bits	数据物理起始块号低 32 位

initialized extent 表示物理块已包含可读的文件数据。unwritten extent 表示空间已预分配，但未写入范围在文件语义上仍必须读为零，以防暴露介质中的旧数据。ee_len > 32768 时表示 unwritten，实际长度为 ee_len - 32768；ee_len = 32768 是 initialized extent 可表示的特殊最大长度。

7.4 如何拼出 48-bit 物理块号，并加上 extent 内偏移

ext4 把物理起始块号拆成高 16 位与低 32 位：

extent_start = (ee_start_hi << 32) | ee_start_lo

ee_start_hi << 32 把高 16 位放到结果 bit 32..47，按位或 | 再填入 bit 0..31 的低位。因为两部分不重叠，这也等价于将它们相加。例如：

ee_start_hi = 1
ee_start_lo = 2067

extent_start = (1 << 32) | 2067
             = 4,294,967,296 + 2,067
             = 4,294,969,363

这只得到整条 extent 的物理起点。目标逻辑块的物理块还要加上它在 extent 中的相对位置：

physical_block = extent_start + (logical_block - ee_block)

例如 extent 记录“逻辑块 5..8 映射到物理块 1000..1003”，查逻辑块 7：

extent_start   = 1000
ee_block       = 5
logical_block  = 7
relative_index = 7 - 5 = 2
physical_block = 1000 + 2 = 1002

7.5 给定文件字节偏移时怎样查树

先把字节偏移换成文件逻辑块号和块内偏移：

logical_block   = file_offset / block_size
offset_in_block = file_offset % block_size

完整代码：Linux v6.12.65 ext4_find_extent()、ext4_ext_binsearch_idx() 与 ext4_ext_binsearch()。其核心步骤是：

从 inode i_block 内的根 header 读取 eh_depth。
若 eh_depth > 0，在按 ei_block 升序排列的 index 中二分查找，选择最大的 ei_block <= logical_block。
把 (ei_leaf_hi << 32) | ei_leaf_lo 组成子节点物理块号，读入该 extent metadata block，在下一层重复。
到达 eh_depth = 0 的叶子后，在按 ee_block 升序排列的 extent 中选择最大的 ee_block <= logical_block。
检查 logical_block < ee_block + actual_len。成立则命中；不成立则目标位于 extent 之间，是 hole。
命中后计算 physical_block，再用 physical_block × block_size + offset_in_block 得到文件系统设备内字节偏移。

每层查的是有序数组，而不是从左到右扫描整棵树。内部节点和叶子分别进入上面链接的两个完整二分查找函数。

7.6 树在写入、分裂、truncate 时怎样变化

新映射若与相邻 extent 在逻辑块、物理块和 written/unwritten 状态上都兼容，ext4 会尽量合并。
inode 内 depth-0 根最多放 4 条 extent；继续插入时需分配外部叶子块，将 inode 根提升为 index。
外部叶子满时分裂，并向父节点插入新 index；父节点也满时分裂向上传播。
truncate 和 hole punching 可删除、缩短或分裂 extent；外部节点不再需要时可释放并降低树高。
extent、inode 与 block bitmap 的相关更新是文件系统元数据变更，ext4 通过 JBD2 journal 保护所需的一致性。

不要将 on-disk extent tree 与 struct ext4_inode_info 中的内存 extent-status red-black tree 混淆。前者持久化保存物理块映射；后者是可回收的运行时 written、unwritten、delayed 和 hole 范围缓存。

八、现在完整定位 `/home/alice/report.txt`

到这里，superblock、block group、descriptor、inode table、目录项和 extent tree 都已经独立讲完。下面不再引入新的磁盘概念，只把它们组合成一次真实定位。

本节的 /home/alice/report.txt 是以 ext4 自身根目录为 / 的文件系统内部路径。挂载到进程的 mount namespace 后，同一对象在本文样本中显示为 /mnt/vfs-lab/home/alice/report.txt；前者便于只讲磁盘格式，后者要到第十一节加入 mount 关系后才能成立。

样本是一个 64 MiB ext4 镜像，经 /dev/loop0 挂载到 /mnt/vfs-lab，内部文件 /home/alice/report.txt 内容为 hello VFS\n。结构性几何与实测坐标是：

参数/坐标	值	来源
block size	`4096`	superblock `s_log_block_size`，`dumpe2fs -h`
block count	`16384`	superblock `s_blocks_count_hi/lo`
first data block	`0`	superblock `s_first_data_block`
blocks per group	`32768`	superblock `s_blocks_per_group`
inodes per group	`16384`	superblock `s_inodes_per_group`
inode size	`256`	superblock `s_inode_size`
group 0 block bitmap	block `9`	`group_desc[0].bg_block_bitmap`
group 0 inode bitmap	block `25`	`group_desc[0].bg_inode_bitmap`
group 0 inode table	block `41..1064`	`group_desc[0].bg_inode_table = 41`
ext4 根目录	inode `#2`	ext4 格式约定
`home` / `alice` / `report.txt`	inode `#12` / `#13` / `#14`	目录项查找与 `debugfs ls`
`report.txt` 数据	block `2067`	inode `#14` 的 extent

8.1 从根目录逐级得到 inode `#14`

ext4 根目录 inode number 固定为 2。每一步都是“定位当前目录 inode → 通过 extent 读目录数据 block → 在目录项中找名字”：

正在查的分量	当前目录 inode	目录数据 block	命中的磁盘目录项
`home`	`#2`	`10`	`home → inode #12`
`alice`	`#12`	`2065`	`alice → inode #13`
`report.txt`	`#13`	`2066`	`report.txt → inode #14`

这一阶段定位的是名字与 inode number，还没有读取 inode #14 的持久化记录。

8.2 由 inode `#14` 定位磁盘上的 on-disk inode 记录

本节的目标不是查找文件数据块，而是找到：inode #14 的持久化元数据究竟保存在哪个物理文件系统块、块内哪个字节区间。 磁盘上实际保存的是一段固定长度的序列化记录；读取这段记录后，ext4 再按 on-disk struct ext4_inode 的字段布局解码它。

第一步：收集定位所需的输入

开始计算前已经从目录项和 superblock 取得四个输入：

数值	来源	在本次计算中的含义
`14`	解析父目录数据时，目录项 `report.txt → inode #14`	要定位的 inode number
`16384`	superblock 的 `s_inodes_per_group`	每个 block group 管理 16384 个 inode slot
`4096`	由 superblock 的 `s_log_block_size` 得到的 block size	每个文件系统 block 占 4096 bytes
`256`	superblock 的 `s_inode_size`	每条 on-disk inode 记录占 256 bytes

这一步只收集输入，还没有读取 inode #14 的磁盘记录。

第二步：确定 inode 属于哪个 group、是组内第几个 slot

将 inode number 拆成 block group 编号和 group-local index：

group = (14 - 1) / 16384 = 0
index = (14 - 1) % 16384 = 13

这里先减 1，是因为 inode number 从 1 开始，而 group 和 table index 从 0 开始。整数除法得到 group = 0，表示应查询 GDT 的 group_desc[0]；取余得到 index = 13，表示 inode #14 是该组 inode table 中从零计数的 slot 13，也就是第 14 条记录。

这一步的输出是 (group, index) = (0, 13)：group 用于选择哪条 group descriptor，index 用于在该组 inode table 内选择哪条记录。

第三步：通过 GDT 找到该组 inode table 的起点

用 group = 0 查询 GDT 的 group_desc[0]，读取 bg_inode_table_hi/lo：

table_start = (bg_inode_table_hi << 32) | bg_inode_table_lo
            = (0 << 32) | 41
            = physical filesystem block 41

这一步解决的是“group 0 的 inode table 在磁盘哪里开始”。table_start = 41 只定位到了整张表的起点，还没有定位到表内的 inode #14。

第四步：把 group-local slot 换算成物理块和块内偏移

先用一个 block 的大小除以一条 inode 记录的大小：

records_per_block = 4096 / 256 = 16 条 inode 记录

records_per_block = 16 表示一个 inode-table block 能完整容纳 16 条 inode 记录。因此 slot 0..15 都位于 inode table 的第一个 block，slot 16..31 才位于第二个 block。这一步可以先直观判断 index 13 不会越过 table 的第一个 block。

再把 group-local index = 13 精确换算成 inode table 内部的字节位置、相对 table 起点跨过的 block 数，以及目标 block 内的偏移：

byte_offset_in_table = 13 × 256 = 3328
block_delta          = 3328 / 4096 = 0
offset_in_block      = 3328 % 4096 = 3328
inode_block          = 41 + 0 = 41

每一行分别回答不同的问题：

计算结果	含义
`byte_offset_in_table = 3328`	从 inode table 起点跳过前面的 13 条记录后，inode `#14` 记录从表内第 3328 byte 开始
`block_delta = 0`	从 inode table 起始 block 向后跨过的完整 block 数；结果为 `0`，说明目标仍在 table 的第一个 block
`offset_in_block = 3328`	去掉完整 block 后的余数，即目标记录在当前 block 内从 byte 3328 开始
`inode_block = 41`	inode table 起始块 `41` 加上 `block_delta = 0`，得到实际包含目标记录的物理文件系统块

到这里，ext4 正常读取所需的位置已经确定：读取 physical filesystem block 41，取其中 byte 3328..3583，这 256 bytes 就是 inode #14 的 on-disk inode 记录。

第五步：需要裸盘验证时，再换算成连续字节地址

块号加块内偏移适合文件系统代码使用；为了用 dd 或十六进制工具直接读取，可以再换算成相对文件系统起点的连续字节地址：

inode_record_fs_offset = inode_block × block_size + offset_in_block
                       = 41 × 4096 + 3328
                       = 171,264 bytes

record byte range      = [171264, 171264 + 256)
                       = [171264, 171520)

因此 inode #14 对应 /dev/loop0 中字节区间 [171264, 171520)。这一步不是 ext4 内核完成 inode 查找的必要步骤，主要用于本文的裸盘交叉验证。因为本例 loop device 从 ext4 文件系统 byte 0 开始，所以文件系统偏移和设备偏移相同；若 ext4 位于磁盘分区中，还要加上分区起始字节偏移。

inode bitmap 的 bit 13 与这条 inode-table slot 使用同一个 local index，但读既有 inode 时不需要先扫描 bitmap。目录项已经精确给出 inode number 14。

8.3 从 8.2 找到的 inode 记录解码 depth-0 extent 根

8.2 已经完成“定位”：inode #14 的 256-byte 磁盘记录位于 filesystem block 41 的块内 byte 3328..3583，等价于文件系统字节区间 [171264, 171520)。8.3 从这个位置读取 256 bytes，并完成“解码”：先按 on-disk inode 字段布局解释记录前部，再根据 flags 决定如何解释其中的 i_block[60]。

第一步：读取 8.2 定位出的 256-byte inode 记录

读取 filesystem block 41
取块内 byte [3328, 3584)
得到 inode #14 的 256-byte on-disk inode 记录

这里读到的仍是 little-endian 原始字节。struct ext4_inode 描述记录前部已定义字段的布局，不表示磁盘上保存了一个可直接解引用的内存 C 指针。

第二步：先解码外层 inode 字段

按照第 5.2 节给出的 struct ext4_inode 偏移读取关键字段，得到：

记录内 0x00: i_mode        = 0100644       → 这是普通文件
记录内 0x04/0x6C: i_size_lo/high = 10/0     → 组合后文件长度为 10 bytes
记录内 0x1A: i_links_count = 1             → 当前有 1 个硬链接
记录内 0x20: i_flags       包含 EXT4_EXTENTS_FL
记录内 0x28: i_block[60]   共 60 bytes

这一步的关键输出是 EXT4_EXTENTS_FL：它说明 i_block[60] 不是旧式的 15 个 direct/indirect block pointers，而应按 extent tree 节点解码。

第三步：读取 `i_block[60]` 开头的 extent header

i_block[60] 从整条 inode 记录的偏移 0x28 开始。先解码它开头的 12-byte struct ext4_extent_header：

eh_magic   = 0xF30A  → 确认这是合法 extent 节点
eh_entries = 1       → header 后有 1 条有效记录
eh_max     = 4       → 这个 inode 内联根最多容纳 4 条记录
eh_depth   = 0       → 当前根节点同时就是叶子节点

eh_depth = 0 决定下一步的记录类型：header 后跟的是 struct ext4_extent 叶子记录，而不是 struct ext4_extent_idx 索引记录；因此不需要再读取外部 extent metadata block。

第四步：把唯一的叶子 extent 解码成逻辑块到物理块的映射

下表同时给出字段相对 i_block 的偏移，以及它在整条 256-byte inode 记录中的偏移：

`i_block` 内偏移	inode 记录内偏移	字段	值	这一步解码出的含义
`0x00`	`0x28`	`eh_magic`	`0xF30A`	合法 extent 节点
`0x02`	`0x2A`	`eh_entries`	`1`	当前只有 1 条有效 extent
`0x04`	`0x2C`	`eh_max`	`4`	inode 内联根最多容纳 4 条记录
`0x06`	`0x2E`	`eh_depth`	`0`	根同时是叶子，后续记录按 `ext4_extent` 解码
`0x0C`	`0x34`	`ee_block`	`0`	这条 extent 从文件逻辑块 0 开始
`0x10`	`0x38`	`ee_len`	`1`	连续覆盖 1 个文件逻辑块
`0x12`	`0x3A`	`ee_start_hi`	`0`	物理起始块号的高 16 位
`0x14`	`0x3C`	`ee_start_lo`	`2067`	物理起始块号的低 32 位

组合物理块号并结合逻辑范围：

extent_start = (ee_start_hi << 32) | ee_start_lo
             = (0 << 32) | 2067
             = physical filesystem block 2067

文件逻辑块 0..0 → ext4 物理块 2067..2067

所以 8.3 的最终输出不是文件内容，而是一条块映射：inode #14 的文件逻辑块 0 存放在 ext4 物理块 2067。下一节再使用这条 extent 映射，把具体文件 offset 换算到 block 2067 内的字节位置。

8.4 读文件 offset `7` 的完整换算

这一步的输入来自两处：文件读取请求给出 file_offset = 7；8.3 解码 inode #14 后给出文件大小与 extent。所有变量的来源和含义如下：

变量/字段	从哪里取得	含义
`file_offset`	本次 `read` 请求要访问的文件字节位置，本例为 `7`	相对文件开头的零基 byte offset；它不是磁盘偏移
`i_size`	8.3 从 on-disk inode 的 `i_size_lo/high` 解码，本例为 `10`	文件的有效字节长度；首先要确认 `0 ≤ file_offset < i_size`
`block_size`	superblock 的 `s_log_block_size`，本例为 `4096`	一个 ext4 文件系统 block 的字节数
`logical_block`	由 `file_offset / block_size` 计算	目标字节位于文件的第几个逻辑块；文件逻辑块从 `0` 开始，与磁盘物理块号不是同一编号空间
`offset_in_block`	由 `file_offset % block_size` 计算	目标字节在该文件逻辑块内的 byte offset；这里不是 8.2 中 inode-table block 内的偏移
`ee_block`	8.3 从叶子 `struct ext4_extent` 解码，本例为 `0`	这条 extent 覆盖范围的起始文件逻辑块号
`ee_len`	8.3 从叶子 extent 解码，本例为 `1`	这条 extent 连续覆盖的文件逻辑块数量
`ee_start_hi/lo`	8.3 从叶子 extent 解码，本例为 `0/2067`	extent 物理起始块号的高 16 位和低 32 位
`extent_start`	由 `ee_start_hi/lo` 组合	这条 extent 对应的第一个 ext4 物理文件系统块号
`relative_index`	由 `logical_block - ee_block` 计算	目标逻辑块距离本 extent 起点有几个 block
`physical_block`	由 `extent_start + relative_index` 计算	实际保存目标文件逻辑块的 ext4 物理文件系统块号
`device_offset`	由 `physical_block × block_size + offset_in_block` 计算	目标字节在本例 `/dev/loop0` 中的连续 byte offset

第一步，把文件 byte offset 拆成“文件逻辑块号 + 逻辑块内偏移”。这里的 / 是向下取整的整数除法，% 是取余：

logical_block   = file_offset / block_size
                = 7 / 4096
                = 0

offset_in_block = file_offset % block_size
                = 7 % 4096
                = 7

结果表示文件 offset 7 位于文件逻辑块 0 内的 byte 7。接着检查 8.3 解码出的 extent 是否覆盖这个逻辑块：

extent logical range = [ee_block, ee_block + ee_len)
                     = [0, 0 + 1)
                     = [0, 1)

ee_block ≤ logical_block < ee_block + ee_len
0        ≤ 0             < 1                  → 命中这条 extent

如果不满足这个范围条件，就不能使用下面的 relative_index；应继续查下一条 extent，找不到则该逻辑块是 hole。

第二步，组合 extent 的物理起始块号：

extent_start    = (ee_start_hi << 32) | ee_start_lo
                = (0 << 32) | 2067
                = 2067

这里的 extent_start = 2067 表示 extent 的第一个文件逻辑块映射到 ext4 物理块 2067。

第三步，计算目标逻辑块在 extent 内的相对位置，再加到物理起始块号上：

relative_index  = logical_block - ee_block
                = 0 - 0
                = 0

physical_block  = extent_start + relative_index
                = 2067 + 0
                = 2067

relative_index = 0 表示目标是 extent 覆盖的第一个逻辑块，因此不需要在 extent_start 基础上继续向后移动，最终得到 physical_block = 2067。

第四步，把“物理块号 + 块内 byte offset”换算成 loop device 上的连续字节地址：

device_offset   = physical_block × block_size + offset_in_block
                = 2067 × 4096 + 7
                = 8,466,439

所以文件 offset 7 对应 /dev/loop0 的字节偏移 8,466,439。本例 loop device 从 ext4 文件系统 byte 0 开始，因此文件系统偏移和设备偏移相同；如果 ext4 位于磁盘分区中，还要加上分区起始字节偏移。block 2067 开头 10 bytes 是 hello VFS\n；i_size = 10 将有效文件内容限定在这 10 bytes，块中其余字节不属于文件语义范围。

8.5 block bitmap 可以验证 block `2067` 已分配，但不参与主定位链

本镜像只有 group 0：

group_first_block = 0 + 0 × 32768 = 0
local_block_index = 2067 - 0 = 2067
bitmap_byte       = 2067 / 8 = 258
bit_in_byte       = 2067 % 8 = 3

因此 block bitmap block 9 中 byte 258 的 bit 3 应为 1。这与 debugfs -R 'testb 2067' 相互验证，但“block 2067 属于 report.txt”的证据仍然来自 inode extent，而不是 bitmap。bitmap 只能证明该 block 已被某种用途占用。

8.6 depth-1 实例：为什么 inode 内记录会变成 index

report.txt 只有一条 extent，无法展示外部树节点。另一个受控实验只写文件逻辑块 0、2、4、6、8、10，中间的奇数块都是 hole，因此生成 6 条不能合并的 extent。一次真实 debugfs dump_extents 显示：

inode #12 的 i_block（Level 0/1，eh_depth=1）
└─ index: logical 0..10 → extent metadata block 7193
                                  │
                                  ▼
block 7193（Level 1/1，eh_depth=0）
├─ extent logical 0  len 1 → physical 6169
├─ extent logical 2  len 1 → physical 6681
├─ extent logical 4  len 1 → physical 6682
├─ extent logical 6  len 1 → physical 6683
├─ extent logical 8  len 1 → physical 6684
└─ extent logical 10 len 1 → physical 6685

inode 根只能放 4 条记录，第 5 条 extent 出现后需要将叶子搬到外部元数据 block，并把 inode 内根提升为 index。查 logical block 8 时：

根：选中 ei_block=0 的 index → 读 block 7193
叶：选中 ee_block=8, ee_len=1
结果：physical = 6684 + (8 - 8) = 6684

查 logical block 9 时，叶子二分查找仍先选中 ee_block=8，但 9 < 8 + 1 不成立，所以结果是 hole。物理块号受分配历史影响，重跑实验可能变化；树层级、查找与 hole 判定规则不变。

九、挂载后：on-disk superblock 如何变成 VFS `struct super_block`

9.1 挂载建立的三层 superblock 关系

到目前为止讲的都是 ext4 磁盘格式。Linux 挂载时读取主 on-disk superblock，验证 magic、feature flags、几何与 checksum，再建立 VFS 与 ext4 运行时对象：

三个名字相似但不是同一对象：

对象	位置/生命期	作用
on-disk `struct ext4_super_block`	持久化在文件系统字节 `1024..2047`	ext4 全局几何、features、持久化状态和 checksum
`struct ext4_sb_info`	内存，ext4 挂载实例的私有状态	缓存几何、group descriptor block 引用、分配/journal/选项/锁等运行时信息
VFS `struct super_block`	内存，文件系统被装载时存在	Linux 对“一个已装载文件系统实例”的统一表示

9.2 VFS `struct super_block` 的具体结构分工

VFS superblock 比 on-disk superblock 大得多，且具体布局受内核版本与配置影响。它不是 ABI，不应依赖字段字节偏移；应按功能组理解：

完整代码：Linux v6.12.65 struct super_block。

功能组	字段	含义	本例
实例身份	`s_dev`	用于搜索/区分块设备文件系统实例的 `dev_t`	loop 设备的 major/minor
实例身份	`s_type`	文件系统类型与挂载实现	ext4
实例身份	`s_id` / `s_uuid`	日志用人类可读标识与 UUID 的内存表示	由 ext4 挂载初始化
几何/限制	`s_blocksize` / `s_blocksize_bits`	已验证的文件系统 block size 及其 log2	`4096` / `12`
几何/限制	`s_maxbytes`	该实例支持的最大文件字节偏移	由 ext4 根据特性设定
几何/限制	`s_time_gran` / `s_time_min` / `s_time_max`	inode 时间粒度与可表示范围	由 ext4 格式能力设定
格式身份	`s_magic`	文件系统 magic 的内存表示	`0xEF53`
对象根	`s_root`	该文件系统实例的根 dentry	ext4 root inode `#2` 的 dentry
操作表	`s_op`	`super_operations`	inode 回写/释放、statfs、sync/freeze 等实例操作
操作表	`s_d_op`	该实例 dentry 的默认 `dentry_operations`	ext4 需要时设定
操作表	`s_export_op` / `s_xattr`	exportfs/NFS 和 xattr 入口	由 ext4 挂载初始化
具体文件系统	`s_fs_info`	具体文件系统私有指针	`struct ext4_sb_info *`
后端 I/O	`s_bdev` / `s_bdev_file`	块设备后端及内核打开引用；内存/伪文件系统可不使用	`/dev/loop0`
后端 I/O	`s_bdi`	writeback 后端信息	与 loop 块设备后端关联
对象集合	`s_inodes` / `s_inode_lru`	该实例已实例化 inode 和可回收 inode 管理	运行时状态
对象集合	`s_dentry_lru`	该实例可回收 dentry 的 LRU	运行时状态
mount 关系	`s_mounts`	引用该 superblock 的 mounts	至少包含 `/mnt/vfs-lab` 处 mount
生命周期	`s_count` / `s_active`	superblock 内存引用与活跃引用计数	挂载/卸载流程管理
生命周期	`s_umount`	mount/unmount/freeze 等实例级状态变更的读写信号量	挂载期间存在
冻结	`s_writers`	分级跟踪写入、写缺页和文件系统内部修改，用于 freeze/thaw	运行时同步状态
错误报告	`s_wb_err`	为 `syncfs()` 等记录该实例的 writeback error sequence	运行时错误状态
状态位	`s_flags` / `s_iflags`	superblock 级运行语义与内部状态	不等于 on-disk feature flags

运行时 flags 还要再分一层：super_block.s_flags 保存 SB_RDONLY 等文件系统实例级状态；vfsmount.mnt_flags 保存 MNT_NOEXEC、MNT_NOSUID、MNT_NODEV 等每个 mount 的策略。同一 superblock 可以被多个 mount 引用，这些 mount 的策略不必完全相同。二者都不等于 on-disk struct ext4_super_block.s_feature_*；后者描述的是磁盘格式能力。

9.3 `struct ext4_sb_info` 在两个 superblock 之间做什么

VFS superblock 只能放文件系统无关的公共字段。ext4 把具体实现所需的数据放在 struct ext4_sb_info，并由 s_fs_info 连过去。其关键角色包括：

完整代码：Linux v6.12.65 struct ext4_sb_info。

VFS struct super_block
└─ s_fs_info → struct ext4_sb_info
                  ├─ s_es          → 缓存的 on-disk ext4_super_block
                  ├─ s_sbh         → 包含主 superblock 的 buffer_head
                  ├─ s_group_desc  → GDT 各元数据 block 的缓存引用
                  ├─ group/inode/block 几何的 CPU-endian 运行时值
                  ├─ mount options、feature-derived 状态与锁
                  ├─ allocator / flex-group / multiblock-allocation 状态
                  └─ JBD2 journal、orphan、quota、error 等 ext4 私有入口

比如 s_blocks_per_group 在磁盘 superblock 中是 little-endian __le32，挂载校验后会得到方便运行时使用的 CPU-endian 几何值。内核执行完整的 ext4_group_first_block_no() 时使用这套已建立的挂载状态，不会为每次计算调用 dumpe2fs 或重新解码整个设备。

9.4 从读 superblock 到可用 root dentry 的动态流程

1. VFS 根据文件系统类型与块设备获取/创建 struct super_block。
2. ext4 读取文件系统内偏移 1024 的 on-disk superblock。
3. 验证 0xEF53、block size、counts、feature flags 与 metadata checksum。
4. 分配 ext4_sb_info，建立 s_es、几何、GDT 缓存、journal 与 allocator 状态。
5. 查 inode #2 的 descriptor 和 inode-table slot，实例化 root inode。
6. 为 root inode 建立 root dentry，写入 super_block.s_root。
7. 建立 mount，将这个 superblock/root dentry 接入指定 mount namespace。

mount(2) 返回后，后续 pathname walk 才能从该 mount 的 root dentry 开始逐级查目录。如果 superblock 的不兼容 feature 无法理解、几何不合法或 checksum 校验失败，流程会在 root dentry 可用之前失败。

VFS superblock 并不只属于 ext4。tmpfs、procfs、devpts 也都会建立 struct super_block，即使它们没有块设备上的 struct ext4_super_block。所以“superblock”一词在上下文不明时很容易混淆：本文从此使用 on-disk ext4 superblock 和 VFS struct super_block 明确区分。

十、从文件系统实例向下展开 VFS 内存对象

10.1 mount 回答“这个实例接在命名空间哪里”

VFS struct super_block 表示“被装载的文件系统实例是谁”，mount 则表示“它在某个 mount namespace 中接在哪里”。路径位置因此不能只用 dentry 表示：

Linux 源码同时出现 struct mount 和 struct vfsmount。前者是 mount 子系统的完整内部对象，后者内嵌在前者中，是 struct path 等 VFS 公共接口持有的视图：

完整代码：Linux v6.12.65 struct mount 与 struct vfsmount。

struct mount
├─ mnt_parent / mnt_mountpoint   在挂载树中向父级连接
├─ namespace、传播与生命周期状态
└─ struct vfsmount mnt
      ├─ mnt_root                这个 mount 对外暴露的根 dentry
      ├─ mnt_sb                  所属 VFS superblock
      └─ mnt_flags               该 mount 的运行策略

本文泛称“mount”时指这一个逻辑对象；写具体字段时则保留源码中的 struct mount / struct vfsmount 层次。

struct path
├─ mnt       → 当前 mount
└─ dentry   → 该 mount 中的当前名字节点

同一 superblock 可通过多个 mount 出现在不同位置，bind mount 也可让同一 dentry 子树出现在多个路径下。路径遇到挂载点时，pathname walk 从覆盖目录的 dentry/mount 切换到被挂载文件系统的 root dentry/mount。

superblock：文件系统实例是谁
mount：     该实例在这个命名空间接在哪里
dentry：    在该 mount 中当前是哪个名字节点

10.2 dentry 回答“这个父目录下的名字解析到什么”

VFS pathname walk 逐个处理路径分量，并用 struct dentry 表示“某个父 dentry 下的某个名字”：

完整代码：Linux v6.12.65 struct dentry。

/
└─ home       → dentry
   └─ alice   → dentry
      └─ report.txt → dentry

dentry 的关键状态包括名字、父 dentry、哈希/缓存状态、解析成功时的 inode 引用，以及文件系统的 dentry_operations。它是 dcache 中的内存对象，不是 on-disk ext4_dir_entry_2 的同构副本。

一个有用的抽象是：inode 更像“对象节点”，dentry 更像“父目录到这个对象的一条命名边”。 同一 inode 可因硬链接拥有多条命名边；同一个字符串也可在不同父目录下形成不同 dentry。这个模型不是结构体布局，但能直接解释“inode 不保存文件名”和“一个 inode 可以有多个名字”。

positive dentry:  "report.txt" → struct inode #14
negative dentry:  "missing.txt" → NULL

负 dentry 缓存“当前这个父目录下没有这个名字”，避免短时间内反复进入文件系统查磁盘目录数据。目录修改、重验证与缓存回收都会影响它的有效性，所以它不是永久的“不存在证明”。

10.3 VFS `struct inode` 回答“这个已实例化的文件对象是什么”

VFS inode 不保存路径名字，它统一表示文件对象的身份、类型、权限、大小与操作入口：

完整代码：Linux v6.12.65 struct inode 与 ext4 私有的 struct ext4_inode_info。

struct inode
├─ i_ino        文件系统实例内的 inode number
├─ i_sb         所属 VFS superblock
├─ i_mode       类型与权限
├─ i_uid/i_gid  所有者
├─ i_nlink      硬链接名字数
├─ i_size       有效文件大小
├─ i_op         inode_operations
├─ i_fop        默认 file_operations
├─ i_mapping    内容缓存的 address_space
└─ i_data       该 inode 内嵌的 address_space

inode number 只在所属文件系统实例中有意义，所以运行时身份至少需要 (i_sb, i_ino) 这一组合。不同 superblock 中完全可以同时存在 inode #14。

ext4 使用更大的 struct ext4_inode_info 容纳 VFS inode 和 ext4 运行时私有状态：

struct ext4_inode_info
├─ ext4 extent-status / allocation / journal 等私有状态
└─ struct inode vfs_inode

内核在 inode-cache miss 时，使用前文的 i_ino → group → descriptor → inode-table slot 链读取 on-disk inode，再将需要的持久化字段解码到 ext4_inode_info + vfs_inode。这不是对 256-byte 磁盘记录做 memcpy 就得到内存 struct inode；内存对象还有锁、引用、操作表、cache 和文件系统私有状态。

10.4 `address_space` 回答“这个 inode 的文件内容缓存在哪里”

完整代码：Linux v6.12.65 struct address_space。

inode.i_mapping
  → struct address_space
       ├─ host       所属 inode
       ├─ i_pages    XArray：文件偏移索引到 folio
       ├─ nrpages    已缓存 page/folio 数量摘要
       ├─ a_ops      address_space_operations
       └─ writeback / error / mmap 相关状态

这里的 address space 不是进程 mm_struct 虚拟地址空间。文件 mmap() 会连接两者：VMA 记录文件映射，缺页时通过文件 address_space 获取 page-cache folio，再建立进程页表映射。

从坐标角度看，extent 回答“文件逻辑块怎样落到磁盘块”，address_space 回答“文件偏移对应的内容当前是否已在内存 folio 中”。前者是持久化映射，后者是可回收缓存；缓存未命中时，文件系统才借助前者补入内容。

十一、把 VFS 内存对象与 ext4 磁盘位置合起来

现在内存和磁盘两侧的每个概念都已经定义，可以用一次受控的 pathname lookup 把它们接起来。下面假设进程执行：

open("/mnt/vfs-lab/home/alice/report.txt", O_RDONLY);

路径中没有符号链接和嵌套 mount，各级目录搜索权限允许，且暂不展开 RCU/REF-walk、最终分量规则和 rename 并发保护。本节的目的只是连接对象图，不代替下一篇对 namei 的完整分析。

pathname lookup 的语义终点是代表 report.txt 的 struct path，也就是“所在 mount + 最终 dentry”。在实际 open() 实现中，path_openat() 会先分配一个尚未完成绑定的 struct file 外壳，再进行路径查找；找到或创建最终对象后才把 path、inode、操作表等补齐，成功时最后安装到 fdtable。读取文件内容是之后的另一阶段。

11.1 先把绝对路径拆成分量

VFS 将路径拆成：

/ | mnt | vfs-lab | home | alice | report.txt

因为路径以 / 开头，查找从当前进程在其 mount namespace 中看到的根 struct path 开始，而不是从 ext4 的 inode #2 直接开始。查找过程中始终维护：

current_path = (current mount, current dentry)

每处理一个普通分量，VFS 都会确认当前 inode 是目录、执行目录搜索权限检查，并尝试在当前父 dentry 下找到这个名字对应的子 dentry。

11.2 先在父文件系统中走到 `/mnt/vfs-lab`，再跨越 mount

mnt 和作为挂载点的 vfs-lab 属于挂载 ext4 之前的父文件系统，不是 /dev/loop0 中的 ext4 目录项。因此这段路径必须分成两段：

父文件系统：/ → mnt → vfs-lab（挂载点 dentry）
                              │
                              │ 跨越 mount
                              ▼
ext4 文件系统： /（root dentry / inode #2）→ home → alice → report.txt

这里说的“进入挂载点所在的分区”是用户视角的说法。内核并不是在查路径时重新扫描分区表、重新识别 ext4，而是从父文件系统的 mount + dentry 切换到一个已经建好的子 mount。本文样本的 /dev/loop0 严格说是 loop block device；如果 ext4 位于真实分区，这个后端也可以是 /dev/sda1 之类的分区块设备，挂载后的路径切换机制相同。

只想掌握对象地图时，先记住一次替换即可：(父 mount, 挂载点 dentry) → (子 mount, 子 mount 的 mnt_root)。本节只解释替换前后各是什么对象；nameidata、step_into()、handle_mounts()、lookup_mnt() 以及 RCU/REF-walk 的动态过程放到待发布的第 04 篇《路径不是字符串查表：mount namespace 和 pathname walk》展开。

11.2.1 查路径之前：`mount(2)` 已经把两个文件系统接好

第 9.4 节已经给出挂载的内部准备过程。对本例而言，mount(2) 成功返回前，内核已经完成：

解析挂载目标 /mnt/vfs-lab，保留父文件系统中的挂载点 struct path。
打开并识别源块设备 /dev/loop0，读取 ext4 on-disk superblock。
建立 ext4 的 VFS struct super_block，使 s_bdev 指向 /dev/loop0。
读取 ext4 root inode #2，建立 root dentry，使 s_root 指向它。
建立子 mount，使它的 mnt_sb 和 mnt_root 分别指向这个 superblock 和 root dentry。
在 mount namespace 中登记覆盖关系：“父 mount 中的 vfs-lab dentry 被这个子 mount 覆盖”。

可以把挂载完成后的关系压缩为：

挂载点 key
(parent vfsmount, dentry("vfs-lab"))
                │
                │ mount namespace 中的覆盖关系
                ▼
child vfsmount
├─ mnt_root ─────→ ext4 root dentry
│                     ├─ d_inode ───→ root inode #2
│                     └─ d_sb ─────→ ext4 VFS super_block
└─ mnt_sb ───────→ ext4 VFS super_block
                          ├─ s_root ────→ 同一个 ext4 root dentry
                          └─ s_bdev ────→ /dev/loop0

这里的 mnt_root 是从哪里来的？它不是 ext4 磁盘中的字段，也不是由 /mnt/vfs-lab 这个挂载点 dentry 生成的。mnt_root 是 struct vfsmount 中的内存 dentry 指针，来自“被挂载文件系统要暴露出来的根”。本例的建立链是：

完整代码入口：ext4 建立 s_root、get_tree_bdev_flags() 把 s_root 交给 fc->root，以及 vfs_create_mount() 建立 mnt_root。

ext4 on-disk inode #2
        │ ext4_iget(sb, EXT4_ROOT_INO, ...)
        ▼
内存 root struct inode
        │ d_make_root(root_inode)
        ▼
ext4 root dentry
        │
        ├─ sb->s_root = root dentry
        │
        └─ get_tree_bdev_flags(): fc->root = dget(sb->s_root)
                                      │
                                      │ vfs_create_mount()
                                      ▼
                    child_vfsmount->mnt_root = dget(fc->root)

这条链上有三个不能混成一个概念的“根”：磁盘格式用 inode number #2 标识 ext4 根对象，VFS superblock 用 s_root 持有该对象的 root dentry，mount 再用 mnt_root 表示“这个 mount 向上层暴露的树根”。普通整树挂载中，后两者恰好是同一个 dentry 指针；语义仍然不同。

这段关系的完整实现见 Linux v6.12.65 vfs_create_mount()。它不仅设置 mnt_sb 和 mnt_root，还处理空 root、mount 分配、内核内部 mount flags、superblock 活跃引用、初始父子关系，以及把 mount 挂入 super_block.s_mounts；本文不再用两行摘录代替完整函数。

字段	类型	直接指向	本例关系
`mnt_root`	`struct dentry *`	mount 对外暴露的根 dentry	`mnt_root->d_inode->i_ino = 2`
`mnt_sb`	`struct super_block *`	该 mount 所属的 VFS superblock	`mnt_root->d_sb == mnt_sb`
`mnt_sb->s_root`	`struct dentry *`	整个文件系统实例的根 dentry	普通整树挂载中 `mnt_root == mnt_sb->s_root`

dget(fc->root) 不会复制一个 root dentry，只会取得对同一对象的引用并延长其生命期。因此本例中 fc->root、mnt_root 和 mnt_sb->s_root 是同一个 dentry 指针；mnt_sb 自身则是另一种类型，直接指向 superblock。

不过，mnt_root 的通用含义是“这个 mount 向上层暴露的树根”，它不保证永远等于 mnt_sb->s_root。例如 bind mount 某个子目录时，新 mount 的 mnt_root 可以指向该子目录 dentry，而 mnt_sb->s_root 仍指向整个文件系统的根 dentry。

mnt_root 与挂载点也是两个不同的方向：

child struct mount 往上看：mnt_mountpoint → 父文件系统的 vfs-lab dentry
child struct vfsmount 往下看：mnt_root     → 进入子 mount 后的 ext4 root dentry

路径跨越挂载点时，正是从前者所在的父文件系统位置，切换到后者表示的子 mount 入口。

所以 open() 处理这条路径时，只需查这个现成的覆盖关系；它不会再执行一次挂载。

11.2.2 跨越 mount 后换了哪两个对象

跨越前后的 dentry 不是同一个对象：前者是父文件系统中的挂载点，后者是 ext4 mount 暴露的根。vfs-lab 已被消耗，ext4 根目录里第一个要查的是 home。这里的对象替换不会重新扫描分区表，也不会重新挂载设备；它只使用 mount namespace 中已经存在的连接关系。

11.2.3 为什么 ext4 root inode 固定为 `#2`

为什么固定为 #2？这是 ext2 创建磁盘格式时确定、随后由 ext3/ext4 继承的 on-disk ABI 约定，不是挂载时根据目录内容或空闲 inode 动态计算的结果。内核源码直接定义 EXT4_ROOT_INO = 2，mkfs.ext4 创建文件系统时也明确使用这个编号建立根目录。低编号 inode 的约定为：

inode number	约定用途
`0`	不存在，不是有效 inode number
`1`	bad-blocks inode，用于记录坏块
`2`	root directory inode
`3..10`	quota、boot loader、resize、journal 等特殊或保留用途
`11`	传统格式中第一个非保留 inode；动态版本以 superblock 的 `s_first_ino` 为准

所以根目录不能像普通新文件一样从 inode bitmap 中任意选择一个空闲编号。格式化程序必须创建 inode #2；挂载时 ext4 也知道应读取 inode #2，再以对应的内存 struct inode 建立 root dentry。这里固定的只是 inode number，不是磁盘块号或字节位置。inode #2 仍然要通过普通 inode-table 定位公式找到其 on-disk inode 记录。本文样本中：

group       = (2 - 1) / 16384 = 0
index       = (2 - 1) % 16384 = 1
table_start = group_desc[0].bg_inode_table = block 41

inode #2 → group 0 inode table 的 slot 1
         → filesystem block 41 内 byte offset 1 × 256 = 256

根目录 inode 的数据 block 也不是固定常量；本文样本的 inode #2 extent 恰好指向目录数据 block 10。另外，#2 是 ext2/3/4 的格式约定，不是 VFS 对所有文件系统提出的统一要求。

因此，vfs-lab 这个名字负责找到挂载点；它不会出现在 ext4 根目录的磁盘目录项中。跨越 mount 后，路径的文本位置仍表现为 /mnt/vfs-lab，但 (mount, dentry) 已经换成另一个文件系统实例。

11.3 ext4 如何把一个名字分量变成下一级 inode

对象关系只需记住两层缓存和一条磁盘链：VFS 先以 (父 dentry, 分量名) 查询 dcache；没有可用答案时，ext4 才从当前目录 inode 的 extent 找到目录数据，在目录项中取得下一级 inode number。若该 inode 尚未实例化，再通过 inode number → group descriptor → inode table slot 读取磁盘记录，建立 dentry 与 VFS inode 的关联。

positive/negative dentry、RCU/REF-walk、慢查找和并发重试属于 pathname walk 的执行机制，待发布的第 04 篇再逐步展开；这里仅保留它们最终连接出的对象。

在本文受控镜像中，三轮 ext4 查找的实际坐标为：

当前 ext4 目录	要查的名字	cache miss 时读取的目录数据	命中的目录项	下一轮得到的对象
ext4 root inode `#2`	`home`	由 inode `#2` extent 定位到 block `10`	`home → inode #12`	`home` dentry + inode `#12`
inode `#12`	`alice`	由 inode `#12` extent 定位到 block `2065`	`alice → inode #13`	`alice` dentry + inode `#13`
inode `#13`	`report.txt`	由 inode `#13` extent 定位到 block `2066`	`report.txt → inode #14`	`report.txt` dentry + inode `#14`

这些 block 号描述缓存为空时磁盘侧如何提供答案；如果相应 dentry、inode 或目录 folio 已在缓存中，本次查找可以少做部分磁盘 I/O，但名字到 inode 的逻辑关系不变。

11.4 本例的完整对象链

把流程代入本文具体路径，可以压缩成下面这条对象与磁盘坐标链：

进程的 namespace root struct path
  → 父文件系统 dentry("mnt")
  → 父文件系统 mountpoint dentry("vfs-lab")
  → 跨越 mount：切换到 /dev/loop0 的 ext4 root dentry / inode #2
  → root 目录 block 10：dirent "home"      → inode #12
  → home 目录 block 2065：dirent "alice"   → inode #13
  → alice 目录 block 2066：dirent "report.txt" → inode #14
  → 最终 struct path = (ext4 mount, report.txt dentry)

这里最容易混淆的是两个边界：目录项查找只负责把名字变成 inode number；inode table 查找才把 inode number 变成 on-disk inode 记录。找到 inode #14 也只表示找到了文件元数据，文件内容还要继续解码 inode extent 才能定位。open() 如何围绕这条查找链预留 fd、构造 struct file 并最终发布，则由待发布的第 05 篇《open() 怎么造出 fd：从路径结果到 struct file》负责。

11.5 交互总览与最终对象关系

下面的交互图仍以 /mnt/vfs-lab/home/alice/report.txt 为路径轴，左侧显示命名空间和 VFS 对象，右侧显示 /dev/loop0 中的目录项、inode 记录和数据块。

打开 HTML 交互版：逐级查看 pathname 如何定位到 ext4 物理块

按 / → mnt → vfs-lab → home → alice → report.txt → offset 0 逐级查看。图中符号地址如 &inode#14 只表示对象引用，不伪造一次运行中的内核虚拟地址。

在最后的 buffered read 状态，下列关系同时成立：

super_block.s_bdev       → /dev/loop0
block 2066 的磁盘目录项  → "report.txt" 映射到 inode number 14
dentry("report.txt")     → 缓存这次名字解析结果并关联内存 inode #14
inode.i_ino = 14         → inode table block 41 的 slot 13
inode extent logical 0   → data block 2067
address_space.i_pages[0] ← block 2067 读入后的 folio

读 offset 0 时，内存路径是：

fd
 → struct file
 → f_mapping / inode.i_mapping
 → address_space.i_pages[0]
      ├─ cache hit  → 直接从 folio 复制数据
      └─ cache miss → ext4 extent 查到 block 2067
                    → s_bdev=/dev/loop0 发起块 I/O
                    → 读入 folio 并放入 i_pages
                    → 只返回 i_size 范围内的字节

因此内存 inode 不是用一根指针直接指向“磁盘文件”。冷启动时的完整逻辑链是：

(superblock, inode number)
  → on-disk inode
  → extent 映射
  → ext4 物理块
  → s_bdev 块 I/O
  → address_space / folio

这里刻意画的是 buffered I/O；direct I/O 可以绕过 page cache，但仍要从 inode 的文件块映射走到后端设备。后文再讨论两条数据路径的边界。

十二、三类操作表各管什么

完整代码：Linux v6.12.65 struct inode_operations、struct file_operations 与 struct address_space_operations。

操作表	挂在哪里	解决什么问题
`inode_operations`	`inode->i_op`	`lookup/create/unlink/rename/getattr` 等名字和元数据动作
`file_operations`	`inode->i_fop`、打开后 `file->f_op`	`read_iter/write_iter/poll/ioctl/fsync` 等打开实例动作
`address_space_operations`	`mapping->a_ops`	`read_folio/readahead/write_begin/write_end/writepages` 等缓存与后端交换

这里的表格只标出对象上的操作入口，不展开调用顺序。为什么字节读写不放在 inode_operations、普通文件为何会连续经过 file_operations 与 address_space_operations、而 pipe/socket 又为何不会，统一放到待发布的第 06 篇《VFS 统一了什么：三组操作表和文件类型分派》比较。

前十一节描述的是一张对象快照；下面改用 link、create、unlink 和 rename 观察这张图随时间怎样变化。阅读时只追“名字、inode、打开引用、缓存、磁盘块”中哪一条关系被改动即可。

十三、软链接与硬链接：到底多了哪个对象

在总图的样本上执行：

cd /mnt/vfs-lab/home/alice
ln report.txt report.hard
ln -s report.txt latest

硬链接和软链接都表现为“多了一个名字”，但对象关系完全不同：

因此：

硬链接增加的是一个指向 同一 inode 号 的磁盘目录项；路径查找后通常会有另一个 dentry，但不会复制 inode、address_space 或数据块。
软链接增加了目录项 latest → inode #15，而 inode #15 是一个独立的 symlink inode。它保存的内容是目标的路径字符串 report.txt，而不是 inode #14 或指向 inode #14 的指针。目标较短时，ext4 通常把这段字符串直接内联保存在 symlink inode 的数据区域中（常称为 fast symlink）；放不下时才需要额外的数据块。
查找 latest 时，VFS 先到达 symlink inode #15，取出字符串 report.txt，再把它作为 pathname 的一部分继续解析；相对目标从软链接所在目录继续，绝对目标则重新选择解析根。目标怎样接回待解析路径、如何限制符号链接逃逸，由待发布的第 04 篇展开。
如果删掉 report.txt，report.hard 仍直接到达 inode #14；latest 保存的字符串没有自动改变，因此会变成悬空软链接。

十四、新建：从“不存在的名字”到 inode 与缓存内容

这里仅观察 open("report.txt", O_CREAT|O_WRONLY) 之后对象关系如何变化。图中磁盘编号沿用总图这次实测结果；分配器在另一次运行中完全可能选择别的 inode 或数据块。

这张对象图只区分三个时刻：

create 完成后，命名空间里已经能找到名字，dentry 已从负变正，inode 也已经存在。
buffered write 返回后，内容已经能从该 inode 的缓存路径观察到，但这不等于已经分配最终物理块或达到持久化边界。
dirty folio 怎样产生、writeback 与 fsync() 的保证，以及 ext4 延迟分配和 journal，分别在待发布的第 08、09、10 篇落地。

十五、删除：名字消失，为什么 fd 仍然能读

为了把 i_nlink 和打开引用分开，先保留上一节的硬链接，并打开原名：

fd 3 -> struct file -> dentry("report.txt") -> inode #14
report.txt  -> inode #14
report.hard -> inode #14

然后依次删除两个名字：

unlink() 的直接对象是“父目录中的名字”，不是进程 fd，也不是 page-cache folio。到 t2 时，ls 已经看不到文件，但 fd 3 的 struct file 仍持有 f_path，所以现有 fd 仍能读写 inode #14。工具常把这类 dentry 显示为 report.txt (deleted)；这只是一个仍被引用、但已经不再能从目录树正常查到的名字。

t3 也不表示每个磁盘扇区在 close() 函数返回前同步擦除。准确含义是：最后引用消失后，VFS/ext4 才具备回收 inode 和数据块的条件；journal、writeback 和块设备缓存仍决定磁盘更新在时间上的具体完成方式。

十六、移动：同一文件系统内通常只改目录关系

假设已经创建 /mnt/vfs-lab/archive，再执行：

mv /mnt/vfs-lab/home/alice/report.txt /mnt/vfs-lab/archive/report.txt

在同一个 ext4 superblock 内，核心变化不是“搬运 10 bytes”，而是 rename 原子地改目录项：

dcache 也要让名字/父目录关系与 rename 结果一致，但打开的 fd 不需要换成另一个 struct file，文件偏移和 inode 也不因此重建。

如果源和目标位于不同 mount，单次 rename() 会返回 EXDEV；即便两个 mount 引用同一文件系统，Linux 也不允许跨 mount boundary rename。本文从 ext4 的 /mnt/vfs-lab/... 移到 overlayfs 的 /tmp/... 时还同时跨了 superblock。用户态 mv 常退化成“在目标文件系统创建新 inode 并复制数据，再 unlink 源名字”：这时 inode 号、superblock、address_space 和物理数据块都会改变，已经打开的源 fd 仍指向旧 inode。

十七、实验怎样复现

17.1 总图中的 ext4 路径、inode 表与数据块

总图来自 GitHub 上的完整脚本 assets/vfs-ext4-full-chain-demo.sh。脚本在一次性容器里创建 64 MiB 镜像、挂载 loop 设备、创建完整路径，然后用 findmnt、stat、filefrag、dumpe2fs 和 debugfs 从运行时与磁盘格式两侧交叉观察：

docker run --rm --privileged --platform linux/amd64 \
  -v "$PWD/os/filesystem/assets:/src:ro" \
  x86lab:latest \
  sh /src/vfs-ext4-full-chain-demo.sh

这条命令需要 --privileged，因为容器内要建立并挂载 loop 设备；脚本只应在这里所示的可丢弃容器里运行，不应直接以特权方式在宿主机执行。代表性输出：

/mnt/vfs-lab /dev/loop0 ext4 rw,relatime
path=/mnt/vfs-lab                 inode=2
path=/mnt/vfs-lab/home            inode=12
path=/mnt/vfs-lab/home/alice      inode=13
path=.../home/alice/report.txt    inode=14 size=10

logical 0..0 -> physical 2067..2067
Filesystem magic number:  0xEF53
Filesystem revision #:    1 (dynamic)
Filesystem features:      has_journal ... extent 64bit flex_bg ... metadata_csum
Inode count:              16384
First block:              0
Block count:              16384
Block size:               4096
Group descriptor size:    64
Reserved GDT blocks:      7
Blocks per group:         32768
Inodes per group:         16384
Inode blocks per group:   1024
Flex block group size:    16
First inode:              11
Inode size:               256
Journal inode:            8
Checksum type:            crc32c

Primary superblock at 0, Group descriptors at 1-1
Block bitmap at 9
Inode bitmap at 25
Inode table at 41-1064

/                  : data block 10
/home              : data block 2065
/home/alice        : data block 2066
/home/alice/report.txt: data block 2067

inode 表每项 256 bytes，所以 inode #14 是从零计的第 13 项：

inode table 起点       = 41 × 4096
inode #14 在表内偏移   = (14 - 1) × 256 = 3328
inode #14 的设备偏移   = 41 × 4096 + 3328 = 171,264 bytes

这些块号是这次受控镜像的实际输出，不是 ext4 ABI 保证的常量；镜像大小、mkfs 选项、分配历史或 e2fsprogs 版本变化后，应以脚本当次输出重画坐标。

17.2 depth-1 extent tree 实验

GitHub 上的完整脚本 assets/vfs-ext4-extent-tree-demo.sh 创建另一个可丢弃 ext4 镜像，向稀疏文件的 6 个不连续逻辑块写入数据，然后同时使用 filefrag 与 debugfs dump_extents 查看映射和树层级：

docker run --rm --privileged --platform linux/amd64 \
  -v "$PWD/os/filesystem/assets:/src:ro" \
  x86lab:latest \
  sh /src/vfs-ext4-extent-tree-demo.sh

该脚本会将数据写入 logical block 0、2、4、6、8、10，因此稳定产生超过 inode 根的 4-entry 容量的 extent tree。分配到的物理块号可能随运行变化，应以当次 Level 0/1 和 Level 1/1 输出为准。它同样需要 --privileged，只应在可丢弃容器中运行。

17.3 软硬链接的 inode 身份

不需要特权挂载的链接实验是 GitHub 上的完整脚本 assets/vfs-object-map-demo.sh，运行命令：

docker run --rm --platform linux/amd64 \
  -v "$PWD/os/filesystem/assets:/src:ro" \
  x86lab:latest \
  sh /src/vfs-object-map-demo.sh

脚本完整内容没有依赖仓库外的辅助程序生成数据；它创建原文件、硬链接和符号链接，再用 stat 与 findmnt 观察。

实际输出：

path=.../original  inode=36235773 links=2 type=regular file
path=.../hard-link inode=36235773 links=2 type=regular file
path=.../symbolic-link inode=36235774 links=1 type=symbolic link

证据很直接：

original 和 hard-link 名字不同，inode 号相同；
symbolic-link 自己是另一个 inode，它保存的是符号链接语义；
跟随符号链接后才会继续解析到 original。

17.4 相邻路径可以落在不同 mount/superblock 上

/      overlay ...
/proc  proc    ...

path=.../original device=66 inode=36235773
path=/proc/uptime device=89 inode=4026531987

容器的 /tmp 属于 root overlayfs mount，/proc/uptime 属于 procfs mount。路径字符串都从 / 开始，但 pathname walk 在 /proc 处跨过了挂载点。

数字 inode 只在对应文件系统实例/设备语境中有意义，不能拿不同 superblock 的 inode 号做全局身份。

十八、对象生命周期为什么故意分开

现在可以解释一些看似矛盾的现象：

   dentry 可被 dcache 回收
      != 磁盘文件被删除

   一个名字 unlink
      != inode 立即销毁

   最后一个 fd close
      != 同名路径必须消失

   page-cache folio 被回收
      != inode/dentry 一起消失

每类对象回答不同问题，引用来源和回收条件也不同。现有内存系列的 shrinker 文章已经解释 dentry/inode cache 如何参与回收；本系列后面会继续解释 page-cache folio 的数据路径。

十九、把母图收起来

最终用一句话记每个对象：

on-disk ext4 superblock  整个 ext4 的全局几何、格式能力与持久化状态
block group              一段连续 block 号和一组 inode slot 的逻辑管理单元
group descriptor         某组 bitmap、inode table 位置与摘要计数的地址簿
on-disk inode            一个文件对象的持久化元数据与数据映射入口
extent tree              文件逻辑块范围到 ext4 物理块范围的持久化映射

VFS struct super_block   已装载文件系统实例的内存统一对象
mount                    该实例在 mount namespace 中的连接
dentry                   某个父目录下的名字解析结果
VFS inode                文件系统对象的内存统一元数据身份
address_space            文件内容缓存及其 I/O 操作入口
struct file              一次打开实例
fd                       当前进程打开文件表的索引

本文已经用一个无符号链接、无并发改名的受控路径把对象图接起来，但只保留了 pathname walk 的稳定骨架：struct path 起点、逐分量 dcache/文件系统查找，以及一次 mount 切换。

下一篇《路径不是字符串查表：mount namespace 和 pathname walk》专门展开 namei 的动态规则：不同解析起点、RCU-walk 与 REF-walk、中间/最终分量、..、符号链接、慢查找、跨挂载点和 openat2() 约束。它回答“这条对象链在真实路径解析中怎样走出来”，而不是重复本文的静态对象定义。

参考源码

Linux v6.12.65 完整 VFS 定义：include/linux/fs.h（struct file、struct inode、struct address_space、struct super_block）与 include/linux/dcache.h（struct dentry）。
Linux v6.12.65 完整 mount 实现：fs/super.c、fs/mount.h、include/linux/mount.h 与 fs/namespace.c。
Linux v6.12.65 完整 pathname 实现与文档：fs/namei.c 与 Documentation/filesystems/path-lookup.rst。
Linux v6.12.65 完整 ext4 核心实现：fs/ext4/ext4.h、fs/ext4/super.c、fs/ext4/namei.c 与 fs/ext4/inode.c。
Linux v6.12.65 完整 extent 实现：fs/ext4/ext4_extents.h、fs/ext4/extents.c 与 fs/ext4/extents_status.c。
e2fsprogs v1.47.2 完整 mke2fs(8) 源文件：misc/mke2fs.8.in。
Linux v6.12.65 ext4 格式文档源码：super.rst、overview.rst、inodes.rst、special_inodes.rst、directory.rst、ifork.rst、group_descr.rst 与 bitmaps.rst。

VFS 对象地图：从 ext4 superblock 到 dentry、inode 和 address_space
