前端通用交互式几何编辑器的开发经验

前端通用交互式几何编辑器：设计系列导读

1. 为什么写这套东西

做前端的人大多碰过“在地图上画点什么”的需求。画个点、连条线、圈一块区域，看起来不难，可真要把它做成能被业务系统集成、能被别人二次开发的编辑器，市面上能找到的工具却大多差着一口气：

• 有的和一套界面深度绑定——编辑器长在自己的面板里，业务想换皮、想内嵌，动不了；
• 有的只支持单一地图库——绑死 Leaflet 或 Cesium，换个场景就得重写；
• 有的把绘制、编辑、撤销、图层树全堆在一起，改一处崩一片，越用越不敢动。

它们缺的不是功能，而是一种工程美学：让一个编辑器像库一样被信任——边界清晰、依赖单向、可组合、可替换、可长期维护。

于是有了这套 skill（geometry-interactive-editor）和这一系列文章。

github.com/maanfa/skil…

它们其实在做两件事：

1. 提出适用场景：交互式几何编辑器不止“地图”——二维画布、三维场景、任意 canvas 几何编辑，都是它的舞台；它应当能跨库、无 UI、纯指令式地存在；
2. 总结经验教训：这是我多年开发编辑功能踩坑、重构、被“集成需求”逼出来的设计取舍。如果能帮到读者和广大相关从业者少走弯路，那是对我的一种荣耀。

系列里没有玄学，只有“为什么这么分、什么时候可以不做”。

2. 整体设计一览

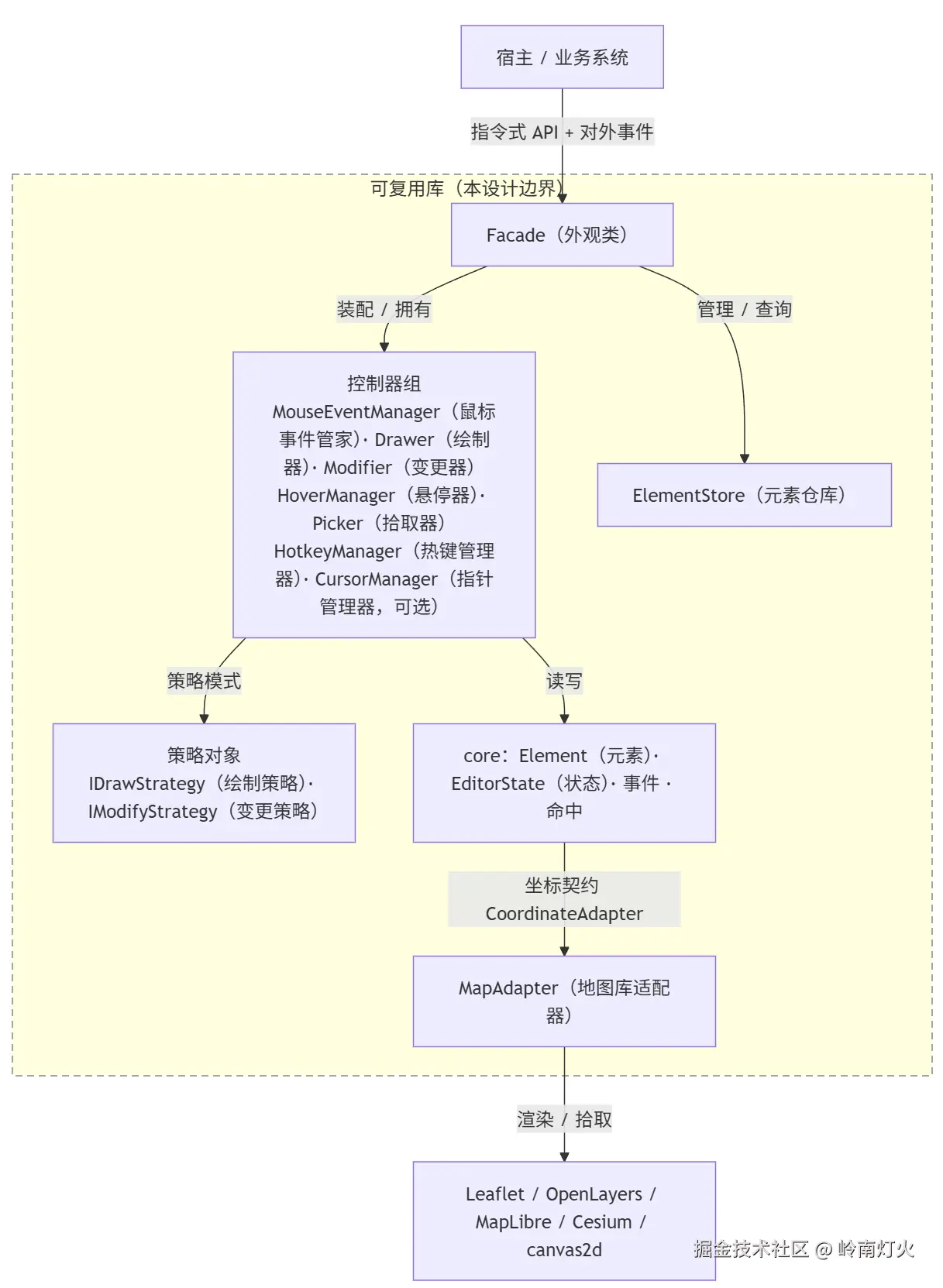

先看一张“总图”，后续每篇都是对它的展开：

读图要点：

• 虚线框 = 本设计交付的“可复用库”边界：宿主（上方）与地图库（下方）都在框外，库对它们只有两处接口——对外事件 / 指令式 API，以及坐标契约 / 渲染适配；
• 外观类 Facade 是唯一入口：宿主只面对它；它装配一组控制器，其中热键、光标可选；
• 绘制器 / 变更器通过策略模式组合能力，Element 经 Hoverable / Editable 标记获得“可悬停 / 可编辑”能力（图中未展开，见第 3、4 篇）；
• 适配器在最外层：实现坐标换算，把 core 翻译成具体地图库的渲染——这就是“库无关”的边界所在。

3. 两个经典流程

先剧透两个“最小闭环”，感受一下宿主与库的交互长什么样（完整版见第 4、5 篇）。

画一个多边形：

sequenceDiagram
    actor U as 用户
    participant F as Facade（外观类）
    participant D as Drawer（绘制器）
    participant A as MapAdapter（地图库适配器）

    U->>F: startDraw('polygon')
    loop 每点一个顶点
        U->>D: leftdown（经鼠标管家）
        D->>D: 策略追加顶点
    end
    U->>D: doubleclick 完成
    D-->>F: draw:finished
    F->>A: updateElement（增量渲染）

拖一个顶点：

sequenceDiagram
    actor U as 用户
    participant F as Facade（外观类）
    participant M as Modifier（变更器）
    participant A as MapAdapter（地图库适配器）

    U->>F: select(id) + startEdit(id)
    F->>M: 创建顶点手柄
    U->>M: 拖拽手柄
    M-->>F: edit:vertex-dragged
    F->>A: updateElement（增量渲染）

两处共有的味道：宿主只碰 Facade，绘制 / 编辑逻辑不直接碰地图库，渲染一律经适配器。

4. 系列篇目

• 篇1 - 入口的对象及其成员 Facade 的作用、控制器装配，Cesium / MapLibre 示例 | 宿主到底面对什么？
• 篇2 - 交互事件流 鼠标事件管家、热键上下文、事件机制全局化 | 输入与事件怎么组织？
• 篇3 - 数据对象的设计 静态数据对象、无选中 / 悬停状态、快照 | 数据对象该长什么样？
• 篇4 - 绘制、悬停与编辑 策略对象纵向设计 + 竞态横向仲裁 | 多模式怎么共存？
• 篇5 - 辅助元素的设计 编辑辅助角色层带来的扩展性 | 手柄、变换器怎么长出来？
• 篇6 - 配套设施与工程化 样式规范、多库适配、坐标、日志、光标、工程化 | 配套设施怎么定？
• 篇7 - 设计模式与原则 横扫全系列，收束成规律 | 这套设计背后的模式与原则？

5. 阅读顺序

1 → 2 → 3 → 4 → 5 → 6 → 7。每篇独立可读，但后者会引用前者的概念；每篇末尾附“何时该用 / 何时不必”——因为好的设计，也懂得在不需要的地方停手。

6. 图例约定

文中图均为 mermaid：

• flowchart：流程 / 数据流
• sequenceDiagram：时序
• stateDiagram：状态机

愿这套东西，能让某个深夜还在为“编辑器怎么被集成”发愁的同行，少一点纠结。
