1600℃熔化区只许±5℃的玻璃窑炉，这套LabVIEW方案把8区误差压到±3℃以内，熔化区甚至只有±2℃。
预计阅读约 5 分钟
01 1600℃****的炉子，容不得半点温度偏差
1600℃。这是玻璃窑炉熔化区的典型温度。在这个温度下，玻璃液像流动的岩浆，一旦温度控制失稳，几吨半成品可能在一瞬间报废——气泡、条纹、结石，都是温度波动在玻璃上留下的伤疤。
玻璃窑炉从来不是"一个炉子"。熔化区、澄清区、均化区、冷却区，各区域温度要求完全不同：熔化区要烧到1600℃上下，冷却区也要维持在1200℃左右，每个区域都有独立且苛刻的温控指标。
传统做法是给每个区域配一台分立式温控仪表，各自为战。表面看，每台表都把自己那片区域控得好好的；实际上，区域之间是物理连通的——熔化区一加温，热量就顺着玻璃液流窜到澄清区。你调这一个区，隔壁就跟着抖。
所以很多窑炉温控项目做下来，不是温度控不稳，而是联动没做好。温度控制的本质，不只是稳，更是准和快——误差越小，废品越少。
但真正解决联动问题，靠的可不是在仪表上多拧几个旋钮。这套基于LabVIEW的方案，思路完全不一样。往下看——软件里藏着一套会"提前算账"的控制策略。
02 分布式IO + RS-485：把1600℃炉边的信号搬进电脑

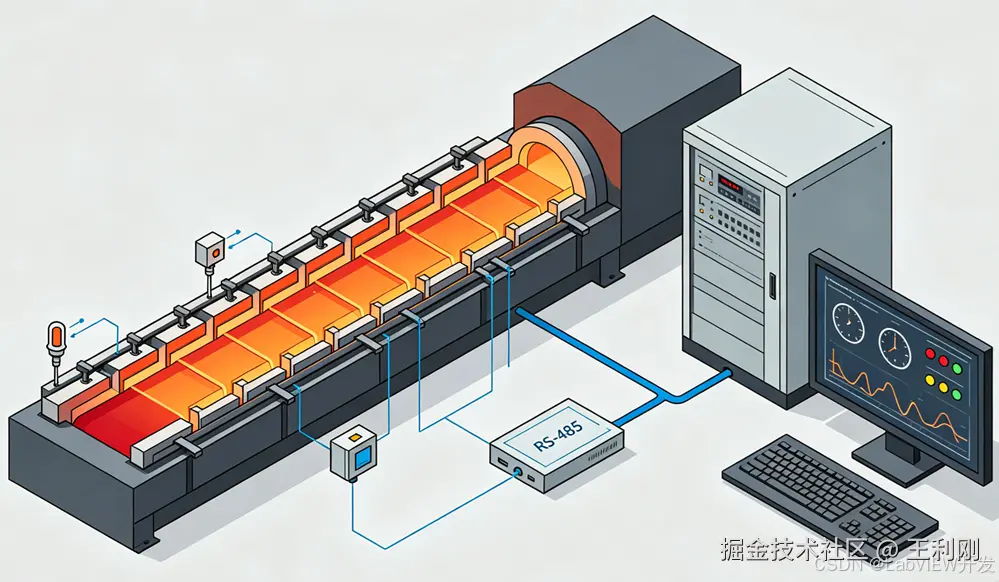

先把硬件链路理清楚。系统采用分布式IO架构：在窑炉各温度区域就近安装远程IO采集模块，通过RS-485总线与主控计算机通信。模拟信号在炉边就地数字化，不用在炉边和机房之间跑很长的路，抗干扰能力更强。
传感器选型上，测量熔化区高温选用S型热电偶（铂铑10-铂），量程0~1600℃，正好覆盖窑炉工况。热电偶信号先经温度变送器转成标准4-20mA电流信号，再进入远程IO模块的模拟输入通道——用电流传输的用意很简单：电流环比电压信号更抗工业现场的电磁干扰。
执行端同理。加热执行器是可控硅调功器，远程IO模块通过模拟输出通道（同样是4-20mA）控制可控硅导通角，从而调节加热功率。采集、运算、输出，全链路打通。
软件侧是一整套LabVIEW功能模块：温度监控、参数配置、数据记录、报警管理、报表生成。温度监控以窑炉工艺流程图形式呈现，实时温度与设定值一目了然，并用颜色编码——绿色正常、黄色预警、红色报警，操作员扫一眼就能掌握全炉状态。
硬件链路真正的难点，是把信号从1600℃的炉边一路送进机房，中间任何一环出问题，温度数据就会失真。而数据会不会失真，直接决定了后面所有控制算法的上限。
03 干货：真正的核心是"多区协调 + 前馈补偿"
绝大多数窑炉温控方案，止步于每区一个PID。这套系统的不同在于，它把PID提升到了多区协调控制的层面：不仅对每个区域做独立PID控制，还通过前馈补偿算法，主动消除相邻区域之间的热耦合干扰。
怎么理解？PID本质是"事后纠偏"——误差已经产生了，它才知道该怎么调。但窑炉的热耦合是"可预判的干扰"：某个区域设定值变化时，它对相邻区域的影响量，能按热量传递关系大致算出来。既然算得出来，为什么非要等温度真的偏了再纠？
这就是前馈的核心思想：**PID管事后纠偏，前馈管提前预防——两者结合，才是工业温控的正确姿势。**当某区设定值改变，系统立即计算其对相邻区域的影响量，提前调整相邻区控制器输出。温度还没偏，补偿已到位。
从控制理论看，这是典型的前馈+反馈复合控制：前馈处理已知扰动，反馈处理未建模误差。两套机制叠加，各区温度之间的匹配性和稳定性显著提升。
在LabVIEW里实现并不复杂：前馈补偿量做成一个子VI，根据区域间耦合系数矩阵实时计算，叠加到相邻区PID输出上。真正的工程难点不在编程，而在怎么把耦合系数标定准——这需要在现场反复试凑，也是最考验经验的地方。
还有一个容易被忽略的细节：传感器可靠性。系统为关键区域配置冗余热电偶，主热电偶故障时自动切换；通过检测热电偶回路阻抗变化实现断线检测，断线立即报警并切到备用电偶；冷端温度用高精度集成温度传感器测量，由软件自动完成冷端补偿。为什么这么较真？因为在1600℃的炉边，一个传感器的失效，可能就是一整炉的损失。
硬件链路的每一环冗余、软件里的每一个算法，最终都要落到同一个问题上：到底能多产多少合格品、省多少电费？
04 可复用的工程经验
这套方案里有一些不挑行业、能直接抄走的经验。
先说通信协议。本项目选RS-485是有讲究的：传输距离中等、抗干扰好、成本低，适合炉边到机房的几百米距离；RS-232只适合短距离，以太网适合远距离或大数据量场景，硬实时要求高的场合则要考虑FPGA或RT模块。协议选型先想清楚距离、抗干扰、实时性三个问题，基本不会踩坑。
再看四个容易栽跟头的细节：
■ 传感器精度留余量 传感器精度应高于系统要求精度一个数量级，为现场老化和噪声留出余量。温控要求±5℃，选型就要按远优于该指标的热电偶等级去配。
■ 采样率按5~10倍留冗余 实际采样率建议为信号最高频率的5~10倍，这是奈奎斯特准则的工程实践——够用的同时，兼顾采集卡负载与数据量。
■ 通道隔离防地环路 工业现场多台设备共地，地环路会把干扰灌进测量通道。带隔离的采集模块是第一道防线。
■ 关键链路做通信冗余 RS-485虽是成熟方案，总线断连、超时仍可能发生。为关键链路设计通信超时重连机制，系统鲁棒性会显著提升。
这四条看着都是常识，但真正落进每个项目的，没几个。
05 一年运行下来：合格率92%→96%，能耗降5%
这套系统部署在一条120吨/天的玻璃窑炉上，覆盖熔化区、澄清区、均化区、冷却区共8个区域。实际运行中，各区域温度控制精度都在±3℃以内，优于传统±5℃的要求；熔化区设定值1580℃，波动仅±2℃；澄清区设定值1520℃，波动±2.5℃。
数字背后是实打实的效益：产品合格率从92%提升到96%，因温度波动导致的玻璃缺陷（气泡、条纹、结石）显著减少；通过精确控制各区加热功率、优化升温曲线，单位产品能耗降低约5%。报警与预警功能还帮操作员提前处理了多次热电偶老化、加热器损坏等异常，避免了因温控失效导致的长时间停炉。
更值得说的是扩展性。窑炉里还有燃烧优化（氧化锆氧量分析仪测烟气氧含量、自动调节空燃比）、玻璃液面监测（波动控制在±1mm）、炉压监测、超温保护等一整套辅助功能，都能在同一平台上集成。采集到的运行数据更是现成的数据资产——寿命预测、产品质量预测、能耗优化，都可以在它的数据基础上展开。
回到开头的问题：做到±2℃靠什么？靠的不是某件神器，而是从传感器冗余、通信架构到多区协调算法，每一环都较真。一套好温控的价值，不在报表里，而在合格率和电费账单上。
你的项目里，有没有遇到过"各控各的、一调就乱"的温控难题？是热耦合没处理好，还是传感器拖了后腿？欢迎在评论区聊聊。如果这篇文章对身边做窑炉、做温控的同事有帮助，也欢迎转给他们。
