iOS Bug 定位实战：从断点、LLDB 到 Xcode 与 Instruments

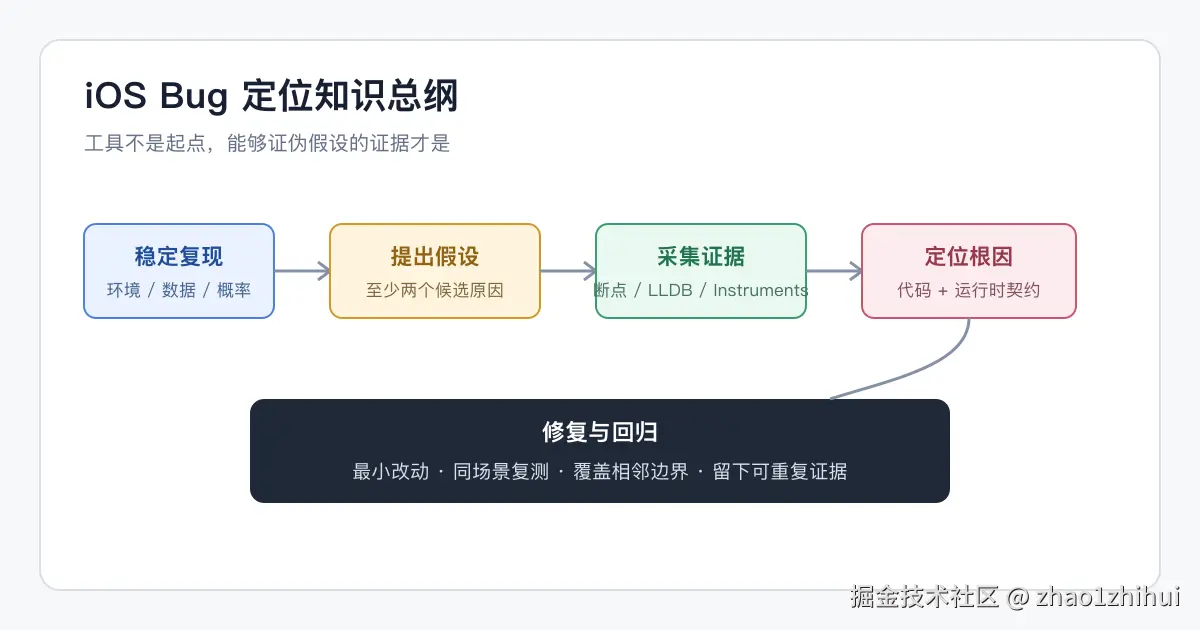

调试不是记住 Xcode 有哪些按钮，而是回答六个问题：现象是什么、怎样稳定复现、当前假设是什么、什么证据能证伪它、根因在哪里、修复后如何证明问题消失。

本文围绕 DebugLab 中的真实故障展开。每个案例都有独立源码，完整目录见 CASES.md。

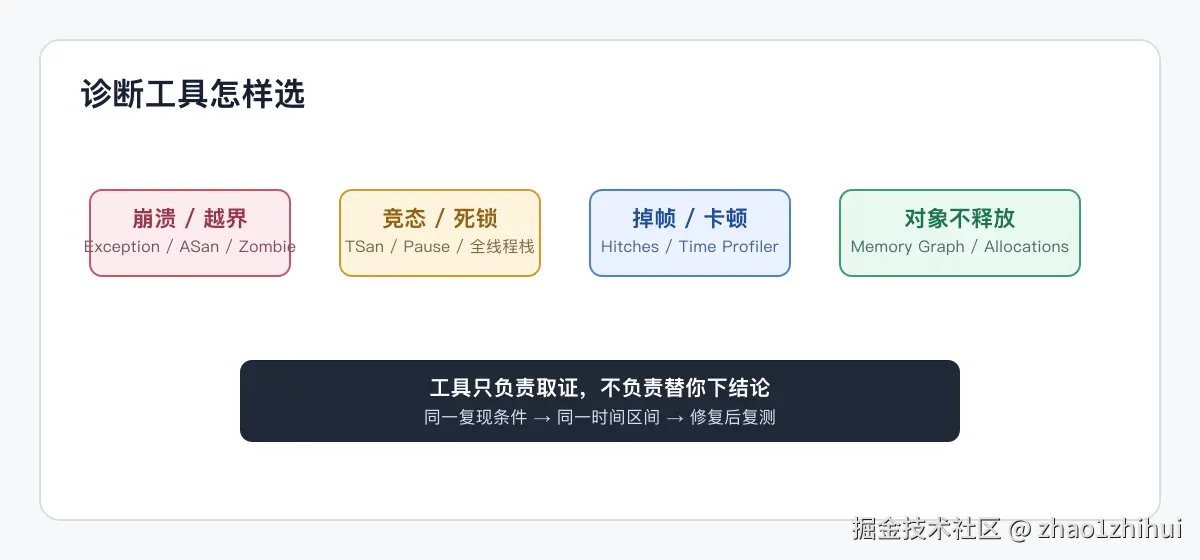

一条足够用的工具选择图

不要从工具出发。先描述症状，再选择能够区分两个假设的证据。

一次完整调试应该留下什么

“我打了断点，改完好了”无法复盘。一个可交接的 Bug 记录至少保留以下六项：

复现输入：设备、系统、构建配置、账号/数据条件、操作序列
第一现场：异常类型、崩溃线程或卡住线程、顶部有效栈帧
候选假设：至少两个，并写出各自可被什么证据否定
关键证据：断点命中条件、LLDB 输出、Instruments 时间区间、日志事件序列
最小修复：改变了哪个运行时契约，不只是“加了一个 if”
回归证据：原场景、相邻边界、重复次数、真机/模拟器范围

objc.io 的 Debugging 专题很值得借鉴的一点，是把调试当成调查过程，而不是工具展示。工具只有在能区分假设时才有价值。例如页面白屏同时可能来自根控制器未安装、主线程被阻塞、首帧前截图和资源加载失败。BUILD SUCCEEDED 对这四个假设几乎没有区分能力。

断点教程：不要只会点红点

普通、条件、日志与符号断点

类型	设置位置	最适合回答的问题
普通断点	源码行号	这条路径是否执行、局部变量是什么
条件断点	Breakpoint → Edit Breakpoint → Condition	第 N 次或特定对象为什么异常
Breakpoint Action	Edit Breakpoint → Action	高频路径留证据但不停止进程
Exception Breakpoint	Breakpoint Navigator 左下角 +	Objective-C/Swift 异常最初在哪里抛出
Symbolic Breakpoint	输入函数或 selector	没有源码行号时谁调用了系统入口

约束冲突应断在 UIViewAlertForUnsatisfiableConstraints；Objective-C 未识别 selector 可断在 objc_exception_throw，再从调用栈向上找第一个业务帧。符号断点命中系统函数不等于系统有 Bug，它只是保存了更靠近第一现场的位置。

用条件断点抓“第 37 个对象才出错”

假设列表中只有 model.id == "bad-id" 时布局异常，可以在断点 Condition 写：

model.id == "bad-id"

Swift 条件表达式可能触发求值器和 getter，复杂条件会显著拖慢循环。更稳定的做法是在代码中先计算一个简单布尔量，或给断点添加 Action：

po model.id
bt 8

勾选 “Automatically continue after evaluating actions” 后，它就成为可筛选日志点。操作完成后必须删除或禁用，避免把调试行为误带进后续性能测试。

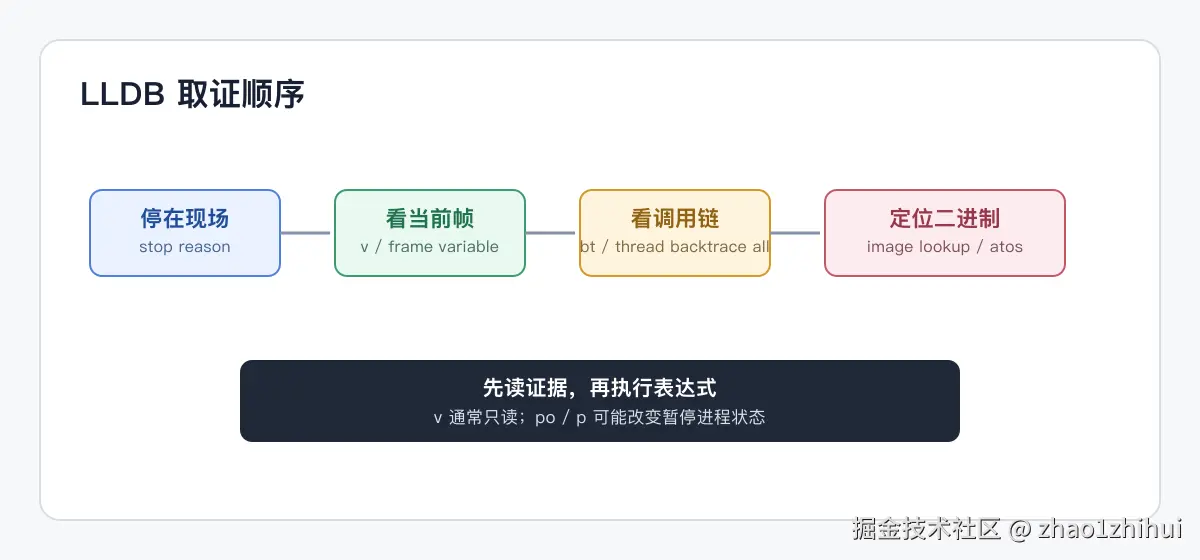

LLDB 教程：从当前帧逐步扩大范围

LLDB 官方教程把命令组织为 noun verb options arguments。不需要一次背完，按调查范围使用即可：

frame variable                 # 当前帧所有局部变量，通常不执行业务代码
v model                        # 简写读取变量
bt                             # 当前线程调用栈
thread backtrace all           # 所有线程调用栈，卡死/死锁必看
thread list                    # 线程停止原因和队列概览
image lookup -n functionName   # 符号属于哪个镜像
image lookup -a 0xADDRESS      # 地址对应的符号
breakpoint set -S selector:    # 按 Objective-C selector 断点
watchpoint set variable value  # 谁修改了内存中的值

推荐顺序是：先 v 看当前数据，再 bt 理解调用路径；只有怀疑并发或卡死时才扩大到 thread backtrace all。一上来打印所有线程会产生大量噪声，也容易忽略真正的停止原因。

po、p、expression 可能在暂停的进程中执行代码。若 getter 需要主线程而当前主线程正等待被暂停的工作线程，po object.description 甚至可能制造新的卡住现象。读取证据优先使用 v；只有明确知道副作用时才使用表达式求值。

一段真实的 LLDB 现场：字段应该怎样读

假设断点停在一个列表更新方法，当前要确认「model 为什么为空」以及「这段代码来自哪个镜像」。下面不是固定输出，地址、模块名和偏移会随构建变化；重点是每一列的含义。

(lldb) frame variable model index
(MyModel *) model = 0x0000600001c88120 {
  identifier = @"bad-id"
}
(Int) index = 37

(lldb) p index + 1
(Int) $R0 = 38

(lldb) po model
<MyModel: 0x600001c88120; identifier = bad-id>

frame variable（或 v）从当前栈帧的调试信息读取局部变量，适合先确认值和类型。p 是 expression -- 的简写，会编译并执行表达式，结果变量 $R0 可以在当前暂停会话继续使用。po 也会执行表达式，只是尝试按 Objective-C/Swift 对象可读形式打印；它常会触发 description、getter 或桥接逻辑，因此不是“无副作用版 p”。

(lldb) thread list
* thread #1, queue = 'com.apple.main-thread', stop reason = breakpoint 3.1
  thread #2, queue = 'com.apple.root.user-initiated-qos', name = 'DecodeWorker'

(lldb) bt
* thread #1, queue = 'com.apple.main-thread', stop reason = breakpoint 3.1
  * frame #0: 0x00000001022c90b0 DebugLab`CaseViewController.apply(model:) + 176
    frame #1: 0x00000001022c8e60 DebugLab`closure #1 in CaseViewController.reload() + 96
    frame #2: 0x00000001b3da6230 UIKitCore`-[UITableView _endCellAnimationsWithContext:] + 812

thread #1 是 LLDB 线程编号，queue/name 是 GCD 队列或线程名，stop reason 是为什么停住。frame #0 是当前栈帧；行首 * 表示当前选中的线程或帧。每行地址是当前进程的运行时地址，反引号左边是镜像名，右边是符号名，+ 176 是当前 PC 相对于该函数入口的偏移。找业务根因时，优先沿着当前线程从 frame #0 向下找第一个自己的模块，而不是直接把 UIKit 的最后一帧当成根因。

(lldb) image list -o -f DebugLab
[  0] 0x00000001022c4000 /.../DebugLab.app/DebugLab

(lldb) image lookup -n '-[CaseViewController applyModel:]'
1 match found in /.../DebugLab.app/DebugLab:
        Address: DebugLab[0x00000000000050b0] (DebugLab.__TEXT.__text + 176)
        Summary: DebugLab`-[CaseViewController applyModel:]

(lldb) image lookup -a 0x00000001022c90b0
      Address: DebugLab[0x00000000000050b0] (DebugLab.__TEXT.__text + 176)
      Summary: DebugLab`-[CaseViewController applyModel:]

image 指的是 Mach-O 镜像：App 可执行文件、动态库、系统 Framework 都是 image。image list -o -f 的 0x... 是该镜像的 load address（slide 后的加载基址），-f 显示路径。image lookup -n 用符号名反查地址；Objective-C 实例方法要带 -[Class selector:]，类方法写 +[Class selector:]。image lookup -a 用运行时地址反查符号。输出中的 DebugLab[0x50b0] 是 image-relative address，不是完整运行时地址；两者关系是：

runtime address = image load address + image-relative address
0x10022c90b0   = 0x10022c4000       + 0x50b0

这也解释了为什么排查崩溃时不能把 image lookup 的相对地址直接喂给 atos：atos -l 需要的是崩溃日志 Binary Images 中的 load address，地址、架构与 dSYM UUID 三者必须属于同一构建。

寄存器和内存：只在怀疑 ABI 或野指针时下钻

(lldb) register read pc sp fp x0 x1
      pc = 0x00000001022c90b0  DebugLab`-[CaseViewController applyModel:] + 176
      sp = 0x000000016fdfd9c0
      fp = 0x000000016fdfda30
      x0 = 0x0000600001c88120
      x1 = 0x0000000102a0b4f0

(lldb) memory read --format x --size 8 --count 4 0x0000600001c88120
0x600001c88120: 0x00000001045a4f90 0x0000000000000000
0x600001c88130: 0x0000000000000001 0x0000000000000000

在 arm64 上，pc 是当前指令地址，sp 是栈顶，fp 是当前栈帧基址；x0、x1 是通用寄存器。对 Objective-C 实例方法而言，常见情况下 x0 承载 self、x1 承载 _cmd，但这属于 ABI 层调试，不应把某个特定优化级别或调用约定当成所有语言/所有场景的规则。memory read 读取的是原始字节；看到一个看似对象的地址并不能证明对象仍然有效，内存可能已经被释放或复用。普通业务问题停在 frame variable 即可，只有 ASan、崩溃地址、错误函数签名或野指针怀疑时才下钻到这里。

常用命令的“输入是什么，输出回答什么”

命令	输入	输出回答的问题	常见误用
v model	当前帧变量名	此刻变量的类型和值	以为它能查看别的线程/别的栈帧
p expr	可求值表达式	表达式结果与 $R0	忘记它会执行进程代码
po object	对象表达式	对象的可读描述	用它证明对象没有副作用或仍有效
bt	无	当前线程为何走到这里	只看系统 frame，不找第一个业务 frame
thread backtrace all	无	是否存在互等、阻塞或错误队列	对普通断点无差别全量打印
image lookup -n	符号名	函数/selector 在哪个 image	把 Objective-C selector 写成裸方法名
image lookup -a	运行时地址	地址属于什么函数和 section	用 image-relative address 代替运行时地址
register read	寄存器名	当前 ABI 现场	在普通 UI Bug 中跳过高层证据直接看寄存器
memory read	地址、格式、大小、数量	原始内存内容	把十六进制字节直接解释成业务对象

Watchpoint 适合什么问题

变量值“在某处莫名其妙变了”时，普通断点只能看到读的位置，watchpoint 能在内存写入发生时停住：

watchpoint set variable state
watchpoint list

硬件 watchpoint 数量有限，而且对象搬迁、变量离开作用域或观察计算属性时可能失效。它适合短时间锁定写入者，不适合作为长期监控机制。

Scheme Diagnostics：先按故障类型选

工具	主要抓什么	典型输出	不擅长什么
Address Sanitizer	堆/栈越界、use-after-free 等地址错误	错误类型、访问栈、分配栈	Objective-C 逻辑生命周期
Thread Sanitizer	数据竞争与部分同步问题	两条冲突访问栈	死锁的完整业务语义、性能结论
Zombie Objects	已释放 Objective-C 对象再次收消息	原对象类型和 selector	C 缓冲区越界、Swift 纯值类型
Main Thread Checker	UIKit/AppKit 的后台线程误用	违规 API 调用栈	所有线程安全问题
Malloc Scribble/Guard Edges	堆内存破坏辅助定位	更早暴露非法访问	业务对象引用环

Sanitizer 会改变内存布局和时序，TSan 与 ASan 通常不要同时当作一次测试结论。正确流程是保存稳定复现步骤，分别启用工具运行，再回到普通构建确认修复没有依赖诊断环境。

Instruments 教程：时间区间必须对齐

以掉帧为例：

1. 用真机和接近 Release 的配置启动 Instruments。
2. 在 Animation Hitches 或 Core Animation 中复现一次，标记掉帧时间段。
3. 切换或重新录制 Time Profiler，复现同一操作。
4. 只选择故障时间段，查看主线程 Call Tree。
5. 勾选 Separate by Thread、Hide System Libraries，再判断最重的业务栈。
6. 修改后用同一设备、同一数据和相同操作时长复测。

只看到某函数 Self Weight 高，并不自动说明它是根因。采样栈回答“CPU 时间花在哪里”；主线程同步等待、锁竞争、I/O 和 GPU 提交可能需要 System Trace、Hangs/Hitches 或 signpost 时间线补充。不同录制的时间区间不一致，也不能直接比较百分比。

内存问题同理：Memory Graph 更适合回答“谁还强引用这个对象”，Allocations 回答“何时分配、数量如何增长”，Leaks 只报告它能识别的不可达泄漏。对象一直可达但业务上应释放时，Leaks 可能完全安静。

案例一：编译和单测都通过，App 启动却白屏

这是 DebugLab 复审中真实发生的问题。

现象

• 独立工程 BUILD SUCCEEDED。
• 8 项 XCTest 全部通过。
• 模拟器进程正常存在，没有崩溃。
• 启动截图只有白色窗口，没有“Bug 定位实验室”。

这组证据已经排除了“代码没有编译”“启动即崩溃”，但没有证明根控制器真的挂到了当前 Scene。

错误实现

final class AppDelegate: UIResponder, UIApplicationDelegate {
    var window: UIWindow?

    func application(
        _ application: UIApplication,
        didFinishLaunchingWithOptions options: [UIApplication.LaunchOptionsKey: Any]?
    ) -> Bool {
        let window = UIWindow(frame: UIScreen.main.bounds)
        window.rootViewController = DebugLabModule.makeViewController()
        window.makeKeyAndVisible()
        self.window = window
        return true
    }
}

在 Scene 生命周期下，UIWindow(frame:) 没有绑定系统传入的 UIWindowScene。编译器无法检查 Info.plist、AppDelegate、SceneDelegate 和窗口归属是否形成完整运行时契约。

用日志区分假设

模拟器日志中可以看到系统创建了 UIWindowScene，但错误版本的窗口并不属于它。修复后的关键日志则显示窗口在目标 Scene 中成为 key window。日志只是支持证据，最终验收仍是可见首屏。

修复

Info.plist 声明 SceneDelegate，AppDelegate 只选择配置，窗口交给 SceneDelegate：

func scene(
    _ scene: UIScene,
    willConnectTo session: UISceneSession,
    options connectionOptions: UIScene.ConnectionOptions
) {
    guard let windowScene = scene as? UIWindowScene else { return }
    let window = UIWindow(windowScene: windowScene)
    window.rootViewController = DebugLabModule.makeViewController()
    window.makeKeyAndVisible()
    self.window = window
}

回归验证中的第二个坑

第一次修复后，simctl launch 紧接着截图仍得到白屏；运行日志已经显示 key window 正常。隔开启动与截图后，首屏和案例列表完整出现。原因是截图发生在首帧提交前。

结论：涉及生命周期、路由和资源加载时，构建与单测不是完整验收。至少需要“安装 → 启动 → 等待首帧稳定 → 检查可见内容”。

可复用的白屏排查顺序

1. Pause 后检查主线程栈，排除首屏同步阻塞。
2. 在 SceneDelegate 的 willConnectTo 和根控制器 viewDidAppear 打断点。
3. LLDB 中查看 UIApplication.shared.connectedScenes 与目标 UIWindowScene.windows。
4. 确认 key window 的 rootViewController，再看 presented/navigation 层级。
5. 等待首帧稳定后截图，不用“进程存在”代替 UI 验收。

这套顺序从运行时对象关系取证，不依赖“我记得 Info.plist 应该这样配”的猜测。

案例二：两个后台线程死锁，主线程为什么还能操作

对应文件：ControlledDeadlockCase.swift。

错误场景

线程 A 先拿 first 再等 second，线程 B 顺序相反：

first.lock()
second.lock()

// 另一个线程
second.lock()
first.lock()

如果调度碰巧让一个线程连续拿到两把锁，实验不会稳定死锁。因此 DebugLab 不是简单同时 dispatch 两段代码，而是先确认双方都持有第一把锁，再同时放行第二次加锁。

如何取证

1. 点击“死锁与全线程栈”。
2. 触发后点击 Xcode 的 Pause。
3. 在 LLDB 执行：

thread backtrace all

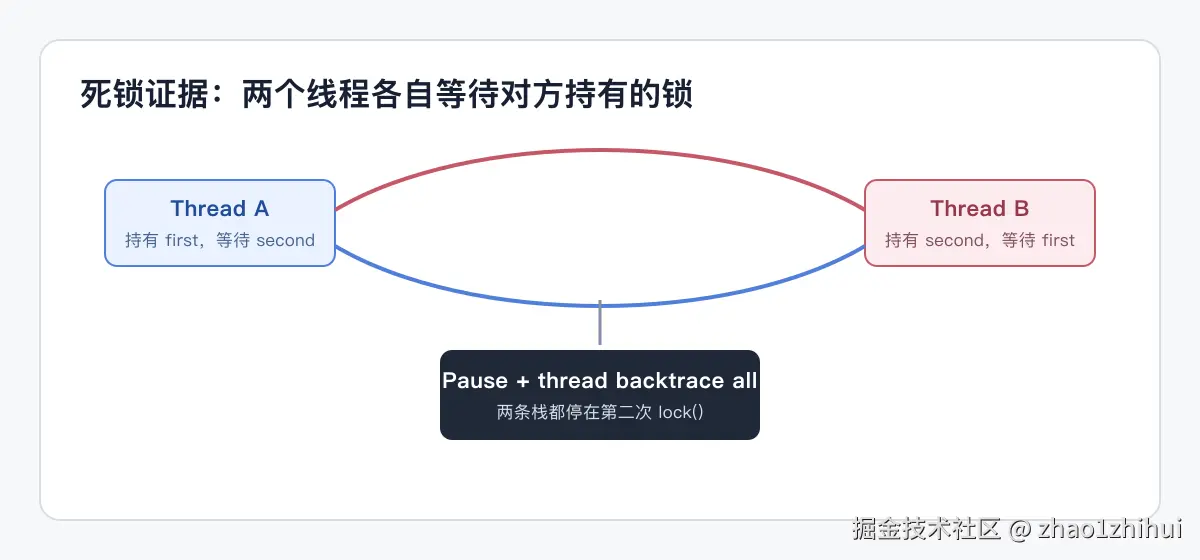

正确证据不是页面显示“已经死锁”，而是两个线程栈分别停在第二次 NSLock.lock()，并能还原互相等待关系。

取到所有线程栈后，先找处于 mutex/lock wait 的线程，再向上找到第一个业务方法。只有看到 A 持有 first 等 second、B 持有 second 等 first，才能证明互锁。主线程可操作说明它没有参与等待，不代表进程没有死锁；后台线程泄漏、任务永不完成和资源无法释放仍是真实故障。

修复边界

生产修复通常是统一锁顺序、合并临界区或去掉嵌套锁。给 lock() 随意加超时只能改变症状，不能自动修复共享状态一致性。

DebugLab 禁止重复触发，因为每次死锁都会永久占用两个线程，直到进程结束。

案例三：FPS 下降只是现象，怎样制造可测量掉帧

对应文件：FrameDropCase.swift。

失败的教学案例

仅创建大量 View 但不加入层级，或执行一次很短循环，可能根本不会跨过帧预算。这类 Demo 页面写着“掉帧”，但 Instruments 中没有稳定区间。

可重复实现

DebugLab 使用真实 CADisplayLink 回调，并连续 45 帧占用主线程约 28ms：

@objc private func handleFrame(_ link: CADisplayLink) {
    if let previousTimestamp {
        largestFrameGap = max(largestFrameGap, link.timestamp - previousTimestamp)
    }
    previousTimestamp = link.timestamp

    let deadline = CACurrentMediaTime() + 0.028
    var checksum = 0.0
    while CACurrentMediaTime() < deadline {
        checksum += sin(checksum + 0.1)
    }
}

60Hz 一帧预算约 16.67ms，28ms 主线程工作必然跨帧。页面最后输出实际最大帧间隔，而不是声称固定 FPS。

工具分工

• Animation Hitches / Core Animation：确定发生问题的时间区间。
• Time Profiler：在同一区间查看主线程采样栈，定位 CPU 热点。
• CADisplayLink：提供帧回调和间隔证据，不解释根因。

离开页面必须 invalidate DisplayLink；它会强持有 target，否则“性能案例”会额外制造生命周期泄漏。模拟器适合验证流程，不能替代真机性能结论。

案例四：同样是内存崩溃，为什么 Zombie 完全没用

对应文件：ZombieCase.swift。

故障代码

let buffer = UnsafeMutablePointer<UInt8>.allocate(capacity: 8)
buffer.initialize(repeating: 0, count: 8)
buffer.advanced(by: 16).pointee = 0xFF

这里只分配 8 字节，却向偏移 16 写入。必须在 Scheme → Diagnostics 开启 Address Sanitizer 后触发。

预期关键证据：

ERROR: AddressSanitizer: heap-buffer-overflow
WRITE of size 1

ASan 会给出越界写入栈和原始分配栈。未开启 ASan 时属于未定义行为：可能崩溃，也可能静默破坏其他内存。

Zombie 解决的是另一类问题：Objective-C 对象释放后仍收到消息。它让对象不真正释放，以便报告原类型和 selector；它不管理普通堆缓冲区边界。看到“内存问题”就打开 Zombie，是从工具名称猜根因。

案例五：约束日志、符号断点和 View Debugger 各回答什么

对应文件：ConstraintConflictCase.swift。

案例给同一视图添加两个带 identifier 的宽度约束。触发后：

Unable to simultaneously satisfy constraints
debug.fixed-width.120
debug.conflicting-width.220

三个证据的职责不同：

证据	回答的问题
控制台约束日志	哪些约束不能同时成立，系统打破了哪一条
UIViewAlertForUnsatisfiableConstraints 符号断点	冲突约束在哪里被创建或激活
View Debugger	系统处理冲突后，最终层级、尺寸和遮挡是什么

只看 View Debugger 可能看到最终宽度，却丢失创建现场；只看日志又无法理解页面几何。它们是证据链，不是互相替代的三个 API。

案例六：拿到一个崩溃地址，为什么不能直接跑 atos

对应文件：CrashSymbolicationCase.swift 和 SymbolicationAddressCalculator.swift。

必须先确认的输入

• 发布该版本时保存的二进制与 dSYM。
• dSYM UUID 与崩溃日志 Binary Images 中 UUID 一致。
• 架构一致。
• runtime address、image load address 和 preferred image base 来源明确。

dwarfdump --uuid MyApp.app.dSYM

地址关系：

slide = runtime image load - preferred image base
unslid address = runtime address - slide

示例：

runtime address      = 0x100012345
runtime image load   = 0x100000000
preferred image base = 0x100000000
slide                = 0
unslid address       = 0x100012345

如果 UUID 不匹配，重新编译同一份源码得到的新 dSYM 通常仍然无效。地址换算正确也不能绕过二进制、架构和 UUID 前置条件。

一套可跟做的符号化检查

# 1. 查看 dSYM 中的架构和 UUID
dwarfdump --uuid MyApp.app.dSYM

# 2. 查看归档 App 可执行文件 UUID
dwarfdump --uuid MyApp.app/MyApp

# 3. 两者与崩溃日志 Binary Images 对照后，再做地址解析
xcrun atos -arch arm64 \
  -o MyApp.app.dSYM/Contents/Resources/DWARF/MyApp \
  -l 0x100000000 \
  0x100012345

-l 是崩溃发生时该镜像的 load address，不是随手复制的某个地址。Apple 的 Symbolication 文档将 UUID 匹配放在命令行解析之前，这是因为 dSYM 不是“相同源码的符号字典”，而是某次具体构建产物的调试信息。重新编译得到的地址布局可能已经不同。

LLDB 的一个高频误区：断点停在语句执行前

let result = service.load()
appendEvidence(result) // 应在这里停，才能观察 result

如果断点放在初始化语句本身，该行通常尚未执行，result 还不可用。优先使用 v 或 frame variable 读取变量；po、p 和 expression 可能执行 getter、description 或修改进程状态。

v / frame variable        通常只读取当前栈帧变量
po / p / expression       可能执行被调试进程代码
bt / thread backtrace all 当前线程栈 / 所有线程栈

最终排查模板

现象：用户能观察到什么，不要先写原因
复现：设备、系统、数据、网络、构建配置、概率
假设：至少列两个可能原因
证据：什么结果会支持或否定每个假设
根因：哪一条代码和哪一个运行时契约被破坏
修复：最小改动及其副作用
回归：用相同场景证明问题消失，并覆盖相邻边界

不要在线上开启 Sanitizer 或 Zombie，也不要记录令牌、密码和完整个人数据。性能、并发和生命周期问题必须使用真实运行证据，页面上的一句“已触发”不算证明。

运行工程

DebugLab 可单独打开，也以 CocoaPods Development Pod 接入外层工程。打开 nodeOCAndSwift.xcworkspace 后，Pods 中看到的就是 04-debugging 本地源码。

案例故意包含崩溃、竞态、互锁和泄漏。一次只运行一个故障场景；无法恢复的案例通过结束进程清理。

参考资料

• Apple：Diagnosing issues using crash reports and device logs
• Apple：Adding identifiable symbol names to a crash report：UUID、dSYM 与命令行符号化的权威流程。
• WWDC21：Symbolication — Beyond the basics：理解地址、镜像、符号和工具之间的关系。
• Apple：Addressing crashes from Swift runtime errors
• Apple：Gathering information about memory use
• LLDB Tutorial：断点、线程、栈帧、watchpoint 和命令结构。
• LLDB command map：从 GDB/常见操作快速映射到 LLDB。
• objc.io Issue 19：Debugging：案例调查、LLDB 实战与调试检查表。
• Bugsee：iOS Crash Symbolication for dummies：通过源码、机器地址和崩溃栈对照理解符号化为什么必要。
