一、一次生图 fetch 背后，藏着三个真问题

用户输入 /image 一只坐在窗台上的橘猫，阳光从左边照进来，几秒钟后，一张图片出现在屏幕上。

看起来很简单：把文字发给生图 API，把返回的图片展示出来。一次 fetch 的事。

但真动手做的时候，三个问题会依次冒出来，一个比一个难糊弄：

1. 用户描述 ≠ 可执行的生图提示词。"一只坐在窗台上的橘猫"——场景是什么？风格是什么？画幅是横是方？生图模型需要这些信息，但用户没说。得有一个环节把自然语言补全成结构化需求，同时不能把系统默认值伪装成用户要求。
2. LLM 生成的提示词可能偏离用户意图。让 LLM 把 ImageBrief 改写成生图提示词，它可能漏掉"阳光从左边照进来"这个关键约束，也可能自作主张把"橘猫"改成"橙色虎斑猫"。需要一个环节对照原始需求检查提示词，而且检查本身也得是可验证的——不能依赖 LLM 的一句"我觉得没问题"。
3. Provider 返回的临时 URL 不可信。生图 API 返回一个 HTTPS URL 说"图片在这里"。这个 URL 指向哪？会不会重定向？内容真的是图片吗？体积会不会超？敢直接把 URL 给前端吗？

这三个问题，加上"链路本身不能失控"这道隐形防线，共同构成了四个必须做硬决策的边界点。本文以 AI Mind v0.4.12 的实现为线索，把它们逐一展开——重点不在"做了什么"，而在"为什么这样做，不这样会出什么问题"。

---

二、链路全景——三层架构与职责分离

v0.4.12 的生图链路分三层，每层有自己的硬边界。

第一层：ChatOrchestrator（聊天总调度器）

ChatOrchestrator 是 AI Mind 聊天系统的入口编排器。它的职责是识别 /image 命令，在进入普通聊天链路之前把请求分流。关键判断：只有首个非空白 token 为精确 /image 的消息才进入生图。/imagex、内嵌 /image、普通聊天中的"帮我画图"都不触发，继续走普通聊天。

第二层：ImageGenerationRunCoordinator（生图任务生命周期管理器）

Coordinator 是生图链路的实际执行者。它持有所有副作用依赖——数据库、网络、流式写入器——负责编排 Graph 执行、调用 Provider、管理流式输出和错误处理。领域决策委托给 Graph，副作用操作（持久化、网络调用、流式输出）由自己完成。

第三层：LangGraph StateGraph（纯领域决策图）

Graph 只持有可序列化的领域状态，不碰数据库、不碰网络、不碰流式输出。它的职责是：从用户描述中提取结构化 ImageBrief、生成执行提示词、检查提示词质量、决定是否需要修订、决定是否允许生成。

三层之间的数据流是单向的：

ChatOrchestrator → 识别 /image → 创建 StreamRun
  → ImageGenerationRunCoordinator → 编排 Graph 执行
    → StateGraph → 纯决策（brief / draft / inspect / revise / block）
    ← 返回 GraphState（领域决策结果）
  → Coordinator → 调用 Provider / 流式输出 / 持久化
→ 前端 → 流式消费 / 预览 / 下载

这样分层之后，Graph 可以独立测试——用模拟的 planning model 和 image provider 就能验证所有分支（pass / revise / block / 计数器上限），不需要启动数据库或网络。同时，Coordinator 中的原子操作（比如把 generationCount 从 0 改为 1 再调用 Provider）不会因为 Graph 节点的重试而重复执行——Graph 不持有副作用引用，节点重试不会触发重复的网络调用。

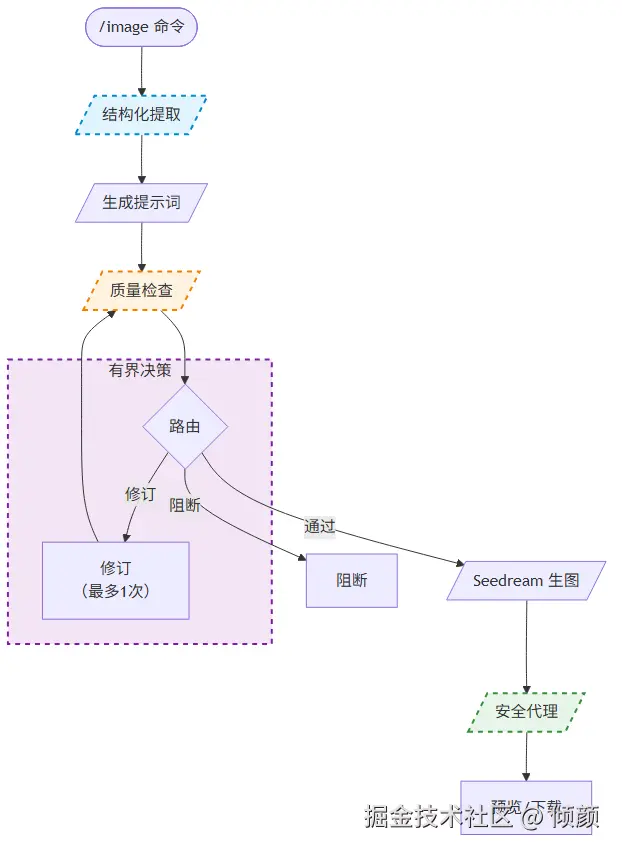

图片占位：三层架构关系图——ChatOrchestrator / ImageGenerationRunCoordinator / StateGraph 的职责边界和数据流向。

---

三、结构化提取——用 Zod Schema 让 LLM 输出可校验的数据

第一个边界点：用户输入的自然语言，怎么变成可被后续环节使用的结构化数据？

为什么需要 ImageBrief

用户说"一只坐在窗台上的橘猫，阳光从左边照进来"。这句话里有什么信息？

• 主体：橘猫（用户明确说的）
• 动作/位置：坐在窗台上（用户明确说的）
• 光照：阳光从左边照进来（用户明确说的）
• 场景：室内窗台（可推断，但用户没明确说）
• 风格：未指定
• 构图：未指定
• 画幅：未指定

如果直接让 LLM 把这句话改写成生图提示词，LLM 会把"未指定"的值填上它自己猜的内容——而且每次猜的可能不一样。更危险的是，它可能漏掉"阳光从左边照进来"这个关键约束。

所以需要一个中间产物：ImageBrief——一份结构化的事实记录，区分"用户明确要求的"和"系统合理默认的"。它是后续提示词生成和质量检查的唯一基准。

Schema 设计：边界数字和 strict 策略

// 解决的问题：约束 LLM 输出边界，防止无节制生成；区分"用户要求"和"系统默认"
export const imageBriefSchema = z
  .object({
    aspectRatio: z.enum(['square', 'landscape', 'portrait']),
    intent: z.string().trim().min(1).max(160),
    subjects: z.array(z.string().max(120)).min(1).max(8),
    mustInclude: z.array(z.string().max(160)).max(12),
    avoid: z.array(z.string().max(160)).max(12),
    assumptions: z.array(z.string().max(160)).max(8),
    scene: z.string().max(240).optional(),
    composition: z.string().max(240).optional(),
    style: z.string().max(240).optional(),
    lightingAndColor: z.string().max(240).optional(),
    visibleText: z.array(z.string().max(120)).max(8).optional(),
  })
  .strict()

每个边界数字背后是一个具体约束：intent ≤ 160 字符（生图意图应该是一句话）、subjects ≤ 8 项（一张图的主体不可能超过 8 个可辨识对象）、mustInclude ≤ 12 项（如果用户有超过 12 条"必须满足"的约束，这个需求本身就应该拆分）。

.strict() 是一个容易被忽略的细节。它拒绝 LLM 输出中任何不在 schema 里的字段。如果 LLM 幻觉出一个 mood 或 cameraAngle 字段，它不会静默通过，而是触发解析失败。解析失败后，系统不做隐藏的 JSON 修复或重试，直接以 IMAGE_PROMPT_PLANNING_FAILED 终止。

assumptions：区分"用户要求"和"系统默认"

assumptions 字段的作用是：记录系统替用户做的默认假设，并标注"这不是用户要求的"。

用户没指定画幅，系统默认 square。这个默认值写入 assumptions：["默认方形画幅"]。后续的提示词检查环节看到这个字段，就知道"画幅是系统默认的，不是用户要求的"，不会因为画幅问题阻断生成。

如果 assumptions 不存在，系统默认值和用户要求混在一起，检查环节就分不清"这个要求没满足是因为用户没提还是 LLM 漏了"。这个字段承担的是整条链路中"事实归因"的职责。

---

四、提示词质量检查——用结构化判断替代"我觉得没问题"

第二个边界点：LLM 生成的生图提示词，怎么确认它忠实于 ImageBrief？

对照检查，不是自由评审

做法是再调用一次 LLM，但这次不是让它自由发挥，而是让它对照 ImageBrief 做结构化判断。这个判断的产物叫 PromptInspection：

// 解决的问题：对照 ImageBrief 做结构化判断，分类问题 + 判定严重程度
export const promptInspectionSchema = z
  .object({
    outcome: z.enum(['block', 'pass', 'revise']),
    issues: z.array(z.object({
      code: z.enum([
        'capability_boundary',    // 要求了不支持的能力（如编辑、扩图）
        'conflict',               // 提示词与 ImageBrief 冲突
        'missing_constraint',     // 遗漏了 ImageBrief 中的约束
        'missing_subject',        // 遗漏了 ImageBrief 中的主体
        'unsupported_assumption', // 做了 ImageBrief 中不允许的假设
      ]),
      severity: z.enum(['blocking', 'fixable', 'non_blocking']),
    })).max(8),
    revisionInstruction: z.string().max(500).optional(),
  })
  .strict()

这里有三件事值得说清楚。

第一，issue 分类覆盖了所有可能的问题维度，没有"其他"。missing_subject 和 missing_constraint 是"遗漏"，conflict 是"冲突"，capability_boundary 是"越界"，unsupported_assumption 是"幻觉"。如果让 LLM 自由分类，会产生不可预期的问题类型，下游路由没法做确定性处理。

第二，severity 三档直接决定路由。blocking → 不生成；fixable → 修订一次；non_blocking → 不处理，直接生成。没有"可能严重"或"视情况而定"的模糊空间。

第三，inspection 的指令是 "Return no reasoning"。不让 LLM 输出思维链，只输出结构化判断。思维链会暴露内部执行提示词——用户不应该看到这些——而且对下游决策没有价值。

路由决策：LLM 判断，代码拍板

inspection 的结果怎么用？

// 解决的问题：LLM 提供判断（outcome），代码决定路由
export function routeAfterPromptInspection(state: ImageGenerationGraphState) {
  if (state.output?.status === 'failed' || state.output?.status === 'blocked')
    return 'finishBlocked'

  // 只有 outcome='revise' 且还没修订过，才允许修订一次
  if (state.prompt.inspection?.outcome === 'revise'
      && state.execution.promptRevisionCount === 0)
    return 'revisePrompt'

  // outcome='block' → 阻断；否则通过
  return state.prompt.inspection?.outcome === 'block'
    ? 'finishBlocked' : 'finishReady'
}

LLM 说"revise"但 promptRevisionCount 已经是 1，代码不会给第二次机会。LLM 说"block"但路由条件不满足，也不会阻断。LLM 的权限是"提供判断"，不是"做决定"——决定权在代码里。

---

五、有界决策——用硬计数器替代"再试一次"

第三个边界点：如果一次修订后还不够好，能不能再修订一次？

为什么不能给第二次机会

给 LLM 越多的修订机会，越可能得到更好的提示词。但每一次修订都是一次 LLM 调用，消耗 token 和时间。更棘手的是实际生图调用的成本——如果修订循环中不小心触发了多次生图，成本会直接翻倍。

v0.4.12 的答案是用三道硬编码上限把这条路封死：

// 解决的问题：硬编码限制，不依赖 LLM "自律"
export const imageGenerationGraphLimits = {
  maxImageGenerations: 1,      // 最多调用一次生图 API（真金白银）
  maxPlanningModelCalls: 5,    // 最多 5 次 LLM 规划调用
  maxPromptRevisions: 1,       // 最多一次提示词修订
} as const

• maxPromptRevisions = 1：第一次 inspection 发现可修复问题 → 修订一次 → 第二次 inspection → 只能生成或阻断。没有"修订后还不行，再修订一次"。
• maxImageGenerations = 1：不管提示词质量如何，只生成一次。结果不理想需要重新发起 /image。
• maxPlanningModelCalls = 5：正常路径 3 次（brief + draft + inspect），修订路径最多 5 次（brief + draft + inspect + revise + reinspect）。超出直接终止，不做隐藏修复。

每个节点执行前，守卫函数检查当前计数：

export function canRevisePrompt(state: ImageGenerationGraphState) {
  return state.execution.promptRevisionCount
    < imageGenerationGraphLimits.maxPromptRevisions
    && state.output === undefined
}

LLM 根本不知道上限的存在——它只负责输出结构化判断，代码决定是否允许下一步。三条硬限制合在一起就是一句话：宁可少生成一次，也不多生成一次。

---

六、安全代理——交付不信任的外部资源

第四个边界点：生图 API 返回了一个 URL，说图片在这里。这个 URL 能信任吗？

为什么不能把 Provider URL 直接给前端

Seedream（豆包 Seedream 文生图模型，本版固定使用的图像模型）返回的图片 URL 是一个临时签名 URL，指向火山引擎的对象存储。直接给前端有三个问题：

1. 临时签名 URL 暴露了 Provider 的存储域名和签名参数。签名过期前，拿到 URL 的人都能访问。
2. 前端直接访问无法做所有权校验。用户 A 猜到用户 B 的 runId，就能通过 URL 访问 B 的图片。
3. 无法在服务端做超时控制、体积限制、MIME 校验和重定向拦截。

v0.4.12 的做法是：Provider URL 只保存在服务端数据库，前端拿到的只是一个同源内容路径（/api/chat/runs/{runId}/image），由服务端代理读取后返回。

六层安全校验链

代理读取不是简单的 fetch + pipe。它是一层一层校验的。

第一层：URL 结构校验

// 解决的问题：Provider 返回的 URL 不可信，逐字段校验防 SSRF
const parsed = new URL(url)
return parsed.protocol === 'https:' &&
  !parsed.username && !parsed.password && !parsed.port && !parsed.hash &&
  isIP(parsed.hostname) === 0 &&
  seedreamImageProviderConfig.resultHosts.includes(parsed.hostname)
  ? url : undefined

拒绝：非 HTTPS、包含用户名密码、包含端口号、包含 hash fragment、hostname 是 IP 地址（防 SSRF 内网探测）、hostname 不在预设 allowlist 中。

第二层：所有权校验

服务端从当前请求的 session 派生出 ownerSessionHash，与数据库中的 StreamRun.ownerSessionHash 比对。不匹配直接返回 403。

第三层：状态校验

必须同时满足：StreamRun status 为 completed、ImageGenerationRun providerResultStatus 为 ready、未过期、未取消。已取消的 run 即使 Provider 已经生成了图片，内容路由也永久拒绝。

第四层：HTTP 响应校验

fetch Provider URL 时 redirect: 'manual'——拒绝重定向。同时检查 Content-Length 声明，超过 20MB 直接拒绝。

第五层：流式读取 + 实时体积检查

// 解决的问题：Content-Length 头不可信，必须边读边检查实际字节数
while (true) {
  const { done, value } = await reader.read()
  if (done) break
  byteLength += value.byteLength
  if (byteLength > maximumImageBytes)  // 20MB
    throw new Error('exceeds allowed size')
  chunks.push(value)
}

即使 Content-Length 声明在 20MB 以内，实际读取的字节数也可能超过。边读边检查，超过上限立即终止。同时设置 15 秒超时——Provider 存储响应过慢时不无限等待。

第六层：Magic Bytes 校验

// 解决的问题：MIME 头可伪造，magic bytes 是文件格式的"身份证"
function matchesImageMagicBytes(bytes: Uint8Array, mimeType: string): boolean {
  if (mimeType === 'image/jpeg')
    return bytes[0] === 0xFF && bytes[1] === 0xD8 && bytes[2] === 0xFF
  if (mimeType === 'image/png')
    return bytes[0] === 0x89 && bytes[1] === 0x50 && bytes[2] === 0x4E
      && bytes[3] === 0x47 && bytes[4] === 0x0D && bytes[5] === 0x0A
      && bytes[6] === 0x1A && bytes[7] === 0x0A
  // WebP: RIFF....WEBP
  return bytes[0] === 0x52 && bytes[1] === 0x49 && bytes[2] === 0x46
    && bytes[3] === 0x46 && bytes[8] === 0x57 && bytes[9] === 0x45
    && bytes[10] === 0x42 && bytes[11] === 0x50
}

HTTP 响应头的 Content-Type 可以伪造。一个声称 image/png 的响应，实际内容可能是任意二进制。Magic bytes 是文件格式的"身份证"——JPEG 开头必须是 FF D8 FF，PNG 开头必须是 89 50 4E 47 0D 0A 1A 0A，WebP 开头必须是 RIFF....WEBP。前面五层校验都被绕过时，magic bytes 仍然能阻止非图片内容被当作图片返回。

前端拿到的是什么

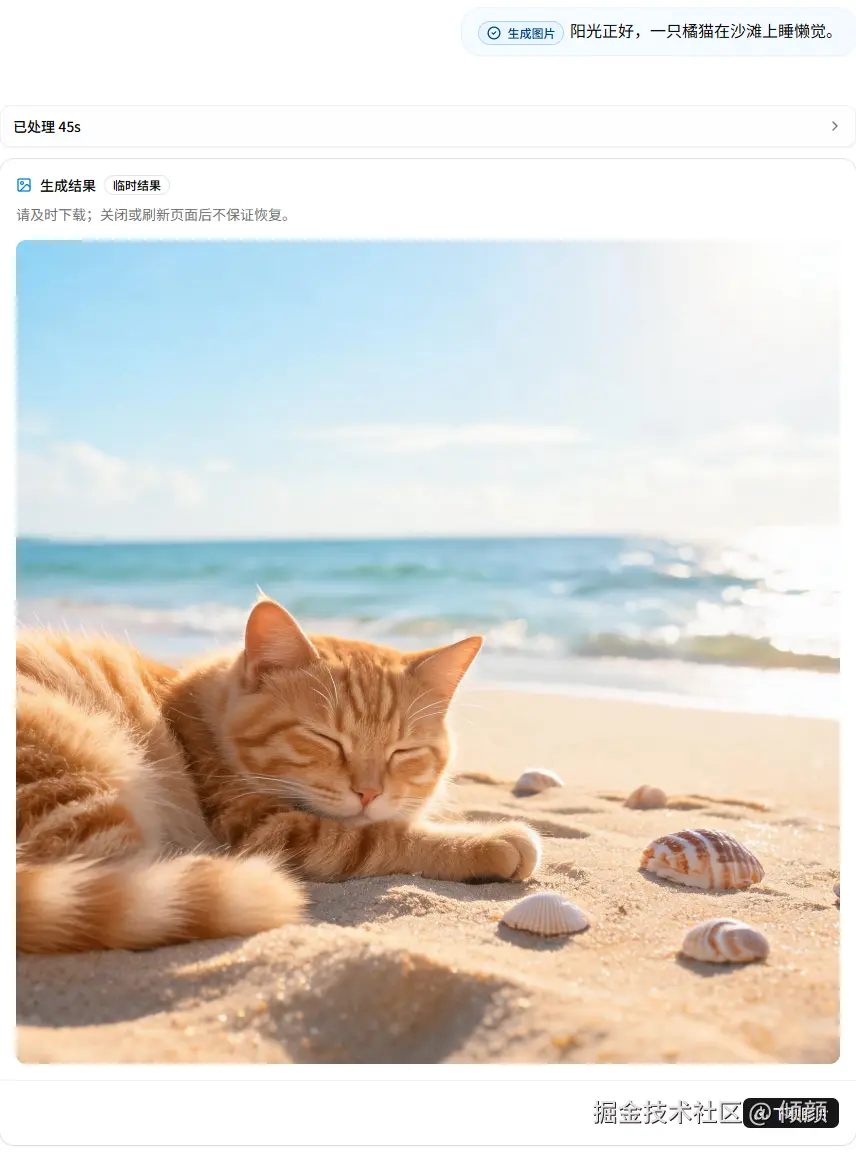

六层校验全部通过后，服务端把图片字节返回给前端。前端 fetch 一次内容路径，生成一个 Blob，用 URL.createObjectURL 创建预览地址。同一个 Blob 用于 <img> 预览和下载按钮。

过期策略：min(provider expiry, ready + 10min)。Provider 给的过期时间 vs 系统自身的 10 分钟上限，取更早的那个。前端在结果区域明确提示"临时结果，请及时下载"。组件卸载时 URL.revokeObjectURL 释放 Blob。

刷新页面后，Blob 和 object URL 都不再存在。v0.4.12 不承诺刷新恢复——这是有意为之，不是功能缺失。

---

七、边界与取舍——当前没做什么、为什么

v0.4.12 明确不做的几件事，和它做了的事同样重要。

不支持图片编辑、局部重绘、扩图、去背景

这些不是"文生图加个参数"。它们各自是独立的能力，需要不同的模型或后处理管线。如果用户输入 /image 把这张图的背景去掉，系统不会静默降级成文生图——它会返回 IMAGE_CAPABILITY_UNSUPPORTED 并明确说明当前只支持文生图。

不支持一次生成多张图片

每次任务只生成一张图片。Seedream 本身支持组图参数 sequential_image_generation，但本版把它设为 disabled。原因不是技术限制，而是：在"最多一次生成"的硬限制下，多图会引入"哪张作为最终结果"的新决策问题，且成本不可控。

---

八、总结

沿着一条生图链路走下来，四个边界点上的核心决策可以收拢成一张表：

边界点	核心决策	不这样做的后果
结构化提取	Zod schema + strict + fail-closed	LLM 幻觉字段静默通过，下游收到不可信数据
质量检查	ImageBrief 事实锚点 + inspection 结构化判断	提示词偏离用户意图，生成结果与预期不符
有界决策	硬计数器 + 条件边路由	Agent 陷入无限修订循环，成本和延迟失控
安全代理	六层校验链，从 URL 到 magic bytes	Provider URL 泄露，SSRF 风险，恶意内容伪装成图片

AI 生图系统的工程复杂度不在"调哪个 API"——Seedream、DALL-E、Midjourney 的 API 格式大同小异。真正的复杂度在 API 调用前后的每一道防线：输入怎么变成可信的结构化数据、提示词怎么被检查、Agent 怎么被限制、外部资源怎么被安全交付。

v0.4.12 的边界也很明确：单次文生图、固定模型、无对象存储、无 HITL、无 checkpoint。每个 Non-goal 都为后续版本留出了清晰的扩展方向。下一个版本如果要支持参考图、多图生成或 HITL，需要先回答的问题是：现有的硬限制和防线，哪些需要保留，哪些需要调整。

---
