4 中间件通信协议
4.1 SOME/IP
SOME/IP（Scalable service-Oriented MiddlewarE over IP 可扩展的基于IP的面向服务的中间件）是AUTOSAR Adaptive平台的核心通信协议。它不是一个简单的“通信协议”，而是一个完整的中间件解决方案，主要负责服务发现、远程过程调用（RPC）和数据的序列化，位于TCP/UDP之上，属于应用层。
分层结构（从上到下）
它不是一个完整的网络协议栈，而是构建在 TCP/UDP/IP 之上的应用层中间件。
| 层级 | 内容 | 作用 |
|---|---|---|
| 应用层 | Service Provider / Consumer | 服务端提供方法/事件/字段；客户端调用/订阅 |
| ARA::COM API | Proxy（客户端代理）/ Skeleton（服务端骨架） | AUTOSAR 标准接口，屏蔽底层通信细节 |
| SOME/IP 协议层 | Methods / Events / Fields / SD / 序列化 | 核心协议功能 |
| 传输层 | UDP（默认，低延迟）/ TCP（大数据可靠传输） | 报文 <1400B 用 UDP，大文件用 TCP |
| 网络层 | IPv4（主流）/ IPv6（未来） | 车载以太网路由 |
| 链路层 | 车载以太网 / CAN-FD（网关转换）/ TSN | 物理传输介质 |
| 物理层 | 以太网 PHY/MAC + 100BASE-T1 线缆 | 硬件接口 |

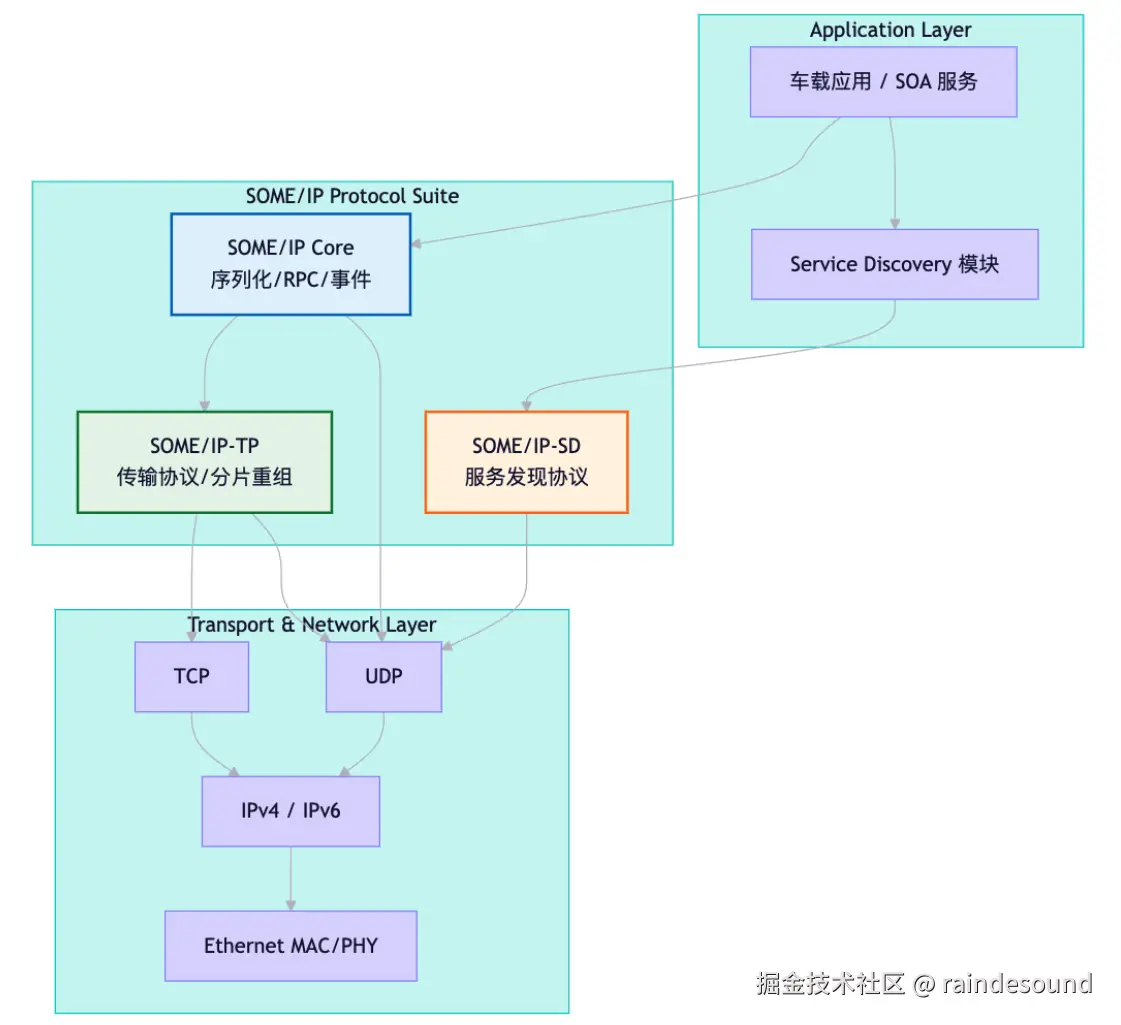

4.1.1 SOME/IP协议栈架构
| 组件 | 功能 | 传输依赖 | 关键点 |
|---|---|---|---|
| SOME/IP Core | 定义消息格式、序列化规则、RPC 调用语义、事件通知机制 | UDP (主要) / TCP | 所有 SOME/IP 通信的基础 |
| SOME/IP-SD | 动态服务发现、服务状态通告、客户端订阅管理 | 仅 UDP (端口 30490) | 实现即插即用，无需硬编码 IP |
| SOME/IP-TP | 大数据包的分片与重组 | UDP | 解决 UDP 单包最大 ~1400B 的限制，支持 MB 级数据传输 |
| TCP/UDP | 传输层承载 | - | RPC 请求/响应可用 TCP(可靠) 或 UDP(低延迟)；SD 和 Event 只用 UDP |
第一层：应用层
这一层是服务接口的“用户”。车载应用作为服务消费者（Client） 或服务提供者（Server）。应用会调用服务发现模块（SD_SVC） 的API来查找或提供服务。
第二层：SOME/IP协议套件
这是整个架构的核心，由三个协同工作的子模块构成：
-
SOME/IP Core（核心引擎）：
-
序列化与反序列化：负责将C++结构体或AUTOSAR数据结构转换成符合SOME/IP规范的二进制流，反之亦然。
-
RPC调度：处理Request/Response（请求/响应）和Fire&Forget（单向请求）的调用逻辑。
-
Event/Field管理：管理服务的订阅、发布和值变更通知。
-
-
SOME/IP-SD（服务发现协议）：
-
负责动态服务管理。Server通过它广播“Offer”（提供服务），Client通过它发送“Find”（查找服务）。
-
其核心机制包括Initial Wait Phase、Repetition Phase和Main Phase，通过周期性的多播消息维持服务状态的一致性。
-
-
SOME/IP-TP（传输协议分片与重组）：
-
当一条SOME/IP消息太大（超过UDP的约1400字节限制）时，TP模块将其拆分成多个小块（分片），在接收端再将这些分片重组为完整的消息。
-
注意：在TCP中，分片由TCP/IP协议栈本身管理，因此SOME/IP-TP主要用于UDP传输。
-
第三层：传输与网络层
SOME/IP协议栈依赖标准的网络协议栈，其选择由服务质量（QoS）需求决定：
-
UDP：通常用于Event（事件） 和SD（服务发现） 消息，追求低延迟，但可靠性需要上层应用保证。
-
TCP：通常用于Method（远程方法调用），特别是数据量较大或需要可靠传输的场景。
SOME/IP 的设计哲学是 “轻量级 + 灵活性”。它不强制使用 TCP 保证可靠性，而是把选择权交给应用开发者：安全关键用 TCP，实时控制用 UDP，大文件用 TP 分片。
SOME/IP 是 AUTOSAR 原生的通信中间件，同时支持 Classic Platform（CP）和 Adaptive Platform（AP）。它与 DDS 互补：SOME/IP 管 SOA 服务调用，DDS 管大数据分发。

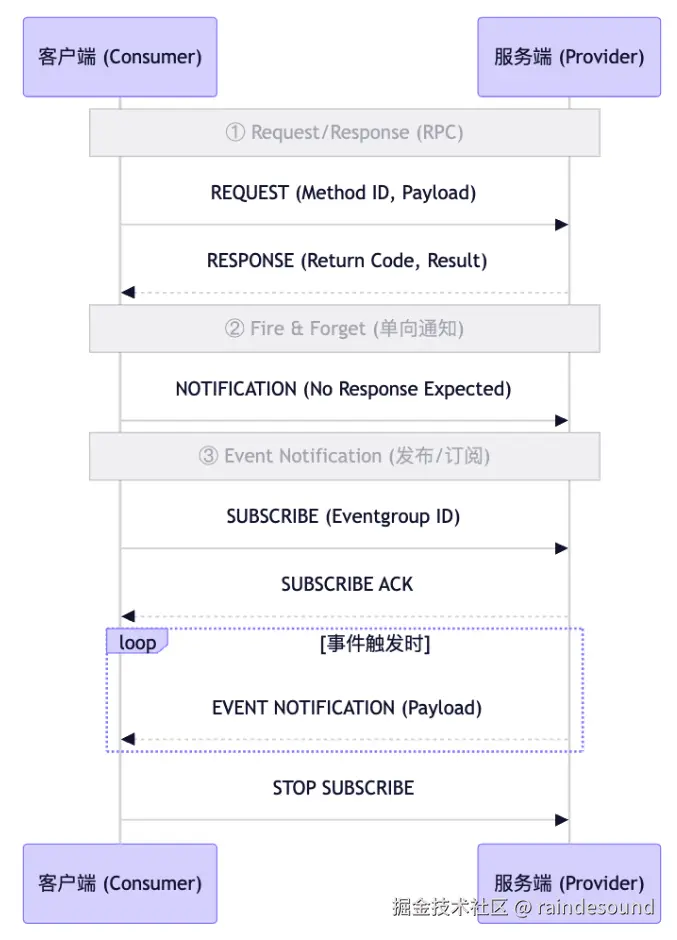

4.1.2 SOME/IP通信模式
4.1.2.1 请求-响应模式（Request-Response）
-
对应图中的块：客户端 → 请求 → 服务端 → 响应 → 客户端。
-
通信机制：同步阻塞或异步回调。客户端发起一个“请求（Request）”，服务端执行操作后返回一个“响应（Response）”。
-
在SOME/IP中：对应 Method（方法） 中的
REQUEST_RESPONSE类型。 -
典型场景：远程开启空调、获取当前车速、查询诊断故障码（UDS over SOME/IP）。
4.1.2.2 即发即弃模式（Fire & Forget）
-
对应图中的块：发送者 → 消息 → 接收者（没有返回箭头）。
-
通信机制：单向发送。客户端只管将消息发出，不等待服务端的确认或回复。
-
在SOME/IP中：对应 Method（方法） 中的
FIRE_AND_FORGET类型。 -
典型场景：远程发送一个日志记录、发送一个不要求确认的状态更新。
4.1.2.3 事件通知模式（Event Notification）
-
对应图中的块：发布者 → 事件 → 订阅者（单向，但带有订阅逻辑）。
-
通信机制：发布/订阅（Pub/Sub）。订阅者先向服务端发送订阅请求，服务端在事件发生时（如数据变化、周期超时）主动向所有订阅者推送消息。
-
在SOME/IP中：对应 Event（事件） 或 Field（字段） 的 Notifier。
典型场景：车辆速度表更新（周期推送）、电池电量低于阈值告警（变化时推送）。
4.1.2.4 字段访问模式（Field Access）
-
对应图中的块：读取者/写入者 ↔ 共享字段。
-
通信机制：这是一种 “状态化” 的访问模式，把服务端的某个变量（状态）暴露出来，允许客户端进行读取（Getter） 或修改（Setter）。它通常还内置了一个 Notifier（通知器），当字段变化时会主动推送给订阅的客户端。
-
在SOME/IP中：对应 Field（字段）。
-
典型场景：获取/设置导航目的地坐标、读取/修改车辆的驾驶模式（运动/舒适）。
4.1.2.5 三种核心交互范式对比
| 模式 | 方向 | 可靠性要求 | 典型应用场景 | 传输层 |
|---|---|---|---|---|
| Request/Response | 双向同步 | 高（需确认） | 获取车辆状态、执行控制命令、认证握手 | TCP 或 UDP |
| Fire & Forget | 单向异步 | 低（允许丢失） | 日志上报、心跳、非关键状态广播 | UDP |
| Event Notification | 服务端→客户端 | 中（订阅确认+数据可选重传） | 车速变化、障碍物检测、用户操作反馈 | UDP |
4.1.2.6 SOME/IP 与手机 AP/BP 通信的对比
4.1.2.6.1 相似之处：架构范式一致
| 维度 | SOME/IP Event | 手机 AP/BP 通信 | 相似性分析 |
|---|---|---|---|
| 角色分离 | Server (Provider) ↔ Client (Consumer) | BP (Modem) ↔ AP (Application Processor) | 都是生产者-消费者模型。BP 产生信号/网络数据，AP 消费并展示 |
| 异步推送 | Event Notification | AT URC / QMI Indication / MBIM Notification | BP 不会等 AP 轮询，有来电/短信/信号变化时主动上报 |
| 订阅机制 | SubscribeEventgroup | AT+CREG=1 / QMI Register Indication | AP 必须先“注册/使能”某类通知，BP 才会推送。未注册则静默 |
| 跨域隔离 | Hypervisor + Ethernet | Shared Memory + IPC/RPC | 两者都运行在不同安全域/处理器上，通过中间层解耦 |
| 序列化 | SOME/IP Binary Serialization | QMI/MBIM TLV Binary Format | 都采用紧凑二进制编码，而非 JSON/XML 文本协议 |
4.1.2.6.2 关键差异：工程约束不同
| 维度 | SOME/IP Event | 手机 AP/BP 通信 | 为什么不同？ |
|---|---|---|---|
| 网络拓扑 | 多对多以太网交换 | 点对点共享内存/串口 | 车载是分布式多ECU；手机是双芯片紧耦合 |
| 服务发现 | 动态 SD (UDP Multicast) | 静态绑定 / 固定端口 | 汽车 ECU 可热插拔、OTA 新增服务；手机 Modem 固件固定 |
| 实时性要求 | μs~ms 级确定性延迟 | ms~100ms 级尽力而为 | 车载事件可能关联刹车/转向；手机通知仅影响用户体验 |
| 可靠性保障 | 应用层 Ack + Counter | 内核级 IPC 保证 / 硬件流控 | 车载以太网可能丢包；AP/BP 间共享内存几乎零丢失 |
| 标准化程度 | OPEN Alliance 开放标准 | 高通/联发科私有协议 (QMI/MBIM/AT) | 汽车需跨 Tier1 互操作；手机 Modem 协议由芯片厂定义 |
| 数据规模 | 支持 TP 分片传输 MB 级数据 | 通常单消息 < 4KB | 车载需传点云/地图；手机信令消息极小 |

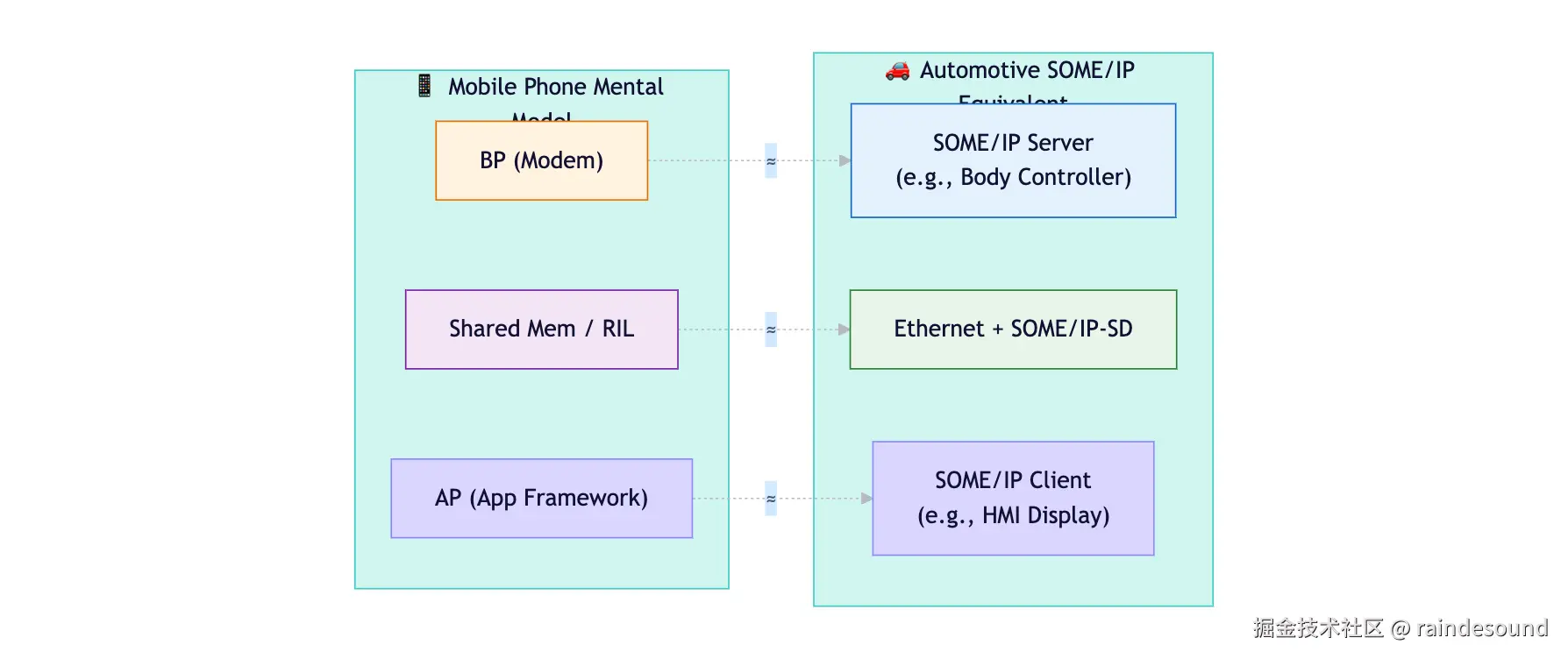

| 手机概念 | SOME/IP 等价物 | 备注 |
|---|---|---|
| AT+CREG=1 | SubscribeEventgroup | 注册网络状态变化通知 |
| +CREG: 0,1 URC | Event Notification | 网络注册状态变更推送 |
| RIL Daemon | SOME/IP Runtime (vsomeip) | 用户空间通信代理 |
| /dev/rild socket | UDP/TCP Port | 传输通道 |
| Modem Firmware Update | OTA Container Update | 固件/服务独立升级 |
-
SOME/IP Event 和 AP/BP 通信在设计哲学上确实同源——都是为了解决“异构处理器间的异步状态同步”问题。
-
车载以太网的多播发现、TTL 软状态、Counter 防重放、TP 分片等机制，在手机 AP/BP 通信中是没有对应物的。这些正是车载环境特有的复杂性所在。
4.1.2.7 多播发现 (Multicast Discovery)
AP 和 BP 之间的通信通道是出厂时焊死的。RIL Daemon 启动时直接打开 /dev/rmnet0 或连接固定的 Unix Socket，它确切地知道 Modem “永远在那里”。不存在“Modem 今天换了个地址”或“新插了一个 Modem”的情况。
车载以太网是一个真正的分布式网络：
-
ECU 可能因 OTA 新增、删除或更换 IP 地址
-
同一个服务可能由不同 ECU 在不同时刻提供（如冗余切换）
-
消费者启动时，生产者可能还没上电
如果不用多播，每个 Client 都要硬编码所有 Server 的 IP:Port → 每次网络拓扑变更都要重新编译刷写全车 ECU，这在 SDV 时代是不可接受的。

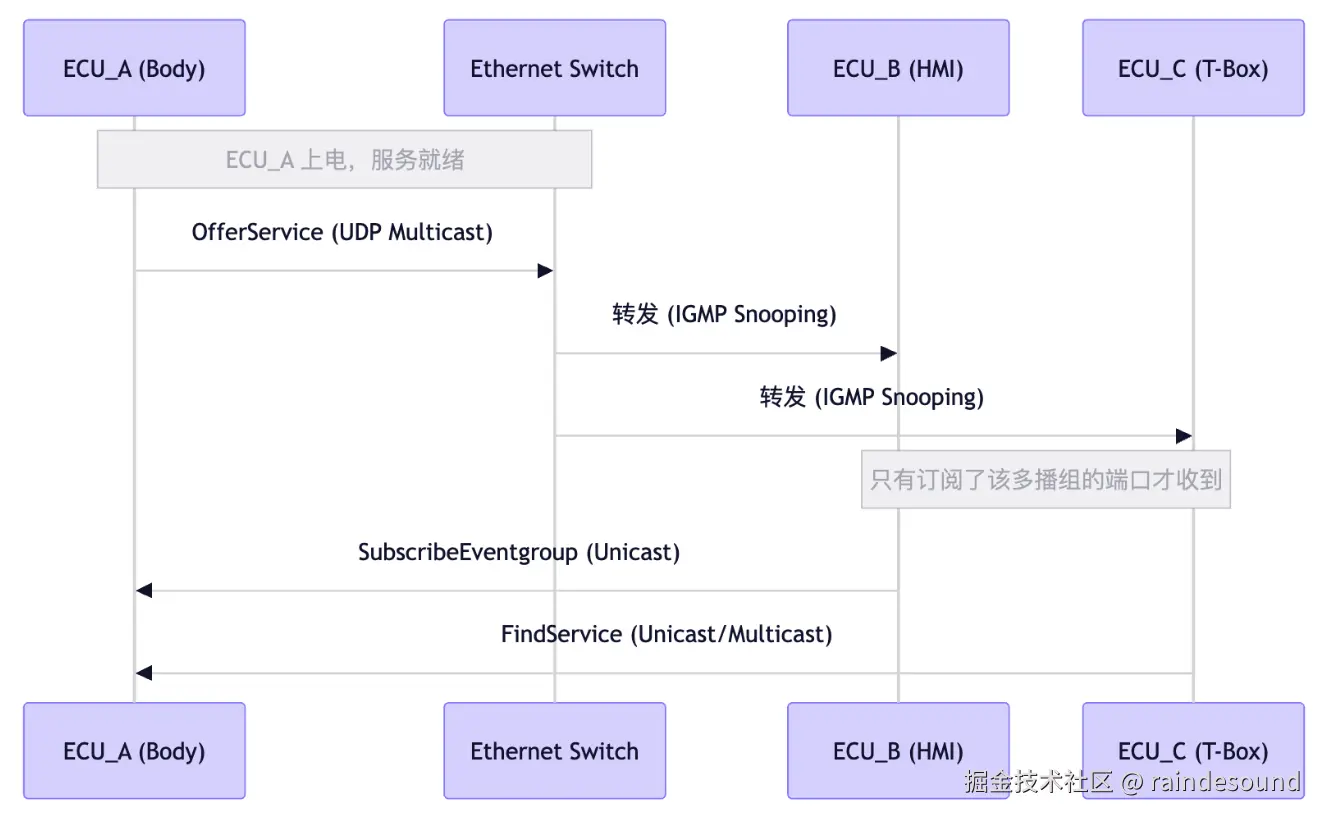

SOME/IP-SD 使用 UDP 多播组 224.224.224.245:30490：
IGMP Snooping（Internet Group Management Protocol Snooping，互联网组管理协议窥探） 是一种运行在二层交换机/网桥**上的网络技术，用来智能化管理和转发组播流量，避免组播数据在局域网内被无意义地泛洪 。
IGMP Snooping 的核心思想很简单——**"偷听"主机和路由器之间的 IGMP 对话**：
主机A ──IGMP Report(加入 224.1.1.1)──> 路由器
│
▼ (交换机"偷听"到)
交换机更新组播转发表：
224.1.1.1 → Port 1 (主机A)
Port 3 (主机C)
工作流程：
- 监听 IGMP 报文
交换机开启 IGMP Snooping 后，会"窃听"三类关键报文：
主机发出的 Membership Report（加入组播组）
主机发出的 Leave Group（离开组播组）
路由器发出的 Query（查询哪些主机还在）
- 建立组播转发表
交换机维护一张"组播组成员表"，记录：
哪个组播组（如 224.1.1.1）
对应哪些端口上有成员主机
- 精确转发
当交换机收到目的 MAC 为组播 MAC 的数据帧时，不再泛洪，而是只转发到转发表中记录的那些端口。
- 动态维护
收到 Leave 报文 → 从转发表移除该端口
收到新的 Report → 添加到转发表
Query 超时无响应 → 自动清理过期条目
4.1.2.8 TTL 软状态 (Soft State with Time To Live)
AP/BP 之间是永久性绑定。如果 BP 崩溃，AP 会通过 GPIO 中断或内核 panic 立即感知，走的是硬件级故障恢复流程。不需要应用层协议来检测“对方是否还活着”。
车载 ECU 的运行状态是高度不确定的：
-
ECU 可能在任意时刻断电、重启、OTA 刷新
-
以太网链路可能瞬时断开又恢复
-
没有全局统一的电源管理信号通知所有节点
如果没有 TTL，一个 ECU 异常掉电后，其他 ECU 会永远持有过期的订阅关系和服务缓存，导致：
-
持续向已死亡的 ECU 发送数据 → 浪费带宽
-
基于过期服务做出错误决策 → 功能安全风险
| 场景 | TTL 值 | 语义 | 接收方行为 |
|---|---|---|---|
| 正常通告 | > 0 (通常 3~6s) | "我还活着，请续期" | 重置本地定时器 |
| 主动下线 | 0 | "我要走了" | 立即清除相关状态 |
| 超时未续 | N/A | "它可能死了" | 定时器到期后自动清除 |
“沉默即死亡”。不依赖显式的删除消息（因为删除消息本身可能丢失），而是通过周期性心跳+超时来实现最终一致性。这是分布式系统的经典设计，但在手机双芯片架构中完全多余。

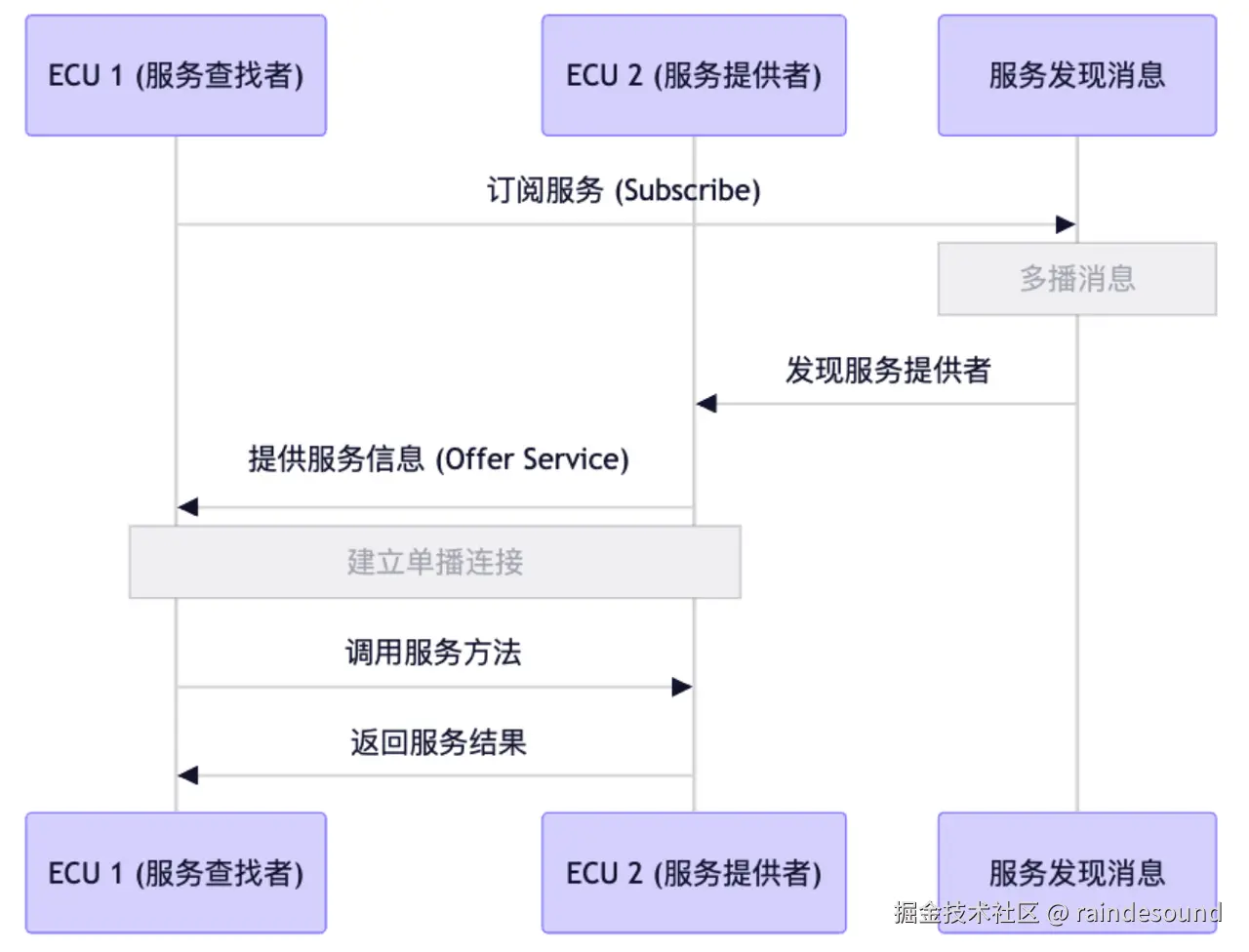

4.1.3 SOME/IP-SD服务发现机制
它实现了服务的动态注册、发现和订阅，使车辆真正成为“可配置的软件平台”。

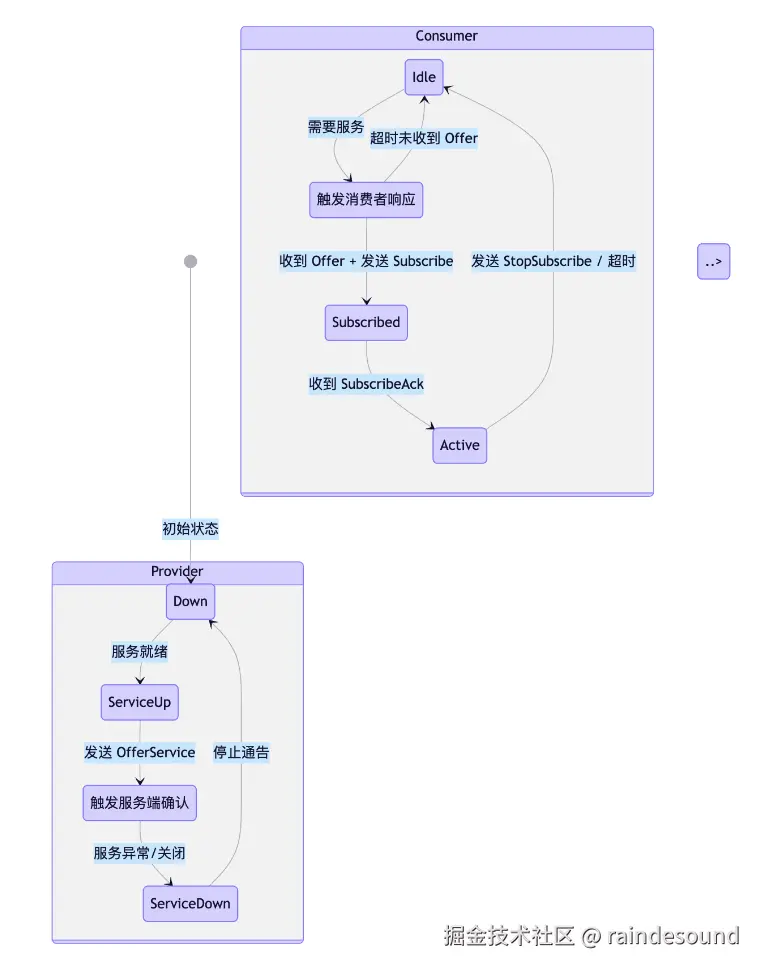

4.1.3.1 SOME/IP-SD（服务发现）状态机图
- 服务提供者（Provider）端状态流转
这是服务端从“死”到“活”再到“死”的全过程：
-
初始状态（Down） → 服务就绪：ECU上电，服务逻辑初始化完成，准备对外提供能力。
-
发送 OfferService：服务端向网络广播“我能提供服务”，告知自己的IP、端口、服务ID。
-
触发服务端确认：收到客户端的订阅请求（Subscribe）后，服务端回复 SubscribeAck（确认订阅），建立通信。
-
服务异常/关闭 → ServiceDown：当服务崩溃或应用退出时，服务端停止通告，回到 Down 状态，Client 超时后自动清除该服务。
- 服务消费者（Consumer）端状态流转
这是客户端从“想用服务”到“找到并订阅服务”的过程：
-
Idle（空闲） → 需要服务：应用发起调用请求，触发服务发现。
-
超时未收到 Offer：Client 可能重复发送 FindService（查找服务）多播请求。
-
收到 Offer → 发送 Subscribe：当 Client 收到 Offer 后，向服务端单播发送订阅请求。
-
收到 SubscribeAck → Active：订阅成功后，进入 Active 状态，开始正常的 RPC 或 Event 通信。
-
超时或 StopSubscribe：当应用退出或网络中断，Client 发送退订消息，或直接超时回到 Idle。
关键交互逻辑
-
超时未收到 Offer → 触发消费者响应：这是 SD 的重传机制。Client 若在 T_Timeout 内未收到 Offer，会触发超时重传，继续查找。
-
收到 Offer + 发送 Subscribe：这是 SD 的核心——“先发现，后订阅”。
-
发送 StopSubscribe / 超时：服务关闭或网络异常时，Client 主动退订或被动超时进入 Idle
//SOME/IP-SD 的本质
去中心化即插即用：不需要静态配置文件，服务端上线发 Offer，客户端自动发现，动态绑定。
三层握手（Offer → Subscribe → SubscribeAck）：与 TCP 三次握手（SYN-SYNACK-ACK）逻辑等价，
只是面向“服务”而非“端口”。
超时与重传机制：服务端重复发送 Offer（Repetition Phase），客户端重复发送 Find，
确保不可靠网络下的可靠发现。
4.1.3.2 SOME/IP-SD流程
SD 核心流程详解
| 阶段 | 消息类型 | 发送方 | 目的 | 关键参数 |
|---|---|---|---|---|
| 服务通告 | OfferService | Provider | 宣告“我提供了某服务，地址/端口如下” | Service ID, Instance ID, TTL, Endpoint Option |
| 服务查找 | FindService | Consumer | 询问“谁提供某服务？” | Service ID, Instance ID (可通配) |
| 订阅请求 | SubscribeEventgroup | Consumer | 请求接收特定事件组 | Eventgroup ID, Counter, TTL |
| 订阅确认 | SubscribeEventgroupAck | Provider | 确认订阅成功/拒绝 | Return Code, Counter |
| 停止订阅 | StopSubscribeEventgroup | Consumer | 取消订阅 | Eventgroup ID, Counter |
| 服务下线 | StopOfferService | Provider | 宣告服务不可用 | TTL=0 |
-
TTL 机制：所有 SD 消息都携带 TTL（Time To Live）。TTL=0 表示撤销。这避免了显式的“删除”消息，天然支持异常断电后的自动清理。
-
Counter 字段：防止旧的重播消息被误处理。每次订阅/取消订阅 Counter 递增，服务端只接受比当前值大的 Counter。
-
Endpoint Option：Offer 消息中直接携带服务的 IP:Port，消费者无需二次查询即可建立数据通信通道。
-
多播发现：SD 默认使用 UDP 多播（224.224.224.245:30490），减少网络风暴，同时支持单播响应以适配不同网络拓扑。
4.1.4 SOME/IP报文结构
| 字段 | 大小 | 说明 | 关键细节 |
|---|---|---|---|
| Message ID | 4B | 唯一标识一条消息 | Bit31: 0=Method, 1=Event Bit16-30: Service ID Bit0-15: Method ID / Event ID |
| Length | 4B | Payload + 后8字节头的长度 | 不包含前8字节(Message ID + Length本身)。最小值为8(无Payload时) |
| Request ID | 4B | 匹配请求与响应 | 高16位: Client ID (区分客户端) 低16位: Session ID (区分同一客户端的多次调用) |
| Protocol Version | 1B | SOME/IP 协议版本 | 当前标准为 0x01 |
| Interface Version | 1B | 服务接口版本 | 用于兼容性检查，主版本号不兼容则拒绝通信 |
| Message Type | 1B | 消息类型 | 0x00=REQUEST, 0x01=REQUEST_NO_RETURN, 0x02=NOTIFICATION, 0x80=RESPONSE, 0x81=ERROR |
| Return Code | 1B | 返回码 | 0x00=OK, 0x01=NOT_OK, 0x02=UNKNOWN_SERVICE, 0x03=UNKNOWN_METHOD 等 |
| Payload | 可变 | 业务数据 | 遵循 SOME/IP 序列化规则（TLV、结构体对齐等） |

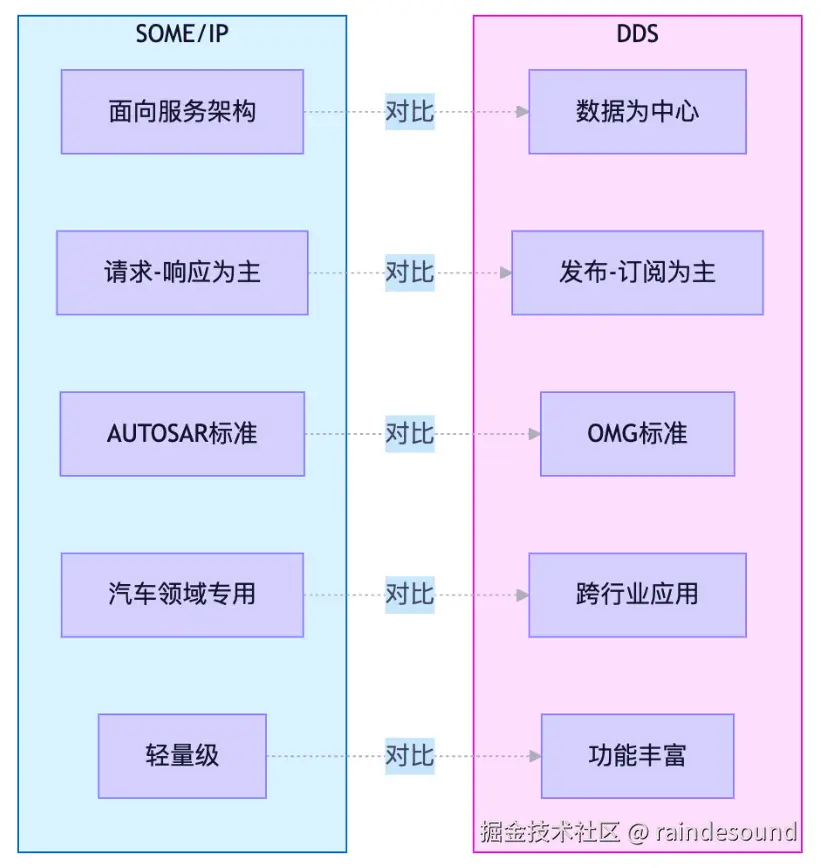

4.2 DDS
DDS（Data Distribution Service，数据分发服务）是OMG组织（Object Management Group对象管理组织）制定的以数据为中心的中间件标准。
如果说SOME/IP是汽车内部“面向服务”的精准电话系统，那DDS更像是一个去中心化的“数据电台”：任何节点都可以发布数据，任何感兴趣的节点都可以订阅，无需知道对方是谁。DDS 的哲学是 “数据即接口”——通信双方不需要知道对方的存在，只需要对“数据长什么样”达成共识。这一核心差异，决定了它们在不同场景下的应用。

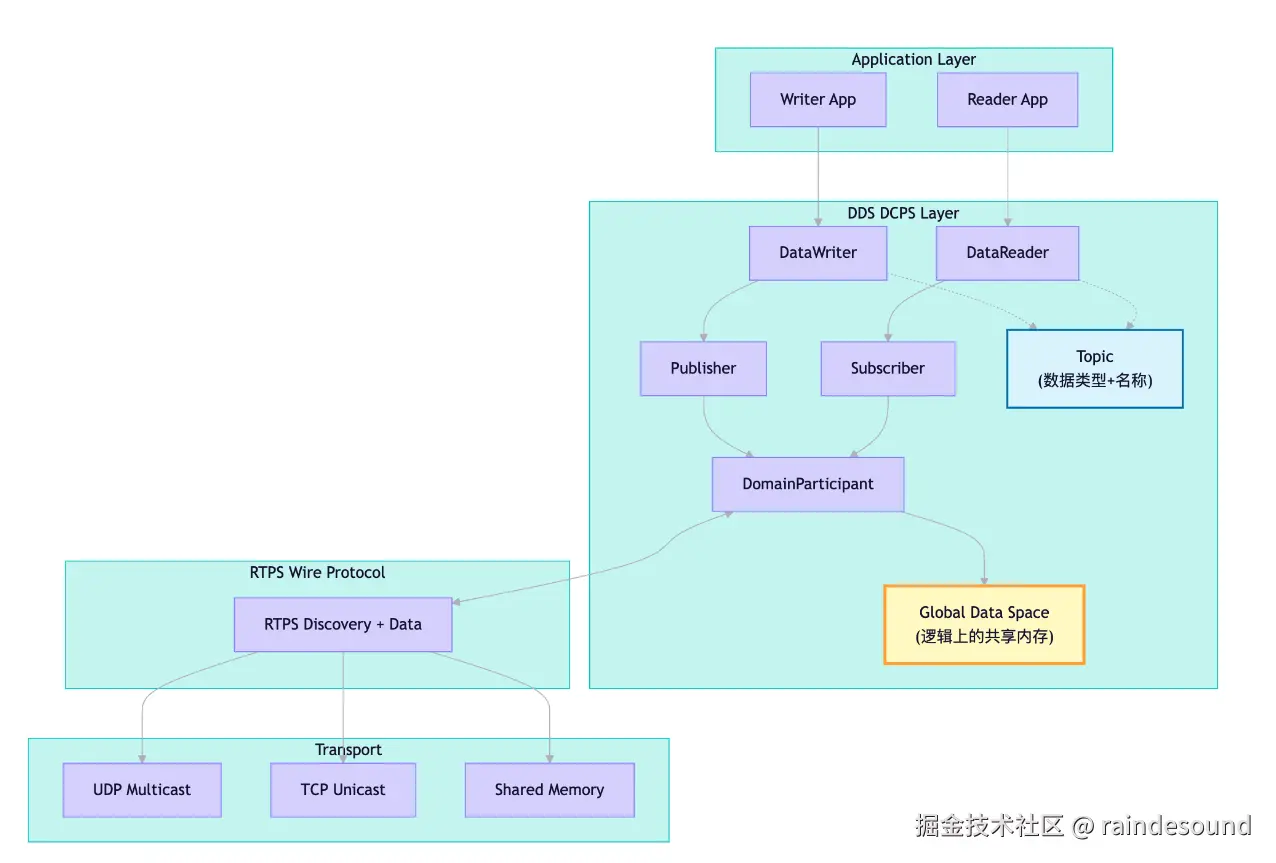

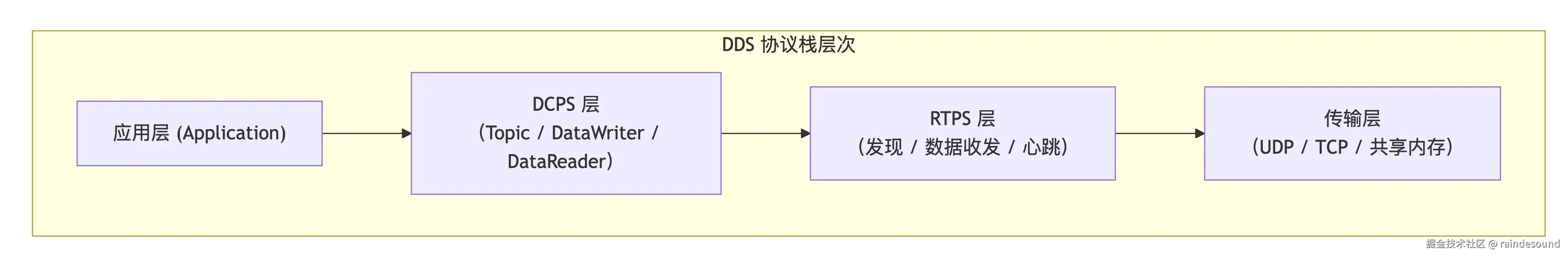

4.2.1 DDS架构
以数据为中心的抽象层
DDS 的架构核心是 DCPS (Data-Centric Publish-Subscribe 以数据为中心的发布-订阅) 层，它在应用和网络之间插入了一个强大的“全局数据空间”抽象。
| 实体 | 角色 | 类比理解 | 关键点 |
|---|---|---|---|
| DomainParticipant | 域参与者 | 进入“聊天室”的人 | 所有通信的入口点，同一 Domain ID 内才能互通 |
| Topic | 主题 | 聊天室的“话题标签” | = 数据类型(IDL定义) + 名称。是 Writer/Reader 匹配的唯一依据 |
| Publisher / Subscriber | 发布/订阅者 | 发言权/收听权的分组管理 | 可绑定多个 Writer/Reader，统一设置 QoS 和分区 |
| DataWriter / DataReader | 数据写/读器 | 实际的发送/接收句柄 | 与 Topic 强绑定，是数据流动的端点 |
| Global Data Space | 全局数据空间 | 概念上的共享黑板 | DDS 的灵魂：应用只与这个虚拟空间交互，不关心数据从哪来、到哪去 |
DDS 架构的本质是解耦。Writer 不知道 Reader 是谁、有几个、在哪里；它只是把数据“放入”全局数据空间。所有的匹配、路由、可靠性保障都由 DDS 运行时自动完成。这种抽象级别远高于 SOME/IP 的显式服务调用。
4.2.2 DDS发布-订阅模型
DDS 的 Pub/Sub 是一个多维度动态匹配系统。只有“发布者”和“订阅者”的数据属性完全匹配时，数据才会流转。
| 匹配维度 | 说明 | 灵活性 |
|---|---|---|
| Domain ID | 逻辑隔离域 | 不同 Domain ID 完全不可见 |
| Topic Name + Type | 必须完全一致 | 类型安全，编译期/运行期双重校验 |
| Partition / Content Filter | 可选过滤 | Partition 支持通配符；ContentFilter 支持 SQL-like 表达式过滤数据内容 |
-

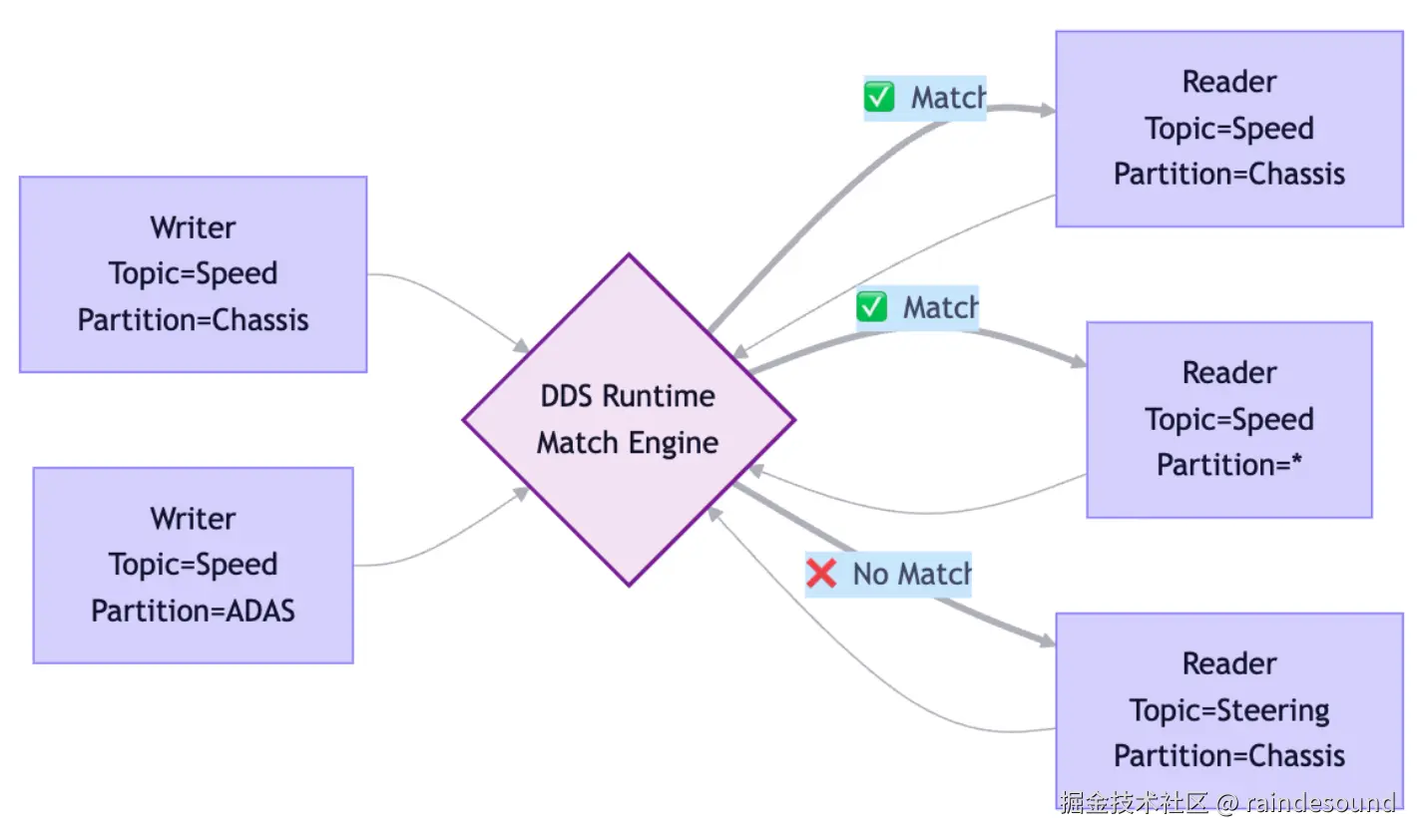

Topic（主题）：这是数据的名称，是连接发布者与订阅者的纽带。图中有 Topic=Speed（速度）和 Topic=Steering（转向角）。如果Topic不同，数据绝不会跨领域流通（这就是图中 Match Engine 判定 Speed vs Steering 为 No Match 的原因）。
-
Partition（分区）：这是DDS进行物理或逻辑隔离的关键机制，类似于“数据隔离域”。图中存在 Partition=Chassis（底盘域）和 Partitioner=ADAS（智驾域）。
-
Partition=Chassis 的Speed Writer（发布者）发出的数据，只能被 Partition=Chassis 的Speed Reader（订阅者）接收。
-
ADAS域的Speed Writer 发出的数据，不会流入 Chassis 域。这实现了数据流的物理隔离，确保不同安全级别或不同功能域的数据互不干扰，同时支持多源数据并存。
-
-
Match Engine（匹配引擎）：DDS运行时会自动执行Topic + Partition + QoS的复合匹配。QoS（服务质量） 是另一层过滤维度，用于确保订阅者对数据质量（如可靠性、更新频率）的要求被满足。

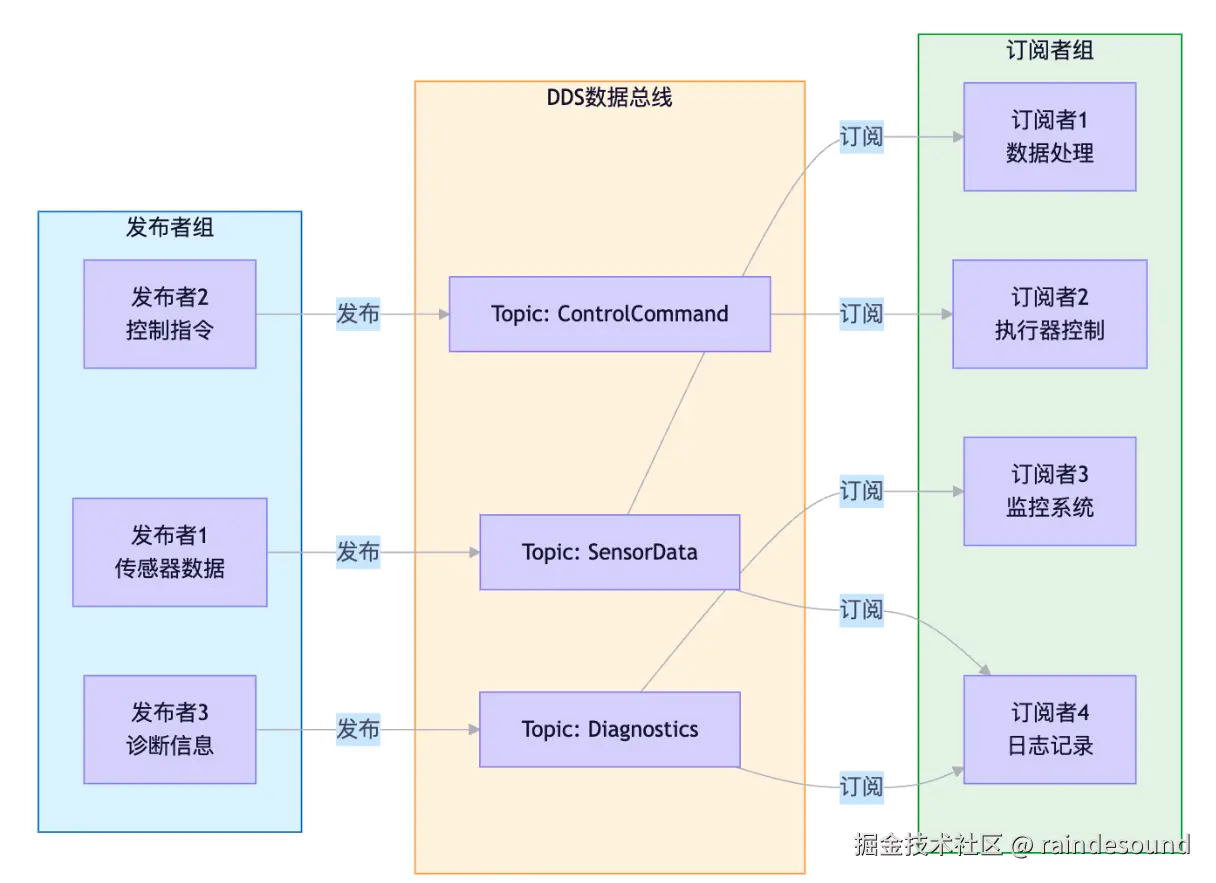

这张图展示了DDS“去中心化总线”的物理实现形态。
-
物理拓扑：图中有多个发布者组和订阅者组，但它们并非直接点对点连接，而是全部连接到了中间标有“DDS数据总线”的云状逻辑实体上。
-
逻辑实体：这个云状总线就是全局数据空间（Global Data Space）。应用程序将数据写入这个逻辑空间，不需要关心数据由哪个IP地址的节点发出。
-
数据流过程：
-
注入（写入）：发布者1将 Topic:SensorData 写入总线。根据图一逻辑，它只属于特定域（如ADAS域）。
-
过滤与路由：DDS底层RTPS协议会通过发现机制，自动识别有哪些节点订阅了该Topic。
-
提取（读取）：订阅者1和订阅者2收到数据。订阅者3因为订阅的Topic与SensorData不匹配，不会收到此数据。
-
场景：车辆安装了前向毫米波雷达（产生 Topic:RadarFront，Partition:ADAS）和
激光雷达（产生 Topic:Lidar，Partition:ADAS）。
需求：融合算法模块需要同时订阅RadarFront和Lidar；紧急制动模块只需要Lidar。
DDS行为：
融合算法模块创建Reader（Topic=RadarFront，Partition=ADAS）和
Reader（Topic=Lidar，Partition=ADAS），DDS匹配引擎将两者的数据都路由给它。
紧急制动模块只创建Reader（Topic=Lidar，Partition=ADAS），它只会收到Lidar的数据，
不会因雷达数据产生误判。
底盘域（Partition=Chassis）的 Topic:Speed 与ADAS域的 Topic:Speed 完全隔离（对应图一），
即使名称相同也不会数据污染。
与 SOME/IP Event 的本质区别
DDS不是点对点的“服务调用”，而是点对多、多对多的“匿名数据投递”。 它通过Topic（数据名称）、Partition（隔离域）和QoS（服务质量）的三重过滤，实现了高效、安全、松耦合的数据分发。
-
SOME/IP: 订阅的是特定服务实例的特定事件组 → “我要订阅 ECU_A 的车速事件”
-
DDS: 订阅的是符合某种类型和属性的数据流 → “我要订阅所有 Partition=Chassis 的 Speed 数据，不管谁发的”
关键差异：DDS 支持多对多匿名通信。新增一个 Writer 无需修改任何 Reader 代码；而在 SOME/IP 中，新增 Provider 通常需要 Consumer 更新服务发现配置或接口版本。

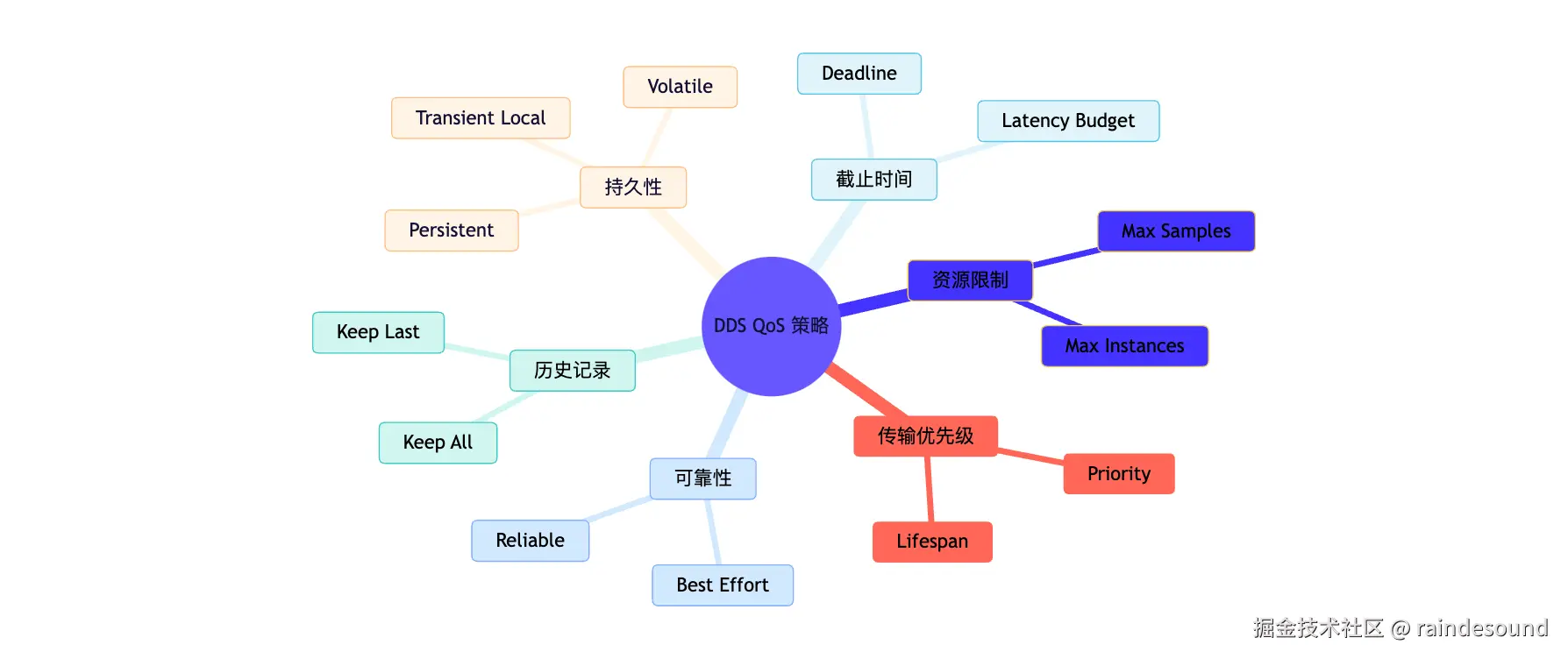

4.2.3 DDS QoS策略
QoS (Quality of Service) 是 DDS 区别于几乎所有其他中间件的杀手级特性。它将非功能性需求从业务代码中彻底剥离，变为可配置的声明式策略。
| QoS 策略 | 可选值 | 作用 | 典型应用场景 |
|---|---|---|---|
| Reliability | BEST_EFFORT / RELIABLE | 是否保证送达 | 控制指令=RELIABLE；传感器原始数据=BEST_EFFORT |
| Durability | VOLATILE / TRANSIENT_LOCAL / TRANSIENT / PERSISTENT | 晚加入的 Reader 能否收到历史数据 | 地图数据=TRANSIENT_LOCAL；实时车速=VOLATILE |
| Deadline | Duration | 数据最大允许间隔 | 安全监控：超过 100ms 未收到心跳即报警 |
| Liveliness | AUTOMATIC / MANUAL_BY_PARTICIPANT / MANUAL_BY_TOPIC | 检测节点/Writer 存活 | 比 TTL 更精细的健康检查 |
| History | KEEP_LAST(N) / KEEP_ALL | 缓存多少条历史样本 | 关键状态=KEEP_ALL；高频传感=KEEP_LAST(1) |
| Resource Limits | Max Samples / Instances | 限制内存使用 | 防止嵌入式设备 OOM |
| Priority | 0-255 | 传输优先级 | 刹车信号 > 娱乐数据 |

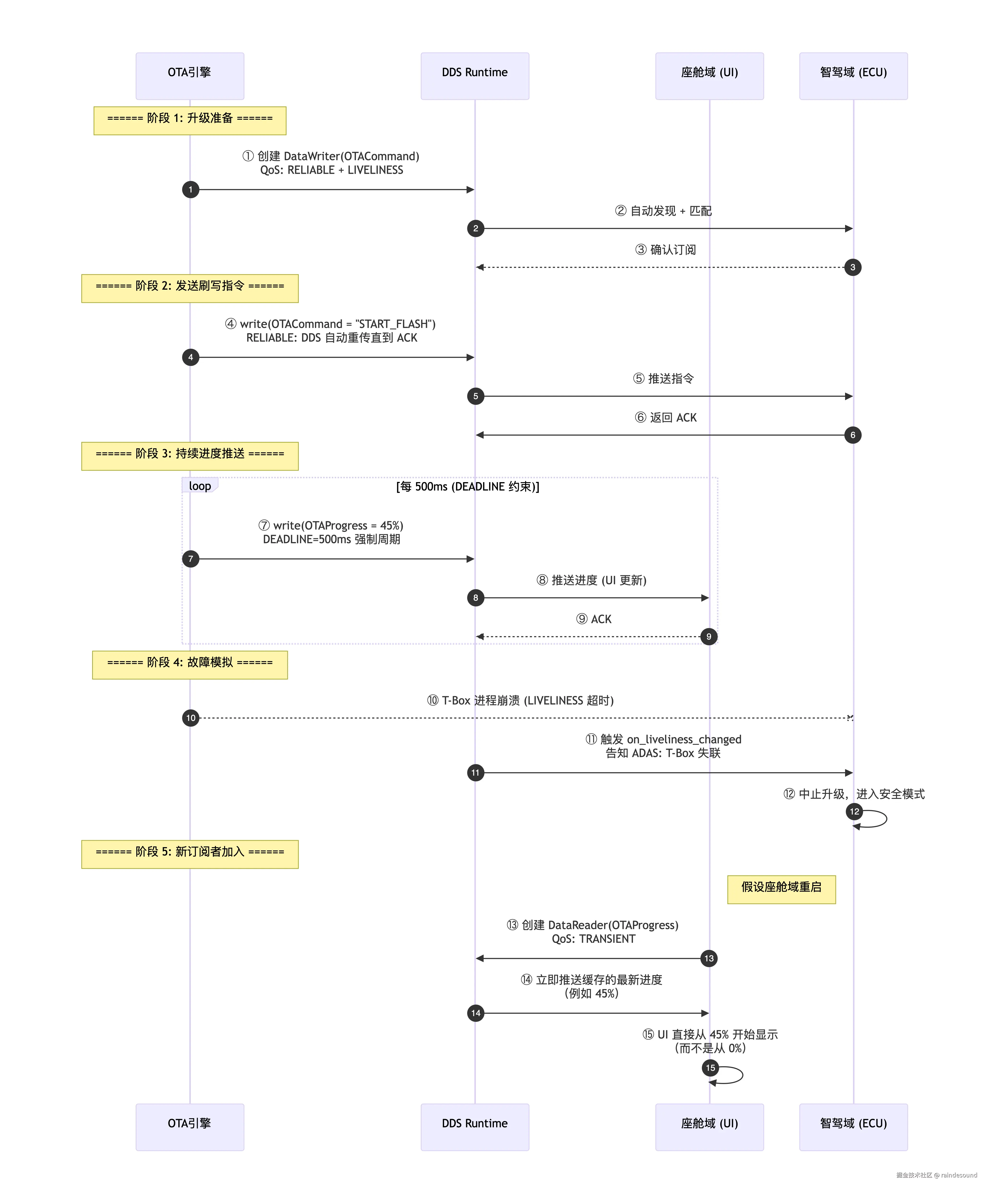

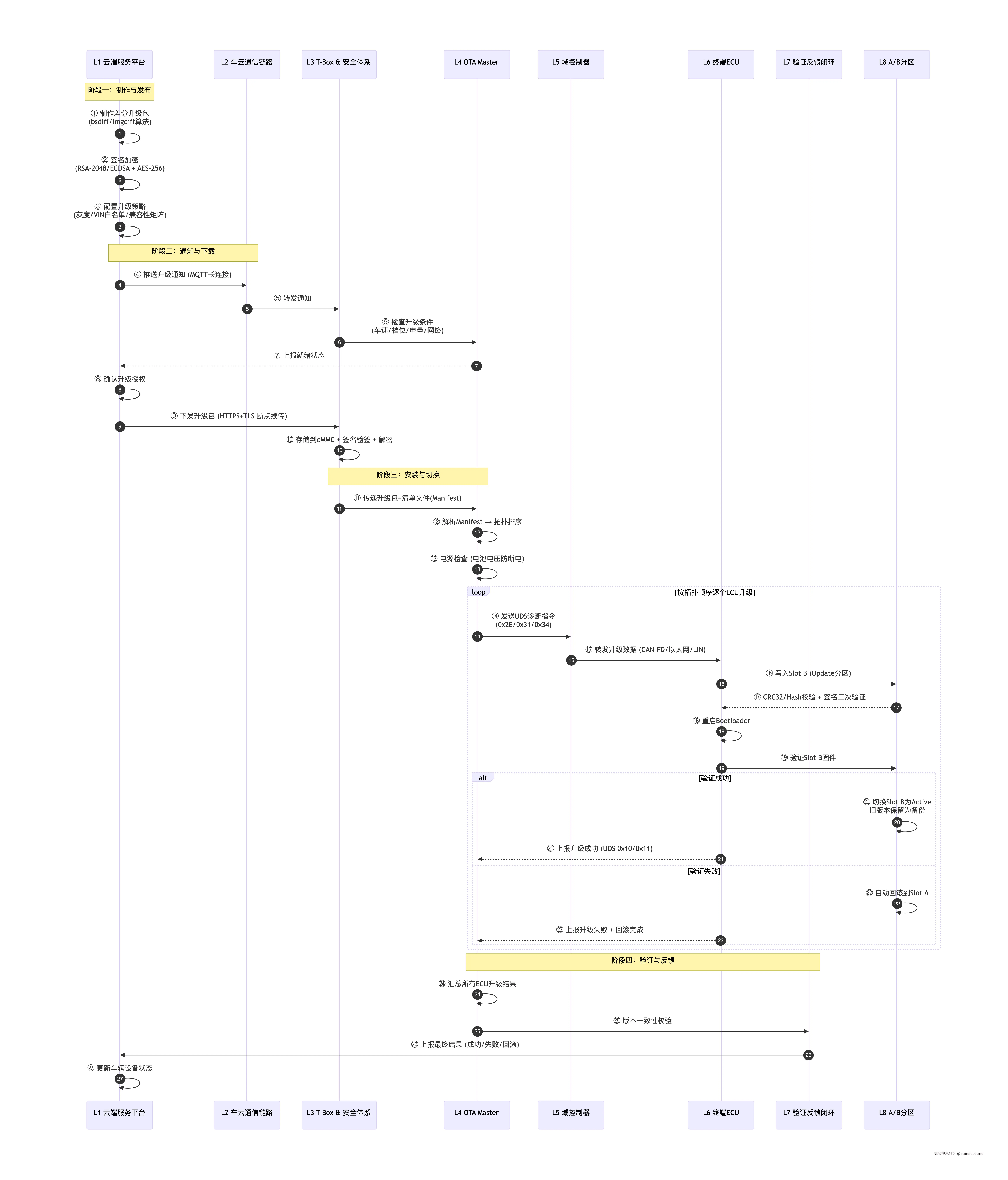

4.2.3.1 场景：T-Box 作为 OTA 升级主控
T-Box 从云端下载升级包，同时需要：
-
向座舱域推送升级进度（UI 显示）
-
向智驾域发送升级指令（控制 ECU 进入刷写模式）
-
向云端上报日志（运维分析）
这三路数据流的实时性、可靠性、重要性完全不同，必须用不同的 QoS 策略进行差异化处理。

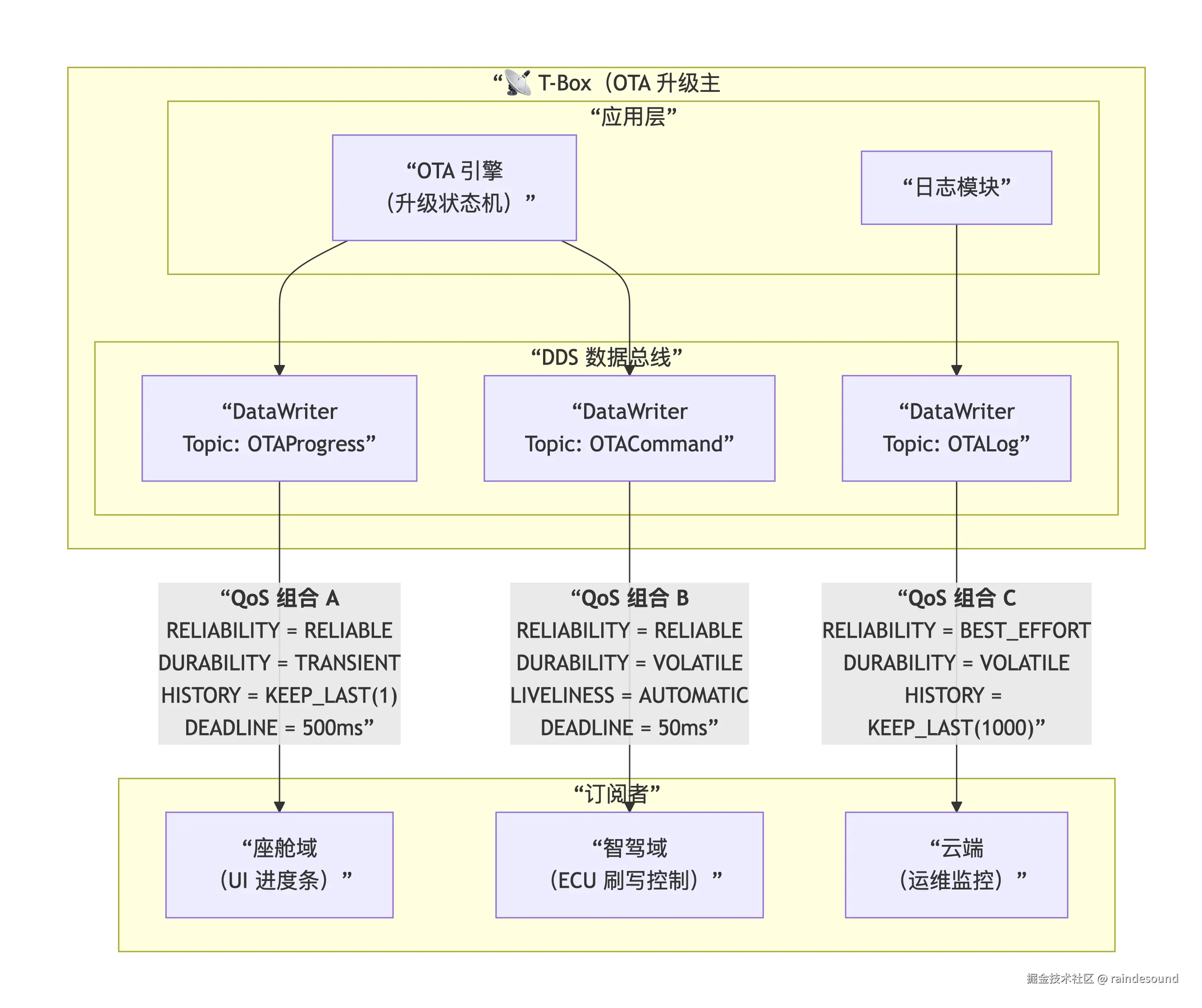

4.2.3.2 结构图：T-Box 内的 DataWriter 与 QoS 配置
三路数据流与 QoS 策略拆解
| 数据流 | Topic | 订阅者 | 核心 QoS 策略 | 设计理由 |
|---|---|---|---|---|
| A: 升级进度 | OTAProgress | 座舱域 | RELIABLE + TRANSIENT + DEADLINE=500ms | 进度不能丢（否则 UI 显示错误），新订阅者（如重启后的车机）需立即获取当前进度，每 500ms 至少更新一次，保证 UI 流畅。 |
| B: 升级指令 | OTACommand | 智驾域 | RELIABLE + VOLATILE + LIVELINESS + DEADLINE=50ms | 指令必须可靠到达（否则 ECU 可能变砖），指令是瞬时事件（“开始刷写”），历史数据无意义，需在 50ms 内送达，确保刷写时序正确，T-Box 失联时 ADAS 需立即感知并中止升级。 |
| C: 日志上报 | OTALog | 云端 | BEST_EFFORT + VOLATILE + KEEP_LAST(1000) | 日志允许偶尔丢失（不影响核心功能），历史日志无意义，保留最近 1000 条日志，供运维按需拉取。 |
4.2.3.3 时序流程分析图
流程中 QoS 生效的 5 个关键节点
| 步骤 | QoS 策略 | 生效表现 |
|---|---|---|
| ⑤ 指令推送 | RELIABLE | DDS 在未收到 ACK 时会自动重传，直到超时或确认送达。确保 START_FLASH 指令 100% 到达 ADAS。 |
| ⑦ 进度推送 | DEADLINE=500ms | OTA 引擎必须至少每 500ms 发送一次进度。如果 DDS 在 500ms 内未收到新数据，会触发 on_deadline_missed 回调，通知应用层“进度更新异常”。 |
| ⑩ T-Box 崩溃 | LIVELINESS | ADAS 通过 on_liveliness_changed 事件实时感知 T-Box 失联，触发安全降级策略（停止升级），无需等待 TCP 超时（后者可能长达数秒）。 |
| ⑭ 新订阅者加入 | DURABILITY=TRANSIENT | 座舱域重启后重新订阅 OTAProgress，DDS 自动推送缓存的最新进度（45%），确保 UI 显示与实际状态同步，而不是从 0% 开始。 |
| ⑪ 日志上报 | BEST_EFFORT | 日志 Writer 使用 BEST_EFFORT，不上传时不影响其他两个 Topic 的通信性能。 |
4.2.4 DDS通信流程：RTPS
DDS 底层通过 RTPS (Real-Time Publish-Subscribe Protocol，实时发布订阅协议) 协议实现互操作。RTPS 是一个基于 UDP 的可靠传输协议，内置了发现和数据传输机制。
4.2.4.1 协议分层定位
在DDS协议栈中，RTPS处于传输层，负责处理实际的网络通信：
DCPS ： Data-Centric Publish-Subscribe ，以数据为中心的发布 - 订阅
RTPS规定了数据包如何组装、如何发现对端、如何确认收到。

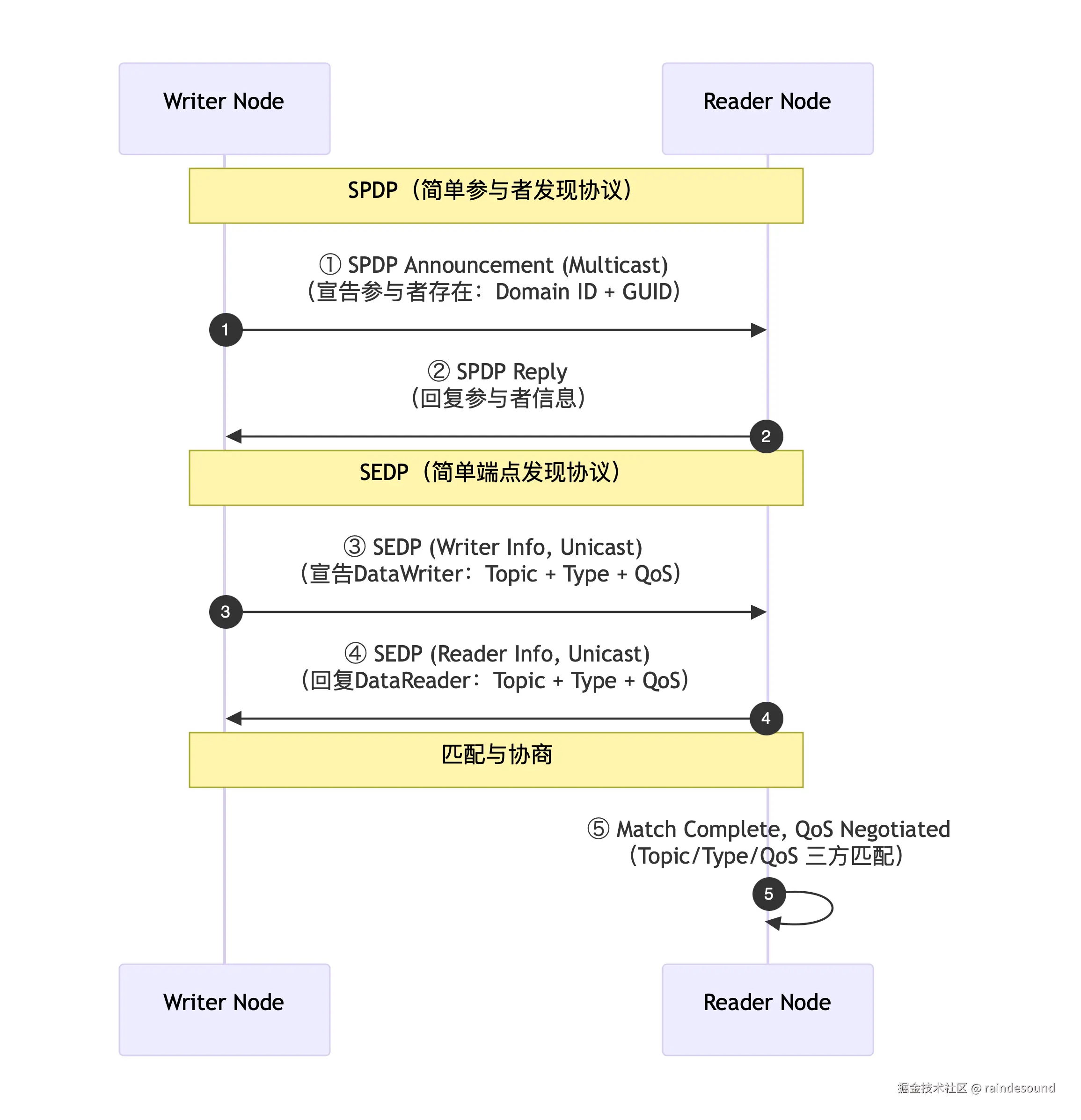

4.2.4.2 Phase 1：发现阶段（Discovery）
这是“互相认识”的阶段。Writer Node和Reader Node在通信前必须发现彼此的存在。
| SPDP | Simple Participant Discovery Protocol | 发现节点的存在，通过多播（Multicast）宣告Domain ID。类比手机开机时向基站注册。 |
|---|---|---|
| SEDP | Simple Endpoint Discovery Protocol | 发现端点（DataWriter/DataReader）的具体信息（Topic、数据类型、QoS策略）。类比手机向网络报告自己支持哪些功能。 |
| GUID | Globally Unique Identifier | 每个DDS实体的全球唯一标识符（192-bit）。相当于设备的MAC地址。 |
| QoS Negotiated | 服务质量协商 | Writer和Reader的QoS策略必须兼容才能匹配成功。例如RELIABILITY需一致。 |
RTPS发现过程是完全自动且去中心化的，无需人工配置IP或端口。新节点上线即被自动发现。

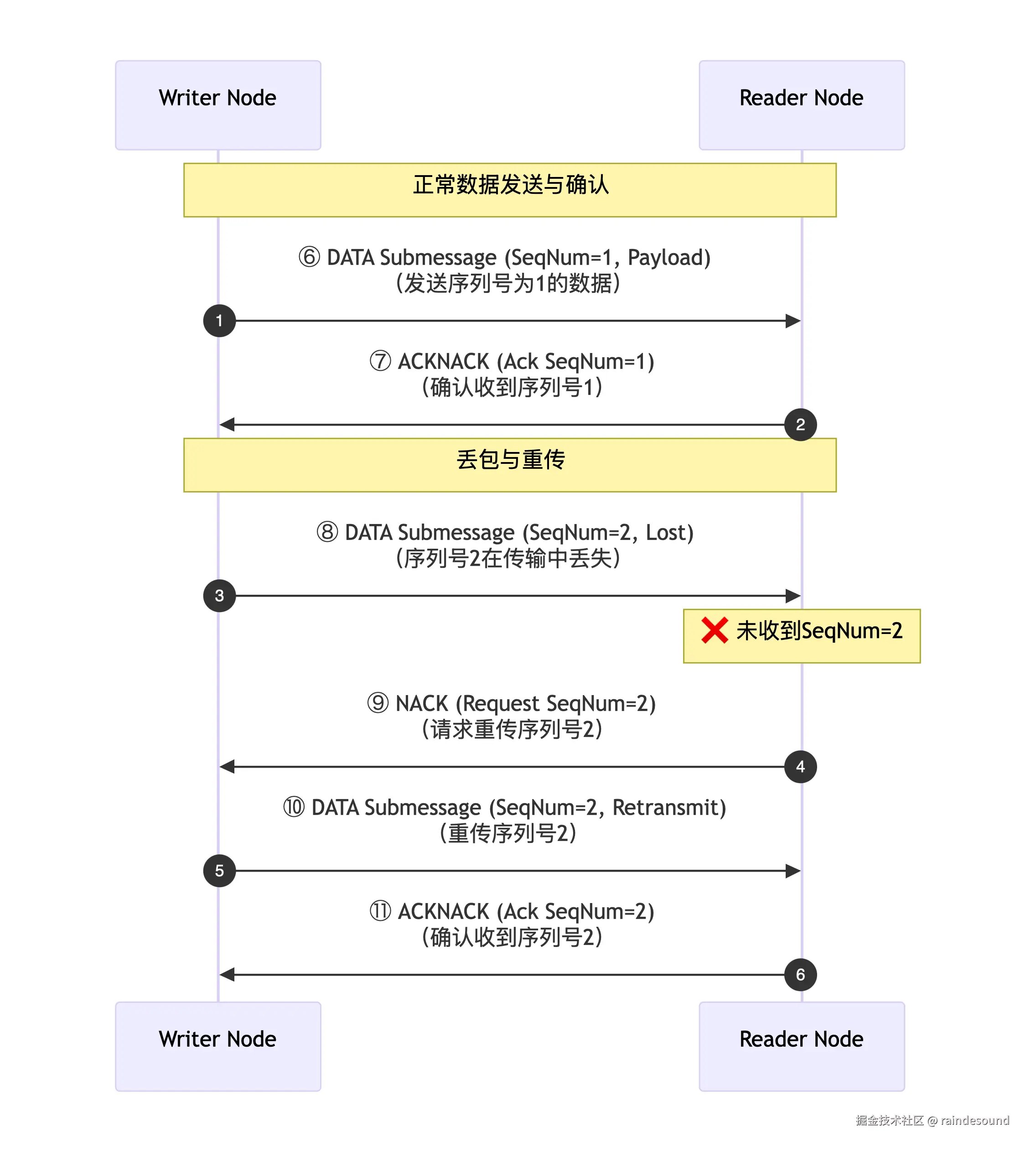

4.2.4.3 Phase 2：数据传输阶段（Data Transfer）
这是“正式对话”的阶段。匹配完成后，数据开始双向流动，且支持可靠的“请求-重传”机制。
| 术语 | 全称 | 功能 |
|---|---|---|
| DATA Submessage | 数据子消息 | 携带实际业务数据的RTPS报文。每次发送都有唯一的序列号（SeqNum）。 |
| SeqNum | Sequence Number | 每个数据样本的递增序列号，用于标识顺序和检测丢包。类比TCP的序列号。 |
| ACKNACK | Acknowledgment / Negative Acknowledgment | 接收端向发送端回复的累积确认。Ack SeqNum=1表示“已收到1及之前所有数据”。 |
| NACK | Negative Acknowledgment | 单独请求重传特定丢失的序列号。当发现序列号跳跃（如收到SeqNum=3但没收到2）时触发。 |
这是RTPS实现RELIABILITY=RELIABLE QoS策略的底层机制。只有Writer设置了RELIABLE，它才会维护重传缓存并响应NACK请求。如果Writer设置为BEST_EFFORT，则不会触发NACK机制。

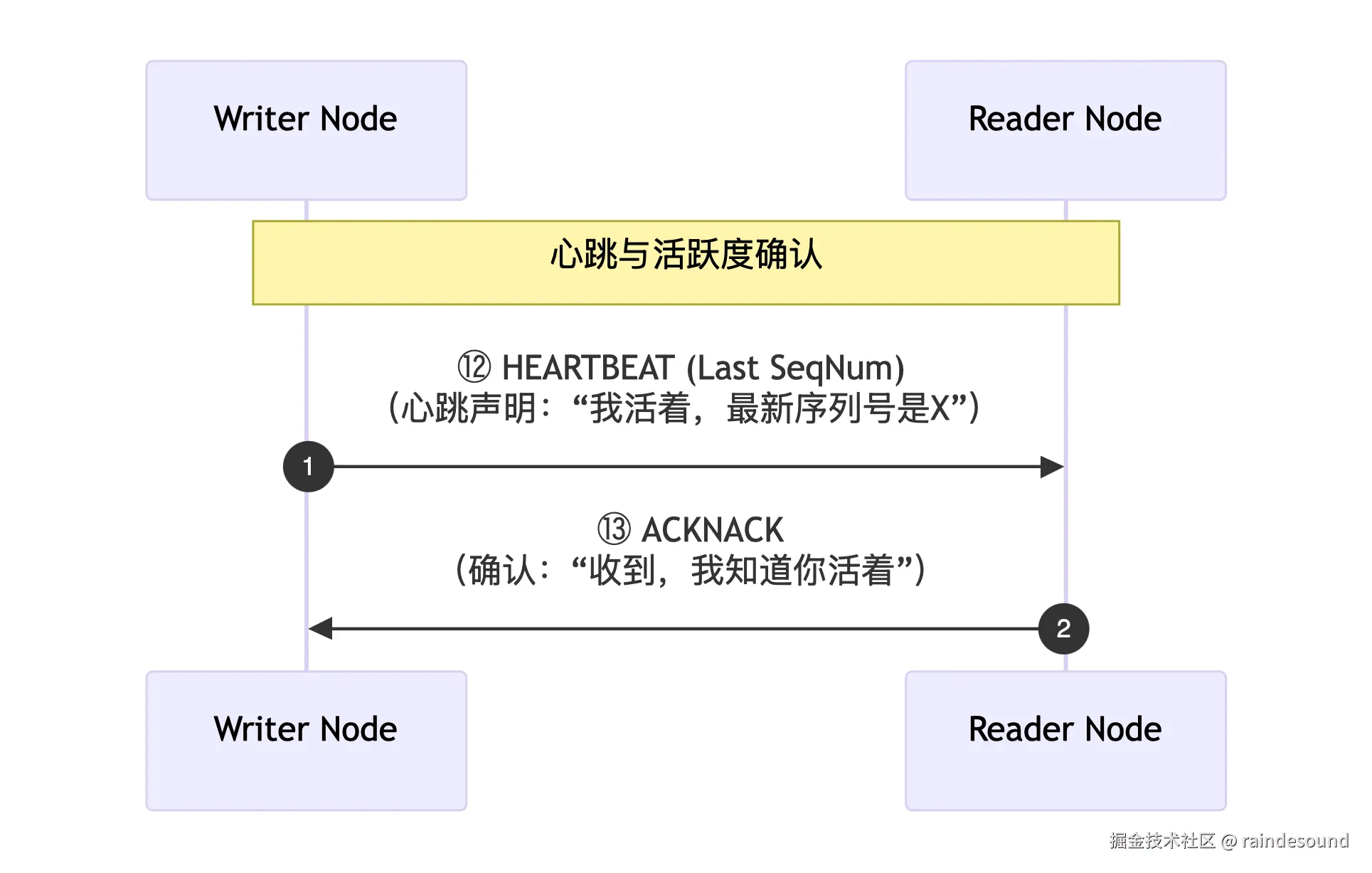

4.2.4.4 Phase 3：心跳（Liveliness）
这是“保持联系”的阶段。即使没有数据发送，Writer也需要周期性声明自己“还活着”。
| 术语 | 功能 |
|---|---|
| HEARTBEAT | Writer周期性发送的心跳消息，告知Reader“我的最新SeqNum是多少”。如果Reader发现自己缺的SeqNum小于Last SeqNum，可主动触发NACK请求重传。 |
| LIVELINESS | DDS的QoS策略，依赖HEARTBEAT机制实现。若Reader在配置的超时时间内未收到Writer的HEARTBEAT，会触发on_liveliness_changed回调，告知应用层Writer失联。 |
HEARTBEAT机制使得Reader能主动拉取丢失的历史数据，而无需依赖周期性重传。这是RTPS区别于TCP被动重传的关键设计——Reader“按需请求”，而非Writer“盲目重发”。
4.2.4.5 对比TCP和HEARTBEAT重发机制
TCP 的思路是 "发送方为重心"：
发送方 (Sender) 接收方 (Receiver)
│ │
├── Seq=1 ───────────────────────► │
├── Seq=2 ───────────────────────► │
├── Seq=3 (丢失在网络中) │
├── Seq=4 ───────────────────────► │
│ │
│◄── ACK=1,2 (对3的ACK超时) ───────────┤
│ │
├── 超时! 发送方"猜测"3可能丢了 │
├── 重传 Seq=3 ────────────────────► │
├── 重传 Seq=4 ────────────────────► │
│ │
│◄── ACK=3,4 ──────────────────────────┤
TCP 的问题：
-
依赖发送方超时来猜测"哪包丢了"
-
一旦超时，发送方会盲目重传——从丢失的那一刻起，后续所有数据可能都会被重传（Go-Back-N 或快速重传）
-
接收方是被动的——只能等发送方重传，不能主动说"我要第 3 号包"
-
在高吞吐、多对多场景下，这种"盲目重发"会浪费大量带宽
RTPS 的思路是 "接收方为重心"：
Writer Reader
│ │
├── [DATA Seq=1] ─────────────────────► │
├── [DATA Seq=2] ─────────────────────► │
├── [DATA Seq=3] (丢失) │
├── [DATA Seq=4] ─────────────────────► │
│ │
├── [HEARTBEAT: First=1, Last=4] ──────► │ ← Writer 宣告:"我有1-4号数据"
│ │
│◄── [ACKNACK: 我收到了1,2,4，请重发3] ──┤ ← Reader 主动点单!
│ │
├── [DATA Seq=3] ─────────────────────► │ ← Writer 只重传缺失的那一个
│ │
├── [HEARTBEAT: First=1, Last=4] ──────► │
│◄── [ACKNACK: 收到全部，ACK所有] ────────┤ ← Reader 确认完毕
关键角色：HEARTBEAT 报文
HEARTBEAT 是 Writer 周期性发送的"心跳通告"，它告诉 Reader：
-
First Sequence Number：当前可用数据的最小序号
-
Last Sequence Number：当前可用数据的最大序号
-
是否最终态：是否还有更多数据要来
Reader 的智能反应
Reader 收到 HEARTBEAT 后，比对本地已收到的数据：
-
发现缺口（如：有 1,2,4 但缺 3）→ 发送 ACKNACK 报文，明确请求"我要 3 号"
-
发现重复（如：3 号我已收到）→ 发送 ACK 确认
-
发现超前（如：Writer 有 5 但我才到 3）→ 可以请求批量补发 3,4
RTPS与TCP/IP对比
| RTPS概念 | 对应TCP/IP概念 | 差异 |
|---|---|---|
| SPDP/SEDP（发现） | DNS解析 + TCP三次握手 | RTPS是多播广播查找，TCP是已知IP连接 |
| SeqNum（序列号） | TCP Sequence Number | 概念一致，实现相同 |
| ACKNACK | TCP ACK + SACK | ACKNACK是累积确认 + 选择性确认的组合 |
| HEARTBEAT | TCP Keep-Alive | RTPS心跳用于数据同步（可触发NACK），TCP Keep-Alive仅用于保活 |
| NACK重传 | TCP Fast Retransmit（快速重传） | RTPS重传由Reader需求驱动，TCP重传由Sender超时驱动 |
最大的差别在于“发现阶段”：TCP需要知道对方IP才能连接；RTPS通过多播自动发现，完全不需要预配置IP。这就像手机自动漫游搜索网络，而不是手动输入基站的IP地址。
4.3 SOME/IP vs DDS 对比分析
| 对比维度 | SOME/IP | DDS | 胜出方 |
|---|---|---|---|
| 设计哲学 | 面向服务 (Service-Oriented) | 以数据为中心 (Data-Centric) | 取决于架构风格 |
| 通信模式 | RPC + Event + Fire&Forget | Pub/Sub only (RPC 需额外封装) | SOME/IP (原生 RPC) |
| 服务发现 | SD (UDP Multicast, 独立协议) | RTPS Discovery (内置, SPDP/SEDP) | DDS (更健壮, 标准化) |
| QoS 能力 | 基本无 (仅靠 TCP/UDP 选择) | 22+ 种策略, 声明式配置 | DDS 碾压级优势 |
| 数据类型 | 自有序列化规则 | IDL 标准定义, 跨语言代码生成 | DDS (工具链更成熟) |
| 互操作性 | OPEN Alliance 标准, 实现间兼容性好 | OMG 标准, 但厂商扩展导致部分不兼容 | SOME/IP (车载生态更统一) |
| 资源开销 | 轻量 (~100KB RAM) | 较重 (~1-10MB RAM) | SOME/IP (低端 ECU 友好) |
| 学习曲线 | 较低, 类似 REST/RPC | 陡峭, 概念密集 | SOME/IP |
| AUTOSAR 集成 | Classic/Adaptive AP 原生支持 | Adaptive AP 支持, Classic 有限 | SOME/IP (传统 OEM 首选) |
| 适用场景 | 车身控制、诊断、网关、HMI | 自动驾驶感知融合、底盘域控、仿真 | 各有侧重 |

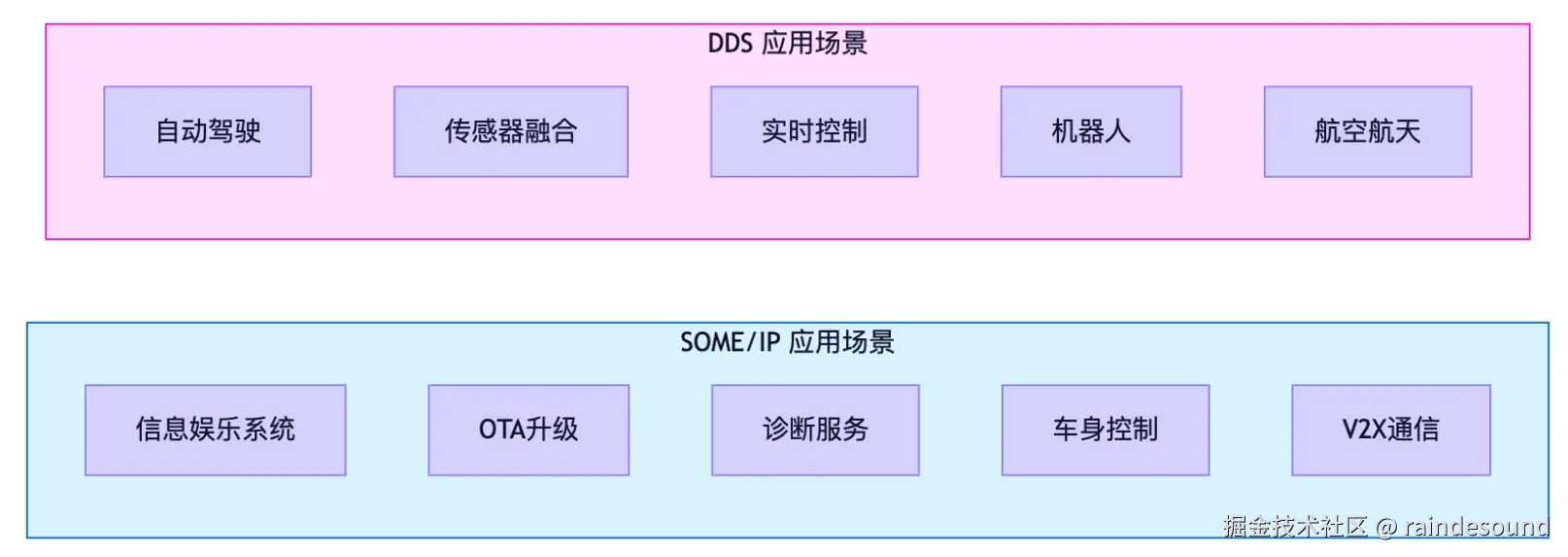

应用场景对比
-
SOME/IP 是“车载互联网的 HTTP/gRPC”：简单、实用、生态统一，适合 80% 的车载通信场景。传统 AUTOSAR 项目，且没有极端的数据分发需求，默认选 SOME/IP。
-
DDS 是“实时数据总线”：强大、灵活、但复杂昂贵。当系统面临以下挑战时，DDS 是不可替代的：
-
多传感器融合（10+ 路摄像头/雷达，μs 级同步）
-
异构计算平台间的高速数据共享（SoC ↔ MCU ↔ FPGA）
-
需要 Late-Joining / 历史数据回放 / 严格 Deadline 监控
-
跨 OEM/Tier1 的开放数据交换标准（如 ROS2 生态）
-
-
混合架构是趋势：现代智能汽车往往两者共存——SOME/IP 负责车身/诊断/HMI 的服务化通信，DDS 负责智驾域内的实时数据管道。理解两者的边界，比争论“谁更好”更有工程价值

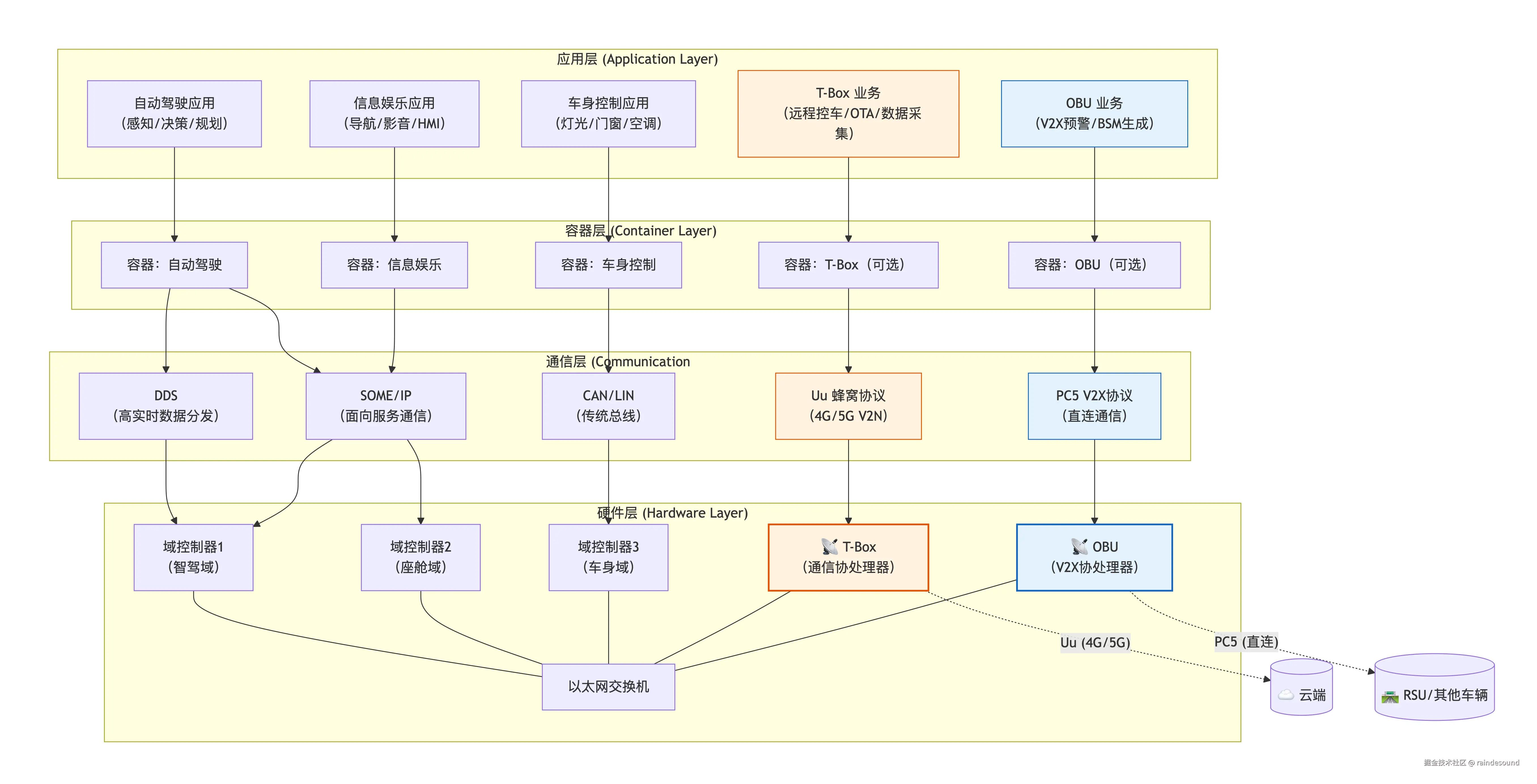

4.4 汽车软件整体架构
4.4.1 应用层
这是车辆功能的最终呈现，分为三大功能域：
-
自动驾驶应用：高实时性、高算力需求，如感知、决策、规划控制。与通信层的 DDS 强相关，因为需要分发激光雷达点云等大吞吐量传感器数据，同时依赖 SOME/IP 下发控制指令。
-
信息娱乐应用：用户体验核心，提供导航、影音、人机交互。主要依赖通信层的 SOME/IP 与服务通信，与座舱域控紧密相关。
-
车身控制应用：高可靠性、低功耗，如车灯、门窗、空调控制。与通信层的 CAN/LIN（传统车载总线）强相关，适合高可靠、低成本的信号控制。
4.4.2 容器层
这一层是“软件定义汽车”和“软硬解耦”的关键。它将不同功能域的应用程序封装成独立的容器（如Docker或QNX容器），其核心价值在于：
-
隔离性：自动驾驶容器（高功能安全等级ASIL-D）崩溃不会影响座舱娱乐容器（QM级）。
-
独立OTA更新：可单独更新自动驾驶算法容器，而无需重刷座舱系统，实现快速迭代。
-
混合关键性部署：自动驾驶容器（ASIL-B/D）和娱乐容器（QM）可以部署在同一硬件平台上，通过Kubernetes编排实现资源隔离与调度，这是实现“舱驾一体”的技术基础。
4.4.3 通信层
这一层是“数据总线”层，采用多协议融合策略，而非单一：
-
DDS（数据分发服务）：用于高实时、大数据量的场景（自动驾驶域）。其去中心化的发布/订阅机制非常适合激光雷达点云、摄像头图像等高频传感器数据在智驾域内的分发。
-
SOME/IP（面向服务的IP中间件）：用于服务调用、远程控制、信息娱乐交互。面向服务的架构（SOA）和请求/响应模式适合车灯、车门控制等指令，以及座舱与智驾之间的服务调用。
-
CAN/LIN（传统车载总线）：用于高可靠、低成本、低速信号传递（车身控制）。经过时间考验，用于车窗、座椅等执行器的底层指令，确保在极端环境下依然可靠。
4.4.4 硬件层
软件运行的基础物理载体，由多个域控制器通过高速车载以太网交换机连接而成：
-
域控制器1（自动驾驶）：搭载高算力 SoC（如NVIDIA Orin、地平线征程），运行感知、规划算法。
-
域控制器2（信息娱乐）：搭载高通SA8295等芯片，运行Android Automotive系统，承载HMI应用。
-
域控制器3（车身控制）：搭载英飞凌AURIX等MCU，运行AUTOSAR CP，通过CAN/LIN直接连接车窗、车灯等执行器。
4.4.5 T-Box / OBU 的四层位置：
| 层级 | T-Box | OBU |
|---|---|---|
| 应用层 | 远程控车 / OTA / 数据采集 | V2X预警 / BSM生成 / SPAT解析 |
| 容器层 | （可选）极少用容器，多为裸进程 | （可选）极少用容器，多为裸进程 |
| 通信层 | Uu 蜂窝协议（4G/5G NAS/AS） | PC5 V2X协议（Sidelink） |
| 硬件层 | T-Box 通信协处理器（物理板卡） | OBU V2X协处理器（物理板卡） |
-
T-Box 通过 Uu 接口 连接云端（V2N）
-
OBU 通过 PC5 接口 连接 RSU/其他车辆（V2X）
-
两者均通过 车载以太网 接入车内交换机，与域控制器通信
-
业务逻辑（应用层）与底层协议（通信层）分离
它展示了现代智能汽车架构的 “分层解耦” 与 “按需选型” 思想：
“同一硬件平台，运行多种应用”：通过容器化，不同功能域（安全域、娱乐域、控制域）的应用共享同一套硬件资源，实现硬件利用率最大化。
“通信不分优劣，只看场景”：不迷信单一协议，DDS、SOME/IP、CAN/LIN各有最合适的场景——DDS处理大数据流，SOME/IP处理服务指令，CAN/LIN处理低成本信号。
“面向未来准备”：容器化 + Kubernetes编排的设计，为汽车的整车OTA和功能持续订阅服务（即“软件即服务”）奠定了基础。
这是现代智能汽车从“功能固化的硬件产品”向“可进化、可订阅的智能终端”演进的技术架构蓝图。

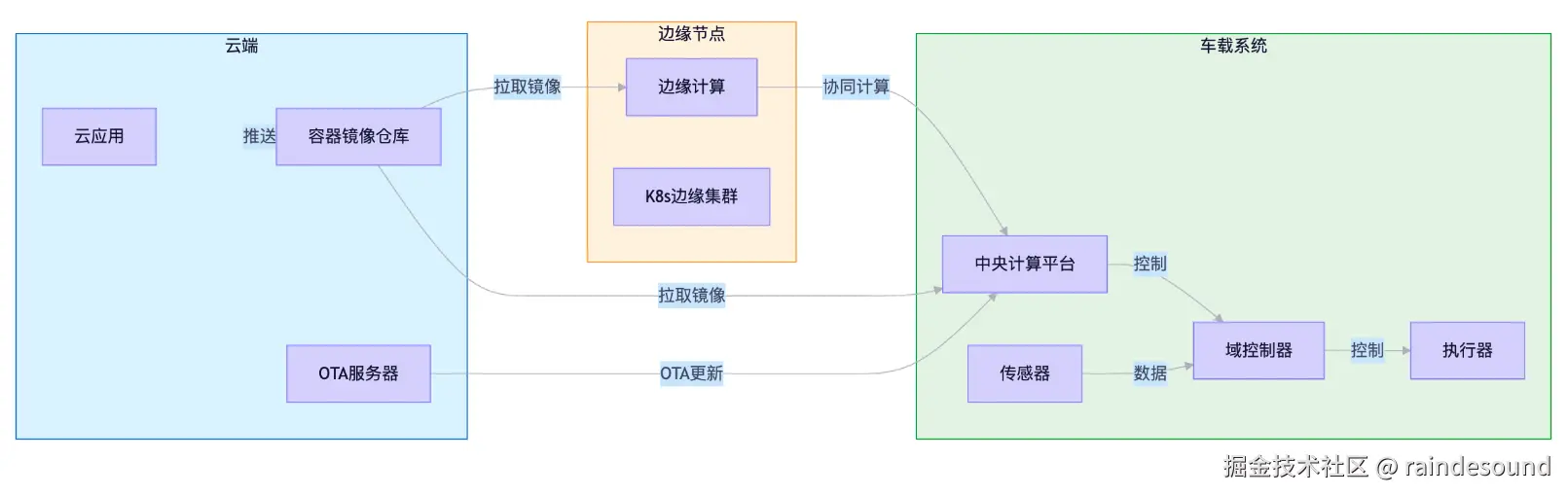

4.5 云-边-端协同架构

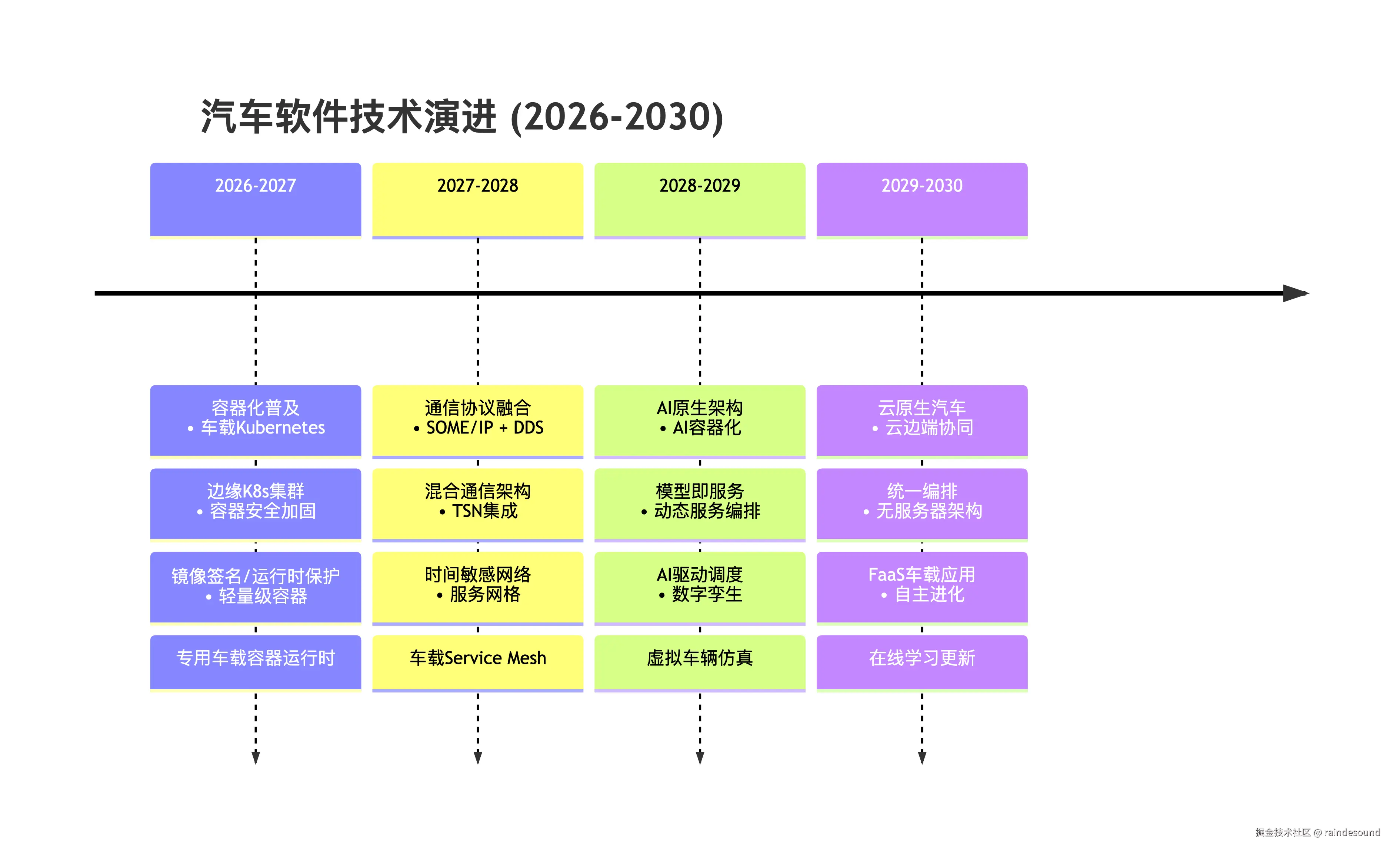

4.6 技术演进路线
5 自动驾驶 ADAS和车联网
自动驾驶 ADAS（Advanced Driver Assistance Systems，高级驾驶辅助系统）是实现完全无人驾驶的必经阶梯。它并非单一技术，而是一个集成了环境感知、决策规划与执行控制的复杂实时系统。
5.1 SAE 分级：ADAS 的法律与技术边界
理解 ADAS 的首要前提是明确 SAE J3016 分级标准。这不仅是技术指标，更是责任归属的法律分界线
| 等级 | 名称 | 驾驶主体 | 责任方 | 典型功能 | 关键特征 |
|---|---|---|---|---|---|
| L0 | 无自动化 | 人类 | 人类 | FCW, LDW, BSD | 仅预警，不干预车辆控制 |
| L1 | 驾驶辅助 | 人类+系统(纵向或横向) | 人类 | ACC, LCC | 单维度辅助，双手不能离开方向盘 |
| L2 | 部分自动化 | 人类+系统(纵向且横向) | 人类 | TJA, HWA, ALC | 组合辅助，驾驶员必须持续监控 |
| L2+ | 高阶辅助 (非官方) | 人类为主，系统增强 | 人类 | NOA, NGP, FSD Beta | 具备导航级变道/上下匝道能力，但仍需监管 |
| L3 | 有条件自动驾驶 | 系统(限定ODD内) | 车企 | TJP, Highway Pilot | 允许脱手脱眼，系统请求接管时需响应 |
| L4 | 高度自动驾驶 | 系统(特定场景) | 车企 | Robotaxi, AVP | 无需人类接管，可远程监控 |
| L5 | 完全自动驾驶 | 系统(全场景) | 车企 | 全自动出行 | 无方向盘/踏板设计 |

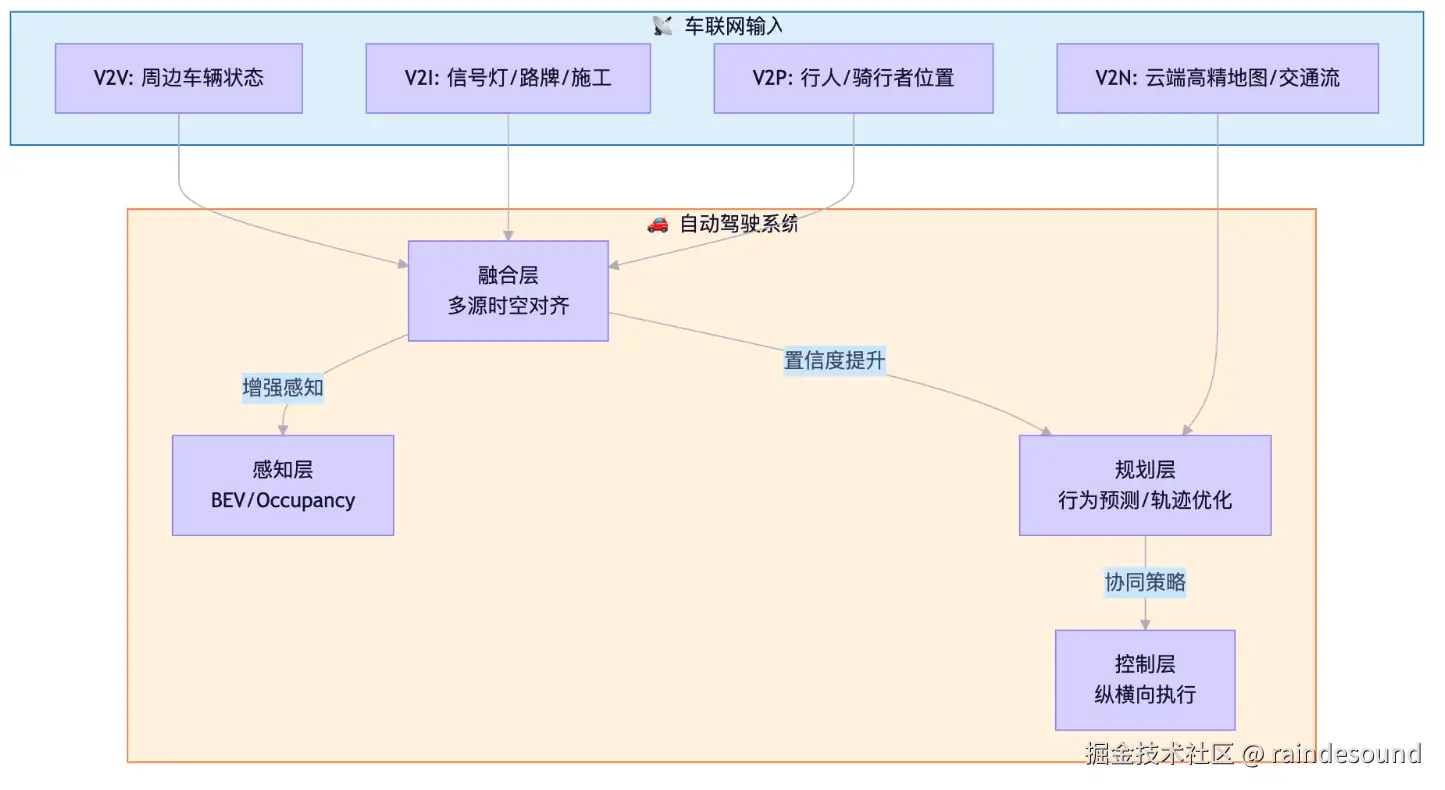

车联网（IoV / V2X）与自动驾驶（AD）是 “感官延伸”与“智能进化”的共生关系。
如果把自动驾驶汽车比作一个超级个体，那么车联网就是赋予它 “上帝视角”和“群体智慧” 的社会化神经系统。单车智能决定了自动驾驶的下限（安全底线），而车联网决定了其上限（效率与体验天花板）。
5.2 核心定位
| 维度 | 单车智能 (AD) | 车联网 (V2X) | 融合价值 |
|---|---|---|---|
| 感知范围 | 视距内（受遮挡、天气限制） | 超视距 + 非视距（NLOS） | 消除感知盲区，提前预知风险 |
| 决策依据 | 局部最优（自车视角） | 全局协同（路侧+云端视角） | 从“博弈”走向“协作”，提升通行效率 |
| 计算模式 | 车载算力（实时性强，资源有限） | 云边端协同（算力无限，有延迟） | 复杂规划上云，实时控制留车 |
| 数据闭环 | 影子模式采集（长尾场景难触发） | 路侧全量感知 + 云端挖掘 | 加速算法迭代，降低数据采集成本 |
| 安全冗余 | 传感器异构冗余 | 通信链路作为独立冗余通道 | 当视觉/雷达失效时，V2X 提供最后防线 |
车智能解决的是 “我能看见什么”，车联网解决的是 “世界正在发生什么”。没有 V2X，L4/L5 在复杂城市路口将永远面临“鬼探头”和“无保护左转”的物理极限；没有 AD，V2X 只是信息娱乐管道，无法转化为驾驶行为。
5.3 技术耦合
-
感知增强：路侧激光雷达通过 V2I 广播交叉口全量目标列表，弥补车载传感器被大车遮挡的盲区。实测表明，V2X 可将感知距离从 150m 扩展至 500m+，盲区事故率降低 70%+。
-
意图共享：V2V 直接交换未来 3s 的规划轨迹（而非仅当前位置），使周围车辆能精准预判变道/汇入意图，避免保守刹车。这是纯感知方案无法获取的语义信息。
-
信号优先：V2I 实时推送 SPAT（信号灯相位时序），车辆可精确计算绿波速度，实现零停车通过路口，能耗降低 15-20%。
-
集体感知建图：多车上传局部感知片段，云端实时拼接更新 SD Map / 轻量级高精地图，解决高精地图 “鲜度差、覆盖慢” 的致命痛点。
5.4 发展路线之争：单车智能 vs 车路协同
全球形成了两条差异化路径，但正趋向融合：
| 路线 | 代表 | 核心理念 | 优势 | 劣势 | 现状 |
|---|---|---|---|---|---|
| 单车智能优先 | Tesla, Waymo | 车足够聪明，路不需要改 | 部署快，不依赖基建 | 物理极限难突破，长尾成本高 | 商业化领先，但城区进展放缓 |
| 车路协同优先 | 中国方案 | 聪明的车 + 智慧的路 | 降低单车成本，突破感知极限 | 基建投入大，商业模式待验证 | 政策强力推动，示范区先行 |
| 融合路线 | 行业共识 | 单车为基，V2X 为翼 | 兼顾安全与效率，渐进式演进 | 标准统一难，跨域协同复杂 | 主流趋势 |
“车路协同”不是要取代单车智能，而是让单车智能更容易达到 L4。即使路侧设施完全瘫痪，车辆仍应具备 L2+/L3 级别的安全行驶能力。V2X 是 “锦上添花”的增强层，而非“雪中送炭”的救命稻草（至少在现阶段）。
5.5 未来演进
| 阶段 | 特征 | 典型应用 | 时间窗口 |
|---|---|---|---|
| 信息交互期 | V2X 仅传递文本/结构化消息 | GLOSA 绿波车速引导、碰撞预警 | 现在 - 2027 |
| 感知共享期 | V2X 传输原始/压缩感知数据 | 路侧点云融合、协作式自适应巡航 | 2027 - 2030 |
| 协同决策期 | 车-路-云联合规划与控制 | 无信控路口通行、编队行驶、自动泊车调度 | 2030 - 2035 |
| 群体智能期 | 分布式 AI + 数字孪生实时仿真 | 城市级交通自优化、零事故愿景 | 2035+ |
对从业者的建议
AD 算法工程师：不要忽视 V2X 数据。将其视为一种新型传感器，设计专门的融合网络（如 BEV + V2X Transformer），而非简单后处理叠加。
V2X 协议开发者：关注语义级通信。传统 BSM/CAM 消息带宽占用高、信息密度低；面向 AD 的下一代标准需支持轨迹、占用栅格等紧凑语义表达。
产品经理：区分 “安全刚需” 与 “体验增值”。AEB/V2X 冗余是安全底线，必须做到 ASIL-B/D；绿波通行、AR-HUD 导航是体验加分项，可容忍降级。
政策制定者：避免“重建设、轻运营”。路侧设备的数据质量、更新频率、服务可用性比覆盖率更重要。建立第三方测评认证体系，确保 V2X 真正能被 AD 系统信任和使用。
6 OTA
汽车的OTA（Over-The-Air，空中下载）技术，可以理解为汽车通过移动通信网络（如4G/5G）进行软件和固件远程升级的能力。它让汽车能像智能手机一样，通过在线更新来修复漏洞、优化性能甚至增加全新功能，是实现“软件定义汽车”的关键技术。
6.1 OTA的两大类型：SOTA 与 FOTA
根据升级对象的不同，OTA主要分为两类：
-
SOTA (Software Over-The-Air，软件空中升级)：指对应用程序和车载系统软件的升级。例如，更新地图数据、优化语音助手、升级中控娱乐系统的UI界面或增加新应用等。它主要影响用户的功能和体验。
-
FOTA (Firmware Over-The-Air，固件空中升级)：指对车辆底层固件和操作系统的升级。这包括更新电池管理系统（BMS）、电机控制器、整车控制器（VCU）等核心ECU的固件。FOTA能影响车辆的核心性能和安全性，例如特斯拉曾通过FOTA将车辆的百公里加速时间缩短。
6.2 OTA的升级通道
OTA升级主流方案普遍采用蜂窝网络（4G/5G）与Wi-Fi双通道设计，同时卫星通信也开始作为特殊场景的补充通道出现。
6.2.1 蜂窝网络（4G/5G）——主通道
车载T-Box通过内置的4G/5G通信模组连接运营商网络。这是OTA升级的默认通道，车辆只要处于蜂窝网络覆盖范围内即可接收升级通知并下载升级包。
主要局限：① 大版本升级包（1~5GB）可能消耗大量流量；② 地下车库等信号弱区域下载可能中断；③ 受基站负载和运营商QoS策略影响。
6.2.2 Wi-Fi —— 推荐通道（大包下载首选）
Wi-Fi是OTA升级的“推荐”通道，尤其适用于大版本FOTA升级。原因如下：
-
带宽优势：Wi-Fi带宽更宽、延迟更低、无流量限制，下载数百MB至数GB的系统更新包时更稳定可靠。
-
实际表现：使用5GHz频段Wi-Fi热点下载2.1GB升级包，平均速率可达8.3MB/s。
-
厂商强制要求：部分车型（如特斯拉）对涉及动力系统、ADAS等关键ECU的FOTA升级，强烈建议甚至要求必须在Wi-Fi环境下完成。
实际操作中，Wi-Fi连接方式包括家庭Wi-Fi、手机热点或前往服务中心连接专用Wi-Fi。
6.2.3 卫星通信 —— 特殊场景补充通道
卫星通信在OTA场景中不是主通道，但正作为一种特殊能力被引入车载系统。
-
当前状态：问界M9、尊界S800等车型已支持分布式车载卫星通信功能，可将车辆的卫星通信能力共享给手机。
-
与OTA的关系：目前卫星通信主要是为车辆提供“应急通信”能力（如无人区拨打卫星电话），OTA升级包的下载仍依赖蜂窝或Wi-Fi通道。卫星通信的低带宽（通常仅支持短信和窄带语音）尚不足以支撑GB级OTA升级包的传输。
补充通道：部分车型还支持U盘本地升级，适用于无网络覆盖或网络不稳定的场景。
四种通道对比
| 通道类型 | 典型速率 | 适用场景 | 主要限制 |
|---|---|---|---|
| 4G/5G蜂窝 | 10~100+ Mbps | 日常OTA通知、小包升级 | 流量费用、信号覆盖、基站负载 |
| Wi-Fi | 50~500+ Mbps | 大版本FOTA/SOTA下载 | 需要Wi-Fi热点覆盖 |
| 卫星通信 | Kbps级 | 应急通信（非升级主通道） | 带宽极低，无法支撑GB级升级包 |
| U盘本地升级 | USB 2.0/3.0 | 无网络覆盖、老旧车型 | 需手动下载和操作 |
6.3 OTA系统架构

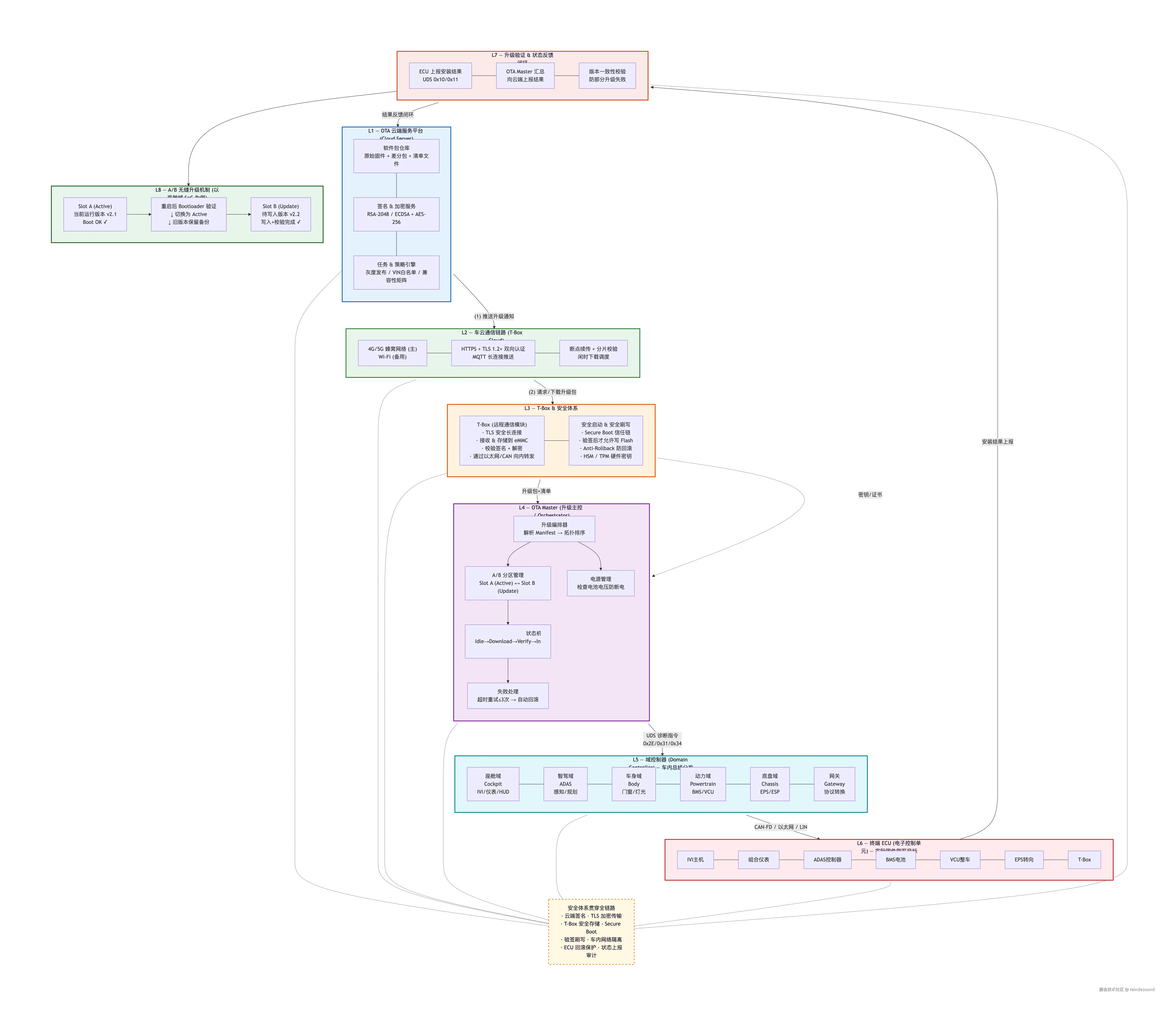

汽车OTA升级原理结构图
6.3.1 L1 — OTA 云端服务平台 (Cloud Server)
核心行为：作为OTA系统的“大脑”和“资源中心”，负责统一管理所有车辆的软件版本、升级包和安全策略。
-
软件包仓库：存储原始固件、差分包和清单文件（Manifest）。清单文件描述了升级包的元数据，如版本号、依赖关系和目标ECU。
-
签名 & 加密服务：对升级包进行数字签名和加密。通常采用RSA-2048/ECDSA进行签名（保证来源可信、防篡改），使用AES-256进行加密（保证内容机密）。
-
任务 & 策略引擎：实现精细化的升级策略控制，包括灰度发布（先小范围验证，再逐步扩大）、VIN白名单（定向推送）和兼容性矩阵（确保升级包与车辆硬件/软件版本匹配）。
设计思想：集中管控与安全前置。将升级包的管理、签名加密和策略控制集中在云端，形成统一的“软件分发中心”。所有升级包在离开云端前即完成安全加固，确保“源头可信”。
6.3.2 L2 — 车云通信链路 (T-Box ↔ Cloud)
核心行为：作为连接云端与车辆的“数据管道”，负责升级通知的推送和升级包的安全传输。
-
4G/5G 蜂窝网络 (主) / Wi-Fi (备用)：提供高带宽、低时延的主通信链路，Wi-Fi作为补充，用于大流量下载场景。
-
HTTPS + TLS 1.2+ 双向认证：建立安全的加密传输通道。双向认证确保云端和车端互相验证身份，防止中间人攻击。
-
MQTT 长连接推送：采用MQTT协议维持云端与车辆的长连接，实现升级通知的实时、可靠推送。
-
断点续传 + 分片校验 + 闲时下载调度：应对网络不稳定的场景。断点续传避免因网络中断导致重新下载；分片校验保证每个数据块的完整性；闲时下载调度（如夜间）减少对用户正常用车的影响。
设计思想：可靠传输与体验优先。通过双通道、加密协议和长连接，确保升级指令和数据的可靠到达。同时，通过断点续传和闲时调度等机制，将对用户的干扰降至最低。
6.3.3 L3 — T-Box & 安全体系
核心行为：作为车辆对外通信的“门户”和第一道安全防线，负责安全接收、存储和转发升级包。
-
T-Box (远程通信模块)：
-
与云端建立TLS安全长连接。
-
接收升级包并存储到eMMC。
-
校验签名 + 解密：在本地对升级包进行签名验证和解密，只有通过验证的数据才会被处理。
-
通过车载以太网/CAN向车内网络转发。
-
-
安全启动 & 安全刷写：
-
Secure Boot 信任链：确保从ROM到Bootloader再到操作系统的启动过程完整可信，防止恶意固件加载。
-
验签后才允许写Flash：任何写入Flash的操作都必须先通过签名验证。
-
Anti-Rollback 防回滚：防止攻击者将系统降级到有漏洞的旧版本。
-
HSM / TPM 硬件密钥：将私钥等敏感信息存储在硬件安全模块中，防止软件层面的窃取。
-
设计思想：边界防御与硬件可信根。T-Box是车内的“安全网关”，所有外部数据必须在此经过严格的安全检查。通过Secure Boot和HSM，将安全信任锚点下沉到硬件层面，构建“不可篡改”的安全启动链。
6.3.4 L4 — OTA Master (升级主控 / Orchestrator)
核心行为：负责解析升级策略、调度各ECU的升级顺序并管理升级状态。
-
升级编排器：解析Manifest文件，按照ECU之间的依赖关系和拓扑排序，确定合理的升级顺序（如先升级网关，再升级域控制器）。
-
A/B 分区管理：管理ECU的A/B分区切换。升级时写入备用分区（Slot B），成功后切换为活动分区（Slot A），实现无缝升级。
-
状态机：管理升级流程的每一个步骤，从Idle（空闲）→ Downloading（下载中）→ Verifying（验证中）→ Installing（安装中）→ Reboot（重启）→ Active（激活）。状态机设计确保升级过程的确定性，即使断电重启也能恢复到正确状态。
-
失败处理：超时重试（≤3次），若仍失败则自动回滚到旧版本。
-
电源管理：升级前检查电池电压，防止升级过程中因断电导致ECU“变砖”。
设计思想：状态管理与容错设计。OTA Master的核心是确保升级过程的“确定性”和“可恢复性”。通过状态机记录每一步进度，通过A/B分区和自动回滚提供“后悔药”，确保在任何异常情况下车辆都能恢复正常。
6.3.5 L5 — 域控制器 (Domain Controller) — 车内总线分发
核心行为：作为车内网络的“枢纽”，负责将升级数据从OTA Master分发到各个终端ECU。
-
座舱域 / 智驾域 / 车身域 / 动力域 / 底盘域：按功能划分的五大域控制器，分别管理信息娱乐、自动驾驶、车身控制、动力系统和底盘系统。
-
网关：负责不同总线协议（如CAN、LIN、以太网）之间的协议转换，确保数据能在异构网络间流通。
-
CAN-FD / 车载以太网 / LIN：承载升级数据的物理总线。大流量数据（如座舱域、智驾域的GB级升级包）通过车载以太网传输；小流量、高实时性数据（如动力域、底盘域的固件）通过CAN-FD或LIN传输。
设计思想：分层分发与协议适配。域控制器作为中间层，将OTA Master的升级指令和数据，适配到不同物理总线和协议。这种分层设计避免了OTA Master直接管理海量ECU的复杂性。
6.3.6 L6 — 终端 ECU (电子控制单元) — 实际固件刷写目标
核心行为：OTA升级的“终点站”，负责接收固件、执行刷写和完成自检。
-
Bootloader接收新固件 → Flash写入 (Update分区)：ECU的Bootloader负责接收来自域控制器的固件数据，并将其写入Flash的备用分区（Update分区） 。
-
CRC32/Hash校验 → 签名二次验证：写入完成后，ECU对固件进行完整性校验（CRC32或Hash）和签名二次验证，确保固件在传输和写入过程中未被破坏。
-
重启后Bootloader跳转新固件 → 进行验证：ECU重启后，Bootloader尝试从新分区启动，并进行功能自检。
-
失败自动回滚：切换回Active：若新固件启动或自检失败，Bootloader自动切换回活动分区（Active分区）。
设计思想：末端验证与自治恢复。将最后的验证和决策权下放到ECU自身，确保每个ECU都能独立判断升级是否成功。通过Bootloader的双分区设计和自动回滚机制，实现ECU级别的“故障自愈”。
6.3.7 L7 — 升级验证 & 状态反馈闭环
核心行为：OTA升级的“审计员”，负责收集升级结果并上报云端，形成管理闭环。
-
ECU 上报安装结果 (UDS 0x10/0x11)：每个ECU完成升级后，通过UDS（统一诊断服务） 协议（如0x10诊断会话控制、0x11 ECU复位）向OTA Master上报安装结果。
-
OTA Master 汇总 → 向云端上报结果：OTA Master收集所有ECU的升级结果，汇总后通过T-Box上报云端。
-
版本一致性校验：云端或OTA Master对所有ECU的版本号进行一致性校验，防止部分ECU升级失败导致系统版本错配。
设计思想：闭环管理与可观测性。通过“执行-上报-验证”的闭环机制，确保每一次升级的结果都是可知、可控的。版本一致性校验是防止“部分升级”导致系统不稳定的最后一道防线。
6.3.8 L8 — A/B 无缝升级机制 (以座舱域 SoC 为例)
核心行为：展示A/B分区升级的核心逻辑——“运行中写入，重启后切换”。
-
Slot A (Active)：当前正在运行的系统分区（如v2.1），处于Boot OK ✓状态。
-
Slot B (Update)：待写入的新系统分区（如v2.2），已完成写入+校验完成 ✓。
-
重启后 Bootloader 验证 → 切换为 Active → 旧版本保留备份：系统重启后，Bootloader验证Slot B的完整性和签名，验证通过后将其切换为Active分区。原Slot A成为备用分区，保留旧版本作为回滚备份。
设计思想：无缝升级与无损回滚。A/B分区的核心价值在于将“升级过程”与“运行系统”完全隔离。升级在后台的备用分区进行，不影响当前系统的正常运行。升级成功后通过一次重启完成切换；升级失败则自动切回原分区，用户几乎无感知。
6.3.8.1 A/B分区
A/B分区是两个物理上独立、大小相同的存储区域（可以是Flash上的两个分区，也可以是两个独立的存储芯片）。系统在任一时刻只能从其中一个启动，称为 Active（活动）分区；另一个处于待命状态，称为 Standby（备用）分区。
-
关键特性：两个分区完全对等——都包含完整的系统镜像，都可以作为启动源。
-
运行规则：Bootloader（引导程序）根据特定的标志位（如active_slot）决定从哪个分区启动。

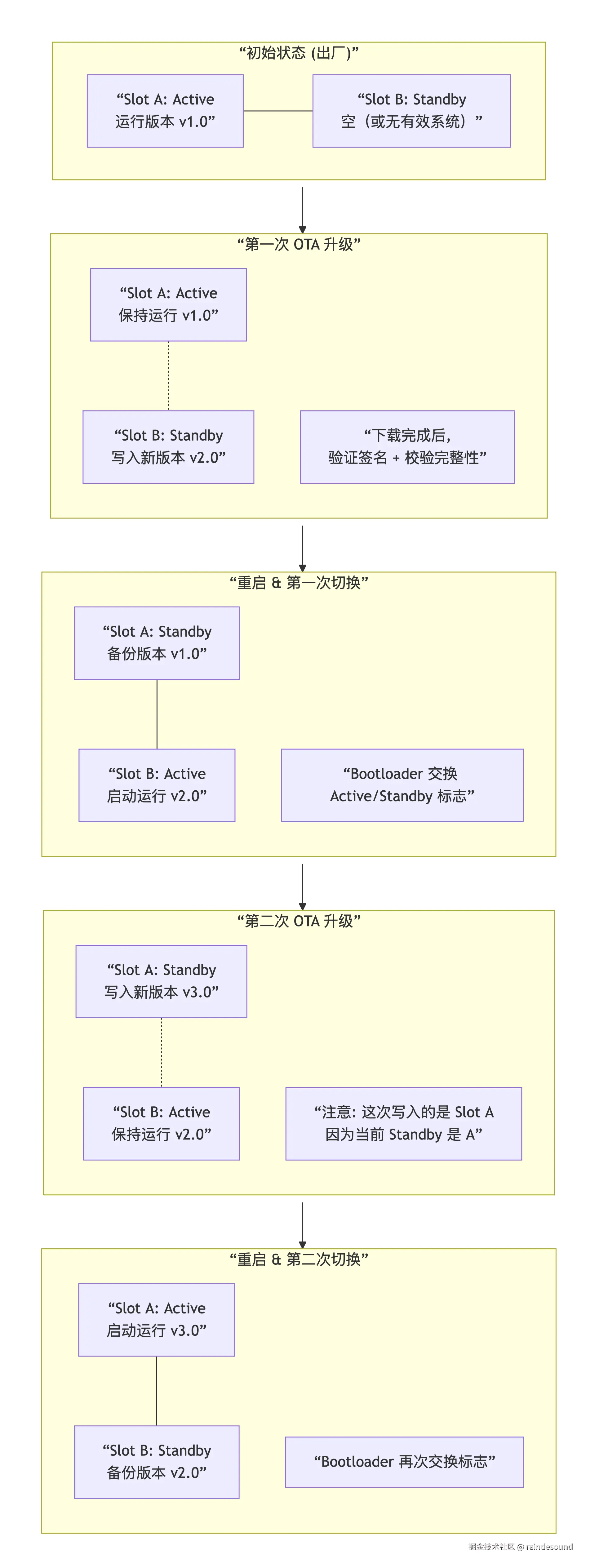

6.3.8.2 升级流程图解
下图展示了A/B分区的完整生命周期，从初始状态 → 第一次OTA → 第二次OTA：
| 阶段 | 当前Active | 当前Standby | OTA写入目标 |
|---|---|---|---|
| 初始状态 | Slot A (v1.0) | Slot B (空) | → Slot B (v2.0) |
| 第一次升级后 | Slot B (v2.0) | Slot A (v1.0) | → Slot A (v3.0) |
| 第二次升级后 | Slot A (v3.0) | Slot B (v2.0) | → Slot B (v4.0) |
6.3.8.3 设计思想
| 设计目标 | 实现机制 |
|---|---|
| 无缝升级（零停机） | 升级在后台Standby分区进行，Active分区继续运行，用户无感知。 |
| 原子性切换 | 升级完成后通过一次重启完成切换，不涉及数据拷贝，切换时间极短。 |
| 无损回滚 | 切换后旧版本仍保留在Standby分区。若新版本启动失败，Bootloader可在超时后自动切回旧分区（通过boot_attempt计数）。 |
| 防“变砖” | 升级过程中断电或校验失败，Standby分区标记为无效，系统仍从Active分区启动，车辆功能不受影响。 |
| 存储效率 | 两个分区大小固定，不需要额外的备份空间或拷贝缓存。 |
6.3.8.4 Bootloader的角色（关键决策者）
Bootloader（引导程序）是A/B分区切换的“裁判”，它维护着一组关键元数据：
-
active_slot：当前启动的分区（A或B）。
-
slot_boot_successful：标记上次启动是否成功（用于回滚）。
-
slot_retry_count：尝试启动次数（如超过3次仍失败，自动切换回另一分区）。
典型启动流程：
-
上电 → Bootloader读取active_slot。
-
尝试从该分区加载系统。
-
若加载成功，系统启动后向Bootloader写入slot_boot_successful = 1。
-
若加载失败或超时，slot_retry_count递减，若归零则自动切换至另一分区。
6.3.9 OTA升级L1～L8完整时序图
从云端策略下发到ECU升级完成并反馈的完整过程：
| 阶段 | 关键步骤 | 设计要点 |
|---|---|---|
| 制作与发布 | ①~③ | 差分算法压缩包体（通常压缩60%~90%）；签名确保来源可信；灰度策略控制风险范围 |
| 通知与下载 | ④~⑩ | MQTT长连接保证实时推送；HTTPS+TLS保证传输安全；断点续传应对网络波动 |
| 安装与切换 | ⑪~㉓ | 拓扑排序确保依赖关系（如先升级网关再升级域控制器）；A/B分区实现无缝切换与自动回滚 |
| 验证与反馈 | ㉔~㉗ | 版本一致性校验防止部分ECU升级失败导致系统不匹配；状态上报形成管理闭环 |
//一次完整 OTA 的时间线
T+0s 云端推送通知 -> T-Box 收到
T+5s T-Box 下载升级包（断点续传，约几分钟到几十分钟）
T+300s 下载完成 -> 校验签名 -> 解密 -> 存储
T+310s OTA Master 解析 Manifest -> 开始编排
T+320s 逐个 ECU 写入 Update 分区 -> 校验
T+600s 全部写入完成 -> 提示用户重启（或预约半夜自动重启）
T+620s 车辆重启 -> Bootloader 切换 Slot -> 启动新版本
T+650s 新版本自检通过 -> 上报云端成功 -> 升级完成
从云端制作差分包 → MQTT推送通知 → HTTPS下载 → T-Box验签解密 → OTA Master拓扑编排 → 域控制器分发 → ECU A/B分区刷写 → 验证反馈闭环，每一层职责清晰、安全贯穿始。
7 协议与标准
主要协议标准、规范及文档总结
| 类别 | 标准/规范 | 发布组织 | 核心内容与在我们讨论中的定位 |
|---|---|---|---|
| 蜂窝通信与V2X基础 | 3GPP TS 22.185 | 3GPP | V2X服务的业务需求。一切C-V2X技术实现的“需求说明书”，定义了“要做什么”。 |
| 3GPP TS 23.285 / 23.287 | 3GPP | LTE-V2X (R14)和5G V2X (NR) 的系统架构。定义了“系统长什么样”。 | |
| 3GPP TS 38.3xx (NR) | 3GPP | 5G NR的无线接入网协议（RRC/PDCP/RLC/MAC/PHY）。是Uu接口和PC5接口的底层实现细节。 | |
| 直连通信与消息层 | SAE J2735 | SAE | V2X消息集字典。定义了BSM、SPAT、MAP等消息的“语法和词汇”，是V2X应用的通用语言。 |
| SAE J2945/1 | SAE | V2V安全通信的车载系统要求。规定了实现V2V安全应用的具体系统需求。 | |
| IEEE 1609.2 | IEEE | V2X安全服务标准。定义了消息的加密、签名、证书管理等安全机制。 | |
| IEEE 1609.3 | IEEE | WAVE网络服务标准。定义了网络和传输层服务，包括WSMP协议。 | |
| 车内通信与架构 | AUTOSAR (CP/AP) | AUTOSAR | 汽车开放式系统架构标准。定义了车内ECU软件的分层、接口和开发方法论。 |
| SOME/IP | AUTOSAR | 可扩展的面向服务的IP中间件协议。用于车内基于IP的、面向服务的通信（服务发现、RPC）。 | |
| DDS (Data Distribution Service) | OMG | 数据分发服务标准。用于高吞吐量、低延迟的以数据为中心的发布/订阅通信，如传感器数据分发。 | |
| 其他 | RTPS (Real-Time Publish-Subscribe Protocol) | OMG | DDS的有线协议（Wire Protocol），定义了DDS数据在网络上的实际传输格式和发现机制。 |
| ETSI ITS-G5 / EN 302 637 | ETSI | 欧洲的智能交通系统（ITS）标准。定义了基于DSRC/ITS-G5的车载通信应用集，与C-V2X是不同技术路线。 |
协议阅读顺序建议：
-
第一步：理解总体需求和架构
-
3GPP TS 22.185：从这里开始。了解V2X要解决什么业务问题，有哪些功能需求。这是在心中建立起“为什么需要V2X”的宏观图景。
-
3GPP TS 23.285 (LTE-V2X) / TS 23.287 (5G-V2X)：了解系统整体架构。知道V2X通信涉及哪些网元（如UE、RSU、基站、核心网），它们之间如何连接。
-
-
第二步：掌握核心应用层“语言”
- SAE J2735：这是V2X世界的“通用语”。重点阅读BSM（基本安全消息） 的数据结构，因为它是V2V通信中最基础、最核心的消息，包含了车辆的位置、速度、刹车状态等关键信息。理解了BSM，就理解了V2X应用层在“说什么”。
-
第三步：深入底层通信机制（按需阅读）
-
此阶段可以根据具体工作（是偏Uu还是PC5）有所侧重。
-
对于PC5直连通信：深入阅读3GPP TS 38.3xx系列中关于Sidelink的部分（如TS 38.321的MAC层、TS 38.331的RRC层）。重点理解Mode 2的资源感知与选择（Sensing and Resource Selection）机制，这是“分布式协商”的核心。
-
对于Uu蜂窝通信：其流程和机制与手机通信协议栈高度一致。可以快速浏览相关章节，重点关注为V2X所做的特定增强。
-
-
第四步：了解安全与车内通信（专项扩展）
-
安全：IEEE 1609.2。了解V2X消息如何通过数字签名保证安全性和完整性。
-
车内通信：AUTOSAR 与 SOME/IP。理解V2X模块（如OBU）如何与车内其他ECU（如域控制器）进行基于服务的通信。SOME/IP定义了服务发现和远程过程调用（RPC）的机制。
-
高性能数据分发：DDS。如果涉及自动驾驶域内高吞吐量传感器数据的分发，需要了解DDS的发布/订阅模型和丰富的QoS策略。
-
车联网是一个跨越云（3GPP）、管（SAE/ IEEE）、端（AUTOSAR） 的复杂技术栈。建议的阅读策略是：先通过 3GPP TS 22.185 和 SAE J2735 建立宏观认知和应用层视角，再根据工作方向深入到 3GPP的接入层协议（PC5/Uu） 和 AUTOSAR/SOME/IP 等车内通信与安全规范中。
高效阅读建议
不要从头到尾读标准原文：标准文档晦涩冗长。先读导读/解读文章建立框架，再带着问题回查原文特定章节。
以“问题驱动”代替“顺序驱动”：例如，不要问“DDS 第3章讲什么”，而要问“T-Box 解锁指令丢包怎么办？”然后定位到 DDS Reliability QoS 章节。
动手 > 阅读：通信协议必须通过 Wireshark 抓包 + 代码调试才能真正理解。安全标准必须通过实际项目的 FMEA/SOTIF 分析才能内化。
建立个人知识库：用 Notion/Obsidian 构建“标准-场景-代码”三层关联笔记。例如：TRANSIENT_LOCAL → T-Box 档位同步 → FastDDS QoS 配置代码片段。
关注“为什么”而非“是什么”：每个标准条款背后都有血泪教训或工程权衡。理解设计动机比记忆条文更重要。
