车联网C-V2X技术分析（2）

3 汽车开放系统架构 AUTOSAR

AUTOSAR（Automotive Open System Architecture 汽车开放系统架构），2003 年由宝马、博世、大陆、戴姆勒、大众等联合制定，现拥有超 200 家会员。其核心目标是实现软件与硬件的解耦，提升软件的复用率。

AUTOSAR 不是一个具体的 OS，而是一套标准化的软件架构规范 + 接口标准 + 方法论，各家可以基于它实现自己的 AUTOSAR 协议栈。

3.1 AUTOSAR 的本质：规范而非实现

AUTOSAR的核心目标是标准化，其最终产出是一系列文档和规范，而非可直接运行的软件。这些规范主要包括以下三部分：

• 软件架构：定义了ECU（电子控制单元）软件的分层结构、模块划分及交互方式。

• 方法论（Methodology）：描述了从系统功能定义到最终ECU可执行代码的完整开发流程。

• 应用接口（Application Interfaces）：定义了不同应用软件组件之间的标准化接口。

3.2 AUTOSAR 的核心目标

AUTOSAR联盟成立的根本目的是为了应对汽车电子软件日益增长的复杂性，其具体目标包括：

• 提高软件复用率：通过标准化接口，使软件组件可以在不同车型、不同硬件平台上复用。

• 实现软硬件解耦：使应用层软件开发独立于底层硬件，降低对特定ECU的依赖。

• 提升可扩展性与灵活性：支持功能的灵活集成、移植和扩展。

• 管理日益增长的复杂性：通过标准化来控制和降低系统复杂度。

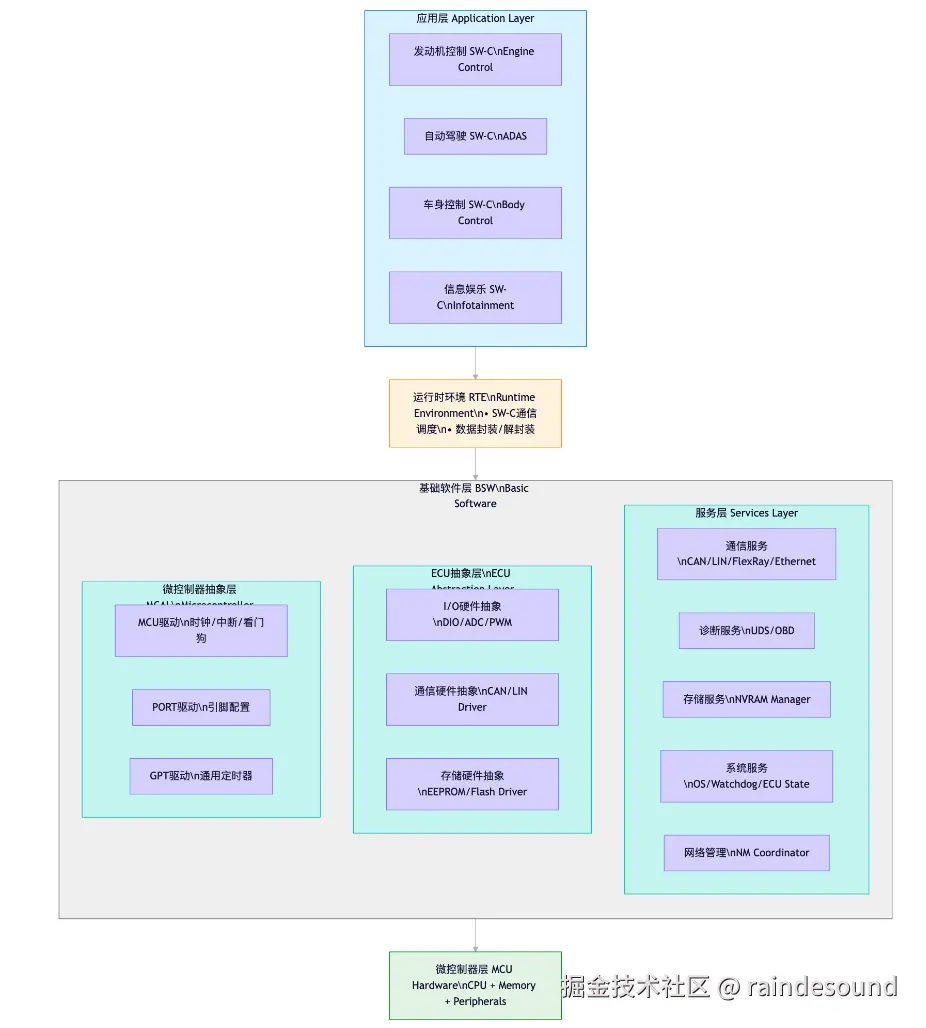

3.3 AUTOSAR 的软件架构

AUTOSAR定义了一个分层的软件架构，以CP（经典平台）为例，主要分为三层：

• 应用层（Application Layer）：包含实现具体功能的软件组件（SWC）。每个SWC封装了特定算法，并通过标准化端口（Port）与其他SWC或基础软件交互。

• 运行时环境（Runtime Environment, RTE）：作为应用层与基础软件层之间的“桥梁”。它为应用层提供了标准化的通信和服务接口，使上层应用无需关心底层通信细节。

• 基础软件层（Basic Software, BSW）：提供标准化的基础服务，本身又细分为：

  • 服务层（Services Layer）：提供操作系统、网络管理、诊断等核心系统服务。

  • ECU抽象层（ECU Abstraction Layer）：为上层的服务层提供与ECU硬件分布无关的统一访问接口。

  • 微控制器抽象层（Microcontroller Abstraction Layer, MCAL）：最底层的软件，将硬件封装起来，使上层软件无需直接操作微控制器寄存器。

  • 复杂驱动（Complex Drivers）：用于实现复杂传感器和执行器控制，以及不符合AUTOSAR分层架构的驱动。

这种分层设计是实现软硬件解耦的关键。RTE通过标准化的接口，将上层的应用软件与下层的基础软件（BSW） 完全隔离。应用软件的开发可以独立于硬件，而基础软件也可以通过MCAL层屏蔽不同微控制器的差异。

软件组件 (SW-C) - 独立开发、可复用
标准化接口 (Ports) - 通信端口定义

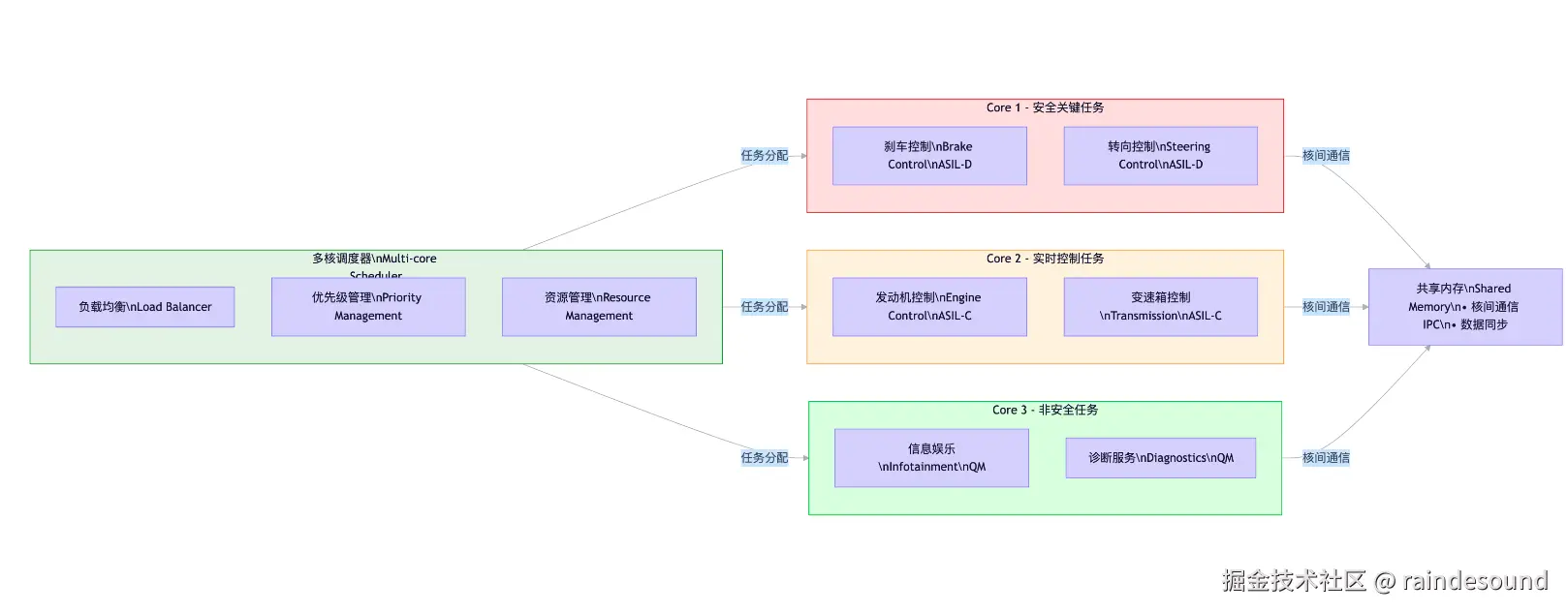

AUTOSAR多核优化架构图

3.4 AUTOSAR 的方法论

AUTOSAR不仅定义了架构，还定义了一套完整的开发方法论。它规范了从系统设计到代码生成的全流程，主要分为三个阶段：

1. 系统配置阶段：由OEM主导，将整车功能分解为SWC，定义它们之间的交互（虚拟功能总线VFB），并将SWC分配到不同的ECU上。

2. ECU设计与配置阶段：为每个ECU提取专属的系统描述（ECU Extract），并进一步配置其底层细节，如任务调度、BSW模块等。

3. 代码生成阶段：基于ECU配置，利用工具链自动生成RTE和BSW的配置代码，最终编译链接成ECU的可执行文件。

AUTOSAR方法论的核心是标准化。它定义了统一的信息交换格式（如基于XML的arxml文件），贯穿OEM与Tier1的协作流程，旨在打破信息壁垒，减少重复开发。

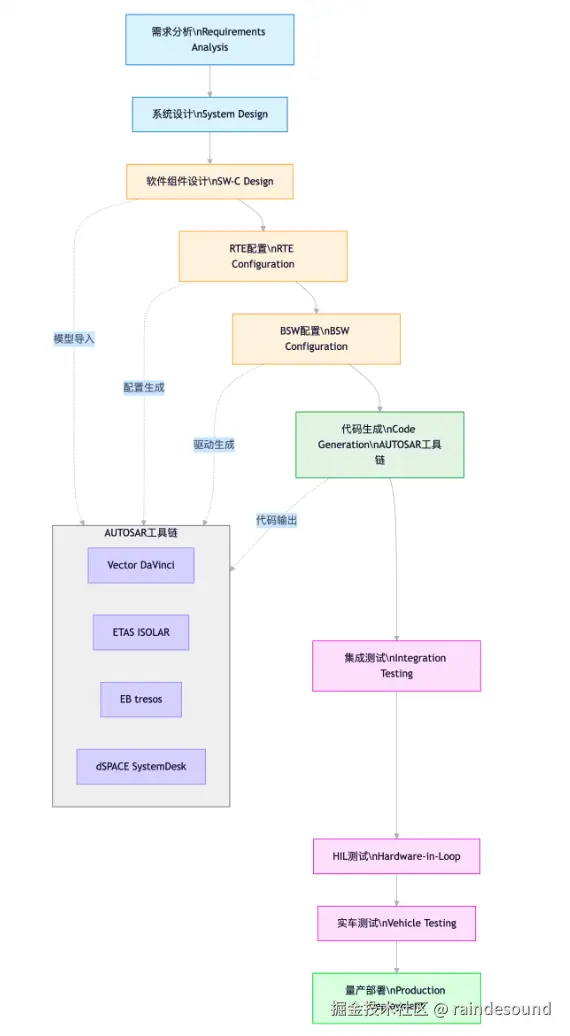

AUTOSAR开发流程图

3.5 AUTOSAR 的两大平台

为适应不同应用场景，AUTOSAR提供了两个平台：

• 经典平台（Classic Platform, CP）：面向车身、底盘、动力总成等传统控制领域。它是“面向信号” 的架构，采用事件触发机制，使用C语言开发，运行在专用的实时操作系统（RTOS） 上，满足硬实时和 ASIL-D最高功能安全等级要求。

• 自适应平台（Adaptive Platform, AP）：面向自动驾驶、智能座舱、V2X、OTA等高算力、高带宽应用。它是 “面向服务（SOA）” 的架构，支持多操作系统和虚拟化，使用C++ 开发。其设计兼顾了高性能与功能安全。

总而言之，AUTOSAR不是一个可以下载安装的操作系统。它是一个庞大的、标准化的“设计蓝图”和“开发框架”。它规定了软件应该如何分层、模块之间如何接口、开发流程如何推进。具体的代码实现，则由不同的供应商（如Vector、ETAS、Elektrobit等）依据这些标准来完成。

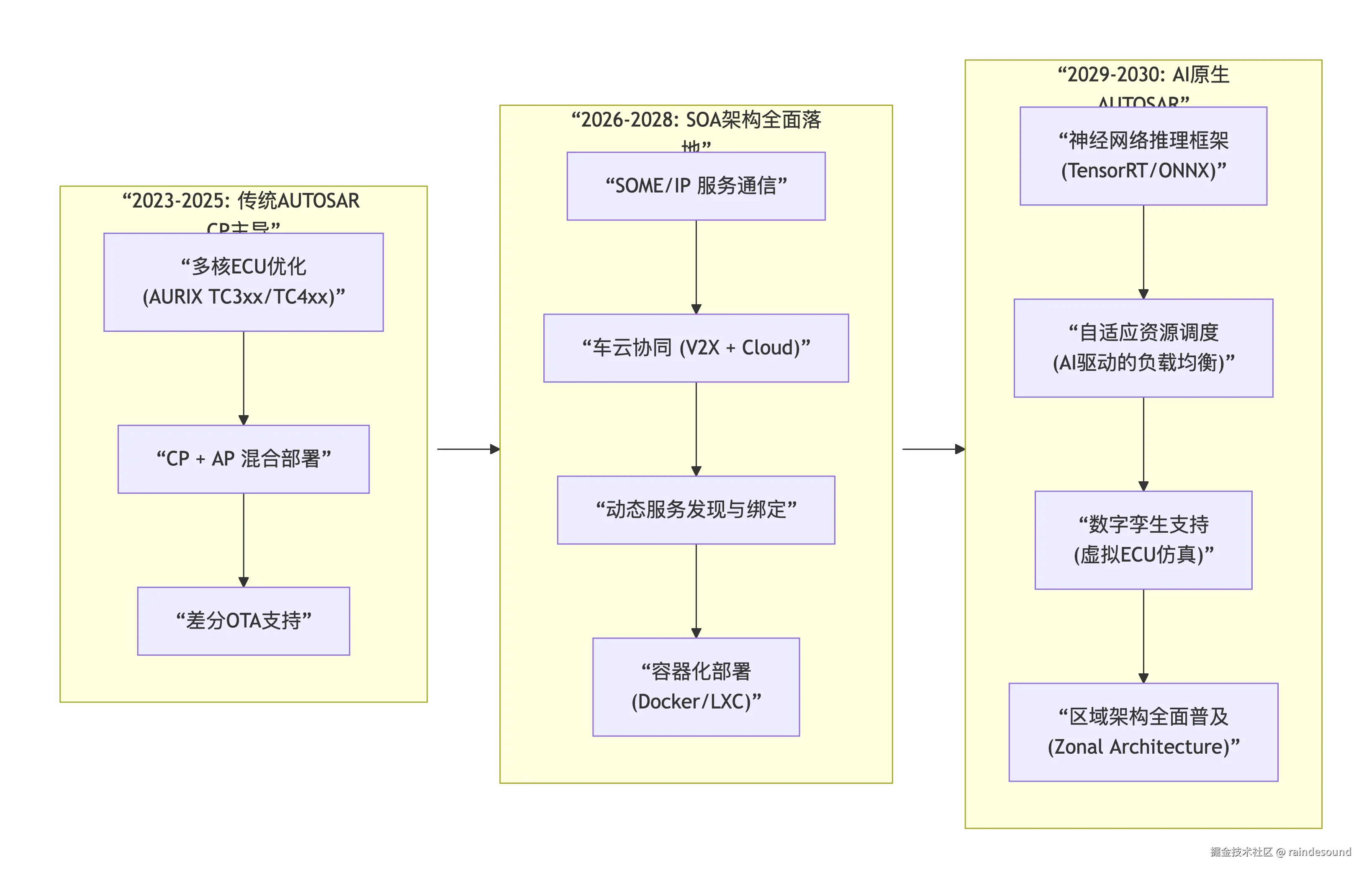

3.6 AUTOSAR 演进全景图

3.6.1 阶段一：2023-2025 —— 传统AUTOSAR CP主导

这个阶段的核心是，在保持经典平台（CP）稳定性的同时，通过软硬件升级来满足日益增长的算力需求。

• 多核ECU优化（AURIX TC3xx/TC4xx）：算力提升是基础。以英飞凌AURIX系列为例，从TC3xx到TC4xx的升级是代际性的：CPU主频从300MHz提升至最高500MHz，引入了双精度浮点单元（FPU）和硬件虚拟化支持。这些升级使单颗芯片能同时运行多个隔离的安全域（如ASIL-D底盘控制与QM信息娱乐），实现ECU整合。

• 经典平台与自适应平台混合部署：车企开始在同一个域控制器上同时部署CP和AP。CP负责高实时性、高安全性的任务（如制动控制），AP则负责需要高算力和灵活性的功能（如智能驾驶），两者通过标准化通信机制（如SOME/IP）交互。

• 差分OTA支持：为支持整车级OTA，AUTOSAR在CP平台增强了对差分升级（如Bsdiff算法）的原生支持。

工程启示：此阶段的核心挑战是如何将传统CP的确定性，与新引入的AP的灵活性有机结合，在不牺牲安全性的前提下解锁新功能。

3.6.2 阶段二：2026-2028 —— SOA架构全面落地

这一阶段标志着汽车软件架构的根本性变革——从“面向信号”转向“面向服务（SOA）”。

• 基于SOME/IP的面向服务通信：SOME/IP已成为车载以太网的事实标准。它定义了一种类似“RPC（远程过程调用）”的通信方式，支持请求/响应、发布/订阅等多种模式。

• 车云协同（V2X + 云计算）：基于SOA的车载系统与云端、路侧（RSU）深度融合。例如，车辆通过V2X获取超视距感知信息，同时云端可提供弹性算力支持。

• 动态服务发现与绑定：基于SOME/IP-SD（服务发现）机制，服务可以动态上线、下线，使整车软件架构更灵活、可扩展。

• 容器化部署（Docker/LXC）：AUTOSAR Adaptive平台已明确将容器运行时列为核心组件。容器化使功能部署、更新和隔离更加高效。例如，可以在一个容器内运行V2X协议栈，另一个运行ADAS算法，实现独立更新。

工程启示：SOA意味着汽车软件从“静态集成”走向“动态编排”，工程师需要从“写代码”思维转向“定义服务、管理服务”的思维。

3.6.3 阶段三：2029-2030 —— AI原生AUTOSAR

此阶段的目标是让AUTOSAR成为原生支持AI工作负载的操作环境。

• 神经网络推理框架集成：AUTOSAR将集成TensorRT、ONNX Runtime等推理引擎。这些框架将模型优化（如层融合、INT8量化），部署到车端嵌入式平台。

• 自适应资源调度：引入AI驱动的负载均衡。系统通过AI算法学习任务模式，动态调整CPU/GPU资源分配，实现“预测性调度”，典型场景是多核ECU的跨核任务动态分配。

• 数字孪生支持（虚拟ECU仿真）：通过虚拟ECU（vECU）技术在PC或云端模拟真实ECU行为。结合数字孪生概念，将开发测试周期从“年”缩短到“周”。

• 区域架构全面普及：E/E架构演进的终极形态——“中央计算 + 区域控制器（Zonal）”模式将全面普及。预计到2030年，采用Zonal架构的汽车占比将达到18%-40%。

工程启示：未来的工程师需要理解AI模型的生命周期，并能在Zonal架构下进行分布式系统调试。

AUTOSAR的演进路径，本质上是从 “面向信号的确定性嵌入式系统” ，走向 “面向服务、AI增强、云边协同的智能计算平台” 。这三个阶段并非替代关系，而是叠加与融合。CP平台依然是安全的基石，AP平台提供了灵活的骨架，而AI能力则为整个系统注入了智能。

对于工程师而言，这意味着技能树需要从“精通C语言和CAN总线”，扩展到“理解SOA、容器化和AI推理框架”。

3.7 面向服务的架构 SOA

SOA（Service-Oriented Architecture） 是一种软件设计模式，将应用程序的不同功能单元（称为服务）通过定义良好的接口和契约联系起来。接口采用中立的方式进行定义，独立于实现服务的硬件平台、操作系统和编程语言。

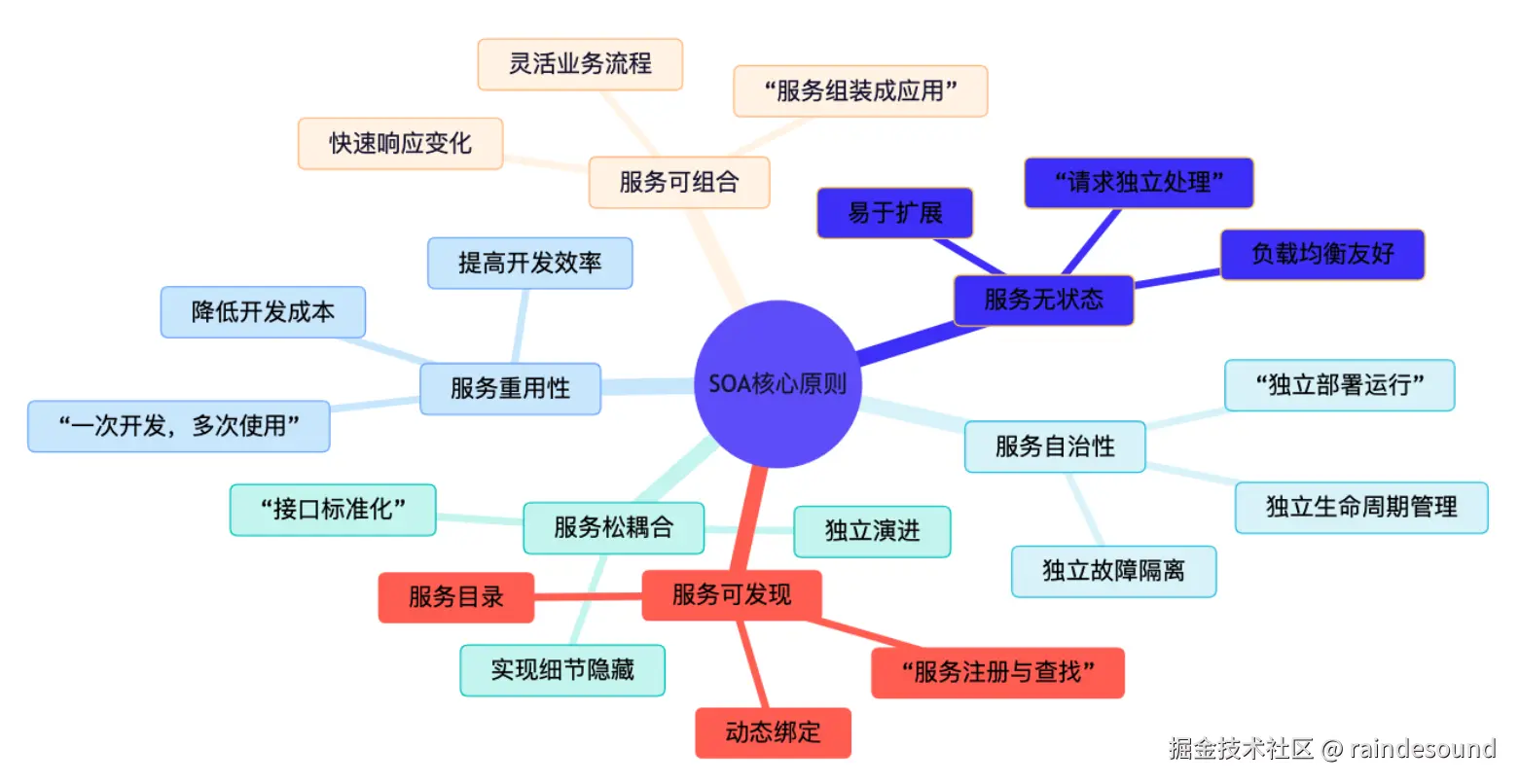

3.7.1 核心思想

• 将复杂系统拆分为独立、可重用、松耦合的服务

• 每个服务完成特定的业务功能

• 服务之间通过标准协议通信

• 服务可独立部署、升级、扩展

• 服务可被多个消费者复用

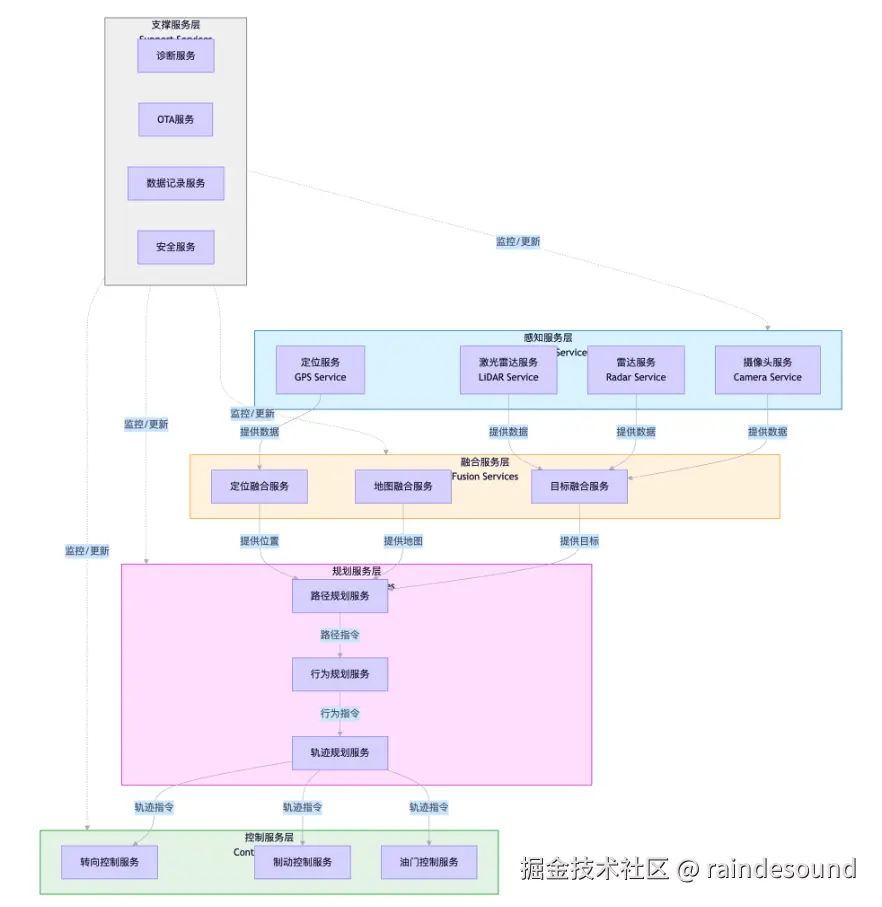

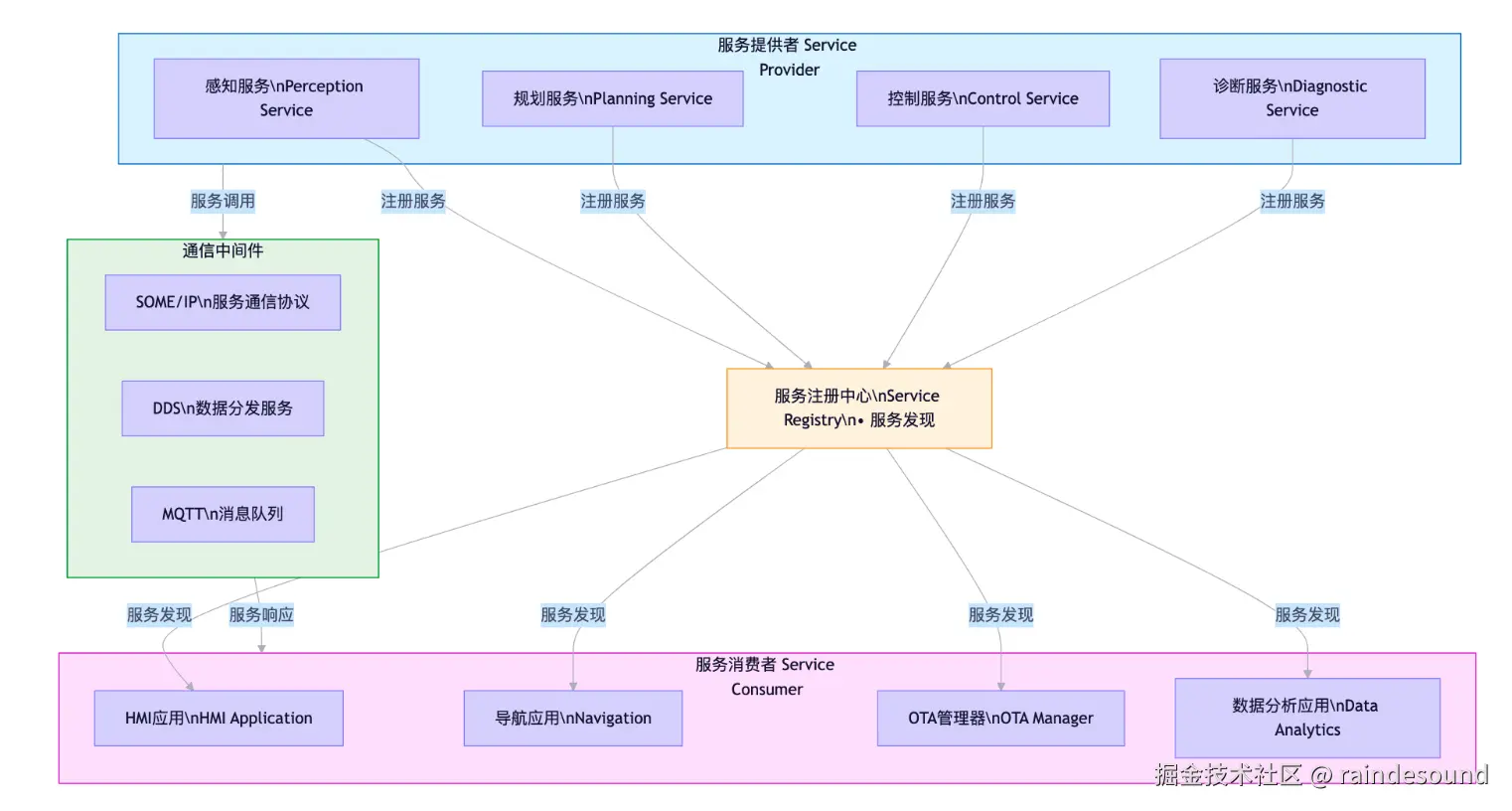

3.7.2 AUTOSAR SOA服务架构图

• SOA 的核心三要素

1. 服务提供者（Service Provider）：即“能力拥有方”。例如图中的感知服务（Perception）、规划服务（Planning）、控制服务（Control）等。它们注册自己的能力和接口，等待被调用。

2. 服务消费者（Service Consumer）：即“能力使用方”。例如 HMI 应用（需要显示车速）、导航应用（需要获取定位）、OTA 管理器（需要调用诊断服务）。它们发现并调用服务，无需关心该服务具体运行在哪一个 ECU 上。

3. 通信中间件与注册中心（Middleware & Registry）：这是 SOA 的“总线”。它负责维护一张服务目录，解决“服务在哪里”以及“怎么叫服务”的问题。

• SOA 的工作流程（注册 → 发现 → 调用）

1. 服务注册（Register）：系统启动时，Provider 向中间件（或网络）声明“我能提供 XX 服务，我的 IP 是 X，端口是 Y”。

2. 服务发现（Discovery）：Consumer 向中间件询问“谁提供 XX 服务？”。中间件返回匹配的 Provider 地址。

3. 服务调用（Invoke/Response）：Consumer 直接与 Provider 建立通信（基于 SOME/IP 或 DDS），发送请求并接收响应（如“请求规划路径”->“返回轨迹点集”）。

SOA在汽车电子中的应用

• 传统 CP（面向信号）：如同 “硬线电话”。必须在设计阶段就定义好信号矩阵（哪个 ID 代表车速），编译后固化，ECU 之间通过 CAN 信号“拨号”通信。灵活性差，改一个信号就要重刷所有 ECU 软件。

• SOA（面向服务）：如同 “微信/钉钉”。服务提供者上线时“发个朋友圈”（注册服务），消费者搜索“找一下谁提供车速”（服务发现），然后加好友直接聊天（调用 API）。耦合度低，服务可以随时升级、迁移或增加冗余。

• 动态性：V2X 路侧单元（RSU）可以作为一个“Service Provider”动态注册进车内的服务列表。当车辆驶入路口，HMI 只需调用“RSU 服务”即可获取信号灯相位（SPAT），无需预置 V2X 解析逻辑。

• 服务编排：复杂的 V2X 预警逻辑（如交叉路口碰撞预警）不再是一个固化的算法代码，而是由服务编排引擎根据当前环境，动态组合“感知服务”、“定位服务”和“V2X 通信服务”来协同完成。

SOA 是汽车软件实现“软硬解耦”和“持续 OTA 进化”的软件架构基石。理解 SOA 意味着理解“功能不再被hardcode在芯片上，而是存在于标准化的 API 调用之中”。开发者不需要去写 SOME/IP 的底层 Socket，但需要理解服务的接口定义文件（IDL），以及如何通过服务调用来实现 V2X 业务闭环。

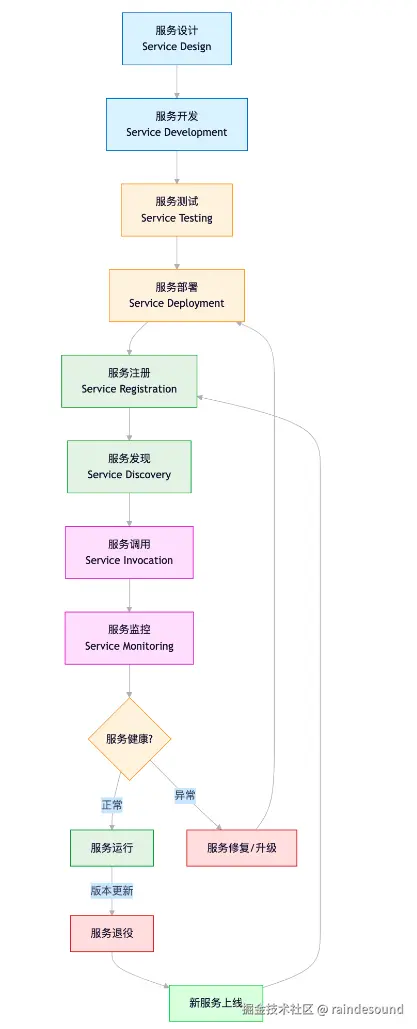

SOA服务生命周期

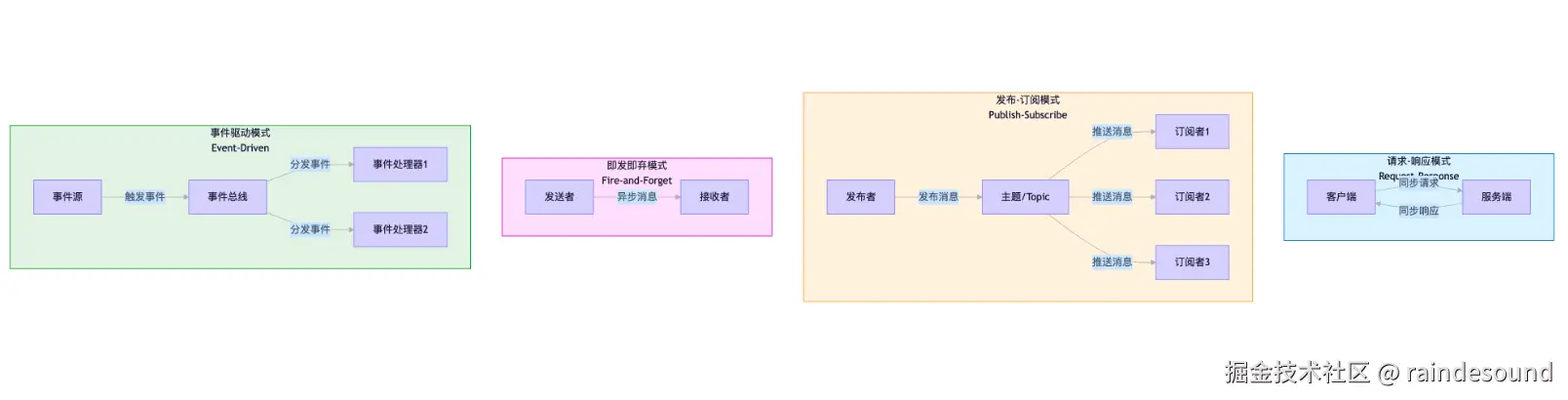

3.7.3 SOA通信模式

3.7.4 汽车SOA服务示例

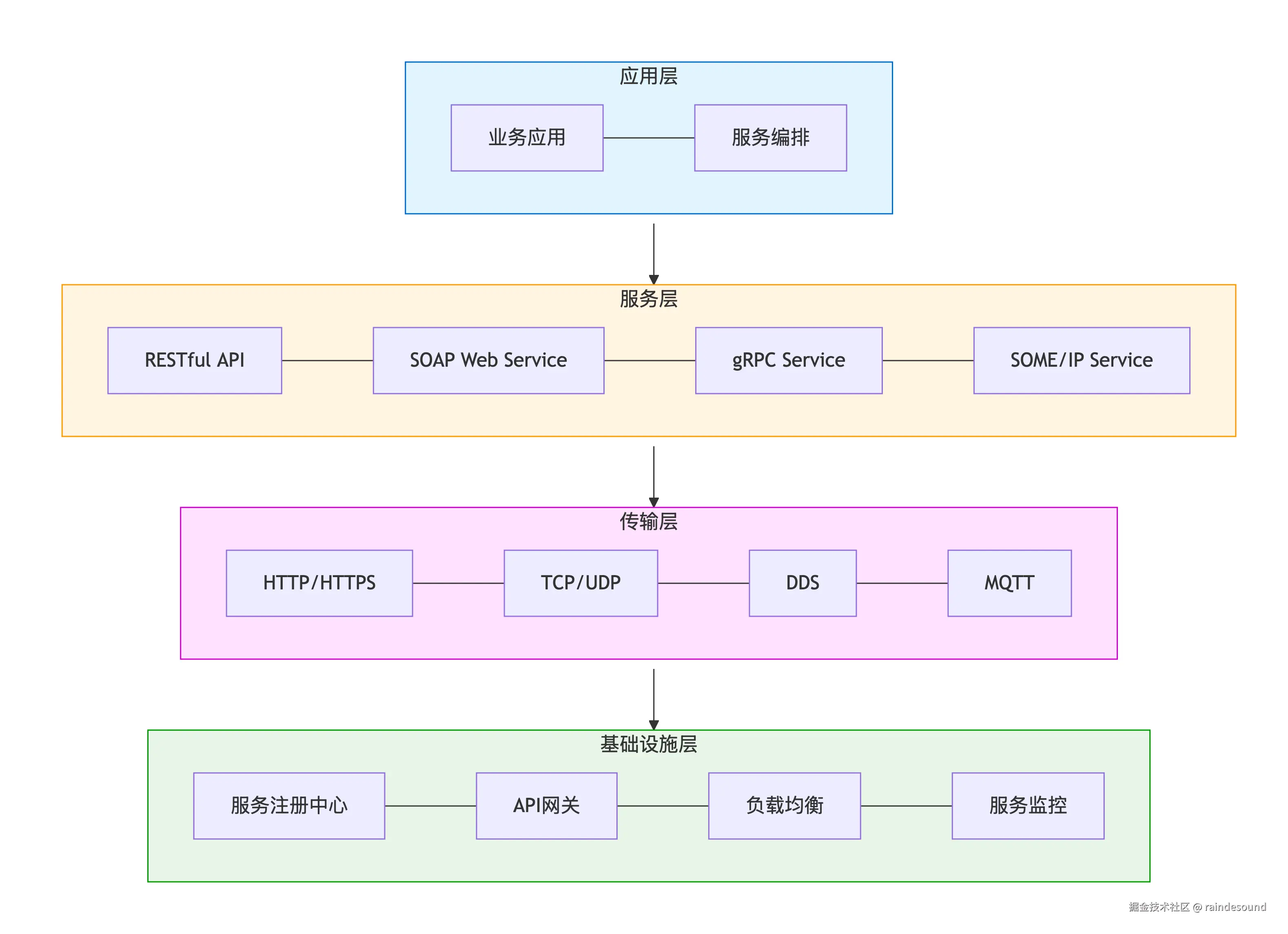

3.7.5 SOA协议栈

协议	通信范式	适用场景（在车内的定位）	关键特性
SOME/IP	请求/响应 + 事件订阅	车内骨干网（AUTOSAR AP 标准）。用于控制类指令，如智驾域控请求底盘域控执行转向。	汽车原生（Scalable service-Oriented MiddlewarE over IP），支持基于服务发现的动态绑定，时延低至微秒级。
DDS	发布/订阅（以数据为中心）	高带宽、高吞吐量场景。如激光雷达点云、摄像头图像等海量传感器数据在智驾域内部的实时分发。	强大的 QoS（服务质量） 策略（可靠性、持久性、截止时间），支持去中心化架构，无单点故障。
MQTT	发布/订阅（以消息为中心）	车云通信（T-Box 上云）。用于车辆将状态上报云端，或云端下发远程控制指令。	轻量级，协议头极小，支持 TLS 加密，适合低带宽、高延时的无线网络环境。

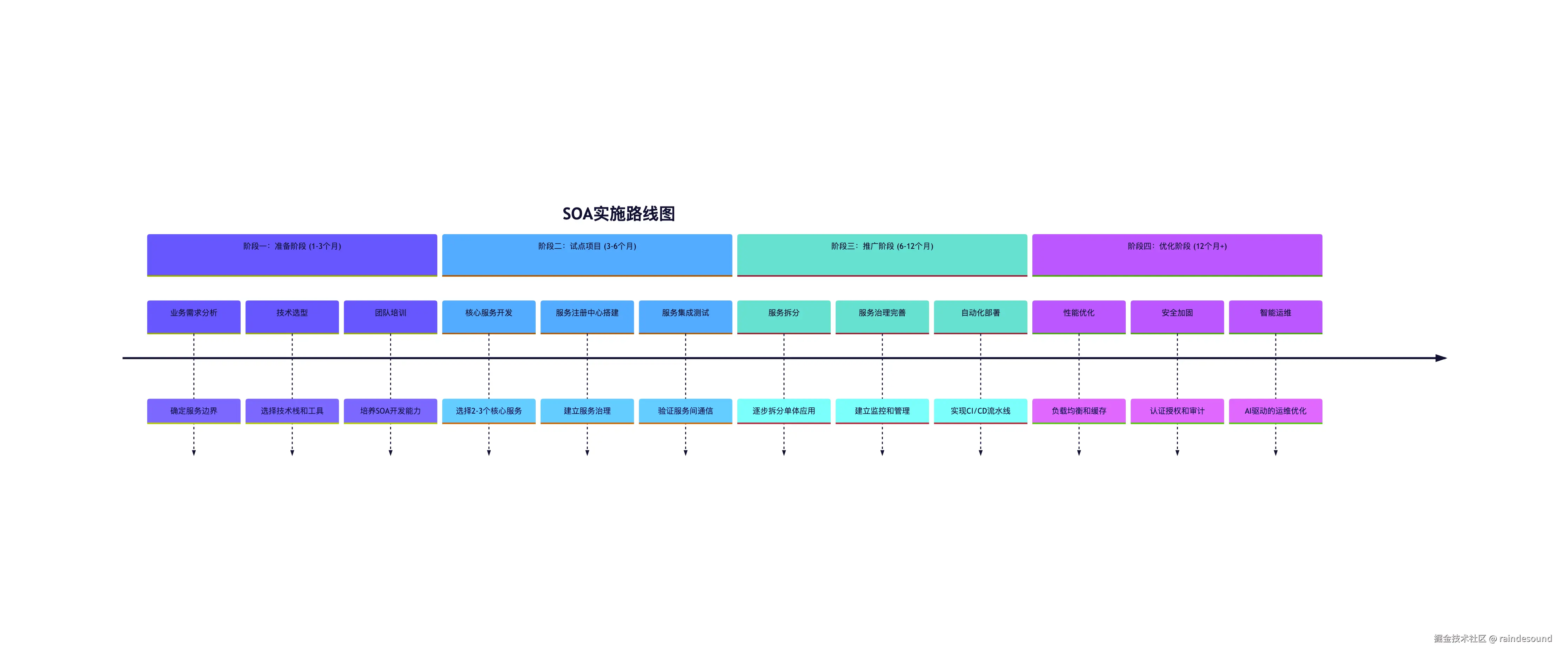

3.7.6 SOA实施路线图

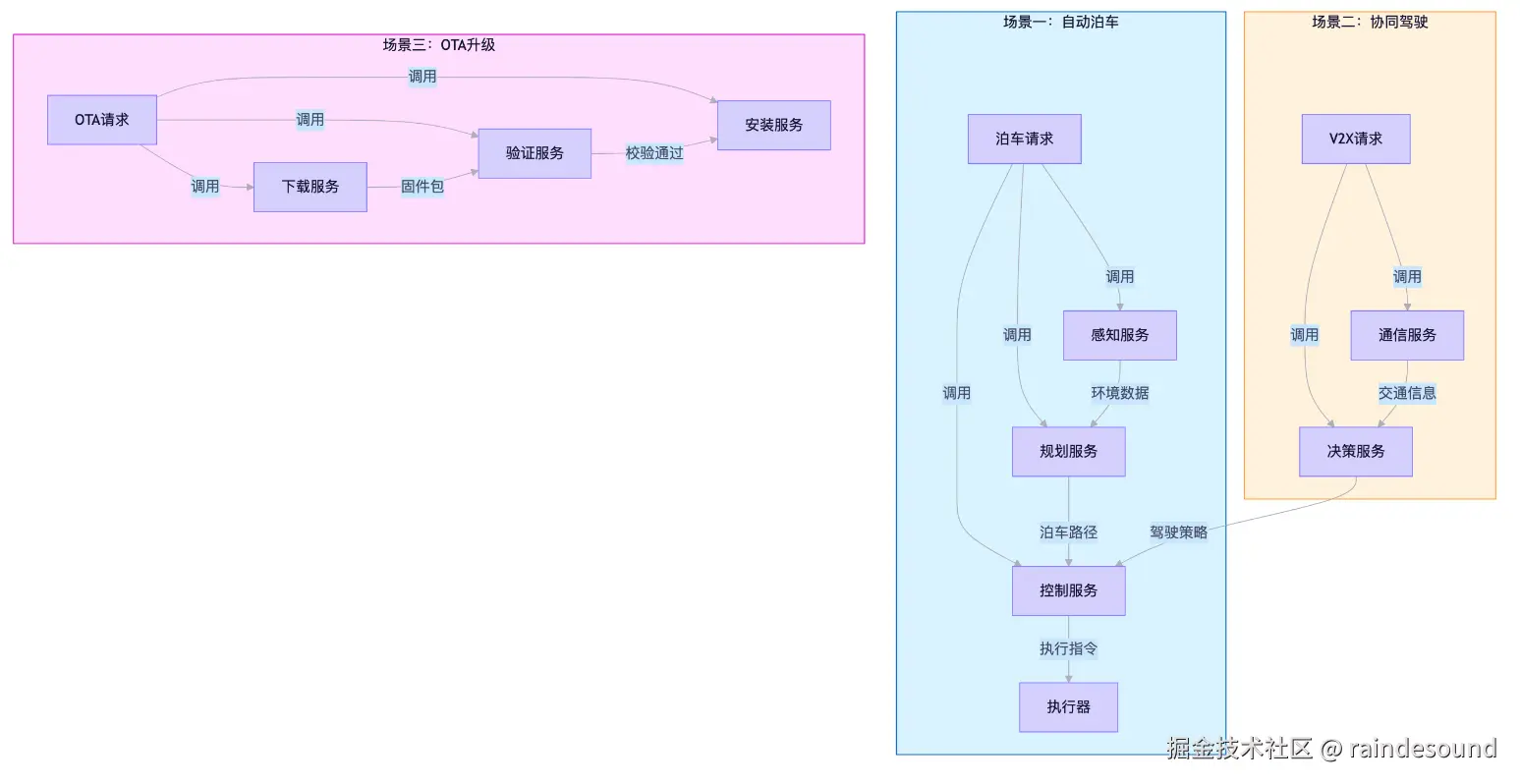

3.7.7 SOA在智能汽车中的典型场景

3.7.8 SOA开发和手机开发的差异

手机开发，尤其是高通（Qualcomm）平台的开发，虽然没有直接打出“SOA”的旗号，但其核心的架构设计思想和演进方向，与SOA高度契合，可以说是SOA理念在嵌入式通信领域的一种具体实践。

手机开发工作，特别是QDART/QXDM/QPST等工具链，本质上就是在为一个面向硬件的、静态的“服务”体系进行配置和调优。而汽车SOA则是在此基础上，更进一步地将这些服务抽象化、动态化，并向更广泛的应用开发者开放。

汽车SOA开发与手机RIL/RF开发，在“形”上高度相似，都是“框架+工具+标准格式”的填表式开发；但在“神”上，两者有本质不同，一个是追求“静态稳定”的硬件抽象，另一个是追求“动态灵活”的业务服务化。

3.7.8.1 工作流程比较

3.7.8.1.1 qcril添加nv接口流程

3.7.8.1.2 SOA服务开发流程

3.7.8.2 相同点

从工程实现的角度看，两者的开发模式确实如出一辙。它们都遵循一种“定义接口 → 配置服务 → 工具生成代码 → 上层调用”的标准化流程。

开发环节	手机 RIL/RF 开发	汽车 SOA 开发	核心共性
接口定义	QMI IDL、.h头文件、NV映射表，QMI IDL / 头文件：定义与Modem通信的数据结构。	ARXML、.proto、服务接口描述文件，ARXML / .proto / .idl：定义服务的接口和数据结构。	都通过接口描述语言（IDL） 定义数据结构和方法。都需要通过一种“接口描述语言”来定义数据交互的“契约”。
核心框架	QCRIL、QMI 框架（高通消息接口）	SOME/IP、DDS 等通信中间件	底层都基于Client-Server模型，封装了底层Socket通信
工具链	QXDM/QPST、高通代码生成器	Vector Davinci、EB Tresos等AUTOSAR工具链	都依赖专用工具进行配置、代码生成和调试
开发者工作	“填表”：配置NV项、定义QMI服务接口	“填表”：配置服务清单（Manifest）、定义服务接口	核心工作都是配置和定义接口，而非编写底层通信代码

3.7.8.3 不同点

两者的架构思想和最终目的存在根本差异。

• 核心目标不同：硬件抽象 vs. 服务复用

  • 手机RIL/RF：核心目标是硬件抽象。它主要解决“如何用一套统一接口，屏蔽不同Modem、RF硬件的差异”。其架构相对静态，功能在编译时基本固化。

  • 汽车SOA：核心目标是服务化与复用。它将车辆的各种能力（如车速、刹车、空调）封装成标准的“服务”（Service）。其架构是动态的，服务可以随时“上线”或“下线”。

• 架构哲学不同：面向“信号” vs. 面向“服务”

  • 手机RIL/RF：可以看作是 “面向信号” 的。上层通过固定的API（应用程序接口）去“读取”或“设置”某个硬件状态，是一种请求/响应的模式。

  • 汽车SOA：是典型的 “面向服务” 的架构。它强调的是服务发现（Service Discovery） 和动态绑定。一个应用在运行时去“寻找”它需要的服务（比如“谁提供了导航服务？”），找到后再进行调用。

• 演进路径不同：纵向优化 vs. 横向解耦

  • 手机RIL/RF：演进方向是纵向的，即在既有框架内不断优化性能、增加新功能、适配新硬件。

  • 汽车SOA：演进方向是横向的，即通过将功能“服务化”，实现软件与硬件的彻底解耦。这使得功能可以灵活组合、独立升级，是实现“软件定义汽车”的基石。

3.7.8.3.1 静态配置 vs 动态运行时

RFC 配置 NV：

是静态的——NV item 在编译期就固定了

部署后不能动态增删服务

调用关系是硬编码的（A 调用 B 的 NV item ID 就是 X）

SOA/SOME/IP-SD：

是动态的——服务在运行时通过 SD 协议广播自己"我提供服务 X，在 IP:Port Y"

消费者在运行时监听 SD 消息，发现服务后动态建立连接

服务可以上线/下线/迁移，消费者无感知

这叫服务发现（Service Discovery），是 SOA 的灵魂

传统 NV 调用：A ──硬编码调用──> B (NV ID=123)

SOA 调用：     A ──SD 发现──> "谁提供服务X?" ──> B 回应 "我在 192.168.1.5:3050"
                                              ──> A 动态连接 B

3.7.8.3.2 本地调用 vs 跨 ECU 分布式调用

qcril NV：

• 主要是AP 侧与 modem 侧之间的通信（通过 IPC 或共享内存）

• 范围局限在单个设备内部

SOA：

• 是整车级的——服务可以分布在任意 ECU 上

• 智驾域的"感知服务"可以被座舱域的"HUD 服务"消费

• 通过车载以太网 + SOME/IP 跨 ECU 传输

• 是真正的分布式服务架构

3.7.8.3.3 配置参数 vs 业务功能

RFC/NV：

• 配置的是射频参数、网络参数——是"数据"

• 比如：频段、功率、PLMN 列表、APN 配置

SOA 服务：

• 暴露的是业务功能——是"能力"

• 比如："获取车辆速度"、"请求变道"、"查询电池电量"

• 服务背后是完整的业务逻辑，不只是参数读写

3.7.8.3.4 厂家私有 vs 行业标准

qcril NV：

• 是高通私有的实现

• 不同芯片厂商（MTK、海思、三星）各有各的 NV 体系

• 不具备跨厂商互操作性

SOA/SOME/IP：

• 是 AUTOSAR 联盟制定的行业标准

• BMW、Bosch、Continental 等共同定义

• 跨 Tier1、跨 OEM、跨芯片厂商互通

3.7.8.3.5 SOA ≈ 车载版的"微服务架构"

微服务（云端）	SOA（车载）
服务通过 REST/gRPC 暴露	服务通过 SOME/IP 暴露
服务发现用 Consul/Eureka	服务发现用 SOME/IP-SD
接口定义用 Protobuf/Thrift IDL	接口定义用 Franca IDL (.fidl)
服务可动态扩缩容	服务可动态上线/下线
容器化部署	A/B 分区 + OTA 部署

或者类比：SOA ≈ 车载版的"Android Binder + AIDL"

Android 的 AIDL 定义跨进程接口 → SOA 的 Franca IDL 定义跨 ECU 接口
Binder 驱动负责 IPC → SOME/IP 协议负责车载以太网通信
但 SOA 比 Binder 多了"服务发现"这一层

SOA 的框架/工具/格式服务于一个更高的目标：

让整车功能"服务化"，使得：

1. 功能不再绑定到特定 ECU（软硬解耦）

2. 新功能可以通过"服务组合"快速构建（业务敏捷）

3. 服务可以在整车生命周期内动态更新（持续 OTA 进化）

软件工程演进：

 硬编码时代：
 ├─ 开发者写所有代码
 ├─ 紧耦合，难以维护
 └─ 重复造轮子

 配置驱动时代：
 ├─ 框架提供基础能力
 ├─ 工具链生成重复代码
 ├─ 配置文件定义业务逻辑
 └─ 开发者专注创新

3.7.8.3.6 例子

场景：实现"低速自动变道（功能传统信号导向）：

智驾 ECU 计算变道决策 → 通过 CAN 发送信号 0x2A5 (变道请求)
→ 车身 ECU 收到信号 → 执行转向
→ 整个过程在编译期就固定了：谁发、谁收、什么信号 ID
→ 想加一个新 ECU 参与决策？改 CAN 矩阵、改 DBC、重新刷写

SOA 思路（服务导向）：

1. 定义服务接口 LaneChangeService.fidl:
   interface LaneChangeService {
     method RequestLaneChange(LaneDirection dir) -> Result;
     event LaneChangeStatusChanged(Status s);
   }

2. 智驾 ECU 实现 LaneChangeService Provider (Skeleton)
3. 车身 ECU 作为 Consumer，通过 SD 发现该服务
4. 调用 Proxy.RequestLaneChange(LEFT)
5. 未来新增"云端的交通大脑"也想参与变道决策？
   → 它只需也实现 LaneChangeService Consumer，动态发现并订阅
   → 无需修改原有 ECU 的任何代码

SOA 让"变道"成为一个可被任意 ECU 消费的标准化服务，而不是一串写死在hardcode中的信号。

3.7.8.4 手机开发中的SOA理念

手机开发有SOA的“萌芽”，但远未达到汽车SOA的深度和广度。

高通架构的演进有“服务化”的影子，最典型的就是 QMI（Qualcomm Messaging Interface） 框架。

• QMI的SOA特征：QMI本身就是一种基于Client-Server模型的IPC（进程间通信）协议。它将Modem的功能抽象成一个个独立的“服务”，例如用于数据业务的WDS（无线数据服务）服务、用于SIM卡管理的UIM服务等。每个服务都有唯一的标识，可以通过JSON文件定义其接口，这与SOA中“服务”的概念非常相似。

• 与汽车SOA的本质差距：QMI的这些“服务”仍然是静态的、平台内生的。它们主要服务于“如何更好地控制Modem硬件”这一核心目标。相比之下，汽车SOA的“服务”是动态的、业务导向的。它旨在将整车的所有能力（而不仅仅是通信）都服务化，允许来自不同供应商、运行在不同操作系统上的应用，在运行时动态地发现和调用这些服务。

相同点：两者的开发模式都是 “定义接口 + 配置服务 + 工具生成代码”，工程师的核心工作是“填表”和“配置”，而非编写底层通信代码。

不同点：手机RIL/RF本质是硬件抽象层，追求“静态稳定”；汽车SOA本质是业务服务层，追求“动态灵活”。

手机与SOA：手机开发（尤其是高通平台）已具备SOA的“萌芽”（如QMI框架），但其服务化深度和广度远不及汽车SOA。手机开发的目标是优化硬件控制，而汽车SOA的目标是重塑整车软件生态。

高通等芯片厂商的架构演进，确实是在让开发变得更“智能”、更“模块化”，但其根本目的仍然是更好地服务于其核心硬件。而汽车SOA则是一场由业务驱动的架构革命，其最终目标是让汽车成为一个可以像手机一样，通过安装软件来不断获取新功能的“移动智能终端”。

3.8 容器化

容器化（Containerization） 是一种轻量级的操作系统级虚拟化技术。它的核心思想是将一个应用程序及其所有依赖项（代码、运行时、系统工具、库和配置文件）打包成一个独立的、标准化的单元，称为容器（Container）。

“运行时（Runtime）” 指的是执行特定编程语言编写的代码所必需的解释器或虚拟机环境。

举例：如果编译一个 Python 应用，那么容器里的“运行时”就是 Python 解释器（如 /usr/bin/python3）以及 Pip 依赖库。如果是 Java 应用，运行时就是 JVM（Java 虚拟机）。

作用：它负责将“代码”翻译成操作系统能理解的机器指令。
结论：这里的“运行时”是 “编程语言的执行环境”。

1. 核心原理

• 共享内核：与虚拟机不同，容器不模拟硬件，也不包含完整的客户机操作系统。所有容器共享宿主机的 Linux 内核。

• Namespace（命名空间）：Linux 内核特性，用于隔离。让容器认为自己拥有独立的 PID、网络、挂载点、用户等，实际上它们只是宿主机上的一个进程组。

• Cgroups（控制组）：Linux 内核特性，用于资源限制。限制容器能使用的 CPU、内存、磁盘 I/O 等资源，防止某个容器耗尽宿主机资源。

• UnionFS（联合文件系统）：如 Overlay2。采用分层存储，底层是只读的镜像层，顶层是可写的容器层。这使得镜像极其轻量且易于复用。

2. 核心价值

• 一致性：“在我的机器上能跑”成为历史。开发、测试、生产环境完全一致。

• 轻量级：启动时间是秒级甚至毫秒级（VM通常是分钟级），占用资源极少。

• 可移植性：一次构建，到处运行（Any Cloud, Any Server）。

• 微服务基石：天然适合将单体应用拆分为独立部署的微服务。

3.8.1 容器化和虚拟机对比

虚拟机（Virtual Machine, VM） 则是一种硬件级别的虚拟化技术。它通过一个叫作 Hypervisor（虚拟机监视器） 的软件层，在一台物理服务器上模拟出多个完整的虚拟硬件环境（CPU、内存、硬盘、网卡等）。每个虚拟机都运行着一个独立的、完整的操作系统（Guest OS） 。

可以理解为：

虚拟机 = 在房子里再建一套完整的房子——有独立地基（内核）、水电（驱动）、家具（应用），互相完全隔离。

容器 = 公寓隔间——共享大楼地基和管线，但每家有独立门锁和空间。

3.8.1.1 虚拟机核心组件：

Hypervisor / VMM（虚拟机监控器）：管理所有 VM 的 CPU/内存/IO 分配和隔离

Guest OS：每个 VM 内部运行的完整操作系统（Windows/Linux）

VM Image：虚拟磁盘文件，包含完整系统

3.8.1.2 容器三大核心技术：

• Namespace（隔离性）

让容器"看不见"别人。六种隔离：

PID——独立进程树，PID 1 是容器的 init 进程

Mount——独立根目录和挂载点

Network——独立 IP/端口/路由表/防火墙

IPC——独立进程间通信

User——独立用户权限

UTS——独立主机名

• Cgroup（资源限制）

让容器"用不多"资源：

CPU 子系统——限制可用核数/时间片权重

Memory 子系统——限制最大内存，OOM Killer 保护宿主机

blkio 子系统——限制磁盘读写速率

net_cls 子系统——限制网络带宽

• UnionFS（镜像分层）

让容器"长得快"：

Layer 0：Base Image（ubuntu:22.04），只读，所有容器共享

Layer 1~N-1：依赖库、应用代码，只读，可被子镜像复用

Layer N：可写层，Copy-on-Write，容器删除后丢弃

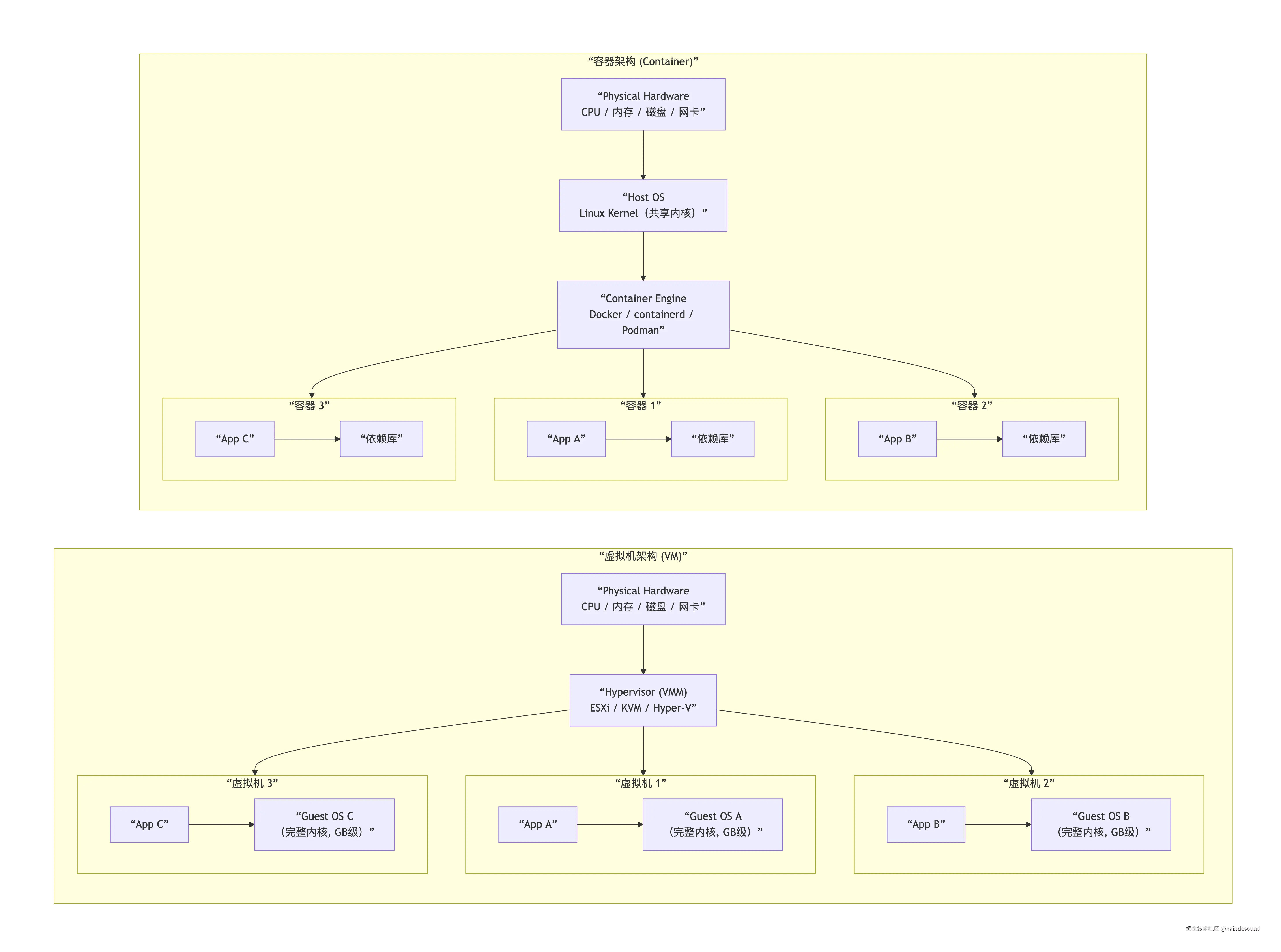

3.8.1.3 VM vs. Container

对比维度	虚拟机 (VM)	容器 (Container)
隔离级别	硬件级，模拟完整硬件	进程级，共享宿主机内核
启动速度	分钟级	秒级甚至毫秒级
资源开销	高，每个VM都包含完整OS	低，共享宿主机内核，仅包含应用及依赖
磁盘占用	GB级别	MB级别
安全边界	更强，内核级漏洞不会跨VM传播	相对较弱，内核漏洞可能影响所有容器
适用场景	多租户强隔离、运行异构操作系统	微服务、CI/CD、快速迭代、云原生应用

3.8.2 容器在手机与汽车系统中的应用

手机系统：

• Android 应用沙箱：虽然不叫“容器”，但 Android 利用 Linux Namespace 和 Cgroups 为每个 App 提供隔离环境，本质是容器思想的早期应用。

• 隐私空间/双开：华为、小米等手机的“应用分身”或“隐私空间”，通常基于轻量级容器或多用户机制实现。

• 云手机：在服务器端通过 ARM 虚拟机或高密度容器运行 Android 实例，推流到终端。

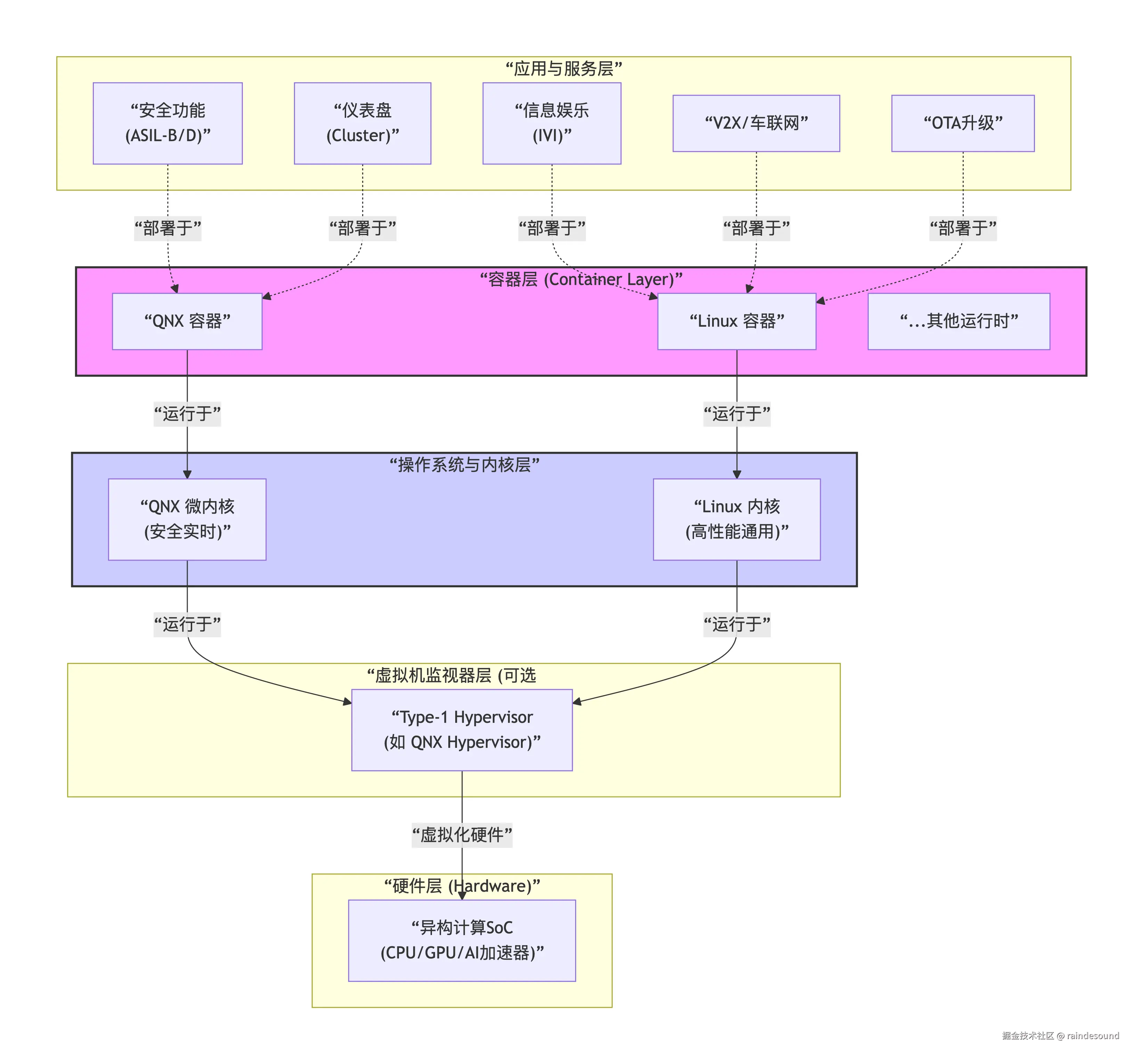

汽车系统：

• Hypervisor (VM)：用于混合关键性系统。例如 QNX Hypervisor 或 ACRN，同时运行 QNX/Linux (仪表盘/ADAS，ASIL-D安全等级) 和 Android/Linux (IVI娱乐系统)。VM 保证了娱乐系统的崩溃不会影响刹车/转向等安全系统。

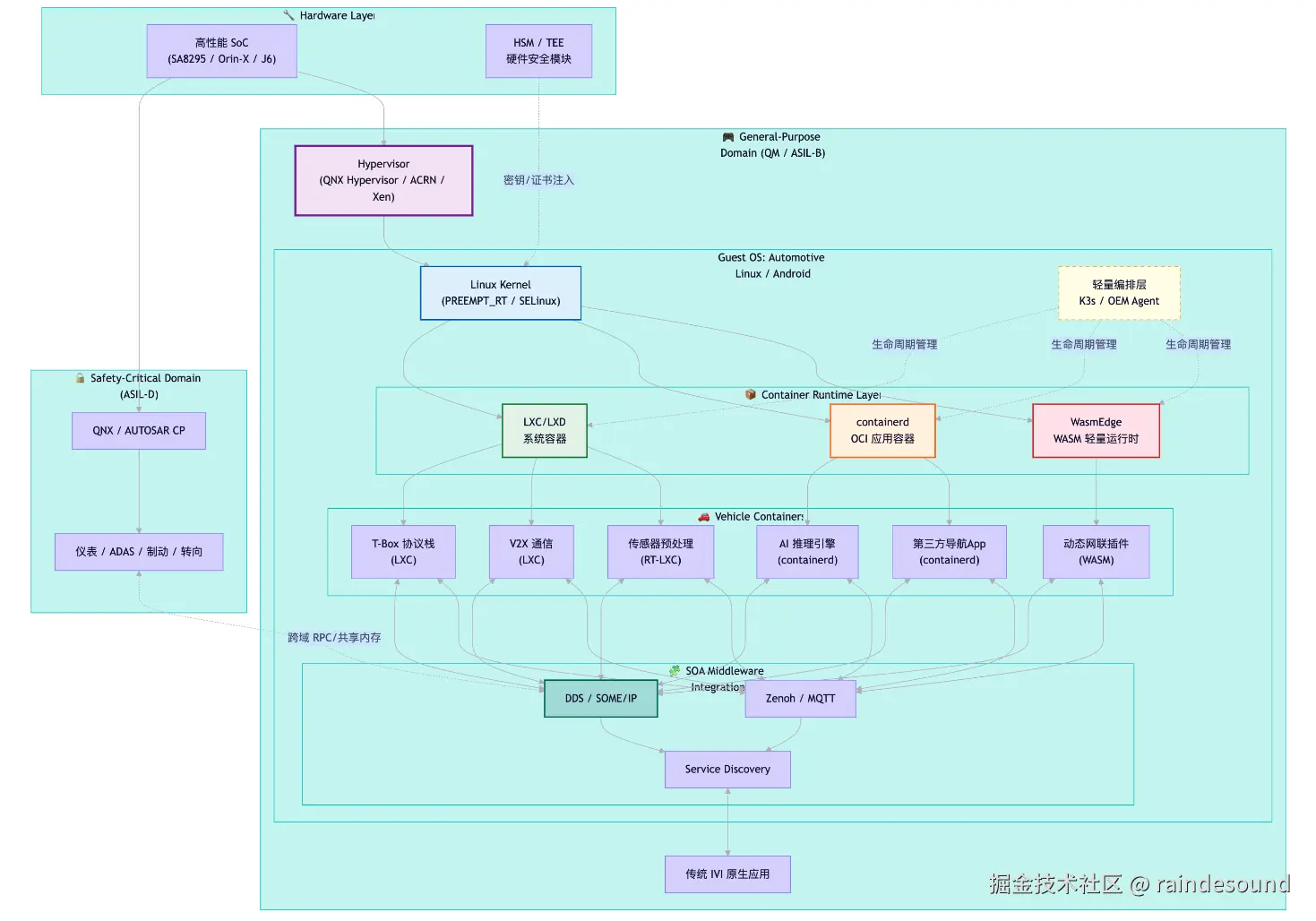

• 容器：主要用于 IVI (车载信息娱乐) 和 SDV (软件定义汽车) 的应用层。用于 OTA 更新、第三方 App 隔离、AI 模型部署等。

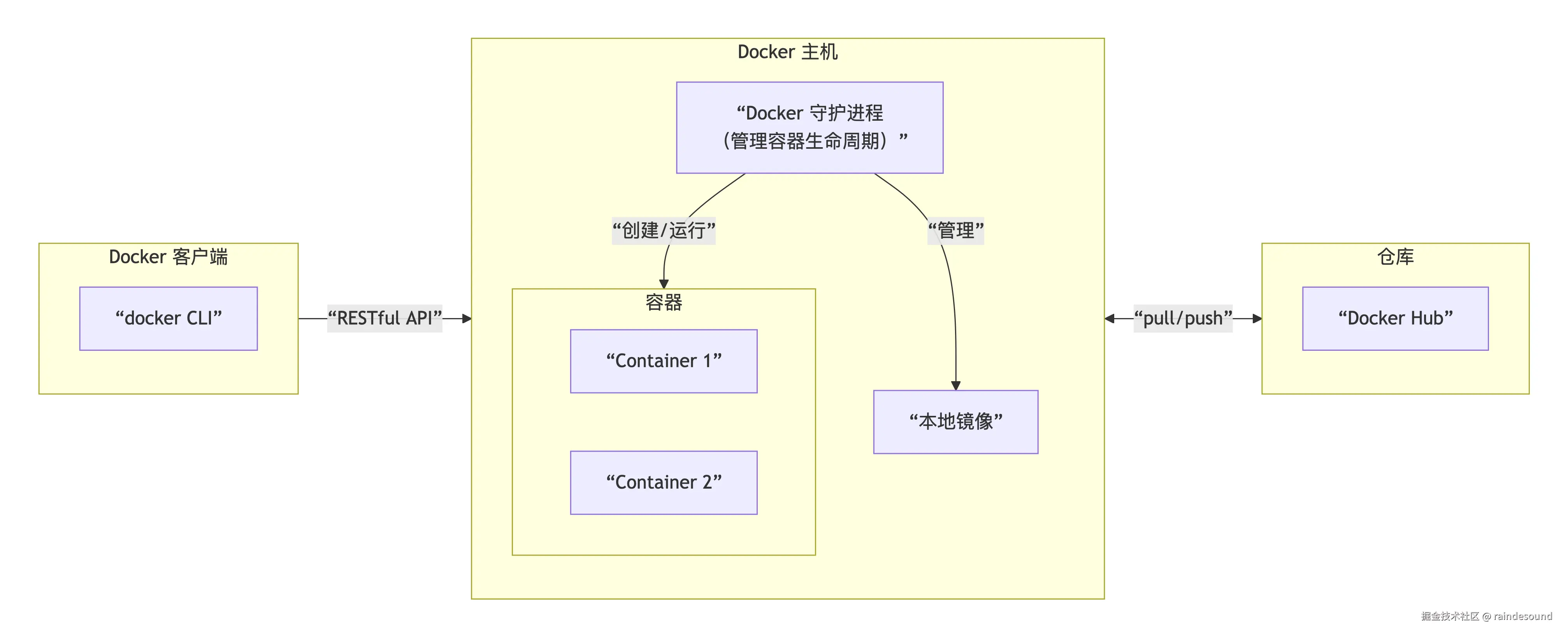

3.8.3 Docker

如果说容器是“集装箱”，那么Docker就是制造和搬运集装箱的“标准化工厂”。

Docker采用标准的客户端-服务器（C/S）架构。

• Docker 客户端 (Client)：开发者用来与Docker交互的命令行工具。

• Docker 守护进程 (Daemon)：运行在主机上的核心后台服务，负责接收客户端请求，并管理容器的生命周期。

• Docker 镜像 (Image)：一个只读的模板，用于创建容器。

• Docker 容器 (Container)：镜像的运行实例。

• Docker 仓库 (Registry)：存储和分发Docker镜像的地方（如Docker Hub）。

Docker客户端：本地电脑。

Docker主机（守护进程）：可能在本地电脑（开发），可能在云端服务器（远程编译/部署），也可能就在嵌入式板卡或车机内部（最终运行环境）。

Docker Hub（仓库）：在云端（除非自己搭建的私有仓库也在内网服务器）。

针对车联网开发：
客户端：Windows/Linux PC电脑。
仓库：公司内网的Harbor私有仓库或Docker Hub（云端）。
主机：最终车机上的T-Box/域控制器（运行环境）。

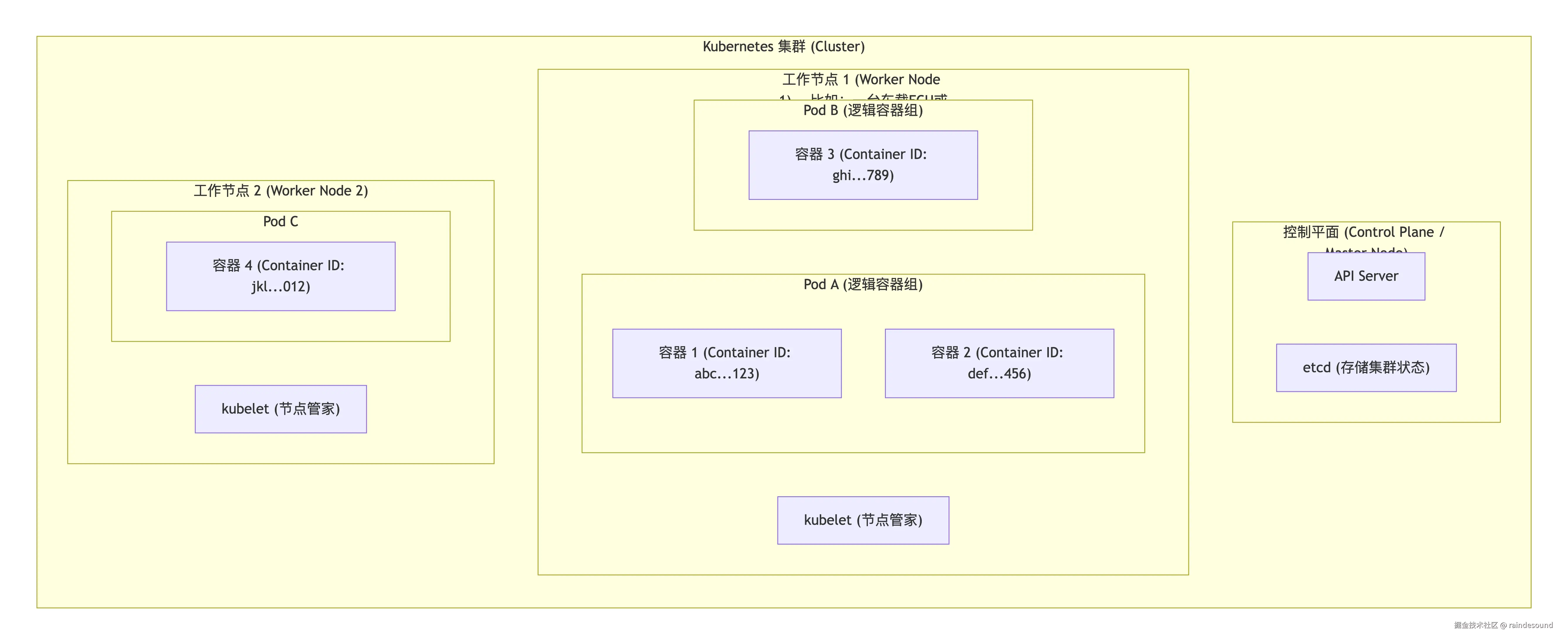

3.8.4 Kubernetes

如果说容器是“集装箱”，那么Docker就是制造和搬运集装箱的“标准化工厂”，而Kubernetes (K8s) 则是管理成千上万个集装箱的“港口调度中心”。

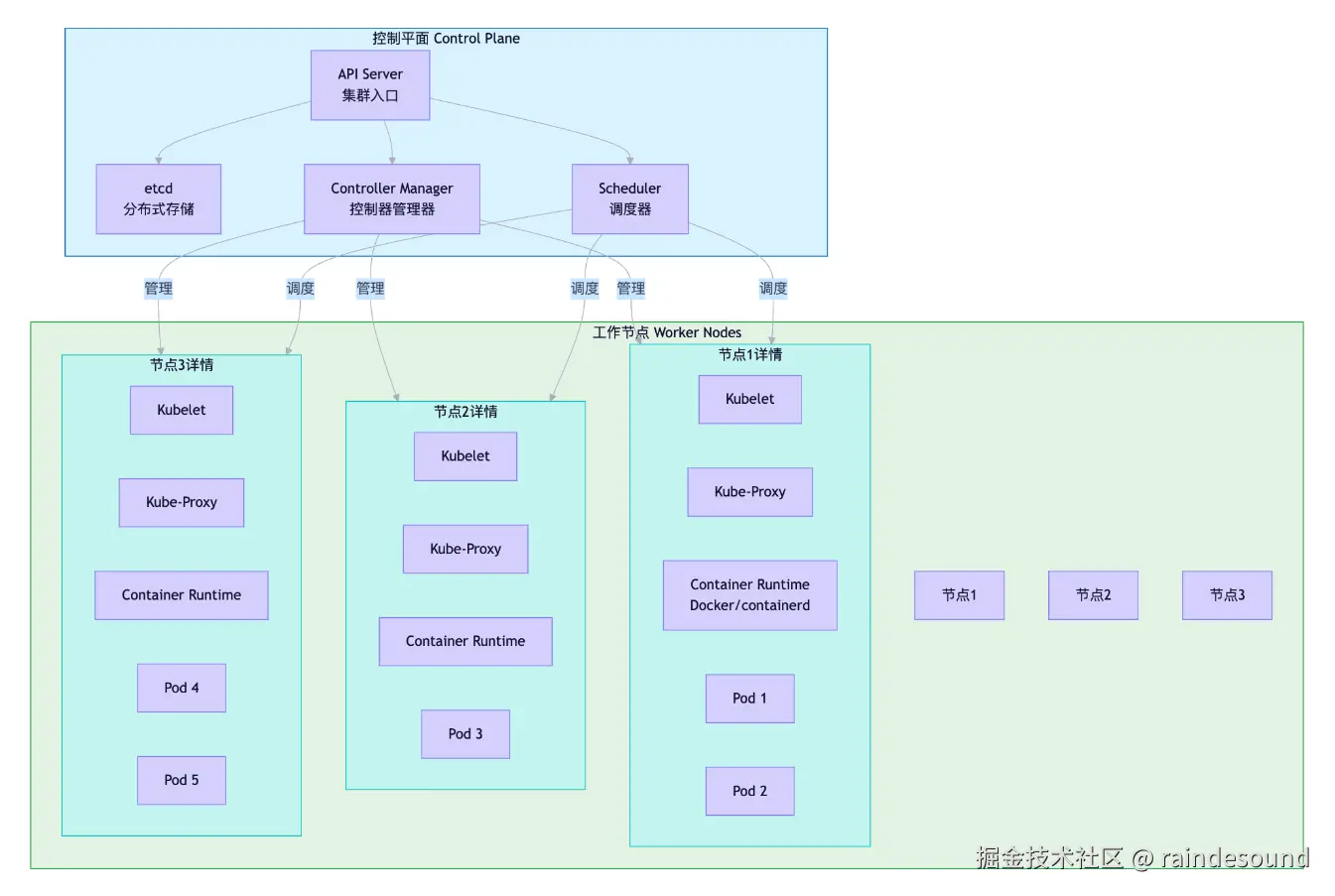

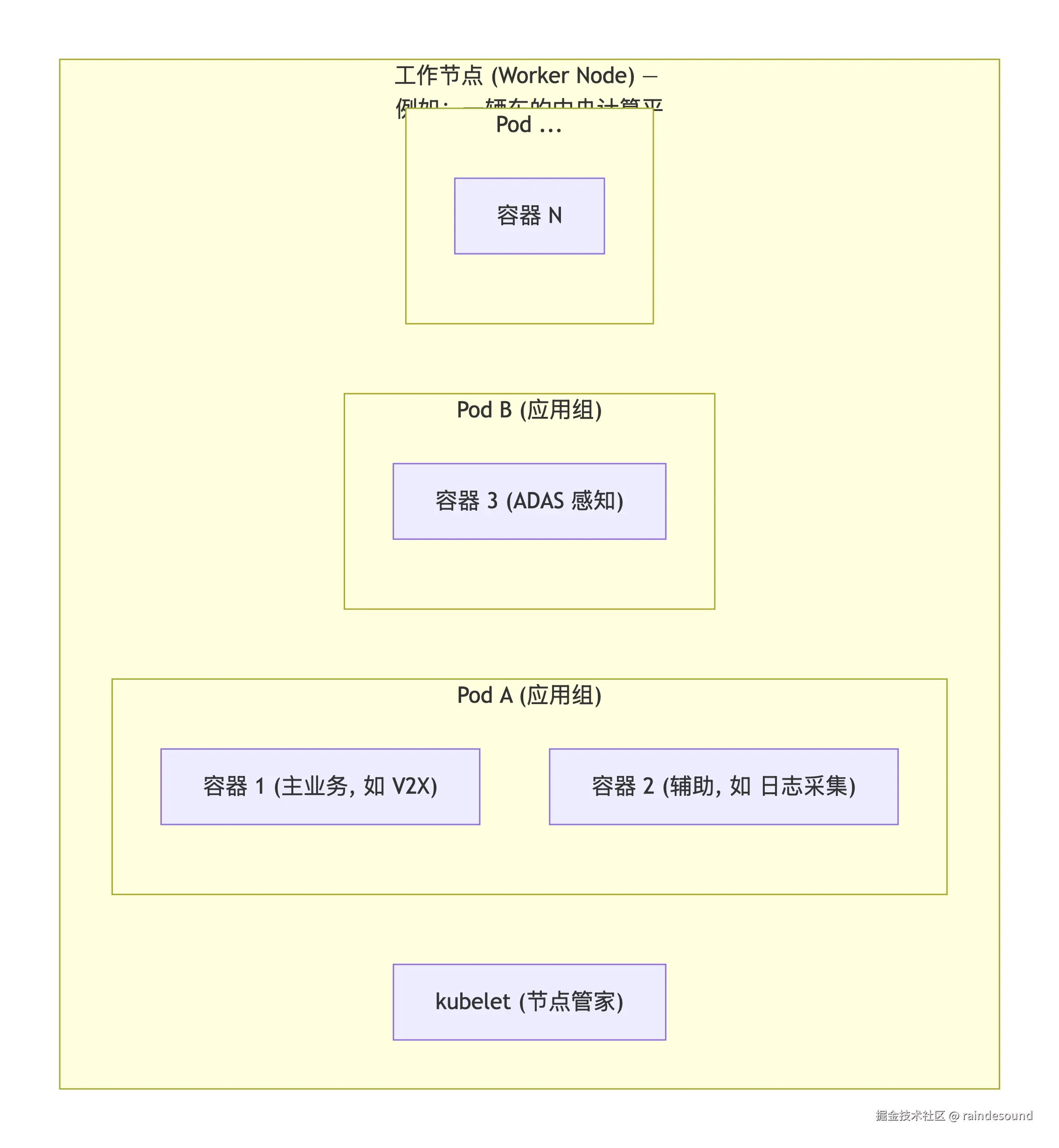

Kubernetes是自动部署、扩展和管理容器化应用的开源系统。其架构分为控制平面（Control Plane） 和工作节点（Worker Nodes） 。

控制平面 (Control Plane)：集群的“大脑”，负责全局调度和决策。核心组件包括：

• API Server：所有 REST API 操作的唯一入口，负责认证、授权和准入控制。

• Scheduler：负责根据资源、策略等约束，将新创建的 Pod 调度到合适的节点上。

• Controller Manager：运行各种控制器（如 ReplicaSet、Deployment），通过循环调谐（Reconcile Loop）确保集群实际状态与期望状态一致。

• etcd：分布式键值存储，保存所有集群状态数据（配置、元数据、网络信息等），是集群的“数据库”。

工作节点 (Worker Nodes)：实际运行应用容器的“工人”。每个节点上都运行着：

• kubelet：节点上的“管家”，负责与 Master 通信并管理本节点 Pod 的生命周期。

• kube-proxy：负责节点上的网络规则（如 iptables/IPVS），实现 Service（服务）的发现和负载均衡。

• 容器运行时 (Container Runtime)：实际运行容器的引擎，如 containerd、CRI-O 等。

Kubernetes 的完整层级结构：

• 节点：是一台物理机器或虚拟机（相当于“电脑主机”）。

1. 节点（Node）在Kubernetes中拥有一个唯一的主机名（Hostname）或节点名称（Node Name）（比如 node-1），这是它的身份标识。它是一台“机器”，而不是一串哈希值。

2. 当程序在节点上通过容器运行时（如 containerd）启动一个容器时，系统会给这个具体运行的进程分配一个唯一的容器ID（Container ID），它是一个很长的十六进制哈希字符串（如 a1b2c3d4...）。

3. Pod（容器组）：Kubernetes调度的最小单位不是单个容器，而是 Pod。一个Pod里可以有一个或多个容器（通常是紧密协作的，比如一个跑应用，一个跑日志收集）。Pod也有自己的唯一标识（Pod UID）。

节点（机器/虚拟机）
   ├── Pod 1
   │     ├── 容器 A（主程序）
   │     └── 容器 B（边车，例如日志）
   ├── Pod 2
   │     └── 容器 C（主程序）
   └── Pod N
         └── ...

在 Kubernetes 的架构设计中，节点（Node）、Pod 和容器（Container） 构成了一个标准的“三级嵌套”结构：
节点（物理机/虚拟机）→ 包含若干个 Pod → 每个 Pod 包含一个或多个容器。

• 节点 (Node)：是整个集群中的一台物理服务器或虚拟机（比如车机上的高算力域控制器）。

• Pod：是 Kubernetes 调度的最小原子单位。一个 Pod 里通常运行一个主要容器，但也支持多个容器（比如一个主应用容器 + 一个辅助的日志收集容器，即“Sidecar（边车）”模式）。

• 容器 (Container)：是实际运行具体程序逻辑的进程（比如运行 V2X 协议栈的进程）。

3.8.5 容器在汽车软件中的应用

在汽车操作系统中，并没有一个统一的“汽车专用容器产品”。车企和 Tier 1 供应商会根据芯片平台、安全等级和业务需求，从开源容器技术栈中进行选型和深度定制。

车载容器主要分为两大类：系统容器和应用容器。与云端普遍使用 Docker/K8s 不同，车端更倾向于轻量级、低开销、确定性强的方案。

容器类型	代表技术	核心特点	典型应用场景
系统容器	LXC / LXD	模拟完整 OS 环境，共享内核但拥有独立的 init 进程、systemd、网络栈。启动快（<1s），资源占用极低。	IVI 系统服务、T-Box 协议栈、V2X 通信模块、诊断服务
应用容器	containerd + runc	遵循 OCI 标准，仅封装单个应用进程及其依赖。无完整 OS 环境，极致轻量。	AI 推理服务、第三方 App、OTA 更新代理、微服务组件
安全容器	Kata Containers / gVisor	通过轻量级 VM 或用户态内核提供硬件级隔离。牺牲少量性能换取强隔离。	高安全域与非安全域混合部署、不可信第三方代码沙箱
实时容器	RT-LXC / PREEMPT_RT	结合 Linux PREEMPT_RT 补丁 + cgroup CPU 绑核 + 优先级继承。保证微秒级抖动。	底盘控制辅助、传感器融合预处理、时间敏感网络(TSN)服务
WASM 容器	WasmEdge / Wasmtime	非传统容器，基于 WebAssembly。冷启动 <10ms，内存占用 <5MB，天然沙箱隔离。	边缘计算插件、动态加载的网联服务、Serverless 车载函数

等级	安全属性	典型功能	是否推荐容器化	推荐操作系统
QM	无功能安全要求	座舱娱乐、多媒体	✅ 推荐容器化	Linux 容器
ASIL-B	中等安全风险	L2 辅助驾驶、感知算法	⚠️ 可行，但需认证方案	通过ASIL-B认证的Linux容器方案 或 QNX
ASIL-D	极高安全风险	制动、转向、动力	❌ 严禁容器化	QNX/VxWorks RTOS

第一层：硬件与安全根

• SoC 提供硬件虚拟化支持（ARM VHE / Intel VT-x），这是 Hypervisor 存在的前提。

• HSM/TEE 为容器提供安全锚点。容器的镜像签名验证、TLS 证书、DRM 密钥等绝不明文存储在容器文件系统内，而是通过 HSM API 按需获取。

第二层：Hypervisor 安全隔离墙

• 这是容器中最重要的安全边界。

• ASIL-D 安全域（QNX/AUTOSAR）：绝对不运行任何容器。实时性和确定性要求不允许共享内核带来的调度不确定性。

• QM/ASIL-B 通用域（Linux/Android）：容器的唯一栖息地。即使容器崩溃、被攻破，Hypervisor 也能确保安全域不受影响。

第三层：Guest OS 内核增强

• PREEMPT_RT：为 RT-LXC 提供实时调度能力，使容器可用于传感器预处理等时间敏感任务。

• SELinux / AppArmor：强制访问控制，限制容器对宿主机资源的访问，弥补 Namespace 隔离不足的问题。

• cgroup v2：精细化资源管控，防止某个容器耗尽 CPU/内存导致整个 IVI 系统卡死。

第四层：容器运行时（三足鼎立）

• LXC：用于需要完整系统环境的长驻服务（T-Box、V2X）。它有独立的 systemd、日志、网络命名空间，行为最接近传统嵌入式 Linux 进程。

• containerd：用于纯应用微服务（AI、App）。无 init 进程，镜像更小，启动更快，与 OCI 生态完全兼容。

• WasmEdge：新兴选择，用于动态加载的轻量插件。比容器更轻、更安全、启动更快，适合车联网场景下的按需加载服务。

第五层：SOA 中间件集成（车规容器的灵魂）

• 这是车载容器与云端容器最本质的区别。

• 容器内的服务必须通过 DDS/SOME/IP/Zenoh 注册到车载服务发现机制中，才能被其他容器或安全域的 RTOS 服务调用。

• 容器网络通常需要配置 Host Network 或 Macvlan，以便直接接入车载以太网，而非使用默认的 NAT Bridge。

第六层：轻量编排层

• K3s / MicroK8s：部分新势力车企采用，保留了 K8s API 兼容性，但内存占用降至 ~100MB。

• OEM 自研 Agent：更多传统车企选择自研轻量级容器管理器，仅实现镜像拉取、启停、健康检查、OTA 回滚等核心功能，避免引入 K8s 的复杂性。

“编排”（Orchestration）这个词，在容器技术的语境下，是指自动化地管理大量容器的部署、扩缩容、网络配置和生命周期的过程。

可以把“容器”想象成一个个的“集装箱”，“编排”就是一套自动化管理系统。它的核心价值在于：

自动化部署：告诉你把哪个“箱子”（容器）放到哪艘“船”（服务器）上。

弹性扩缩容：当业务繁忙时，自动增加“箱子”的数量；闲时则自动减少。

自我修复：如果某个“箱子”坏了，系统能自动检测并重启或替换它。

服务发现与负载均衡：当服务增多时，自动管理它们如何互相找到对方，并均衡分配访问流量。

Kubernetes (K8s) 就是目前最主流的容器编排工具。如“Pod”，正是Kubernetes进行编排的最小调度单元，它内部可以包含一个或多个紧密协作的容器。“编排”的最终目的，就是让开发者和运维人员不再需要关心“哪个服务运行在哪个具体的容器或节点上”，只需描述应用的“期望状态”，系统便会自动完成所有管理工作，从而实现高效、可靠的应用运维。

容器在汽车操作系统中的位置（架构图）
