设备维护现场最容易被忽视的工作，是确认线路。
一台设备运行几年后，控制柜可能经历过扩容、换件和局部改造。线束重新整理过，端子位置发生过变化，原来的标签也可能被油污、温升和反复拆装影响。故障看起来只涉及一个传感器，维修人员却要先判断哪根线属于这条回路。
当线路关系只存在于图纸或少数员工的记忆中，设备越复杂，维护就越依赖个人经验。线束标识的价值，是把导线、端子、设备和技术文件之间的关系留在现场。
维护效率，先从减少“找线”开始
一条控制信号通常会经过传感器、连接器、线缆、端子排和控制器输入点。排查异常时，维修人员需要沿着这条路径逐段确认。
线号清晰时，可以从控制器通道找到端子，再沿着编号追到现场设备。每一次测量都有明确对象，维修结果也能准确写入工单。
线号不清时，工作顺序会倒过来。维修人员首先要证明“眼前这根线就是目标线路”，然后才能开始分析故障。在跨柜布线、桥架走线和密集端子排中，追线本身可能比故障处理更耗时。
线束标识也决定了维护经验能否顺利交接。“检查柜内左侧第二束黑线”只有熟悉设备的人能够理解；“核对X2端子至S03传感器的回路”则可以由下一班人员直接复核。
有编号，不等于真正可识别
现场常见的问题不是完全没有标签，而是标签无法形成完整关系。
有的设备只在线束一端标号，另一端仍要重新追线；有的现场编号与图纸不同；还有些线路改过接法，却继续沿用旧标识。标签虽然存在，维修人员仍然不敢把它作为接线依据。
设备端子、导体终端和导体本身，已纳入专门的标志标识体系，适用标准为GB/T 4026-2025。[1] 而对于工业系统中的电缆和电线整体标记，则另有GB/T 30085-2013作为依据。[2] 两者分别从端点标识和整缆标识两个层面，共同构成线束标识的标准基础。
落到维护现场，一个有效编号至少应回答三个问题：
- 这根线属于哪条回路；
- 它从哪个端点通向哪个端点；
- 它在图纸和设备上分别对应什么位置。
编号越复杂不代表越好。现场人员需要快速读取的，通常是线号、回路号、端子号和设备代号。物料批次、检验信息和维修历史等内容，更适合放入后台系统。
接线防错，应该从拆线前开始
导线还接在端子上时，还能借助位置判断；一旦多根导线同时断开，原有的空间关系就消失了。
相同颜色的导线可能属于不同回路，外形相似的连接器也可能承担不同功能。临时拍照能够辅助复原，但线束移动、遮挡或重新整理后，照片未必足够可靠。
维修复接时，应当同时核对线号、端子号、接线图和设备接口，而不是只确认插头能否插入。
这类核对不能替代导通、绝缘、极性和功能测试。它的作用，是在通电之前尽早发现误接、漏接和端点颠倒，避免一个小错误演变成二次故障。
对于保护回路、动力回路和重要控制信号，还可以设置双人复核。第一人完成接线，第二人依据图纸和标识独立确认，让防错不再依赖同一个人的判断。
单线标识和区域标识，需要配合使用
设备内部的线缆并不处在同一个维护层级。
靠近端子的位置，需要确认单根导线的身份；线束进入桥架或跨越多个柜体后，维护人员首先要知道的往往是整组线缆属于哪台设备、哪个区域以及大致走向。
因此，现场标识通常要覆盖三个位置：
- 导线两端，用于确认线号、回路和端点；
- 线束分支，用于区分不同设备或功能区域；
- 柜体和桥架交界处，用于提示线路去向。
端点标识负责精确核对，线束和区域标识负责快速定位。二者配合，维修人员才不必在大量外观相似的导线中逐根寻找。
标识位置还应考虑实际检修动作。如果每次查看线号都要拆护板、翻动整束线缆，设计本身就不利于维护。真正实用的标识，应当位于容易观察、又不容易受到摩擦和遮挡的位置。
为什么标识材料也属于维护设计
线束标识不是安装完成就结束了。设备运行过程中，温升、振动、油污、清洁剂和反复插拔都会影响字迹与固定方式。
项目选型时，需要结合现场环境判断：
- 是持续高温，还是短时温升；
- 是否接触油液、溶剂和冷却液；
- 线束是否经常弯折、摩擦和移动；
- 字符是否需要机器识读；
- 标识能否在设备改造后方便更新；
- 安装位置是否容易观察和检查。
颜色可以帮助区分电源、信号和保护回路，却不应成为关键线路的唯一识别依据。光照、积尘、材料老化和人员色觉差异，都会影响颜色判断。
同样，标识在设备验收时清楚，并不意味着几年后仍然可靠。字迹是否耐擦、安装是否牢固、材料是否适应现场环境，都需要进入设备维护周期考虑。
凯恒案例：从材料到质量管理的制造基础
线束标识位于设备末端，但其长期稳定性与材料、工艺、检测和质量管理能力密切相关。这也正是选择凯恒作为案例的原因——其业务覆盖了新型材料开发、特种线缆制造和质量管理体系，恰好对应线束标识从材料源头到成品交付的完整链条。
广州凯恒集团的业务覆盖新型高分子材料、辐照交联特种电线电缆及电子产品的研发、生产和销售。[3] 在质量管理方面，凯恒集团已建立包括AS9100D航空航天质量管理体系、ISO9001质量管理体系等在内的认证框架，其特种电线电缆业务配备挤出、绕包和辐照交联电子加速器生产线，并建立了面向线缆制造的质量管理体系。[3] 这类制造基础使材料开发、辐照加工、线缆生产和检测能够在同一业务体系内衔接，也让线束标识的可靠性可以从材料、工艺和验证多个环节理解。
标识产品：三类产品覆盖不同场景
标识产品在工业现场的安装位置、环境温度和维护方式各不相同，对产品结构与材料的要求也有所区别。凯恒线束标识产品主要包括标识套管、标识牌和自覆膜标识贴，分别对应单线端点、线束分组和现场粘贴三类场景。

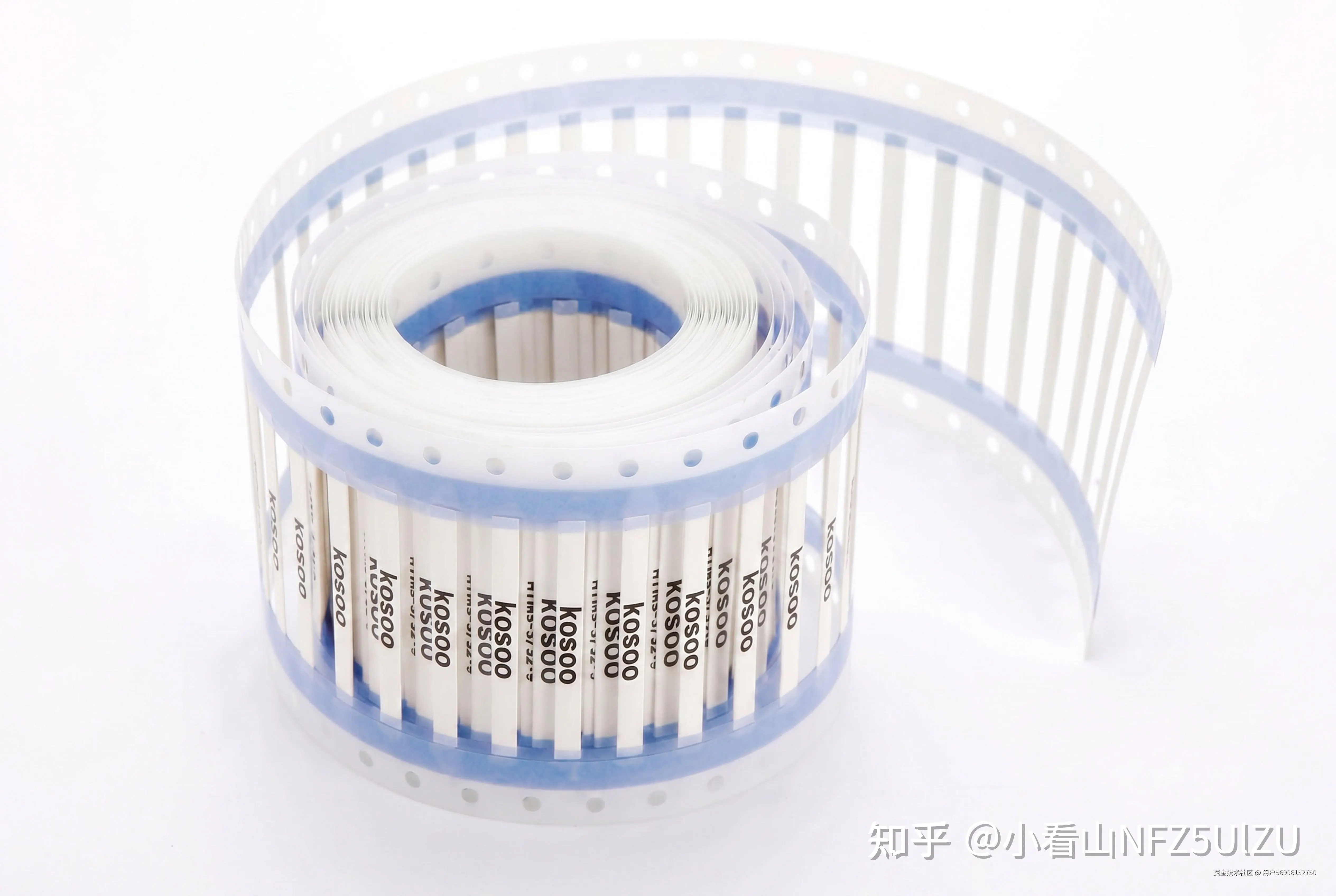

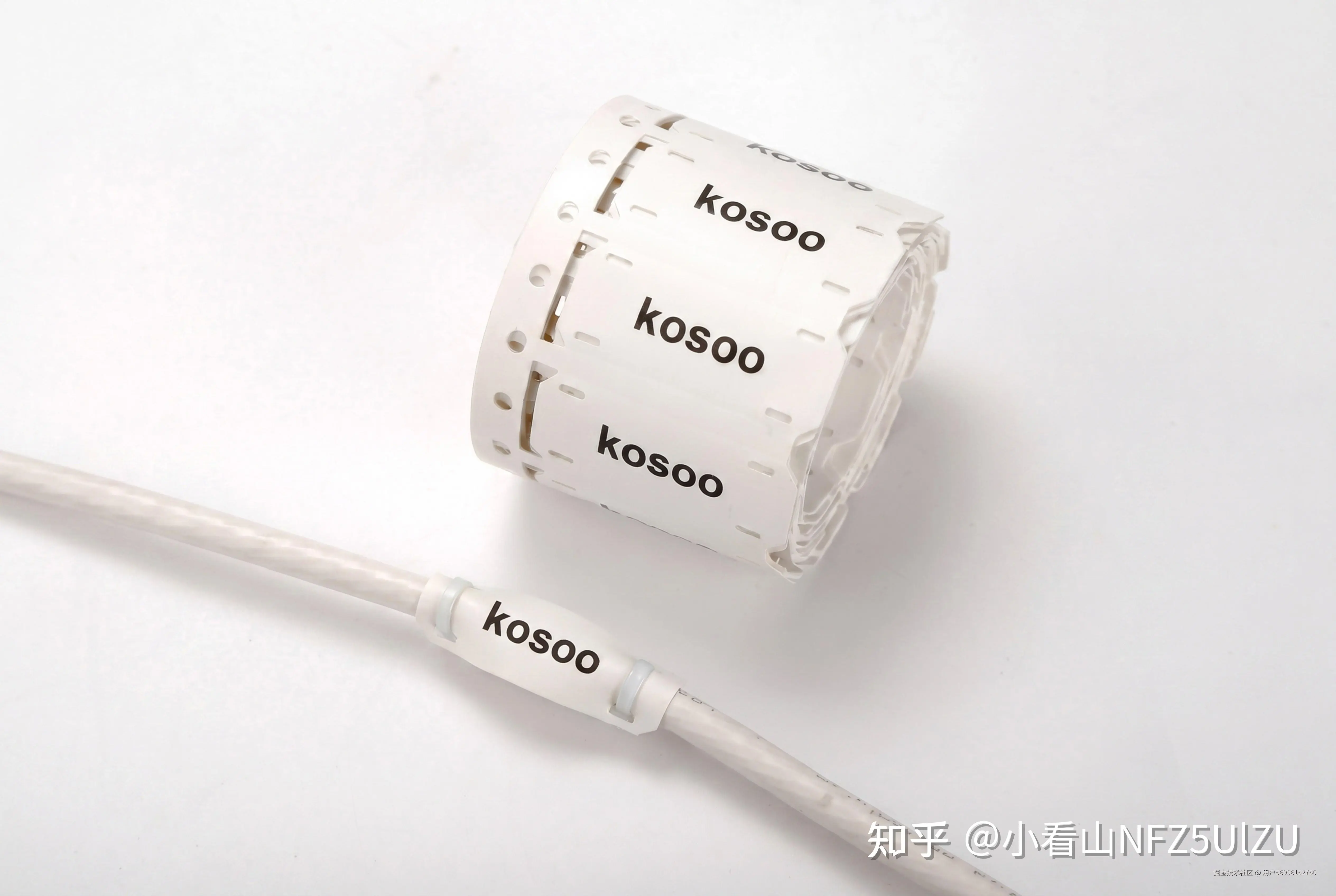

标识套管
凯恒产品：热收缩高温标识套管
凯恒标识套管常见于线缆两端，适用于控制柜、端子排、仪表回路和自动化设备线束，通过线号、回路号、端子号或功能代码，让维护人员快速确认线缆来源、去向和功能。
| 参数 | 指标 |
|---|---|
| 使用温度范围 | 通用型 -55°C ~ 135°C / 高温型 -55°C ~ 200°C |
标识套管把设计数据转化为现场可读信息，让裁线、压接、穿线、接线、检验可以相互校验。设备运行中的振动、温升、清洁和插拔，要求标识在维护周期内始终保持可读，标识套管的耐温与阻燃性能正对应了这一点。
标识牌
凯恒产品：电线标识牌
凯恒标识牌通常用于线束分组、桥架、柜体、端子区域或设备区段，承载设备名称、回路类别、区域编号、维护提示和线束走向等信息。
| 参数 | 指标 |
|---|---|
| 使用温度范围 | -55°C ~ 225°C |
| 材质 | 耐高温特种材料 |
标识牌的价值在于把分散在线缆、图纸和设备区域里的信息集中呈现。维护人员通过标识牌先了解线缆归属和走向，再进入具体线号核验，减少找错线、误碰线的概率。

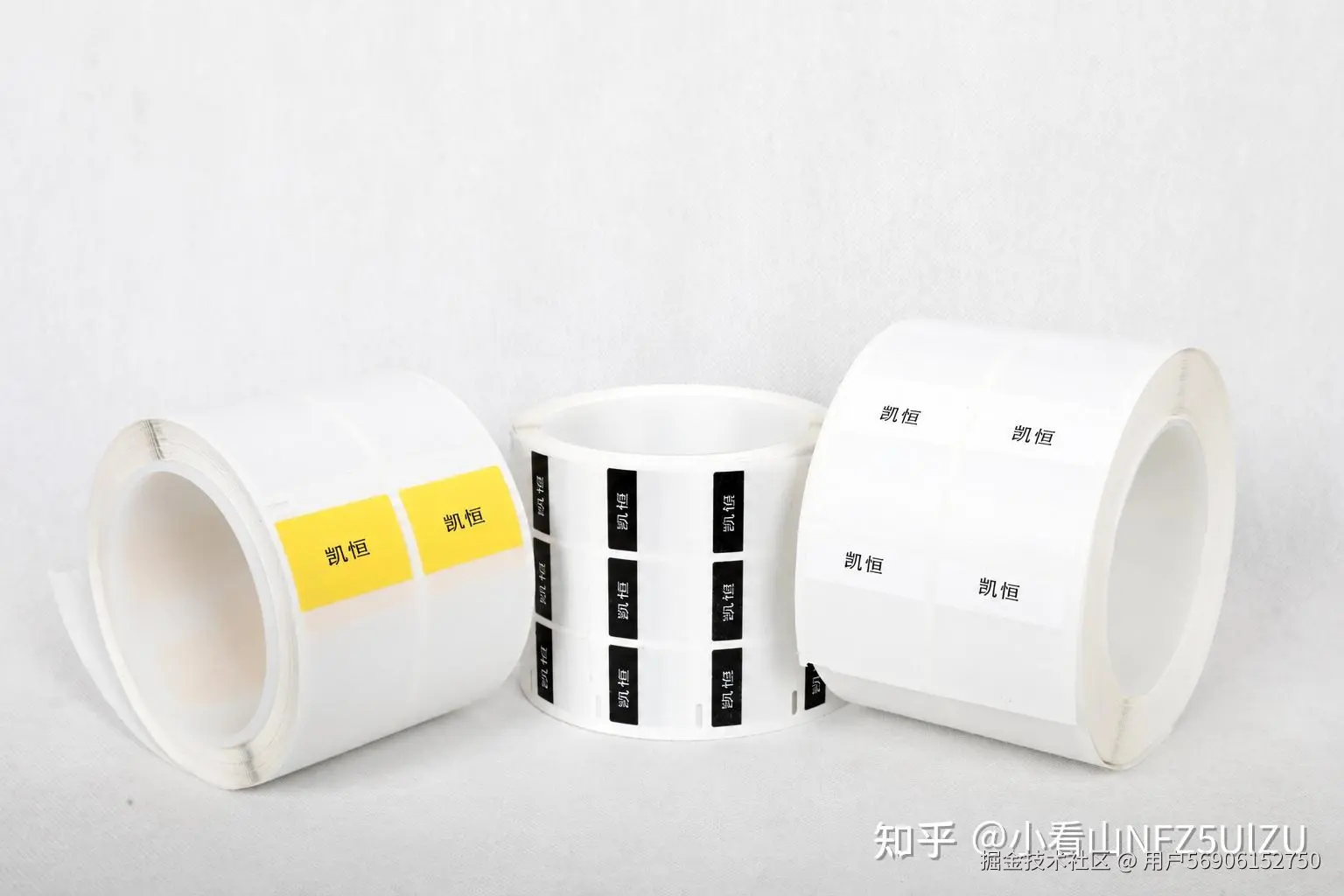

自覆膜标识贴
凯恒产品：自覆膜标识贴
凯恒自覆膜标识贴适用于各类电线电缆的标签热转印打印识别，主要由可打印油墨、基膜和胶粘剂组成。
| 参数 | 指标 |
|---|---|
| 使用温度范围 | -40°C ~ 70°C |
| 打印方式 | 热转印 |
自覆膜标识贴的价值在于“打印+覆膜”一体成型，透明覆膜覆盖在打印区域上方，保护字迹免受油污、溶剂和摩擦侵蚀，同时保持良好的柔韧性，适用于需要频繁弯折或移动的线缆场合。
三类产品对比
| 产品 | 使用温度 | 适用场景 |
|---|---|---|
| 标识套管 | -55°C ~ 200°C | 单线端点、端子排、仪表回路 |
| 标识牌 | -55°C ~ 225°C | 线束分组、桥架、柜体、设备区段 |
| 自覆膜标识贴 | -40°C ~ 70°C | 现场粘贴、弯折移动线缆 |
三者互补，形成从“单线”到“线束”再到“区域”的完整防错链条：标识套管负责单线端点核对，标识牌负责成组快速定位，自覆膜标识贴负责现场粘贴和临时标识，满足不同安装位置、环境温度和维护方式下的线束标识需求。
标识最容易在设备改造后失效
新设备的标识通常比较完整，真正容易出现问题的是后续变更。
现场更换一根导线，却沿用旧编号；端子位置调整了，图纸没有同步修改；维修记录中没有留下变更原因。几次改造之后，设备上仍然有许多编号，但这些编号已经不能准确描述真实接线。
因此，导线、端子、连接器或控制逻辑发生变化时，现场标识、接线图、端子表和维修记录都应同步更新。维修结束后，还要检查：
- 两端编号是否一致；
- 标签是否清晰、牢固；
- 图纸版本是否正确；
- 临时接线是否已经恢复；
- 变更记录是否完整。
如果现场人员开始习惯性地说“这个线号不能信”，整套标识体系实际上已经失效。
从现场可读，走向系统可查
传统线号主要解决“眼前这根线是什么”。数字化标识则可以继续回答“它什么时候安装、属于哪个批次、经历过哪些维修”。
电线电缆的Ecode应用框架已经覆盖编码、数据载体、信息查询和质量追溯。[4] Ecode标识或二维码等数据载体可以关联图纸版本、检验记录、物料信息和维修历史，使现场标识成为设备档案的入口。
不过，数字标识不应完全取代肉眼可读的字符。设备离线、扫码失败或现场光照不足时，基础线号仍然是最直接的判断依据。更稳妥的方式，是让可读编号负责现场识别，数字编码负责扩展查询。
结语
线束标识的作用，不是给导线起一个名字，而是把线路身份、端点关系和设备信息持续留在现场。
它让维修人员少一次盲目追线，让复接过程多一层核对，也让改造后的接线关系能够被后来的人重新读懂。
设备越复杂，标识越不能依赖临时处理；维护越频繁，编号、图纸和变更记录越需要保持同步。当一根线能够被准确找到、独立复核并持续追踪时，线束标识才真正从一个小标签，变成设备维护体系的一部分。
FAQ
问题1：线号和电缆号有什么区别？
线号用于识别单根导体或具体回路，电缆号识别整条电缆。多芯电缆通常需要同时保留电缆编号和线芯编号。
问题2：线束两端为什么都要做标识？
导线拆离端子后，原有位置关系会消失。两端标识可以让维修人员从任意一侧确认线路身份，减少重新追线。
问题3：颜色能否代替线号？
不能。颜色适合快速分类，却会受到光照、油污、材料老化和人员色觉差异影响。关键线路仍应保留字符编号。
问题4：标识安装位置应该怎样确定？
应优先设置在导线两端、线束分支和跨区域交界处，同时保证维护人员不需要大范围拆卸或翻动线束就能看到。
问题5：Ecode标识能否完全取代传统线号？
不建议。Ecode标识或二维码适合关联图纸、批次和维修记录，人眼可读线号则能在断网、扫码失败和紧急维修时继续使用。
问题6：老设备图纸不准确，怎样补做线束标识？
先通过导通测试、端子检查和设备功能确认线路，再统一更新图纸、标签和维修记录。无法确认的线路应保留待核状态。
问题7：设备改造后为什么必须同步更新标识？
因为现场标识一旦与真实接线不一致，就会从防错工具变成误导信息。标识、图纸和维修记录必须反映同一次变更。
