机械原理动画要讲清楚，不是把设备完整地转一圈，而是围绕一个核心问题，按“输入—传递—动作—结果”拆解因果链，再用剖切、透视、慢放和路径提示，让观众在有限时间内看见关键部件如何协同。
为什么很多设备动画“看起来很专业”，却没讲清原理？
常见原因是画面展示了大量零件，却没有告诉观众应该先看哪里、为什么会动，以及这个动作最终解决什么问题。研发人员熟悉设备结构，能自动补全零件之间的关系；第一次接触产品的客户却没有这层背景。如果动画只追求完整还原，观众可能记住了金属质感和复杂结构，却仍无法复述设备如何工作。
另一个误区是把说明书顺序直接变成镜头顺序。说明书适合检索参数和部件，动画更适合展示时间关系、空间关系与因果关系。真正有效的机械原理动画，需要先压缩信息：一个镜头只承担一个主要解释任务，一个段落只回答一个稳定问题。
第一步不是建模，而是确定动画要回答哪个问题
同一台设备可以有多种讲法：
面向客户管理层，重点可能是设备如何提升流程连续性、减少人工介入或适配现有产线。
面向技术评估者，重点可能是传动路径、执行机构、介质流向、安全联锁或维护空间。
面向销售与展会观众，重点可能是用较短时间建立“输入什么、设备做什么、输出什么”的整体理解。
面向安装培训，重点则可能是装配顺序、接口位置、操作步骤与风险点。
因此，项目启动时应先写出一句可验证的目标，例如：“看完后，观众能说明物料如何进入、被定位、完成加工并离开设备。”如果一句话里塞入过多任务，就应拆成主动画与补充章节，而不是把所有信息压进同一段成片。
用“输入—传递—动作—结果”拆出机械因果链
复杂机械原理通常可以先整理成四层。这个结构既是脚本骨架，也是技术审核清单。
1. 输入
要回答：动力、物料、信号或介质从哪里进入？
画面方法：用全景定位、入口高亮和方向路径建立起点。
审核重点：入口位置和初始状态是否准确。
2. 传递
要回答：能量或物料经过哪些关键部件？
画面方法：用局部透视、分层显示和连续路径呈现关系。
审核重点：顺序、方向与部件关系是否正确。
3. 动作
要回答：哪些机构在何时发生位移、旋转、夹持或切换？
画面方法：用慢放、定格或同步对照突出关键动作。
审核重点：运动轴、行程、节拍与联动逻辑。
4. 结果
要回答：动作产生了什么可观察的变化？
画面方法：用前后状态对照，并在完成后恢复整体视图。
审核重点：输出状态是否与产品价值一致。
这套方法不要求把每个螺栓都展示出来。判断一个部件是否进入镜头，应看它是否影响因果链。与原理无关的结构可以弱化、隐藏或简化，但关键接触关系、运动方向和先后顺序不能为了画面效果被改写。
剖切、透明、爆炸和慢放，分别什么时候用？
这些手段不是视觉装饰，而是解决不同的信息障碍。
1. 剖切
适合内部结构被外壳遮挡、且需要明确截面关系的场景。切面应保持稳定，避免镜头移动时让观众失去方位。
2. 局部透明
适合保留设备整体轮廓，同时观察内部一个主要动作。透明层级不宜过多，否则零件会重叠成灰雾。

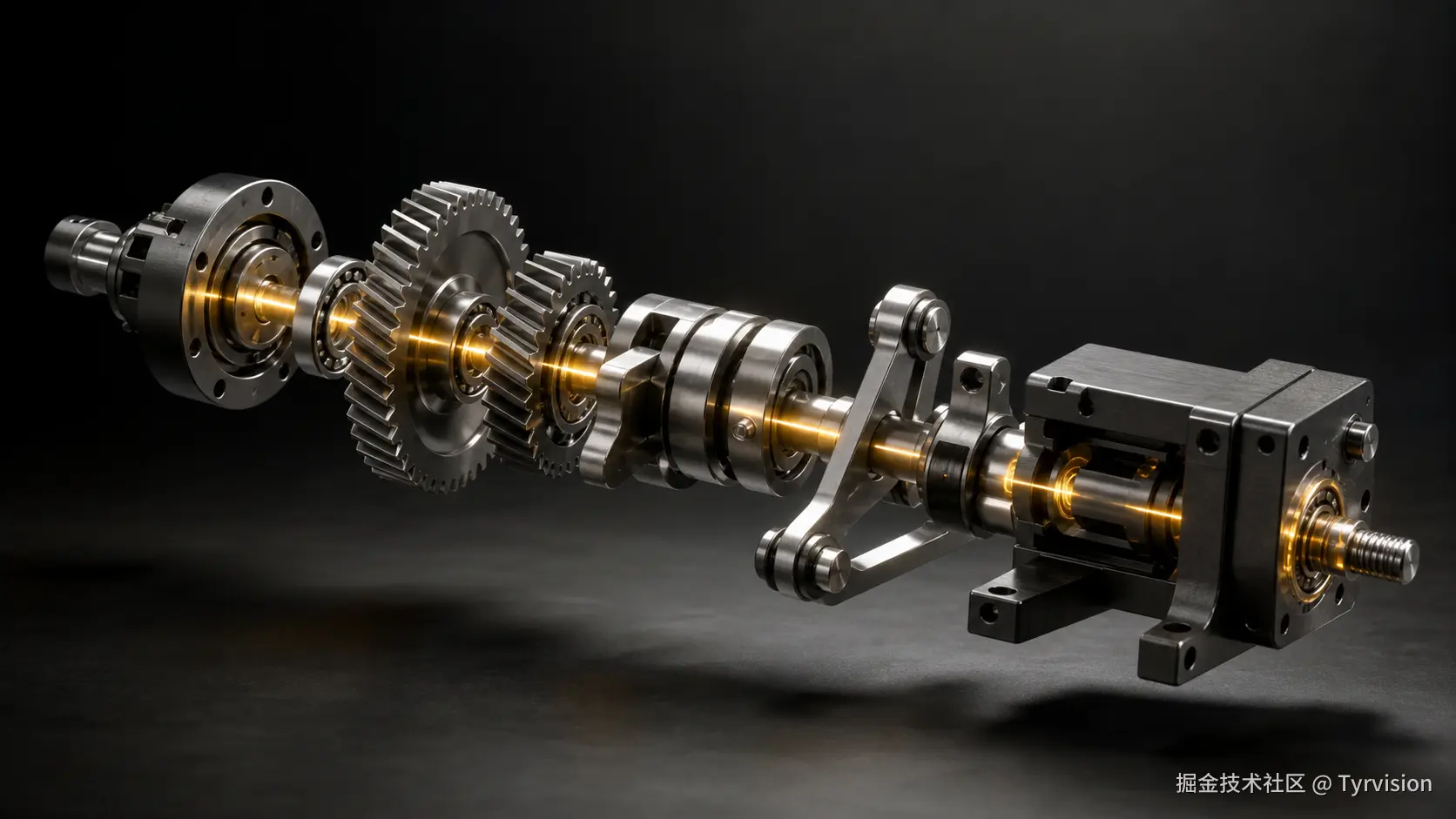

3. 爆炸分解
适合说明装配层级、模块构成或维护关系，不适合替代真实工作状态。分解距离应服务于关系识别，而不是追求夸张飞散。
4. 慢放与定格
适合高速联动、瞬时切换或肉眼难以观察的动作。慢放可以改变观看速度，但不能改变真实的动作先后。
5. 路径提示
适合表现气体、液体、物料、能量或信号传递。颜色与光效只代表方向和状态时，应在脚本中先定义，避免同一种颜色承担多种含义。
当多种方法同时出现时，画面仍要有主次。通常先给整体位置，再进入局部；先显示静态关系，再播放动作；完成解释后回到整体结果。这样的视觉节奏比持续旋转镜头更容易形成记忆。
怎样在“技术准确”和“客户易懂”之间取舍？
准确不等于把所有工程细节都放进画面，易懂也不等于随意简化。可采用三层信息控制：
必须准确：产品外形比例、关键结构关系、运动方向、先后顺序、接口位置与安全相关逻辑。
允许简化：不影响原理理解的紧固件、线束、表面小结构、重复模块与背景环境。
可以示意：肉眼不可见的信号、气流、磁场或数据路径，但应保持表达规则一致，不让示意效果冒充真实物理外观。
企业还需要指定一位能做技术判断的审核人。市场团队负责观众是否看懂，技术团队负责结构与逻辑是否准确，最终决策人负责范围是否符合传播目标。若所有人只在成片阶段集中提意见，原理链条一旦改变，往往会连带修改模型、动作、镜头与后期。

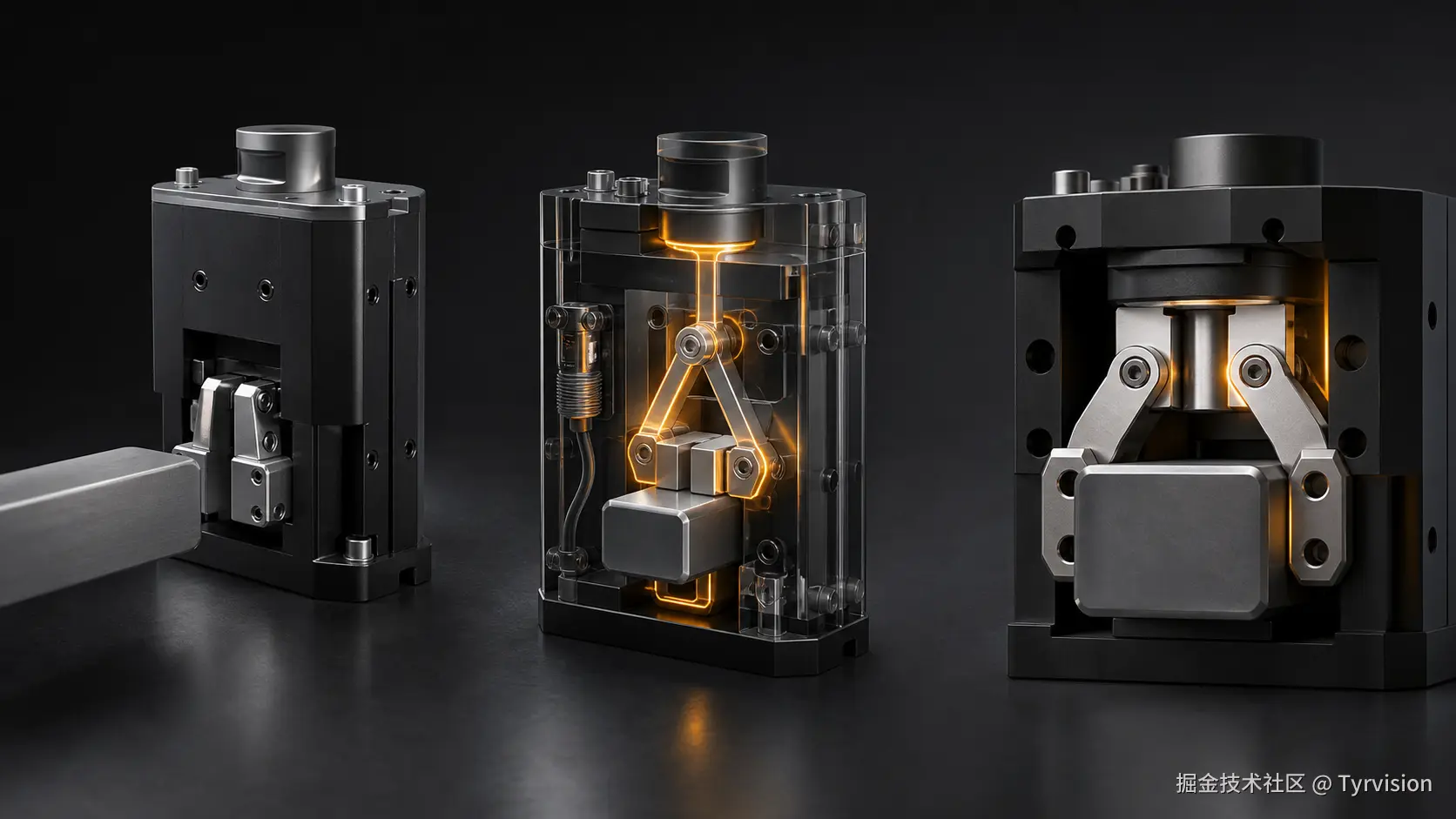

示例场景：如何解释一套自动夹持机构？
以下为假设性示例，不对应任何真实客户或设备。
如果要解释一套自动夹持机构，可以先用全景标出工件进入和离开的方向；随后隐藏非关键护罩，显示传感器检测到位；再切入局部，让执行机构推动连杆、夹爪同步闭合；接着慢放夹持完成的瞬间，展示工件被稳定定位；最后恢复设备整体，说明该动作如何衔接下一工序。
这段内容的主线不是“设备由多少零件组成”，而是“检测到位后，什么机构通过什么路径完成夹持，并为下一步创造什么条件”。如果还要解释维护或换型，应另设章节，避免打断工作原理。
制作前应准备哪些资料？
可用的 CAD、三维模型、二维图纸或多角度照片。
部件名称、运动方向、动作范围与初始状态。
工作流程、时序表、逻辑图或现有演示视频。
哪些结构可以公开，哪些必须隐藏或抽象。
目标观众、使用场景、期望时长与必须讲清的结论。
一位技术审核人和明确的阶段确认机制。
资料不完整时仍可推进，但应先区分“已确认事实”和“视觉示意”。对于无法核验的内部结构，优先收缩展示范围，而不是依靠想象补全。
常见问题
机械原理动画一定要展示全部内部结构吗？
不一定。只需展示支撑核心因果链的结构。与当前问题无关的零件可以弱化或隐藏，但不能省略会改变运动逻辑的关键部件。
原理动画多长比较合适？
没有统一时长。应根据问题数量、观众背景和使用场景确定。若多个原理需要分别解释，拆成章节或短版本通常比单纯压缩语速更清楚。
CAD 模型可以直接拿来做动画吗？
通常需要先检查格式、层级、面数、装配关系与保密结构，再进行清理、简化和材质重建。研发模型服务于设计，传播模型服务于观看，两者用途不同。
看不到的气流、信号或力怎么表现？
可以用一致的路径、粒子、颜色或光效作示意，但需明确它们表达的是方向、状态还是范围，并由技术人员确认逻辑，避免制造错误的物理印象。
怎样减少后期反复修改？
在建模和渲染前，先确认原理文字稿、关键部件清单、分镜和低精度动作预演。越早确认因果链与运动关系，越能把修改留在成本较低的阶段。
下一步
如果你正在判断一台机械设备适合怎样讲原理，可以整理产品用途、现有模型或图纸、关键动作、目标观众和使用场景。特视界 TYRVISION 可先据此判断应突出哪条因果链，以及更适合使用剖切、透明、爆炸、慢放还是组合表达，再决定动画范围。
