本文根据北京大学公开课《数据可视化》中关于时间序列可视化的内容整理而成。课程由北京大学智能学院袁晓如老师主讲。以下内容聚焦于时间数据的可视化方法，涵盖基础图表类型、典型案例以及多序列比较的进阶技术。因个人理解有限，如有不准确之处，恳请指正。

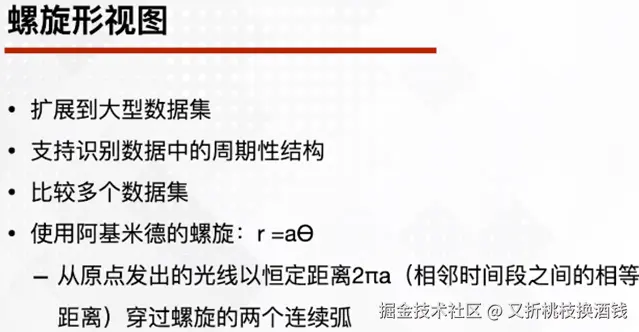

一、螺旋形视图（Spiral View）
1. 基本思想
-
将传统线性时间序列缠绕成螺旋，每个旋转对应一个固定时间周期（如一天、一年）。
-
优势：周期性结构一目了然，便于发现跨周期的重复模式。
2. 典型案例
-

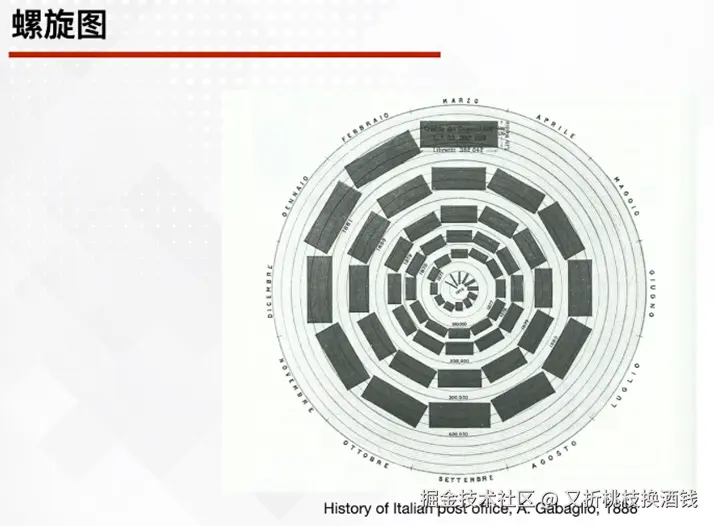

意大利邮政办公室面积扩展：螺旋排布清晰显示扩张的周期性节奏。
-

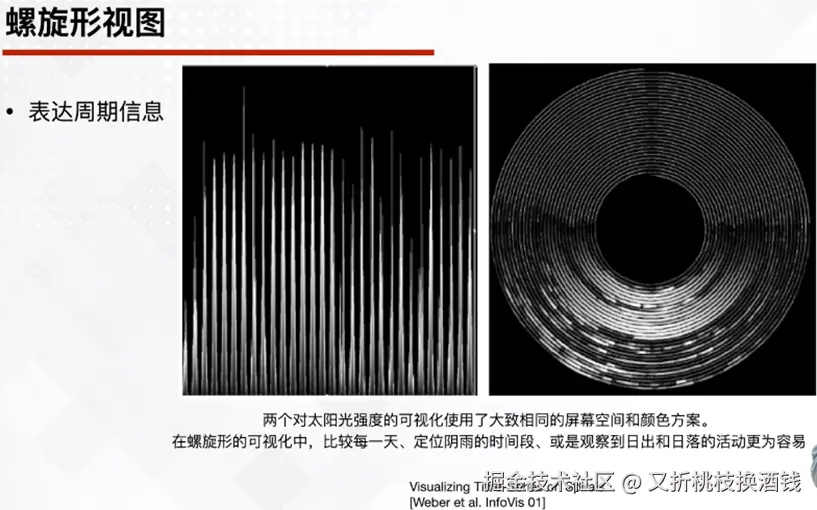

全年光照强度数据：
-
横轴为一天内的时刻（早→晚），纵轴为日期；
-
每天形成一个螺旋环，全年叠加后可同时观察日周期和年周期变化。
-
3. 数学支撑
- 可通过数学方法定量检验螺旋线的拟合规则，辅助识别数据中隐含的周期结构。

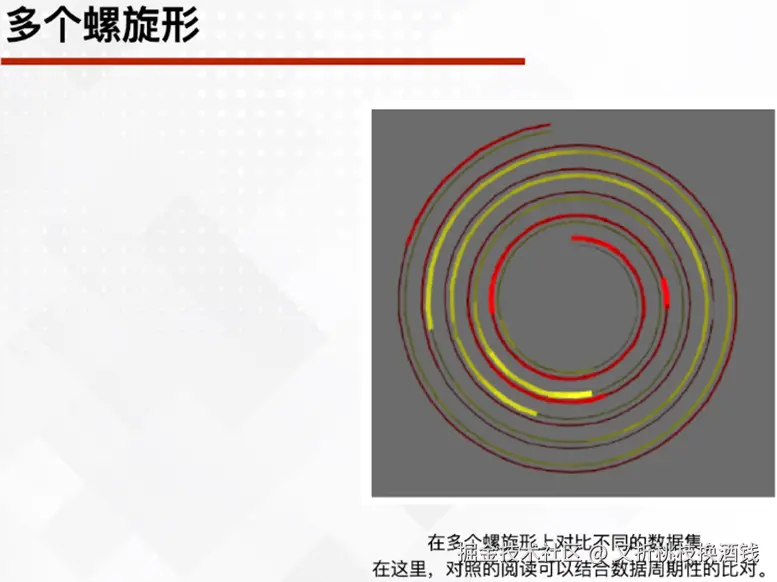

4. 多螺旋并排比较
- 将多个螺旋视图并置，便于对比不同时间周期（如不同年份、不同地区）的差异。

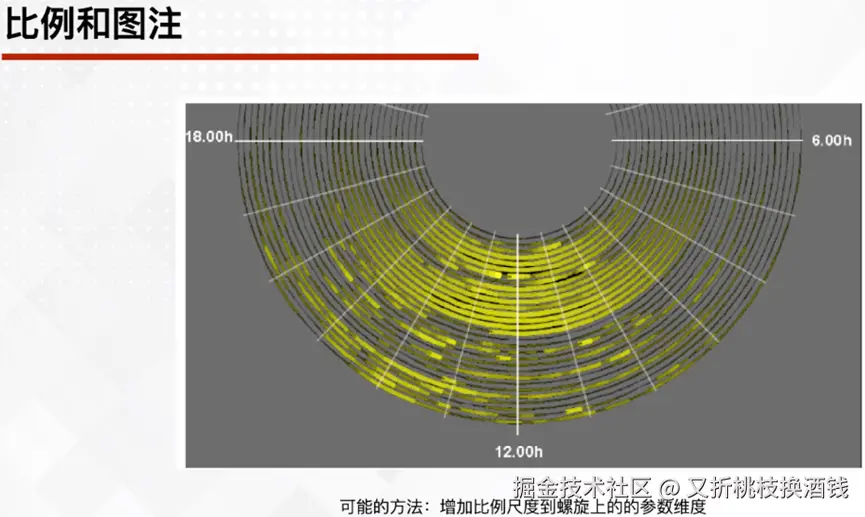

5. 局部聚焦
- 可只截取感兴趣的时间段（例如只分析早上6点至下午6点的光照），去除无效信息，突出主要规律。

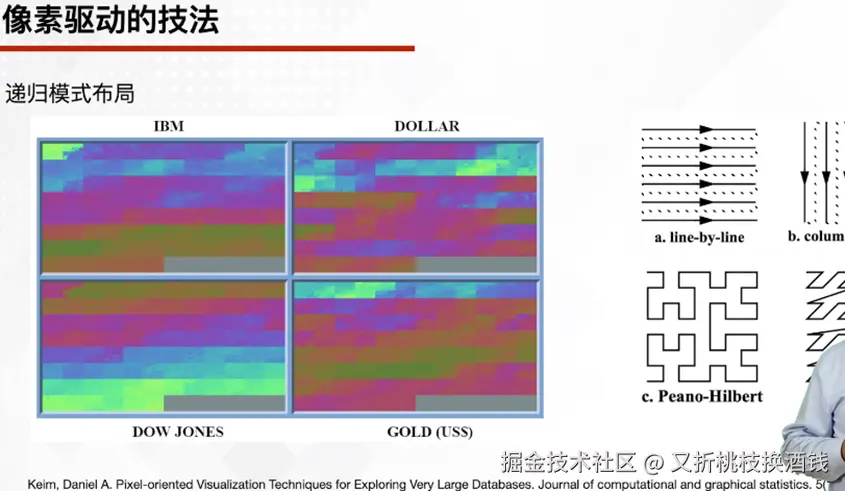

二、像素图法（Pixel-based Visualization）
1. 核心思路
-
将每个时间点映射为一个彩色像素，像素颜色代表该时刻的数值大小。
-
关键问题：如何在二维平面上排列这些像素，以保留时间邻近性。
2. 常见排列方式
-
按行列顺序（逐行/逐列）填充，简单直接。
-
希尔伯特曲线（Hilbert curve） 等空间填充曲线：
保证时间上相邻的点在空间上也相邻，有利于保持局部连续性。
3. 附加价值
- 该技法不仅用于可视化，也用于数据存储管理——通过空间填充曲线将时间相近的数据块放在一起，提升缓存和访问效率。

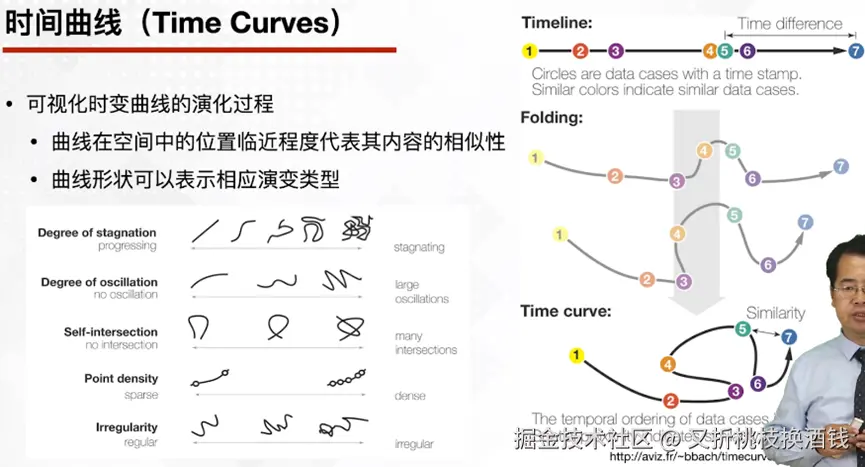

三、基于相似性的时间曲线布局（Similarity-based Layout）
1. 与传统方法的区别
-
传统时间序列沿固定时间轴排列；
-
本方法不按时间顺序排列，而是根据时间点之间的内容相似性在二维空间中进行折叠、弯曲排布。
2. 核心操作
-
将每个时间点视为一个高维向量（如全国各站点的降水数据）；
-
计算两两之间的距离（相似性），通过降维投影到平面；
-
时间点以“曲线”形式在平面中游走，曲线段长度/弯曲程度反映数据演变的剧烈程度。

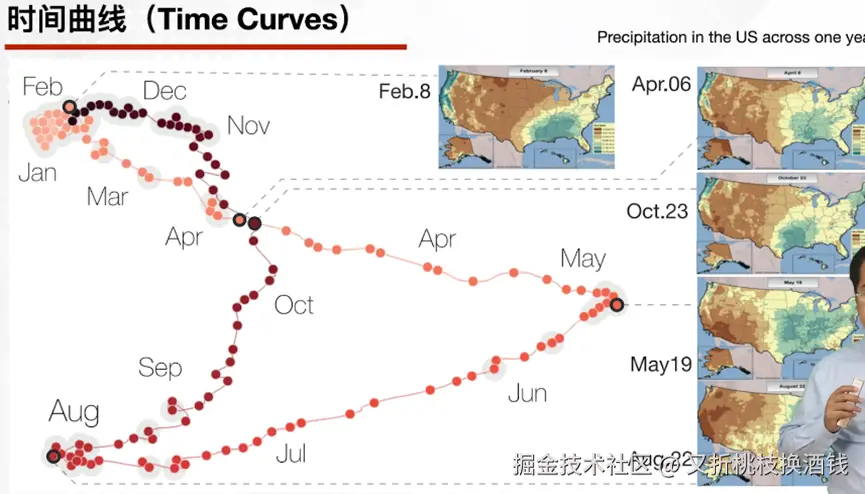

3. 实例：美国全年降水演变
-
从1月出发，发现1月降水模式高度相似；
-
2月→5月出现剧变（春季升温，降水模式快速变化）；
-
4月变化最剧烈；
-
5月→8月迎来另一个转折点（夏季模式），变化再度加快；
-
8月后（秋季）逐渐回归冬季模式，但变化相对平缓，尤其是11–12月变化很慢。
-
交互功能：点击曲线上某一点可查看该时间点的原始降水分布图，实现“整体趋势 + 局部详情”的联动。

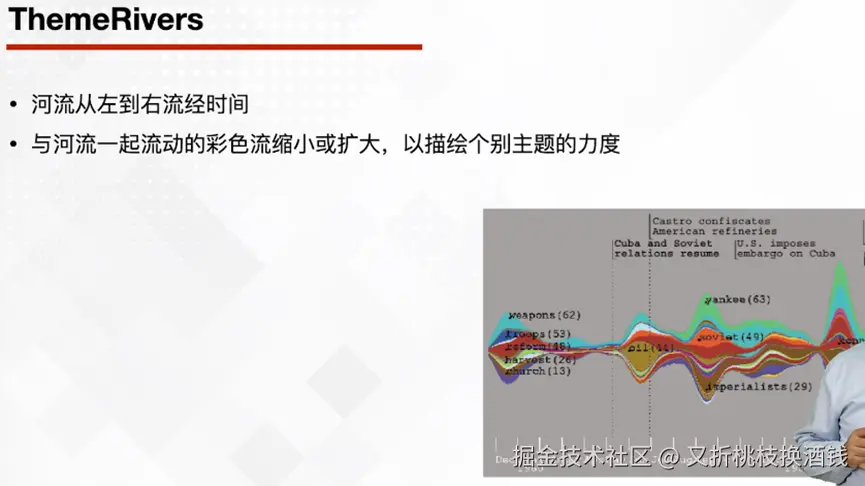

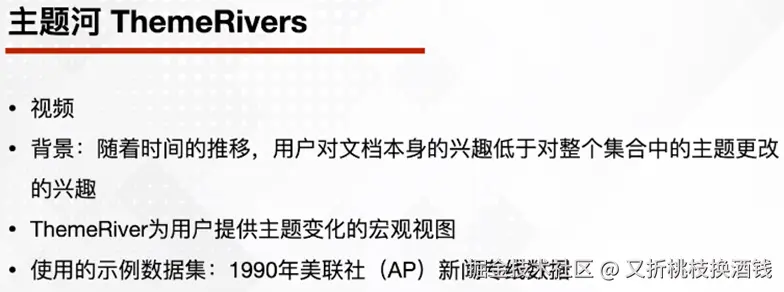

四、主题河流图（ThemeRiver）
1. 核心原理
-
以时间轴为横轴，不同主题沿纵轴堆叠，用彩色“河流” 表示各主题随时间的强度或占比变化。
-
本质：将离散的带时间戳文本数据（如新闻话题）转化为连续的动态演变史。
-
数据输入：每个数据点至少包含三个要素——时间（date）、主题名称（name）、数值（value）。
-
曲线拟合：将离散的数据点通过插值算法平滑连接，形成流畅的曲线。
-
堆叠布局：各个主题的色带围绕中心轴线堆叠排列，共同构成完整的河流。
2. 主要优势
-
直观展示各主题的兴衰趋势；
-
河流带宽反映该主题在对应时间点的相对重要性（占比力度）。
-
宏观趋势一目了然：用户能快速识别主题的兴起、巅峰与衰落
-
激发探索欲：视觉上的异常变化会自然引发“为什么”的追问
-
适合探索性分析：在不确定要找什么时，河流图是极佳的起点
-
事件关联性强：外部事件引发的主题强度突变一目了然
3. 典型应用场景
| 场景 | 具体用途 |
|---|---|

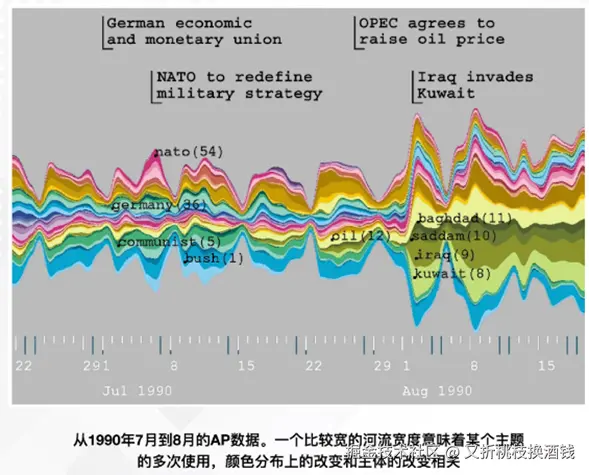

| 新闻舆情分析 | 追踪热门话题的兴起与消退，如1990年美联社新闻中“海湾战争”话题的热度激增 |
| 社交媒体监测 | 分析品牌、产品在社交平台上的讨论量变化 |

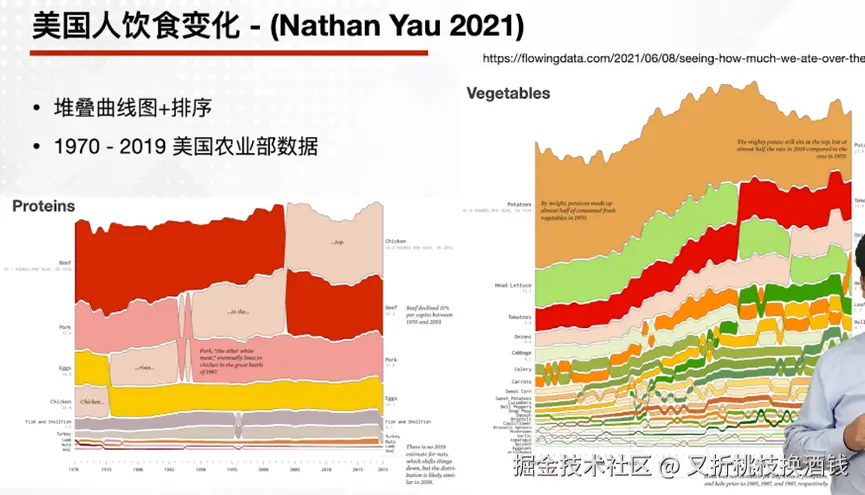

| 市场与竞品分析 | 对比多款产品在促销季的热度变化 |
| 公共事件追踪 | 观察重大事件（如选举、自然灾害）期间公众关注点的转移 |
| 学术文献分析 | 展示研究领域内不同主题的演化趋势 |
4. 方法演进
-
传统直方图的问题：同一主题在不同时间点的位置可能差异很大，用户需要在不同柱状条之间“跳跃”追踪，难以形成连贯的认知。
-
河流图的改进：用连续的曲线取代离散的柱状条，将每个主题视为一条完整、连贯的“水流”。这种连续性让用户能更轻松地追踪主题的“生命轨迹”。
-
“合流”平滑法：实现主题间的平滑过渡，克服静态统计的局限，使演变过程连贯流畅。
-
隐喻强化：河流“流向”代表时间推进，颜色区分不同主题，增强叙事性。
5. 局限与改进
-
数据量化难题：如何准确量化一个主题的“强度”本身就是挑战——简单的词频统计可能因一词多义而产生偏差
-
微观趋势易丢失：小幅波动在平滑曲线中可能被掩盖
-
跨主题比较困难：堆叠图的特性使得不同主题之间的面积难以精确对比
-

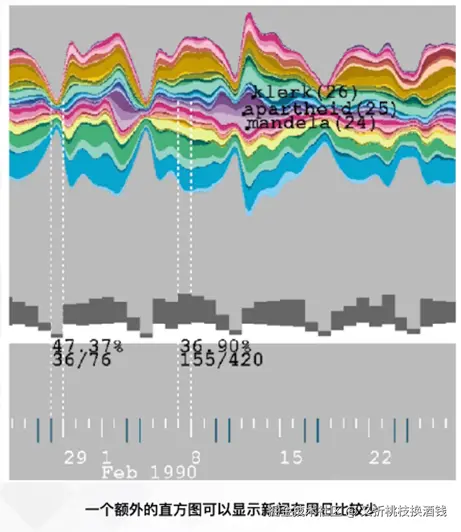

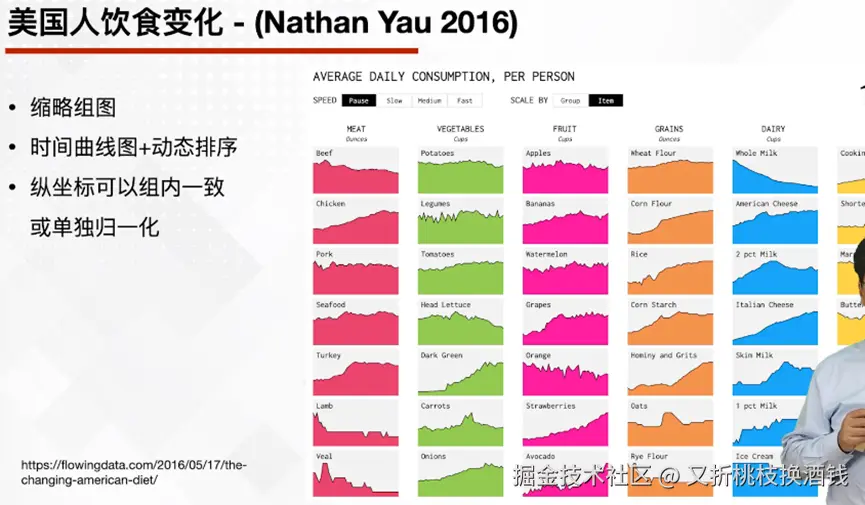

可以结合缩略图一起使用
-
数据“过度平滑”：插值产生的连续曲线可能暗示了实际上并不存在的数据点
五、总结对比
| 方法 | 排列依据 | 核心优势 | 典型场景 |
|---|---|---|---|
| 螺旋视图 | 固定时间周期（天/年） | 凸显周期性，多周期对比 | 光照、气象、长期业务指标 |
| 像素图 | 空间填充曲线或行列 | 保留局部邻近，高效存储 | 大规模时间序列快速浏览 |
| 相似性布局 | 内容相似性 | 揭示演变剧烈程度和阶段转折 | 高维时空数据（如气象、遥感） |
| 主题河流图 | 时间轴 + 主题堆叠 | 展示主题兴衰及占比变化 | 文本舆情、社会趋势、消费变化 |
学习要点：
-
选择哪种可视化方法，取决于分析目标——是想看周期、看局部、看相似性，还是看主题演变。
-
高级方法常结合交互（点击查看详情）与数学建模（周期检验、降维），提升分析深度。
-
注意每种方法的局限性，并善用辅助图表进行数据补充。
笔记整理自公开课内容，如有不当之处，欢迎指正。
