一、Keil 很好，但不够

每一位嵌入式工程师的起点，大概率都始于 Keil。

打开 Keil → 新建工程 → 选芯片 → 加源文件 → 点编译 → 下载。五个步骤，一个下午就能让开发板上的 LED 闪烁起来。对初学者来说，这种“开箱即用”的体验无可挑剔。

但当你从“点亮一颗 LED”走到“维护一个 50 万行代码的产品”时，Keil 的问题就逐渐暴露了：

1. IDE的诸多限制

界面出自于上一个世纪， 看起来比较丑陋，远远比不上像VS Code这样的现代化UI。项目目录与实际代码路径不一致， IDE配置起来也比较死板和麻烦。

2. 团队协作困难

Keil 的工程文件（.uvprojx）是二进制+XML 混合格式，Git diff 几乎不可读。两个人同时改工程配置，合并冲突是常事，而且你根本没法从 diff 里看出谁改了什么。

3. 自动化构建/CI 集成痛苦

现代软件开发离不开 CI/CD——每次提交代码，自动编译、自动测试、自动打包。但 Keil 是 GUI 工具，命令行支持有限，脚本化构建体验极差。你想把编译流程放到 Jenkins 或 GitHub Actions 上？先准备好踩坑。

4. 扩展性差

当项目需要支持多个芯片型号、多种编译配置（Debug/Release/Factory），或者需要定制编译流程（比如编译后自动签名、自动生成 CRC 校验、自动打包 OTA 固件），在 Keil 里你需要手动维护多套工程文件，极易出错。

5. 平台限制 + 闭源 + 收费

Keil-MDK目前仅限在Windows操作系统使用，而且商业项目需要购买 License，且你完全无法了解编译过程的内部机制。

二、换个思路：用脚本控制编译

上述痛点的根源在于：编译配置和 GUI 工具强绑定。

如果我们把“工程是怎么编译的”写成一段脚本，让脚本来控制编译过程，这些痛点就不存在了。

编译脚本的优势：

  • 纯文本，Git diff 一目了然
  • 脚本化，CI/CD 直接调用命令行
  • 灵活扩展，想加什么编译步骤直接写代码
  • 跨平台，只要有编译器和 Python，就能构建

在嵌入式领域，最常见的脚本化编译方案有三个：

方案简介适用场景
Makefile经典 GNU Make，历史悠久小型项目，简单编译
CMake跨平台构建系统生成器中大型 C/C++ 项目
SConsPython 脚本驱动的构建系统需要高度定制编译流程的项目

今天我们重点介绍 SCons——一个用 Python 写的构建框架。

三、SCons 是什么

SCons 是一个基于 Python 的构建工具（类似 Make，但比 Make 强大得多）。它最初由 Google 的工程师在 2001 年发起，后来成为独立的开源项目，至今仍在活跃维护。

它的核心思想很简单：构建文件就是 Python 脚本。你在 SConstruct 文件里用 Python 语法描述“怎么编译这个工程”，然后运行 scons 命令即可。

类比：Make 的语法是你自己发明的“Makefile 语言”，而 SCons 用的是你本来就熟悉的 Python。

SCons 在开源社区有着广泛的应用。国内知名的 RT-Thread 操作系统、国外的 Godot 游戏引擎、MongoDB 数据库等项目，都用 SCons 来管理构建流程。能在这些大型项目中经受住考验，足以说明 SCons 的成熟度和可靠性。

SCons 的核心能力：

  1. 自动依赖分析 — 修改哪个文件就重新编译哪个文件，不需要手动维护依赖关系
  2. Python 的完整能力 — 条件判断、循环、函数、字典、文件操作……Python 能做的你都能在构建脚本里做
  3. 跨平台 — Windows/Linux/macOS 通用
  4. 可扩展 — 可以自定义 Builder、Scanner、Action，满足嵌入式领域的各种奇怪需求
  5. 内置缓存 — 支持增量编译，不改动的文件不会重新编译

四、实战：一个 STM32 工程的 SCons 化

光说不练假把式。我们来看一个真实的 STM32 Cortex-M4 项目，如何用 SCons 搭建构建系统，代码的仓库地址：gitcode.com/qingshan120…。

4.1 目录结构

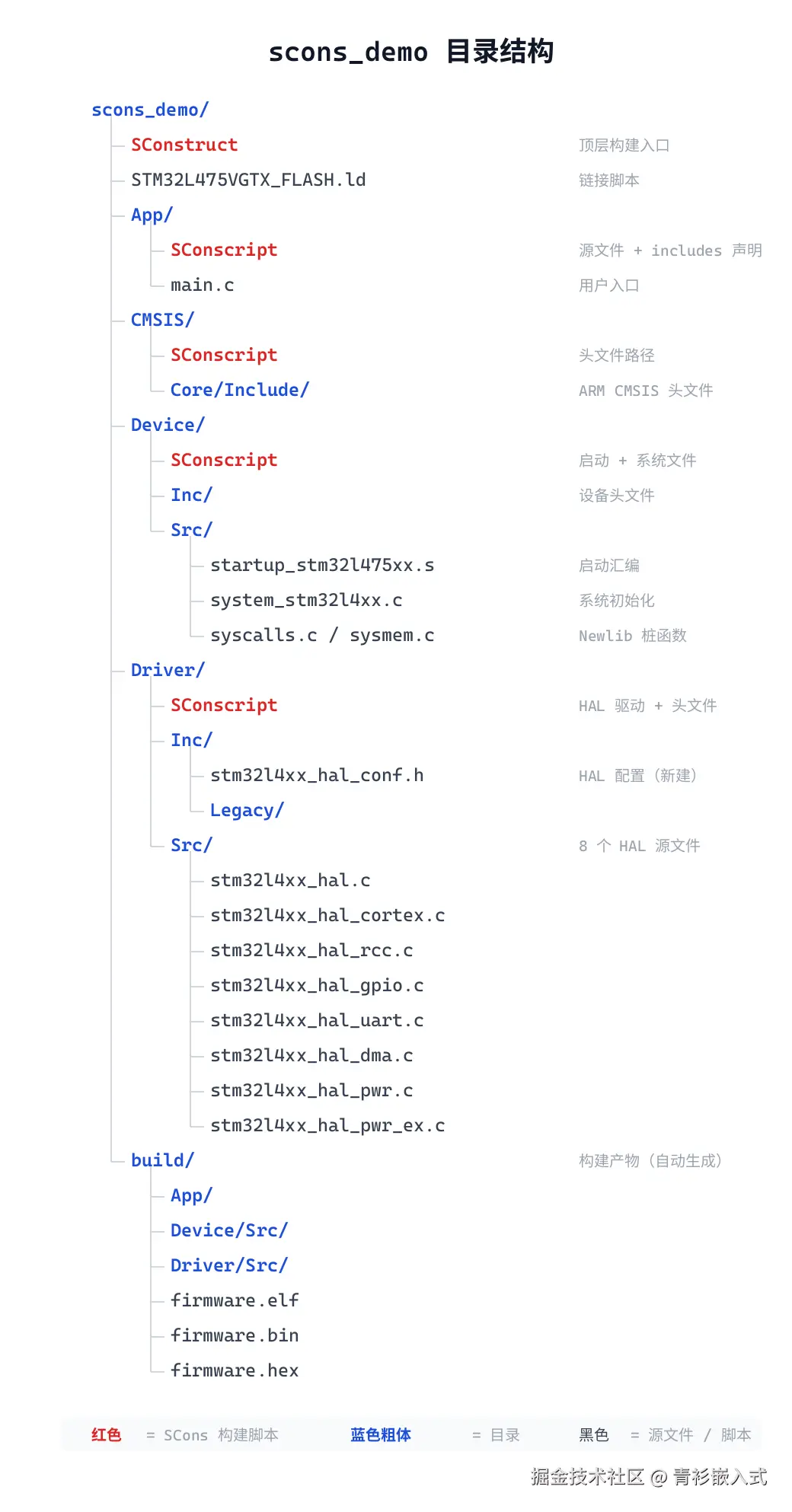

先看整体布局，红色文件是 SCons 构建脚本，蓝色是目录，黑色是源码文件：

在这里插入图片描述

整个工程的组织逻辑是：每个模块独立维护自己的 SConscript，顶层 SConstruct 统一调度。

4.2 架构设计

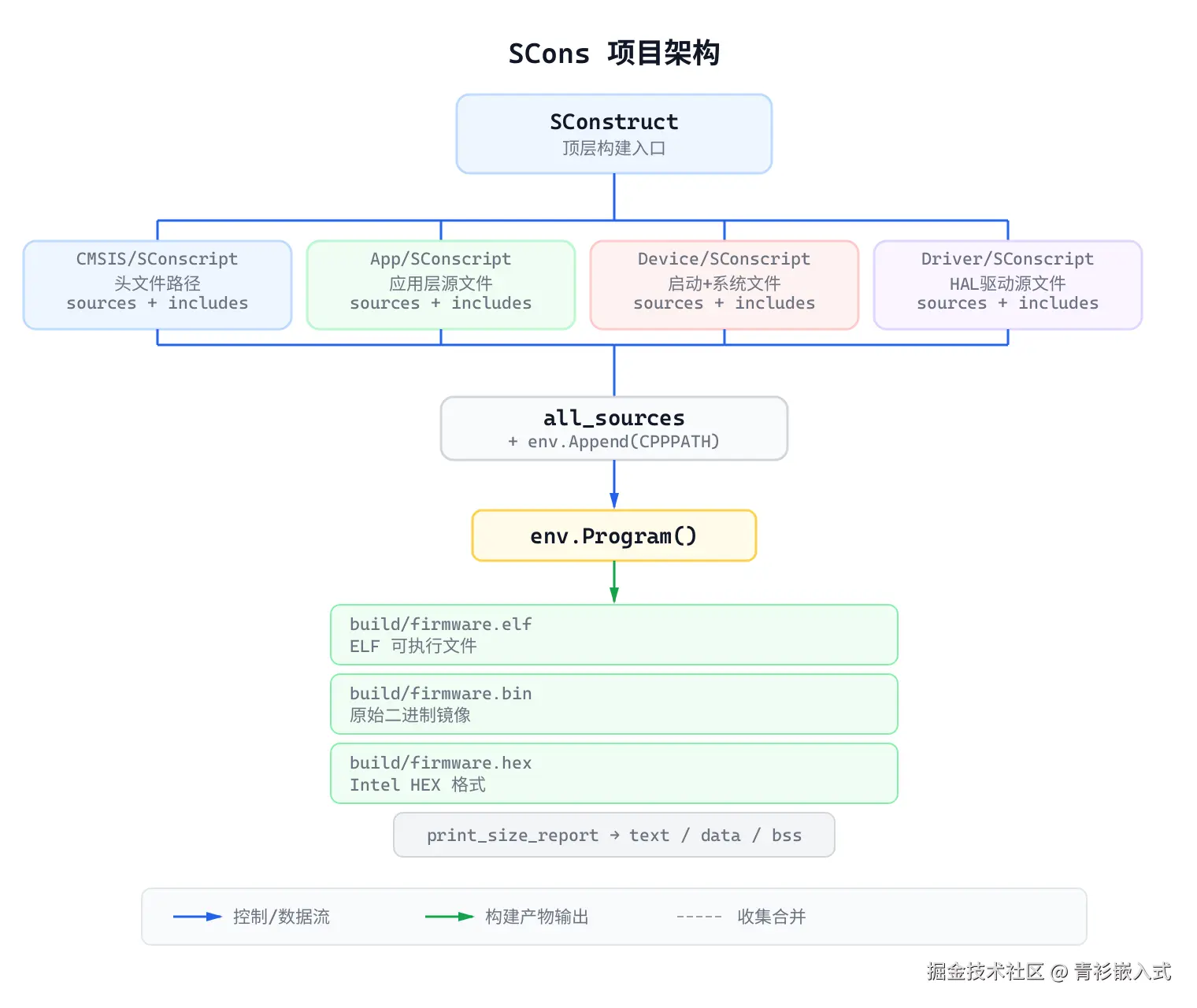

SCons 的核心就是 SConstruct（顶层）→ SConscript（子模块） 的层级关系。顶层负责全局配置和调度，子模块各自声明“我有哪些源文件”和“我需要哪些头文件路径”。

在这里插入图片描述

各模块职责一览：

文件职责
SConstruct全局入口：工具链配置、编译选项、宏定义、调用子脚本、链接、后处理
CMSIS/SConscript声明 CMSIS 头文件路径（纯 header，无源文件）
App/SConscript声明应用层源文件 main.c
Device/SConscript声明芯片启动文件 startup_xxx.s + 系统初始化文件
Driver/SConscript声明 STM32 HAL 驱动源文件（hal, cortex, rcc, gpio, uart, dma, pwr）

每个 SConscript 通过字典返回两类信息：

# Device/SConscript 示例
sources = [
    File('Src/startup_stm32l475xx.s'),
    File('Src/system_stm32l4xx.c'),
]

includes = [
    'Device/Inc',
]

result = {'sources': sources, 'includes': includes}
Return('result')

顶层 SConstruct 统一收集：

cmsis  = SConscript('CMSIS/SConscript')
device = SConscript('Device/SConscript', variant_dir='build/Device', duplicate=0)

all_sources = device['sources'] + ...
env.Append(CPPPATH = cmsis['includes'] + device['includes'] + ...)

这种设计的优势：新增模块只需加一个 SConscript（返回 sources + includes），SConstruct 几乎不动。

4.3 构建流程

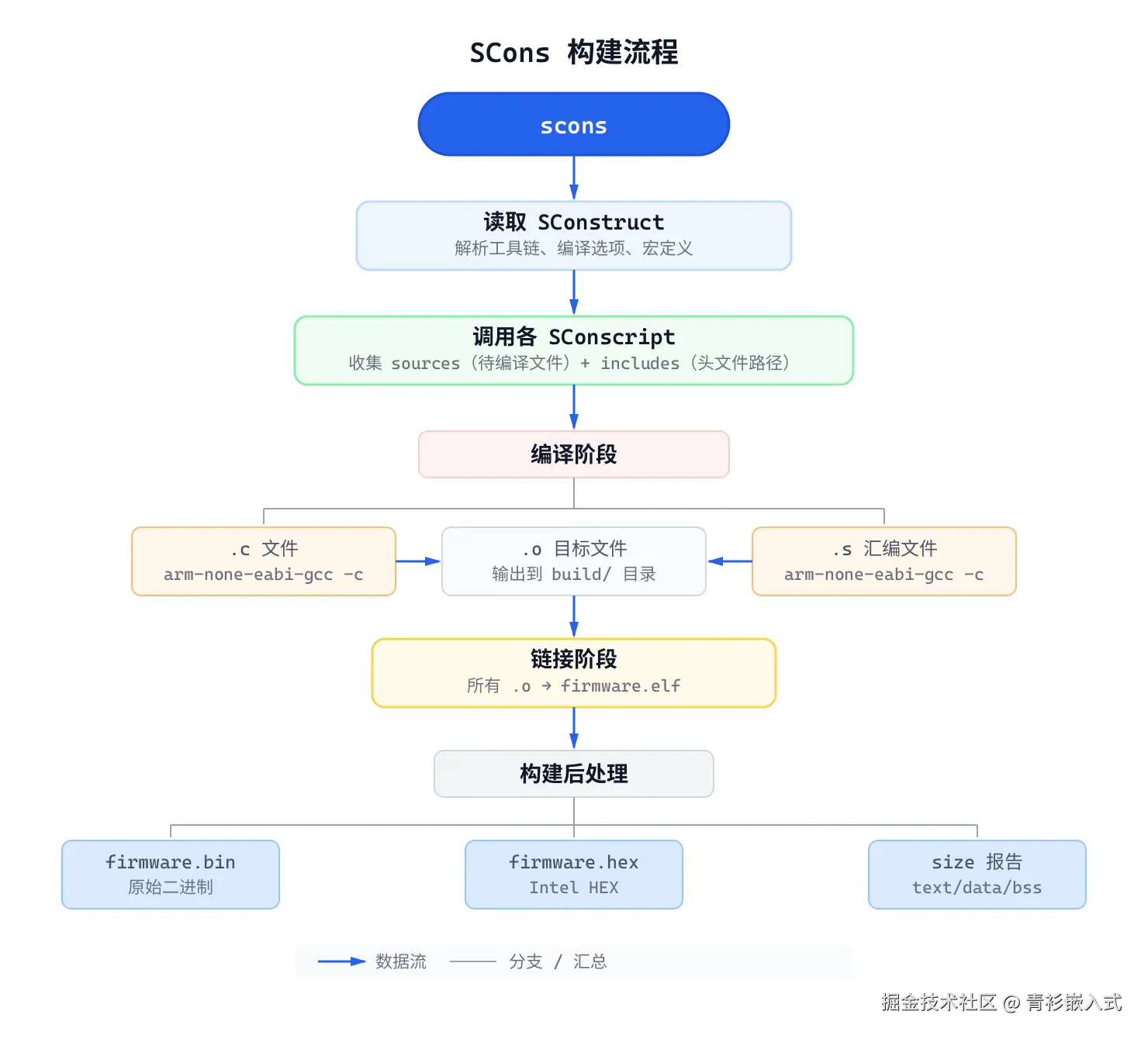

从输入 scons 命令到输出固件，整个过程如下：

在这里插入图片描述

关键节点说明：

  1. 读取 SConstruct — SCons 解析 Python 构建脚本，确定工具链和编译参数
  2. 调用 SConscripts — 逐个子模块收集源文件和头文件路径
  3. 编译 — arm-none-eabi-gcc 将 .c 编译为 .o，.s 汇编为 .o
  4. 链接 — 所有 .o 文件链接为 firmware.elf
  5. 后处理 — objcopy 生成 .bin 和 .hex，arm-none-eabi-size 输出段大小报告

所有中间产物（.o 文件）输出到 build/ 目录，与源码完全隔离。

五、SConstruct 核心函数详解

整个构建的逻辑全部浓缩在 SConstruct 文件中，我们来逐段拆解每个函数的作用和参数。

5.1 Environment() — 创建构建环境

env = Environment(
    CC      = 'arm-none-eabi-gcc',       # C 编译器
    AS      = 'arm-none-eabi-gcc',       # 汇编器（GCC 内置汇编器）
    LINK    = 'arm-none-eabi-gcc',       # 链接器
    OBJCOPY = 'arm-none-eabi-objcopy',   # 格式转换工具
    SIZE    = 'arm-none-eabi-size',      # 段大小分析工具
    PROGSUFFIX = '.elf',                 # 可执行文件后缀
    ENV     = {'PATH': os.environ['PATH']},  # 继承系统 PATH
)

Environment() 创建一个 SCons 构建环境对象 env，后续所有操作（编译、链接、后处理）都在这个环境中完成。

各参数的含义：

参数对应命令行说明
CCgcc编译 .c 文件的工具。这里指定 ARM 交叉编译器前缀
ASas汇编 .s 文件的工具。同样用 GCC，它内置 GNU 汇编器
LINKld链接器。用 GCC 做链接可以自动处理启动文件、库路径等
OBJCOPYobjcopy用于从 ELF 转换成 BIN/HEX 格式
SIZEsize打印固件各段（text/data/bss）的占用大小
PROGSUFFIX-链接产物的后缀。设为 .elf 则生成 firmware.elf
ENV-传给子进程的环境变量。这里只传 PATH，确保能找到编译器

5.2 env.Append() — 追加编译参数

env.Append(
    CCFLAGS   = common_flags + ['-Wall', '-g', '-O0', ...],   # C/C++ 通用编译选项
    ASFLAGS   = common_flags + ['-g', '-c'],                   # 汇编器选项
    LINKFLAGS = common_flags + ['-Txxx.ld', '--specs=...'],   # 链接器选项
    CPPDEFINES = ['USE_HAL_DRIVER', 'STM32L475xx'],            # 预处理器宏
    CPPPATH   = [...],                                         # 头文件搜索路径
)

Append() 向环境中追加（而非覆盖）参数。它与 Environment() 中的 = 赋值的区别：Environment(CC=...) 是初始化时的赋值，Append(CCFLAGS=...) 是在已有基础上追加。

参数对应命令行标志作用
CCFLAGSgcc 通用选项对 C 和 C++ 都生效。-mcpu=cortex-m4 指定 CPU 架构，-mthumb Thumb 指令集，-mfloat-abi=hard 硬浮点 ABI，-Wall 开启所有警告，-g 调试信息，-O0 不优化
ASFLAGS汇编器选项仅对 .s 汇编文件生效。-c 表示只汇编不链接
LINKFLAGS链接器选项仅链接阶段生效。-T 指定链接脚本，--specs=nosys.specs 用无系统调用版 newlib，-Wl,--gc-sections 移除未用代码段以减小固件体积
CPPDEFINES-D 宏定义等价于 -DUSE_HAL_DRIVER，告诉 HAL 库启用哪些功能
CPPPATH-I 头文件路径等价于 -I，编译器在这些目录中查找 #include 的头文件

5.3 Export() / Import() — 跨脚本共享对象

在 SConstruct 中：

Export('env')

在 SConscript 中：

Import('env')

作用： 将 SConstruct 中的 env 对象导出，所有子 SConscript 可以通过 Import('env') 获取同一个构建环境，保证编译参数一致。

5.4 SConscript() — 加载子脚本

cmsis  = SConscript('CMSIS/SConscript')
device = SConscript('Device/SConscript', variant_dir='build/Device', duplicate=0)
参数说明
第一个参数（位置）SConscript 文件的路径
variant_dir中间产物输出目录。例如 variant_dir='build/Device' 会将 Device 模块的 .o 文件输出到 build/Device/Src/，源码目录保持干净
duplicate=0不复制源文件到 variant_dir，只在那里生成 .o，节省磁盘空间

返回值： SConscript 中 Return('result') 的返回值。本例中每个 SConscript 返回 {'sources': [...], 'includes': [...]} 字典，SConstruct 收集后统一使用。

5.5 env.Program() — 编译 + 链接

elf = env.Program('build/firmware', all_sources)
参数说明
'build/firmware'目标文件名（不含后缀）。结合 PROGSUFFIX='.elf'，最终生成 build/firmware.elf
all_sources所有源文件节点列表。SCons 自动根据扩展名选择编译器：.c → CC，.s → AS

此函数将“编译每个源文件”和“链接所有目标文件”两步合一。SCons 自动处理依赖关系——只有修改过的文件才会重新编译。

5.6 env.Command() — 自定义构建命令

bin_target = env.Command(
    'build/firmware.bin',           # 目标文件（输出）
    elf,                             # 源文件（依赖）
    '$OBJCOPY -O binary $SOURCE $TARGET',  # 要执行的命令
)
参数说明
第一参数目标文件名。命令执行后生成的产物
第二参数依赖项。只有当依赖比目标更新时才执行命令
第三参数Shell 命令字符串。$OBJCOPY 展开为 arm-none-eabi-objcopy，$SOURCE 展开为源文件路径，$TARGET 展开为目标文件路径

这里调用了两次，分别生成 .bin（二进制镜像）和 .hex（Intel HEX 格式）。

5.7 env.AddPostAction() — 构建后钩子

env.AddPostAction(elf, print_size_report)

作用： 在指定目标构建成功后，自动执行一个回调函数。

函数签名必须为 func(target, source, env)，三个参数由 SCons 自动传入：

参数来源内容
targetSCons 自动传入刚生成的目标文件列表，即 [build/firmware.elf]
sourceSCons 自动传入所有参与链接的 .o 文件列表
envSCons 自动传入当前构建环境对象

本例中的回调函数调用 arm-none-eabi-size，打印固件的 text/data/bss 段大小：

def print_size_report(target, source, env):
    import subprocess
    result = subprocess.run(
        ['arm-none-eabi-size', str(source[0])],
        capture_output=True, text=True,
    )
    print(result.stdout)

5.8 env.Default() — 设置默认构建目标

env.Default([elf, bin_target, hex_target])

作用： 指定用户直接运行 scons（不带参数）时默认构建哪些目标。这里设为 [elf, bin, hex]，即一次 scons 就生成全部三种格式的固件。

六、如何编译与最终产物

编译本工程需要提前安装好arm交叉编译工具链（arm-none-eabi-xxx)，下载链接：github.com/xpack-dev-t…，切记安装完成后需要设置环境变量。

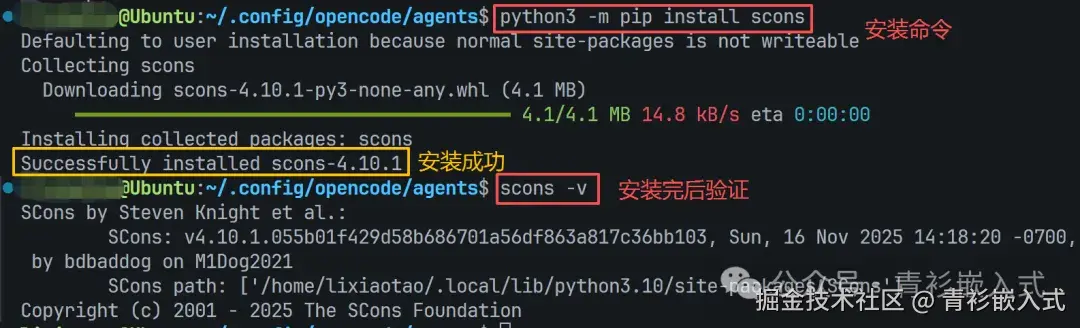

使用SCons前，需要安装Python3环境和SCons工具，Python环境可以自行安装，环境没问题后，SCons的安装方式为：

Windows（PowerShell 或 CMD）

py -m pip install scons

Linux / macOS

python3 -m pip install scons

在这里插入图片描述 进入 scons_demo 目录，只需一条命令：

cd scons_demo
scons

SCons 会自动完成以下全部步骤：

scons
  ├── 读取 SConstruct，配置 ARM GCC 工具链
  ├── 调用各 SConscript，收集 sources 和 includes
  ├── 编译 .c → .o（输出到 build/App/、build/Device/Src/、build/Driver/Src/）
  ├── 汇编 .s → .o
  ├── 链接所有 .o → build/firmware.elf
  ├── objcopy -O binary → build/firmware.bin
  ├── objcopy -O ihex   → build/firmware.hex
  └── size 分析 → 打印 text / data / bss 段大小

最终产物一览：

产物路径说明
firmware.elfbuild/firmware.elf带调试符号的 ELF 文件，可用于 GDB 调试
firmware.binbuild/firmware.bin原始二进制镜像，可直接烧录到 Flash
firmware.hexbuild/firmware.hexIntel HEX 格式，ST-Link / J-Link 等工具兼容
Size Report终端输出显示 text（代码段）、data（已初始化数据）、bss（未初始化数据）的占用大小

清理命令：

scons -c      # 删除所有 build/ 目录下的中间产物和最终产物

一次 scons，四种产物全部到位。源码目录保持干净，所有生成物都在 build/ 下。

关于嵌入式开发的文章，欢迎微 信关注青衫嵌入式，订阅FreeRTOS、蓝牙等免费合集文章。
