四、GNSS文件认识

努力的小Qin
0 阅读10分钟

1. 观测值文件

观测值文件命名方法两种：

  1. 短文件名
  2. 长文件名

采用命名规范的好处：不需要打开文件查看内容，就可以知道是什么文件、从哪里采集、采集时间等。

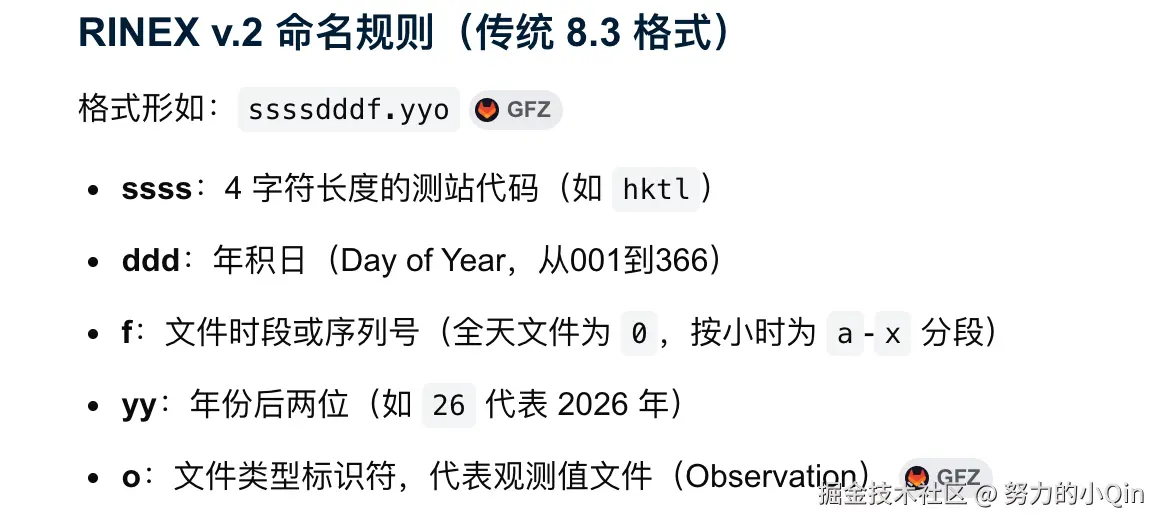

短文件名（RINEX v.2 命名规则，传统 8.3 格式）：

格式形如：ssssdddf.yyo（GFZ）

  • ssss：4 字符长度的测站代码（如 hktl）
  • ddd：年积日（Day of Year，001–366）
  • f：文件时段或序列号（全天文件为 0，按小时为 a–x 分段）
  • yy：年份后两位（如 26 代表 2026 年）
  • o：文件类型标识符，代表观测值文件（Observation）

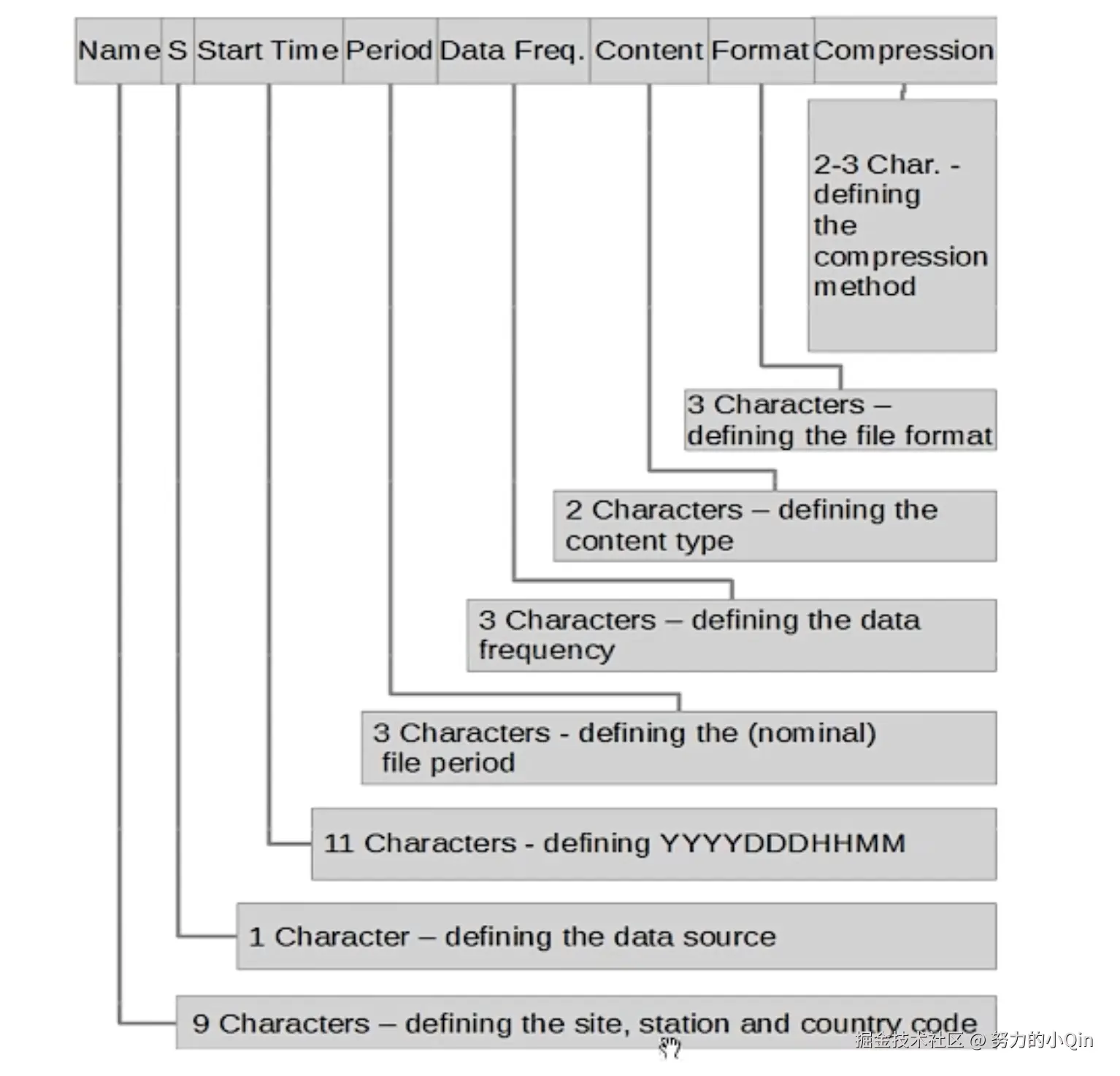

长文件名（RINEX v.3 命名规则）：

字段从左到右依次为：Name / S / Start Time / Period / Data Freq. / Content / Format / Compression：

  • Name：9 字符 — 定义站点（site）、测站（station）与国家代码（country code）
  • S：1 字符 — 定义数据源（data source）
  • Start Time：11 字符 — 定义起始时间 YYYYDDDHHMM
  • Period：3 字符 — 定义（名义上的）文件周期（file period）
  • Data Freq.：3 字符 — 定义数据频率（data frequency）
  • Content：2 字符 — 定义内容类型（content type）
  • Format：3 字符 — 定义文件格式（file format）
  • Compression：2–3 字符 — 定义压缩方法（compression method）


提问：观测值文件各个字段说明（以真实数据为例）

以 IGS 上海天文台（SHAO）一份真实观测数据为例，拆解两类命名：

① 短文件名：shao1370.09o

片段含义本例
shao4 字符测站代码SHAO 上海天文站
137年积日（Day of Year）当年第 137 天（约 5 月中）
0文件时段/序列号（0=全天，a–x=逐小时）全天文件
09年份后两位2009 年
o文件类型（o=观测值）观测值文件

② 长文件名：SHAO00CHN_R_20091370000_01D_30S_MO.rnx

字段含义本例
SHAO00CHNName：站名(4)+序号(00)+国家(3字母)上海/00/CHN
RS：数据源（R=接收机/地面）地面接收机
20091370000Start Time：YYYY+DDD+HH+MM2009年/第137天/00时/00分
01DPeriod：文件周期1 天
30SData Freq.：采样频率30 秒
MOContent：内容类型（MO=混合观测）多系统混合观测
rnxFormat：文件格式RINEX

注：短文件名标准写法为 ssssdddf.yyt（t 为类型字母）。教材中 ssssdddff.yyo 的第二个 f 为笔误/特定教材记法，实际仅一个时段位。

③ 观测值文件（.rnx / .09o 本体）内部核心字段 除文件名外，RINEX 观测文件头与数据体也由固定字段构成：

  • 文件头：RINEX VERSION/TYPE、MARKER NAME、OBSERVER/AGENCY、APPROX POSITION XYZ（近似坐标）、ANTENNA DELTA H/E/N（天线高偏量）、SYS/#/OBS TYPES（各系统观测类型，如 C1C/L1C/S1C）、TIME OF FIRST OBS（首个观测历元）等；
  • 数据体：每个历元一行历元记录（GPS 周+周内秒 或 年月日时分秒 + 历元标志）+ 各卫星对应的观测值列（伪距 C、载波 L、多普勒 D、信噪比 S）。

提问：文件"内部"字段简要说明（RINEX 观测文件 O 文件结构）

RINEX 观测文件由文件头（Header） + 数据体（Data Records） 两部分组成，每行固定 80 字符，后 60 字符为字段标签。

① 文件头（Header）主要字段

字段标签含义
RINEX VERSION / TYPE版本号（如 3.04）+ 文件类型（O=观测值）+ 卫星系统（G/R/E/C…）
PGM / RUN BY / DATE生成程序 + 运行机构 + 生成日期
MARKER NAME测站标记名（对应短文件名前 4 字符）
OBSERVER / AGENCY观测者 + 所属机构
REC # / TYPE / VERS接收机编号 / 型号 / 固件版本
ANT # / TYPE天线编号 / 型号
APPROX POSITION XYZ测站近似 WGS-84 坐标（X,Y,Z），解算初值
ANTENNA: DELTA H/E/N天线高 H（相对标记点）+ 东/北偏心 E/N
SYS / # / OBS TYPES各系统观测类型与数量，如 G 4 C1C L1C S1C S2C
TIME OF FIRST OBS首个观测历元（年 月 日 时 分 秒）
INTERVAL采样间隔（秒，可选）
LEAP SECONDS跳秒数（可选）
END OF HEADER文件头结束标志（必须）

② 数据体（Data Records）结构

  • 历元头行（以 > 开头，RINEX 3）：> GPS周 周内秒 历元间隔 卫星数 历元标志 [钟差偏移]
    • 历元标志：0=正常，1=失锁，>1=其他事件；
  • 卫星观测行：对每颗卫星，按文件头声明的顺序列出各观测值
    • 卫星 PRN（如 G01/R03/C12/E05）；
    • 观测值：伪距 C、载波 L、多普勒 D、信噪比 S；
    • 每个值后常带 LLI（失锁标志）与 SSI（信号强度指标）。

简化示例（数据体片段）

> 2026 184 0 0 30 8 0
G01  23456789.123  123456.789  45  46
G02  23456790.456  123457.012  44  45

（含义：2026 年第 184 天、0 时 0 分、间隔 30 秒、本历元 8 颗星；G01 的伪距/载波/信噪比依次为 23456789.123 / 123456.789 / 45 / 46）

2. 广播星历文件

广播星历文件即 导航文件（Navigation Message / N 文件），是接收机从卫星信号中解调出的导航电文，记录卫星轨道与钟差参数，供用户解算卫星瞬时位置（呼应第一章"地面段监测星历→主控→上行→用户"）。RINEX 中对应：v.2 为 ssssdddf.yyn（n=导航），v.3 为 ..._MO.rnx 中的导航内容。

提问：广播星历文件（导航文件）内部字段简要说明

广播星历文件同样由文件头 + 数据体构成，每行 80 字符。

① 文件头（Header）主要字段

字段标签含义
RINEX VERSION / TYPE版本号（如 3.04）+ 文件类型（N=导航/广播星历）+ 卫星系统（G/R/E/C…）
PGM / RUN BY / DATE生成程序 + 运行机构 + 生成日期
LEAP SECONDS累计跳秒数（UTC 与 GPS 时差，定位解算必须）
IONOSPHERIC CORR电离层改正模型参数（如 GPS Klobuchar α/β 8 个系数，可选）
TIME SYSTEM CORR时间系统改正（GPS→UTC / 其他系统，可选）
END OF HEADER文件头结束标志

② 数据体（每颗卫星一段"星历块"）

每个卫星的星历块包含三部分：标识行 + 时钟参数行 + 轨道参数块。以 GPS（RINEX v3）为例：

  • 标识行：卫星 PRN + 参考历元（年 月 日 时 分 秒，即星历参考时刻 toe 的钟面时间）

  • 钟差参数：af0（钟偏）、af1（钟漂）、af2（钟漂率），用于计算卫星钟差 δt = af0 + af1·(t−toe) + af2·(t−toe)²

  • 轨道参数（广播星历核心 16 项）：

    参数名称作用
    √A长半轴平方根求半长轴 A，得轨道周期
    e偏心率轨道椭圆程度
    i0参考时刻倾角轨道面相对赤道倾角
    Ω0升交点赤经轨道面在赤道上的定向
    ω近地点幅角轨道椭圆定向
    M0参考时刻平近点角卫星初始相位
    Δn平均运动差修正理论角速度
    Ω̇升交点赤经变化率轨道面进动
    i̇倾角变化率倾角漂移
    Cuc/Cus纬度幅角调和项摄动修正（余弦/正弦）
    Crc/Crs轨道半径调和项摄动修正（余弦/正弦）
    Cic/Cis倾角调和项摄动修正（余弦/正弦）
    toe星历参考时间星历有效基准时刻
    IODE / IODC星历/时钟数据龄期判断星历是否更新
    codes / health码标志 / 卫星健康可用性

简化示意（GPS 广播星历块）

G01 2026 07 01 00 00 00
 af0=1.234567E-04 af1=-1.2E-12 af2=0.0
 √A=5.1537E+03 e=5.3E-03 i0=0.97... Ω0=1.23... ω=...
 Δn=4.3E-09 Ω̇=-8.0E-09 i̇=2.0E-10
 Cuc/Cus/Crc/Crs/Cic/Cis=...
 toe=3.456E+05 IODE=76 health=0

含义：PRN=G01 的卫星，在 toe 参考时刻的钟差由 af0/af1/af2 描述，轨道由 Kepler 六根数 + 摄动调和项 + 变化率完整定义；用户用这些参数即可算出任意时刻的卫星空间位置（呼应第 4 节伪距方程里的卫星坐标来源）。

注：不同系统（BDS/GALILEO/GLONASS）字段略有差异（如 BDS 含 α/β 整周模糊度相关、GALILEO 含更多钟差项），但"钟差参数 + 轨道参数 + 参考时间 + 健康/数据龄期"的骨架一致。GLONASS 采用 PZ-90 地心系与"地心直角坐标 + 速度"表示法，与 GPS Kepler 根数不同。

要点补充（接收机视角）：单个接收机实时收到的广播星历，只包含当前可见范围内卫星的星历块，而非全星座——卫星从地平线升起后才开始接收其导航电文，所以可见星越多、可参与定位的卫星越多（呼应第 4 节"至少需 4 颗可见星"）。

3. 精密星历和精密钟差

精密星历与精密钟差是 IGS 等机构对事后解算的轨道与钟差产品，精度远高于卫星广播星历（cm 级 vs m 级），是 PPP/精密单点定位、科学研究、IGS 参考框架维持的核心输入。

关键特性：

  • 按天发布：一天一份产品，两天之间存在不连续性（跨天衔接处轨道与钟差跳变），影响定位精度。
  • 采样间隔：通常 15 min（标准 SP3），快速产品 5 min；课程举例中提到 5 min 数据在 23:55–次日 0:00 间形成数据断层，定位精度明显变差——这是"跨天不连续"的具体表现。
  • 时效性：著名 IGS 综合精密星历需 1–2 周后才能获得（事后精化），不能满足实时 PPP；实时精密星历（IGS-RT/SSR）则另成体系。
  • 配套提供：精密钟差产品（通常 30 s 或 5 min）需与精密星历配套使用，否则轨道精度再高，钟差对不上也无意义。

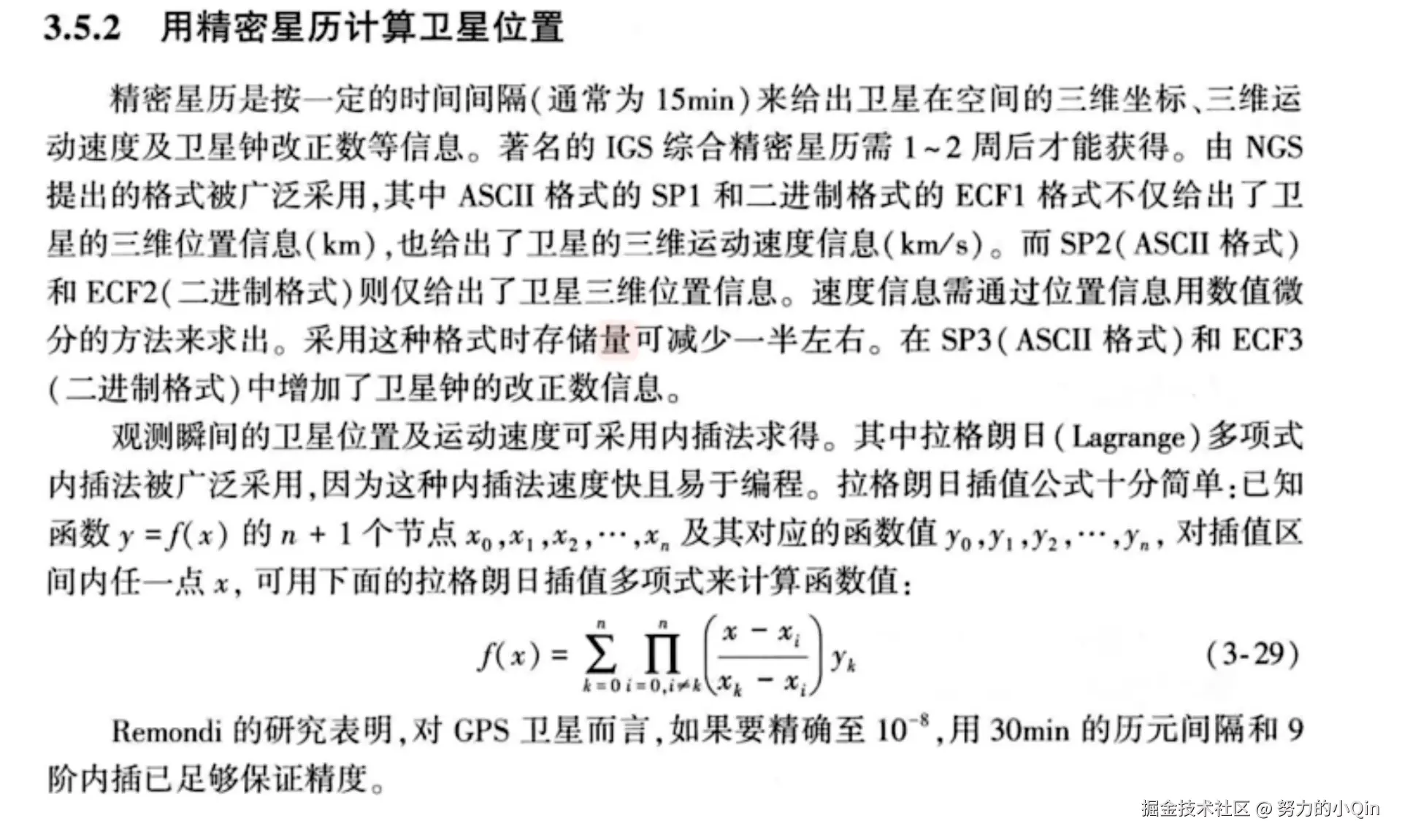

精密星历产品格式（NGS 提出，IGS 沿用）：

格式类型内容备注
SP1ASCII卫星三维位置（km）+ 三维速度（km/s）早期格式
ECF1二进制同 SP1紧凑
SP2ASCII仅三维位置速度由数值微分得，存储量减半
ECF2二进制同 SP2
SP3ASCII三维位置 + 卫星钟差改正当前最常用标准格式
ECF3二进制同 SP3

观测瞬间卫星位置的求法——内插 精密星历只给出离散节点（15 min 一格），用户求任意时刻 t 的位置需用内插法，其中 Lagrange（拉格朗日）多项式内插最常用（速度快、易编程）。

拉格朗日插值公式（3-29）：已知 n+1 个节点 (x₀, y₀), …, (xₙ, yₙ)，对插值区间内任意 x：

f(x)=∑k=0n[∏i=0i≠knx−xixk−xi]ykf(x) = \sum_{k=0}^{n} \left[ \prod_{\substack{i=0 \\ i \neq k}}^{n} \frac{x - x_i}{x_k - x_i} \right] y_k

阶数与精度的经验结论（Remondi 研究）： 对 GPS 卫星，若要精确至 10⁻⁸，用 30 min 历元间隔 + 9 阶内插即可保证精度；间隔更密时阶数可相应降低。


与广播星历的对比（呼应四·2）：

维度广播星历精密星历
来源卫星自身下行地面跟踪网 + 后处理
时效实时事后 1–2 周（或实时但需另配 RT 产品）
精度米级轨道 + 纳秒级钟差cm 级轨道 + 优于 ns 级钟差
采样频繁下发15 min（标准）或 5 min（快速）
用途实时单点/差分PPP、科学研究、框架维持
跨天连续不连续（衔接处精度变差）

4. 观测值分析

软件：RTKPLOT

RTKPLOT 是开源 GNSS 处理软件包 RTKLIB（Tomoji Takasu）自带的观测数据可视化工具，用于将 RINEX 观测/导航文件以图形方式呈现，便于快速检查数据质量、卫星可见性与信号状况。

主要功能（观测值分析常用视图）：

  • Sky Plot（天空图）：以测站为原点，按方位角/高度角绘制各卫星轨迹，直观看遮挡与可见星分布；
  • Time Series（时间序列）：绘制伪距、载波相位、信噪比（SNR/C/N₀）等随时间的曲线，检查信号中断、周跳；
  • Number of Satellites / DOP：可见卫星数与精度因子（GDOP/PDOP/HDOP/VDOP）随时间变化；
  • Residuals（残差）：定位/平滑后的观测残差，用于评估解算质量；
  • 支持单系统/多系统（G/R/E/C）分别或叠加显示。

用途定位：在正式解算前，先用 RTKPLOT 排查原始观测——多路径、遮挡、信号弱、钟跳等问题，避免在坏数据上做定位（呼应四·1 观测值文件、四·2 星历文件的质量保障）。
