数据机房精密空调送风方式选型指南
机房精密空调主流 4 种送风：上送风（前送风 / 顶送风）、下送风（地板下送风）、行间背靠背送风、背板制冷 / 近端制冷，核心选型依据：机柜功率密度、机房层高、地板结构、散热需求、造价、运维难度。
一、四种送风方式优缺点 + 适用场景
- 下送风（高架地板送风，传统主流）
空调机组底部出风→架空防静电地板静压仓→机柜底部通风口进冷气流，机柜顶部热风回到空调顶部回风口。
优势
冷热分层天然隔离：冷空气自重下沉，热风上浮，气流路径短、换热效率高；
机柜散热均匀，适合常规密度机柜；
机房无大量吊顶风道，吊顶可走消防、弱电管线；
扩容简单，只需增加地板出风口。
劣势
必须做300~600mm 高架防静电地板，土建成本高；
地板下容易积灰、线缆堵塞风道，需要定期清理；
高功率机柜（单机柜＞5kW）底部进风风量不足，局部热点严重；
漏水风险：空调冷凝水、加湿水渗漏会直接浸泡地板下线缆。
适用场景
单机柜功率 1~5kW 的标准机房、老旧改造机房、中小 IDC、服务器机房、弱电中心。

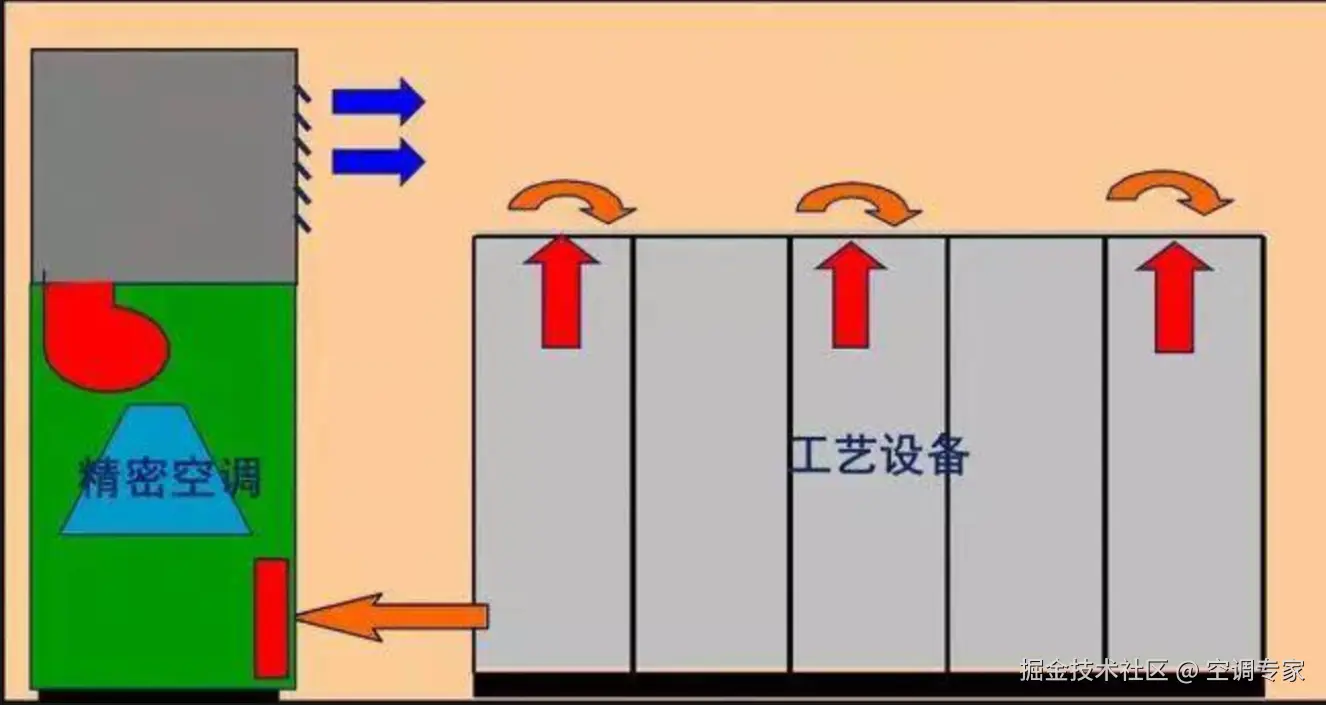

- 上送风（风管上送 / 风机直吹上送）
分两种：风管式上送风、无风管直吹上送风
原理
空调顶部 / 正面出风口接吊顶风管，冷气流从机柜上方往下吹，地面热风回流空调回风口。
优势
无需高架地板，土建成本最低，适合无地板机房；
无地板积水浸泡风险，防水更安全；
地板下可全部走强电弱电，布线空间充足；
小型机房、基站、配电室安装灵活。
劣势
冷热气流混合严重，热空气上浮、冷气下沉，换热效率低；
高密度机柜极易产生顶部热点，制冷能耗更高；
吊顶布满风管，占用消防、桥架安装空间；
远距离送风风阻大，需加大风机功率，噪音更高。
适用场景
单机柜功率＜3kW、小型弱电机房、基站机房、临时机房、改造无法抬高地板的场地。

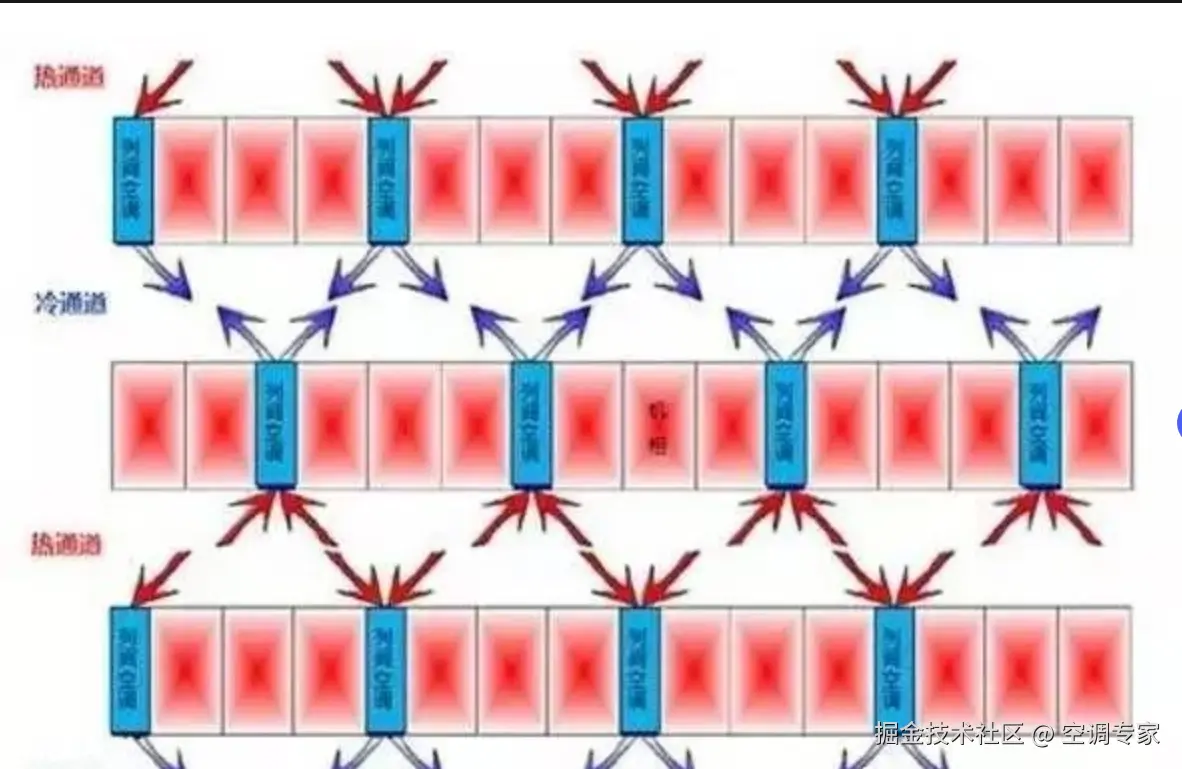

- 行间空调送风（列间制冷，中高密度首选）
原理
空调机柜和 IT 服务器机柜并排背靠背部署，冷通道封闭：行间空调正面出冷风送入冷通道，IT 设备吸入，热风直接排到空调背部回风，冷热完全隔离，无混合。
优势
气流路径最短，就近制冷，消除局部热点；
支持单机柜 5~15kW 中高密度机柜、刀片服务器；
封闭冷通道后 PUE 显著降低，节能效果最强；
扩容灵活，机柜增加同步加行间空调；
地板无需全机房抬高，仅局部走线即可。
劣势
设备采购成本远高于普通上 / 下送风空调；
占用机柜位，机房有效装机数量减少；
冷通道封闭门、冷热隔离配套增加工程成本；
行间设备多，通道狭窄，运维检修空间偏小。
适用场景
大中型 IDC、云计算机房、高密度服务器集群、单机柜 5kW 以上、超算机房。
- 背板制冷（机柜背板水冷 / 风冷，超高密度专用）
原理
制冷背板直接安装在 IT 机柜后门，贴近服务器出风口，热风立刻被背板冷却，冷气流留在机柜前端。
优势
极致消除热点，支持单机柜 15kW 以上超高密度设备（GPU、算力服务器）；几乎无气流损耗，节能最优。
劣势
成本极高，配套水冷管路复杂，漏水风险高，仅算力机房专用。
适用场景
AI 算力机房、GPU 集群、超算中心、单机柜超高负载场景。
二、核心选型判断步骤（按顺序核对）
步骤 1：先确定单机柜热负荷（最关键指标）
单机柜 ≤3kW：优先下送风；无高架地板条件选上送风
单机柜 3~8kW：强制行间列间送风（下送风会大面积热点）
单机柜 ＞15kW GPU 算力机柜：背板制冷 + 行间组合
步骤 2：机房土建条件约束
有现成高架地板（高度≥350mm）：优先下送风，改造成本最低；
无法做高架地板（楼层承重不足、层高太低、旧办公室改造）：只能上送风或行间空调；
层高＜2.8m：禁止风管式上送风（吊顶风管占用层高，压抑且风阻大）；
楼层承重差：行间空调单台重量低，优于大面积高架地板荷载。
步骤 3：机房规模与扩容规划
小型机房（≤20 柜）：下送风 / 上送风，性价比最高；
中大型 IDC（50 柜以上、分期扩容）：行间送风，后期扩容不用改动土建；
远期规划升级高密度设备：直接行间，避免后期二次改造。
步骤 4：运维与安全需求
对防水要求极高（存放贵重存储设备）：避开下送风，选上送风 / 行间；
机房布线极多、地板易堵塞风道：放弃下送风；
追求低能耗、低 PUE：行间＞背板＞下送风＞上送风；
低预算、简易运维：下送风＞上送风＞行间。
步骤 5：洁净度等级要求
千级 / 万级洁净机房：行间封闭冷通道最佳，气流可控，灰尘不易扩散；
普通机房无洁净要求：下送风完全满足。
三、组合选型典型方案
传统标准机房方案（最常用）
单机柜 2~4kW + 350mm 高架地板 → 下送风精密空调
低成本改造机房
无高架地板、机柜负载 2kW 以内 → 无风管上送风
高密度 IDC 标准方案
单机柜 5~12kW、新建机房 → 行间背靠背送风 + 冷通道封闭
AI 算力机房
单机柜 20kW+GPU 服务器 → 行间风冷 + 机柜水冷背板组合制冷
四、避坑要点
高密度机柜不要选单纯下送风：地板静压仓风量上限低，机柜上部必然高温，需额外增加行间空调辅助；
上送风远距离风管不要超过 8 米，否则风阻过大、制冷量衰减；
下送风地板高度不能低于 300mm，高度不足会导致送风短路；
行间空调必须配套冷热通道隔离，不做封闭冷通道会大幅削弱节能效果；
有水冷需求的高密度机房，行间水冷型比风冷型散热能力更强。

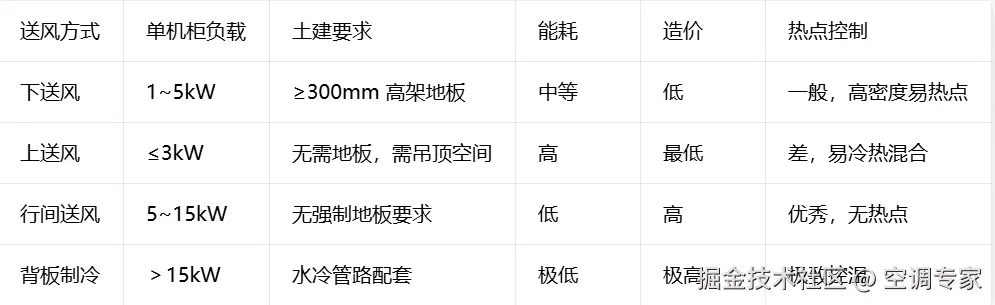

快速选型对照表
