cos-design BubbleField：用 Canvas 做一个「会呼吸」的深海气泡场

牧艺
173 阅读7分钟

cos-design BubbleField：用 Canvas 做一个「会呼吸」的深海气泡场

发布日期：2026-07-28
标签：前端 / React / Canvas / 组件库 / cos-design / 视觉特效 / 物理仿真

活动页、品牌 Landing、游戏氛围页，常常需要一层「水下感」：气泡从海底升起、靠近时融成一团、鼠标划过时被水流带偏。很多项目会临时找一段粒子 Demo——圆点往上飘，看起来像汽水，不像深海。

BubbleField 是我在 cos-design v3.6.0 新增的背景动效组件：纯 Canvas 2D，无 Three.js / WebGL。对外几个 props，对内拆成物理、融合、渲染、背景四层模块——浮力上升、表面振荡、体积守恒融合、指针尾流扰动。本文讲清技术实现，并方便你直接装包试用。

Playground：jiaxiantao.xyz/cos-design/…
仓库：github.com/jiaxiantao/…
独立包：@cos-design/bubble-field@3.6.0
全量包：cos-design@3.6.0

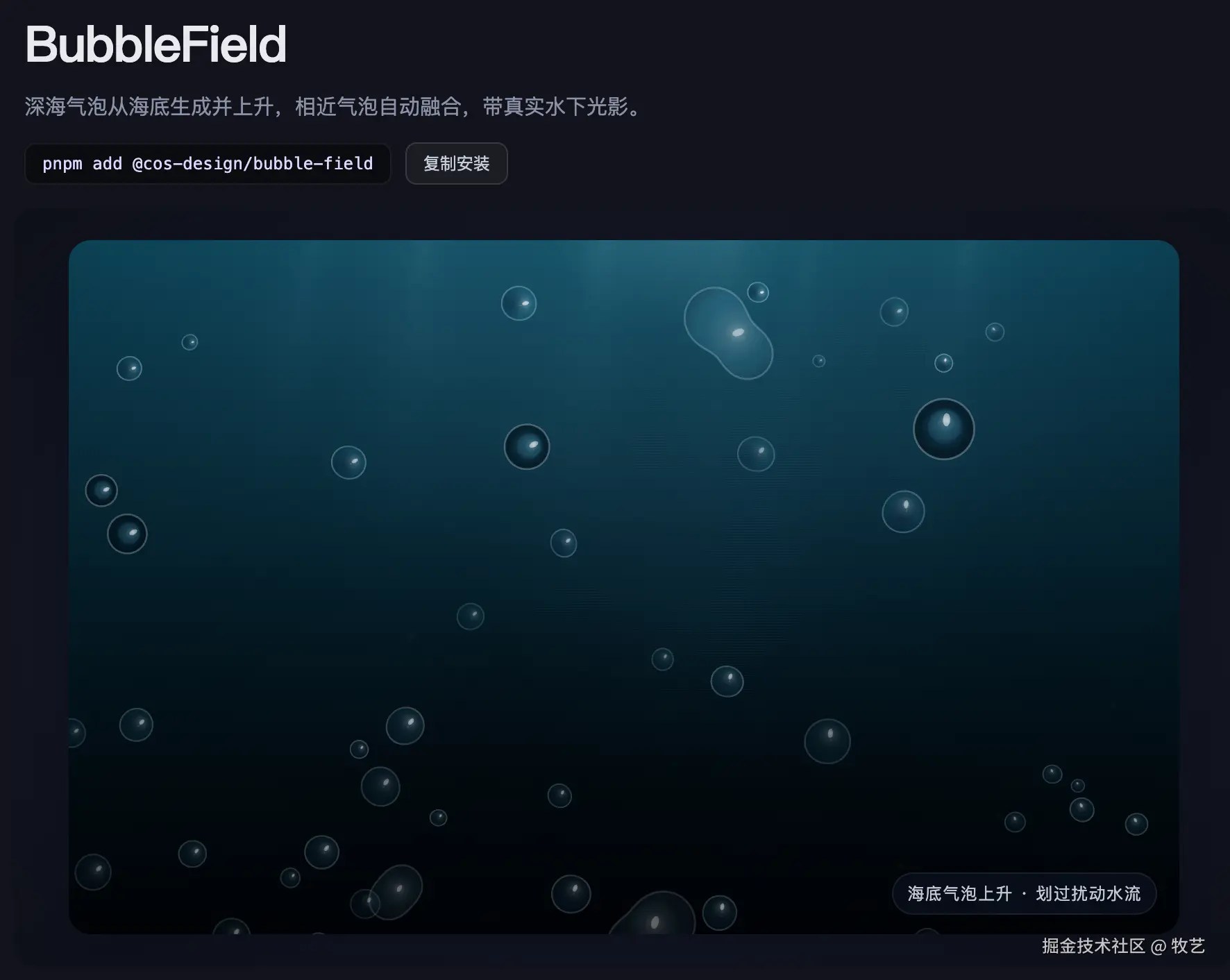

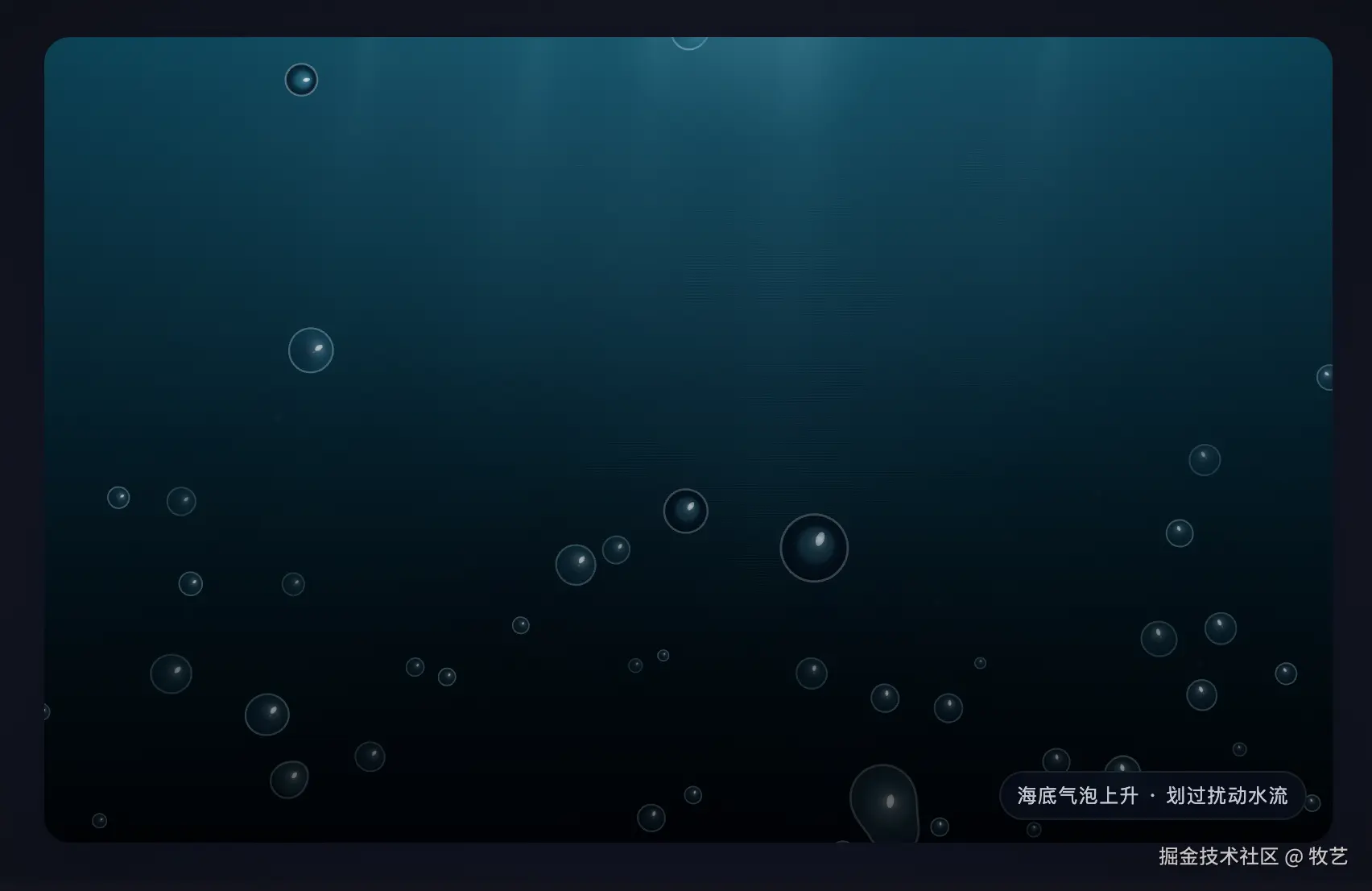

效果预览


一、它解决什么问题？

常见「气泡背景」有三条路：

方案优点痛点
CSS 圆点 / 简单粒子轻量没有变形、融合、水流感
现成粒子 Demo上手快一份效果一份代码，难调参
Three.js / 流体仿真表现力强依赖重，活动页往往过重

BubbleField 选的是中间态：Canvas 2D + 轻量物理配方。对外是一个组件：

import { BubbleField } from '@cos-design/bubble-field';

<BubbleField width={800} height={500} bubbleCount={36} speed={1} />

对内不是「一堆 arc 往上挪」，而是：

海底生成 → 浮力上升 → 表面模态变形 → 相近体积守恒融合 → 鼠标划过制造尾流。

二、整体架构：四个模块各管一层

源码按职责拆开，适合阅读，也适合扩展：

bubbleField/
├── index.tsx      # React 外壳、rAF、指针、生成调度
├── physics.ts     # 浮力、环境流、指针尾流、表面模态
├── merge.ts       # 空间哈希、短距吸引、体积守恒融合
├── render.ts      # 可变形轮廓 Path2D、metaball 轮廓、光照
├── background.ts  # 静态背景缓存、God rays、海洋雪
├── utils.ts       # frameDamp、easing、终端上升速度
└── types.ts       # Bubble / Merge / Pointer 类型

主循环顺序可以概括成：

画动态背景 → 按节奏从海底 spawn
  → 指针尾流扰动（可选）
  → 积分运动 + 表面模态
  → 短距吸引 / 启动融合 / 更新融合姿态
  → 按 y 深度排序绘制（单体 blob / 融合 metaball）

这和游戏里的「物理 tick → 碰撞/合并 → 渲染」同一套心智。

三、Props：少而够用

export interface BubbleFieldProps {
  width?: number;        // 默认 800
  height?: number;       // 默认 500
  bubbleCount?: number;  // 气泡数量上限，默认 36
  speed?: number;        // 上浮速度倍率，默认 1
  color?: string;        // 水体主色 / tint，默认 '#7dd3fc'
  interactive?: boolean; // 鼠标划过扰动，默认 true
}

交互开启时底部提示是「海底气泡上升 · 划过扰动水流」；关掉则只保留氛围层。


四、关键算法①：浮力上升，而不是匀速上飘

每颗气泡有 terminalRise（与半径相关的终端上升速度）。积分时用弹簧式加速度追这个目标，靠近水面再给一点 depthBoost，并叠加轻微 wobble / sway 与环境流场：

const depthBoost = 1 + (1 - depth) * 0.12;
const targetUp = bubble.terminalRise * speedScale * depthBoost;
const accel = (targetUp - upSpeed) * (0.022 + bubble.radius * 0.0011);
bubble.vy -= accel * frameScale;
// + 正弦晃动 + ambientFlow + frameDamp 阻尼

观感上：小泡升得慢且稳，大泡更「鼓」；不是所有圆点同一速度排队上浮。

从海底 spawn 时，半径也有偏置——多数中小，偶尔偏大——场里才有主次。


五、关键算法②：傅里叶表面模态 = 假软体

气泡没有网格、没有逐顶点弹簧。形变靠两阶表面模态（谐波振荡器）：

[ \ddot{m} = -\omega^2 m - d\dot{m} ]

  • mode2：椭圆振荡，(\omega_2 \propto 1/\sqrt{r})（大气泡更「肉」）
  • mode3：三倍角非对称抖动
  • streamStretch：沿相对流速拉伸轮廓

画轮廓时，对 48 个角度采样半径：

const blobRadius = (bubble, angle, time) => {
  let local = breathe + ripple + pulseBoost + settle;
  // 沿流拉伸：面向流向变长，侧向略收
  local += facing * facing * s - (1 - facing * facing) * s * 0.55;
  local += mode2 * Math.cos(2 * (angle - mode2Angle)) * 0.28;
  local += mode3 * Math.cos(3 * (angle - mode3Phase)) * 0.16;
  return bubble.radius * (1 + local);
};

再旋转 / 压扁成 Path2D，叠径向渐变高光（光源约在右上）。这是 BubbleField「像果冻、像水下气泡」而不是「硬圆」的关键。




六、关键算法③：指针 = 局部尾流，不是简单排斥

samplePointerFlow 在光标附近用高斯衰减叠三种力：

分量作用
drag沿指针切向拖拽
vortex侧向旋流（tanh(side)）
pressure径向压力

并按指针速度放大影响半径。同时把 strain / excite 灌进表面模态，让「水流扫过」和「外形晃一下」连在一起。

这比 bubble.x += dx * 0.1 那种推开，更像水下尾流。

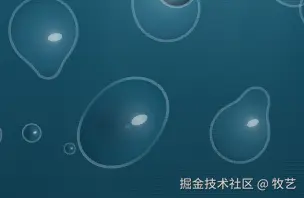

七、关键算法④：体积守恒融合 + Metaball 轮廓

相近气泡会自动融合，流程分三段：

  1. 空间哈希（cell ≈ MAX_RADIUS * 2.6）做近邻，避免 O(n²)；
  2. 短距吸引：刚要碰上时轻轻拉近；
  3. 启动融合：目标半径按体积守恒：
const targetRadius = Math.min(
  MAX_RADIUS,
  Math.cbrt(primary.radius ** 3 + secondary.radius ** 3)
);

融合姿态分 approach（靠近） 与 absorb（吸收） 两段缓动：主泡变大、副泡缩小，同时用 metaball 场画「两球粘连」的公共轮廓：

// 经典 r²/d² 场
metaballField = (ar*ar)/d1 + (br*br)/d2;
// 每个角度沿射线二分搜索场值 ≈ 1 的等值面点

Canvas 2D 上做双体 metaball，比 WebGL 等值面轻一个数量级，观感足够「融成一团」。

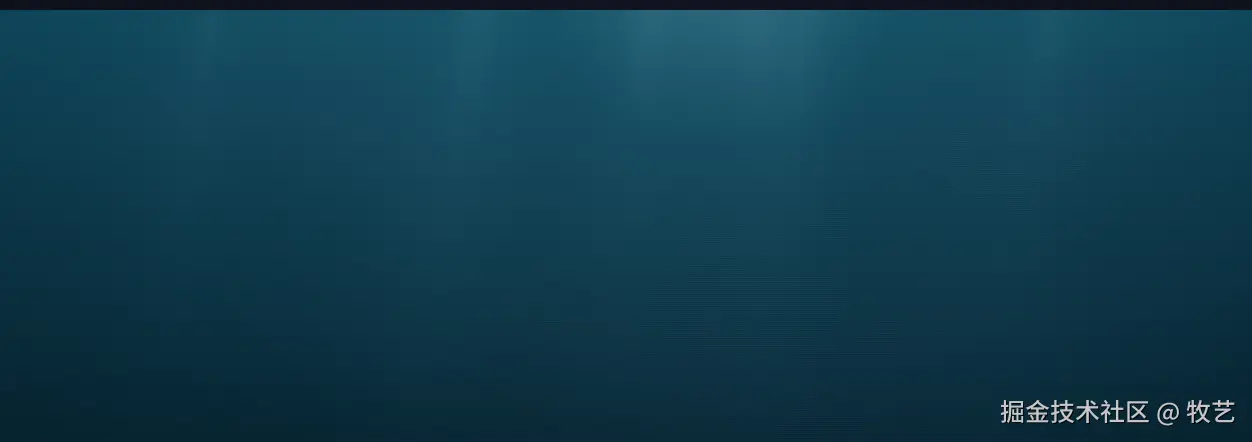

八、背景与观感：深海不用 3D

背景也分层，控制成本：

层做法
静态深度渐变 / 暗角离屏 canvas 缓存，仅尺寸或 color 变时重画
God rays动态、screen 叠色，模拟从水面透下的光柱
海洋雪单张柔边精灵 drawImage，数量按画布面积封顶

气泡按 y 从深到浅排序绘制，远近叠压更自然。整体气质是「深海气泡场」，不是 UI 上的蓝色圆点雨。


九、性能与工程约束

手段作用
默认 ~36 气泡路径采样与光照成本可预期
空间哈希融合近邻查询近似 O(n)
静态背景缓存避免每帧重绘大面积渐变
DPR ≤ 2高分屏不过度放大 fill-rate
bindVisibilityPause切标签页停仿真
deltaMs 钳制 + frameDamp帧率无关阻尼，掉帧不「飞」
prefers-reduced-motion降速、弱化指针与光柱

使用建议与 cos-design 其它 Canvas 背景一致：一页一个强全屏动效；bubbleCount 过大或画布很大时先在真机上看帧率。

十、怎么用：安装与场景示例

10.1 安装

# 只要气泡场
pnpm add @cos-design/bubble-field

# 或整库
pnpm add cos-design

样式随包自动注入，无需再 import CSS。

10.2 典型用法

import { BubbleField } from '@cos-design/bubble-field';
// 或：import { BubbleField } from 'cos-design';

<BubbleField
  width={960}
  height={540}
  bubbleCount={40}
  speed={1.2}
  color="#7dd3fc"
  interactive
/>

10.3 Next.js

依赖浏览器 API，SSR 请关掉：

import dynamic from 'next/dynamic';

const BubbleField = dynamic(
  () => import('@cos-design/bubble-field').then((m) => m.BubbleField),
  { ssr: false }
);

10.4 适合放哪里？

  • 海洋 / 潜水 / 清凉主题活动页 Hero
  • 品牌 Landing 的氛围底层
  • 游戏、互动展的水下场景装饰
  • 需要「可划过扰动」的趣味背景

不适合：首屏字节极度敏感、完全不需要动效的纯文档站或重度表单后台。

十一、和 RippleWater / SmokeFog 怎么选？

同属 cos-design 背景动效，气质不同：

组件介质交互隐喻渲染
RippleWater水面点击产生涟漪WebGL 高度场
SmokeFog雾 / 烟点击拨散Canvas 精灵
BubbleField水下气泡划过扰动水流 + 自动融合Canvas 物理 + metaball

要「点水面」用 RippleWater；要「拨雾」用 SmokeFog；要「深海气泡升起来、还能融」用 BubbleField。

结语

BubbleField 想证明的不是「Canvas 能画圆」，而是：

  1. 浮力 + 帧率无关阻尼：上升有物理感，不是匀速粒子；
  2. 表面模态假软体：不用网格也能做出果冻形变；
  3. 体积守恒融合 + metaball：融合像一团水，而不是两圆叠透明度；
  4. 指针尾流：拖拽 + 旋流 + 压力，划过才有「水流」；
  5. 模块化与工程细节：可分包发布，可见性暂停与 reduced-motion 开箱即有。

如果你正在做海洋主题或氛围型 Landing，打开 Playground 划两下比看文档更快：

jiaxiantao.xyz/cos-design/…

pnpm add @cos-design/bubble-field

欢迎 Issue / PR，一起把背景动效做得更完整。

系列延伸阅读

参考

资源链接
Playgroundjiaxiantao.xyz/cos-design/…
GitHubgithub.com/jiaxiantao/…
npm 全量包www.npmjs.com/package/cos…
npm 子包www.npmjs.com/package/@co…
Metaball 场经典 (r^2/d^2) 等值面思路
表面模态气泡 / 液滴形变常用的低阶傅里叶模态
