ESP32实战：驱动APDS-9930实现环境光与接近感知

@TOC

---

一、传感器简介

APDS-9930 是一款集成式数字环境光传感器和接近检测传感器，采用 I²C 通信接口，内部集成红外 LED 驱动、光电二极管阵列和信号处理电路，可同时检测环境光强度（Lux）和物体接近距离。

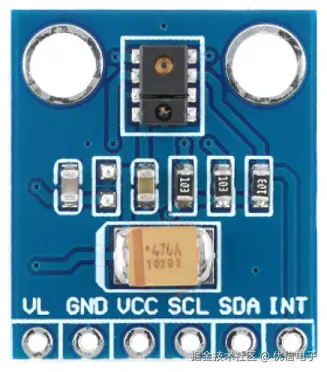

二、引脚功能

引脚	功能
VL	红外供电引脚，使用接近功能需给该引脚供电3.3V
GND	电源地
VCC	3.3V供电引脚
SCL	时钟线
SDA	数据线
INT	中断输出

三、主要寄存器介绍

使能寄存器 0x00

Bit	字段	功能
7	Reserved	保留，写0
6	SAI	中断后自动休眠
5	PIEN	接近中断使能
4	AIEN	环境光中断使能
3	WEN	等待定时器使能
2	PEN	接近检测使能
1	AEN	环境光检测使能
0	PON	电源开启

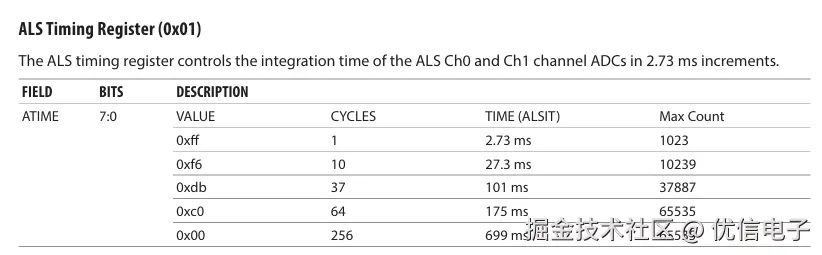

环境光积分时间寄存器 0x01

积分时间 = 2.73ms × (256 - ATIME)， ATIME 越大积分时间越短响应速度越快最大测量范围越小 ATIME 越小积分时间越长灵敏度越高暗光检测能力更强

ATIME值	ADC周期	积分时间	最大计数	特点
0xFF	1 cycle	2.73ms	1023	最快响应
0xF6	10 cycles	27.3ms	10239	快速模式
0xDB	37 cycles	101ms	37887	默认推荐
0xC0	64 cycles	175ms	65535	高灵敏
0x00	256 cycles	699ms	65535	最高灵敏

控制寄存器 0x0F

Bit	字段	功能	可选值	说明
7:6	PDRIVE	红外LED驱动电流	00	100mA（最大距离）
			01	50mA（推荐）
			10	25mA（低功耗）
			11	12.5mA（最低功耗）
5:4	PDIODE	接近检测光电二极管选择	00	保留
			01	保留
			10	使用 CH1 光电二极管
			11	保留
3:2	PGAIN	接近检测增益	00	1× 增益
			01	2× 增益
			10	4× 增益
			11	8× 增益
1:0	AGAIN	环境光 ALS 增益	00	1× 增益
			01	8× 增益
			10	16× 增益
			11	120× 增益

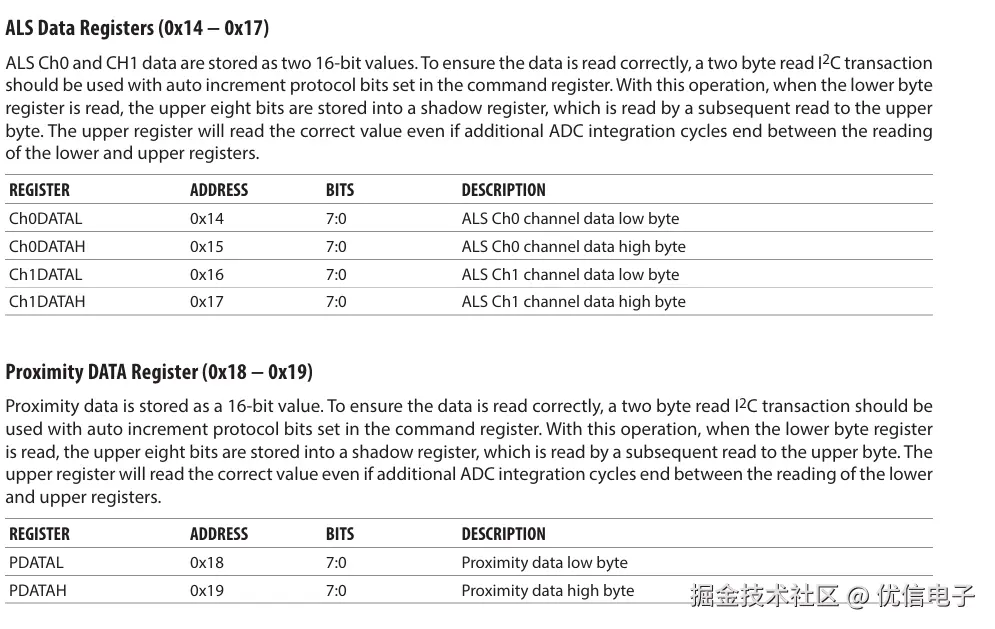

数据寄存器 0x14-19

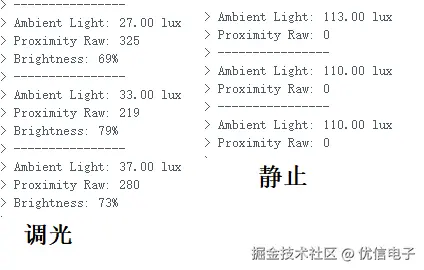

四、实验现象

驱动程序，需安装iarduino_APDS9930库，库地址

#include <Wire.h>
#include <iarduino_APDS9930.h>

iarduino_APDS9930 apds;

// LED 低有效
#define LED_PIN 23
// 接近检测阈值
#define HAND_THRESHOLD 200
// 消抖时间
#define DEBOUNCE_TIME 800

bool ledState = false;
bool lastHand = false;
unsigned long lastTrigger = 0;


void setup()
{
  Serial.begin(115200);
  Wire.begin(21,22);
  ledcAttach(
    LED_PIN,
    5000,
    8
  );

  ledcWrite(
    LED_PIN,
    255
  );

  delay(500);

  if(!apds.begin())
  {
    Serial.println("APDS-9930 not found!");
    while(1);
  }

  Serial.println("APDS-9930 OK");
}


void loop()
{
  float lux;
  uint16_t proximity;

  lux = apds.getLight();
  proximity = apds.getProximity();
  Serial.print("Ambient Light: ");
  Serial.print(lux);
  Serial.println(" lux");
  Serial.print("Proximity Raw: ");
  Serial.println(proximity);
  bool hand = false;

  if(proximity > HAND_THRESHOLD)
  {
    hand = true;
  }

  if(hand && !lastHand)
  {
    if(millis() - lastTrigger > DEBOUNCE_TIME)
    {
      ledState = !ledState;
      lastTrigger = millis();
      Serial.print("LED:");
      if(ledState)
      {
        Serial.println("ON");
      }
      else
      {
        Serial.println("OFF");
      }
    }
  }
  lastHand = hand;

  if(ledState)
  {
    int brightness;
    brightness = map(
      proximity,
      HAND_THRESHOLD,
      1024,
      80,
      5
    );

    brightness = constrain(
      brightness,
      5,
      80
    );

    int pwmValue;
    pwmValue = map(
      brightness,
      0,
      100,
      0,
      255
    );

    pwmValue = 255 - pwmValue;
    ledcWrite(
      LED_PIN,
      pwmValue
    );

    Serial.print("Brightness: ");
    Serial.print(brightness);
    Serial.println("%");

  }
  else
  {
    ledcWrite(
      LED_PIN,
      255
    );
  }
  Serial.println("----------------");
  delay(200);
}

APDS-9930	ESP32
VL	3.3V
VCC	3.3V
GND	GND
SDA	IO 21
SCL	IO 22

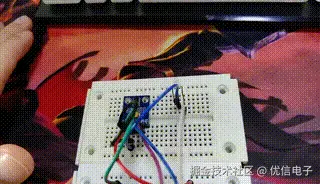

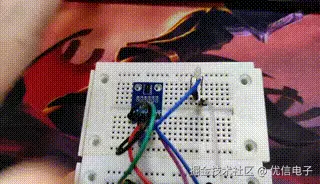

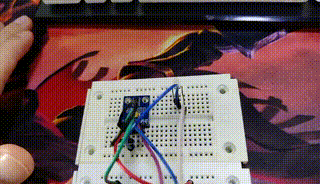

开关： 调节亮度：

以上内容个人理解，如有不正欢迎指正，需要资料及工程可留言邮箱
