Qt 集成 OPC UA：open62541 实战与 6 个常见陷阱

Qt 集成 OPC UA：open62541 实战与 6 个常见陷阱

面向 Qt/C++ 后端开发者与工业自动化工程师。全文基于开源项目 DeviceForge（Qt 6 + C++17，MIT）里 OPC UA Client Tool 的真实实现。

---

为什么选 open62541？

OPC UA 是工业 4.0 的核心协议，但 Qt 生态里没有官方 OPC UA 模块（Qt OPC UA 在 Qt 6 被移除了）。第三方方案主要有两个：

库	许可	特点
open62541	LGPL/MPL	C 库，成熟稳定，功能完整，amalgamation 单文件版
Unified Automation	商业	功能最全，但需付费 license

工业项目首推 open62541——开源、活跃、支持 Client/Server/Subscription，单文件 amalgamation 版本还省去了编译依赖的麻烦。

---

集成 open62541：三个关键决策

1. Amalgamation 单文件 vs 多文件

open62541 官方提供两种打包方式：

• 多文件版本： dozens of .c/.h 文件，需逐个加入 CMake
• Amalgamation 单文件：合并成一个 open62541.h（~10MB），包含所有插件

选单文件。理由：与项目里已有的 open62541 集成方式一致，CMake 一行搞定：

# src/thirdparty/open62541/CMakeLists.txt
add_library(open62541 STATIC "${CMAKE_CURRENT_SOURCE_DIR}/open62541.h")
target_include_directories(open62541 PUBLIC ${CMAKE_CURRENT_SOURCE_DIR})
target_compile_definitions(open62541 PUBLIC UA_MULTITHREADING=0)

注意，如果使用 vs 编译调试，一定要先右键工程 -> Qt -> Convert to Qt...

2. 功能开关：按需裁剪

open62541 用 #define 控制功能模块（在 open62541.h 顶部手动配置）：

#define UA_ENABLE_CLIENT          1  // 必须：Client 模式
#define UA_ENABLE_SUBSCRIPTIONS   1  // 必须：DataChange 订阅
#define UA_ENABLE_NODELIST        1  // 必须：地址空间浏览
#define UA_ENABLE_ENCRYPTION      0  // 关闭：首期无加密
#define UA_ENABLE_METHODCALL      0  // 关闭：首期不调用 Method
#define UA_ENABLE_SERVER          0  // 关闭：仅 Client
#define UA_ENABLE_PUBSUB          0  // 关闭：不需要

为什么不能传 -DUA_ENABLE_X=0？
open62541 用 #ifdef/defined() 判断，定义为 0 反而会激活代码路径（与非目标相悖）。只能手动改头文件，或用 amalgamation 的正向开关兜底：

// 在 .cpp 顶部正向兜底（仅当头文件未定义时启用）
#ifndef UA_ENABLE_CLIENT
#define UA_ENABLE_CLIENT 1
#endif

3. C 库 vs C++：包装器模式

open62541 是纯 C 库，DeviceForge 是 C++17。直接暴露 C 头文件污染整个项目？用 OpcUaAdapter 隔离：

// OpcUaAdapter.h — 仅前向声明，不暴露 open62541.h
struct UA_Client;  // 前向声明（具名 struct 可前向声明）
class OpcUaAdapter {
    UA_Client* m_client = nullptr;  // 不透明指针
    // ...
};

// OpcUaAdapter.cpp — 唯一包含 open62541.h 的文件
#include <open62541.h>

好处：

• 其余 99% 的代码不感知 open62541
• 未来换库只需改这一个 .cpp
• 编译依赖最小化

---

六个真实工程陷阱

陷阱 1：UA_Client 非线程安全，三路并发会撞车

问题：
open62541 在 UA_MULTITHREADING=0 下（默认）的 UA_Client 不是线程安全的。但我们的架构里：

• GUI 线程：readNodes()/writeNodes() 同步调用 adapter
• svc 后台线程：runIterate(100) 驱动 DataChange 回调
• 用户回调：DataChange 回调在 svc 线程内触发

三路代码同时碰 m_client，不加保护必炸。

解法：std::recursive_mutex 串行化所有 m_client 访问：

// OpcUaAdapter.h
std::recursive_mutex m_clientMutex;

// OpcUaAdapter.cpp — 所有触碰 m_client 的方法都加锁
bool OpcUaAdapter::connect(const DeviceInfo& device, const AuthInfo& auth) {
    std::lock_guard<std::recursive_mutex> lk(m_clientMutex);
    // ... UA_Client_new/UA_Client_connect
}

QVariantMap OpcUaAdapter::readNodes(const QStringList& nodeIds) {
    std::lock_guard<std::recursive_mutex> lk(m_clientMutex);
    // ... UA_Client_readValueAttribute
}

为什么用 recursive_mutex 而不是 mutex？
connect() 内部会调用 disconnect()，disconnect() 也需锁。recursive_mutex 允许同一线程重入，避免死锁。

可复用经验：
任何 C 库如果文档没明确说"线程安全"，默认就是非线程安全的。即使看起来是"只读"的方法（如 runIterate 内部回调），也可能修改内部状态。锁的粒度要覆盖所有触碰共享资源的方法，不管它看起来有多无辜。

---

陷阱 2：ServiceTask 析构顺序导致 UAF（Use-After-Free）

问题：
OpcUaClientBackend 继承 ServiceTask，析构时调用顺序是：

1. 派生类成员开始析构（m_adapter/m_subscribed）
2. 基类 ~ServiceTask() 才 join svc 线程
3. svc 线程还在跑，访问已析构的 m_adapter → UAF 崩溃

解法：在派生析构中主动停并 join svc 线程，早于成员销毁：

OpcUaClientBackend::~OpcUaClientBackend() {
    // 关键：先停 svc 线程，再让成员销毁
    m_running = false;
    requestShutdown();  // 置基类 running_ = false，使 svc 循环退出
    wait();             // join svc 线程（lwserverbase wait 守卫 joinable，可重入）
    if (m_adapter && m_adapter->isConnected()) {
        m_adapter->disconnect();
    }
    // 现在 m_adapter/m_subscribed 析构是安全的
}

为什么 requestShutdown() + wait() 而不是直接 join()？
lwserverbase 的 ServiceTask::wait() 有内部守卫（检查 joinable() 和 running_），可重入且线程安全。直接 join() 会违反 RAII 契约。

可复用经验：
继承 ServiceTask 的类如果 svc() 访问派生成员，必须在派生析构中先停线程。基类析构join 永远晚于派生成员销毁，这是 C++ 对象模型决定的。

---

陷阱 3：UA_Variant 类型映射，漏了 ByteString 就丢数据

问题：
open62541 的 UA_Variant 类型系统比 Qt QVariant 更细（比如有 UA_ByteString、UA_DateTime），直接转换会丢精度或崩溃。

解法：完整类型映射表：

// UA_Variant → QVariant（OpcUaAdapter.cpp）
QVariant uaVariantToQtVariant(const UA_Variant& val) {
    if (val.type == &UA_TYPES[UA_TYPES_BOOLEAN])   return QVariant(*static_cast<UA_Boolean*>(val.data));
    if (val.type == &UA_TYPES[UA_TYPES_INT32])      return QVariant(*static_cast<UA_Int32*>(val.data));
    if (val.type == &UA_TYPES[UA_TYPES_FLOAT])      return QVariant(static_cast<double>(*static_cast<UA_Float*>(val.data)));
    if (val.type == &UA_TYPES[UA_TYPES_STRING])     return QString::fromUtf8(...);
    if (val.type == &UA_TYPES[UA_TYPES_DATETIME])   return QDateTime::fromSecsSinceEpoch(UA_DateTime_toUnixTime(...));
    if (val.type == &UA_TYPES[UA_TYPES_BYTESTRING]) return QByteArray(...);  // ← 容易被漏
    // ...
}

ByteString 的坑：OPC UA 的 UA_ByteString 和 Qt QByteArray 看似一样，但 UA_ByteString 不是 null 结尾的，必须按 length 截取，不能直接 c_str()。

可复用经验：
C 库 ↔ C++ 库的类型边界是重灾区。写一个显式映射表（switch-case 或 if-else），每个类型单独处理，比万能转换器靠谱。漏掉的类型在单元测试里会暴露。

---

陷阱 4：N+1 查询：每个节点读一次 DataType 属性太慢

问题：
地址空间浏览时，需要知道每个 Variable 节点的数据类型（Int32/Float/Boolean…），用于 UI 显示和写入值推断。最初实现是每个节点单独调用 UA_Client_readValueAttribute 读 DataType 属性——582 个节点就是 582 次网络往返，慢到怀疑人生。

解法：改为一次性批量读所有节点的 DataType，1 次往返搞定：

// OpcUaClientWidget.cpp — browseRoot 增强版
QStringList nodeIds;  // 收集所有 Variable 节点 NodeId
// ... 遍历 browse 结果

// 1 次批量读 DataType
UA_ReadRequest request = UA_ReadRequest_new();
UA_ReadValueId* rvids = new UA_ReadValueId[nodeIds.size()];
for (int i = 0; i < nodeIds.size(); ++i) {
    UA_NodeId nodeId = UA_NodeId_parse(nodeIds[i].toUtf8());
    UA_ReadValueId_init(&rvids[i]);
    rvids[i].nodeId = nodeId;
    rvids[i].attributeId = UA_ATTRIBUTEID_DATATYPE;  // ← 批量读 DataType
    UA_NodeId_deleteMembers(&nodeId);
}
request.nodesToRead = rvids;
request.nodesToReadSize = nodeIds.size();

UA_ReadResponse response = UA_Client_Service_read(m_client, request);
// 解析 response，构建 dataTypeIdToName 映射
delete[] rvids;
UA_ReadRequest_deleteMembers(&request);

效果：582 个节点从 582 次往返降到 1 次，速度提升百倍。

可复用经验：
凡是要批量获取多个资源的元数据（类型、权限、描述…），优先批量接口，不要循环单次请求。N+1 查询是性能杀手，无论是 SQL、RPC 还是 OPC UA。

---

陷阱 5：回调里抛异常会直接 abort

问题：
DataChange 回调在 open62541 内部触发，如果回调代码抛异常（比如 QVariant::toString() 对 null 值调用），C 库没有 C++ 异常处理机制 → 直接 std::terminate() → 进程 abort。

解法：所有 C 回调加 try-catch 包装：

// OpcUaAdapter.cpp — DataChange 静态回调
static void dataChangeCallback(UA_Client* client, UA_UInt32 subId, void* subContext,
    UA_UInt32 numMonitoredItems, UA_MonitoredItemNotification* items)
{
    auto* ctx = static_cast<OpcUaMonContext*>(subContext);
    try {
        for (UA_UInt32 i = 0; i < numMonitoredItems; ++i) {
            // ... 解析数据，调用用户回调
            ctx->cb(nodeIdStr, value, timestampMs, quality);
        }
    } catch (const std::exception& e) {
        // 记录日志，不抛
        UA_LOG_WARNING(UA_Log_Stdout, "DataChange callback exception: %s", e.what());
    }
}

可复用经验：
C 库回调 ≠ C++ 成员函数。C 回调不知道 C++ 异常，抛出来就是 std::terminate()。所有跨语言边界的回调必须 try-catch，哪怕是"不可能抛"的地方。

---

陷阱 6：非规范服务端触发 open62541 内部 UAF，客户端必须深拷贝 policyId

问题（真实工业现场）： 某现场设备（IP 10.13.104.225，端口 4840/14840）的 OPC UA 服务端在 GetEndpoints 响应里返回的 EndpointUrl 与客户端连接的 URL 不一致（如返回 opc.tcp://0.0.0.0:4840 或主机名 pc-Lenovo-...:14840）。open62541 v1.5.x 客户端检测到 EndpointUrl 不匹配后，会复用 GetEndpoints 响应中的 endpoint 内部内存 —— UA_Client.endpoint.userIdentityTokens[] 在 CreateSession 与 ActivateSession 之间被释放/复用。

具体表现：

• CreateSession 成功（SessionState: Created）
• ActivateSession 发送前，utp->policyId.length 已变成一个被复用的堆指针值（观测到 length=3051226904224 ≈ 2.7TB）
• Array_encodeBinary 因 length > UA_INT32_MAX 直接返回 BadInternalError
• Channel 关闭，连接失败

UaExpert（基于 .NET OPC UA 栈）不严格校验 policyId 结构，能容忍；open62541 严格校验，导致连不上。

诊断：在 activateSessionAsync 加三处 [DF-DIAG] 打印（Array_encodeBinary bogus length=、encode 失败链 + 类型名、activateSession policyId length=），配合 stdout 重定向到 %TEMP%/opcua_trace.log，得到精确证词：长度值落在 0x2c66b4bb6a0 区间，data 指针在 0x000002c6485ac328 —— 两者都是同一区段的堆指针，是教科书式的 use-after-free。

解法：在 amalgamation 中给 activateSessionAsync 的匿名认证分支打一个最小深拷贝补丁：

// src/thirdparty/open62541/open62541.c
UA_AnonymousIdentityToken anonToken;
UA_AnonymousIdentityToken_init(&anonToken);
UA_StatusCode retval = UA_String_copy(&utp->policyId, &anonToken.policyId);  // ← 深拷贝
if(retval != UA_STATUSCODE_GOOD) {
    UA_ActivateSessionRequest_clear(&request);
    return retval;
}
UA_ExtensionObject_setValueNoDelete(&request.userIdentityToken, &anonToken,
                                    &UA_TYPES[UA_TYPES_ANONYMOUSIDENTITYTOKEN]);

非匿名认证分支也需同样防御（已配置认证令牌时直接 policyId = UA_String_copy(&utp->policyId, policyId)）。

为什么不让服务端修复：

• 设备固件通常不在我们控制范围
• 服务端的 GetEndpoints 响应字段虽不规范，但客户端为兼容性必须容忍（UaExpert 就是这么做的）
• 这种字段不匹配在工控 PLC / 嵌入式设备中非常常见

可复用经验：

• 任何 C 库暴露的 UA_String {length, data} 都可能是别名而非自有缓冲。在使用前做一次 UA_String_copy 深拷贝，约 50 字节成本，换来对生命周期不确定性的免疫
• 对 amalgamation 单文件分发版库，直接改源头文件比升级版本更可控 —— 我们已经验证了触发路径，加几行防御即可
• 工业 OPC UA 集成测试必须涵盖非规范服务端：UaExpert 能连的，open62541 不一定能连，反之亦然

---

完整实现：四面板布局

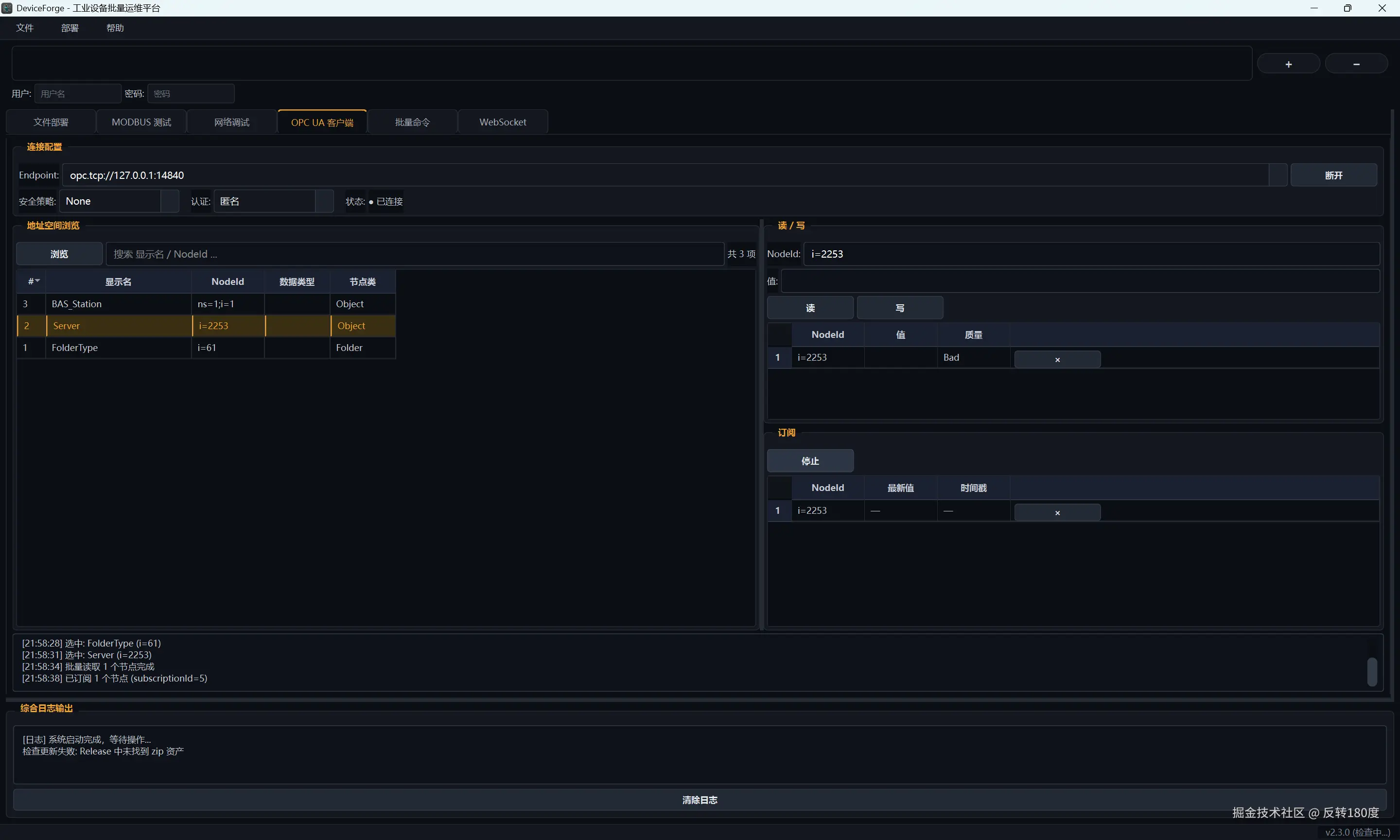

OPC UA Client Tool 采用四面板布局，最大化信息密度：

┌─ 连接配置 ──────────────────────────────────────────────────────────────┐
│ Endpoint: [opc.tcp://192.168.1.10:4840    ] [连接]                      │
│ 安全策略: [None ▼]  认证: [匿名 ▼]   状态: ● 已连接                     │
├─ 地址空间浏览（左主舞台）──────────┬─ 读/写 + 订阅（右操作栏）───────────┤
│ QTableWidget（5 列扁平表格）       │ NodeId: [ns=2;s=Demo.Temperature]    │
│ #  显示名  NodeId  类型  节点类    │ 值:     [25.6                      ] │
│ 1  AHU-01_Temp  ns=2;s=…  Int32  V │ [读] [写]                            │
│ 2  AHU-01_Fault ns=2;s=…  Int32  V │ ──────────────────────────────────── │
│ …                                  │ 批量表（每行 × 删除）：               │
│ 共 582 项 · 匹配 37               │ NodeId         值   质量  ×          │
│ [搜索框：实时过滤]                 │ ns=2;s=AHU-01_Temp 25.6 Good [×]     │
│                                   │ ──────────────────────────────────── │
│                                   │ 订阅表（每行 × 删除）：               │
│                                   │ NodeId         最新值 时间戳  ×      │
│                                   │ ns=2;s=…       25.6    10:23  [×]   │
│                                   │ [订阅]                                │
├───────────────────────────────────┴──────────────────────────────────────┤
│ 日志（缩小到 80px）                                                      │
└────────────────────────────────────────────────────────────────────────────┘

布局策略：

• 地址空间左主舞台（stretch 3）：582 个节点需要横向空间
• 读/写 + 订阅右操作栏（stretch 2）：操作区不需要太宽
• 搜索即时过滤：输入关键字 → 立刻隐藏不匹配行 + 更新匹配计数
• 浏览表 5 列固定宽度：# 40px / 显示名 200px / NodeId 自适应 / 数据类型 90px / 节点类 90px（色块）

---

地址空间浏览：5 列扁平表格 + 类型友好名 + 节点类色块

用 QTableWidget 替代 QTreeWidget，5 列：# / 显示名 / NodeId / 数据类型 / 节点类。

// OpcUaClientWidget.cpp
m_browseTable = new QTableWidget(0, 5, this);
m_browseTable->setHorizontalHeaderLabels(
    {"#", "显示名", "NodeId", "数据类型", "节点类"});
m_browseTable->setSortingEnabled(true);           // 按任意列排序

// 节点类色块：Variable(青绿)/Object(石蓝)/Folder(深石)/Method(琴色)
classItem->setBackground(QBrush(QColor("#1a3a30")));
// 数据类型友好名映射：i=24 → Int32, i=12 → String 等
QString typeName = dataTypeIdToName("i=24");       // → "Int32"

搜索过滤：onBrowseSearchChanged() 即时遍历所有行，setRowHidden(row, textNotInRow)。

分批渲染：每 100 行 m_browseTable->viewport()->update() 一次，避免 300+ 节点时 UI 卡顿。

从地址空间到读写：双击行 → 自动填入 m_nodeIdEdit，无需手动复制 NodeId。

× 删除按钮：批量表 / 订阅表每行末尾有 × 按钮，点击删除该行。实现要点：按几何反查行号（btn->parentWidget()->mapTo(tbl->viewport(), btn->pos()) + rowAt），因为 cellClicked 对 cellWidget 上的按钮不可靠，且删除前几行会让后续捕获的 row 索引错位。

---

DataChange 订阅：线程安全的轮询泵

open62541 的 Subscription 回调在 UA_Client_runIterate() 内部触发，必须在后台线程持续驱动：

// OpcUaClientBackend::svc()
int OpcUaClientBackend::svc() {
    m_running = true;
    while (m_running && ServiceTask::isRunning()) {
        if (m_subscribed.load() && m_adapter && m_adapter->isConnected()) {
            m_adapter->runIterate(100);  // ← 驱动 DataChange 回调
        } else {
            std::this_thread::sleep_for(std::chrono::milliseconds(100));
        }
    }
    m_running = false;
    return 0;
}

为什么不用 GUI 线程定时器调用 runIterate()？
runIterate(100) 会阻塞最多 100ms（等待网络 I/O），在 GUI 线程会卡界面。后台 svc() 线程是唯一选择。

跨线程回调到 GUI：用 QMetaObject::invokeMethod(..., Qt::QueuedConnection)：

// OpcUaClientWidget::setBackend()
m_backend->setDataChangeCallback([this](const QString& nodeId, const QVariant& value,
                                         quint64 ts, const QString& quality) {
    QMetaObject::invokeMethod(this, [this, nodeId, value, ts, quality]() {
        // 更新订阅表（在 GUI 线程执行）
        m_subscriptionTable->item(row, 1)->setText(value.toString());
    }, Qt::QueuedConnection);
});

---

与现有架构的融合

OPC UA Client Tool 完全复用 DeviceForge 2.0 的 Tool 框架：

组件	角色	复用点
OpcUaAdapter	IProtocolAdapter 实现	ProtocolRegistry 注册，protocolId = "opcua"
OpcUaClientBackend	ToolBackend (ServiceTask)	bindDevices/bindCredentials/applyConfig 接口
OpcUaClientWidget	ToolWidget (QWidget)	setBackend 注入 + QMetaObject 跨线程回调
DeployMaster	ToolHost 桥接	setupOpcUaClientTool() 替代旧 OpcUaClientTab

不再需要 OpcUaClientTab（旧演示模式已移除）。

---

小结

整个 OPC UA Client 实现的几个可复用经验：

1. C 库集成：用适配器（Adapter）隔离，不污染主项目
2. Amalgamation 单文件：减少依赖，简化构建
3. 功能开关不能传 0：#define X 0 反而激活，只能手动改或正向兜底
4. 非线程安全 C 库：recursive_mutex 串行化所有访问，包括"只读"方法
5. ServiceTask 派生类析构：必须先停并 join 线程，再让成员销毁
6. 类型映射显式写：C ↔ C++ 类型边界单独处理，漏一个就丢数据
7. C 回调包 try-catch：跨语言边界异常会 abort
8. N+1 查询必优化：批量接口优先，582 节点从 582 次往返降到 1 次

代码在 DeviceForge（MIT，src/tools/OpcUaClientTool/ + src/adapter/OpcUaAdapter），带完整设计文档和单元测试框架。这是基于 open62541 的 Qt OPC UA Client 完整实现，欢迎试用、提 Issue。

---

如果这篇对你有用，项目点个 Star 是最大的鼓励。有 OPC UA 现场集成经验或坑，欢迎在 GitHub Issues 交流。
