Binder（三）：客户端拿到的 BinderProxy，到底指向远端什么对象？

Binder（三）：客户端拿到的 BinderProxy，到底指向远端什么对象？

前两篇已经完成：

第一篇：一次调用怎样跨进程并返回。
第二篇：方法、参数和返回值怎样变成 AIDL 协议。

现在剩下整个 Binder 对象模型最关键的问题：

客户端明明不可能直接持有另一个进程中的 Java/C++ 对象地址，为什么一个本地 BinderProxy 却能代表远端服务？

沿着这个代理逐层向下看，得到的不是远端地址，而是一组映射：

客户端持有的不是服务端对象地址，而是一条分层远端引用链。

Java：业务 Proxy → BinderProxy
Native：BinderProxy → BpBinder(handle)
Kernel：当前进程的 binder_ref(handle) → 服务端 binder_node
服务端：事务到达拥有进程后，通过 ptr/cookie 恢复 BBinder / JavaBBinder → Java Stub

BinderProxy 只是这条链在客户端 Java 层的入口。真正让“远端对象引用”成立的是：用户态代理、进程内 handle、驱动 binder_ref 和服务端 binder_node 共同维护的映射。

源码按导读第四节“系列统一基线”定位，驱动对象使用其中固定的 Android Common Kernel commit。

远端引用为什么不能是一段地址

地址只在所属进程里有意义

假设服务端创建一个已经实现全部 AIDL 方法的 Stub。下面一行是只强调“本地对象属于服务端地址空间”的伪代码，不是 BinderLab CalculatorService 的构造方式：

ICalculator.Stub calculatorBinder = ...;

这个 Java 对象、对应的 native JavaBBinder，以及它们使用的内存地址都属于服务端进程地址空间。

即使客户端得到一个数值相同的地址：

0x7a12340000

它在客户端地址空间也可能：

没有映射；
映射到完全无关的数据；
在下一次运行中变化；
不具备访问权限。

因此 Binder 不能把普通对象指针直接交给客户端。它必须建立一种“可跨进程引用、但不暴露远端内存”的对象模型。

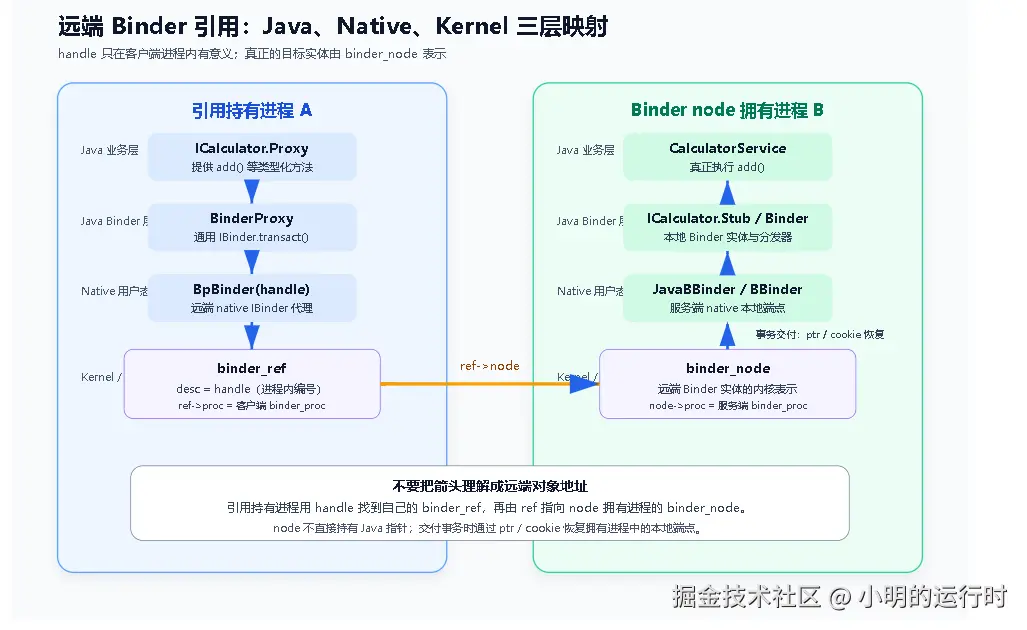

三层对象映射

这张图按层次阅读：

第一行：业务接口对象；
第二行：Java Binder 端点；
第三行：Native Binder 对象；
第四行：Kernel 中的远端引用和本地实体。

不要把图里所有对象都简称为“Binder 代理”。它们的职责不同：

对象	所在位置	代表什么
ICalculator.Proxy	引用持有进程 Java	类型化业务接口代理
BinderProxy	引用持有进程 Java	通用远端 IBinder 代理
BpBinder	引用持有进程 Native	持有目标 handle 的 native 代理
binder_ref	引用持有进程驱动上下文	当前进程对远端 node 的引用
handle	引用持有进程用户态	当前进程查找 binder_ref 的 key
binder_node	驱动	node 拥有进程本地 Binder 实体的内核表示
BBinder / JavaBBinder	node 拥有进程 Native	本地 Binder 实体
AIDL Stub	node 拥有进程 Java	接收事务并分发业务方法

从 BinderProxy 追到 handle

业务 Proxy 与 BinderProxy 不是同一个对象。沿下面这条链继续向 Native 和 Kernel 追踪：

ICalculator.Proxy
    ↓ mRemote.transact()
BinderProxy

用户态代理与驱动引用怎样接起来

BinderProxy 在 native 层持有 IBinder

Java BinderProxy 的 native 数据中保存一个 sp<IBinder>。Android 16 的 javaObjectForIBinder() 会区分两种情况：

如果 native IBinder 是本进程 JavaBBinder：
    返回原来的 Java Binder 对象。

否则：
    为这个 native IBinder 创建或复用 Java BinderProxy。

关键结构可以整理成：

BinderProxyNativeData* nativeData = new BinderProxyNativeData();
nativeData->mObject = val;  // sp<IBinder>

对 kernel Binder 远端端点来说，这个 IBinder 通常是 BpBinder。

BpBinder::transact() 最终取出：

binderHandle()

交给 IPCThreadState::transact()。

因此更准确的说法不是：

BinderProxy 指向服务端 Java 对象。

而是：

BinderProxy 持有一个 native 远端 IBinder；
对 kernel Binder 来说通常是 BpBinder；
BpBinder 用当前进程中的 handle 标识远端 Binder node。

BBinder / BpBinder：本地端点与远端代理

可以先把名字记成两个方向：

BBinder：本进程拥有的本地 Binder 实体。
BpBinder：当前进程持有的远端 Binder 代理。

Java 服务端 Binder 进入 native 后由 JavaBBinder 承接；JavaBBinder 继承本地 Binder 实体路径。远端端点进入 Java 时则包装为 BinderProxy，native 侧由 BpBinder 提供 transact()。

这不是固定的“服务端类”和“客户端类”。同一个进程可以同时：

拥有本地 BBinder / JavaBBinder；
持有其他进程的 BpBinder；
对某笔事务是服务端；
对下一笔事务又是客户端。

binder_node 归属于端点拥有进程

驱动中的 binder_node 记录本地 Binder 实体的内核表示，其中关键关系包括：

node->proc
    这个 node 由哪个 binder_proc 承载

node->ptr / node->cookie
    事务到达拥有进程时，用于还原本地 BBinder 的用户态标识

node->refs
    哪些外部进程持有对它的 binder_ref

binder_node 不是 Java 对象本身，也不理解 AIDL 接口。它是驱动维护路由、引用和生命周期所需的端点表示。

binder_ref 归属于引用持有进程

驱动中的 binder_ref 同时保存：

ref->proc
    哪个进程持有这条引用

ref->node
    引用指向哪个服务端 binder_node

ref->data.desc
    用户态看到的 handle

源码注释直接把它描述为：

从 procA 指向 procB 中目标 node 的引用结构。

所以对象关系是：

客户端 binder_proc
    └─ binder_ref(desc = handle)
            └─ target binder_node
                    └─ 服务端 binder_proc

handle 只是当前进程的索引

handle 是某个客户端进程查找自己 binder_ref 的编号。

同一个服务端 binder_node：

在客户端进程 A 中可能是 handle 3；
在客户端进程 C 中可能是 handle 7；
在 node 自己的服务端进程中不是靠这两个 handle 找本地对象。

驱动处理事务时会在“发送方进程的 ref 表”中解析 handle。Android Common Kernel 的 binder_transaction() 清楚表现了这个范围：

ref = binder_get_ref_olocked(
        proc,
        tr->target.handle,
        true);

target_node = binder_get_node_refs_for_txn(
        ref->node,
        &target_proc,
        &return_error);

这里的 proc 是发送方 binder_proc。因此 handle 不能脱离进程上下文解释，更不是全系统唯一对象 ID。

ProcessState 复用同一 handle 的 BpBinder

Native 用户态的 ProcessState::getStrongProxyForHandle() 会在进程级表中查 handle：

handle_entry* e = lookupHandleLocked(handle);

if (e->binder == nullptr || oldProxyCannotBePromoted) {
    sp<BpBinder> bp = BpBinder::create(handle);
    e->binder = bp.get();
}

这个缓存让同一进程中同一远端 handle 尽量复用 BpBinder 身份，而不是每次读取 Parcel 都创建毫无关联的新代理。

进一步到 Java，javaObjectForIBinder() 也会尝试复用仍存活的 BinderProxy。

但“本地代理对象身份被复用”仍不等于“远端进程永远存活”。第八篇会解释这个生命周期差异。

引用可以继续传播，也可以反向调用

Binder 引用写进 Parcel 时会被转换

普通 int 可以复制其值，Binder 引用不能复制远端对象内存。概念上只需要知道：Parcel 会把 Binder 引用作为特殊对象记录，驱动再按接收进程视角传播对同一个 node 的引用。

传递本地 Binder：接收进程获得自己的远端引用；
转发远端 Binder：新接收进程获得指向同一 node 的自己的引用；
引用回到 node 拥有进程：可以恢复为本地端点语义。

BINDER_TYPE_BINDER、BINDER_TYPE_HANDLE 与驱动转换函数统一放在第四篇“特殊对象转换”章节。

接收方把新 handle 包回 BinderProxy

接收侧最终得到两类结果之一：

引用回到 node 拥有进程：恢复本地 Binder；
接收进程只持有远端引用：创建或复用 BinderProxy。

最后 IResultCallback.Stub.asInterface() 等类型化桥接函数，再把通用 IBinder 包成业务接口。具体 flattenBinder() / unflattenBinder() 与内核对象翻译仍由第四篇负责。

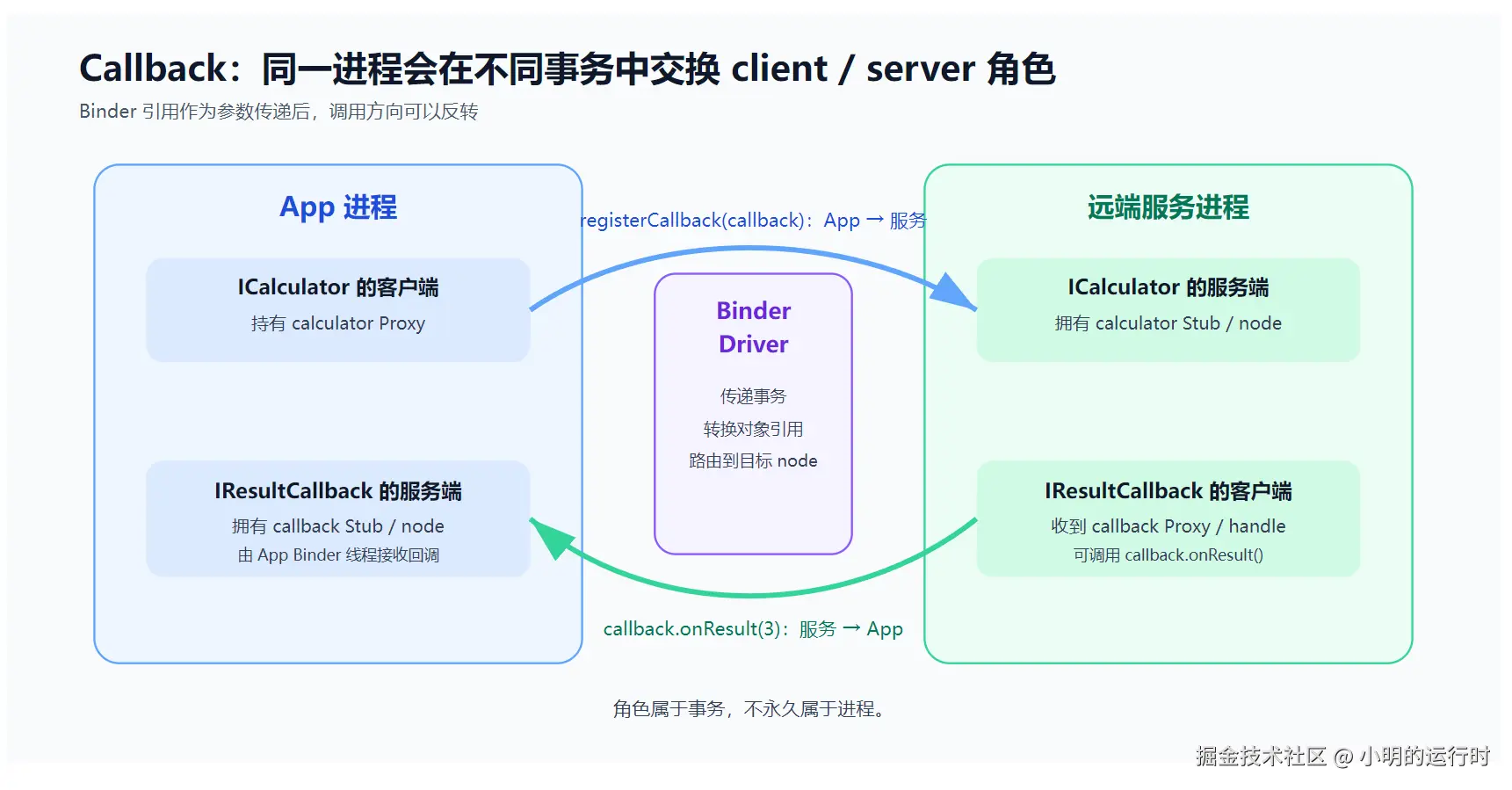

callback 会反转引用持有关系

Binder 的 client/server 是“一笔事务中的角色”，不是进程永久身份。

加入 callback：

interface IResultCallback {
    oneway void onResult(int requestId, int value);
}

interface ICalculator {
    void registerCallback(IResultCallback callback);
}

BinderLab 的异步 callback可以验证 Binder 引用传播和 client/server 角色反转，但不形成同步嵌套事务，也不能证明客户端原等待线程被复用；第六篇使用非 oneway 的 ISyncResultCallback 验证重入。

注册时：

App：
    ICalculator 的客户端
    IResultCallback 的服务端

远端进程：
    ICalculator 的服务端
    IResultCallback 的客户端

调用 registerCallback(callback) 时，App 把自己的本地 Binder 实体作为 Parcel 特殊对象发给远端。驱动为远端建立对这个 callback node 的引用。之后远端调用：

callback.onResult(requestId, 3);

方向就变成：

远端 callback Proxy
    → Binder Driver
    → App Binder 线程
    → IResultCallback.Stub.onTransact()

这说明 ServiceManager 不是获得 Binder 引用的唯一方式。找到根服务之后，更多 Binder 引用可以作为参数和返回值继续传播。

Binder 引用也是一项可传递能力

当一个进程持有 Binder 引用时，可以把它理解为：

当前进程获得了向这个 Binder node 发起事务尝试的能力。

但这不代表：

拥有服务端对象内存；
继承服务端进程权限；
自动通过业务权限检查；
能访问服务端所有内部状态。

这里要把“取得引用”和“使用引用”拆成两个授权面，否则很容易把能力模型误写成“一旦拿到就能调用”：

取得引用：
  ServiceManager 查询时的 find 权限；
  上游服务是否愿意把某个 Binder 引用作为参数或返回值交给当前调用方。

使用或继续传递引用：
  SELinux binder call / transfer 规则；
  服务端基于 calling UID、可用时的 calling SID、声明权限等做的授权；
  接口参数、对象状态、用户范围和业务规则校验。

因此，“持有引用”只说明本地已经有一个引用入口，可以尝试发起 transaction。事务能否通过传输层与 MAC 检查、服务端是否接受请求，仍由各层独立决定；不能把“拿到引用”缩写成“已经获准访问端点”。

真机证据：对象类型与 callback 方向

客户端拿到接口后打印：

Log.i(TAG, "calculator=" + calculator.getClass().getName());
Log.i(TAG, "binder=" + calculator.asBinder().getClass().getName());

服务端注册 callback 时打印：

@Override
public void registerCallback(IResultCallback callback) {
    Log.i(TAG, "callback=" + callback.getClass().getName());
    Log.i(TAG, "callbackBinder="
            + callback.asBinder().getClass().getName());
}

跨进程时应观察：

App 中 calculator 是 ICalculator$Stub$Proxy；
App 中 calculator.asBinder() 是 BinderProxy；
远端进程中 callback 是 IResultCallback$Stub$Proxy；
远端调用 callback 后，App 的 IResultCallback.Stub 在 App Binder 线程执行。

如果服务和客户端同进程，类型可能直接是本地 Stub，不能套用远端对象链。

API 36 async-callback 日志同时记录了正向 ICalculator$Stub$Proxy / BinderProxy 和反向 IResultCallback$Stub$Proxy / BinderProxy，并用 PID、TID、方向和 requestId 关联 App callback。它证明了正反向事务中的引用持有角色发生反转；Java class、对象相等或 hash 仍不能证明远端 binder_node 的身份、存活性或 generation。

错误排障：跨进程比较 handle 数字

错误排障记录：

进程 A 日志里目标 handle=3；
进程 C 日志里目标 handle=7；
所以它们不是同一个服务。

这个结论不成立，因为 handle 的作用域是“当前持有引用的进程”。

正确核对方式需要结合：

handle 属于哪个 binder_proc；
该 binder_ref 指向哪个 binder_node；
node 由哪个服务端 binder_proc 承载。

只比较两个进程中的整数 handle，没有跨进程对象身份意义。

BinderProxy 代表的是一条引用链

更准确的答案是：

BinderProxy 不直接指向服务端 Java 对象。

它在客户端 Java 层包装一个 native IBinder；
对 kernel Binder 远端端点，这个对象通常是 BpBinder；
BpBinder 持有当前进程中的 handle；
handle 对应当前进程的 binder_ref；
binder_ref 指向服务端 binder_node；
binder_node 不直接持有 Java/C++ 对象；事务交付到拥有进程时，接收侧通过 ptr/cookie 恢复本地 BBinder / JavaBBinder。

现在可以把“代理指向远端对象”改写成更精确的话：代理持有当前进程的远端引用入口，驱动再把这条引用解析到目标 node。至于一笔事务如何沿这张对象图准备 buffer、转换特殊对象并进入目标工作队列，就是下一层问题。
